Вязание арматуры для фундамента: правила и схемы

Армирование углов фундамента

Армирование углов требует соблюдения технологии

Угловые соединения фундамента разделяются на 2 типа: углы здания и примыкания стен. Армирование углов можно выполнить по нескольким технологиям:

• «Лапкой». На концах рабочих стержней делают «лапки». Они выполняются под прямым углом в форме кочерги. Минимальная длина лапки – 35 диаметров прута. После соединения изогнутой части с перпендикулярным участком получается конструкция, в которой внешние пруты соединяются с внешними, внутренние – также с внешними.

Армирование ленточного фундамента «Лапкой»

Г-образные хомуты. Вместо лапок используются г-образные детали длиной от 50 диаметров рабочих прутов.

П-образные элементы. Для соединения необходимы два изделия длиной от 50 диаметров основного стержня. Каждый хомут соединяется с параллельными прутами и внешним перпендикулярным.

Тупые углы. Внешний прут изгибается под нужным углом и усиливается дополнительно привязанными стержнями. Внутренний элемент связывается с внешним.

Схема армирования тупых углов

В углах и примыканиях фундаменты принимают наибольшие нагрузки. Простой вариант вязки прямых углов недопустим, потому что не обеспечивает надлежащую прочность конструкции.
Видео по армированию углов:

Материалы для армирования

Наибольшие нагрузки испытывают продольные части армирующего каркаса ленточного фундамента, поэтому для их изготовления используются профильные прутки арматуры диаметром от 12 до 20 мм в зависимости от нагрузки (количества этажей будущего здания и материала, который будет использоваться для возведения стен). Для вертикальных и поперечных частей конструкции можно использовать гладкую арматуру диаметром от 8 до 12 мм (зависит от веса стен и высоты «ленты»). Для обвязки арматуры используется специальная мягкая вязальная проволока диаметром 0,8-1,2 мм.

Необходимые инструменты и приспособления:

• Специальный резак для арматуры (либо болгарка с дисками для резки металла).
• Приспособление (может быть изготовлено из обрезков металлических уголков, швеллера и труб подходящего диаметра) для угловых загибов арматуры и изготовления вертикальных прямоугольных хомутов; Г-образных и П-образных армирующих элементов. При желании данное приспособление в заводском исполнении можно приобрести в строительном магазине.
• Крючок, с помощью которого вяжут арматуру проволокой, или специальный вязальный аккумуляторный пистолет (можно взять на прокат – это значительно сэкономит время).

• Специальные «стульчики» или «лягушки» для поднятия армирующего пояса на 50 мм от нижнего края гидроизоляционного слоя (можно использовать куски кирпичей подходящих размеров).
• «Звездочки» для обеспечения зазора в 50 мм между опалубкой и армирующим каркасом.

Правила крепления стержней

По этой схеме можно обвязывать арматуру:

• Проволока связывается вдвое.
• Через петлю просовывается крючок.
• С обратной стороны конец заматывается вокруг пересечения и тоже закладывается в крючок.
• Проволока закручивается.

Рекомендованные правила и методы работы при вязке:

• Стержни подтягиваются, скручиваются, концы откусываются кусачками;
• Проволока скручивается в несколько оборотов при ее сильной натяжке;
• Стержни и хомуты перевязываются.

Использование скрепок, скоб, хомутов

При необходимости ускорить вязку используют вышеупомянутые материалы. В этих ситуациях производится вязка руками без использования инструмента. Стержни с небольшим диаметром могут связываться самозатягивающимися пластмассовыми хомутами. Универсальные приспособления, подходящие для любых сечений. Они легкие, устанавливаются руками и не вымазывают. Не стоит забывать о том, что у них невысокая прочность и при пониженных температурах они могут повредиться.

Преимущества скоб и других фиксаторов этого же типа:

• Повышается производительность;
• Повышается плотность связанных узлов;
• Просты в использовании.

Правильная вязка арматуры

Вязка арматуры процесс трудоемкий, требует знаний и навыка, а также специальных приспособлений – вязального пистолета или крючка. Вязальный пистолет вещь удобная, но дорогостоящая, поэтому покупать его для монтажа одного фундамента нецелесообразно. Также можно взять такой инструмент в аренду, либо использовать один с соседями по стройке.

Вязальный крючок продается нескольких видов и легко изготавливается своими руками.

Для вязки арматуры под ленточный фундамент используется отожженная проволока диаметром 0,8-1,4 мм.

Различают схемы вязки при продольном соединении арматуры внахлест и перекрестном соединении двух перпендикулярно расположенных стержней. Применяют различные способы вязки, наиболее эффективными являются: двухрядные, крестовые и мертвые узлы.

Необходимо проследить, чтобы вязальная проволока находилась в углублении профиля арматуры. Продольное соединение внахлест осуществляется вязкой как минимум в 3-5 местах.

Наглядно процесс вязки арматуры показан на видео:

Технологически грамотное армирование ленточного фундамента позволит избежать ошибок, а главное достичь максимальной надежности всего основания, так как от этого зависит долговечность всего сооружения.

Обустройство каркаса фундамента

Монолитный фундамент армируется в виде цельного единого каркаса на всю высоту. Расстояние между отдельными арматурными прутьями должно обеспечивать свободное прохождение бетонной смеси между ними. Иначе говоря, если в бетоне используется щебень фракции 20-40, то промежуток между прутьями каркаса должен быть не менее 4 см.

Применение бутового камня намного дешевле обычной бетонной смеси, но для создания единой конструкции необходима перевязка фундамента по всему периметру. Арматурный каркас несовместим с камнем больших размеров, в таких случаях технологическим решением становится устройство армопояса снизу и сверху фундамента.

Через каркас должны свободно проходить даже самые крупные фракции бетонаИсточник earny.ru

Для чего нужен арматурный каркас

Для компенсации растягивающих нагрузок внутрь бетонных изделий помещают специальную конструкцию – армирующий каркас. Он имеет форму пространственной решётки, расположенной внутри отливки так, чтобы принимать на себя все растягивающие воздействия. Самый простой вариант – четыре рабочих стержня, размещённых под поверхностью бетона на небольшой (5см) глубине. Есть и более сложные решётки, рассчитанные на принятие значительных нагрузок.

Конструкция каркаса представляет собой сочетание рабочих и вспомогательных стержней. Рабочие располагаются в продольном направлении, они толще и прочнее. Вспомогательные стержни используются только для поддержки рабочих прутков и нужны лишь до момента заливки. Все задачи каркаса выполняют рабочие стержни, а вспомогательные остаются в отливке, так как их невозможно извлечь.

Простейший каркас с длинными рабочими и поперечными вспомогательными элементамиИсточник stroyimdom.com

Сборка каркаса производится прямо на площадке, перед заливкой бетона. Иногда используются заранее подготовленные элементы или целые конструкции, но чаще в ход идут отдельные прутки, порезанные по длине. Соединение стержней обычно производится с помощью мягкой отожжённой проволоки, из которой делаются обычные скрутки. Часто пользователи задумываются – можно ли сваривать арматуру для ленточного фундамента. На первый взгляд, это быстрее и прочнее, чем вязка проволокой. Однако, для ответа на этот вопрос необходимо рассмотреть работу армирующего пояса внимательнее.

Как работает арматура

Арматурные стержни имеют рифлёную поверхность. Она позволяет пруткам прочно сцепляться с бетоном и удерживать его в заданном положении. При возникновении разнонаправленных внешних нагрузок или воздействий, все усилия принимают на себя именно стержни. Бетон остаётся в работоспособном состоянии, исключается возникновение трещин или перелом ренты фундамента.

Стальная рифлёная арматураИсточник стройкапро.рф

Каркас создаётся после тщательного расчёта. Необходимо определить толщину стержней, рассчитать их количество, определить и усилить наиболее нагруженные участки. Распределение стержней строго регламентируется – они размещаются на глубине 50 мм от поверхности отливки.

Расстояние между соседними прутками не должно превышать 50 см, а на ответственных участках используются сдвоенные элементы. Все требования к каркасу подробно изложены в СНиП, которыми необходимо руководствоваться на всех этапах строительства фундамента.

Понимание распределения нагрузок на каркас позволит ответить на часто возникающий вопрос – можно ли варить арматуру для фундамента, а не вязать. Функциональные задачи выполняют только рабочие стержни, расположенные вдоль отливки.

Для обеспечения конструкционной жёсткости принципиальную важность имеют только продольные соединения. Хомуты (поперечные элементы, выполненные в форме букв «О» или «П») необходимы только для фиксации рабочих стержней до момента заливки

В распределении или принятии нагрузок на фундамент они не участвуют, поэтому изготавливаются из прутков меньшей толщины, не имеющих рифления.

Вспомогательные элементы каркаса – хомутыИсточник allegroimg.com

Прочность соединения элементов каркаса между собой необходима для принятия нагрузок в момент заливки. Бетон достаточно тяжёлый материал, который способен разрушить слабое крепление.

Некоторые строители для достижения высокой скорости сборки скрепляют прутки пластиковыми хомутами. Во время заливки они часто лопаются. Приходится восстанавливать каркас, останавливая заливку. Это крайне нежелательные ситуации, поскольку время жизнеспособности бетона ограничено и не терпит перерывов в работе. Поэтому, принято пользоваться достаточно прочными способами сборки.

Требования к армированию ленты

Защитный слой бетона обеспечивает сохранность прутов от воздействия окружающей среды, огнестойкости и огнесохранность. А также выполнять совместное сопротивление нагрузкам и сохраняет устойчивость конструкции.

Расстояние между прутами принимают, чтобы обеспечивалась:

• совместная работа металлических стержней с бетоном;
• возможность анкеровки и стыкования стержней;
• соблюдалось качество бетонирования конструкции.

Расстояние между стержнями в свету принимают, в зависимости:

• диаметра арматуры;
• крупного заполнителя бетона;
• расположения арматуры по отношению к направлению бетонирования;
• способа укладки;
• уплотнения бетона.

Что такое стеклопластиковая арматура, ее виды

Стеклопластиковая или композитная арматура, как и ее аналог из стали, представляет собой длинные стержни диаметром 4-18 мм с насечками или навивкой по всей длине. Из названия понятно, что от в отличие от стальной арматуры основу стеклопластиковой составляют неметаллические материалы. Чаще всего это два элемента:

• волокна из разных типов сырья;
• полимер с термореактивной или термопластичной структурой.

Для изготовления прочной основы для стержней используются вяжущие вещества, которые после застывания дают материал, превосходящий сталь по большинству характеристик. Готовые изделия могут применять в различных сферах производства, включая строительство. Особенно востребовано армирование фундамента стеклопластиковой арматурой, оно позволяет укрепить его основу, сделать ее более прочной.

В зависимости от назначения изготавливаются прутья арматуры разной толщиныИсточник m-strana.ru

В соответствии с происхождением выделяют несколько типов армирующих изделий:

• стеклопластиковые;
• базальтокомпозитные;
• углекомпозитные;
• арамидокомпозитные;
• комбинированные. Эта разновидность арматуры имеет в своем составе один компонент, но она может иметь включения других элементов по всей длине.

Из всех разновидностей чаще всего используют стеклопластиковую арматуру. Она применяется во многих сферах. Ее структура похоже на строение дерева. Вдоль стержня имеются волокна, которые благодаря вяжущему материалу образуют единую основу.

Проволока для вязки арматурного каркаса

Вязка арматуры при монтаже каркаса фундамента производится проволокой, технические характеристики которой оговорены в документах ГОСТ 3282–74.

Для вязки арматуры чаще всего применяется отожжённая стальная проволока марки ВР

Проволока производится из низкоуглеродистой стали и подразделяется на несколько типов:

• По способу обработки. Существует обработанная термическим способом (отожжённая) и необработанная проволока.
• По точности изготовления. Так, проволока может быть повышенной точности или обычной.
• По временному сопротивлению нагрузкам, на разрыв изделия, непрошедшего термическую обработку и бывает первой и второй группы.
• Проволока может иметь специальное защитное покрытие или быть без него.

Проволока может иметь стальной или черный цвет. Диаметр сечения варьируется от 0,16 до 10 мм. При этом допускаются отклонения в сечении продукции 0,02 мм.

В документах ГОСТ можно найти более подробные характеристики данного изделия. Некоторые из них:

• Удлинение проволоки, прошедшей термообработку и имеющей защитное покрытие, составляет 12÷18%, а без защиты 15÷20%.
• У необработанных высокими температурами изделий, в зависимости от их сечения разнится такой параметр, как сопротивление на разрыв и составляет (Н/мм²):

— 590÷1270 для диаметра 1,0÷2,5мм;

— 690÷1370 для диаметра менее 1,0 мм.

Производитель этой продукции должен обеспечивать соответствие следующим нормам ГОСТ:

— изделия без термообработки диаметром от 0,5 до 6,0 мм должны выдерживать целостность после четырех и более сгибов;

— цинковое защитное покрытие должно сохранить целостность и плотно прилегать в стали после накручивания проволоки в виде спирали. При этом допускается наличие небольших цинковых наплывов, налета, белых блесток и цветовой неоднородности;

— в продажу проволока должна поступать в бухтах. Эти бухты могут иметь различный вес, который зависит от диаметра проволоки и наличия или отсутствия защитного покрытия. Так, масса бухты разнится от одного килограмма при сечении изделий 0,16÷0,18 мм до 40 кг при 6,3÷10 мм.

Термообработка проволоки (ее отжиг) делает материал более пластичным, удобным в работе, без существенной потери прочностных качеств. Так что есть смысл сразу приобретать именно такой вариант. Отжиг, конечно, можно провести и самостоятельно – но стоит ли тратить на это силы, когда в продаже уже есть готовая проволока, и по более чем доступной цене?

Наверное, для ленточного фундамента нет и особой необходимости приобретать проволоку с цинковым покрытием, если сразу после монтажа армирующего каркаса будет проводиться заливка бетона. За столь короткий срок коррозия не успеет «сожрать» соединения, а затем, после полного созревания бетона, она будет и вовсе не страшна.

Как правило, при самостоятельном строительстве ленточных фундаментов применяется проволока диаметром 1,2 или 1,4 мм, реже — до 1,8 мм. Миллиметровая для подобных целей все же слабовата – может давать обрывы при затяжке узлов, а с диаметром 2 мм и более – работать будет очень трудно, потребуется немало сил для качественной увязки без каких-либо особых выгод.

Строительный рынок пополнился еще одним чрезвычайно удобным материалом для вязки каркаса. Это – бухты уже готовых проволочных отрезков диаметром, как правило, 1.2 мм и длиной от 80 до 180 мм, уже имеющих по концам готовые петли. Обычно в бухте – 1 тыс. таких изделий.

Бухты готовых проволочных петель «Казачка» или «Зубр» — очень удачная покупка, чрезвычайно упрощающая вязку арматурного каркаса.

Стоимость таких упаковок проволочных петель – весьма доступная, а производительность труда, как показывает практика, возрастает почти втрое.

Ниже читателю предложен калькулятор, который поможет быстро рассчитать, сколько примерно точек соединения предстоит увязать на создаваемом арматурном каркасе, и какое количество проволоки для этого потребуется. При этом учтено, что некоторые участки армирования требуют дополнительного усиления.

Как вязать углы фундамента: где найти детальное описание процесса

Как мы уже писали выше, на угловые зоны основания приходится основное давление на протяжении всего срока эксплуатации здания. Поэтому ресурс устойчивости частного дома напрямую зависит от того, насколько эффективно выполнены работы по армированию. Всю подробную информацию по порядку монтажа, потенциальным нагрузкам и схемам расстановки частей можно найти в технических регламентах и строительных нормативах. Также следует учитывать характеристики используемых материалов, которые также находятся в свободном доступе.

Базовые условия и стандарты

Важно определить еще на раннем этапе — какой тип почвы на участке строительства. Чем менее устойчивый и менее плотный грунт, тем серьезнее усиление.

Для продольных элементов выбирают прутья с самым большим сечением (до 2 см.).

Поверхность металлопроката не гладкая, а рельефная, чтобы хорошо держалась после заливки раствором.

Периодичность и концентрация армирующих деталей в углах должна быть выше, чем на других участках.

Параметры для расчета

• Периодичность расстановки вертикальных прутьев в пределах от 0,5 до 0,8 м.

• Расстояние между гранью бетонной ленты и силовым каркасом выдерживается в районе 50 мм.

• Заглубление стержней не ниже плоскости поверхности грунта больше чем на 50 мм.

• Сечение основного металлопроката 1-2 см., конструктивного — до 1 см.

Чтобы исключить возможность допустить ошибку, на начальном этапе важно сделать детальную схему и подробно отобразить расстановку всех элементов конструкции.

Порядок установки стержней

1. Через каждые полметра в землю заглубляются основные прутья.

2. Вверху и внизу к ним с помощью сварки добавляют несущие детали.

3. Далее, привариваются дополнительные прутья с расстоянием до 0,1 м.

Несколько секретов качественных соединений

• Крестовые стыковки не используются на местах, где пересекаются стены.

• Крепление только на сварку недопустимо как в углах, так в других местах по периметру ленты фундамента. Вязка обязательна.

• При использовании сварных швов, детали обрабатывают немного под наклоном, предварительно делая изгиб.

• Любая из продольных частей фиксируется изогнутым металлическим крюком.

• В итоге должен получиться цельный монолит, где все детали связаны между собой.

Еще пара рекомендаций для правильного строительства своего дома

Главное, применять на всех этапах только проверенные и качественные стройматериалы, параметры которых соответствуют требованиям, предъявляемым к конкретному сооружению

Помимо стен, для которых оптимальным выбором будет газобетон Ytong, важно обеспечить прочную основу для дома — фундамент. Для реализации проекта своими руками первым делом советуем усвоить основные правила выполнения стыков при армировке

На каждом шаге по пути к завершению строительства тщательно и заблаговременно планируйте свои действия. Только семь раз отмерив готовьте каркас и оперативно (обязательно в один заход) заливайте его смесью.

Сваривание арматуры для армирования

Сварка арматурных элементов быстрее в сравнении с вязанием прутьев, однако, она значительно снижает прочность металлического каркаса. После сварки прутья становятся более хрупкими, что влияет на качество ленточного основания. Если возводится тяжелое здание в несколько этажей, а местность имеет проблемный грунт, лучше отказаться от такого способа соединения арматурных стержней.

Для сваривания арматуры необходимо приобрести специальные стержни класса А500 и дополнительной маркировкой «С». Сварка арматуры может происходить разными способами:

контактным;
ванным;
стыковым;
контактно-точечный.
Если арматура сваривается контактным путем очень важно контролировать силу тока, от которой зависит качество шва.

Этапы работ по обустройству арматурного каркаса

Основание под фундамент выполняется из слоя песка не менее 10 см, песок накрывается слоем щебня фракции 2-5, затем песчано-щебёночное основание трамбуется, и только потом следует приступать к укладке и вязке арматурного каркаса.

1. Арматурные пруты, обрезанные по длине фундаментной ленты одной стороны, раскладываются на расстоянии 20-30 см между собой по дну фундамента. По углам они прикручиваются мягкой вязальной проволокой к вертикальным стержням, а также между собой при образовании нахлёста.
2. Для создания вертикальных угловых опор каркаса горизонтальные нижние пруты каркаса изгибаются под углом 90 градусов. Удлиняются соединением внахлёст и креплением проволокой.
3. Для облегчения производства работ по армированию углов фундамента допускается устройство анкеров, работы аналогичны устройству ростверков или армопоясов. По всем углам фундамента в грунт вбиваются по 4 металлических прута, снизу покрытые битумной смолой для гидроизоляции. Они выполняют роль анкеров для крепления каркаса. В сечении вбитые штыри-анкера должны образовать квадрат со сторонами, параллельными фундаментной ленте.

Вбитые в землю анкера, на которые крепится каркасИсточник sjthemes.com

1. К анкерам прикручиваются или прихватываются для фиксации вертикальные арматурные прутья , равные высоте фундамента.Все вертикальные пруты связываются или привариваются между собой по периметру, образуя конструкцию столба.
2. Для того, чтобы избежать соприкосновения металла и песчано-щебёночного основания, по всей длине прута под него с интервалом в 1 м подкладывают половинки кирпича.
3. Нарезаются пруты для поперечной укладки арматуры. Их длина должна быть меньше ширины монолитной ленты на 10 см, то есть поперечины должны быть полностью укрыты заливаемым бетоном с расстоянием от наружной стенки фундамента 5 см.
4. Шаг армирования фундамента поперечными стержнями 50 см по всей длине продольной арматуры.
5. Все соединения арматуры скручиваются вязальной проволокой.
6. В зависимости от длины стороны фундамента расстояние между вертикальными стержнями колеблется от 30 до 80 см.
7. Продольных рядов может быть достаточно лишь двух:верхнего и нижнего.
8. Каждый горизонтальный ряд параллелен нижнему и аналогичен ему.

Каркас вполне допустимо собрать вблизи от фундамента, а затем просто опустить его в траншею или опалубки.

Каркас не обязательно собирать внутри подготовленной для фундамента ямы – монтаж можно сделать и снаружи, а потом опустить всю конструкцию внизИсточник newspasky.ru

Конечно, такой способ возможен только при наличии ровного участка для сборки, иначе трудно добиться точного выполнения работы.

2 Технология выполнения работ

После того, как количество арматуры определено должна быть выбрана схема армирования ленточного фундамента, согласно которой будет собираться армокаркас. Прямые участки конструкции выполняются из цельных прутьев, тогда как на угловых местах необходимо дополнительное усиление выгнутой в П либо Г-образную форму арматурой. Использование перпендикулярного перехлеста отдельных стержней арматуры на местах углов и примыканий не допускается.

Правильное армирование углов ленточного фундамента представлено на схеме:

Армирование углов фундамента

Схема армирования ленточного фундамента в местах примыканий:

Армирование ленточного фундамента своими руками предполагает сборку каркаса в удобном месте и его последующего размещения внутри опалубки. Технология требует гибки арматуры в прямоугольные хомуты, что в домашних условиях легко выполнить с помощью самодельного приспособления.

На 20-ом швеллере нужно вырезать болгаркой канавки, в которые впоследствии вставляется арматура, и на пруток одевается отрезок стальной трубы, использующийся в качестве рычага. Готовые кольца надо скрепить сваркой либо связать проволокой. Для прутков диаметром 10-15 мм используется проволока 1.2-1.5 мм.

Длина прутков на продольном поясе должна равняться длине стороны дома. Стержни продеваются внутрь кольца и фиксируются вязальной проволокой по углам хомута и в его центральной части. Шаг между хомутами — 30 см. На выходе вы должны иметь 4 составляющих части каркаса — 2 равные длине и 2 меньшие, равные ширине дома. Далее выполняется укладка каркасов в траншею и их соединение выгнутыми под углом прутками арматуры в соответствии с представленной выше схемой.

Гибка хомутов из арматуры

При установке каркаса внутрь траншеи надо соблюдать следующие правила:

• каркас необходимо поднять над дном траншеи с помощью подставок на 5 см — требования СНиП не позволяют использовать в этих целях обломки кирпичей;
• укладка должна выполнятся строго по горизонтальному уровню;
• каркас необходимо зафиксировать относительно боковых стенок траншеи с помощью забитых в ее стенки штырей, чтобы арматуры не сдвинулась при бетонировании.

Армирование ленточного фундамента по технологии исполнения идентично для оснований мелкозаглубленного и заглубленного типа. После установки армокаркаса начинается этап бетонирования — для заливки используется бетон марки М200. Определить требуемое количество бетона можно исходя из объемов фундамента — нужно перемножить длину, ширину и периметр ленты.

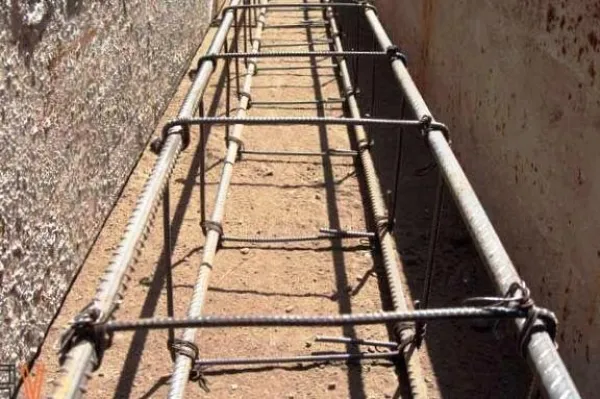

Армокаркас фундаментной ленты

Отметим, что технология строительства ленточного фундамента требует обязательного обустройства на дне траншеи уплотняющей подушки из одинаковых по толщине слоев песка и щебня (толщина от 10 до 20 см каждый)

Используется подушка в качестве защиты фундамента от нагрузок вертикального пучения, что особенно важно при обустройстве мелкозаглубленного основания, размещенного в пласте промерзающего грунта
