Использование заклепок для клепания металла и других материалов

Заклепочник резьбовой принцип его работы пошаговая инструкция

Самое надежное соединение обеспечивается при помощи резьбовых устройств. Принцип их работы достаточно простой, однако вызывает некоторое неудобство — каждую заклепку перед применением необходимо накрутить на концевую часть инструмента. Инструкция, как работают резьбовые приборы, имеет следующий вид:

1. Первоначально необходимо просверлить отверстие соответствующего диаметра в листовой стали — от 3 до 14 мм или М3-М14
2. Установить в головку инструмента соответствующего диаметра резьбовой наконечник (стержень)
3. Накрутить на наконечник резьбовую бобышку до упора
4. Установить заклепку в отверстия соединяемых элементов
5. Произвести заклепывание путем воздействия на рычаги (свести их друг с другом)
6. Далее для разъединения инструмента с полученным соединением понадобится произвести его вывинчивание
7. После этого соединение готово к применению, и в него можно вкрутить соответствующего диаметра болт

Для наглядности ниже представлено видео, на котором видно, что представляет собой резьбовой инструмент, и как происходит его применение.

https://youtube.com/watch?v=K8uBGFf7FDU%3F

Как выбрать хороший заклепочник

Для того чтобы выбрать качественный инструмент, нужно определиться с назначением приспособления. Когда есть необходимость в его частом использовании, то стоит купить дорогой профессиональный заклепочник. В другом случае нужно отдать предпочтение более дешевому инструменту. Специалисты отмечают, что надежность и долговечность устройства напрямую зависит от профессиональных навыков домашнего умельца. Другими словами, при плохом обращении даже качественный заклепочник быстро придет в негодность.

При выборе устройства необходимо обратить внимание на такие факторы:

1. Материал заклепок. Когда работа выполняется только с алюминиевыми деталями, для этих целей подойдет любая модель. При соединении стальных заготовок будет необходимо более профессиональное устройство.
2. Удобство использования. Это наиболее важная характеристика инструмента. При работе с крепежными материалами, отличающимися своими размерами, необходимо применять двуручный клепальщик. Дополнительно нужно внимательно изучить головку. Наиболее приемлемым можно считать поворотный узел, потому что он способен произвести клепку на труднодоступных участках. А также стоит убедиться в наличии комплекта сменных насадок, которые предназначены для различных видов крепежных материалов.

Полезной дополнительной функцией приспособления является наличие специальной емкости для мусора. Это играет большую роль в том случае, когда планируются работы по строительству забора или кровли в месте, где могут находиться дети.

Популярные бренды

На данный момент в соответствующем сегменте рынка представлен достаточно широкий выбор моделей как бытовых, так и профессиональных моделей электрического клепального оборудования. С одной стороны, это позволяет выбрать наиболее подходящий вариант в каждом конкретном случае. Однако у некоторых могут возникнуть определённые проблемы из-за подобного разнообразия. На помощь могут прийти актуальные рейтинги наиболее популярных брендов и моделей. Так, сейчас можно выделить следующие известные бренды.

Time-Proof – производитель из Поднебесной, специализирующийся на выпуске именно заклёпочников. В модельный ряд данной марки, наряду с пневмогидравлическим и усиленным ручным инструментом, вошёл, к примеру, электрический клепальник ТАС-500 с уникальными эксплуатационными показателями.

Помимо всех уже перечисленных, стоит уделить внимание заклёпочному оборудованию марки Gesipa. Немецкая компания специализируется на разработке и выпуске профессионального оборудования для установки вытяжных заклёпок, а также самих метизных изделий

Что такое ручной заклепочник

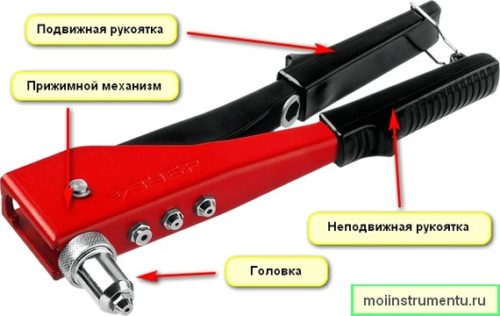

Заклепочниками называют такие виды ручных инструментов, посредством которых выполняется соединение двух металлических заготовок, толщиной до 10 мм. Главное назначение инструмента в том, чтобы обеспечить неразъемное соединение листового металла. Соединение металлических листов происходит за счет метода сквозного монтажа. Этот инструмент применяется тогда, когда невозможно воспользоваться сваркой и резьбовыми соединителями. Конструктивно инструмент имеет форму клещей, и состоит из следующих составных элементов:

• Рукоятка — приводит в движение механизм путем прикладывания физического усилия человека
• Прижимной механизм, который бывает двух типов — вытяжной и резьбовой
• Головка — фиксирующая часть, на которую крепится расходный элемент

Это простое приспособление, при помощи которого осуществляется быстрое и неразъемное соединение листового металла. Заклепочники бывают не только ручными, но еще пневматическими, электрическими и аккумуляторными, однако инструмент первого типа более популярен. Это обусловлено рядом преимуществ, главными из которых являются — доступная цена, простота применения и отсутствие необходимости использования дополнительного оборудования.

Пневматические, электрические и аккумуляторные устройства стоят дороже, и предназначены для работы специалистами. Главное достоинство пневматических, электрических и аккумуляторных приборов в том, что они берут на себя всю работу, поэтому оператору не нужно прилагать никаких усилий. Актуальность их применения возникает в случае использования заклепок большого диаметра.

5. Как выбрать качественный заклепочник?

Нужно обратить внимания на характеристики инструмента, материалы и внешний вид. Даже вес может сказать о многом.

Делаем вывод, что работать с ручным заклёпочником не так сложно. Это простой вариант, который без труда можно хранить в доме.

Но если вы занимаетесь ремонтными и монтажными, а также слесарными работами, тогда лучше будет приобрести инструмент резьбового типа.

Заклёпочник это не молоток. Для чего он понадобится?

Не стоит недооценивать этот маленький инструмент. Вот пару идей, которыми можно воспользоваться в случае, когда под рукой завалялся резьбовой заклёпочник.

1. Установка дверей, окон, полок, чего угодно.
2. Крепление предметов декора: картины, вывески на двери, что угодно.
3. Установка ручек для мебели, например, для ящиков и шкафчиков.
4. Установка оконных жалюзи, подвесных крючков и т.д.
5. Конечно же авторемонт.

Описание инструмента и его виды

Заклепочник представляет собой тип инструмента, в основу работы которого положен тот же принцип, что и пистолета. Он используется для соединения элементов конструкций и их деталей толщиной не более 1 см.

При использовании такого механического пистолета соединения деталей чаще всего создают с внутренней стороны. Ручной заклепочник является рычажным вариантом пистолета, в конструкции которого можно выделить два основных элемента:

• Рычажная система, обеспечивающая необходимое усилие при соединении элементов изделий.
• Пружинный механизм, необходимый для втягивания заклепки внутрь.

Производители выпускают два вида ручных заклепочников — вытяжные и резьбовые.

Вытяжного типа

Этот тип инструмента обеспечивает соединение деталей за счет тягового усилия, посредством которого происходит фиксация заклепки. Когда рычаг пистолета оказывает силовое воздействие, стержень заклепки начинает втягиваться в ее трубчатую часть, распирая ее головку стержня. Снаружи шляпка заклепки тоже расплющивается, и в результате получается довольно прочное соединение деталей.

Резьбовые заклепочники

Заклепочники этого типа работают по схожему принципу за некоторым исключением. Здесь шарик втягивается в рабочую часть благодаря вращению резьбы в трубчатой части заклепки. Иными словами, соединение элементов осуществляется за счет фиксации головки посредством закручивания рукоятки. Этот способ фиксации элементов деталей менее распространен, преимущественно его используют для соединения деталей незначительной толщины.

Как правило, заклёпочный инструмент продается вместе с набором насадок различного диаметра.

В зависимости от типа используемого привода, заклепочники можно классифицировать на несколько основных групп:

• пневмогидравлические;
• аккумуляторные;
• электрические;
• механические (ручные);
• пневматические.

Чаще остальных в бытовой сфере используются устройства с механическим приводом. Производители выпускают их в двух вариантах: первый предполагает выполнение соединения деталей при помощи одной руки, а второй — за счёт силового воздействия, оказываемого двумя руками.

Принцип соединения деталей с помощью одной руки положен в основу работы и ручного заклепочника, известного под названием «гармошка».

Ручные заклепочники можно купить по различным ценам, которые зависят от нескольких факторов — типа привода, модели, способа соединения и производителя. Устройства от именитых брендов являются более дорогими в отличие от изделий неизвестных производителей.

Дорогостоящими могут считаться также аккумуляторные, пневмогидравлические и электрические модификации инструмента, если их сравнивать с ручными клепальниками. Объяснить это можно использованием в них более сложной конструкции. Чаще всего такие устройства применяются на промышленных производствах.

Рекомендации

Изготавливая самодельный заклепочник, очень важно выдерживать все линии и плоскости. Перекос в процессе клепки может стать причиной непрочного соединения или поломки деталей приспособления.

Если в гараже или мастерской еще нет достаточного запаса комплектующих и инструментов для конструирования самодельного устройства, лучше не тратить время на их поиск, а отложить работу до приобретения заводского инструмента.
То же лучше сделать, если уверенности в своих технических навыках нет.. О том, как установить заклепку без заклепочника, смотрите в следующем видео

О том, как установить заклепку без заклепочника, смотрите в следующем видео.

Клепание металла

Процесс клепки металлов состоит из двух этапов: подготовительного и собственно установки метизов. Подготовка — сверление отверстий, при необходимости раззенковка под потайные головки

Обратите внимание, что потайные головки могут быть с одной (любой) стороны или с двух

Сам процесс клепки такой:

• вставить заклепку;
• стянуть соединяемые детали;
• сформировать при помощи инструмента замыкающую головку;

• проверить и зачистить соединение.

  Так устанавливаются вытяжные заклепки

При хорошем инструменте работа идет быстро. Для частного применения и разовых работ обычно применяют ручные заклепочники. И даже с ними сам процесс (без сверления отверстий) занимает считанные секунды. Если говорить об установке профлиста или металлочерепицы, каждое сделанное отверстие рекомендуется промазать краской — для предотвращения коррозии. Именно эти процессы — сверление и покраска, занимают много времени.

Вообще, есть два способа установки заклепок: холодный и горячий. При горячем место соединения предварительно разогревается до определенной температуры (определяется металлом и толщиной деталей). На практике применяется при монтаже заклепок большого диаметра — 12 мм и более.

Заклепки ставят рядами. Минимальное расстояние между соседними — 4 диаметра, от края листа до центра метиза — не менее чем 1,5 диаметра заклепки. При креплении профлиста, ставят в выемку, не в волну.

Как выбрать качественный прибор

Почему актуальным остается вопрос, как выбрать заклепочник? Ведь несмотря на то, что инструмент относится к категории ручных, он имеет достаточно высокую стоимость. Чтобы сэкономить, многие покупатели решаются на отчаянный шаг — выбирают дешевые модели. В итоге прибор очень быстро выходит из строя, и получается, что деньги были потрачены впустую. Не стоит также покупать дорогие модели, так как окажется, что инструмент попросту будет большую часть времени лежать на полке в гараже. Что учитывать при выборе ручного заклепочника — имеются такие нюансы:

Материал корпуса прибора — не покупайте пластиковые модели. Как бы красочно их не описывали производители и продавцы, но такие инструменты являются игрушкой, которые подходят только для детей. Выбирать устройства нужно только из качественной стали. Тип используемой стали добросовестные производители указывают в техническом описании
Сколько весит инструмент — хороший резьбовой заклепочник имеет соответствующий вес, что позволяет использовать его для соединения заклепок диаметром 12-14 мм

Комплектация — обычно хорошие и качественные приборы продаются в комплектации со сменными головками, а также расходными материалами

Кроме того, устройства располагаются в специальных пластиковых, металлических или деревянных кейсах, что упрощает не только их хранение, но и транспортировку

Производитель — это очень важно, так как сегодня на рынке появляются разные производители с неизвестной репутацией. Испытывать судьбу не рекомендуется, поэтому выбирайте заклепочники таких производителей, как Kraftool, Matrix, Gross, JTC, Stayer и другие

Это интересно! Если инструмент планируется применять часто, тогда предпочтение стоит отдать усиленным заклепочникам. Они стоят дороже обычных, однако служат дольше, и предназначены специально для длительного использования.

https://youtube.com/watch?v=LECRsPZ5oAA%3F

Делая вывод о том, какие бывают заклепочники ручного типа, надо сказать, что для домашнего использования вполне хватит стяжных моделей. Резьбовой прибор также может пригодиться, но только если планируется работать с листовой сталью. Правильное хранение и использование позволит увеличить срок службы даже бюджетной модели инструмента.

Публикации по теме

Зажимные тиски — их виды, назначение, выбор и способы ремонта

Ударная отвертка и неоценимая польза инструмента

Главное что нужно знать при выборе ножовки по газобетону

Резка стекла — виды стеклорезов и особенности их применения

Виды ручных заклепочников

Почти все домашние умельцы мечтают купить для различной работы ручной заклепочник. Лучшую модель выбрать довольно тяжело, потому что на рынке представлен огромный выбор заклепочников.

Специалисты делят такие инструменты на два типа:

Вытяжные заклепочники просто вытягивают металлический штифт, после чего заклепка из алюминия разжимается в специальном отверстии. Этот инструмент очень простой в работе. Внешний вид очень похож на обычные ножницы или пистолет. Изделие в виде ножниц иногда называют двуручным заклепочником, который является профессиональным инструментом.

Резьбовые заклепочники используют специализированные заклепки. При сжатии рукоятки начинается медленное закручивание гайки. Далее, она расплескивается и соединяет несколько деталей. Подобный инструмент является довольно хорошим и обойдется очень дорого. По этой причине он почти не применяется в домашней работе.

Необходимо заметить, что все типы ручных заклепочников бывают оборудованы поворачивающейся головкой. Из-за этого можно применять заклепки в довольно неудобных местах. Это сильно облегчает выполнение многих видов работ.

Принцип работы устройства

Работать с ручным заклепочником очень просто, и для этого нет необходимости обладать какими-то специфическими знаниями. Прежде всего, необходимо правильно приобрести сам инструмент.

В этом случае его цена не должна быть определяющим фактором. Лучше выбрать инструмент известной марки, обладающий хорошей прочностью и высокой надежностью.

После того как заклепочник ручного типа будет приобретен, следует наметить на поверхности скрепляемых элементов места под отверстия.

Сделать это следует так, чтобы в обязательном порядке после проделывания отверстия на разных листах, сами отверстия совпали между собой.

Затем непосредственно в само отверстие вставляется подходящего диаметра заклепка и аккуратно сжимается ручка инструмента. При использовании заклепочника ручного типа необходимо будет сделать несколько различных жимов.

Во время придания заклепочнику усилия, стержень заклепки начнет постепенно вытягиваться, а гильза наоборот расплющиваться.

Если посмотреть на заклепку с обратной стороны после ее расплющивания, то можно будет увидеть достаточно широкие лепестки.

В результате этого с одной стороны скрепляемого материала будет находиться шляпка самой заклепки, а с другой расплющенные лепестки.

После того как стержень полностью втянется, необходимо будет в обязательном порядке аккуратно откусить все образовавшиеся излишки кусачками.

На видео, которое размещено ниже, подробно рассказано о том, как самостоятельно работать заклепочником ручного типа.

При покупке ручного инструмента цена не должна выступать определяющим фактором. Как правило, ручные модели низкого качества по низкой стоимости обеспечивают плохое качество соединения, а кроме этого, быстро выходят из строя.

В настоящее время ручные заклепочники, как вытяжной так и резьбовой, можно приобрести практически во всех специализированных магазинах, где они представлены в широком ассортименте.

Также следует обратить внимание и на качество самих заклепок, а также на материал, из которого они изготовлены. На промышленных предприятиях при изготовлении изделий часто приходится выполнять операции по соединению различных элементов и деталей

Это можно сделать с помощью такого надежного способа, как соединение заклепками. К его помощи прибегают в тех случаях, когда элементы конструкции нельзя сварить. По сравнению со сваркой этот метод обладает массой достоинств. Создают же подобное соединение при помощи специального инструмента для клепания заклепок

На промышленных предприятиях при изготовлении изделий часто приходится выполнять операции по соединению различных элементов и деталей. Это можно сделать с помощью такого надежного способа, как соединение заклепками. К его помощи прибегают в тех случаях, когда элементы конструкции нельзя сварить. По сравнению со сваркой этот метод обладает массой достоинств. Создают же подобное соединение при помощи специального инструмента для клепания заклепок.

Особенности

Резьбовой заклепочник — инструмент, предназначенный для установки особого вида универсального крепежа. Он работает со специальными гайками, имеющими винтовой тип нарезки внутренней части. После установки такая заклепка может использоваться по прямому назначению или выступать основой для резьбового соединения в паре с болтом, шпилькой. Стандартная толщина материалов для резьбового крепежа составляет от 0,3 до 6 мм.

Специальный клепальник нужен для того, чтобы успешно вмонтировать крепление на предназначенное для него место. Принцип работы оборудования довольно прост. В его конструкции есть специальная головка для заклепок — площадка, на которой крепится одна из частей металлического фиксатора. Вторая – вставляется в заранее проделанное отверстие, совмещается с наконечником инструмента, затем подвергается механическому, пневматическому или иному воздействию. Края металлической заготовки сплющиваются, гайка надежно крепится внутри металла или другого материала.

Разновидности ручных инструментов

На сегодняшний день существует два вида ручных заклепочников: вытяжные и резьбовые, разница в цене у них не большая.

Чтобы ответить на вопросы: как выбрать заклепочник ручной, вытяжной или резьбовой, какой из инструментов лучше, нужно разобраться в их принципах работы.

При использовании вытяжного заклепочника для крепления заклепки создается определенное тяговое усилие.

В металлических заготовках, которые впоследствии будут соединяться между собой, нужно просверлить отверстие, диаметр которого равен диаметру заклепки. После этого зафиксировать заклепку на приспособлении, вставить ее в отверстие и сжать рукоятку инструмента.

Во время работы вытяжного заклепочника клепка распирается специальным шариком, который при нажатии рукоятки входит в трубку.

Таким образом, внешняя сторона заклепки расплющивается, что позволяет прочно зафиксировать соединяемые детали между собой.

Для домашних работ подойдет и резьбовой заклепочник ручного типа. Принцип действия у него практически такой же, как и у предыдущего механизма. Разница лишь в том, что в резьбовом заклепочнике шарик втягивается за счет того, что вращается нарезанная резьба.

Более оптимально такое соединение для тонкостенных деталей, где достаточно трудно нарезать резьбу, но при этом нужно именно такое соединение.

Когда используется резьбовой ручной заклепочник, то есть возможность вкручивания в заклепку винта или болта.

В большинстве случаев для домашнего использования приобретают вытяжные заклепочники ручного типа, они все-таки более функциональные и универсальные, при этом стоят немного дешевле, чем резьбовые инструменты.

Принцип работы заклепочника – пошаговая схема

Шаг 1: Готовим детали и инструмент

Берем скрепляемые детали, прикладываем их нужным образом друг к другу, лучше даже в этот момент их закрепить, чтоб не съехали, и сверлим отверстие в нужном месте. В заклепочнике находим гильзу подходящего размера, чтобы соответствовала диаметру стержня заклепки. Вставляем ее в инструмент, фиксируем все это гаечным ключом. Заклепку стержнем вставляем в установленную гильзу, теперь все готово к работе.

Шаг 2: Установка заклепки

Вставляем кончик заклепки в отверстие, проверяем, чтобы с другой стороны ее головка выглядывала хотя бы на 1 см, больше – можно, но бесполезно, меньше – очень нежелательно. Немного надавливаем на заклепочник, чтобы он плотно прижался к поверхности головки, и сжимаем рычаги несколько раз, чтобы оборвалась ножка. Почувствовав отсутствие сопротивления, убираем инструмент. Заклепка готова!

Фото – как пользоваться заклепочником, youtube.com

Фото заклепочника, youtube.com

Фото устройства заклепочника, buildingwork.net

На фото – заклепочник, buildingwork.net

Фото – как работает заклепочник, buildingwork.net

По какому принципу работает заклепочник ручной

Клепание всегда было сложным и трудоемким процессом с массой недостатков и различных нюансов. Не всегда можно было во время работы подступиться к обеим сторонам сращиваемых деталей, да и физическую нагрузку нужно было прикладывать немалую. О выполнении процесса в домашних условиях не было и речи. После того как появился заклепочник ручной, имеющий компактные размеры, стало возможным надежное соединение деталей без особых физических нагрузок. Помимо этого, в устройстве инструмента нет ничего сложного и разобраться с принципом его работы может любой желающий.

Единственная манипуляция, которую потребуется выполнить мастеру – проделывание отверстия для входа клепки. После этого она очень быстро закрепляется инструментом. С помощью заклепочника крепят большинство известных кровельных материалов (например профилированный лист), а также производят фиксацию уголков, труб и т.д.

Соединения, выполненные с помощью заклепок очень надежны. Они отличаются высокой виброустойчивостью. В отличии от сварки такой крепеж никогда не лопнет внезапно. Если сравнивать заклепку с винтовым соединением, то она намного выигрывает в цене. Ведь по сути – это просто небольшой кусок мягкой проволоки.

Как выбрать?

При выборе инструмента для установки заклепок с внутренней резьбой очень важно убедиться в том, что он будет соответствовать желаемым параметрам. Важное значение имеет диаметр гаек, с которыми ведется работа

Если ручные виды клепальников еще справляются с крепежом размера М5-М6, то для вариантов М8, М10, М12 потребуется уже профессиональный аккумуляторный вариант или двуручная модель трещоточного типа. Нужно отметить также ряд важных критериев выбора.

Тип материала заклепок

Важно понимать, что большинство недорогих клепальников рассчитаны на работу с мягким алюминиевым крепежом. Для установки стальных гаек они не подходят, инструмент может заклинить

Если планируется работать с титановыми или нержавеющими заклепками, лучше выбирать аккумуляторные или ручные трещоточные модели инструмента.

Прилагаемое усилие. Для домашнего использования будет достаточно двуручного заклепочника любого типа — со смыкающимися рукоятками или трещоточного. Если работать предстоит на открытом воздухе или в условиях дачи, лучше приобрести аккумуляторную модель. Она справится и с заклепками большого диаметра, и с миниатюрными вариантами.

Тип головки. Наиболее универсален поворотный элемент, легко устанавливающийся в любом желаемом положении — сбоку или прямо. Это обеспечивает более удобный доступ к сложным участкам для работы. Важно, чтобы он надежно заклинивался в выбранной позиции. Если предстоит выполнять самые простые операции, можно взять простой клепальник с боковой головкой.

Комплектация. Дополнительный комплект сменных головок, специальные монтажные ключи, смазка для инструмента. Все это должно присутствовать в базовой комплектации качественного товара. Кроме того, у аккумуляторной модели должны быть сменные щетки для двигателей соответствующего типа, кейс для хранения, зарядное устройство, иногда – сменная АКБ.

Целесообразность покупки. Если инструмент не планируется использовать регулярно, целесообразнее будет приобрести насадку на шуруповерт для установки заклепок. При частом применении резьбовых соединений стоит подобрать модель, оптимально соответствующую имеющемуся бюджету.

Все эти факторы напрямую влияют на выбор подходящего заклепочника для работы с резьбовыми гайками. Стоит учесть, что разница в стоимости между ручным и аккумуляторным инструментом довольно велика. Нужно обязательно заранее оценить объемы работ. Пневматический и гидропневматический варианты стоит рассматривать только для покупки в промышленных целях.

4 Соединение при помощи цельнометаллических клепок – оковка головок

В отличие от вытяжных, обычные литые или штампованные клепальные элементы нужно устанавливать с применением определенных прилагаемых к замыкающему концу усилий. Это может быть прессование или же целенаправленные удары для расплющивания выходящего из отверстия конца стержня. Второй вариант больше всего напоминает ковку, тем более что выполняется он холодным или горячим способом. Если толщина клепки не превышает 1 сантиметр, можно использовать холодную оковку замыкающей головки. Если же диаметр больше 10 миллиметров, то необходимо накаливание крепежного элемента для облегчения расплющивания его конца.

Инструмент для заклепки

Обзор видов

В зависимости от того, насколько часто приходится устанавливать резьбовые заклепки, мастер может выбрать удобный для него тип инструмента. К примеру, электрический пистолет для гаек работает куда продуктивнее ручного. Пневматический считается промышленным, подходит для установки клепок в поточном режиме. Принцип работы двуручного трещоточного клепальника отличается от классического пистолетного варианта.

Ручные

Резьбовые заклепочники этого типа используют в своей работе принцип рычага: при контакте инструмент сдавливает гайку, вызывая ее деформацию. Внешне он напоминает пассатижи или плоскогубцы, но расположение рабочей области может быть не прямым, а боковым. Выделяют заклепочники рычажного типа с 1 или 2 ручками. В первом случае одна из частей конструкции остается статичной, входит в состав корпуса инструмента, но не отличается большой силой сжатия — их используют на гайках до 5 мм в диаметре. Двуручные модели способны создавать большее давление, подходят для работы с крепежом диаметром до 6,4 мм.

Трещоточные клепальники тоже относятся к ручному инструменту, но имеют принципиально иной тип конструкции. В них используется 2 ручки, последовательно закрепленные на общей оси под прямым углом относительно нее. Рычажное усилие формируется путем вращения этих элементов по окружности. Такой инструмент оптимален для работы с резьбовыми заклепками большого диаметра. Выпускаются «модели второй длины» для монтажа креплений в соединения увеличенной толщины.

Трещоточные заклепочники с телескопическими рукоятками — относительно новое явление на рынке ручного инструмента. В них установлены рычаги, позволяющие увеличивать и уменьшать их длину в определенном диапазоне, независимо друг от друга. Это удобно при работе в ограниченном пространстве. Кроме того, разная длина рычагов обеспечивает повышение усилия, оказываемого на металл при деформации гайки во время установки.

Редукторные трещоточные заклепочники резьбового типа имеют внутри корпуса планетарный механизм. Он повышает усилие, сообщаемое ведомому валу, ускоряет процесс установки крепежа в 3-4 раза. Снижаются затраты физических сил, повышается производительность труда.

Пневматические

Этот вид инструмента работает на основе сжатого воздуха. Внешний блок – компрессор – обеспечивает достаточную интенсивность воздействия на поверхность резьбовой заклепки. Этот тип оборудования сложно назвать портативным и компактным, чаще всего он используется в промышленной сфере, на поточных работах.

Пневмогидравлические

Заклепочные пистолеты этого типа способны справиться с крепежом самого большого диаметра. Сочетание пневматического и гидравлического воздействий обеспечивает существенное повышение усилия, оказываемого на гайку при деформации. Настолько высокая мощность в быту оказывается просто бесполезна. Именно поэтому ее рекомендуется использовать в промышленных целях, на производстве или в частных мастерских.

Аккумуляторные

Как и классические электрические клепальники, этот инструмент имеет в своей конструкции мотор, подключенный к источнику питания. В аккумуляторном оборудовании эту роль выполняет съемная или сменная батарея. Устройства довольно автономны, удобны в использовании, имеют пистолетный тип конструкции. Мощность усилия зависит от показателей самого электроинструмента, большинство вариантов хорошо справляется и с малыми, и с большими диаметрами заклепок.

Как сделать своими руками?

Если под рукой нет подходящего готового инструмента, его вполне можно изготовить своими руками. Для этого не нужны чертежи или сложные схемы. Простейшее приспособление для установки резьбовых заклепок можно сделать из обычного болта и гайки, также пригодится обычный подшипник, какие применяют для втулок. Рассмотрим порядок работы.

• Подобрать болт по диаметру заклепки. Он должен свободно заходить в ее резьбу.
• Закрепить гайку на поверхности болта.
• Подшипник устанавливается в качестве амортизатора, предотвращая неравномерную подачу давления, исключает заклинивание. Между заклепкой и подшипником на поверхности винта ставятся шайбы. Их точное количество зависит от того, как глубоко крепеж должен войти в поверхность материала.
• Поверхность заклепки совмещается с отверстием. Внутри нее установлена конструкция самодельного заклепочника.
• Гайка заклинивается ключом внизу. Винт выворачивается, создавая усилие, подаваемое на заклепку. Крепежный элемент сплющивается, обжимая края отверстия.

Оптимален для такого самодельного инструмента болт с внутренней головкой-шестигранником. Его удобно использовать в качестве рычага. В любом случае такая конструкция не подлежит переделке, она рассчитана на 1 раз.
