Лазерный уровень (нивелир): как работает, как пользоваться для пола и стен

Использование

Чтобы узнать, как пользоваться нивелиром оптическим, стоит освоить следующую инструкцию:

• Установить штатив от нивелировочного прибора на нужную высоту, воспользовавшись тремя ножками его штатива.
• Прижать подножки установки для жёсткой и прочной фиксации штатива.
• Установить прибор на треногу, зафиксировав специальным винтом.
• Развернув устройство так, чтобы два винты для регулировки (подъёмные) были перед глазами, по бокам измерительного прибора, начать вращать их до тех пор, пока пузырёк не окажется на осевой отметке.

Установка и регулировка устройстваИсточник gis2000.ru

• Прокручивая винт, который находится в передней части устройства, перемещать пузырёк по вертикальной оси.
• Повернуть измеритель на 1800, проследив, чтобы контрольный пузырёк остался на месте (при смещении нужно отрегулировать его положение с помощью шестигранного ключа и двух винтов).
• Установить специальную рейку с делениями (это должен делать второй человек) на некотором расстоянии от объектива вертикально (на первую из измеряемых точек), используя для контроля уровень пузырьковый, который встроен в эту рейку.
• Посмотреть в объектив нивелировочного устройства и навестись на рейку, используя коллиматор, находящийся в верхней части приспособления.
• Когда деления на рейке станут отчётливо видны через оптическую трубу, нужно заметить и запомнить, где находится тонкая горизонтальная полосочка, то есть в каком именно месте рейки она накладывается на получаемом изображении.
• Также провести измерения для второй определяемой точки, перенеся рейку в иное, заранее намеченное место, зафиксировать в блокноте полученные числовые значения.
• Сравнить всю зафиксированную на бумаге информацию, чтобы определить, какова разница в высоте расположения измеренных точек. На этом работа с нивелиром будет закончена.

Расчёты данных после замера нивелиромИсточник ppt-online.org

Чтобы сделать замеры с помощью лазерного нивелира в комнате или другом помещении, нужно поставить прибор на горизонтальную нешаткую поверхность либо на специальный штатив, проследив за тем, чтобы перед лазером не было преград

Важно помнить, что устройство необходимо ставить на расстояние, которое не превышает описанное в прилагающейся инструкции. После включения оно покажет направленный лазерный луч

На плоскости стены появится линия, на которой можно поставить отметку карандашом.

Цифровое нивелировочное устройство ещё проще применять. Для начала работы нивелиром следует установить его в нужном месте и навести на предварительно зафиксированную штрих-кодовую линейку. После этого на корпусе устройства нажимают кнопку. При этом на экране отображаются все нужные данные. Полученная информация записывается в память прибора, после чего она может быть перенесена в компьютер.

Во время работы или перевозки, переноски устройства следует помнить, что необходимо избегать любых повреждений. После окончания работы с нивелирующим прибором желательно протирать линзы специальной фланелевой тряпкой. Чаще всего она прилагается в комплекте устройства.

Подробнее о работе нивелира – в этом видео:

Коротко о главном

Нивелир – это прибор для замера уровня точек в пространстве. Применяется для строительных и ремонтных работ.

Различают три основных вида нивелировочных устройств – гидростатическое, лазерное и оптическое.

Тип нивелира выбирают в зависимости от необходимой точности предстоящих измерений, места их проведения.

Для работы лазерного нивелира нужно питание от розетки или аккумулятора, а для оптического – только специальная рейка с нанесёнными на неё делениями. Цифровое устройство способно самостоятельно проводить настройку или замер уровней.

При установке, настройке устройства, а также во время проведения измерений с его помощью следует придерживаться техники безопасности, правил работы и транспортировки прибора.

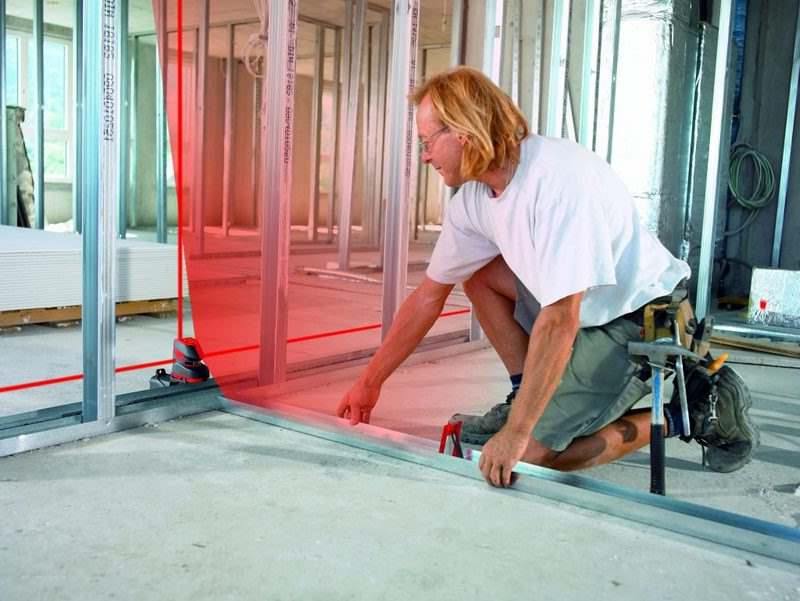

Инструкция по нивелированию при установке перегородок

Перегородки в доме или квартире сооружаются из гипсокартонных листов. Чтобы новая стенка была ровной, необходимо позаботиться о ее выравнивании еще на этапе сооружения. Выбрав подходящее место, где нужно возвести стену, нужно расположить прибор параллельно стенке, потолку и полу, а затем спроецировать плоскость. По полученным линиям следует сделать пометки карандашом или маркером через каждые 20-40 см, а затем соединить их линейкой или правилом.

Если говорить проще, то принцип нивелирования плоскости с пола на потолок заключается в том, что прибор совмещается с меткой на полу, а затем переносится на потолок. Затем по этим точкам переносится проекция на стены, тем самым получая ровную плоскость, по которой можно ориентироваться при сооружении перегородок, стен и т.п. Видео урок о том, как правильно работам нивелиром matrix представлено ниже.

https://youtube.com/watch?v=1L5acEhJhYg%3F

Как устроены оптические и лазерные нивелиры

Оптические или призменные нивелиры используются профессионалами чаще всего. Они представляют собой прибор, который состоит из основного блока и подставки (триггера). Рассмотрим, из каких элементов он состоит.

Основные элементы оптического нивелира

Основной частью прибора является оптическая труба с системой линз. Они способны приближать объекты с двадцатикратным и более увеличением. В оптических нивелирах все действия осуществляются вручную: фиксирование положения, выравнивание, настраивание фокуса окуляра, регулировка положения зрительной трубы. В корпус инструмента встроены приспособления для определения уровня. Подробнее о работе с прибором мы поговорим в следующем разделе нашей статьи. По классу точности оптические приборы разделены на три группы. Эта маркировка принята за основу при производстве и определении класса точности:

1. Технические приспособления. Имеют маркировку Н-10, Н-12 и т.д.
2. Точные устройства. Имеют маркировку от Н-3 до Н-9.
3. Особо точные устройства. Имеют маркировку от Н-0,5 до Н-2,5.

Цифры в маркировках обозначают огрехи измерений в мм/км. Следовательно, даже техническое оборудование будет давать отклонение приблизительно 1 см на 1 км расстояния до объекта. Этого будет достаточно для того, чтобы выполнить правильное планирование большинства работ по строительству.

нивелир оптический
Вариант проецирования лучей лазерного нивелира: нулевая отметка (параллельно полу) и построение лучей в двух плоскостях

Если говорить о более современных лазерных моделях, то основной элемент в приборах этого типа − светодиодный излучатель. Световой луч, который создаёт прибор,может строить проекцию на плоскости. В зависимости от модели, устройство может проецировать лазерный луч горизонтально и вертикально, по периметру или образовывать перекрещивающиеся линии в 360°.

По назначению и конструктивным особенностям лазерные нивелиры могут быть:

1. Ротационными. Такие приборы оснащены специальными серводвигателями. Лазерная головка вращается со скоростью 600 оборотов в минуту. За счёт этого появляется возможность проецировать лучи на 360°. При необходимости скорость можно изменить, чтобы добиться большей чёткости лучей. Этот тип нивелиров будет незаменим при выполнении внешней или внутренней отделки комнат, а также при установке окон из ПВХ.
2. Проекционными. Прибор может проецировать линии в несколько плоскостей одновременно. Из-за того, что такой луч виден плохо при дневном свете, то такие модели чаще используют внутри помещения. Дальность проецирования таких приборов обычно не превышает 35 метров.
3. Точечными. Его особенность заключается в том, что на поверхность проецируются только точки. При этом лазер двигается в вертикальной и горизонтальной плоскости, что облегчает замеры и помогает выравниванию поверхностей на потолке и стенах.
4. Линейными. Они чем-то напоминают обычный фонарик. При его включении появляется отлично просматриваемая линия луча, в соответствии с которой, можно быстро и легко делать отметки.
5. Комбинированными. Такие приборы умеют строить до шести типов линий: отвесную, наклонную, линии вниз, вверх, вправо и влево. Лазер при этом работает как линейно, так и точечно.
6. Плоскостными. Их ещё называют построители плоскостей. Его в своей работе используют профессиональные геодезисты. С помощью этого прибора можно определить точки зенита и надира на поверхности, спроектировать линии по диагонали, вертикали, горизонтали, а также определить разницу высот различных предметов.

нивелир лазерный

Настройка нивелира

Нивелир является оптическим прибором

Для его правильной работы важно его положение в пространстве. Чтобы его отрегулировать, предусмотрены специальные механизмы

В строительстве чаще всего используются нивелиры со встроенными пузырьковыми уровнями, регулировка с ориентацией на которые позволяет добиться правильного расположения.

Для наиболее эффективной регулировки нивелир снабжён тремя винтами, меняющими положение прибора по трем осям: X, Y и Z. Вращая эти винты поочередно можно добиться правильного положения

При проведении регулировочных манипуляций важно уделять внимание положению пузырьков воздуха в колбах с жидкостью. Для достижения наилучшего результата они должны быть расположены между ограничительных линий

В верхней части прибора располагается круговой пузырьковый уровень. На его колбе размечены две окружности: большая и малая. После выставления нивелира «в уровень» пузырек должен находиться строго по центру малой окружности. Эта процедура является самым сложным этапом в настройке нивелира. Чтобы облегчить её выполнение, нужно устанавливать штатив максимально в «уровень», так как запас свободной регулировки прибора при помощи трех винтов ограничен. Следующим этапом настройки нивелира является регулировка его оптической линзы.

Как правильно выбрать лазерный уровень (нивелир) для ремонта квартиры

Чтобы выбрать лазерный уровень для домашнего использования правильно, необходимо обращать внимание на его технические характеристики. Нивелиры различаются между собой по степени погрешности, дальности действия и другим параметрам

Дальность действия прибора

Для работы на открытых площадках лучше взять профессиональный лазерный уровень с дальностью около 50 м. Он окажется полезным при возведении дачного дома и обустройстве участка.

Точность прибора

Погрешность лазерного уровня измеряется в мм/м. Чем меньше показатель, тем точнее прибор. Для домашнего применения будет достаточно нивелира с погрешностью около 0,5 мм/м. Модели с точностью от 0,3 мм/м используются в строительных работах, где требуется соблюдать СНИПы.

Количество и направление лучей

Простые модели лазерных нивелиров проецируют 1-2 луча. В быту при помощи таких приборов можно провести элементарные ремонтные работы, повесить полки, шкафы или картины. Модели с большим количеством лучей используют на строительных объектах, где выставлять метки в соответствии с линиями может сразу несколько человек.

Крепление на стену для нивелира позволяет наносить разметку на нужной высоте

Цвет лазера

Самыми распространенными остаются нивелиры с красными лучами. Модели с зелеными линиями стоят дороже и встречаются реже, но для улицы лучше лазерные уровни именно такого типа. Их лучи хорошо видны даже при дневном свете.

Тип крепления

Большинство лазерных уровней поддерживают установку на штатив. Если последнего нет в комплекте, и предстоит использовать подставку от другого оборудования, нужно заранее проверить, что нивелир подойдет к ней по резьбе. Классический размер для крепления составляет 1/4 дюйма. Но тяжелые уровни могут быть оснащены резьбой 5/8 дюйма.

Комплектация

Большинство строительных уровней комплектуются штативом и очками, позволяющими лучше видеть лазерные линии. Кроме того, в наборе могут поставляться:

• кейс для переноски прибора;
• лазерный приемник и мишени;
• дистанционный пульт управления;
• кронштейны и магнитные подвесы.

Уровень с богатой комплектацией более удобен в применении. Но при покупке нужно учитывать свои реальные потребности. Например, если проводить измерения на больших площадях не планируется, то и переплачивать за приемник, мишени и другие аксессуары нет смысла.

Жесткий кейс для лазерного уровня востребован у тех, кому нужно перемещаться с объекта на объект

Дополнительные функции

Хорошие лазерные уровни поддерживают дополнительные опции. К ним можно отнести:

• самовыравнивание — при отклонении от правильного положения больше чем на 3° во время выхода «на горизонт» уровень подаст звуковой сигнал, или его луч начнет мигать;
• дальномер — лазер можно использовать для измерения расстояния;
• автоматическое отключение, при простое нивелир самостоятельно выключается, чтобы не расходовать заряд аккумулятора.

Такие опции делают работу с лазерным уровнем более удобной и расширяют его возможности, хотя цена за счет них возрастает.

Применение устройства

Метод определения замеров «на глаз» уже давно не актуален. Уже достаточно давно рулетки и водные уровни заменяются более точными и удобными цифровыми приборами, которые называют нивелирами. Применение такого лазерного уровня для человека, занимающегося ремонтными и строительными работами, является просто необходимым.

Возможности лазерного уровня достаточно широки, так как с его помощью можно на любых поверхностях выявить дефекты. Нивелиром можно пользоваться для выравнивания уровня межкомнатных и уличных дверей при их монтаже. Лазерный уровень применяется не только для стен, но и для выравнивания пола, потолка, а также наружных конструкций.

Услышав впервые о нивелировании, человек незнающий задается вопросом, а для чего же нужен лазерный уровень? Водный уровень достаточно эффективно справляется со своей задачей, но применение лазерных нивелиров позволяет не только облегчить работу по разметке, но еще и ускорить процесс выявления дефектов.

Подготовка к работе

Перед тем как пользоваться лазерным нивелиром, необходимо его правильно выставить в вертикальном положении. Более дорогие модели приборов имеют функцию автоматической настройки положения. Если прибор не имеет такой функции, то нужно выровнять его положение при помощи специального штатива, в котором каждая ножка имеет возможность регулироваться. В самом устройстве имеются воздушные пузырьки, на которые и необходимо ориентироваться при выставлении нивелира. Только после этого следует включать устройство.

Если же прибор оснащен автоматической регулировкой, то отклонения до 5 градусов компенсируются самостоятельно. Такие приборы следует включать еще до того, как осуществляется выравнивание нивелира. Пока ведется выравнивание, прибор издает соответствующий звуковой сигнал или мигает. Как только он примет максимально ровное положение, то сигнал исчезнет или луч будет перестанет мигать.

Если прибор не может автоматически откорректировать угол отклонения, то необходимо прибегнуть к ручной регулировке ножек штатива. Только после того, как нивелир будет правильно выставлен, можно приступать к проведению работ.

Определение и классификация

Нивелир — это измерительный прибор, с помощью которого вычисляется разница в уровнях расположения точек в пространстве по отношению к условно заданной поверхности. Их часто применяют топографы или геодезисты при исследовании рельефа, а также строители, когда нужно при возведении или ремонте объектов строго соблюдать определенные параметры.

Данные приборы нужны везде, где нужно идеально выровнять поверхность по вертикали или горизонтали или же придать определенному предмету или строению тот или иной уровень уклона.

Они классифицируются по двум признакам: принципам своей работы и точности измерения.

По точности снятия параметров существует три группы приборов:

• высокоточные — допускается квадратичная ошибка при измерениях на квадратный метр двойного хода в размере 0,2−0,5 мм;
• точные — допустимая квадратичная ошибка составляет 0,5−1 мм на квадратный метр двойного хода соответственно;
• технические — показатель ошибки составляет 2−10 мм соответственно.

Чтобы выполнить элементарную разметку местности и определить перепады рельефа, а также его привязку к нужным точкам, можно использовать простые приборы технического типа. А вот более точные устройства потребуются для определения параметров на всех этапах строительных работ.

Что касается классификации нивелиров по принципу работы, то они бывают такими:

• Геометрические. Такие устройства излучают визирующий луч и приводят его в горизонтальное положение. С их помощью устанавливается разница в положении точек на той или иной местности. Данные точки нужно отмечать с помощью специальных реек. Геометрическое нивелирование бывает простым или сложным. В первом случае оно проводится из одной точки, во втором — из нескольких, которые поступательно меняются;
• Тригонометрические. По-другому их еще называют теодолитами, и используются они для установления между отметками превышений посредством наклонного луча. Между прибором и контрольной точкой измеряют угол наклона и расстояние, а потом, согласно формуле, определяется нужная величина. Это достаточно сложно, на больших расстояниях или пересеченных поверхностях результат может быть неточным;
• Гидростатические. Данные устройства состоят из двух сосудов с жидкостью, соединенных друг с другом. По уровню жидкости и определяется разница высот в различных точках. Полные сосуды соединяются друг с другом посредством рукава и шланга и ставятся в контрольных точках. Величина превышения одной точки над другой определяется по разнице между высотой столба жидкости в каждом из сосудов. Такой способ хоть и высокоточный, но ограничивается расстоянием длины шланга или рукава;
• Оптико-механические. С помощью таких устройств параметры точек определяются посредством светового луча и реек, размеченных специальным способом. Приборы имеют оптическую трубу для наблюдений, а также приспособление для выравнивания строго горизонтально. Но чтобы проводить с их помощью измерения, нужно обладать рядом специализированных навыков и знаний;
• Лазерные. Это высокоточные приборы, в которых посредством лазера на поверхность проецируется узконаправленный луч. Они очень просты в применении, с их помощью можно работать не только с точками, но еще и с плоскостями;
• Цифровые. Нивелиры оптического или лазерного типа, отображающие информацию в цифровом виде, способны ее запоминать, а в некоторых случаях даже частично анализировать. Эти устройства точные, ими можно управлять одному человеку, но они отличаются высокой стоимостью и чувствительностью к повреждениям механического типа.

Существуют и особые способы нивелирования, они проводятся с помощью таких приборов, как:

• радиолокаторы;
• барометры;
• эхолокаторы;
• стереоскопы и т. д.

Однако все эти методы почти не используются для бытовых нужд.

Настройка лазерного нивелира

Если прибор уже установлен согласно инструкции, то не стоит сразу же начинать работу – необходимо немного подождать. Перед началом работы следует проверить нивелир на точность. Для первого этапа проверки (точности лазерного наклона плоскости) нужно поместить прибор на расстоянии 5 м от стены.

Если расстояние между ними меньше 6 мм, то прибор настроен правильно.

Второй этап – это проверка точности вертикального угла. Необходимо на ту же поверхность закрепить отвес со шнуром длиной 2,5 м. После этого нужно на него направить луч нивелира. Если отклонение лазерного луча составит меньше 3 мм, то можно считать, что прибор настроен правильно.

Каждый такой прибор, как правило, имеет свой собственный перечень функций. Основным из последних является установка двух потоков: горизонтального и вертикального. Иногда их можно включать одновременно.

Установка штатива

Чтобы добиться наилучшего результата при проведении измерений с помощью нивелира, необходимо научиться пользоваться этим прибором. Работа с ним начинается с установки штатива. Основными критериями, определяющими нормы рабочего положения штатива, являются:

• вертикальный уровень;
• горизонтальный уровень;
• устойчивость.

Наличие вертикального уровня в положении штатива на местности позволяет снизить погрешность конечного результата измерений. Эта погрешность может выражаться в нарушении горизонтального уровня. Таким образом, вертикальный уровень штатива влияет на отображение горизонтального уровня в окуляре нивелира.

Горизонтальный уровень расположения штатива определяется по наклону верхней посадочной площадки. Наличие отклонения ее поверхности от линии горизонта на угол, значение которого превышает допустимое, может привести к изменению вертикального уровня, отображаемого в окуляре прибора.

Устойчивость положения штатива – фактор первостепенной важности. В зависимости от состояния поверхности, на которой располагается штатив, должны быть приняты меры по обеспечению его устойчивости

В рамках этих мер грунт или другая поверхность проверяется на предмет рыхлости, наличие ям, трещин или других недостатков. Необходимо проверить устойчивость каждой опоры штатива: ни одна из них не должна проваливаться в почву, съезжать в сторону или каким-либо другим образом менять свое положение.

Выполнить правильную установку штатива поможет знание его устройства. Он состоит из следующих элементов:

• посадочной площадки;
• регулировочных винтов;
• опорных ножек (3 шт.);
• зажимов;
• опорных наконечников.

Посадочная площадка – это плоскость, расположенная в верхней части штатива. Она снабжена пазами с соединениями резьбового типа, различными зажимами и винтами регулировки. Под ней действует поворотный механизм, который позволяет вращать нивелир без смещения уровня его положения. Эта площадка соединяет между собой опоры штатива.

Регулировочные винты работают в сочетании с площадкой и с другими частями штатива. С их помощью можно менять положение посадочной плоскости в пространстве. Они позволяют добиться правильного уровня её расположения – её параллельности горизонту. Некоторые из винтов регулировки служат для фиксации положения. Их используют после завершения регулировки площадки. Их наличие позволяет ограничить её самопроизвольное движение и исключить отклонение от горизонта.

Опорные ножки штатива – основные элементы его конструкции. Они закреплены в одной области – под посадочной площадкой, и расходятся в сторону лучами. Их вылет в стороны ограничен механизмом крепления и ремнями, соединяющими их средние части. Каждая из ножек является телескопической. Выдвижение и фиксация положения колен опор осуществляется благодаря зажимам.

Зажимы – простые механизмы, расположенные в точках сочленения колен ножек. Они работают по рычажному принципу, что позволяет одним движением ослабить зажим или зафиксировать его. Такое решение для данного узла конструкции штатива является оптимальным, так как винтовые зажимы, которые использовались в более ранних модификациях, требовали больше времени и усилий для использования.

Опорные наконечники штатива представляют собой заостренные металлические концы, оснащенные небольшим «эфесом», который препятствует глубокому проникновению наконечника в почву. Наличие этих наконечников с ограничителем повышает статичность конструкции. На гладкой поверхности заостренные концы не дают опорным ножкам скользить, что предотвращает смещение нивелира.

На мягкой и сыпучей поверхности наконечники погружаются в почву, но ограничитель препятствует этому погружению, контролируя его глубину. Это позволяет избежать случайных просадок одной или нескольких опор одновременно. Часто наконечники снабжены «лапками», которые служат для нажатия на них подошвой ноги. Таким образом, наконечники вдавливаются оператором прибора в почву на нужную глубину.
