Единица измерения силы тока

Измерение мощности ваттметром

Мощность потребления трехфазного тока измеряют, используя ваттметры. Это может быть специальный ваттметр, для 3-х фазной сети, либо однофазный, включенный по определенной схеме. Современные приборы учета электроэнергии часто выполняются по цифровой схемотехнике. Такие конструкции отличаются высокой точностью измерений, большими возможностями оперирования с входными и выходными данными.

Варианты измерений:

• Соединение «звезда» с нулевым проводником и симметричная нагрузка – измерительный прибор подключается к одной из линий, считанные показания умножаются на три.
• Несимметричное потребление тока в соединении «звезда» – три ваттметра в цепи каждой фазы. Показания ваттметров суммируются;
• Любая нагрузка и соединение «треугольник» – два ваттметра, подключенных в цепь любых двух нагрузок. Показания ваттметров также суммируются.

На практике всегда стараются выполнить нагрузку симметричной. Это, во-первых, улучшает параметры сети, во-вторых, упрощает учет электрической энергии.

Измерение мощности приборами

В чем измеряется мощность

Если это обычный бытовой прибор, подключаемый в розетку, то питающее напряжение электрической сети известно – 220 В. При подсоединении к другим источникам питания берется их напряжение.

Сила тока может быть измерена:

• токоизмерительными клещами;
• используя тестер.

С помощью токоизмерительных клещей замеры проще, так как осуществляются бесконтактным способом на одном проводе, подходящем к нагрузке.

Существует два метода, как измерить мощность мультиметром:

1. Включить его в режиме измерения силы тока последовательно с электроприбором и затем рассчитать мощность по формуле. Этот способ не всегда подходит, так как может не быть возможности разорвать цепь питания устройства для подключения мультиметра;
2. Подсоединить мультиметр к устройству в режиме измерения сопротивления и затем определить ток по формуле I = U/R, зная напряжение. Затем посчитать мощность.

Измерение сопротивления ТЭНа мультиметром

Важно! Если измеряется сила тока бытовых электроприборов, то тестер устанавливается на измерение переменного тока

Для чего измерять силу тока

Измерение силы тока в электротехнике проводится реже, чем напряжения или сопротивления. Но она необходима:

• Для определения фактической мощности электроприбора P. Зная напряжение источника U и применив формулу Р=UxI, можно получить значение работы в ваттах.
• Для проверки цепей или отдельных устройств на соответствие данной нагрузке. Если она слишком большая, возможен перегрев проводников и выход приборов из строя.
• Для поиска утечки тока в аккумуляторе. Зачастую автовладельцы обнаруживают, что он разрядился при отсутствии нагрузки в гараже или на стоянке. Простая проверка помогает найти активных потребителей и отключить их, тем самым решить проблему.
• Для расчета необходимой емкости источника. Например, при измерении светодиодной лампы установлено, что сила тока потребления равна 20 мА, а батарейка при данном сопротивлении нагрузки может обеспечить 900 мА. Тогда тока источника хватит на 45 часов работы светодиода.
• Для поиска неисправностей при ремонте бытовой техники. Какие-либо отклонения в потреблении тока в меньшую сторону будут свидетельствовать о наличии неработающих участков.

В электротехнике или радиотехнике сила тока не менее важна, чем напряжение. Для ее определения в профессиональной работе раньше использовались амперметры. С появлением универсальных мультиметров эти исследования стали значительно проще и доступнее.

Как найти с помощью формулы напряжение

Людей, интересующихся электричеством и физикой, всегда волнует вопрос, как найти напряжения, если известны другие характеристики. Его можно найти через многие формулы: в соответствии с законом Ома, через работу тока, путём сложения всех напряжений в электрической цепи и практическим способом – с помощью вольтметра. Как вычислить показатель с помощью последнего способа было описано выше.

Важно! В цепях с последовательным соединением общее напряжение – сумма значений каждой нагрузки. При параллельном соединении общее напряжение равно значению каждой лампочки, у которых оно также эквивалентно

Измерение напряжения

По каким формулам вычисляется напряжение через работу и сама сила тока, рассказывают на уроках физики, так как эти величины считаются базовыми. Работа тока равна произведению напряжения и заряда: A = U*q. Также, из этой формулы выводится A = U*I*t, так как заряд – произведение силы тока и времени. Из них следует, что U = A/q или U = A/(I*t). Кроме того, одной из основных является формула напряжения, выведенная из закона Ома: U = R/I.

Важно! Определить напряжение можно и через мощность электрического тока. Мощность равна A/t, и, так как A = U*I*t, конечная формула выглядит, как P = (U*I*t)/t

Здесь t сократится, и останется P = U*I, из которой следует, что U = P/I.

Как найти силу тока через сопротивление и напряжение

Сила тока обозначается латинскими или , и она зависит от количества заряда, перенесенного от одного полюса к другому за определенный промежуток времени, т.е. I = q/t. Измеряется сила тока в амперах, а узнать её значение в цепи можно при помощи амперметра.

Мужчина считает силу тока

Существуют формулы определения силы тока через напряжение и сопротивление. В первом случае произведение силы тока на время равняется работе, деленной на напряжение: I*t = A/U, во втором – по закону Ома, I = U/R. Через мощность сила будет равняться P/U.

При последовательном соединении, сила тока одинакова на всех участках цепи, следовательно, равна общему значению в цепи. В противоположном случае сила электрического тока равняется сумме силы тока всех нагрузок.

Таким образом, существует огромное множество формул для нахождения силы тока, напряжения и сопротивления. Они всегда могут пригодиться для теории, а на практике всегда помогут специальные приборы – амперметр и вольтметр.

Как измерить потребляемую мощность и проверить счётчик – Электрик и электромонтажные работы Пермь. Замена электропроводки

Как измерить потребляемую мощность и проверить счётчик

Как измерить потребляемую мощность и проверить счётчик

Знать мощность требуется во многих случаях. Например: Для расчёта требуемых сечений кабеля электропроводки.

Для определения расхода электроэнергии (потребляемая мощность). Остановимся на потребляемой мощности подробней.

Обозначение  мощности – английская буква P. Единица измерения – Ватт (W, Вт). 1000 Вт = Киловатт

Сейчас много бытовой техники. В таблице (опубликована в интернете, со многими данными можно поспорить)  приведены ориентировочные данные   мощности, количества бытовой техники среднестатистической семьи. Указаны примерное время работы в часах и месячный расход электроэнергии.

ориентировочные данные мощности, количества бытовой техники, время работы в часах и месячный расход электроэнергии.

Конечно данные усреднённые, можно составить подобную таблицу для своей техники. Посчитать по новым данным. Если реальный расход и примерный расчёт на много отличаются, есть повод  проверить счётчик.

Обратите внимание

Как можно измерить мощность в быту? Самый распространённый способ при помощи счётчика электроэнергии.

По современному счётчику электроэнергии можно узнать не только расход электроэнергии. Можно определить ещё несколько видов нужной информации.

Для примера фото шкалы одного современного счётчика:

шкала счётчика

Данный счётчик показывает показания в киловатт*часах по тарифам: 1 – дневной, 2 – ночной, 3 (4) тарифы. В Перми 3 тарифа. В других городах другое количество тарифов (выходные, праздничные дни и тд.) Существуют счётчики  учитывающие  большее количество  тарифов.

Показывает мощность (Р) в Ваттах.

Е – kW*h показания, в случае, если счётчик используется в местности где однотарифный учёт. При многотарифном учёте это является суммой показаний тарифов. Этот показатель мы видим в данный момент на дисплее прибора.

Не все счётчики измеряют мощность. На всех обязательно указывается:

 сколько оборотов сделает диск в одном КВт *час (для электромеханических счётчиков).

Количество импульсов (сколько раз загорается индикатор) в одном Киловатт*час (для электронных счётчиков).

При наличии этих  данных и секундомера можно определить мощность.

Есть токоизмерительные клещи? Тогда можно сравнить фактическую мощность и мощность, учитываемую счётчиком.  Значит, с точностью достаточной для домашних условий, проверить счётчик.

Измеряем ток

Важно

Возникли сомнения в точности счётчика электрической энергии? Уверены в своих силах и имеете навыки работы с приборами? Тогда приступаем к замерам, расчётам и проверке счётчика.

Замеры нужно проводить  при включенной активной нагрузке. Например, лампы накаливания (только не энергосберегающие и светодиодные).

Можно также включить утюг, бытовой нагреватель  или чайник, но они могут нагреться и выключиться в самый не подходящий для нас момент.

Реактивная нагрузка (техника с электродвигателями и трансформаторами – холодильник, пылесос, стабилизатор …) внесёт дополнительные погрешности.

Измеряем ток:

Измеряем ток для расчётов

Данные измерений 1,3 А (I = 1.3 Ампера)

Измеряем напряжение:

Измеряем напряжение для расчётов

Данные измерений 220 В (U = 220 Вольт)

Считаем мощность фактическую: Pф = U*I / 1000    220*1.3 / 1000 = 0.286 КВт (286Вт)

Считаем мощность, учитываемую счётчиком. Воспользуемся следующей формулой:

Pу = (3600*N)/(A*T),  = (3600*16) / (6400*30) = 0,3КВт (300 Вт)

где: T – время, за которое произойдёт N импульсов (оборотов), измеряется в секундах;

A – передаточное число счётчика, в нашем случае 6400;  N  – в нашем случае 16 импульсов за 30 секунд.

Проверим отклонения P = (Pу – Pф) / Pф =  (0,3 – 0,286 / 0,286) * 100 = 1.4 %

Результат не должен превышать 10%. Нормальный результат.

Мы конечно не лаборатория. В лаборатории приборы точнее и вовремя поверяются. Наши приборы имеют погрешность, может даже недопустимую.  Для «домашнего использования» можно сделать вывод – счётчик нормальный, надо проверять проводку, электроприборы.

Для проверки электроприборов и проводки  лучше вызвать специалиста. Причин может быть много. Для определения и устранения основной причины требуется опыт, приборы, знания и умения.

Осипенко Сергей Яковлевич

Публикация на сторонних сайтах возможна только при указании ссылки на первоисточник – www.permelectric.ru

Динамометры серии PCE-FB 50

Данный динамометр часто применяется в лабораторных исследованиях. Стойка у него изготовлена из алюминиевого сплава. Параметр допустимой погрешности динамометра равняется 0,5 %. Если верить отзывам специалистов, то адаптер обладает хорошей проводимостью. Чувствительность датчика находится на отметке 5,5 мВ. Минимальный уровень нагрузки составляет 1 Н.

Индикатор заряда в данном случае есть. Время включения не превышает 1,3 сек. Для измерения силы хвата устройства подходит плохо. Расширитель у модели применяется с двумя фиксаторами. Дисплей используется с яркой подсветкой. Защита от перегрузок применяется серии РК202. Стоит указанный динамометр (цена рыночная) примерно 55 тыс. руб.

Переменный ток

В большинстве сетей — бытовых или промышленного назначения — протекает переменный ток. Он гораздо легче трансформируется и меньше теряет при передаче на дальние расстояния, чем постоянный.

При измерении напряжения или сопротивления мультиметр подключается параллельно нагрузке, но для определения силы тестер нужно встроить в разрыв цепи. В этом заключается определенная сложность. Но не обязательно резать провода. Можно использовать разборные разъемы. Например, специальную пару проводников со штырьками на одном конце и с «крокодилами» на другом. Штырьки вставляются в розетку, а «крокодилами» замыкают цепь на клеммах или вилке.

Самодельные приспособления также удобны. Если приходится проводить много измерений, то без них не обойтись. На рисунке вы видите устройство, которое поможет в работе без всякой опасности получить удар током.

Важно распределить правильно все проводники: фаза подключается к контакту одной розетки, ноль — к другой, между остальными устанавливается перемычка. Чтобы измерить силу тока, нагрузка подключается к первой розетке, а мультиметр ко второй

При подаче питания в замкнутой цепи легко определить силу тока.

Не разрывая проводника можно провести измерения с помощью токовых клещей. Они предназначены для работы как с переменным, так и постоянным током. Прибор внешне похожи на мультиметр с двумя круглыми зажимами. Между ними помещается исследуемый провод. Принцип установки режимов и диапазона аналогичен мультитестеру.

Определение и формула силы тока

Определение

Электрическим током называют упорядоченное движение носителей зарядов. В металлах таковыми являются электроны, отрицательно
заряженные частицы с зарядом, равным элементарному заряду. Направлением тока считают направление движения положительно заряженных частиц.

Силой тока (током) через некоторую поверхность S называют скалярную физическую величину, которую обозначают I, равную:

где q – заряд, проходящий сквозь поверхность S, t – время прохождения заряда. Выражение (1) определяет величину силы тока в
момент времени t (мгновенное значение величины силы тока).

Формулы для расчета тока в трехфазной сети

Подсчитать токовую энергию в трехфазной сети сложно, поскольку вместе одной фазы есть три. К тому же, сложность заключается в использовании нескольких схем соединения. Трудность состоит в симметрии или ее отсутствии во время распределения нагрузки по фазам.

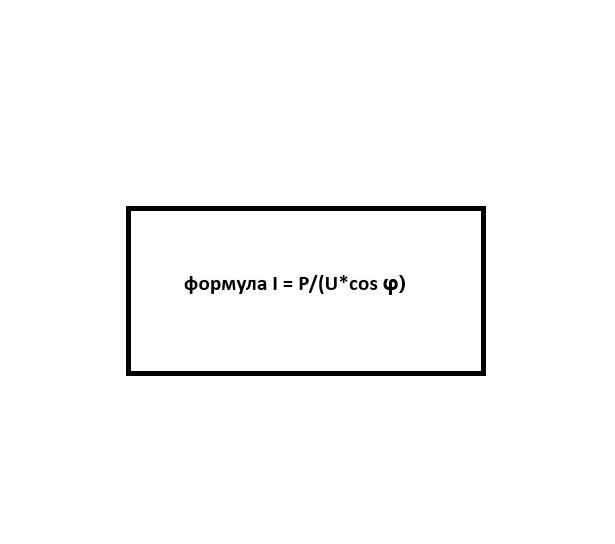

Для определения силы тока в трехфазной сети, нужно общее число ватт поделить на показатель 1,73, перемноженный на напряжение и косинус мощностного коэффициента, который отражает активную и реактивную составляющую сопротивления нагрузки. Что касается однофазной сети, то из выражения для подсчета убирается показатель 1,73. Остается формула I = P/(U*cos φ).

Гороскоп «Астродины». Расчет силы и гармонии в натальной, локальной карте.

> Натальная карта

Вы когда нибудь смотрели на свою натальную карту и спрашивали себя, какие планеты самые сильные и гармоничные? Какие знаки и дома концентрируют большую часть вашей энергии?

Теперь Вы можете рассчитать «Космодины», другое название «Астродины» для вашей натальной карты, либо в случае переезда для локальной (релокационной) карты. Данный расчет покажет какие планеты, знаки и дома концентрируют основную вашу энергию, а значит сможете лучше понять свою натальную, локальную карту.

Представляем Вам сервис, который позволяет выполнить онлайн расчет показателя силы и гармонии домов, планет, и знаков зодиака в вашей натальной карте (гороскопе), по дате рождения, с расшифровкой положения планет и домов гороскопа. При переезде на новое место жительства вы сможете рассчитать локальную (релокационную) карту и сравнить распределение энергии, изменения положения домов с натальным положением. Эту информацию полезно использовать при планировании переезда, а так же для быстрого анализа основной натальной карты.

Космодины (Астродины) — являются астрологической мерой силы и гармонии в натальной карте. Так же как электрическая мощность измеряется в ваттах, а физическая в джоулях, астрологи могут использовать астродины для измерения астрологической силы. Подробнее…

Популярные статьи:

• Гороскоп совместимости. Таблица совместимости знаков зодиака В некоторых Восточных странах, а также в Индии существует древняя традиция: супруги перед…
• Асцендент в натальной карте Солнце, Луна и Асцендент — три самые важные фигуры в натальной карте, определяющие личность и…
• Парс Фортуны в натальной карте Вряд ли найдется человек, который никогда не задумывался над тем, где искать причину неудач,…
• Камни по знакам зодиака Природные минералы завораживают нас не только красотой, но и удивительными качествами. С…
• Дома в натальной карте Дома имеют большое значение в натальной карте. Собственно, гороскоп считается гороскопом…
• Метод разбора натальной карты (космограммы) Натальная карта (гороскоп) – астрологический паспорт человека, расшифровка которого…

Онлайн гороскопы:

• Натальная карта — онлайн расчет Выполняет онлайн расчет натальной карты по дате рождения с расшифровкой космограммы…
• Гороскоп «Астродины». Расчет силы и гармонии в натальной карте. Рассчитывает показатели силы и гармонии планет, домов и знаков зодиака в натальной карте…
• Солярный гороскоп — онлайн расчет СОЛЯРА Солярный гороскоп позволяет рассчитать потенциал значимых событий на год…
• Лунарный гороскоп — онлайн расчет ЛУНАРА Лунарный гороскоп позволяет рассчитать потенциал значимых событий на месяц…
• Синастрия онлайн — гороскоп совместимости по натальной карте Онлайн расчет совместимости мужчины и женщины по дате рождения с расшифровкой аспектов…
• Транзиты. Онлайн расчет Транзиты Онлайн позволяют рассчитать транзитные планеты на интересующую дату…
• Дирекции. Онлайн расчет Дирекции Онлайн позволяют рассчитать дирекции планет на интересующую дату…
• Прогрессии. Онлайн расчет Прогрессии Онлайн позволяют рассчитать Прогрессии планет на интересующую дату…
• Гороскоп на сегодня — текущее положение планет Рассчитывает текущее положение планет с указанием даты начало и окончания зодиака планеты…
• Планетарные часы — калькулятор С помощью калькулятора планетарных часов вы сможете рассчитать дневные и ночные планетарные часы …
• Расчет биоритмов, биоритмы онлайн Биоритмы онлайн рассчитают 3 цикла биоритмов человека, выводят график и таблицу на месяц …
• Лунный календарь онлайн Лунный календарь онлайн, позволяет Вам рассчитать лунный день, фазы луны на весь лунный месяц, луну в знаке…
• Лунный календарь стрижки волос Данный сервис позволяет рассчитать Лунный календарь стрижки волос, узнать подходящий день для стрижки, покраски волос…
• Рассчитать лунный день рождения Чтобы рассчитать Лунный знак зодиака в ваш день рождения, введите данные в приведенной ниже формы …
• Лунный посевной календарь Даже посев растений поддается воздействию лунных фаз, а потому необходимо уход за садом или огородом …
• Рассчитать Лилит (Черную луну) онлайн Лилит (Черная Луна) – астрологический термин, который означает мнимую планету. Эта планета характеризует…
• Онлайн расчет числа ГУА Онлайн сервис который позволяет рассчитать число ГУА по фен-шуй…
• Рассчитать Китайский гороскоп Введите дату рождения чтобы рассчитать китайский гороскоп…

Как найти силу тока

С проблемой определения силы тока сталкиваются и при решении задач, и в повседневной жизни. Вычислить этот параметр для проводника или электрической цепи можно не только путем проведения измерений, но и при помощи формул.

В проводнике

Основными величинами, характеризующими электрический ток, являются сила, напряжение и сопротивление. Взаимосвязь между ними была установлена экспериментальным путем в 1826 году Георгом Омом. В последствии она была сформулирована в виде закона, который и был назван в честь ученого.

Определение

Закон Ома: сила тока в участке цепи или проводнике обратно пропорциональна сопротивлению и прямо пропорциональна напряжению.

Рассчитать силу тока в проводнике также можно, если разделить мощность на напряжение.

При протекании тока происходит нагревание проводника. И по количеству выделившегося тепла на основании закона Джоуля-Ленца возможно провести вычисление силы тока.

В цепи

Реальный источник тока всегда обладает своим внутренним сопротивлением.

Определение

Закон Ома для полной цепи формулируется так: сила тока в полной цепи прямо пропорциональна электродвижущей силе источника тока и обратно пропорциональна сумме внутреннего и внешнего сопротивления.

Формулы

Закон Ома для участка цепи:

\(I=\frac UR\)

где R — сопротивление проводника, а U — напряжение.

Закон Ома для полной цепи:

\(I=\frac\Sigma{R+r}\)

где ε — электродвижущая сила источника тока, R + r — сумма сопротивлений источника и внешней нагрузки.

Формула, для определения силы тока по мощности и напряжению:

\(I=\frac PU\)

где P — мощность, а U — напряжение.

Определение

Закон Джоуля-Ленца: при протекании по проводнику тока происходит выделение тепла (Q), которое равно произведению квадрата силы тока (I) на время (t), которое он протекал и на сопротивление проводника (R).

Математически формула выглядит так:

\(Q=I^2Rt\)

Исходя из нее можно вывести еще одну формулу для расчета силы тока:

\(I=\sqrt{\frac Q{Rt}}\)

Расчёт мощности по току и напряжению

Данный расчет происходит по факту мощности, проделывать его необходимо еще до начала проектирование своего жилища (дома, квартиры).

• Из этого значение  зависят кабеля питающие приборы которые подключены к электросети.
• По формуле можно вычислить силу тока, для этого понадобиться взять точное напряжение сети и нагрузку питающихся приборов. Ее величина дает нам понять площадь сечение жил.

Если вам известны все электроприборы, которые в будущем должны питаться от сети, тогда можно легко сделать расчеты для схемы электроснабжение. Эти же расчеты можно выполнять и для производственных целей.

Однофазная сеть напряжением 220 вольт

Формула силы тока I (A — амперы):

I=P/U

Где P — это электрическая полная нагрузка (ее обозначение обязательно указывается в техническом паспорте данного устройства), Вт — ватт;

U — напряжение электросети, В (вольт).

В таблице представлены стандартные нагрузки электроприборов и потребляемый ими ток (220 В).

Электроприбор	Потребляемая мощность, Вт	Сила тока, А
Стиральная машина	2000 – 2500	9,0 – 11,4
Джакузи	2000 – 2500	9,0 – 11,4
Электроподогрев пола	800 – 1400	3,6 – 6,4
Стационарная электрическая плита	4500 – 8500	20,5 – 38,6
СВЧ печь	900 – 1300	4,1 – 5,9
Посудомоечная машина	2000 — 2500	9,0 – 11,4
Морозильники, холодильники	140 — 300	0,6 – 1,4
Мясорубка с электроприводом	1100 — 1200	5,0 — 5,5
Электрочайник	1850 – 2000	8,4 – 9,0
Электрическая кофеварка	6з0 — 1200	3,0 – 5,5
Соковыжималка	240 — 360	1,1 – 1,6
Тостер	640 — 1100	2,9 — 5,0
Миксер	250 — 400	1,1 – 1,8
Фен	400 — 1600	1,8 – 7,3
Утюг	900 — 1700	4,1 – 7,7
Пылесос	680 — 1400	3,1 – 6,4
Вентилятор	250 — 400	1,0 – 1,8
Телевизор	125 — 180	0,6 – 0,8
Радиоаппаратура	70 — 100	0,3 – 0,5
Приборы освещения	20 — 100	0,1 – 0,4

На рисунке вы можете видет схему устройства электроснабжение дома при однофазном подключении к сети 220 вольт.

Схема приборов при однофазном напряжении

Как и показано на рисунке, все потребители должны быть подключены к соответствующим автоматам и счетчику, далее к общему автомату который будет выдерживать общею нагрузку дома. Кабель который будет доводит ток, должен выдерживать нагрузку всех подключенных бытовых приборов.

В таблице ниже показана скрытая проводка при однофазной схеме подключение жилища для подбора кабеля при напряжении 220 вольт.

Сечение жилы провода, мм2	Диаметр жилы проводника, мм	Медные жилы	Алюминиевые жилы
Ток, А	Мощность, Вт	Ток, А	Мощность, кВт
0,50	0,80	6	1300
0,75	0,98	10	2200
1,00	1,13	14	3100
1,50	1,38	15	3300	10	2200
2,00	1,60	19	4200	14	3100
2,50	1,78	21	4600	16	3500
4,00	2,26	27	5900	21	4600
6,00	2,76	34	7500	26	5700
10,00	3,57	50	11000	38	8400
16,00	4,51	80	17600	55	12100
25,00	5,64	100	22000	65	14300

Как и показано в таблице, сечение жил зависит и от материала из которого изготовлен.

Трёхфазная сеть напряжением 380 В

В трехфазном электроснабжении сила тока рассчитывается по следующей формуле:

I = P /1,73 U

P — потребляемая мощность в ватах;

U — напряжение сети в вольтах.

В техфазной схеме элетропитания 380 В, формула имеет следующий вид:

I = P /657, 4

Если к дому будет проводиться трехфазная сеть 380 В, то схема подключения будет иметь следующий вид.

В таблице ниже представлена схема сечения жил в питающем кабеле при различной нагрузке при трехфазном напряжении 380 В для скрытой проводки.

Сечение жилы провода, мм2	Диаметр жилы проводника, мм	Медные жилы	Алюминиевые жилы
Ток, А	Мощность, Вт	Ток, А	Мощность, кВт
0,50	0,80	6	2250
0,75	0,98	10	3800
1,00	1,13	14	5300
1,50	1,38	15	5700	10	3800
2,00	1,60	19	7200	14	5300
2,50	1,78	21	7900	16	6000
4,00	2,26	27	10000	21	7900
6,00	2,76	34	12000	26	9800
10,00	3,57	50	19000	38	14000
16,00	4,51	80	30000	55	20000
25,00	5,64	100	38000	65	24000

Для дальнейшего расчета питания в цепях нагрузки, характеризующейся большой реактивной полной мощностью, что характерно применению электроснабжения в промышленности:

• электродвигатели;
• индукционные печи;
• дроссели приборов освещения;
• сварочные трансформаторы.

Это явление в обязательном порядке необходимо учитывать при дальнейших расчетах. В более мощных электроприборах нагрузка идет гораздо больше, поэтому в расчетах коэффициент мощности принимают 0,8.

При подсчете нагрузки на бытовые приборы запас мощности нужно брать 5%. Для электросети этот процент становит 20%.

Предыдущая запись: Какое покрытие для пола лучше выбрать? Все виды покрытий.

Следующая запись: Сколько в Кубе Досок 25х150х6000 | ТАБЛИЦА

Смешанное соединение резисторов в цепи

В чистом виде параллельные и последовательные цепи в электротехнике встречаются крайне редко. Как правило, присутствует их совместная комбинация. Для того чтобы найти силу тока в каждом резисторе при смешанном соединении, необходимо цепь разбить на участки. Таким образом при расположении элементов друг после друга, т.н. «каскадом», применяются правила и формулы для последовательного соединения.

Результаты измерения силы тока в резисторе. Различные типы резисторов.

Необходимо отметить, что для упрощения расчетов параллельно расположенные резисторы можно группировать. При вычислении силы тока на определенном участке, они принимаются за самостоятельный элемент. Соответственно в этом случае формулы используются как для расчета параметров при параллельном соединении.

Нелинеые и линейные цепи

В первых присутствует минимум один элемент, у которого существует зависимость параметров от тока, текущего по ним, и прикладываемого напряжения.

Во втором случае, ни одна характеристика составляющих цепь элементов, от вида тока, текущего по ним, и его величины не зависит. Кроме этого, в самих цепях различают внешние части и внутренние.

К первой принадлежит источник электроэнергии, а к внешней – провода, включатели и выключатели, измерительные приборы, т.е. все подсоединенное к источнику при помощи зажимов. Ток может течь исключительно по замкнутой цепи. Если же в каком-либо месте возникает разрыв, он прекращается.

В цепях выступать источниками питания могут быть: аккумуляторы, электромеханические генераторы и термоэлектрические, фотоэлементы и гальванические. У них сопротивление внутреннее настолько мало, по отношению к другим нагрузкам, что им можно пренебречь.

Приемниками постоянного тока служат осветительные приборы, электромоторы, преобразующие в механическую электрическую энергию, и др.

К оборудованию вспомогательному относят:

• рубильник;
• приборы для измерения различных параметров (вольтметры и амперметры);
• элементы защиты типа плавких предохранителей.

Для всех электроприемников важны два параметра – напряжение на их зажимах и мощность. Элементы, составляющие электрическую цепь, могут быть активными, т.е. индуцирующими ЭДС (моторы, аккумуляторные батареи) и пассивными (провода, резисторы, конденсаторы, катушки индуктивности).

Формула расчета сечения провода и как определяется сечение провода

Довольно много вопросов связано с определением сечения провода при построении электропроводки. Если углубиться в электротехническую теорию, то формула расчета сечения имеет такой вид:

Конечно же, на практике, такой формулой пользуются довольно редко, прибегая к более простой схеме вычислений. Эта схема довольно проста: определяют силу тока, которая будет действовать в цепи, после чего согласно специальной таблице определяют сечение. Более детально по этому поводу можно почитать в материале – «Сечение провода для электропроводки»

Приведем пример. Есть бойлер мощностью 2000 Вт, какое сечение провода должно быть, чтобы подключить его к бытовой электропрводке? Для начала определим силу тока, которая будет действовать в цепи:

Как видим, сила тока получается довольно приличной. Округляем значение до 10 А и обращаемся к таблице:

Таким образом, для нашего бойлера потребуется провод сечением 1,7 мм. Для большей надежности используем провод сечением 2 или 2,5 мм.

Рекомендуем ознакомиться:

Измерение силы в системе СИ

В системе СИ единицей измерения силы являются ньютоны (сокращенно Н). Один ньютон – это такая сила, которая за 1 секунду способна изменить скорость движения твердого тела, имеющего массу 1 кг, на 1 м/с.

На заметку. Так как ньютон является в системе СИ не основной, а производной единицей, ее обозначение пишется с большой (заглавной) буквы, в то время как полное название – с маленькой.

Так как ньютоны являются производной единицей, то в современных измерителях они заменены на килограммы. Единственной сферой, где данную единицу измерения используют, являются лабораторные учебные приборы, применяемые в школах, средне специальных учебных заведениях.

Связь между силой тока и скоростью движения зарядов

Рассмотрим металлический проводник. Мысленно выделим в нем два сечения площадью \(\large S \) на некотором расстоянии \(\large \Delta x\) одно от другого. Сечения располагаются поперечно проводнику.

В металлах электрический ток создается электронами. Обозначим \(\large e_{0}\) заряд каждого электрона.

Рис. 10. Свободные заряды в объеме проводника

Заряды в проводнике, под действием электрического поля напряженностью \(\large \vec{E} \) будут двигаться сонаправленно, от сечения к сечению.

При этом, они будут проходить путь \(\large \Delta x\) между двумя сечениями.

Если ток постоянный, то скорость движения зарядов изменяться не будет.

В таком случае, расстояние \(\large \Delta x\) и скорость \(\large v\) движения электронов будут связаны формулой равномерного движения.

\

\(\large \Delta x \left( \text{м}\right) \) – расстояние между двумя поперечными сечениями;

\(\large v \left( \frac{\text{м}}{c}\right) \) – скорость, с которой сонаправленно движутся заряды в проводнике; Эта скорость значительно меньше скорости теплового движения.

\(\large \Delta t \left( c \right) \) – интервал времени, за который пройдено расстояние \(\large \Delta x\) между двумя поперечными сечениями;

Выразим из этой формулы время движения:

\

Это выражение нам понадобится далее.

Сечения \(\large S \)  и расстояние между ними \(\large \Delta x\) образуют в проводнике цилиндрический объем:

\

\(\large V \left( \text{м}^{3}\right) \) – объем цилиндра;

В этом объеме содержится определенное количество электронов. Обозначим это количество: \(\large N \) штук.

Количество штук \(\large N \), расположенное в объеме \(\large V\), называют концентрацией:

\

\(\large n \left( \frac{\text{штук}}{\text{м}^{3}}\right) \) – концентрация зарядов в объеме;

Найдем общий заряд всех заряженных частиц, расположенных в объеме \(\large V\) между двумя поперечными сечениями:

\

Умножим правую часть уравнения на единицу, которую представим в виде дроби \(\displaystyle \frac{V}{V}\), в которой \(\large V\) – это рассматриваемый объем. Тогда полный заряд можно записать в таком виде:

\

Числитель V дроби и количество N частиц поменяем местами.

\

Подставим в эту формулу выражение для объема:

\

Дробь в правой части заменим символом «n» концентрации:

\

Средняя скорость совместного направленного движения зарядов \(\large v\).

Применим определение силы тока:

\

Подставим в это выражение формулу для общего заряда, прошедшего через сечение проводника:

\

Выражение для удобства можно переписать так:

\

Мы заранее выразили время \(\large \Delta t \):

\

Найдем для него обратную величину:

\

Подставим ее в формулу для тока:

\

Расстояние \(\Delta x\) находится в числителе и в знаменателе, оно сократится. Окончательно получим выражение для связи между силой тока и скоростью движения зарядов:

\

Теперь можно утверждать, что

• чем больше зарядов помещаются в объеме,
• чем быстрее они сонаправленно двигаются
• и, чем толще проводник (чем больше площадь поперечного сечения),

тем больше ток.

Формулы для расчета тока в трехфазной сети

Подсчитать токовую энергию в трехфазной сети сложно, поскольку вместе одной фазы есть три. К тому же, сложность заключается в использовании нескольких схем соединения. Трудность состоит в симметрии или ее отсутствии во время распределения нагрузки по фазам.

Для определения силы тока в трехфазной сети, нужно общее число ватт поделить на показатель 1,73, перемноженный на напряжение и косинус мощностного коэффициента, который отражает активную и реактивную составляющую сопротивления нагрузки. Что касается однофазной сети, то из выражения для подсчета убирается показатель 1,73. Остается формула I = P/(U*cos φ).
