Расчёт величины тока по мощности и напряжению

Как рассчитать число ампер в сети

На практике применяют разные схемы вычислений. В частности, пользуются автоматизированными программами (калькуляторами). Такие инструменты предлагают бесплатно специализированные сайты в режиме онлайн. Ниже представлены формулы и примеры, которые помогут рассчитывать электрические параметры самостоятельно.

Как узнать ток, зная мощность и напряжение

Источник питания постоянного тока (аккумулятор) обеспечивает напряжение на выходе 12 Вольт. Известна мощность потребления – 2 Вт. Как рассчитать ампераж, показано на примере:

К сведению. Для удобства на практике применяют дробные и кратные величины. В данном примере – 167 мА (миллиампер).

Как узнать напряжение, зная силу тока

Выше показано, как посчитать амперы, зная мощность и напряжение. Эту же формулу используют для обратного действия. Если сила тока равна 200 мА, при мощности 2 Вт в точках измерения, прибор покажет следующее напряжение:

U = P/I = 2/0,2 = 10 V.

Как рассчитать мощность, зная силу тока и напряжение

Результат можно вычислить с помощью следующего примера:

P = I*U = 0,2 * 10 = 2 Вт.

В левой части рисунка приведена формула для расчета механической мощности:

• А – полезная работа в Джоулях;
• t – временной период, за который выполнена эта операция.

Как определить мощность цепи, имея тестер сопротивления

В реальных условиях существенное влияние оказывает электрическое сопротивление проводника. Выбрав соответствующий режим, можно узнать действительное значение с помощью мультитестера. Переключатель устанавливают в положение, которое соответствует определенному диапазону. Переходят от больших значений к малым до появления индикации на экране.

При R=20 Ом, зная силу тока I= 200 мА, мощность вычисляют по следующей формуле:

P = I2*R = 0,04*20 = 0,8 Вт.

При необходимости уточняют напряжение:

U = I*R = 0,2*20 = 4 V.

Формула расчета сечения провода

Площадь сечения цилиндрического проводника вычисляют по стандартной геометрической формуле подсчета:

где:

При отсутствии специализированных инструментов узнавать размер можно с применением подручных средств. Взяв карандаш или другую подходящую основу с одинаковой шириной по продольной оси, наматывают последовательно провод. Приложив конструкцию к линейке, уточняют длину. Делением на количество витков получают диаметр проводника. Далее пользуются рассмотренной выше формулой.

Таблица ватт ампер для выбора сечения проводников по максимальному току (суммарной мощности потребления)

Площадь сечения, мм кв.	Материал проводника
Алюминий	Медь
Напряжение 220 V	Напряжение 380 V	Напряжение 220 V	Напряжение 380 V
Ток (I), А	Мощность потребления (P), киловатт за час	I	P	I	P	I	P
2,5	20	4,4	19	12,5	27	5,9	25	16,5
4	28	6,1	23	15,1	38	8,3	30	19,8
6	36	7,9	30	19,8	46	10,1	40	26,4
10	50	11	39	25,7	70	15,4	50	33
16	60	13,2	55	36,3	85	18,7	75	49,5

Расчет тока по мощности и напряжению

Основные формулы не только показывают, как посчитать амперы. Они демонстрируют зависимость тока от напряжения, мощности, сопротивления:

При большой длине проводника существенно возрастает влияние потерь, которые определяются особенностями определенного материала. Часть энергии используется впустую на обогрев окружающего пространства. Приходится делать коррекции для устойчивого питания конкретной нагрузки.

Для учета этого фактора делают уточненный расчет сопротивления:

где:

• p – удельный коэффициент (0,03 – алюминий, 0,0175 – медь);
• L – длина линии.

Вычисляют процентное отношение потерь по напряжению в идеальных условиях и с учетом удельного сопротивления определенного материала. Если полученное значение более 5%, выбирают кабельную продукцию с большим сечением из серийной номенклатуры.

Важно! При расчете умножают длину на два, чтобы учесть потери во всей цепи питания (от источника до подключенного оборудования и обратно)

Трёхфазная сеть напряжением 380 В

При трёхфазном электроснабжении сила тока I (в амперах, А) вычисляется по формуле:

I = P /1,73 U,

где P -потребляемая мощность, Вт;

U — напряжение в сети, В,

так как напряжение при трёхфазной схеме электроснабжения 380 В, формула примет вид:

I = P /657, 4.

В случае подведения к дому трёхфазного электроснабжения напряжением 380 В схема подключения будет выглядеть следующим образом.

Сечение жил в питающем кабеле при различной нагрузке при трёхфазной схеме напряжением 380 В для скрытой проводки представлена в таблице.

Сечение жилы провода, мм2	Диаметр жилы проводника, мм	Медные жилы	Алюминиевые жилы
Ток, А	Мощность, Вт	Ток, А	Мощность, кВт
0,50	0,80	6	2250
0,75	0,98	10	3800
1,00	1,13	14	5300
1,50	1,38	15	5700	10	3800
2,00	1,60	19	7200	14	5300
2,50	1,78	21	7900	16	6000
4,00	2,26	27	10000	21	7900
6,00	2,76	34	12000	26	9800
10,00	3,57	50	19000	38	14000
16,00	4,51	80	30000	55	20000
25,00	5,64	100	38000	65	24000

Для расчёта тока в цепях питания нагрузки, характеризующейся большой реактивной полной мощностью, что характерно применению электроснабжения в промышленности:

• электрические двигатели;
• дроссели приборов освещения;
• сварочные трансформаторы,;
• индукционные печи.

При расчётах необходимо учитывать это явление. В мощных приборах и оборудовании доля реактивной нагрузки выше и поэтому для таких приборов в расчетах коэффициент мощности принимают равным 0,8.

На практике принято считать, что при подсчёте электрических нагрузок для бытовых целей запас мощности принимают 5%. В случае расчёта электрических сетей для промышленного производства запас мощности принимают 20%.

Мощность тока через конденсатор

Пусть на конденсатор подано переменное напряжение . Как мы знаем, ток через конденсатор опережает по фазе напряжение на :

Для мгновенной мощности получаем:

График зависимости мгновенной мощности от времени.

 Мощность переменного тока через конденсатор.

Чему равно среднее значение мощности? Оно соответствует «середине» синусоиды и в данном случае равно нулю! Мы видим это сейчас как математический факт. Но интересно было бы с физической точки зрения понять, почему мощность тока через конденсатор оказывается нулевой.

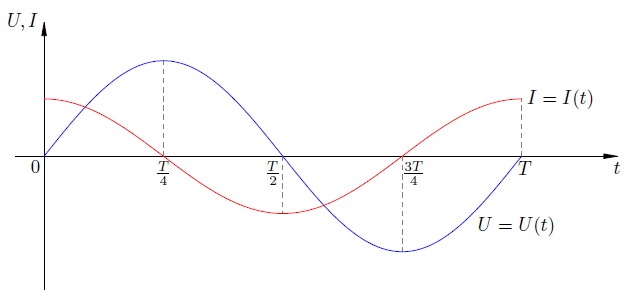

Для этого давайте нарисуем графики напряжения и силы тока в конденсаторе на протяжении одного периода колебаний.

Напряжение на конденсаторе и сила тока через него.

Рассмотрим последовательно все четыре четверти периода.

1. Первая четверть, . Напряжение положительно и возрастает. Ток положителен (течёт в положительном направлении), конденсатор заряжается. По мере увеличения заряда на конденсаторе сила тока убывает.

Мгновенная мощность положительна: конденсатор накапливает энергию, поступающую из внешней цепи. Эта энергия возникает за счёт работы внешнего электрического поля, продвигающего заряды на конденсатор.

2. Вторая четверть, . Напряжение продолжает оставаться положительным, но идёт на убыль. Ток меняет направление и становится отрицательным: конденсатор разряжается против направления внешнего электрического поля.В конце второй четверти конденсатор полностью разряжен.

Мгновенная мощность отрицательна: конденсатор отдаёт энергию. Эта энергия возвращается в цепь: она идёт на совершение работы против электрического поля внешней цепи (конденсатор как бы «продавливает» заряды в направлении, противоположном тому, в котором внешнее поле «хочет» их двигать).

3. Третья четверть, . Внешнее электрическое поле меняет направление: напряжение отрицательно и возрастает по модулю. Сила тока отрицательна: идёт зарядка конденсатора в отрицательном направлении.

Ситуация полностью аналогична первой четверти, только знаки напряжения и тока — противоположные. Мощность положительна: конденсатор вновь накапливает энергию.

4. Четвёртая четверть, . Напряжение отрицательно и убывает по модулю. Конденсатор разряжается против внешнего поля: сила тока положительна.

Мощность отрицательна: конденсатор возвращает энергию в цепь. Ситуация аналогична второй четверти — опять-таки с заменой заменой знаков тока и напряжения на противоположные.

Мы видим, что энергия, забранная конденсатором из внешней цепи в ходе первой четверти периода колебаний, полностью возвращается в цепь в ходе второй четверти. Затем этот процесс повторяется вновь и вновь. Вот почему средняя мощность, потребляемая конденсатором, оказывается нулевой.

Работа электрического тока

Проходя по цепи, ток совершает работу. Как например, водный поток направить течь, на лопасти генератора, то пон будет совершать работу, вращая лопасти. Так же и ток совершает работу, двигаясь по проводнику. И эта работа тем выше, чем больше величина сила тока и напряжения. Работа электрического тока, совершаемая на участке цепи, прямо пропорциональна силе тока, напряжению и времени действия тока. Работа электрического тока обозначается латинским символом A. Так как, произведение I×U есть мощность, то формулу работы электрического тока можно записать: A = P×t

Единицей измерения работы электрического тока, является ватт в секундах или в джоулях. Поэтому, если мы хотим вычислить, какую работу осуществил ток, идя по цепи в течение временного интервала, мы должны умножить мощность на время Рассмотрим практический пример, через реостат с сопротивлением 5 Ом идет ток силой 0,5 А. Нужно вычислить, какую работу совершит ток в течение четырех часов. Работа в течение одной секунды будет: P=I2R = 0,52×5= 0,25×5 =1,25 Вт,

Тогда за 4 часа t=14400 секунд. Следовательно: А = Р×t= 1,25×14 400= 18 000 вт-сек. Ватт-секунда или один джоуль считаетсяя слишком малой велечиной для измерения работы. Поэтому на практике применяют единицу, называемую ватт-час (втч). Один ватт-час это эквивалентно 3 600 Дж. В электротехнике используются и еще большие единицы, гектоваттчас (гвтч) и киловаттчас (квтч): 1 квтч =10 гвтч =1000 втч = 3600000 Дж, 1 гвтч =100 втч = 360 000 Дж, 1 втч = 3 600 Дж.

Как рассчитать сопротивление и мощность

Допустим, требуется подобрать токоограничивающий резистор для блока питания схемы освещения. Нам известно напряжение питания бортовой сети «U», равное 24 вольта и ток потребления «I» в 0,5 ампера, который нельзя превышать. По выражению (9) закона Ома вычислим сопротивление «R». R=24/0,5=48 Ом. На первый взгляд номинал резистора определен. Однако, этого недостаточно. Для надежной работы семы требуется выполнить расчет мощности по току потребления.

Согласно действию закона Джоуля — Ленца активная мощность «Р» прямо пропорционально зависит от тока «I», проходящего через проводник, и приложенного напряжения «U». Эта взаимосвязь описана формулой Р=24х0,5=12 Вт.

Проведенный расчет мощности резистора по току его потребления показывает, что в выбираемой схеме надо использовать сопротивление величиной 48 Ом и 12 Вт. Резистор меньшей мощности не выдержит приложенных нагрузок, будет греться и со временем сгорит. Этим примером показана зависимость того, как на мощность потребителя влияют ток нагрузки и напряжение в сети.

Результирующая сила

Для корректного описания перемещения объектов в физике используют понятие равнодействующей или результирующей силы. Равнодействующая — это сила, которая своим действием эквивалента влиянию всех сил, приложенных к телу. Понятно, что равнодействующая представляет собой векторную сумму всех воздействующих на объект сил. При разнонаправленных векторах результирующая сумма может оказаться эквивалентной нулю. Вспомним знаменитую басню Крылова «Лебедь, рак и щука»: животные приложили силы таким образом, что равнодействующая стала равной нулю. А если к телу силы не приложены, оно остается в состоянии покоя. Поэтому воз и ныне там.

Мощность ток напряжение, расчёты для трёхфазной сети 380 В

При трёхфазном электроснабжении сила тока I (в амперах, А) вычисляется по формуле:

Сечение жил в питающем кабеле при различной нагрузке при трёхфазной схеме напряжением 380 В для скрытой проводки представлена в таблице.

Сечение жилы провода, мм2	Диаметр жилы проводника, мм	Медные жилы	Алюминиевые жилы
Ток, А	Мощность, Вт	Ток, А	Мощность, кВт
0,50	0,80	6	2250
0,75	0,98	10	3800
1,00	1,13	14	5300
1,50	1,38	15	5700	10	3800
2,00	1,60	19	7200	14	5300
2,50	1,78	21	7900	16	6000
4,00	2,26	27	10000	21	7900
6,00	2,76	34	12000	26	9800
10,00	3,57	50	19000	38	14000
16,00	4,51	80	30000	55	20000
25,00	5,64	100	38000	65	24000

Для расчёта тока в цепях питания нагрузки, характеризующейся большой реактивной полной мощностью, что характерно применению электроснабжения в промышленности:

В мощных приборах и оборудовании, доля реактивной нагрузки выше и поэтому для таких приборов в расчетах коэффициент мощности принимают равным 0,8.

На практике принято считать, что при подсчёте электрических нагрузок для бытовых целей запас мощности принимают 5%. В случае расчёта электрических сетей для промышленного производства запас мощности принимают 20%.

Расчет электрического тока по мощности: формулы, онлайн расчет, выбор автомата

Проектируя электропроводку в помещении, начинать надо с расчета силы тока в цепях. Ошибка в этом расчете может потом дорого обойтись. Электрическая розетка может расплавиться под действием слишком сильного для нее тока. Если ток в кабеле больше расчетного для данного материала и сечения жилы, проводка будет перегреваться, что может привести к расплавлению провода, обрыва или короткого замыкания в сети с неприятными последствиями, среди которых необходимость полной замены электропроводки – еще не самое плохое.

Знать силу тока в цепи надо и для подбора автоматических выключателей, которые должны обеспечивать адекватную защиту от перегрузки сети. Если автомат стоит с большим запасом по номиналу, к моменту его срабатывания оборудование может уже выйти из строя. Но если номинальный ток автоматического выключателя меньше тока, возникающего в сети при пиковых нагрузках, автомат будет доводить до бешенства, постоянно обесточивая помещение при включении утюга или чайника.

Мощность тока

Разобравшись с понятием механической мощности, перейдём к рассмотрению электрической мощности (мощность электрического тока). Как Вы должны знать  U — это работа, выполняемая при перемещении одного кулона, а ток I — количество кулонов, проходящих за 1 сек. Поэтому произведение тока на напряжение показывает полную работу, выполненную за 1 сек, то есть электрическую мощность или мощность электрического тока.

Активная электрическая мощность (это мощность, которая безвозвратно преобразуется в другие виды энергии — тепловую, световую, механическую и т.д.) имеет свою единицу измерения — Вт (Ватт). Она равна произведению 1 вольта на 1 ампер. В быту и на производстве мощность удобней измерять в кВт (киловаттах, 1 кВт = 1000 Вт). На электростанциях уже используются более крупные единицы — мВт (мегаватты, 1 мВт = 1000 кВт = 1 000 000 Вт).

Реактивная электрическая мощность — это величина, которая характеризует такой вид электрической нагрузки, что создаются в устройствах (электрооборудовании) колебаниями энергии (индуктивного и емкостного характера) электромагнитного поля. Для обычного переменного тока она равна произведению рабочего тока I и падению напряжения U на синус угла сдвига фаз между ними: Q = U*I*sin(угла). Реактивная мощность имеет свою единицу измерения под названием ВАр (вольт-ампер реактивный). Обозначается буквой «Q».

Простым языком активную и реактивную электрическую мощность на примере можно выразить так: у нас имеется электротехническое устройство, которое имеет нагревательные тэны и электродвигатель. Тэны, как правило, сделаны из материала с высоким сопротивлением. При прохождении электрического тока по спирали тэна, электрическая энергия полностью преобразуется в тепло. Такой пример характерен активной электрической мощности.

Электродвигатель этого устройства внутри имеет медную обмотку. Она представляет собой индуктивность. А как мы знаем, индуктивность обладает эффектом самоиндукции, а это способствует частичному возврату электроэнергии обратно в сеть. Эта энергия имеет некоторое смещение в значениях тока и напряжения, что вызывает негативное влияние на электросеть (дополнительно перегружая её).

Похожими способностями обладает и ёмкость (конденсаторы). Она способна накапливать заряд и отдавать его обратно. Разница ёмкости от индуктивности заключается в противоположном смещении значений тока и напряжения относительно друг друга. Такая энергия ёмкости и индуктивности (смещённая по фазе относительно значения питающей электросети) и будет, по сути, являться реактивной электрической мощностью.

Более подробно о свойствах реактивной мощности мы поговорим в соответствующей статье, а в завершении этой темы хотелось сказать о взаимном влиянии индуктивности и ёмкости. Поскольку и индуктивность, и ёмкость обладают способностью к сдвигу фазы, но при этом каждая из них делает это с противоположным эффектом, то такое свойство используют для компенсации реактивной мощности (повышение эффективности электроснабжения). На этом и завершу тему, электрическая мощность, мощность электрического тока.

Как определить силу тока. Как узнать, вычислить какой ток в схеме, цепи.

Тема: по какой формуле можно найти силу тока, как правильно измерить ток.

Известно, что электрический ток заряженных частиц лежит в основе работы всей электротехники. Знание его величины дает понимание о режиме работы той или иной цепи, схемы. Если для специалиста электрика, электронщика не составит особого труда определить силу тока, то для новичка это может оказаться проблемой. В этой теме давайте с вами рассмотрим, какими именно способами можно узнать, вычислить, найти электрический ток используя как непосредственные измерения так и формулы. Основными электрическими величинами являются напряжение, ток, сопротивление, мощность. Пожалуй главной формулой электрика является формула закона Ома. Она имеет вид I=U/R (ток равен напряжение деленное на сопротивление). Данную формулу приходится использовать повсеместно. Из нее можно вывести две другие: R=U/I и U=I*R. Зная любые две величины всегда можно вычислить третью. Напомню, что при использовании формул нужно пользоваться основными единицами измерения. Для тока это амперы, для напряжения это вольты и для сопротивления это омы.

К примеру, вам нужно быстро определить силу тока, которую потребляем электрочайник. Напряжение нам известно, это 220 вольт. Берем в руки мультиметр, электронный тестер, меряем сопротивление в омах. Далее мы просто напряжение перемножаем на это сопротивление. В итоге мы получаем искомую силу тока в амперах. Хочу уточнить, что данная форума работает только для цепей с активной нагрузкой (обычные нагреватели, лампы накаливания, светодиоды и т.д.). Для реактивной нагрузки формула имеет иной вид, где уже используется такие величины как индуктивность, емкость, частота.

Силу тока можно определить и по другой формуле, которая в себе содержит напряжение и мощность. Она имеет вид: I=P/U (сила тока равна электрическая мощность деленная на напряжение). То есть, 1 ампер равен 1 ватт деленный на 1 вольт. Две других формулы, выходящие из этой, имеют такой вид: P=U*I и U=P/I. Если вам известны любые две величины из тока, напряжения и мощности, всегда можно вычислить третью.

Помимо формул силу тока можно определить и практическим путем, через обычное измерение тестером, мультиметром. Для новичков сообщаю, что силу тока нужно измерять в разрыв электрической цепи. То есть, к примеру, у нас схема, прибор, с него выходит кабель с двумя проводами питания. Берем измеритель, выставляем на нем нужный диапазон измерения. Далее, один щуп измерителя мы прикладываем к одному из проводов питания устройства, а другой щуп измерителя к одному из контактов самого электропитания. Ну, и оставшийся провод, идущий от устройства мы также подсоединяем ко второму контакту питания. После включения самого устройства на измерителе появится величина тока, которую он потребляет при своей работе.

При измерении силы тока нужно помнить, что имеет значение какой вид тока течет по цепи (переменный или постоянный). Допустим, на большинство электротехники подается переменное напряжение, следовательно и измерять на входе ток нужно переменного типа. Внутри устройств обычно стоят блоки питания, которые снижают сетевое напряжение до меньших величин и делают его постоянным. Значит ту часть электрической цепи, что стоит после выпрямляющего диодного моста (делающая из переменного тока постоянный) уже нужно измерять как постоянный ток. Если вы попытаетесь измерить силу тока не своего типа, то и показания вы получите неверные.

Напряжение измеряют по другому. Измерительные щупы уже прикладываются не в разрыв цепи, как это делается у тока, а параллельно контактам питания. И в этом случае тип напряжения имеет значение (переменное или постоянное). Так что будьте внимательны, когда выставляете тип тока (напряжения) и их предел на тестере.

P.S. Именно сила тока в электротехнике делает всю работу, что мы воспринимаем как свет, тепло, звук, движение и т.д. Для облегчения понимания, что такое ток, а что такое напряжение можно привести аналогию с обычной водой. Так вот давление в воды в водопроводе будет соответствовать примерно электрическому напряжению, а движение самой воды это будет ток.

Измерение мощности приборами

Для измерения Р можно воспользоваться специальными приборами. Для этого подойдёт мультиметр, к которому можно подключить токоизмерительные клещи. Как измерить мощность мультиметром? Тестер включается на режим измерения переменного напряжения, клещи должны обхватывать только один проводник, подводимый к нагрузке.

Разделение проводников в кабеле не всегда удобно. К тому же после измерений нужно рассчитывать мощность по формуле.

Измеритель мощности

Для измерения можно использовать специальный прибор – ваттметр. Прибор включается в розетку, в его выходное гнездо включают нагрузку, мощность которой нужно измерять. Результаты проводимого измерения выводятся на дисплей уже в киловаттах.

Измерение мощности с помощью электросчетчика

Используя квартирный счётчик электроэнергии, можно также проверить потребляемую мощность отдельного прибора. Для этого необходимо:

• выключить все потребители энергии, оставив в режиме потребления лишь тестируемый прибор;
• отметить показания на текущий момент и зафиксировать их значения через час;
• произвести вычитания последних значений из предыдущих показаний;
• результат будет измеренной величиной.

Основной недостаток такого блока действий – отключение других необходимых бытовых приборов.

Информация. При использовании этого метода, пользуясь моментом, можно посмотреть, нет ли скрытой утечки тока, и исправность счётчика. При отключении всех приборов электросчётчик должен остановиться.

Однофазная сеть напряжением 220 В

Сила тока I (в амперах, А) подсчитывается по формуле:

I = P / U,

где P – электрическая полная нагрузка (обязательно указывается в техническом паспорте устройства), Вт (ватт);

U – напряжение электрической сети, В (вольт).

Ниже в таблице представлены величины нагрузки типичных бытовых электроприборов и потребляемый ими ток (для напряжения 220 В).

Электроприбор	Потребляемая мощность, Вт	Сила тока, А
Стиральная машина	2000 – 2500	9,0 – 11,4
Джакузи	2000 – 2500	9,0 – 11,4
Электроподогрев пола	800 – 1400	3,6 – 6,4
Стационарная электрическая плита	4500 – 8500	20,5 – 38,6
СВЧ печь	900 – 1300	4,1 – 5,9
Посудомоечная машина	2000 — 2500	9,0 – 11,4
Морозильники, холодильники	140 — 300	0,6 – 1,4
Мясорубка с электроприводом	1100 — 1200	5,0 — 5,5
Электрочайник	1850 – 2000	8,4 – 9,0
Электрическая кофеварка	6з0 — 1200	3,0 – 5,5
Соковыжималка	240 — 360	1,1 – 1,6
Тостер	640 — 1100	2,9 — 5,0
Миксер	250 — 400	1,1 – 1,8
Фен	400 — 1600	1,8 – 7,3
Утюг	900 — 1700	4,1 – 7,7
Пылесос	680 — 1400	3,1 – 6,4
Вентилятор	250 — 400	1,0 – 1,8
Телевизор	125 — 180	0,6 – 0,8
Радиоаппаратура	70 — 100	0,3 – 0,5
Приборы освещения	20 — 100	0,1 – 0,4

На рисунке представлена схема устройства электроснабжения квартиры при однофазном подключении к сети напряжением 220 В.

Как видно из рисунка, различные потребители электроэнергии подключены через соответствующие автоматы к электросчётчику и далее общему автомату, который должен быть рассчитан на нагрузку приборов, которыми будет оборудована квартира. Провод, который подводит питание также должен удовлетворять нагрузке энергопотребителей.

Ниже приводится таблица для скрытой проводки при однофазной схеме подключения квартиры для подбора провода при напряжении 220 В

Сечение жилы провода, мм2	Диаметр жилы проводника, мм	Медные жилы	Алюминиевые жилы
Ток, А	Мощность, Вт	Ток, А	Мощность, кВт
0,50	0,80	6	1300
0,75	0,98	10	2200
1,00	1,13	14	3100
1,50	1,38	15	3300	10	2200
2,00	1,60	19	4200	14	3100
2,50	1,78	21	4600	16	3500
4,00	2,26	27	5900	21	4600
6,00	2,76	34	7500	26	5700
10,00	3,57	50	11000	38	8400
16,00	4,51	80	17600	55	12100
25,00	5,64	100	22000	65	14300

Как видно из таблицы сечение жил зависит кроме нагрузки и от материала, из которого изготовлен провод.

Расчет тока

Величина тока рассчитывается по мощности и необходима на этапе проектирования (планирования) жилища – квартиры, дома.

• От значения этой величины зависит выбор питающего кабеля (провода), по которому могут быть подключены приборы электропотребления к сети.
• Зная напряжение электрической сети и полную нагрузку электроприборов, можно по формуле вычислить силу тока, который потребуется пропускать по проводнику (проводу, кабелю). По его величине выбирают площадь сечения жил.

Если известны электропотребители в квартире или доме, необходимо выполнить несложные расчёты, чтобы правильно смонтировать схему электроснабжения.

Аналогичные расчёты выполняются для производственных целей: определения необходимой площади сечения жил кабеля при осуществлении подключения промышленного оборудования (различных промышленных электрических двигателей и механизмов).

Расчет электрических цепей

Все формулы, используемые для расчётов электроцепей, вытекают одна из другой.

Взаимосвязи электрических характеристик

Так, например, по формуле расчета мощности можно произвести расчет силы тока, если известны P и U.

Чтобы узнать, какой ток будет потреблять утюг (1100 Вт), включенный в сеть 220 В, нужно выразить силу тока из формулы мощности:

I = P/U = 1100/220 = 5 A.

Зная расчётное сопротивление спирали электроплиты, можно найти P устройства. Мощность через сопротивление узнают по формуле:

P = U2/R.

Существует несколько методов, позволяющих решать поставленные задачи по расчётам различных параметров заданной цепи.

Методы расчёта электрических цепей

Расчёт мощности для цепей разного рода тока помогает правильно оценить состояние линий электропитания. Бытовые и промышленные аппараты, подобранные в соответствии с заданными параметрами Pном и S, будут работать надёжно и выдерживать максимальные нагрузки годами.

Расчет тока

Величина тока рассчитывается по мощности и необходима на этапе проектирования (планирования) жилища – квартиры, дома.

• От значения этой величины зависит выбор питающего кабеля (провода), по которому могут быть подключены приборы электропотребления к сети.
• Зная напряжение электрической сети и полную нагрузку электроприборов, можно по формуле вычислить силу тока, который потребуется пропускать по проводнику (проводу, кабелю). По его величине выбирают площадь сечения жил.

Если известны электропотребители в квартире или доме, необходимо выполнить несложные расчёты, чтобы правильно смонтировать схему электроснабжения.

Аналогичные расчёты выполняются для производственных целей: определения необходимой площади сечения жил кабеля при осуществлении подключения промышленного оборудования (различных промышленных электрических двигателей и механизмов).

Итоги урока

На этом уроке мы рассмотрели различные задачи на смешанное сопротивление проводников, а также на расчёт электрических цепей.

Список литературы

1. Генденштейн Л.Э, Кайдалов А.Б., Кожевников В.Б. / Под ред. Орлова В.А., Ройзена И.И. Физика 8. – М.: Мнемозина.
2. Перышкин А.В. Физика 8. – М.: Дрофа, 2010.
3. Фадеева А.А., Засов А.В., Киселев Д.Ф. Физика 8. – М.: Просвещение.

Домашнее задание

1. П. 49, стр. 117, задание 23 (5). Перышкин А.В. Физика 8. – М.: Дрофа, 2010.
2. Участок электрической цепи состоит из трех сопротивлений: ; ;  (см. Рис. 7). Определите показания вольтметров  и амперметров , если амперметр  показывает силу тока 2 А.

   Рис. 7. Иллюстрация к задаче (Источник)

3. Как нужно соединить четыре резистора, сопротивления которых 0,5 Ом, 2 ОМ, 3,5 Ом и 4 Ом, чтобы их общее сопротивление было 1 Ом?

Дополнительные рекомендованные ссылки на ресурсы сети Интернет

1. Интернет-портал School56.pips.ru (Источник).
2. Интернет-портал Clck.ru (Источник).
3. Интернет-портал Clck.ru (Источник).
