Фум-лента: что это такое и как правильно наматывать на резьбу

Соединение газовых труб

Габаритные трубы из стали, имеющие сварные швы, обычно используются для газопроводов с сечением ½–2. Трубы, являющиеся бесшовными, подходят для более крупных соединений в газовой системе. Под землей лучше всего прокладывать стальные битумизированные трубопроводы без швов, которые имеют не сварные, а резьбовые стыки. Принцип сцепления у их частей аналогичен тому, что применяется у водопроводных (по типу фитингов). Раструбы в этом случае уплотняются современными герметиками или льном со специальной пропиткой.

Запорные краны газопроводов герметизировать нежелательно, ведь в этом случае их будет проблематично открыть при срочной необходимости. Такие краны следует плотно подгонять друг к другу и закрывать вручную или ключами. В подвальных помещениях трубы стыкуют хомутами и скобами, а там, где они проходят через стену, защищают особым чехлом. В шлакобетонной кладке поверхность газопровода дополнительно покрывают изолирующей антикоррозионной краской.

Герметики для соединений газовых труб — необходимые составы и приспособления, игнорировать применение которых нельзя. Они обеспечивают должный уровень надежности стыков и позволяют продлить срок службы оборудования.

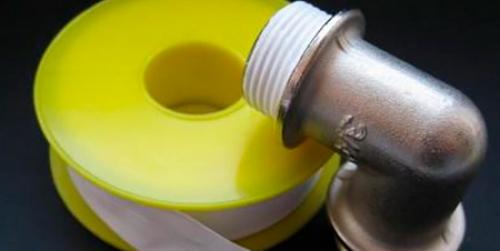

Что такое ФУМ-лента?

Это пленочный уплотнитель, предназначенный для герметизации резьбовых, ниппельных и фланцевых соединений. Аббревиатура ФУМ расшифровывается как фторопластовой уплотнительный материал. Лента изготавливается путем раскатывания сырых волокон фторопласта-4 и его высушивания в вакуумной камере. Она имеет несколько преимуществ, которые обусловлены материалом изготовления и которые позволяют герметизировать стыки, находящиеся под давлением, например, резьбу на коллекторе.

Преимущества

• Термостойкость. Пленку можно использовать в диапазоне от -70 до +260 °С, что значительно расширяет возможный круг ее применения. Можно наматывать на трубы холодной, горячей воды, отопления и газа.
• Устойчивость к воздействиям. Не разрушается и не теряет своих свойств в агрессивных средах, например, химических – кислотных и щелочных. Не подвергается разрушению микроорганизмами. Качественно выполненная намотка прослужит дольше, чем лен.
• Безопасность. Материал трудногорюч, воспламеняется только при температуре свыше +560 °С. Не взрывоопасен.
• Антифрикционность. Снижает трение соединяемых элементов и не срывает резьбу.
• Длительность эксплуатации. Уплотнения пленкой служат до 13 лет – это является хорошим показателем по сравнению с другими уплотнительными материалами.
• Большой выбор. На сегодняшний день представлено разнообразие лент различной толщины и ширины от разных производителей. ФУМ стоит недорого и доступен каждому мастеру.

Недостатки

• Требовательность к качеству резьбы. Ржавчины и накипи быть не должно, иначе могут образовываться задиры, которые приведут к разгерметизации.
• Возможное изменение плотности. Пленка плохо выдерживает температурные скачки, из-за них меняется ее плотность, что приводит к разгерметизации.
• Токсичность. Выделяет токсические вещества при нагреве свыше +270 °С, несмотря на то что воспламеняется только при температуре от +560 °С.

Уплотнитель различается по ширине, толщине и маркам (сортам). Рассмотрим подробнее, для каких целей каждый из них лучше подходит.

Марки (сорта)

ФУМ-1 используется для герметизации стыков на промышленных и бытовых инженерных магистралях. Выдерживает агрессивные кислотные и щелочные среды, высокие температуры. Пленку этой марки используют на химических производствах и в цехах нефтепереработки, где трубопровод предназначен для транспортировки жидкостей и газов. Уплотнитель также подойдет для подключения летнего водопровода на даче. В составе содержится вазелиновое масло в качестве смазки.

ФУМ-2 предназначена для трубопроводов с кислородной средой и окислителями. Например, при прокладывании кислородопровода совместно с другими трубопроводами в крытых каналах в кислородных цехах и газификационных станциях. Обеспечивает очень прочную прослойку и выдерживает значительное давление. Не содержит смазки.

ФУМ-3 совмещает назначение первых двух типов уплотнителей, так как является их краевыми обрезками. Используется в трубопроводах с чистой, неагрессивной средой без примесей. Не содержит смазки.

Важные параметры

Ширина уплотнителя лежит в диапазоне от 10 до 100 мм. Толщина – от 0,1 до 2 мм. Эти параметры выбирают в зависимости от поставленной задачи. Если вы оказываете сантехнические услуги и работаете с резьбовыми соединениями различного размера, имеет смысл купить несколько мотков ФУМ-ленты, разной по толщине и ширине. Например, мелкая резьба 1/4″ встречается на манометрах – для нее подойдет лента шириной 12 мм, толщиной 0,075 – 0,1 мм. Более крупным диаметром – 3/8” и 1/2” обладает, например, газовый шланг, унитаз, смеситель, труба, ведущая к бассейну. Можно взять пленку около 20 мм в ширину и толщиной 0,2 мм.

Получается, что, чем крупнее соединение, тем шире и толще должен быть уплотнительный материал. Однако это правило можно регулировать количеством витков – тонкого уплотнителя можно намотать побольше, а толстого поменьше.

Пленка различается еще и по цвету. Желтая рекомендуется при монтаже газового оборудования, труб и фитингов, белая – для остальных соединений.

Лайфхак «Вечная резьба»

Фум-лента пригождается для резьбовых соединений в строении автомобиля: тормозных трубок, штуцеров, датчиков и пр. Если вы занимаетесь авторемонтом или заменой расходников самостоятельно, попробуйте обмотать новые соединения перед их обратной закруткой. Например, штуцер заднего суппорта перед техосмотром – даже через 3 года вы с легкостью его открутите. Попробуйте!

Лен паста эффективность дедовского метода

Сантехнический лен (или пакля) активно применялся в советские годы, но не утратил популярность и сегодня, несмотря на широкое разнообразие современных уплотнителей. Для герметизации резьбовых соединений льняная прядь использовалась в комбинации с суриком на олифе или специальной масляной краской. Главный действующий компонент обеих составов – свинец. В современных аналогах он встречается редко, а сам герметик не способен бороться с коррозией в полной мере.

В качестве альтернативного варианта применяются уплотнительные пасты серого цвета. Намотка на сухую категорически запрещена. Паста препятствует гниению и высыханию льна, играет важную роль для воды. Без ее применения на резьбовых соединениях с горячей водой и отоплении льняная прядь высыхает, рассыпается, появляются протечки. На поверхности трубопровода с холодной водой образуется черный налет со следами коррозии, возникнет течь

При прямом контакте с температурой воды более 90°С пакля сжимается и теряет свои свойства, именно поэтому так важно покрывать ее пастой, чтобы повысить температурный барьер и срок службы уплотнителя

Выбирая качественный материал для проведения герметизации резьбовых соединений, специалисты рекомендуют выбирать лен Unigarn и уплотнительную пасту Unipak. Такой уплотнитель легко демонтируется и заменяется в случае необходимости.

Вот основные плюсы применения сантехнического льна с пастой для крана горячей воды:

1. 1. Возможность намотки на трубы любой конструкции и диаметра.
2. 2. Намотка на грязные, мокрые и старые поверхности.
3. 3. Юстировка (регулирование) соединений на 45° и выше.
4. 4. Способность выдерживать температуру до 140°С, использовать для отопительных систем.
5. 5. Длительный срок эксплуатации при соблюдении правильной техники намотки.
6. 6. Дешевизна материала. Цена 100 г льна не превышает 100 рублей, хорошая паста стоит 200–250 рублей. Для домашнего использования такого комплекта хватит на большое количество соединений.

Также необходимо помнить, что лён – натуральный материал, он не содержит вредных примесей, подходит для соединения резьбовых соединений с питьевой водой.

Есть у материала и свои недостатки:

• паста пачкает руки, оставляет следы на белых пропиленовых трубах;
• неудобен для намотки на пластиковых и мелких резьбах;
• волокна льна путаются и создают неудобства при работе.

Работа с сантехническим льном требует сноровки и знаний. Главное хорошо притягивать паклю, прятать концы пряди, обеспечивать полное закрытие резьбового соединения и не жалеть уплотнительной пасты.

Как наматывать ленту фум на резьбу по часовой или против. Как наматывать фум-ленту на резьбу

Ввиду того, что фум лента – это необожженная фторопластовая пленка, она по праву считается отличным материалом для уплотнения резьбы и придания большей герметичности

К тому же она имеет хорошую термическую и химическую стойкость, что тоже немало важно. Я довольно часто использую ее в различных отраслях, но больше всего в водопроводном хозяйстве

В процессе периодических работ по наматыванию фум ленты, у меня сложилось несколько главных правил:

1. Предварительно я всегда очищаю рабочую поверхность резьбы, на которой в дальнейшем планирую делать подмотку. Удалив накопившуюся пыль, различные загрязнения и налеты ржавчины;

2. Аккуратно протираю резьбу растворителем или бензином и к дальнейшим действиям приступаю только после полного высыхания поверхности;

3. Саму ленту начинаю наматывать с конца резьбы, постепенно подвигаясь к началу. Для лучшего результата, ленту на резьбу с правосторонним направлением всегда наматываю по часовой стрелке, а вот на левостороннюю резьбу – наоборот;

4

Наматывая ленту, ее нужно постоянно держать в натянутом состоянии, здесь важно не переусердствовать и не разорвать ленту. Ведь только благодаря этому получится хорошая плотность и желаемая герметизация резьбовых соединений;

5. Конечно, для герметизации нужно сделать несколько витков. Я всегда ориентируюсь на диаметр и состояние резьбы, а также на само качество ленты (для резьбы с диаметром до 20 мм мне всегда хватает 4 витков, а для изделий свыше 20 мм – порядком 8 витков);

6. Чтобы намотанный слой ленты прослужил как можно дольше, я всегда прячу конец ленты подальше от края резьбы, чтобы он не мешал дальнейшему накручиванию соединительных элементов.

Правильная намотка фум-ленты

Если вдруг вы заболеете, обращайтесь за нетрадиционной медициной на сайт Паранормальная медицина.

Главные секреты правильной обмотки фум лентой

• Из-за того, что лента довольно скользкий материал – это может вызвать некоторые неудобства в процессе работы

Приступая к работе всегда нужно обращать свое внимание на то, чтобы резьба и руки были сухими

• Если нужно уменьшить слой обмотки или немного ослабить соединение в любом случае нужно удалять сразу весь слой ленты и приступать к обмотке заново. Ведь если этого не сделать, нарушается плотность намотанного материала и существенно ухудшается степень нужного уплотнения.

• По своему опыту никому не советую уже намотанную на резьбу ленту пытаться отмотать частями, так как повторное наложение приведет к полной потере герметизации.

С уверенностью могу сказать, что правильное использование фум ленты даже в неопытных руках позволит достичь желаемой герметичности резьбы любого диаметра.

Как использовать?

Перед началом работы с фум-лентой необходимо выполнить ряд обязательных подготовительных мероприятий с рабочим основанием.

Данные работы включают в себя следующие этапы:

• поверхность, на которую будет выполняться наматывание уплотнителя, должна быть чистая, поэтому все имеющиеся загрязнения и ржавчину нужно счистить и удалить. Для этого стоит воспользоваться металлической щеткой;
• рабочая область обезжиривается. Для этих целей можно использовать бензин либо же растворитель, что поможет избежать скольжения уплотнителя по деталям;
• работать с фум-лентой можно только после полного высыхания рабочего основания.

• После проведения подготовительных мероприятий производится намотка уплотнителя. Ленту нужно наматывать на резьбу строго по направлению движения часовой стрелки, поскольку в этом же направлении будет происходить монтаж соединительного патрубка. Движения должны быть плавными, поскольку чересчур энергичная работа с лентой может растянуть изделие и деформировать его. Однако слабая фиксация тоже может негативно сказаться, поскольку витки при такой работе будут неплотными.
• Количество слоев уплотнителя напрямую зависит от диаметра соединения, а также от толщины фум-ленты. Если диаметр трубы больше, а уплотнитель, приобретенный для герметизации, тоньше, тем больше понадобится выполнить витков материала. Например, для трубы диаметром 30 мм понадобится как минимум три слоя ленты, а для изделия с сечением 40 мм – минимум 4 витка. Кроме того, от диаметра соединения зависит глубина резьбы. Следует учитывать, что все пустоты, имеющиеся в соединении, необходимо будет заполнить материалом как можно плотнее.

Как использовать?

www.stroy-podskazka.ru

Лента ФУМ. Свойства. Размеры. Применение. (Лента из фторопластового уплотнительного материала)

Справка: Фторопластовый Уплотнительный Материал (ФУМ)

Это — профилированные изделия из фторопласта-4Д (тонкодисперсной модификации политетрафторэтилена), выпускается круглого, квадратного и прямоугольного сечения.

Существует три марки ФУМ:

ФУМ-В — для различных агрессивных сред общепромышленного типа;

ФУМ-Ф — для сильных окислителей;

ФУМ-О — для особо чистых сред и сильных окислителей.

Используется в качестве химически стойкого, самосмазывающегося набивочного и прокладочного материала, работающего при давлении среды до 6,3 МПа (64 кгс/см2) в диапазоне температур от -60 до +150°С (марки ФУМ-В и ФУМ-Ф) и до +200°С (марка ФУМ-О).

Показатели физико-механических свойств материала ФУМ

Лента ФУМ

Лента ФУМ — неспеченная пленка из фторопласта-4Д, тонкодисперсной модификации политетрафторэтилена. Лента предназначена для уплотнения резьбовых соединений трубопроводов из всех материалов и давлении среды до 9,8 МПа (100 кгс/см2) в любых агрессивных средах.

Заявленный диапазон температур: от -60 до +200°С, но наш опыт показывает, что для соединений, постоянно работающих при температурах выше 100оС, желательно найти другое решение. Выдерживают колебания температуры (до 200-250°С), обеспечивает легкое соединение и легкую разборку. Это позволяет применять муфтовые соединения на трубах из любых металлов, в том числе из нержавеющей стали, алюминия и т.д. Требует относительно хорошего качества резьб.

Лента ФУМ применяется в трубопроводах санитарного и пищевого назначения.

Не допускает повторного уплотнения, ослабления-подтягивания. Используется так: наматывается против хода резьбы внахлест (обеспечивает толщину), от конца трубы, соединение затягивается. Если герметичность не обеспечена — подтяните (ослаблять нельзя). Если опять не вышло – раскручивайте, снимайте ленту, начинайте сначала.

С помощью ленты ФУМ уплотняются системы, как с концентрированными, так и разбавленными растворами кислот и щелочей, системы со средами общепромышленного типа и работающие на сильнодействующих окислителях. В зависимости от применения лента ФУМ выпускается трех марок:

марка 1 — для уплотнения систем со средами общепромышленного типа, а также систем с сильнодействующими агрессивными средами (концентрированные или разбавленные растворы кислот и щелочей); содержит смазку — 17-20% масла вазелинового медицинского (ГОСТ 3164-78);

марка 2 — для уплотнения систем, работающих на кислороде и других сильнодействующих окислителях, не содержит смазку;

Если Вам вдруг попадется марка 3, то знайте, что марка 3 — представляет собой краевые части ленты ФУМ марок 1 и 2, а также пленки СКЛ, изготавливаемой по ОСТ 6-05-405-80. Служит для уплотнения систем со средами общепромышленного типа, а также систем с сильнодействующими агрессивными средами (концентрированные и разбавленные растворы кислот и щелочей);

Размеры и свойства ленты ФУМ:

tehtab.ru

С этим читают

Фум лента или нить. Что лучше наматывать на резьбу — лен, нить или фум-ленту

В данной статье, как и в видео, я попытаюсь разложить по полочкам довольно сложную и интересную тему, касающуюся того, чем лучше запаковывать резьбу. Помимо нескольких менее распространенных уплотнителей резьбы, о которых многие и не слышали, на рынке существует три основных конкурента в борьбе за сердца сантехников и всех, кто когда либо производил подмотку резьб в своем домашнем хозяйстве. Это ЛЕН, ФУМ-ЛЕНТА и НИТЬ.

В советские времена такого вопроса не стояло, так как кроме льна советская промышленность ничего другого просто не предлагала. Теперь же много лет не стихают споры сторонников «классического» подхода, то есть адептов льна и их «более современных» коллег, использующих фум-ленту и сантехническую нить. Кто же из них прав?

Дело в том, что среди этих трех уплотнительных материалов не существует явного фаворита и откровенного аутсайдера. Каждый уплотнитель хорош по-своему, а также имеет свои отрицательные стороны. Разберем их.

Сантехнический лен

Положительные стороны льна :

1. Абсолютно надежные соединения . Вековой опыт использования данного уплотнителя говорит о его абсолютной надежности. Если правильно намотать лен на резьбу, то беспокоиться за герметичность не нужно.
2. Низкая цена . Это самый дешевый уплотнитель, соотношение количества подмотанных резьб к затраченным деньгам явно в пользу льна.
3. Возможность юстировки . Соединение на льне с пастой даже через несколько лет можно немного подправить, подкрутить, немного открутить, но не более, чем на 45 градусов. При этом герметичность не будет нарушена.

Отрицательные стороны льна :

1. Скорость работы со льном весьма низкая . За время, затраченное на одну подмотку льном, можно подмотать несколько резьб нитью или фумкой. Если на объекте требуется паковать резьбы десятками и сотнями, это легко может вылиться в пол-дня разницы во времени. А время — деньги. Если вам требуется подмотать одну-две резьбы, то этот момент не принципиален.
2. Грязные руки . Дело в том, что лен используется совместно с уплотнительной пастой. Подробнее про пасту в этой статье. Эта паста очень маркая и после каждого ее использования руки требуется протирать.

  Фум-лента

Положительные стороны фум-ленты :

1. Скорость работы. Мотать резьбы фум-лентой — самый быстрый вариант.

Отрицательные стороны фум-ленты :

1. Требовательность к опыту . При всей кажущейся простоте использования фум-ленты, она очень коварна и требует опыта и знаний в намотке. Новичок скорее всего не сможет с первого раза намотать правильно. Также для разных видов резьбы имеется разные типы фум-ленты, отличающиеся по ширине и толщине, это тоже необходимо учитывать.
2. Ненадежность . Со мной будут спорить, но по моему мнению соединения на фум-ленте самые ненадежные. Я думаю, что данный факт в большинстве своем вызван причинами из пункта 1.
3. Невозможность юстировки . Если в процессе эксплуатации или ремонта трубопроводов и соединений немного повредить, сдвинуть, прокрутить соединение на фум-ленте, то оно неминуемо потечет. Чего не произойдет при использовании льна с пастой и нити.

  Сантехническая нить

Положительные стороны нити :

1. Нить хороша всем . Это самый современный материал, имеющий мало недостатков.
2. Доступно для новичков . Даже тот, кто ни разу в жизни не паковал резьбы, прочитав инструкцию или посмотрев видео на Ютубе, сможет с первого раза герметично запаковать резьбу с помощью нити. Она прощает ошибки и держит очень хорошо.
3. Возможность юстировки очень большая . Резьбовое соединение, подмотанное нитью можно юстировать вплоть до 180 градусов без потери герметичности.

Отрицательные свойства нити :

1. Цена . Нить является очень дорогим уплотнителем. Для домашнего использования при подмотке одной-двух резьб в год это не столь принципиально. Для профессионала, мотающего резьбы десятками в день, это может очень сильно бить по карману.
2. Необходимость ножа . Нить как правило очень крепкая и ее не разорвать руками. Всегда под рукой должен быть нож или ножницы, что сказывается на времени подмотки.

Выводы:

1. Нить — для домашнего использования и для тех профессионалов, кто не экономит деньги.
2. Лен — для профессионального использования.
3. Фум-лента — для временных соединений.

Простой способ намотки на резьбу

Технически уплотнитель представляет собой тонкую, неширокую ленточку, намотанную на бобину. Оттенки – белый и кремовый. Задача обмотки – не оставить зазора для протечки воды или другой жидкости. Учитывают, что стандартная резьба всегда идет по часовой стрелке слева направо.

Чтобы обмотать место стыка конец ленты освобождают и прикрепляют к резьбе. Катушку держать в сторону сматывания, чтобы фумка была в постоянном натяжении против часовой стрелки. Ее постоянно подтягивают, равномерно сдвигая на половину, чтобы был хороший нахлест на предыдущий слой.

Второй этап – готовую обмотку притирают пальцами к основанию настолько, чтобы она буквально въелась в резьбу и проступили ребра. Так легко накрутить вторую половину конструкции, а подложка из ленты обеспечит надежную герметичность соединения.

Важно! Лента должна плотно облегать трубу, не пузыриться и лежать гладко. Если вы первый раз работаете с фум лентой или соединения на ней не получаются и быстро текут, воспользуйтесь нашим кратким руководством

Буквально за 2 минуты вы узнаете, как правильно намотать фум ленту на резьбу и избежать распространенных ошибок

Если вы первый раз работаете с фум лентой или соединения на ней не получаются и быстро текут, воспользуйтесь нашим кратким руководством. Буквально за 2 минуты вы узнаете, как правильно намотать фум ленту на резьбу и избежать распространенных ошибок.

Подготовка

Начнем с того, что никто и никогда не скажет точно, сколько оборотов фум ленты надо делать. Для каждого соединения все индивидуально и зависит как от диаметра резьбы, хода резьбы, так и от размеров самой ленты. Фум лента различается по ширине и толщине. Единственное, что можно гарантировать — чем толще лента, тем меньше оборотов требуется.

Подготовка к сборке соединения обычно начинается с покупки нескольких катушек ФУМа. Это необходимо, чтобы опытным путем определить количество витков ленты и размер для конкретной резьбы. Кроме того, перед тем, как наматывать фум ленту на резьбу, надо набить руку и сделать несколько холостых намоток.

Фум ленту для воды и газа проверяют на прочность простым методом — растягивают. Нить не должна рваться словно бумага, а выдерживать достаточное натяжение, равное 2-3 оборотам. Эластичность нити доказывает ее качество.

Для соединений на ФУМе выбирают чистую или очищенную от прежних уплотнителей резьбу с насечками. Если производитель их не нанес, сделайте сами. Насечки не дадут ленте сползти и защитят от протечки.

Намотка

Итак, перед вами несколько катушек ленты и резьба. Есть два варианта, которыми любят пользоваться при намотке фум ленты:

Первый. Всей шириной, если лента совпадает с размером резьбы (т.е. с шириной резьбы). При этом ленту слегка натягивают и вдавливают в резьбу — так, чтобы она проваливалась в каждый виток. Резьба должна полностью скрыться под лентой, а ФУМ плотно облегать герметизируемую поверхность. Соединение собирают сначала вручную, а затем стягивают ключом с усилием.

Второй. В этом случае намотка фум ленты происходит по типу нити. Подходит для соединений на мелкой резьбе или при использовании узкой ленты. ФУМ растягивают в нить и по часовой стрелке укладывают в каждую впадину, пока резьба не скроется. Витки можно делать крест-накрест или плавно двигаться по ходу резьбы и обратно. Скрутку выполняют аналогично — руками и ключом.

Можно сказать лишь приблизительно, сколько наматывать фум ленты. Для резьбы 1 дюйм и ленты шириной 19 мм и толщиной 0,2 мм достаточно примерно 5 оборотов. Но не факт, что именно такая лента окажется у вас под рукой. Поэтому ориентируйтесь на размеры купленного материала и деталей.

Если сравнить с уплотнением на льне, то оборотов фум ленты должно быть больше, поскольку она дает усадку.

Пользоваться фум лентой удобнее, чем льном, но тонкостей хватает. Без опыта работы качественного соединения не добиться. Новичкам мы советуем или отказаться от ФУМа вовсе, и взять сантехническую нить, или уплотнять несложные участки, где возможная протечка не приведет к масштабным последствиям.

Сфера применения — где и как как использовать фум ленту

Этот герметик отлично подойдет для:

• Замены прокладок и уплотнительных колец
• Временных соединений
• Установки смесителей, душевых шлангов и леек
• Пластиковой; тонкой резьбы

Альтернатива фум ленте — сантехническая нить. Универсальна, удобна в намотке, позволяет регулировать соединение без потери герметичности. С учетом ее экономичного расхода стоимость одного соединения на нити и ленте примерно одинакова.
