Что такое светодиодная лента: виды, питание, мощность, подключение, крепление, выбор

Устройство светодиода.

Led-диод состоит из полупроводникового кристалла, который закреплен на подложке, корпуса с контактами и оптической системы.

Устройства индикаторных (DIP), плоских (SMD) и СОВ элементов различаются снаружи.

Конструктивное устройство DIP.

DIР-светодиод в разрезе.

В основании прибора монтируются контакты. Кристалл (один или несколько) закреплен на катоде. К кристаллу присоединяется проволока. Она соединяет полупроводники с анодом. Это необходимо для группировки двух проводников с различными типами проводимости. Сверху led-элемент герметично покрывается линзой. Корпус устройства изготавливается в виде цилиндра из эпоксидной смолы, край которого обрезан со стороны катода. Монтаж led-элемента происходит путем пайки длинных выводов.

Конструктивное устройство SMD.

SMD-светодиод в разрезе.

Корпус изготавливается параллелепипедом. Его основа – теплоотвод от кристалла. На  нее монтируется полупроводниковый элемент. Контактный провод соединяет его с анодом. Контакты выполняются плоскими. Сверху элемент герметично накрывается линзой.

Конструктивное устройство СОВ.

COB-технология – новейшее направление в производстве.

Такие светоизлучающие диоды имеют в основании теплопроводящую подложку (обычно алюминиевую). На нее непроводящим клеем закрепляют полупроводниковые кристаллы, которые объединены по последовательно-параллельной схеме. Сверху все покрывается люминофором.

Такой тип led легко монтируется, выдает хороший световой поток и не искажает цвета. Востребованы в производстве небольших, ярких прожекторов и декоративной подсветки. В отличие от DIP и SMD способны работать при повышенных температурах. Но из-за своего устройства имеют меньший срок эксплуатации по сравнению.

Если на одной подложке смонтировано множество кристаллов, то такой led-элемент называется светодиодной матрицей.

Конструктивное устройство PCB Star.

Состоит из одного большого кристалла, который монтируется на алюминиевую подложку в форме звезды. За счет увеличенной площади кристалла повышается мощность светодиода. Упрощается его фокусировка. Поэтому РCB Star востребованы в производстве ярких источников света: от фонариков до прожекторов.

Принцип работы.

Кристалл состоит из полупроводниковых материалов, которые расположены слоями. Свечение появляется после протекания электричества между границами их соприкосновения. В одном полупроводнике (n) преобладают электроны (отрицательные частицы), а в другом (p) –  ионы – дырки (положительные частицы). Полупроводниковые соединения способны пропускать электричество только  от p -слоя к n -слою, т.е. в одну сторону.

Схема появления излучения.

Под воздействием электричества электроны из n-слоя и дырки из р-слоя начинают двигаться к р-n-переходу. Происходит рекомбинация дырки и электрона — между р-n-границей протекает ток. Электроны переходят на низший энергетический уровень, с высоких орбиталей на более низкие. Освобождается энергия, которая  излучается в виде фотонов.

Описанный процесс протекает во всех полупроводниковых диодах. Но длина волны фотона не всегда находится в заметном человеческому глазу спектре. Для появления видимости необходимо движение элементарных частиц в определенном интервале: от 400 до 700 нм. Это достигается подбором определенных химических веществ. У каждого есть особая длина волны и цвет излучения.

Самые удачные материалы получаются из соединений типа AIIIBV и AIIBVI где II, III, V и VI – валентности элементов. Например, уже упоминавшийся арсенид галлия, фосфат индия или селенид цинка  и теллурид кадмия. Подобные соединения называют прямозонными. Возможно получение разнообразных  по свечению светодиодов: от ультрафиолетовых до инфракрасных.

К другой группе относятся непрямозонные полупроводники. Это карбид кремния, сам кремний, германий и другие. Диоды из них свет светят очень неярко. Впрочем, научные работы по использованию таких веществ продолжаются. Основные поиски решения ведутся в области технологий квантовых точек и фотонных кристаллов.

Кроме света при p-n-переходе освобождается еще и тепло. Для его отвода необходим теплоотвод (часто в этой роли выступает корпус изделия) или радиатор.

Какие бывают светодиодные ленты

Чтобы разобраться в видах диодных лент, подходящих для конкретной задачи освещения, следует обратить внимание на тип свечения светодиодов, особенности конструкции и маркировки. Рассмотрим существующие разновидности лент

Одноцветные ленты

Одноцветные ленты (SMD) обеспечивают поток света одного цветового оттенка в зависимости от установленных диодов. Наиболее распространены доступные в ценовом отношении ленты с белыми кристаллами, немного больше придется заплатить за синий, зеленый  и красный цвета. Смешанные оттенки исходных основных цветов – оранжевый, бирюзовый, сиреневый – самые дорогие.

Покупательский спрос регулирует не только достаточно высокая цена. Достижение желаемого цветового эффекта обеспечивается нанесением на кристалл люминифиора, что приводит к снижению яркости свечения. Для декоративной подсветки ленты нестандартного цвета подойдут, однако основные задачи освещения решают светодиоды белого цвета, поэтому спрос на них выше.

МногоцветныеRGB ленты

В отличие отодноцветных RGB-ленты могут менять оттенки. Многоцветные ленты выдают сразу несколько цветов за счет того, что в их конструкцию включены светодиоды с тремя кристаллами.По первым буквамв английском варианте названия используемых красного,зеленого и синегоцветов разновидность классифицируется как RGB-лента. Свет различной интенсивности, проходя через кристаллы, смешивается. Таким образом, регулируя интенсивность свечения отдельных диодов можно добиться любого требуемого оттенка, за исключением чистого белого цвета. Если белое свечение все же может понадобиться, лучше выбрать ленту с четырьмя видами кристаллов WRGB, включая белые (W).

Ленты бегущий огонь

Оттенок свечения многоцветной ленты, как и его яркость зависит от сигнала RGB-контроллера. Установка этого обязательного элемента дает возможность при включении светодиодной ленты создать эффект попеременной смены оттенков цвета. Ленты в виде бегущих по дорожке разноцветных огоньков поначалу кажутся привлекательными, однако редко приживаются в жилых интерьерах именно как бегущая дорожка. Пользователи определяются с цветом подсветки и задают через контроллер постоянные параметры однотонного свечения.

Ленты бокового свечения

При расположении светодиодов по торцу ленты свет распространяется, в отличие от прямой направленности обычных лент, параллельно поверхности, на которую ленту прикрепляют. Этот вариант удобен для внешней подсветки боковых поверхностей, контуров вывесок, букв в названиях магазинов. В интерьере не слепящие глаза ленты бокового свечения можно встретить на мониторах, торцах плазменных панелей. Благодаря гибкости боковой LED ленты стала возможна контражурная подсветка, широко применяемая в автотюнинге.

Каждый из видов лент может быть представлен в открытом варианте.

Герметичные ленты

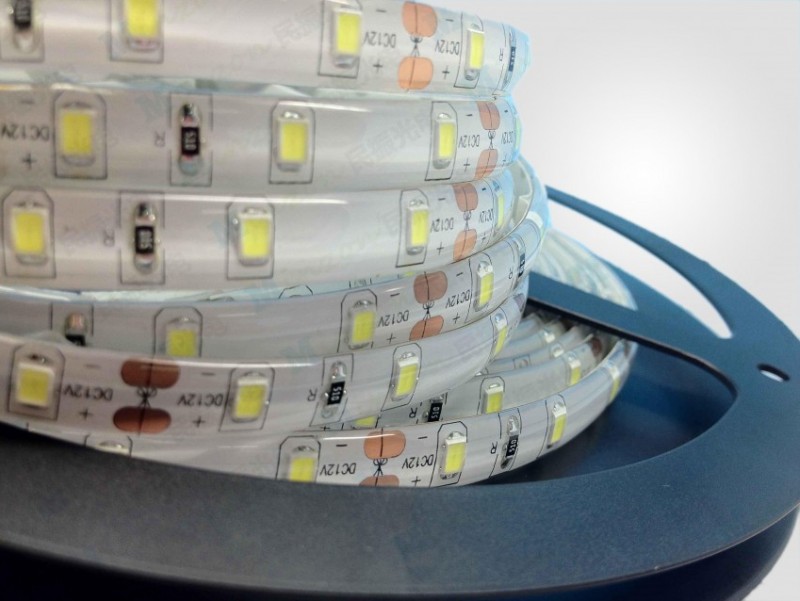

Герметичные ленты более практичны по причине защищенности от воды и пыли. Для герметизации используется силиконовая оболочка. Герметичные ленты могут применяться в условиях повышенной влажности и перепадов температур (ванная, баня), для подсветки бассейнов, аквариумов, беседок, пешеходных дорожек, элементов фасадов, бамперов автомобилей. Они обозначаются индексом IP68.

Маркировка светодиодных лент

Качественная продукция обязательно сопровождается маркировкой.  Производитель снабжает изделие полным описанием, что позволяет безошибочно выбрать подходящую по требованиям ленту. В маркировке указываются следующие характеристики:

• вид диодной ленты;
• размеры и тип светодиодов;
• оттенок цвета свечения;
• подходящее напряжение;
• рядность и плотностьсветодиодов (количество штук в одном метре).

Разобравшись с логикой и принципами маркировки, легко определиться с выбором представленных в продаже лент.

В каких местах светодиодные ленты эффективны

Применение светодиодных лент имеет широкий спектр ввиду их изящности и малого потребления электроэнергии. Весьма эффективно и красочно светильники смотрятся:

При освещении подвесных потолков, особенно в труднодоступных местах, заменяя порой всем привычные люстры.

•  В декоративной подсветке в нишах стен.
• С помощью светодиодных лент можно осветить как стыки стен с полом, так и просто оборудовать освещение, идущее с пола.

• При входе в квартиру или дом в виде окантовки дверей.
• Освещение рабочего места на кухне над столешницей и мойкой посуды.

В ванных комнатах и в самой ванне.

Вокруг выключателей, розеток.

При наличии в квартире аквариума или террариума подсветка из светодиодных лент будет выглядеть весьма экзотично.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

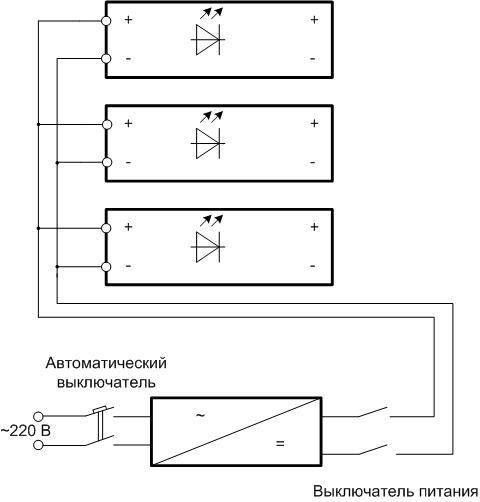

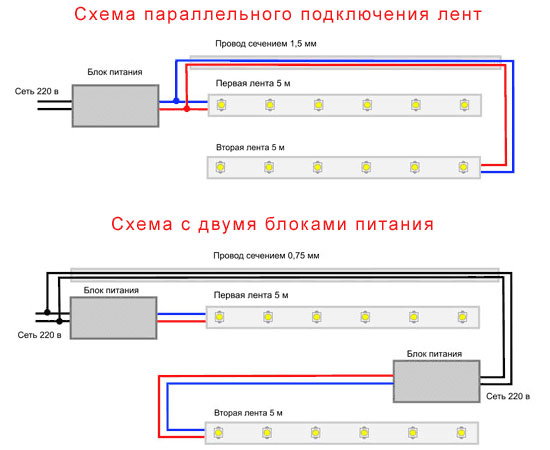

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

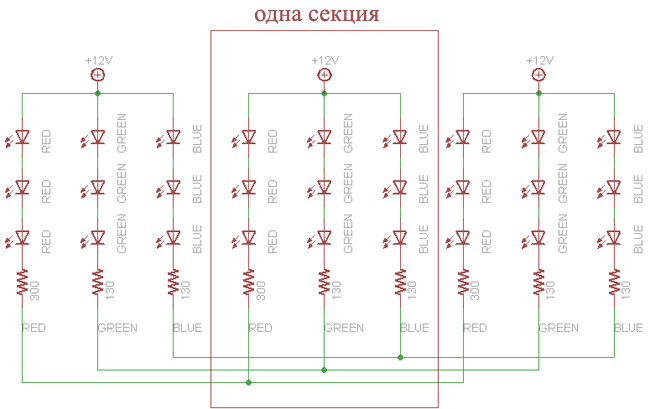

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Особенности монтажа

Большинство производителей делают светодиодные ленты для подсветки с самоклеящейся основой. Такой двухсторонний скотч позволит легко и быстро монтировать лед-полоску на гипсокартон, дерево, штукатурку, металл.

Однако при ее установке нужно учитывать, что led-кристаллы во время свечения выделяют тепло, и чем они ярче, тем его больше – настолько, что может повредить сами диоды. Поэтому рассмотрим, как сделать монтаж лэд-системы с радиатором и без, и что использовать в качестве материала для отведения тепла.

На радиаторе или без

Вопрос о том, нужен ли
радиатор для лед-подсветки решить просто: для led-элементов габаритами 3528 –
2835 и ниже, расположенными на светодиодной ленте в один ряд с плотностью не
выше 60 штук на один метр, отведение тепла не требуется. При отличающихся от
этих параметров для диодных лент обязательно понадобится отвод нагрева.

Первыми признаками поражения кристаллов является ухудшение их яркости. Например, свечение лэд-полоски 5050 после непрерывной работы в течение трех десятков часов без батареи по сравнению с новой стало настолько хуже, что разницу можно было видеть невооруженным глазом.

Что использовать как радиатор

В качестве радиатора
для отвода тепла от светодиодной подсветки на базе лед-полоски лучше использовать
дюралюминиевый или стальной оцинкованный профиль. Такие материалы отличаются
идеальными теплопроводными показателями. Лучшим решением будут уголки, полоски
или П-профили из этих сплавов. Led-лента закрепляется на них также, как и на
любую другую поверхность – самоклеящейся основой (изначально обезжирив и
зачистив металл). Для более надежной фиксации основу радиатора можно
предварительно слегка подогреть строительным феном.

Как соединить светодиодную ленту

Быстро соединить

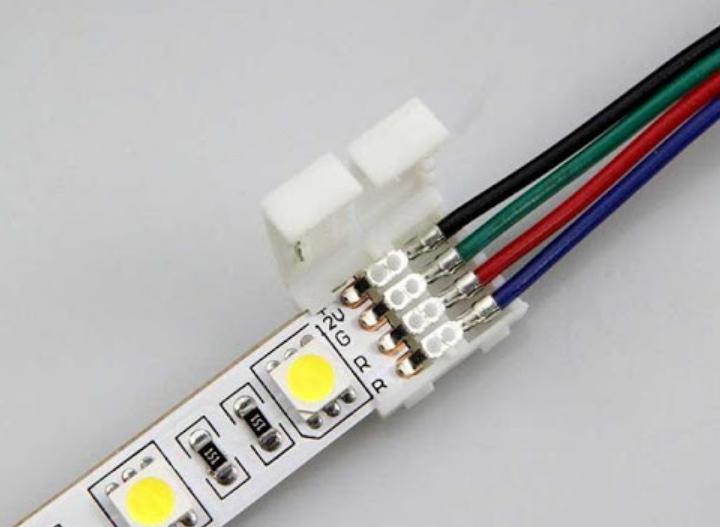

светодиодную ленту с блоком питания или контроллером можно с помощью
специальных зажимных устройств – коннекторов. Главное при их выборе, чтобы
количество контактов соответствовало их числу на лед-полоске. Например, для монохрома
– это два, а для RGB – четыре. Перед началом процедуры необходимо
удостовериться, что клеммы на материале полоски открыты.

На влагостойких моделях
они покрыты слоем силикона. Его нужно снять острым лезвием с лицевой стороны
(противоположному самоклеящемуся слою), не повредив материал. Далее
светодиодная полоска аккуратно вставляется в коннектор, и крышка зажима плотно
закрывается. Соединение готово и при правильном подходе будет исправно на
протяжении многих лет службы.

Производство светодиодов

В светодиодах свет излучает p-n переход, образованный двумя полупроводниковыми материалами огромной степени чистоты. В миллионах и десятках миллионов атомов полупроводникового кремния или германия, может присутствовать один или несколько атомов другого вещества-примеси. Если в полупроводник n- или p-типа ввести строго определенное количество легирующего металла, то получается сплав с требуемыми характеристиками.

Для изготовления кристалла светодиода с p-n переходом необходимо провести десятки технологических операций. Это:

• нагрев до строго определенной температуры;
• испарение металла в вакууме;
• осаждение металлических паров на поверхность полупроводника строго определенное время;
• поверхность должна иметь заданную температуру;
• давление в камере – точно соответствовать требуемому и мн. др.

С высокой точностью выдержать требуемые параметры всех операций невозможно. Поэтому операций выполняют с технологическими допусками – отклонениями. Даже в одной партии полупроводниковых приборов, изготовленных в один день возможен разброс параметров от десятков процентов до нескольких раз.

Готовые светодиоды в технологические партии сортируют по величине важнейших параметров, например по световому потоку, 10 Лм с точностью ± 5, 10 или 20%.

Американцы и англичане дискрет малой величины назвали bin или rank, а операцию сортировки каких-то предметов – биновка, распиновка или ранжирование.

Производство светодиодов ведут по важнейшим параметрам:

• величина светового потока;
• прямое рабочее напряжение на p-n переходе;
• оттенок свечения или цветовая температура и др. параметры.

Величина дискретизации в бинах конкретного светодиода дает инженерам информацию, как быстро он деградирует, т. е. меняет оттенок свечения, уменьшает яркость, качество света и цветовоспроизведения – Ra или CRI.

Светодиоды по bin-группам, например по цветопередаче сортируют люди-эксперты, а если параметр можно измерить – по приборам.

Как оценить качество сборки светодиодной ленты

При покупке светодиодной ленты в магазине необходимо визуально оценить качество её изготовления. Она не должна иметь нарушений защитного слоя, состоять из нескольких лент спаянных между собой, выглядеть неаккуратно, а светодиоды должны быть распределены равномерно по всей ленте. Если имеется возможность подключить ленту к питанию и проверить качество освещения, то стоит оценить равномерность свечения и яркость ленты. Цвет, должен соответствовать указанному в технических характеристиках. Блок питания должен иметь мощность больше, чем у ленты с запасом, чтобы избежать перегрева и выхода из строя.

Как подобрать блок питания для светодиодной ленты по техническим характеристикам, расчёт мощности

Схемы подключения светодиодных лент к сети 220 В и способы соединения лент между собой

Что такое цветовая температура светодиодных ламп?

Как правильно расположить точечные светильники на натяжном потолке

Правильная организация освещения на кухне: правила и требования, декоративные идеи

Что такое галогенная лампа, где используется, как выбрать галогенную лампу для дома

Плюсы и минусы светодиодов SMD

Несмотря на более низкую мощность по сравнению с люминесцентными лампами, светодиоды данного типа относятся к одним из наиболее перспективных. За счет белого излучения обеспечивается высокая точность передачи цветов и оттенков. SMD светодиоды за счет отличной световой отдачи, достигающей 146 люменов на Вт, позволяют экономить электрическую энергию в системах освещения.

Конструкции этих светодиодных источников света отличаются повышенной устойчивостью к вибрациям и механическому воздействию. Поэтому они активно используются в промышленном и уличном освещении. Срок службы таких светодиодов составляет около 30 тыс. часов, при ежедневной работе не менее чем 8 часов. Все типы устройств, в том числе SMD 3528, SMD 5050 и другие способны выдерживать любое количество циклов включений и выключений.

Светильники SMD отличаются широким спектром цветовой гаммы, куда входит не только интенсивность излучения, но и оттенки. В связи с этим отпадает надобность в использовании светофильтров. Многие светодиоды, например, SMD 5630 и SMD 5730 обладают низкой инерционностью, то есть они сразу начинают работать на полную мощность. Не нужно ждать нагрева и последующего свечения, как это бывает у обычных светильников.

Светодиоды SMD 3014, SMD 2835 и прочие аналогичные элементы отличаются разными углами излучения. Во время работы происходит генерация направленного светового потока, освещающего конкретную площадь, а не все окружающее пространство. Несомненным достоинством таких светильников является их абсолютная нечувствительность к холодам.

В качестве недостатков можно отметить непереносимость высоких температур, требующая проведения дополнительных мероприятий по вентиляции и отводу тепла. Следует отметить и высокую стоимость этих устройств, которая полностью окупается в процессе дальнейшей эксплуатации.

Основные ошибки подключения лент

Все основные ошибки связаны либо с некорректным подключением светодиодных лент, либо с неправильным их монтажом. Давайте разберем каждую в отдельности.

Некорректное подключение

1. Последовательное подключение лент друг к другу, особенно длиной более 3 метров.

1. Подсоединение лент к трансформаторному блоку, рассчитанному на выдачу большей мощности (с большим напряжением).

Неправильный монтаж (расположение)

1. Светодиоды все-таки нагреваются во время работы, особенно с учетом того, что на 1 погонном метре ленты их несколько десятков. Поэтому располагаться они должны исключительно на затененных, не нагревающихся поверхностях, с температурой, не выше +40°С. Рабочая температура окружающей среды при этом не должна быть более +45°С. Все нагревающие приборы, а также лампы накаливания должны находиться от ленты на расстоянии, не менее 60 см.
2. Светящаяся лента не должна соприкасаться ни с какими другими объектами и поверхностями. Не должно быть перетираний, сильных изломов. Ее не должно задевать кромкой двери и пр.

Ошибки подключения светодиодных лент чреваты коротким замыканием различной мощности

Поэтому логичнее всего уделить внимание данному вопросу еще на стадии проектирования схемы подсветки

Как сделать лампочку своими руками

Схема состоит из высоковольтного конденсатора, низкореактивного сопротивления для понижения тока, двух резисторов и конденсатора на положительном источнике для снижения входного напряжения и колебаний сети. Фактически коррекция всплеска производится C2, установленным после моста (между R2 и R3). Все мгновенные скачки напряжения эффективно поглощаются этим конденсатором, обеспечивая чистое и безопасное напряжение для встроенных светодиодов на следующем этапе схемы.

Список деталей:

• R1 = 1M ¼ Вт;
• R2, R3 = 100 Ом, 1 ватт;
• C1 = 474/400 В или 0,5 мкФ/400 В PPC;
• C2, C3 = 4,7 мкФ/250 В;
• D1-D4 = 1N4007;
• рассеиватель.

Самодельные LED имеют защиту, а их срок службы увеличен путём добавления стабилитрона по линиям питания. Показанное значение zener составляет 310 В/2 Вт, и подходит, если LED включает в себя светодиоды от 93 до 96 В. Для другого, меньшего количества светодиодных строк необходимо уменьшить значение zener в соответствии с общим вычислением прямого напряжения светодиодной строки.

Например, если используется 50 светодиодная строка, а светодиод имеет 3,3 В, то рассчитываем 50×3,3 = 165 В, поэтому стабилизатора на 170 В будет достаточно, чтоб защитить светодиод.

Автоматическая цепь ночного освещения LED

Схема автоматически включит ночью лампу и отключит через заданное время, используя несколько транзисторов и таймер NE555. Схема недорогая и простая в установке. В качестве датчика здесь используется LDR. В дневное время сопротивление LDR будет низким, напряжение на нем упадет, а транзистор Q1 будет находиться в режиме проводки. Когда освещённость в помещении падает, сопротивление LDR увеличивается, как и напряжение на нем. Транзистор Q1 выключается. База Q2 подключена к эмиттеру Q1 и поэтому Q2 смещается и, в свою очередь, включает IC1.

NE555 автоматически включается при включении питания. Автоматический запуск происходит с помощью конденсатора C2. Выход IC1 остаётся высоким в течение времени, определяемого резистором R5 и конденсатором C4. Когда на выходе IC1 поступает транзистор Q3, он включается, запускает триггер T1 и лампа светится. В цепь входит 9-вольтная батарея для питания таймера во время сбоёв питания. Резистор R1, диод D1, конденсатор C1 и Zener D3 образуют секцию питания схемы. R7 и R8 являются токоограничивающими резисторами .

Схема светодиодного освещения своими руками

Примечания:

1. Предустановка R2 может использоваться для настройки чувствительности схемы.
2. Предустановку R5 можно использовать для настройки времени включения лампы.
3. При R5 @ 4,7M время включения будет около трёх часов.
4. Мощность L1 не должна превышать 200 Вт.
5. Для BT136 рекомендуется использовать радиатор.
6. IC1 должен быть установлен на держателе.

Виды диодной ленты

Светодиодные полосы классифицируются по
различным признакам:

• цвету;
• температуре
  цвета;
• виду
  диодов;
• плотности
  элементов;
• направленности
  светового потока;
• уровню
  защиты.

Многоцветные полосы (RGB) изготовлены из
диодов с тремя кристаллами. Цвет излучаемого света меняется при помощи
специального контроллера. Он дает возможность управлять яркостью и цветностью
автоматически, включать и выключать систему подсветки дистанционно.

Особый вид многоцветных светодиодных лент
– RGBW. В них вместе с цветными светодиодами
устанавливаются белые с холодным свечением. Белый канал используется для
смягчения цветного свечения или отдельно.

Предлагаются так же светодиодные полосы MIX, состоящие из белых диодов, излучающих различные оттенки
(от теплого желтоватого до холодного синеватого).
Меняя
яркость свечения отдельных каналов меняется цветовая температура излучения.
Более современный вариант – изделие D-MIX, позволяющее
создавать оттенки, идеальные по однородности.

В барах, ресторанах, рекламных щитах
используются полосы с контроллером «Бегущий огонь», позволяющим создавать
сложные динамические и световые эффекты. RGB-лента Pixel Light управляется
контроллером, управляющим каждым светодиодом при создании 2D
видеоэффектов.

По способу установки чипов ленты делятся на DIP и SMD. Первые состоят из цилиндрических диодов с различным диаметром, оснащенных двумя длинными выводами. Готовое изделие выглядит как цепочка небольших цилиндров. Этот вид подсветки используется в вывесках и для тюнинга транспортных средств.

SMD и резисторы
устанавливаются на плату. Готовые изделия плоские, самые популярные SMD 3528 и
5050 белого цвета. К поверхности светодиодная полоса крепится при помощи липкой
ленты на изнаночной стороне.

На метре стандартной светодиодной ленты
на 12 вольт 30 или 60 чипов. При увеличении плотности в 2 раза в маркировке
изделия указывается «х2». Если элементы размещены в 2 ряда, ставится маркировка
«2х2», плотность возрастает до 120 или 240 элементов на метр.

Направленность свечения зависит от
расположения диодных элементов на плате. Фронтальные изделия излучают свет
перпендикулярно плоскости под углом 120 градусов. При торцевом размещении чипов
свет излучается вдоль платы (под углом 90 градусов). Для изготовления полос с
боковым свечением используются элементы DIP и SMD 335.

Степень защиты в маркировке обозначается
буквами «IP»
и цифрами. Первая – защищенность от проникновения посторонних предметов, вторая
– от влаги (00 ставится на изделия, у которых защита полностью отсутствует).
Для жилых помещений используются полосы с цифрой 20. Для использования на улице
нужно купить изделие с цифрой 43, для ванной, сауны, бассейна – 65 или 67.

То, как подсветка будет выглядеть после выключения, зависит от цвета основы. Она бывает прозрачная, белая, серая, коричневая, черная.

Часто задаваемые вопросы

Как рассчитать длину ленты

Расчет производится с учетом мощности одного метра и протяженности контура. От требуемой величина яркости светового потока будет зависеть и необходимая длина светодиодной ленты.

Что надо, чтобы светодиодная лента работала долго

Чтобы купленная светодиодная лента прослужила отведенное производителем количество часов, при эксплуатации следует соблюдать некоторые правила:

• питание должно подаваться от источника с постоянным напряжением, не превышающим указанный допустимый показатель;
• класс защиты должен строго соответствовать условиям эксплуатации;
• лента не должна подвергаться воздействию химически агрессивных паров;
• температурапри работе ленты не должна выходить за пределы допустимого диапазона (от -25 до +45 градусов);
• ленты не монтируют на нагревающиеся поверхности, не протирают и исключают механическое воздействие.

Знание особенностей монтажа и эксплуатации позволяет использовать даже недорогие ленты в течение длительного срока.

Почему ленту можно резать только в определенных местах?

На токопроводящих полосках есть отметки возможного разреза в местах контактных площадок для подключения проводов. Только там ленту можно разделить на части по пунктирной линии с изображением ножниц.

В RGB лентеразноцветные или только трехцветные светодиоды?

Оттенки цвета создаются при свечении трех разных кристаллов.Их излучение смешивается, и в итоге стандартную трехцветную ленту можно принять за изделие с диодами разных оттенков.

Можно ли светодиодную ленту использовать под водой?

Не боятся влаги ленты со степенью защиты IP65 и выше. IP68 может работать при погружении под воду на длительное время благодарявлагозащищенной оболочке из силикона.

Почему у длинной ленты удаленные светодиоды тусклые?

При монтаже ленты слишком большой длины по мере удаления от элементов питания происходит потеря напряжения, чем и обусловлено снижение мощности свечения.

Для какого освещения можно использовать светодиодную ленту?

Светодиодные ленты достаточной мощности успешно используют для основного освещения. Это экономически выгодно за счет малого энергопотребления, длительного срока службы и простоте обслуживания.

Какое рабочее напряжение для светодиодной ленты?

Используются лампы с питанием от сетевого напряжения 220В, а также разновидности с рабочими показателями напряжения 12, 24 и 36 В.

Фото светодиодной ленты своими руками

Также рекомендуем просмотреть:

• Вентилятор своими руками
• Прикормка своими руками
• Откатные ворота своими руками
• Ремонт компьютера своими руками
• Станок по дереву своими руками
• Столешница своими руками
• Брусья своими руками
• Лампа своими руками
• Котел своими руками
• Установка кондиционера своими руками
• Отопление своими руками
• Фильтр для воды своими руками
• Как сделать нож своими руками
• Усилитель сигнала своими руками
• Ремонт телевизора своими руками
• Зарядное для аккумулятора своими руками
• Точечная сварка своими руками
• Дымогенератор своими руками
• Металлоискатель своими руками
• Ремонт стиральных машин своими руками
• Ремонт холодильника своими руками
• Антенна своими руками
• Ремонт велосипеда своими руками
• Сварочный аппарат своими руками
• Холодная ковка своими руками
• Трубогиб своими руками
• Дымоход своими руками
• Заземление своими руками
• Стеллаж своими руками
• Блок питания своими руками
• Светильник своими руками
• Жалюзи своими руками
• Нивелир своими руками
• Замена ремня ГРМ своими руками
• Лодка своими руками
• Как сделать насос своими руками
• Компрессор своими руками
• Усилитель звука своими руками
• Аквариум своими руками
• Сверлильный станок своими руками

Схема подключения

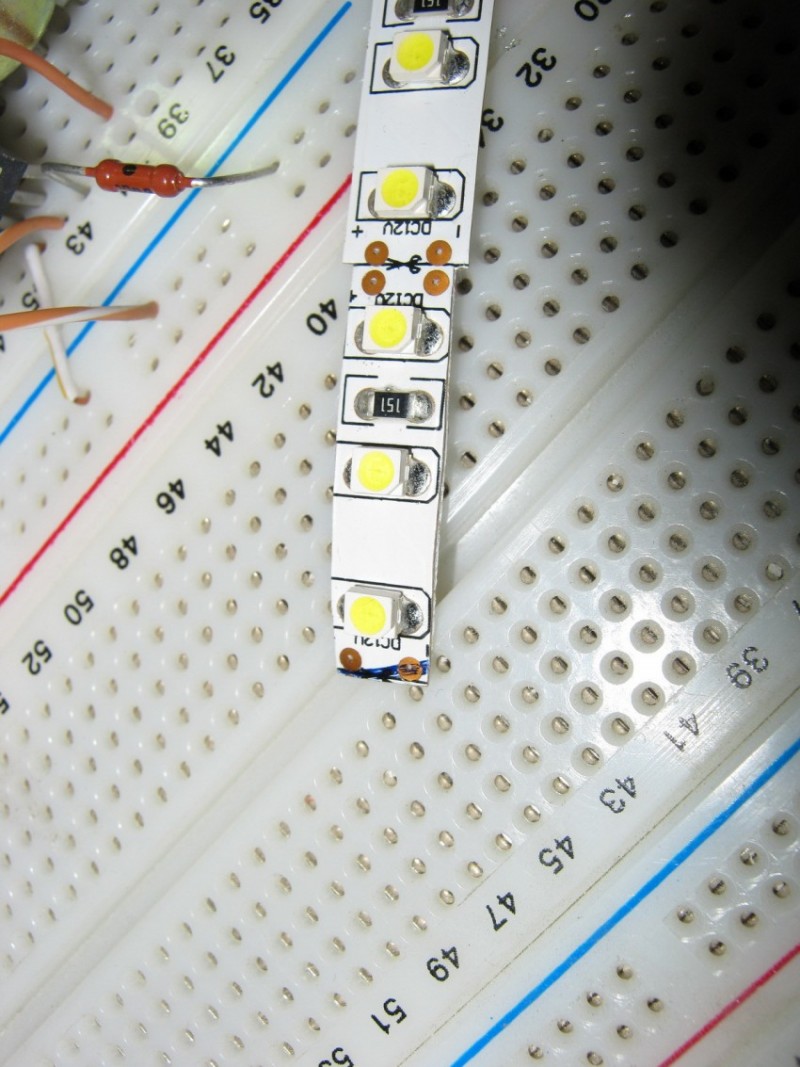

Светодиодная лента представляет собой бухту, которую можно разрезать в определенных местах. Если следовать этому правилу, то самый короткий отрезок будет содержать несколько последовательно соединенных светодиодов и резистор.

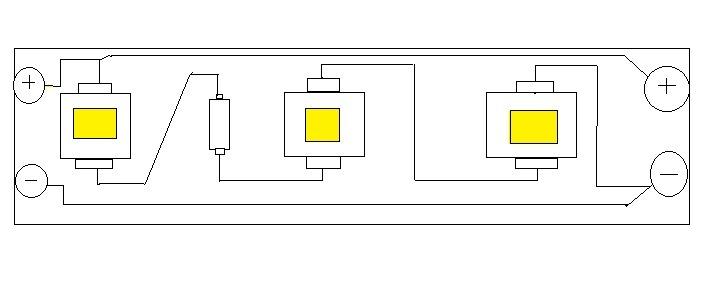

Схема отрезка монохромного осветительного прибора.

Схема RGB(RGBW)-ленты несколько сложнее, но принцип тот же – при разрезании в установленных местах можно получить отрезок с последовательно соединенными элементами.

Схема RGB-осветителя.

Если резать не соседние терминалы, то можно получить несколько таких отрезков, соединенных между собой. Поэтому заготовленные куски ленты также подключаются параллельно друг другу, но соединять их надо последовательно. Так построена схема этого светильника.

Для сборки полной схемы потребуется источник питания на соответствующее напряжение и потребляемый ток, который равен току полной длины используемого полотна с запасом 20-30%. Светодиоды нетребовательны ко многим параметрам питающего напряжения, поэтому им не нужен блок питания с хорошим сглаживающим фильтром или даже со стабилизатором. Вполне подойдет легкий, компактный и недорогой импульсный источник напряжения.

Также нужен будет выключатель питания. В некоторых случаях потребуется автоматический выключатель защиты сети. В итоге общая схема подключения монохромной ленты будет выглядеть так:

Схема подключения коротких отрезков LED-полотна.

Минимальный ток автоматического выключателя выбирается с небольшим запасом из соотношения Iсраб>Iленты*(220/Uпитания), где Uпитания – напряжение питания ленты.

Схема подключения длинных отрезков LED-полотна.

По такой схеме можно подключать куски длиной до 5, максимум до 10 метров. Если общая длина отрезков больше, то по проводникам на полотне пойдет слишком большой ток, что приведет к перегреву или перегоранию. Поэтому полотна с большой общей длиной разбивают на группы 5-10 метров и запитывают их параллельно.

RGB-лента подключается подобным способом, но использовать ее в статическом режиме неинтересно, поэтому появляется еще один элемент – RGB-контроллер, управляющий цветами свечения в динамике.

Подключение RGB-освещения.

Если общая длина не позволяет запитать ленту в последовательном виде, поступают так же, как и в монохромном варианте, но добавляется еще одна проблема – нагрузочная способность контроллера. Чтобы не перегрузить его выходы, добавляют усилители сигнала – по одному на каждую группу отрезков.

Для соединения комплектующих между собой можно использовать специальные коннекторы. С их помощью подключаются отрезки полотна между собой под разными углами. Но, несмотря на заверения производителей, надежность этих приспособлений не сравнится с традиционной пайкой. Поэтому рекомендуется освоить этот процесс и монтировать ленту только с помощью паяльника.

С помощью коннектора подключить светодиодную ленту можно за минуту.
