Пробурить скважину под воду надо правильно

Как сделать пробивку ударным способом

Это самая недорогая технология, но довольно трудоемкая. Для работы вам потребуются такие приспособления:

• тренога из металлопроката с крюком и блоком на вершине;
• лебедка с тросом, снабженная ручкой;
• забивной инструмент – стакан и желонка;
• сварочный аппарат;
• ручной бур.

Стакан для пробивки грунта

Перед тем как пробурить грунт на требуемую глубину, заготовьте обсадные трубы. Их диаметр должен быть таким, чтобы рабочий инструмент свободно проходил внутри, но с минимальным зазором, а длина соответствовать высоте треноги. Одно условие: ударная технология неприменима на скальных породах или в грунтах с каменными включениями. Для проходки таких горизонтов понадобится бур с твердосплавными напайками.

Самостоятельное бурение скважины на воду выполняется в таком порядке:

Из первой секции обсады изготовьте фильтр, просверлив в шахматном порядке отверстия Ø8—10 мм с шагом 7—8 см на участке трубы длиной в 1 метр. Сверху отверстия закройте нержавеющей сеткой, фиксируемой заклепками.
Сделайте лидерную лунку ручным буром на глубину 0,5—1 м

Здесь важно правильно выставить инструмент под углом 90° к поверхности, чтобы канал получился строго вертикальным.
Вставьте первую секцию обсадной трубы в лунку, откорректируйте вертикаль и заложите внутрь ударный инструмент.
Оставив помощника поддерживать обсаду, поднимайте и отпускайте стакан с помощью катушки. При наполнении вынимайте его и вычищайте породу

По мере удаления грунта труба станет занимать его место и постепенно погружаться в землю. Чтобы ускорить процесс, прикрепите к ней парочку тяжелых грузов.
Когда край первого участка опустится до поверхности земли, приварите к нему вторую секцию, строго контролируя вертикаль уровнем. Таким же образом продолжайте работы, пока не достигнете водного слоя.

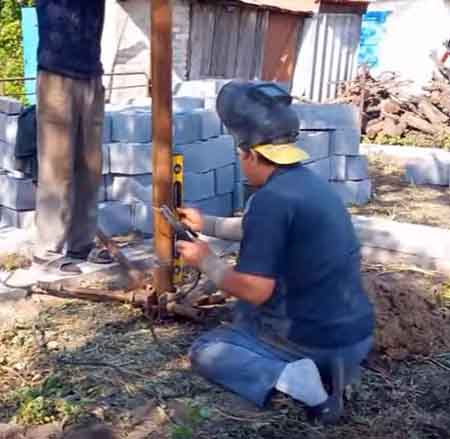

Приварка следующей секции по уровню

Когда конец трубы опустится на 40—50 см ниже уровня грунтовых вод, пробивку канала прекращайте и переходите к «раскачиванию» источника. Для этого опустите до дна ПНД трубу, подключенную к поверхностному насосу, и залейте в шахту 2—3 ведра воды. Затем включите агрегат и дайте ему поработать в течение 2 часов, контролируя чистоту и напор воды. Последний шаг – обустройство скважины и подключение ее к водоснабжению дома, о чем сказано в другой инструкции. Подробнее процесс бурения смотрите на видео:

Бурение

Самый простой способ — шнековый, с использованием бура. Для неглубоких скважин использование вышки не потребуется. Весь процесс осуществляется двумя или тремя людьми, так как при вращении бура нужно прикладывать много силы.

Перед началом работ, нужно выкопать небольшую ямку. Это даст буру направление и поможет врезаться в грунт. Первые витки можно сделать и одному, а вот дальше потребуется помощник. Как только бур заглубится на всю длину, его аккуратно вытаскивают и очищают от земли.

Во время бурения его придется постоянно извлекать и очищать. По мере необходимости длина бура увеличивается дополнительными штангами.

Бурить нужно до тех пор пока не появится вода. Подсказкой будет появление мокрой земли. Однако не стоит сразу прекращать работу, обычно первый слой воды — грунтовый. Бурить же необходимо до водоупорного слоя, что обеспечит хороший приток воды.

После того, как доберетесь до водоносного слоя, нужно насосом откачать грязную воду. Откачав 40 — 50 литров скважина очиститься. Если вода все равно будет грязной, можно еще углубиться на пару метров.

Устройство

По окончанию бурения скважину надо обустроить. Для ее обустройства следует использовать обсадные трубы — асбестовые или пластиковые.

Для надежного крепления трубы должны иметь посадочные кольца. После установки, их засыпают керамзитом или гравием.

Скважина под воду — методы бурения

Шнековый метод — самый простой и дешевый способ. Основан на применение шнека (винта). Недостатком такого метода является то, что бурение возможно только мягкой и сухой почвы.

Роторное — производится бурильной сваей, внутри которой вращается специальный вал с долотом. Измельченный грунт извлекается с помощью вымывания.

Ударно — канатный метод бурения — самый медленный и трудоемкий. Однако, считается самым качественным. Срок службы будет более 50 лет. Скважина в этом случае делается при помощи тяжелого снаряда для дробления породы. Из недостатков можно отметить — высокую цену работ.

В заключении стоит отметить, что бурение лучше доверять профессионалам. Ошибка при бурении может привести к поломке оборудования или загрязнению самой скважины. Однако, обладая нужными знаниями и если есть оборудование, то скважину можно сделать и своими руками.

Посмотрите видео: Бурение скважины своими руками за 2 дня

https://youtube.com/watch?v=0N_KOvdK2xU

Какое нужно буровое оборудование для бурения скважин на воду

Данный вопрос требует более глубокого рассмотрения, так как существует четыре основных способа бурения:

• ударный;
• шнековый;
• роторный
• с промывкой.

Каждый из них предполагает использования специально оборудования для бурения водоносной скважин.

Бурение ударным способом

В качестве основного инструмента для бурения скважины используется железная труба, к которой прикреплена желонка. Ударная часть – своего рода черпак, который выбирает на поверхность породу. Разрыхление подземных пластов производится ударами, когда трубу с желонкой, поднятую на высоту лебедкой отпускают под собственным весом в шурф.

Для выполнения работ потребуется:

• тренога из металлопроката;
• труба с желонкой;
• трос с крюком и лебедкой;
• комплект обсадных труб.

Процесс трудоемкий, а подвижность пластов требует быстроты.

Бурение шнековым способом

Способ подходит для грунтов с большим содержанием песка. В качестве бурильного оборудования для скважин небольшой глубины используется отруба, которую венчает резец. Вокруг стержень охватывают винтовые лопасти. Разрыхленная почва поднимается наружу по шнеку в результате вращения по принципу мясорубки.

Для выполнения работ потребуется специальная буровая шнековая установка, на которой закрепляются все необходимые элементы, оснащение, инструменты. Можно изготовить шнек самостоятельно из ледоруба, приварив к рабочей части Т-образную рукоять. Но так бурят абиссинский колодец, если грунт достаточно мягкий и рыхлый.

Бурение роторным способом

В качестве привода для бура используется гидравлическая или электрическая установка роторного типа, закрепленная на раме. На конце ударного инструмента находится долото из твердосплавного металла, которое разбивает породу.

Артезианские скважины бурятся иногда другим инструментом. Так, если почва глинистая, рыхлая, мягкая вместо него устанавливают ложковый бур. Это труба со спиралевидной нарезкой. Когда приходится работать с суглинками рабочим узлом является бур-змеевик. Работает по принципу штопора. Выбор зависит от типа грунта. Потребуется оснащение для промывки шурфа и запас воды.

Бурение с промывкой скважины

За один час работы можно пробурить более 13 метров. При этом водоносные пласты залегают на горизонте 40 метров. Этот метод применяется для бурения скважин на песок. Для выполнения работ необходимо организовать два контура подачи промывочной жидкости:

1. Прямая промывка. Промывочный раствор подается в шурф, вымывая породу. Отработанная жидкость вместе с размытым грунтом выбрасывается на поверхность.
2. Обратная промывка. Промывочный состав подается в выработанный шурф, чтобы вымыть почву. Жидкость откачивается на поверхность грязевым насосом.

Подача растворов производится по трубам и шлангам буровой установки. Технология предполагает, что подаваемая жидкость вымывает породу, охлаждает оборудование, а также способствует тому, чтобы обсадные трубы свободно размещались в шурфе.

Разновидности скважин на воду

В первую очередь конструкция скважины определяется типом водоносного пласта.

Нужно узнать, насколько глубоко залегает вода на вашем участке.

Бывают они такими:

1. Верховодка: самый верхний и самый загрязненный слой, чаще всего залегающий на глубинах до 2,5 м (иногда – до 10 м). За редкими исключениями качество этой воды не позволяет применять ее для питья и приготовления пищи – только для технических нужд. Добывается с помощью обычного колодца.
2. Артезианские воды: самый глубокий, чистый и производительный водоносный пласт. Но добыча такой воды, имеющей идеальное качество, допускается только при наличии специальной лицензии. Да и построить артезианскую скважину самостоятельно невозможно – обычно пласт залегает глубже 50-ти м и только в очень редких случаях выходит на 30-метровый горизонт.
3. Напорный пласт: обычная глубина залегания – от 30 до 50 м. Источники данной разновидности часто называют «скважиной на известняк», хотя водоносный пласт может быть образован не только известняком (это наиболее желаемый вариант), но и суглинками, а также гравийно-галечными отложениями.
4. Безнапорный пласт: именно сюда – на глубину до 20 м – чаще всего добираются буровики-самоучки. Как правило, пласт состоит из пропитанного водой песка, откуда и пошло название – скважина на песок. Также не исключена галечниковая, гравийная структура и некоторые другие варианты. В большинстве случаев вода имеет приемлемое качество, но ее обязательно нужно сдать в лабораторию для анализа. Естественный напор отсутствует, поэтому необходим погружной насос и прочный водопровод. Также потребуется установка песочного фильтра.

У скважин на известняк есть два существенных достоинства:

• Отсутствует необходимость устанавливать песочный фильтр в нижней части ствола.
• Вода за счет естественного напора может подниматься довольно высоко, что облегчает эксплуатацию скважины и снижает требования к насосу и трубам.

Расположение водоносного слоя

Однако, несмотря на все плюсы подобную скважину своими силами делают очень редко, так как она является слишком глубокой.

Согласно расчетам, при глубине залегания вод свыше 20 м делать скважину своими руками нецелесообразно – нанять профессионалов со специнвентарем будет дешевле.

Если вы добрались до безнапорной воды на отметке 12 – 15 м, лучше не останавливаться, а по возможности углубляться далее, чтобы добраться до известняка.
Известняковая скважина по сравнению с песчаной имеет целый ряд преимуществ, среди которых большая производительность (5 куб. м/сут против 2-х) и более длительный срок эксплуатации – 50 лет против 15-ти.

Методы бурения

Методы бурения классифицируют по двум параметрам.

В зависимости от применяемого механизма бурение может быть:

• Механическое;
• Ручное.

Варианты исполнения скважины

В зависимости от принципа работы буры:

• Ударно-вращательный метод;
• Ударный;
• Вращательный.

Рассмотрим, чем примечательная каждая технология бурения скважин на воду и как она выполняется.

Ручной способ

Ручное бурение скважины вполне подходит для самостоятельного выполнения процесса при наличии всех нужных инструментов. Такой колодец будет не более тридцати метров, почву пробивают до достижения слоя воды.

Для этого понадобятся обсадные трубы, штанги, лебедка и буровые головки разных параметров. При создании более глубокой скважины, нужна бурильная вышка для подъема и погружения бура.

Если штанги не нашлось, сделать ее можно, соединив трубы шпоном или резьбой. К концу нижней штанги крепят буровую головку. Процесс выглядит следующим образом:

Шнек-бур и станок для бурения скважин своими руками

1. Над местом предполагаемой скважины размещают вышку так, чтоб она была несколько выше длины штанги.
2. Лопатой выкапывают небольшое углубление для бура.
3. Вставить бур в углубление и вращать его. Возможно, понадобится помощь, потому что при углублении движение бура будет затрудняться.
4. Пробив полметра, остановитесь, выньте бур и прочистите его от налипшей земли.
5. Достигнув водяного слоя, откачайте три-четыре ведра грунтовой воды.

Последнее действие необходимо для устранения грязной воды и может быть выполнено погружным насосом.

Роторный способ

Это вращательный метод, который чаще всего используется при бурении глубокой скважины. Для этого понадобится специальная установка, оснащенная трубой. В этой трубе имеется вращающийся вал и долото. Воздействие на долото выполняется за счет гидравлической установки. Грунт из пробуренной скважины вымывают специальным раствором.

Таким образом, труба располагается над местом бурения и при вращении вала и долота пробивает почву. Жидкость может подаваться по стволу сверху вниз, тогда раствор, вымывая землю, выходит наружу через затрубное пространство. Такой способ называют прямой промывкой.

Может быть применена и обратная промывка, при которой раствор самотеком идет в затрубное пространство и после пробивания выкачивается погружным насосом.

Ударно-канатный способ

Метод основан на падении максимально тяжелого инструмента, обычно забивного стакана, с вышки в месте предполагаемой скважины. При  желании самостоятельно применить ударно-канатную технологию, потребуется:

• Прочный канат;
• Забойный стакан – обычно прочная металлическая труба, подвешенная на канате;
• Инструменты для уборки грунта.

Технология и последовательность действий:

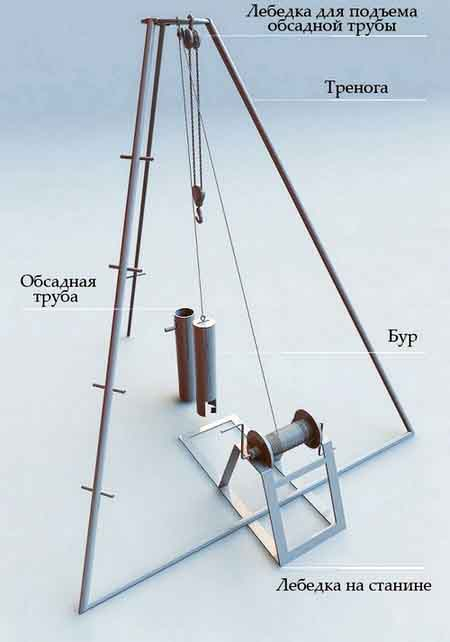

Ударно-канатный способ — технология бурения

1. Изготавливают вышку в форме треноги из стальных труб или крепких бревен. Высота зависит от длины забойного стакана и должна превышать ее на 1,5 метра.
2. Забойный стакан изготавливают из стальной трубы, на конце которой находится режущее приспособление.
3. К верхней части стакана крепят трос.
4. Регулируя трос, стакан быстро отпускают на место пробоя.
5. Землю из стакана извлекают через каждые пробуренные полметра.

Для создания глубокого колодца привлекают установки типа УГБ-1ВС.

Шнековый способ

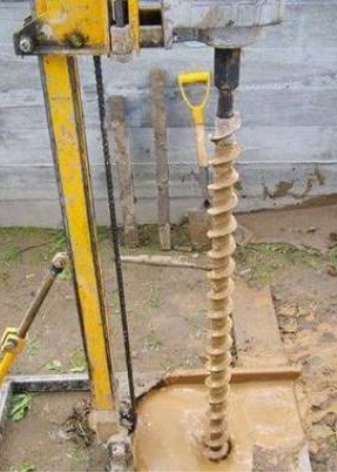

Бурение скважины шнеком

Метод взял свое название от основного применяемого инструмента – шнека или Архимедового винта. Он выглядит как буровая штанга, к которой приваривают лопасти спирально. Вращая такой шнек, земля выносится на поверхность и собирается.

Для более глубокого колодца понадобится аренда малогабаритной легкоперевозимой буровой установки, так как самостоятельно изготовленный шнек бурит не более чем на десять метров в глубину.

Стоит отметить, что шнековый способ подойдет только в том случае, если грунт богат песчаной породой. Кроме того, если шнек сталкивается на своем пути с камнем, придется искать другое место для пробивания грунта и остановить работу.

Колонковый способ

Колонковая технология все реже используется в наши дни для бурения скважин под воду. Чаще применяется для гидрогеологических исследований. Для этого используется оборудование типа ЗиФ-650, которое извлекает столб грунта, создавая так называемую колонку.

Схема колонкового долота для бурения скважины под воду

Разрушение грунта проводится кольцевым способом, затем он вымывается. Скорость такого обустройства достаточно высокая, кроме того, позволяет пробивать твердые породы, но требует больших затрат на аренду серьезного геологического оборудования.

Песочная скважина на даче своими руками

Принимаясь непосредственно за выполнение работ, нужно начать с составления планов и схем. В первую очередь подумайте о том, где будет располагаться скважина в вашем дворе. Учтите все постройки на участке, чтобы понять, насколько удобное местоположение вы выбрали. Не забывайте и о том, что вы планировали возвести на своей даче в будущем. Помните, что скважина строится однажды, и перенести её в другое место будет нелегко.

Порядок выполнения работ

Уладив все вопросы расположения, создав планы выполнения работ, необходимо приступать к их реализации:

1. Внимательно проведите разметку для выполнения будущих работ. Следите за тем, чтобы точность была максимальной.
2. Подготовьте шурф для вхождения инструмента бурения.
3. Инсталлируйте оборудование для бурения на требуемую позицию.
4. Начинайте бурение.
5. Соберите фильтровую колонку из трубы, отстойника, а также фильтра, и опустите её в шурф.
6. Присмотритесь и найдите пространство между грунтом и стенками обсадной трубы снаружи. Его необходимо засыпать щебнем или песком, на ваш выбор. Если выберите щебень, будьте предельно осторожны, чтобы не повредить обсадную трубу снаружи.
7. Промойте фильтр, закачав в трубу воду насосом. Так вы сможете загерметизировать её верхнюю часть.
8. Используя шнековый насос, а также желонку, откачайте воду из скважины.
9. Убедитесь в том, что вода из скважины стала чистой.
10. Аккуратно и медленно опустите погружной насос в скважину. Выполняется данная процедура с использованием троса страховочного типа.
11. Проведите подключения водопроводной трубы или шланга к насосу.
12. Для того чтобы подача воды могла быть регулируемой, инсталлируйте специальный вентиль на трубу.
13. Обсадная труба, которая выступает над поверхностью, не должна пропускать воду в нежелательных местах. С этой целью выполните гидроизоляцию.
14. Скважинное устье оборудуйте с помощью кессона, после чего тщательно закрепите его на оголовке с помощью сварочного аппарата.
15. Если вы предусматривали подвод труб к дому, на данном этапе пришло время уложить их в траншеи.
16. Обсыпьте кессон грунтом, а также выполните бетонную отмостку.

Вот так вот, менее чем в 20 шагов, может быть сделана скважина на даче. Безусловно, все не так просто, но выполняя работы предельно точно, у вас все получится.

Бурение неглубокой скважины своими руками

Вы также можете пробурить скважину ручным методом, но для этого, естественно,  пригодится особое оборудование. Перечисляем его ниже:

• бур;
• бурильная вышка;
• лебедка;
• обсадные трубы;
• штанги.

Бурильную вышку, к слову, брать необязательно, но только в том случае, если скважина не будет глубокой. Для неглубоких отверстий вам можно доставать вручную колонну для бурения.

Что касается бурильных штанг, то они делаются из обычных труб, а соединяются с помощью резьбы или шпонок. Нижнюю из штанг не следует забывать, ведь именно она должна быть оборудована специальным буром.

Для изготовления режущих насадок вам потребуется листовая сталь шириной в 3 миллиметра. И еще один очень важный момент касается заточки кромок насадок. Их нужно точить таким образом, чтобы в результате они входили в почву под землей по направлению часовой стрелки.

Теперь вам следует установить вышку на участке, на котором будет осуществляться бурение. Следите за тем, чтобы высота вышки превышала размеры штанги для бурения так, чтобы подъем и извлечение штанги происходили совершенно беспрепятственно.

Для создания скважины вам наверняка потребуется помощник. Начинать вращение вы сможете и сами, но уже через некоторое время, когда бур уйдет под землю, усилий одного человека будет недостаточно для продолжения бурильных работ.

Если и вдвоем с помощником вы наткнетесь на проблемы или попросту застрянете, попробуйте залить в грунт воды, так как она его несколько размягчит.

Когда бур доходит до уровня земли, к нему крепится дополнительная станина. Продолжайте бурение до того самого момента, когда вы заметите по земле, что наконец добрались до водоносного слоя. После этого вам нужно очистить скважину от земли и погрузить бур еще глубже, пытаясь достичь слоя, который называется водоупорным. Достигнув этого слоя, в скважину начнется обильный приток воды.

Откачайте грязную воду с помощью насоса и уже в скором времени вы обнаружите чистую воду. Если вдруг вы заметите, что вода не становится чище, нужно углубить бур еще на несколько метров.

Подготовка

Включает не только подготовку объекта, но и работу с документацией. Какие именно документы потребуются, зависит от локализации. К примеру, ему это будет разработка лесных земель, то это не получится сделать без вырубки деревьев. А чтобы их вырубить, нужно получить на это разрешение — порубочный паспорт.

Когда все разрешения получены, специалисты приступают к подготовительной деятельности на местности. Сначала составляется план, участок делится на зоны. Затем устраняют все мешающие объекты, обычно это деревья. После этого можно размещать рабочих, а для этого нужно создать жилой поселок. Первая задача рабочих — размещение буровой установки, также нужны фундаменты, на которых будут стоять цистерны с горючими веществами.

В подготовку входит проверка всего оборудования и техники, монтаж электрических линий. Когда все готово, можно устанавливать буровую вышку и поднимать ее на высоту в соответствии с планом разработки.

Перед тем, как приступить к бурению, все оборудование проверят еще раз, весь технологический комплекс должен быть отлажен и работать как часы.

Не считая периода на оформление документов, подготовка на месте займет в среднем 1-5 месяцев. После достижения полной готовности к эксплуатации на объект выезжает комиссия. В ее компетенции определить исправность техники, наличие достаточных знаний у работников, соблюдение техники безопасности. Всегда проверяется устройство приборов освещения, каждый из них должен иметь взрывоустойчивый корпус. При наличии каких-либо замечаний разработка не начнется до их устранения.

На любой буровой площадке всегда присутствуют:

• условия для жизни работников, соответствующие погоде и климату. Обязательно организуется водопровод;
• достаточное количество технических помещений;
• лаборатория, в которой оперативно исследуют грунт и породы, взятые на пробу;
• складские помещения для хранения крупного инвентаря и мелкого оборудования;
• все необходимое для соблюдения техники безопасности и оказания медпомощи.

Производство работ

Для начала работы одним из способов бурения необходимо:

1. выбрать подходящее место для скважины;
2. смонтировать каркас и прикрепить к нему лебедку, двигатель и вертлюг;
3. собрать и закрепить первое колено буровой штанги, подтянув его при помощи лебедки к вертлюгу;
4. смонтировать части трубы на резьбовой замок;
5. оборудовать емкости для размещения технической жидкости (количество 7 штук), для этого необходимо выкопать приямки величиной 1х1м и связать их неглубокими траншеями;
6. глину соединить с водой и поместить смесь в системе мини-колодцев;
7. подать раствор в зону бурения при помощи насоса.

В процессе бурения промывочная жидкость поступает на вертлюг, а затем в штанги. Отработанный материал находится в траншее у рабочей зоны, в дальнейшем он перемещается в ближайший приямок, после того как отстоится. По мере углубления штанги в почву на кронштейне по раме опускается двигатель, вертлюг и редуктор. После получения необходимой глубины механизм достают лебедкой и монтируют к нему еще одно колесо штанги.

Процесс повторяют до тех пор, пока не получится отверстие нужной глубины. Для выставления угла бурения и регулировки наклона каркаса необходимо штангу центрировать калибрующим кронштейном. При помощи выносного пульта изменяется скорость вращения бура.

Существует несколько признаков, по которым возможно определить водоносный слой:

• в первом приямке виден светлый вымываемый грунт;
• три слоя грунта, два из них более плотные и один более пористый;
• скорость бурения падает;
• снижение уровня воды в полученной скважине.

Малогабаритную буровую установку извлекают после того, как появился водоносный слой. Делают это при помощи технической жидкости, которую закачивают в скважину, и она размягчает почву, затем достают лебедкой буровую штангу. Следом за демонтированной техникой в скважину устанавливают специальную обсадную колонну из трубы (стенки трубы должны быть покрыты перфорацией и обернуты геотканью).

Рекомендуется использовать асбестовую, чугунную или полимерную трубу (непластифицированного поливинилхлорида – НПВХ, полиэтиленовой – ПЭ, полипропиленовой – ПП) и электросварные муфты. Диаметр обсадной трубы может быть 120-150 мм, а толщина стенки 6-7 мм. Трубы, которые подходят для питьевой воды (не для канализации), – это труба из ПП или НПВХ. В нижней части трубы располагают фильтр, который оборудован сеткой из нержавеющей стали длиной 2-3 м. Трубы по резьбовым соединениям опускаются в скважину частями по 3 метра. Для того чтобы она не провалилась, ее необходимо придерживать двумя подхватами.

Завершающим этапом работы является обвязка и обустройство шахты.

В настоящее время не составит особого труда приобрести малогабаритную установку для бурения водных скважин, так как всю необходимую информацию можно узнать в интернете. Главное, при выборе и покупке МБУ сотрудничать с крупными и надежными производителями, потому что они могут предложить более лояльную цену на буровую установку

В зависимости от типа почвы, на которой планируется провести скважину, необходимо правильно выбрать модификацию бурового механизма, обратить внимание на мощность двигателя, частоту вращения бурового оборудования, крутящий момент, калибр бурения, срок гарантии

О том, как правильно осуществить бурение скважин малогабаритной установкой, смотрите в следующем видео.

Способы бурения

Процесс проделывания скважин, как и любая другая технология, имеет несколько видов:

• ударно-канатное;
• роторное;
• бурение с забойным двигателем;
• турбинное;
• с винтовым двигателем;
• электробуром.

Схема установки для ударно-канатного бурения скважин.

Ударно-канатный способ бурения скважин считается самым опробованным. При нем шахта скважины образуется за счет периодических ударов долота по забою. Этот процесс происходит под действием веса самого долота и тяжелой штанги. Поднятие долота вместе со штангой, которые закреплены на канате, происходит за счет балансира бурового механизма.

При роторном методе вращение инструменту передается посредством ротора. При этом виде бурения скважин ротор устанавливается на устье сквозь колону бурильных труб, которые играют роль полного вала. При бурении маленьких скважин (с небольшим диаметром ствола) процесс происходит за счет шпиндельных двигателей.

Привод ротора осуществляется от карданного вала, соединенного с лебедкой. Либо это может быть цепная передача от одного двигателя. Преимущество привода в том, что он может регулировать скорость вращения более с широким диапазоном, понижает нагрузку на лебедку и уменьшает ее изнашиваемость.

Ротор для бурения выбирается по степени нагрузки, мощности, а также по диаметру шахты. Роторное бурение имеет 2 канала передачи энергии для забоя:

• механический от привода;
• гидравлический от насосов.

Установка для бурения скважин роторным и турбинным способами и при помощи электробура.

При бурении турбинным способом, в процессе работы бурильная колонна не вращается, а перенимает вращающийся момент от забойного двигателя. При этом методе передается и гидравлическая энергия.

Турбинный способ — передача вращения долоту от вала турбины, которая приводится во вращение за счет движения потока раствора. Получается, что при турбинном способе в процессе задействован только 1 канал передачи энергии до забоя.

Турбобур, стоящий над инструментом, является машиной, которая приводит процесс преобразования гидравлической энергии давления потока используемой жидкости в механическую, направленную на вращение инструмента.

Процесс бурения представляет собой опускание, подъем бурильной колоны в скважину и поддержание ее на весу. Бурильная колона — это опущенная в шахту сборка из труб, скрепленных между собой бурильными замками. Ее задача — подача гидравлической и механической энергии к долоту.

Этапы работ по созданию скважины своими руками

Сначала необходимо вырыть яму. Её размеры должны составлять 150 на 150 см. Чтобы исключить осыпание углубления, выполняют облицовку её стенок фанерой, досками или используют куски ДСП. Есть и другой вариант. Необходимо пробурить ствол с диаметром 15х20 см и глубиной 1 метр, используя для этого обычный бур. Это делается для того, чтобы обеспечить устойчивость трубы в вертикальном положении.

Следующим действием над углублением устанавливают металлическую треногу, которую часто называют вышкой. Она должна располагаться в прямом положении. В месте соединения треноги закрепляют лебёдку. На треноге располагается бурильная колонка полутораметровыми штангами.

Последние скрепляют в одну трубу посредством резьбы, а потом выполняется их фиксация хомутом. Такая конструкция используется для спуска и подъёма оборудования при бурении скважины.

С насосом, который будет качать воду на поверхность, необходимо определиться заранее. Выбор насосного оборудования позволяет решить проблему с диаметром будущей скважины и колонковой трубы. В трубу насосное оборудование должно свободно проходить. Поэтому между диаметром насосного оборудования и внутренним диаметром трубы разница должна составлять минимум 5 мм.

Принцип бурения

Спуск и последующий подъем оборудования — в этом состоит процесс бурения скважины. Штанга проворачивается и одновременно с этим по ней ударяют сверху. Работая вдвоём, выполнить эту работу гораздо проще. Один человек крутит газовым ключом, второй наносит удары по штанге сверху, пробивая породу.

Использование лебёдки позволяет заметно упростить процесс бурения. Применяя её, опускание и подъем бурильного оборудования происходит заметно легче. При бурении штангу следует маркировать. Отметки необходимы для ориентации. По маркировке хорошо видно, когда пора вытягивать штангу и выполнять очистку бура. Специалисты рекомендуют выполнять эту процедуру каждые полметра.

Не все знают, как бурят скважины на воде. Для облегчения задачи по преодолению различных пластов грунта рекомендуется использовать различные типы буров:

1. Спиральный бур — он предназначен для глинистых почв.
2. Бур-долото — с его помощью выполняют разрыхление твёрдых пород.
3. Бур-ложка — его применяют для песчаного грунта.
4. Желонка — она помогает поднять грунт на поверхность.

Песчаный грунт легче всего преодолеть, если при бурении использовать бур-ложку. Во время бурения для облегчения этой задачи следует добавлять воду. Если грунт твёрдый, то в этом случае лучше всего использовать бур-долото. Такие буры бывают нескольких видов:

• крестовые;
• плоские.

Вне зависимости от используемого вида главное его предназначение состоит в том, чтобы обеспечить помощь в разрыхлении твёрдых пород. Пески-плывуны преодолеваются с использованием ударного способа.

Если на участке преобладает глинистая почва, то в этом случае при бурении необходимо использовать змеевик, желонку и бур-ложку. Для глинистых почв хорошими инструментами для бурения являются змеевики и спиральные буры. Они имеют конструкцию, которая своим видом похожа на спираль.

У основания бура размер варьируется от 45 до 85 мм. Лезвие может иметь размеры от 250 до 290 мм. Для пробития галечных пластов, содержащих гравий, используют поочерёдно желонку и долото с обсадными трубами.

В отдельных случаях приходится бурить с обязательным заливом воды в отверстие. Такая процедура поможет сделать более простой задачу по бурению скважины. Иногда для создания скважин на участке используется вариант её бурения при помощи помпы.

Если доставляемая на поверхность земли порода стала влажной, то это говорит о близости водоносного слоя. Остаётся углубиться совсем на небольшое расстояние, чтобы перейти в водоносный горизонт. В этом случае бурение будет лёгким, но останавливаться нельзя, пока не будет обнаружен водоупорный слой.

Обустройство скважины своими руками

Когда нужная глубина достигнута, занимаемся обустройством источника воды. В отверстие запускается фильтровая колонка, которая состоит из следующих элементов:

• труба;
• отстойник;
• фильтр.

Для того чтобы укрепить трубу, пространство обсыпается щебнем 5 мм фракции. Параллельно с засыпкой выполняется закачка воды в трубу с герметичным верхним концом. Это позволяет промыть затрубье и фильтр. Потом проводят желонирование. При выполнении этой работы используют насадку, желонку и центробежный насос.

Главным достоинством такого оборудования является его способность перекачивать жидкие среды повышенной плотности. Когда прокачка завершена, на тросе на глубину опускают насос. Потом выполняется подключение к нему водопроводной трубы.
