Как варить инверторной сваркой: советы новичкам

Виды инверторов

1. По типу элементной базы частотного преобразователя, от которой напрямую зависит максимальная частота преобразования входного постоянного тока. Обычно речь идет о трех разновидностях: тиристорные — до 5 кГц; на биполярных транзисторах с изолированным затвором (IGBT) — до 20 кГц; на полевых МОП-транзисторах (MOSFET) — до 100 и более кГц.
2. По схемотехническому типу инверторного преобразователя (различные виды мостов) и методу регулирования переменного высокочастотного тока (ШИМ, ЧИМ).
3. По виду сварочной технологии. Существуют инверторы для MMA, MIG/MAG, TIG, импульсной инверторной сварки и их разновидностей. Отдельным видом такого оборудования являются плазморезы (CUT), в которых также используются инверторы.
4. По массогабаритным показателям. Здесь выделяют мини-устройства, а также переносные, передвижные и стационарные инверторы.
5. По сфере применения. В этом случае инверторы делят на бытовые, профессиональные, производственные, предназначенные для робототехнических комплексов и специализированные.
6. По уровню механизации и автоматизации. Новинкой в этом виде характеристик инверторов является синергическое управление (Synergic Control). Эта интеллектуальная система позволяет адаптивно чередовать различные режимы и полностью контролирует весь сварочный процесс.

Как выбрать хороший сварочный аппарат?

У владельца трактора, автомобиля, дачи, дома с подсобным хозяйством всегда найдётся работа по сварке сталей, но вызов специалиста при малейшей необходимости обойдётся в копейку. За одну только установку забора сварщик может взять дороже, чем стоит хороший сварочный аппарат с маской и пачкой электродов (они разойдутся в процессе самообучения). Возможно, даже с крагами.

Чтобы выбрать лучший сварочный аппарат для дома, важно учитывать сферу и условия его применения. Один из первых критериев выбора инвертора пиковый – сварочный ток

Чем он выше, тем большим диаметром можно использовать электрод и обваривать более толстые металлы. Для ориентира см. таблицу.

Для домашней эксплуатации достаточно аппарата, работающего с электродами до 4 мм в диаметре.

По типу сварки аппараты разделяются на:

• MMA – ручное сваривание (классика) покрытым обмазкой плавящимся электродом. Из плюсов: подходит для работы с металлами любой толщины, кроме самых тонких. Недостатки: образующийся шлак необходимо удалять, что особенно неудобно при сварке в несколько проходов. Особенность: при выборе электродов следует учитывать ток –    переменный или постоянный. Работают с электродами до 4-5 мм.
• MIG/MAG – расходный материал – плавящийся электрод в инертном (MIG) либо активном (MAG) защитном газе. Применяется для соединения чёрных и цветных металлов. Электрод в виде проволоки автоматом подаётся из мотка. Метод применим лишь для работы с тонкими металлами, позволяет варить листовые материалы толщиной менее 1 мм и конструкции из профиля с толщиной стенки до 20 мм.
• TIG – аргонодуговая сварка – применяется тугоплавкий в атмосфере инертного газа электрод диаметром до 5 мм. Расходник – присадочный прут (толщиной до 1 мм), сам электрод обычно не плавится. Применяется для сваривания стали, цветных металлов, в том числе пары разнородных. Для работы нужен баллон с аргоном.

Существуют универсальные сварочные полуавтоматы типа ММА+MIG/MAG и MIG/MAG+TIG – объединяют возможности описанных выше инструментов – позволят выполнять широкий спектр работ по соединению чёрных и цветных металлов, разной толщины, их сплавов.

Также обращайте внимание на:

• Рабочий цикл или продолжительность нагрузки – так как электронные компоненты, работающие с колоссальным током, шустро нагреваются, бытовые аппараты нуждаются в регулярном охлаждении. Указывается в % для 10-минутных интервалов. Например: 40% говорит о том, что устройство может работать на токе, близком к пиковом на протяжении 4 минут, потом 6 минут ему нужно для охлаждения (также время зависит от рабочего тока и температуры окружающей среды). Может указываться несколько значений для различной силы тока.
• Защита от перепадов сетевого напряжения – показывает пиковые отклонения от нормы, для бюджетных моделей находится в пределах до 15%.
• Диапазон регулировки тока – возможность изменять силу тока позволяет адаптироваться под сварку любыми электродами в различных условиях. Зависит от аппарата, начинается из 5-20 А и завершается максимальными для него значениями в 180-250 А.

Помимо основных характеристик новичкам будут интересны такие функции, как:

• горячий старт – упростит зажигание дуги;
• форсаж дуги – автоматическое повышение тока при сближении электрода со свариваемым металлом во время розжига для предотвращения прилипания;
• антизалипание – после прилипания электрода на него не подаётся питания, пока тот не будет оторван от свариваемой поверхности;
• напряжение холостого хода – параметр показывает, насколько просто разжечь и поддержать дугу: при 80-90 В – справится даже новичок, при значениях напряжения ниже 40-50 В – работа превратится в квест, особенно начинающим.

Что выбрать для домашнего использования:

• инвертор – компактное, бюджетное и универсальное решение для домашнего мастера, нерегулярного использования в быту;
• полуавтомат – специализированный инструмент для сваривания цветных и тонких металлов, легированных сталей;
• выпрямитель – применяется для работы с цветметом, низкоуглеродистыми и высоколегированными сталями;
• трансформатор – наиболее распространённые в промышленности аппараты, целесообразно покупать для производства металлоконструкций в больших объёмах.

Недостатки инверторов для ручной сварки

Как у любой техники, у инвертора тоже есть недостатки. Одним из наиболее значимых минусов является наличие специальных требований, касающихся хранения аппарата. Правильные условия хранения предполагают в первую очередь его защиту от пыли, которая может нанести устройству серьезный вред.

Именно из-за подобных требований к условиям хранения производственные компании и строительные организации выбирают сварочные аппараты, которые не так чувствительны к состоянию внешней среды. Такие устройства, к которым относят сварочные трансформаторы и генераторы, можно спокойно оставлять на открытом воздухе, не переживая за то, что это серьезно отразиться на их технических характеристиках. Минусом инверторов можно считать и их стоимость, которая превышает цену сварочных трансформаторов.

Кроме того, инверторы требуют соответствующего обслуживания. В частности, для поддержания устройств в рабочем состоянии их необходимо тщательно чистить и продувать после длительного периода эксплуатации, чего не требуют обычные сварочные трансформаторы.

Также важно правильно приступать к работе на таком аппарате, если его только что занесли с улицы. Важно знать, что подключать инвертор к сети и начинать работу с его использованием, можно только спустя 1,5–2 часа после его переноса в теплое помещение

Такое требование обусловлено тем, что на элементах аппарата, занесенного с улицы в тепло, скапливается конденсат, который может послужить причиной нарушений в его работе.

Назначение и принцип действия

Существует несколько методов сварки, для каждого из которых требуется свой инвертор:

• Manual Metal Arc (MMA) – ручной режим электродной сварки с использованием покрытых электродов. Речь идет о моделях для ручной дуговой сварки металлов, обладающих малым весом и размерами. Они позволяют выполнять аккуратные качественные сварочные соединения, а их возможностей (с технической точки зрения) с лихвой хватает для сварки в условиях малого производственного участка или же мастерской. Метод ММА простейший из перечисленных, обеспечивает наименьшее качество сварки, если сравнивать с описанными ниже вариантами. Но это утверждение не означает, что он плохой, а указывает, что следующие лучше. Инвертор для сварки этим методом дает возможность работать с различными видами стали, включая чугун.
• Tungsten Inert Gas (TIG) – в большинстве случаев работа выполняется неплавящимся электродом, изготовленным из вольфрама. Этот метод также называется аргонно-дуговой сваркой, а область его применения – соединение заготовок со стенками толщиной до 6 мм. При работе в зону сварки подается присадочный материал автоматическим или ручным способом. Сама же дуга предназначена для плавки металла. Метод ТИГ подходит для сварки низкоуглеродистых и нержавеющих сталей, титановых и магниевых сплавов, а также цветных металлов. Среди преимуществ отмечается отсутствие брызг и шлаков в процессе работы, крайне высокое качество шва. Наряду с ними присутствует и минус, который заключается в невысокой скорости формирования шва.
• Metal Inert / Active Gas (MIG-MAG) – сварка в среде защитных газов (MIG – инертных, MAG – активных), причем в полуавтоматическом режиме. Проволока (одновременно электрод и присадка) подается в рабочую зону без человеческого вмешательства, а плавится теплом дуги. Качество последней определяется грамотностью настроек инвертора, то есть скоростью подачи проволоки, током, расходом и выбором самого газа. Применение – сваривание деталей с тонкими стенками. Ярким примером выступает автомобильный кузов.

Существую универсальные варианты аппаратов, которые подразумевают использование одной из приведенных выше технологий путем изменения режима работы посредством переключателя.

То есть одна модель способна выполнять все эти виды сварки.

Дополнительные функции в инверторах

В современных инверторных устройствах реализованы некоторые опции, которые заметно облегчают работу сварщика:

1. Горячий старт – зачастую у начинающих сварщиков, да и не только у них, возникают сложности с розжигом и поддержанием дуги в рабочем состоянии. В момент розжига, ток вырастает до необходимого уровня и сразу после розжига возвращается к рабочим параметрам. Процесс изменения тока происходит полностью автоматически, без участия сварщика.
2. Еще одна проблема, которая преследует новичков – залипание электрода. Причин тому несколько, но решение у нее одно – снижение уровня сварочного тока. Эта операция так же выполняется автоматически.

1. Форсаж дуги позволяет выполнять швы в разных пространственных положениях.
2. Снижение напряжения холостого хода до безопасного для рабочего и его окружающих людей уровня.

Что такое сварочный инвертор

Принцип работы инвертора тоже основан на методе индукции, по сути, это тоже трансформаторный преобразователь, только оснащенный электроникой. Основное отличие инверторного сварочного аппарата от трансформаторного – наличие полупроводников. Инверторный преобразователь – аппарат нового поколения, современная версия классического оборудования. За счет применения силовой электроники размеры преобразователя удалось значительно уменьшить.

Для стабильной работы полупроводниковых элементов в устройстве имеется вентилятор. При встроенной вентиляции туннельного типа удается защищать микросхемы от грязи и пыли. На базе инверторных преобразователей создан целый класс оборудования для сварки. Инвертором принято называть сварочник только для ручной дуговой сварки, аппараты, работающие в режиме TIG, MIG/MAG, FLUX-сварке считаются полуавтоматами.

Компоновка сварочного инвертора

Преимущества и недостатки инверторов

Аппарат удобен. Не возникает проблем с розжигом дуги благодаря фикции «легкий старт». Электроника поддерживает стабильное горение при скачках напряжения, ток легко регулировать. Разница в настройке между инвертором и трансформатором значительная. При низком энергопотреблении удается получать высокочастотный переменный или высокоамперный постоянный ток, необходимый для формирования ровного шва.

Итак, основные плюсы инвертора:

• небольшой вес;
• компактность, этим во многом объясняется популярность инверторных источников питания;
• дополнительный функционал, улучшающий качество сварных швов;
• легкость настройки;
• возможность подключения к стандартной сети (только профессиональные модели имеют дополнительный вход для запитки от трехфазной сети 380 В).

Теперь о недостатках, они тоже имеются:

• большая цена;
• чувствительность к перегреву, инвертор периодически приходится отключать,чтобы не перегрелся полупроводниковый блок;
• повышенные требования к условиям эксплуатации: оборудование следует оберегать от высокой влажности, повышенной запыленности, низких температур (профессиональные модели делают в защитном корпусе);
• низкая механическая прочность, обращаться с инвертором нужно бережно.

При всех минусах инверторное оборудование постепенно вытесняет традиционные трансформаторы.

Особенности и принцип работы сварочного инвертора

В последние десятилетия инверторная сварка все уверенней вытесняет традиционные трансформаторы и выпрямители, причем не только в промышленном производстве, но и в сфере бытового применения. Это стало возможным благодаря созданию надежной элементной базы для частотных преобразователей, а также значительному удешевлению силовых электронных компонентов. Свою роль также сыграли рост стоимости энергоносителей и меди, которой в инверторах используется на порядки меньше, чем в других сварочных аппаратах.

Принцип работы современного сварочного инвертора основан на преобразовании низкочастотного сетевого тока в импульсы высокой частоты с последующим формированием различных видов сварочных токов с регулируемыми параметрами (см. рис. ниже).

Рисунок 2 — Принцип работы сварочного аппарата

Количество витков первичной обмотки обратно пропорционально частоте тока, поэтому в высокочастотных трансформаторах меди на порядки меньше, чем в обычных. Эта зависимость является нелинейной: при частоте 10 кГц масса и размер уменьшаются в 3 раза, а при частоте 50 кГц — примерно в 15 раз (см. трансформатор на рис. ниже).

Технология инверторной сварки

Что такое инверторная сварка можно понять при рассмотрении ее технологии.

Весь процесс производится поэтапно:

• на начальном этапе разжигается дуга. Это может выполняться несколькими способами — чирканьем, постукиванием или касанием;
• затем приступаем к расплавлению металла, должна образоваться сварочная ванна;
• проведение электродом может осуществляться под прямым углом в 900 или наискось под углом в 30-600;
• при проведении сварочного процесса обязательно нужно удерживать сварную дугу. Во время этого процесса требуется соблюдать равномерное расстояние между металлом и электродом. Наиболее подходящий уровень должен составлять 2-3 мм.

Стоит отметить! Некоторые модели инверторов имеют функцию автоматического удерживания дуги. Если не выходит выполнить это вручную, то желательно воспользоваться данной опцией.

Если рассмотреть подробную инструкцию можно понять что значит инверторная сварка. Это уникальный процесс, который позволяет выполнять соединение разных металлических заготовок. Удобные сварочные аппараты обеспечивают максимальное удобство при работе в тяжелых условиях производства, которые часто требуют выполнять сварку на высоте.

Что касается технических особенностей

Самое большое преимущество сварочных инверторов в их «начинке». Внутри инвертора сложная электронная плата, которая позволяет добиться различных дополнительных функций, которые недоступны обычному аппарату для сварки.

При выборе инвертора важно учитывать не только бренд. Кстати, что касается брендов, то для новичков хорошо себя зарекомендовали инверторы таких производителей, как Fubag, Ресанта или HAMER

Главное их достоинство, это хорошая производительность, наличие большинства возможных функций, а также, приемлемая стоимость.

Кроме того, при выборе сварочного инвертора, новичку следует обращать внимание вот на что:

Сварочный ток — данный параметр указывается в паспорте инвертора. Для бытовых моделей инверторов, достаточно показателя в 160-200А. И, тем не менее, рекомендуется выбирать такой инвертор, который будет иметь небольшой запас по мощности, примерно на 30% к показателю рабочего тока. Это позволит работать инвертором более продолжительное время, без перегрузок и перегрева.

Холостой ход — для бытовых инверторов данный параметр находится в пределах 35-90 В. Чем больше будет холостой ход сварочного инвертора, тем лучше будет зажигаться дуга.

Мощность инвертора — чем выше сварочный ток, тем больше по мощности инвертор. Существуют такие инверторы, которые потребляют всего 4 кВт, но и варить ими можно током не более чем в 160А. Если нагрузки на электросеть критичны, то это стоит учитывать при выборе сварочного инвертора.

Перепады напряжения — очень часто напряжение в электросети не соответствует нормам. Учитывая это, нужно выбирать такой сварочный инвертор, который имел бы хорошую защиту от скачков напряжения. Кроме того, сегодня есть инверторы, который могут варить от пониженного напряжения, даже в 140 Вольт.

Бренд — из импортных производителей сварочных инверторов, популярны такие бренды, как: Fubag, Aurora, Elitech, Champion, Weste, Maxcut, Patriot, PIT, TSS. Однако не стоит забывать и про наших, отечественных производителей, чьё сварочное оборудование не менее качественное. В первую очередь, это: Ресанта, Интерскол, Кратон, Ударник, Калибр, Энкор.

О категориях и ценах

Все инверторные сварочные аппараты ручной дуговой сварки, работающие с плавящимися электродами, обозначаются MMA условно можно разделить на две большие группы:

• Бытовые — для периодического использования и несложных работ. Если вы не планируете масштабной стройки, аппарат вам нужен будет раз в два-три месяца, чтобы что-то починить, подварить и т.д., то рабочего ресурса агрегатов этой группы достаточно. Это самые дешевые из инверторных сварочников. Стоят они 3-5 тысяч рублей или около того, выпущены в Китае.
• Профессиональные — для ежедневной многочасовой работы. Это вариант для тех, кто будет использовать инвертор на производстве или планирует масштабное строительство: построить дачу или дом, сварить металлический забор и лестницы. Стоимость этих агрегатов порядка 300-400$.

Есть еще промежуточный класс — полупрофессиональные. По характеристикам и цене они находятся примерно посередине. Это хороший выбор для тех, кто любит что-то мастерить, а еще любит хороший инструмент. Все градации очень условны, но если вы скажете продавцу о том, какого класса хотите иметь аппарат, он вас поймет и предложит несколько вариантов.

Ассортимент даже в обычном строительном магазине может поставить в тупик, а в специализированном….

Есть еще универсальные или комбинированные сварочные инверторы. Они могут варить в нескольких режимах, один из которых обычно — ручная электродуговая сварка.  Эти агрегаты относятся к классу профессиональных, удобны своей универсальностью — некоторые могут работать и как резак, а также варить в среде инертных газов, что позволяет без проблем сваривать тонкий металл и нержавейку. Это оборудование пригодится, если у вас есть еще и машина — сможете делать ремонт самостоятельно, а также варить всякую «мелочь» по хозяйству.

Дополнительные рекомендации по выбору оборудования

Выбор сварочного инвертора требует внимания к такому параметру данного оборудования, как величина номинального тока. Номинальным считается такой ток, при котором сварочное оборудование работает без перегрузок и не перегревается.

Выбирать сварочное оборудование по значению номинального тока следует с некоторым запасом. Так, к примеру, если вы преимущественно будете использовать аппарат при значениях тока в 120 Ампер (сварка деталей толщиной до 4 мм электродом с диаметром 3 мм), то выбрать стоит инвертор, номинальный ток которого составляет 160 Ампер (на 30–50% больше).

Соблюдать такое правило следует еще и потому, что в наших электрических сетях часто случается значительное понижение напряжения, что сразу влечет за собой и снижение силы сварочного тока. Выполнить качественную сварку в таких случаях, если вы подобрали сварочное оборудование без учета запаса по номинальному току, будет практически невозможно. Оказывать влияние на снижение сварочного тока может и длина проводов, с помощью которых вы подключаете оборудование к электрической сети.

При выборе аппарата важно также оценивать степень его защиты от влаги и пыли. Для этого недостаточно просто взглянуть на фото такого оборудования, а вот узнать о том, какому классу соответствует его защита, стоит

Для бытового использования вполне подойдут модели, класс защиты которых обозначается IP21. Есть модели инверторов с классом защиты IP23, которые могут эксплуатироваться даже под косым дождем, но переплачивать за такую опцию нет смысла, потому что мало кто будет выполнять сварочные работы в таких погодных условиях, да и хранят подобное оборудование не под открытым небом.

Существует еще несколько немаловажных характеристик, на которые следует обращать внимание при выборе сварочного аппарата. Учитывайте следующее

Предусмотрены ли у аппарата дополнительные опции, которые делают работу с ним более удобной и комфортной? К таким опциям относятся: «Горячий старт» — быстрое, практически мгновенное, зажигание сварочной дуги; «Антизалипание» — в тех случаях, если электрод залип на свариваемой детали, сварочный ток автоматически перестает подаваться на него; «Форсаж дуги» — опция, особенно полезная при выполнении вертикальных сварочных швов.
Ремонтопригодность аппарата. Сварочные инверторы являются достаточно сложным оборудованием, для ремонта и технического обслуживания которого необходимы не только специальные знания, но и соответствующие комплектующие элементы. Поэтому, если в вашем регионе нет авторизованного сервисного центра по обслуживанию аппарата, который вы собираетесь приобрести, то лучше остановить свой выбор на устройствах других торговых марок.
Гарантийный срок
Важный параметр, на который также стоит обращать свое внимание при выборе аппарата

Производители с именем предоставляют на свое оборудование гарантийный срок до двух лет, в то время как у малоизвестных китайских компаний такой срок может измеряться всего двумя–тремя месяцами.
Возможность модернизации устройства с целью повышения его функциональности
Такое качество важно в том случае, если вы собираетесь использовать аппарат для сварки не только обычных сталей, но и цветных металлов, которые можно качественно соединять только в среде защитного газа. В таких случаях лучше остановить свой выбор на оборудовании, к которому дополнительно можно подключить устройство для подачи защитного газа и, соответственно, сам газовый баллон.

Преимущества и недостатки инверторов

Инверторы появились примерно 20 лет назад и стоили дорого, но технологии развивались, характеристики инверторов улучшались, а стоимость падала. Цена на современные инверторы начинается от 4 тыс. руб. Это недорого, учитывая то, что работа сварщика стоит недёшево.

Инверторы выдают стабильную дугу, которая легко поддаётся контролю. В результате качественный шов может сделать даже неподготовленный сварщик. Конструкция аппарата предусматривает широкий диапазон настроек, что позволяет легко контролировать дугу. Пользоваться одним аппаратом можно для сварки металла разной толщины. Работать можно не только с чёрным железом, но и с цветными металлами.

Преимущества:

• Невысокий вес аппарата — от 5 до 15 кг. Прибор легко везти на дачу в сумке на электричке.
• КПД доходит до 90%. Это позволяет экономить электроэнергию, поскольку аппарат практически не нагревается.
• Есть возможность регулировки силы тока, что позволяет качественно работать со многими материалами, даже с медью.
• Начинающему сварщику проще освоиться с инвертором.
• Есть функция, предотвращающая прилипание электрода к металлу.
• Работа не зависит от стабильности напряжения.
• Можно использовать любые электроды.
• Большинство моделей поддерживают программируемые режимы работы.

Недостатки:

• Дорогой ремонт при полоске. Дело в инверторном блоке, поскольку его стоимость — это половина стоимости устройства.
• Аппарат будет стоить в 2−3 раза дороже трансформаторного аналога. Но тут стоить отметить большее качество инвертора.
• Чувствителен к повышенной влажности, а также морозу и пыли. Однако проблему можно решить организацией качественного хранения.

Режимы работы

Современные инверторы — это сложные автоматизированные устройства, которые позволяют вести сварочные работы в разных режимах. Режимы выставляются в зависимости от пожелания мастера, а также задач. Виды инверторных аппаратов:

1. Плазменная резка. Применяется наподобие автогена, только происходит резка металла при помощи электродуги.
2. Аргоновая сварка. Это процесс сварки в среде инертного газа аргона. Применяется в работе с алюминиевыми деталями, чтобы избежать окисления материала.
3. Полуавтомат. Режим работы в автоматическом режиме. В одном устройстве объединены блок управления, система подачи проволоки и защитного газа, а также горелка. Устройство позволяет работать с тонким металлом на высоком уровне производительности. Подача проволоки ведётся автоматически.
4. Ручная сварка. Классический вариант работы.

Новичку следует посоветовать полуавтомат, поскольку с его помощью можно легко выполнять простые работы по даче или дому. Автоматическая подача проволки позволяет избавиться от хлопот по правильному формированию шва. А среда защитного газа даст на выходе качественный шов.

Виды сварочных инверторов и их цена

Условно сварочные инверторы, согласно длительности беспрерывной работы, делятся на несколько видов:

• Бытовые аппараты – непрерывная работа в течении 5 – 10 минут с последующим длительным перерывом. Сварочный ток подобных моделей составляет не более 120 – 200 А. Назначение – небольшой объем сварочных работ.
• Полупрофессиональные – нечто средне между предыдущим и следующим вариантом, то есть продолжительность работы примерно 15 – 30 минут, но с перерывом между циклами около 1 часа.
• Профессиональные – эксплуатация с 8-часовым циклом и сварочным током 200 – 300 А. Применяются при изготовлении металлоконструкций и каркасов, различных ремонтных работах. Сюда включаются уже и полуавтоматы, работающие в режимах MIG/MAG, TIG и MMA.
• Промышленные – способны работать на протяжении суток на промышленных объектах (в 3 смены) с малыми технологическими перерывами. Сварочный ток составляет порядка 200 – 500 А.

Следует отметить, что все остальные характеристики у перечисленных выше видов аппаратов практически ничем не отличаются.

Существуют также модели с пуско-зарядной функцией, то есть, сварочный аппарат имеет ручную регулировку силы пускового тока и напряжения, например, 12, 24 и 36 В, что позволяет подобрать требуемую для запуска какого-либо оборудования (двигатели внутреннего сгорания, к примеру) пусковую мощность.

Принцип работы инвертора

Как уже отмечалось, инверторы вошли в практику сварных работ не так давно, на исходе ХХ столетия. В основе работы аппаратов этого типа лежит принцип сдвига напряжения. Такое решение позволяет поднять силу и частоту тока. Надо отметить, что устройство инвертора, применяемого для работ – содержит довольно сложную схему, внутри которой реализуются нижеприведенные процессы:

Инверторные сварочные аппараты

1. Переменный ток, подаваемый на инвертор, преобразуют в постоянный. Изменение параметров тока происходит в устройстве, который собирают с применением диодного моста.
2. Полученный ток передается на инвертор, который играет роль генератора высокочастотных импульсов. В транзисторном блоке, происходит обратное преобразование постоянного тока в переменный. Но получаемый ток, обладает существенно большей частотой, чем тот, который поступает из сети питания.
3. Ток высокой частоты поступает на трансформатор. Это устройство снижает напряжение и одновременно повышает силу тока. Так как трансформатор, который используют для работы с токами высокой частоты, имеет небольшие габариты, все это сказывается на габаритно-весовых характеристиках инвертора.
4. После прохождения трансформатора, переменный ток, с новыми параметрами поступает на выпрямитель, где он снова трансформируется в постоянный, который и используют для сварки.

Сварка инвертором для начинающих

Надо отметить, что инверторные устройства, в отличие от устройств трансформаторного типа потребляет в два раза меньшее количество энергии. Кроме этого, параметры тока, который поступает из устройства, гарантируют то, что сварочная дуга будет иметь стабильный розжиг и горение во время сварки.

Устройство, характеристики и свойства

Современный инверторный аппарат средней ценовой категории состоит из корпуса, имеющего опорные ножки для устойчивости, внутри которого смонтированы все его основные узлы, а на передней стенке расположена панель с различными индикаторами (неисправности, готовности к работе), переключателем технологии (вида) сварки и ручкой настройки сварочного тока.

Также спереди расположены разъемы для подключения электродержателя и зажима массы, а сзади выходит сетевой кабель со штекером для включения в сеть.

На задней стенке расположена решетка (вентиляционные прорези) обеспечивающая в паре с вентилятором качественное охлаждение “начинки” инвертора, основу которой составляют следующие элементы:

• Выпрямитель поступающего от питающей сети тока.
• Сам блок инвертора, генерирующий импульсы высокой частоты.
• Трансформатор, отвечающий за повышение тока вместе с понижением напряжения.
• Еще один выпрямитель.
• Рабочий шунт.
• Элементы управления, заключенные в индивидуальный блок с вынесенной наружу индикацией, переключателями и регуляторами.

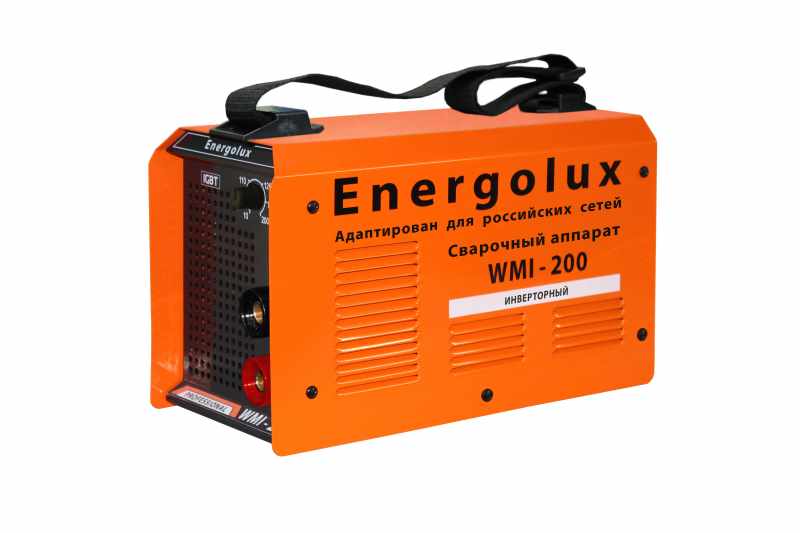

Внешне сварочный инвертор выглядит, как относительно небольшой металлический коробок с ручкой или ремнем для переноса.
