Глубина заложения фундамента это параметр, который можно рассчитать самостоятельно

Глубина заложения фундамента – определяющие факторы

Определяя тип будущего фундамента, и принимая решение о заглублении опорной конструкции, учтите условия, в которых будет эксплуатироваться здание.

Важно обратить внимание на следующие моменты:

• геологические аспекты;
• воздействие климатических факторов на глубину фундамента;
• влияние конструктивных особенностей здания на уровень заложения фундамента.

До начала выполнения расчетов и выбора типа фундамента необходимо:

• выполнить мероприятия по анализу почвы на участке строительства;
• изучить ландшафт, а также тщательно расчистить строительную площадку;
• разработать план строения и рассчитать массу строительных конструкций.

На стадии сбора информации об особенностях строительной площадки следует проанализировать ряд факторов:

• характер грунта на различной глубине;
• среднестатистический объем осадков на протяжении года;
• уровень расположение водоносных слоев;
• глубину замерзания почвы;
• колебания высоты и особенности рельефа на стройплощадке.

Решение о виде фундамента и уровне его закладки принимают с учетом следующих моментов:

• особенностей здания, заложенных в проекте;
• массы строения;
• наличия цокольного помещения;
• уровня расположения подземных коммуникаций.

Средняя температура в этой местности на протяжении года и особенности климата также влияют на размер приямка под основание.

Определяя, от чего зависит глубина закладки опорных конструкций, следует обратить внимание на климатические факторы:

• для зданий, строительство которых планируется в южных широтах, необходимо обеспечить минимальное смещение подошвы траншеи от уровня почвы на 0,6 м;
• при выполнении строительных мероприятий в условиях холодного климата уровень заглубления фундаментной подошвы в почву может достигать 1,5 м.

Характер почвы оказывает серьезное влияние на глубину заложения фундамента. Чтобы правильно выполнить расчет глубины заложения фундамента следует квалифицированно определить тип почвы.

Для каждого вида грунта уровень замерзания отличается:

• сильнопучинистые грунты, к которым относятся супесчаные, суглинистые и глинистые почвы, промерзают до уровня 0,5–1 м;
• среднепучинистые песчаные почвы, содержащие включения глинистых частиц и песчаной фракции замерзают на глубину 0,6–2 м;
• не склонные к пучению почвы, содержащие песчаные частицы, супесь, суглинки и глинистые включения имеют повышенный до 1–3 м уровень промерзания.

На склонность грунта к морозному пучению влияют следующие факторы:

• концентрация влаги в почве;
• уровень расположения подземных вод во время промерзания.

Ошибка в выполнении расчетов может привести к деформации основания.

В результате этого возможны отрицательные моменты:

• усадка строения;
• появление трещин на стенах;
• нарушение общей устойчивости здания.

Наряду с характером грунта и уровнем промерзания, немаловажным фактором является рельеф местности. В строительных нормах содержатся требования по выравниванию площадки до начала строительства. Однако для участков, расположенных на наклонной местности, а также на скалистой почве не всегда имеется возможность разровнять участок застройки. В данной ситуации минимальный уровень заложения основания определяется по нижней точке наклонной площадки. Для таких условий отдают предпочтение свайной основе, а также винтовой, которая также не боится перепадов высот.

Проанализировав природные факторы, особенности здания и определив характер грунта, необходимо определиться с конструкцией фундаментной основы для будущего дома.

Возможны следующие варианты:

• мелкозаглубленный или глубокозаглубленный ленточный фундамент;
• столбчатое основание в виде свай или железобетонных колонн;
• плитная конструкция основы строения.

При правильном определении уровня закладки основы, данные виды оснований имеют повышенные показатели надежности, и обеспечивает высокую несущую способность. Рассмотрим особенности различных типов оснований, и изучим рекомендации профессионалов.

Определение величины заглубления

При строительстве дома возникает вопрос: как определить глубину заложения? Для заглубленного фундамента существует следующее правило: она должна быть на 20-30 см больше глубины промерзания и на 50-60 см меньше глубины расположения подземных вод. На выбор величины параметра мало влияют конструкционные и эксплуатационные нагрузки.

Мелкозаглубленный фундамент имеет заглубление порядка 35-50% от глубины промерзания. Этот вариант характерен для монолитной плиты в любом грунте, а также ленточного или столбчатого фундамента при строительстве на малопучинистых грунтах.

Расчет глубины фундамента проводится с учетом нагрузок от сооружения и несущей способности грунта. Глубина промерзания также вносит свои коррективы, но путем практических рекомендаций.

Формула для расчета

Как рассчитать глубину заложения фундамента под дом? Расчет осуществляется согласно СП 22.13330.2011 по формуле.

Формула расчета глубины промерзания

Н = Hi√Mt

• Н – глубина промерзания,
• Hi – нормативная глубина промерзания определенного типа грунта,
• Mt – среднемесячная минусовая температура в зимний период.

Значение Hi составляет:

• 23 см в глинах,
• 28 см в песчанике пылевого типа,
• 30 см в крупнозернистом песчанике,
• 34 см в каменистых грунтах.

Пример

Рассмотрим строительство сооружения на глиняных почвах и в Московском регионе. Для Москвы характерны средние температуры: декабрь – минус 10, январь – минус 16, февраль – минус 18⁰C. Тогда рассчитываем глубину промерзания:   Н= 0,23√(10+16+18)= 1,1 м.

Корректировка производится с учетом коэффициента влияния теплового режима сооружения m. Его значение устанавливает СНиП 2.02.01-83 и СП 25.13330 с учетом среднесуточных температур, поддерживаемых в помещении.

В указанных документах можно по таблице уточнить m для зданий с различным режимом проживания, разной конструкцией напольного перекрытия, с учетом наличия утеплений и подвала.

Для дома с утепленным цоколем в Московском регионе при среднесуточной температуре в помещении 10-12⁰C можно принять m=0,9.

Окончательно, расчетное промерзание составит: Н х m = 1,1 х 0,9 = 0,99 м.

Глубина заложения фундаментов в соответствии с требованиями таблицы 2 СНиП 2.02.01-83*

Далее необходимо учесть расположение подземных вод. Если они располагаются на глубине более 3 м, то глубина заложения фундамента должна быть не менее глубины промерзания.

С учетом рекомендаций принимает, заглубление равным Н+0,3 м, т.е. 1,3м. Эта глубина должна обеспечить надежность и долговечность ленточного или столбчатого фундамента.

Минимальные и максимальные значения

Для заглубленного фундамента минимальное заглубление равно глубине промерзания грунта, а максимальная глубина заложения фундамента не должна достигать грунтовых вод минимум на 0,5 м.

Минимальное заложение мелкозаглубленного фундамента устанавливает СНиП 22.13330.2011 с учетом промерзания в такой зависимости:

• непучинистые почвы с промерзанием до 2 м или слабопучинистые грунты с промерзанием до 1 м – глубина заложения фундамента составляет не менее 0,5 м;
• при промерзании указанных грунтов в пределах 2-3 и 1-1-1,5 м, соответственно – 0,75 м:
• при промерзании более 3 м и в пределах 1,5-2,5 м, соответственно, – 1 м;
• при промерзании слабопучинистых грунтов на глубину более 2,5 м – 1,5 м.

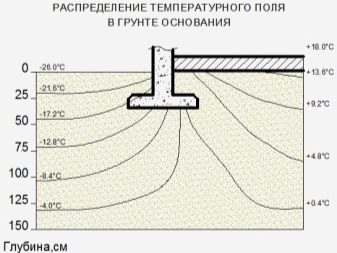

Температура внутри дома позволяет корректировать заглубление мелкозаглубленного фундамента.

Приведенные минимальные значения рассчитаны на одноэтажные строения. При возведении 2-х этажного сооружения их следует удвоить. Более высокие здания на мелкозаглубленном фундаменте не возводятся.

При строительстве на высокопрочных грунтах (скальные выходы, крупнообломочные грунты) фундамент предназначен лишь для перераспределения нагрузок равномерно по всей площади.

Минимальная глубина заложения фундамента составляет 0,3 м. Аналогично выбирается заглубление для монолитного плитного фундамента.

Глубина промерзания, методы определения

При определении глубины заложения подошвы фундамента важную роль играет правильное определение нормативной глубины промерзания для данного района строительства. Проектные организации, для облегчения расчётов, пользуются картой с нанесёнными изотермическими линиями или таблицей, в которой указаны значения нормируемой глубины промерзания для крупных городов, регионов России.

Нормативную глубину промерзания в районе строительства ленточного фундамента можно посчитать самостоятельно по эмпирической формуле (5.3 СП 22.13330.2016) справедливой для районов с промерзанием 50 лет), степень ответственности, капитальность (ГОСТ 27751). Немалую роль в проектировании играет:

• отсутствие выше грунтов, способных нести расчётную нагрузку,
• необходимость устройства подвала для проводки коммуникаций,
• нахождение рядом крупных объектов, способных изменить расположение и свойства грунтов за время эксплуатации,
• повышенная сейсмичность.

Привязка таких зданий производится на основе глубоких инженерных расчётов с учётом правил и требований СП 22.1330.2016, с применением необходимых мер защиты фундамента от пучения, подземных и паводковых вод.

Применяемые виды защиты:

• утепление, позволяющее сохранять температуру фундамента и предотвращать обмерзание,
• дренаж на уровне основания подошвы перфорированными трубами для отвода подземных и талых вод,
• несъёмная опалубка,
• утеплённая отмостка расчётной ширины,
• утепление цоколя,
• укрепление грунтов инъекцией цементного раствора при необходимости.

Монтаж своими руками

Технология возведения заглубленного фундамента практически ничем не отличается от его незаглубленного аналога. Требуется выполнить больший объем земельных работ и возрастает расход строительных материалов.

Материалы и инструменты

Перед началом работ нужно подготовить все необходимые инструменты и закупить материалы.

Понадобятся:

• бетономешалка или емкость большого объема для замешивания цементного раствора;
• лопаты, кувалда, рулетка, уровень, шпатели, пила или болгарка;
• гвозди, веревка, деревянные колышки;
• для армирования потребуются стальные прутья и проволока для их скрепления между собой;
• доски, брус для монтажа опалубки;
• цемент, песок, гравий;
• материалы для гидроизоляции фундамента.

Разметка участка.

Как рассчитать?

Разумеется, во избежание дополнительных затрат на профессиональных специалистов по расчету рекомендуемой глубины для отдельно взятой территории, застройщики ищут информацию для самостоятельного определения данных факторов. И это вполне объяснимо. Данные услуги стоят недешево и требуют значительных увеличений бюджета.

Существуют отдельные документы с картами и фактическими данными по нормативной глубине промерзания грунта: в некоторых районах оно составляет от 50 до 80 см, в других расстояние варьируется от 170 до 260.

Для расчета и уточнения этой величины разработана отдельная техническая формула: dfn=d0*Mt, df=kh*dfn

• dfn в данном случае представляет собой нормативную глубину промерзания грунта, ее расчет необходим для вычисления расчетной глубины.
• df – расчетная глубина промерзания породы.
• Mt представляет собой суммарный коэффициент минимальных температур в зависимости от СНиП 2.01.1-82. Воспользовавшись информацией именно для вашей территории, вы сможете посчитать среднемесячное суммированное значение. Делайте расчет данного параметра без учета минуса в значениях.
• d0 – фактор, вычисляемый исходя из индивидуальных особенностей вашего грунта. Для суглинка он составляет 0,23 м, для супесчаных пород – 0,28 м, для супесчаных пород более крупного типа – 0,30 м, для некоторых пород дисперсного грунта (грунта, получаемого в процессе выветривания скальных грунтов) – 0,34 м.
• kh – тепловой коэффициент, который зависит от температурных характеристик строительства здания. К примеру, если вы не собираетесь отапливать здание, берется значение 1,1, однако при наличии постоянного отопления, стоит выбрать подходящее под вашу территорию значение, исходя из таблиц в СНиП 2.02.01-83

Кроме того, не забывайте, что данные по промерзанию грунта должны присутствовать у геологической службы вашего района, а некоторая информация по среднестатистическим климатическим условиям – у метеослужбы.

Использование всех представленных характеристик полезно, однако, как мы уже выяснили, глубина промерзания – далеко не единственный фактор, влияющий на глубину установки фундамента. Одним из однозначно важных факторов расчета глубины установки фундамента является его вид, который определяется исходя из конструкции и используемых элементов и залегания над уровнем земли.

Фундамент столбчатого типа более всего подвержен негативному влиянию процессам пучинистости почвы. Копать в данном случае стоит на не менее чем 200-300 мм ниже уровня промерзания на грунтах пучинистого типа, породы непучинистого типа менее требовательны, и здесь глубина высчитывается исходя из вида почвы. Ширина и диаметр столбчатых опор вычисляются на основе весовых категорий строения.

Фундаменты плиточного типа редко заглубляются до уровня промерзания, однако часто подлежат гидроизоляции, а незаглубленный тип, как следует из названия, устанавливается не ниже уровня грунта.

Выполнение проекта и расчеты

Фундамент, независимо от его вида, необходимо предварительно запроектировать и просчитать. От его надежности и долговечности зависит надежность и долговечность всей постройки.

Поэтому, планируя строительство большого сложного по конструкции коттеджа, следует заказывать проект и расчеты у специалиста. Основание под компактный частый дом можно рассчитать самостоятельно. Но делать это нужно предельно внимательно и тщательно.

Чтобы правильно запроектировать основание здания, нужно знать:

• характеристики грунта;
• высоту залегания грунтовых вод;
• особенности осадков в местности;
• массу будущего дома;
• архитектурное решение дома.

По первым двум пунктам информацию добывают путем геологических изысканий. Можно использовать информацию, полученную в результате изысканий соседнего участка или всей территории населенного пункта.

Глубина и ширина

Дом из газобетона относится к легким постройкам. Глубина залегания основания для его строительства может быть минимальной. В случае если принято решение применять заглубленный вариант, его стоит опустить на уровень границы промерзания или чуть ниже – на 15-30 см.

Чем больше дом и чем сложнее грунт, тем ниже стоит опустить опору. Глубина мелкозаглубленного фундамента под газобетонный коттедж может составлять 30-40 см.

Высота ленты вычисляется путем складывания следующих параметров:

• высота песчано-щебневой подушки (составляет дополнительную высоту, расположенную под лентой);
• глубина укладки фундамента;
• высота ленты над уровнем почвы (зависит от условий участка и дизайна здания).

На влажных или рельефных участках, а также в регионах, для которых характерен высокий слой снежного покрова, строят дома с высоким цоколем.

Нужно учитывать тот факт, что ограждающие стены из газобетона нуждаются в отделке, защищающей пористый бетон от влаги. Если планируется облицовка кирпичом или вентилируемым фасадом, лучше сделать ленту чуть шире газобетонных стен.

Пример для одноэтажного дома

В этом случае достаточно будет мелкозаглубленного фундамента, утопленного вглубь грунта на 30 см, и возвышающегося над поверхностью земли тоже на 30 см.

Общая высота ленты для дома в 1 этаж с учетом подушки будет составлять около 80 см.

Для сооружения в 2 этажа

Другой пример – запланировано строительство двухэтажного дома на глинистом грунте с глубиной промерзания 1,20 м. Данный вид грунта относится к слабым, поэтому следует применить заглубленный фундамент.

Поскольку дом будет достаточно массивным, желательно заглубить ленту ниже глубины промерзания на 20-30 см.

Для большого дома в два этажа на некачественном грунте лучше применить подошву высотой 30 см. И над уровнем земли такой дом нужно приподнять на 30-40 см. Максимальная высота фундамента будет 2,2 метра. Минимальная – 2 метра.

Определение глубины заложения фундамента.

В данной статье мы рассмотрим расчет глубины заложения фундамента для частного дома, согласно указаниям СП «Основания зданий и сооружений».

Важность инженерно-геологических изысканий бесспорна, но для многих частных застройщиков эта процедура является дорогостоящей. Наши статьи будут ориентированы на людей, которые в силу каких-либо причин не могут себе позволить нанять геологов и проектировщиков, но желающих на готовых примерах разобраться с расчетами оснований, а также других элементов своего будущего дома

Определить глубину заложения фундамента в г.Москва. Рассмотрим несколько вариантов: неотапливаемый дом; отапливаемый дом без подвала с температурой в помещениях 20 о С и отапливаемый дом с неотапливаемым подвалом.

1. Первым делом нам нужно определить нормативную глубину сезонного промерзания грунтов (dfn ), в метрах, которая определяется по формуле:

где d0 — величина, в метрах, для:

— глин и суглинков — 0,23

— мелких и пылеватых песков, супесей — 0,28

— песков гравелистых, крупных и средней крупности — 0,3

— крупнообломочных грунтов — 0,34

Для неоднородного сложения грунтов d0 определяется как средневзвешенное в пределах глубины промерзания.

Mt — коэффициент, равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе, принимаемых по таблице 5.1 СП «Строительная климатология»

Тогда нормативная глубина промерзания для Москвы, где преобладают глины и суглинки, составит:

dfn =0,23 √22,9= 1,1м

Если вы не знаете, какие грунты залегают на вашем участке, то возьмите обычный ручной бур, который продается в строительных магазинах, и пробурите 1 отверстие в центре, а лучше 4 по углам будущей постройки. В основном на территории РФ встречаются именно пучинистые суглинки и глины. В СНиПе 1962 года не было величины d0. вместо него было одно значение 23см, т.е. 0,23 метра, поэтому не будет грубой ошибкой, если вы примете именно ее.

2. После того, как определили нормативную глубину промерзания, необходимо вычислить расчетную глубину промерзания (df ).

Для этого используется формула:

kh для наружных и внутренних фундаментов неотапливаемых зданий равен 1,1, кроме районов с отрицательной среднегодовой температурой. В нашем случае годовая температура +5,4 о. Если у вас будет отрицательная годовая температура, то расчетную глубину промерзания для неотапливаемых зданий необходимо определять по СНиП «Основания и фундаменты на вечномерзлых грунтах».

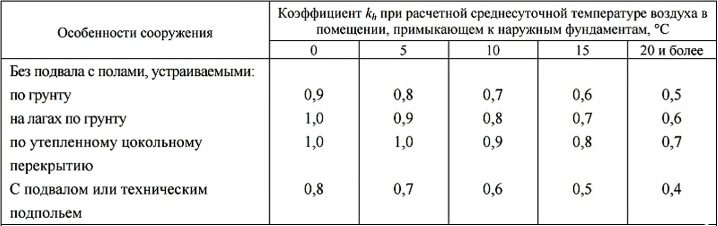

kh для отапливаемых зданий определяется по таблице:

Примечание: В отапливаемых зданиях с холодным подвалом с отрицательной среднезимней температурой kh =1

Считаем расчетную глубину промерзания:

— неотапливаемое в зимний период здание df = 1,1*1,1= 1,21м. Округляем в большую сторону и принимаем df =1,25м

— отапливаемое здание без подвала, с полами по утепленному цокольному перекрытию: df = 0,7*1,1= 0,77м. Принимаем df =0,8м

— отапливаемое здание с холодным подвалом с отрицательной температурой df = 1*1,1= 1,1м. Принимаем 1,1м.

3. Определяем глубину заложения фундамента по условиям недопущения морозного пучения по таблице ниже, в зависимости от расположения уровня грунтовых вод (УВГ).

Грунты под подошвой фундамента

Глубина заложения фундаментов в зависимости от глубины расположения подземных вод dw. м, при

Скальные, крупнообломочные с песчаным заполнителем, пески гравелистые, крупные и средней крупности

не зависит от df

не зависит от df

Пески мелкие и пылеватые

Супеси с показателем текучести IL <0

Суглинки, глины, а также крупнообломочные с глинистым заполнителем при показателе текучести грунта или заполнителя IL ≥0,25

Так как без инженерно-геологических изысканий мы не можем знать глубину расположения грунтовых вод, то принимаем наихудший вариант: не менее df

Соответственно, для неотапливаемого здания d=1,25

Как рассчитать глубину заложения фундамента.

Для отапливаемого здания без подвала с полами по утепленному перекрытию d=0,8м

Для отапливаемого дома с холодным подвалом d=1,1м

После определения глубины заложения фундамента переходим к расчету оснований по второй группе предельных состояний — по деформациям. Об этом будет написана отдельная страница. Чтобы не пропустить выход новой статьи, подпишитесь на рассылку.

Современные технологии

Современные технологии и качество материала (железобетона) позволяют даже на проблемных почвах применять мелкозаглубленные фундаменты. Это значительно сокращает и время возведения построек, и их стоимость (основание сооружения может обойтись в 25% затрат на дом).

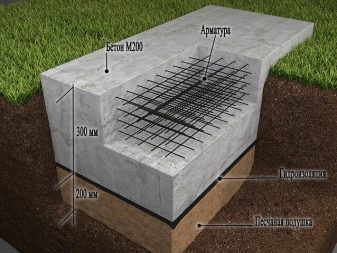

При соблюдении определенных правил мелкозаглубленный ленточный фундамент можно укладывать на глубине всего 50 см даже на пучинистых почвах. Обязательными условиями являются:

• использование железобетона для монолитного основания марки М200 или М300;
• в траншею, под ленту фундамента обязательно укладывают теплоизоляцию (пенополистирольные плиты) и подсыпают непучистые материалы;
• трамбуют и разравнивают дренажную подушку из песка и щебня толщиной не менее 2 см;
• боковую площадь основы гидроизолируют и утепляют (пенополистирольными плитами);
• полости засыпают любым непучинистым материалом (смесь гравия и песка, песок, щебень).

Такие технологии широко и с успехом применяют при возведении строений в США и некоторых европейских странах. Многолетний опыт подтверждает возможность существенной экономии на строительных работах при заложении фундамента.

Расчет

Как уже говорилось, на расчет глубины заложения фундамента влияет сразу несколько критериев. Основные из них — следующие:

1. Уровень промерзания почвы.
2. Расположенность грунтовых вод.
3. Тип основания.

Эти три пункта влияют на определение глубины заложения фундамента больше всего. Поэтому в каждом случае расстояние от поверхности почвы до дна траншеи будет отличаться. Так, глубина фундамента для конкретного одноэтажного дома может как быть большой, так и практически отсутствовать. Чтобы было понятнее, рассмотрим по порядку вышеперечисленные критерии.

В зависимости от степени промерзания грунта

Этот фактор влияющий на глубину заложения любого фундамента часто упоминается в первую очередь. Если вы собрались выкапывать траншею для заглубленного фундамента, этот показатель должен быть известен вам в первую очередь. Залив ленту без учета глубины промерзания, можно уничтожить здание смещениями в грунте, вызванными превращением воды в лед.

Поговорим о том, как узнать, насколько промерзает грунт. Есть таблицы и карты с усредненным уровнем промерзания грунта в той или иной области. Если нужен точный показатель, нужно взять данные десятилетних исследований на ровной, не заснеженной площадке. Но обычно они отсутствуют.

Тогда примерную глубину можно рассчитать самому. Для этого нужно обратиться в ближайший гидрометцентр и узнать среднюю температуру за месяц. Если предоставят каждодневные данные, ее можно посчитать самому (сложить показатели и разделить на их количество). Затем из этой цифры извлекается корень квадратный, который умножается на коэффициент типа грунта (можно найти в интернете). Все, примерный уровень глубины промерзания у вас есть.

От уровня грунтовых вод

Вода — один из самых опасных врагов фундаментов. Основания возводятся, как правило, из бетона, будь то монолит или ФБС. При слишком высоком уровне грунтовых вод влага попадает в поры через подошву. С наступлением холодов вода замерзает и начинает разрушать бетон. В лучшем случае всё может закончиться трещинами, а в худшем здание просто рухнет.

Чтобы предотвратить это, принимаются необходимые меры: правильно устраивается подоснова (с использованием песка необходимой фракции), сооружается водоотвод и т.д. Кроме того, замерзая, влага пучит грунт. Поэтому, если под подошвой — мелкие или пылеватые пески, а грунтовые воды находятся на уровне выше двух метров, нужно строить только заглубленный фундамент.

Таким образом, выбор глубины заложения конкретного фундамента зависит и от грунтовых вод

Поэтому важно знать, где они находятся. Определить глубину залегания вод на участке на самом деле несложно. Нужно выбрать несколько точек на том месте, где Вы собрались строить дом

При этом одна из них должна находиться в нижней части площадки. На намеченных точках делаются скважины. Через сутки можно приступать к измерениям. Определять расположение подземных вод лучше всего весной, когда насыщенность влаги почвой максимальная.

Определить УГВ можно и с помощью колодца, расположенного в непосредственной близости от места строительства (если такой имеется). Дело в том, что источником для них служат именно грунтовые воды. Поэтому расстояние от поверхности почвы до зеркала воды является тем самым уровнем. Стоит помнить, что колодец должен быть максимально заполненным (то есть, не нужно проверять уровень после забора воды, особенно в большом количестве).

От выбора типа фундамента

Конечно, грунт решает очень многое. Но, кроме этого, глубина заложения фундамента зависит и от него самого. В данном случае речь идет о виде. О том, какая должна быть глубина залегания у конкретного фундамента, можно рассказать в нескольких словах:

1. Ленточное и столбчатое основания зависят от грунтовых вод и глубины промерзания почвы;
2. Глубина заложения свайного фундамента определяется с помощью его несущей способности;
3. Плитное основание заглубляется примерно на 40 — 50 см.
