Как сделать самодельный флюгер в домашних условиях

Основные элементы флюгера

Независимо от того, какой формы будет ваш флюгер, в нём должны присутствовать определённые элементы, основными из которых являются ось и флажок с противовесом.

Корпус и ось флюгера

Корпус служит опорой для всей конструкции. Для его изготовления подойдёт как стальная, так и латунная труба, диаметр которой 1 дюйм. В корпусе строго вертикально располагается ось — стержень, обычно выполняемый из стальной арматуры.

Основная функция несущего стержня — удерживать ветряк. Диаметр арматуры около 9 мм, этого хватит, чтобы выдержать сильные ветра и любую другу механическую нагрузку, которая будет действовать на флюгер.

Корпус флюгера является опорой всей конструкции

Флажок с противовесом (флюгарка)

Основная часть устройства, расположенная на вертикальной оси. Флажок показывает, в какую сторону дует ветер. Противовес служит для балансировки флажка и располагается на противоположной стороне. Основная сложность при изготовлении этого элемента состоит в том, что флажок и противовес должны располагаться равномерно по обе стороны оси, то есть иметь одинаковую массу.

Из всей конструкции именно флюгарка представляет собой художественную ценность. Опытный мастер способен выполнить деталь любой формы, при этом не нарушив баланса между флажком и противовесом.

При изготовлении флюгарки важно соблюсти равномерное распределение массы по обе стороны оси

Защитный колпачок

Защитный колпачок имеет форму круга или конуса и располагается на оси флюгера, чаще всего — непосредственно над корпусом. Его основная функция — защищать корпус и подшипники от попадания влаги и грязи.

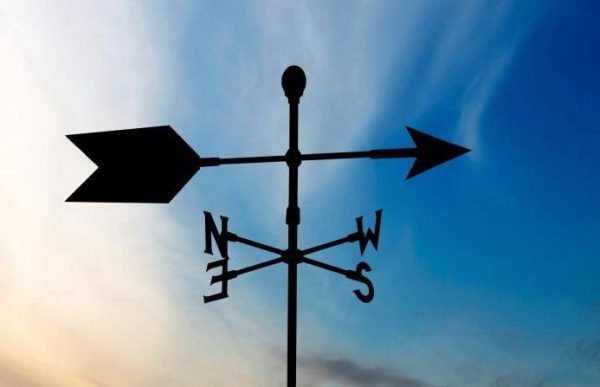

Роза ветров

Указатель сторон света, состоящий из двух прутьев, скрещенных под углом в 90°. Как правило, прутья крепятся к верхней части крышки в неподвижном состоянии. На концах указателя устанавливаются буквы для обозначения сторон света. Чтобы зафиксировать элемент в правильном положении, нужно использовать компас.

Чтобы установить указатели сторон света в правильном направлении, необходимо воспользоваться компасом

Подшипники

Располагаются внутри корпуса и обеспечивают свободное движение несущего стержня под порывами ветра. Внутренний диаметр деталей составляет 9 мм.

Крепёж

Выбор крепежа зависит от используемого материала и способа крепления. Это могут быть углы, накладки, болты, заклёпки.

Пропеллер

Он помогает определить скорость ветра. Пропеллер можно изготовить самостоятельно из пластмассы и дерева или использовать готовые детали.

Наиболее органично смотрится именно самолёт с пропеллером, поскольку в оригинальной конструкции данная деталь также присутствует. Да и смоделировать такую форму намного проще, чем другие.

Самолёт идеально подходит для изготовления флюгера с пропеллером

Конструкция и виды флюгеров

Существует два типа флюгеров: простой в виде фигурки с розой ветров и «флюгер Вильда» — более сложная конструкция, которая помимо общего направления воздушного потока может указывать скорость ветра (до 10 метров в секунду). Флюгер изготавливается из металла, чаще всего используется сталь или медь. По функциональным качествам они друг другу не уступают, поэтому выбор – вопрос эстетический или техники, с которой работает специалист. Иногда дополнительным элементом к верхней части флюгера устанавливают пропеллер, он отгоняет птиц с крыши здания. Размер флюгера зависит от общих размеров здания, слишком маленький потеряется на фасаде, слишком большой будет выглядеть громоздко. Для средних размеров двухэтажного здания обычно устанавливают флюгер 40x80x70 см. Конструкция флюгера включает в себя минимум один подвижный узел, но его конструкция не представляет из себя ничего сложного.

1. верхняя и самая заметная часть флюгера представляет собой металлическую пластину в виде какой-либо фигурки (это может быть и простая стрелка) и противовеса-стрелки. Она должна быть хорошо сбалансирована, чтобы точно указывать направление ветра. Эту часть флюгера называют флюгаркой;
2. флюгарка должна быть неподвижно закреплена на стержне, который монтируется в неподвижной опоре и позволяет флюгеру свободно вращаться. Также вращение в некоторых флюгерах обеспечивается установкой на неподвижный стержень гильзы с флюгаркой, которые свободно вращаются на стержне. Движение в обоих вариантах обеспечивается с помощью подшипника, подвижные части закрываются защитным колпаком и изолируются резиновыми прокладками;
3. в нижней части устанавливается роза ветров, указывающая направление частей света, как дополнительный элемент может быть установлена ветромерная доска, она закрепляется на оси с помощью шарниров.

• О молниезащите частного дома читайте здесь.
• Как самостоятельно осуществить монтаж водосточной системы, расскажет данная публикация.
• О различных видах и областях применения битумных мастик читайте в нашей статье.

Вся конструкция должна быть прочно закреплена на крыше с помощью металлической пластины, винта на конце опоры или хомута. Для прочности флюгер часто крепят к дымоходу.

Как сделать флюгер

Готовый эскиз флюгера в натуральном размере, распечатанный на бумаге, приклеить на кусок материала нужного размера. Любым доступным способом перенести контуры на материал. Сделать это можно:

• При помощи копирки. Этот вариант пройдет с фанерой, пластиком и текстолитом.

• При помощи кернения. Этот способ подходит для металла. Берем узкое зубило или мощное шило, ставим острие на контур, молотком ударяем пару раз по ручке сверху. Острие оставляет на металле небольшую вмятину. Так переносим весь контур.

• При помощи дрели и сверла. Этот способ подходит для любого материала. Под металл нужны только более крепкие сверла.  Сверло надо небольшого диаметра. По контуру с небольшим шагом сверлим отверстия. Там, где изгибы более резкие, отверстия делаем почаще — чтобы точнее перенести, там где линии ровные или с плавным изгибом, отверстий может быть немного.

По меткам восстанавливаем контур. На некоторых материалах это можно сделать при помощи карандаша или маркера, для металла — только при помощи все того же кернения.

Чтобы можно было понять откуда дует ветер, делают вот такую розу ветров

Дальше надо по полученному контуру вырезать корпус флюгера. Выбирать инструмент для вырезания флюгера следует в зависимости от вида материала. В большинстве случаев подходит электролобзик. Для материалов помягче можно использовать и ручную пилку. Для металла толщиной 2-3 мм также можно попытаться вырезать флюгер при помощи ручной пилы или электролобзика. Правда, потребуется много времени. Металл потолще, даже самый мощный электролобзик не возьмет. Для такого случая можно воспользоваться сварочным аппаратом, большим зубилом. Прямые и не очень скругленные участки, можно попытаться вырезать болгаркой.

После того как «тело» флюгера вырезано, края обрабатывают до гладкости. Для этого используют надфили, напильники, наждачную бумагу. Если есть болгарка, процесс можно ускорить, поставив шлифовальные диски разной зернистости.

Как сделать флюгер своими руками

Классический флюгер из металла

Перед тем, как сделать флюгер своими руками, необходимо приготовить эскиз на миллиметровой бумаге или вырезать готовый шаблон понравившейся фигуры. Самыми популярными фигурками для изготовления флюгера являются животные и птицы, в частности, это кот или петух. Лучше трафареты изготавливать из разлинованной бумаги или картона, чтобы впоследствии можно было легко перенести рисунок на металлический лист.

Кроме того, нужно подготовить чертеж стрелки флюгера и его поворотного узла, с помощью которых можно будет определять направление воздушных масс. На чертеже должны быть указаны все нужные размеры: высота конструкции, длина стрелки, диаметр поворотного узла и т.д.

Необходимые материалы и инструменты

Перед тем, как делать флюгер, нужно приобрести необходимый материал:

• Металлический лист толщиной 1,5-2 мм.
• Проволока толщиной 3 мм
• Три трубки из металла диаметром 15, 22,5 и 25 мм
• Трубка из меди диаметром 18 мм
• Труба профильная 15х15 мм
• Металлический шарик диаметром 80 мм
• Шарик от подшипника диаметром 15 мм
• Круглый металлопрокат 12 мм
• Пластина из железа 60х60 мм толщиной 12 мм

Из инструментов понадобится оборудование для резки металла – болгарка, углошлифмашинка, электролобзик, а также аппарат для сварки, электродрель с набором сверл по металлу, молоток, зубило, набор напильников. Конечно, помимо этого понадобятся специальные защитные перчатки, щиток, очки, одежда для работы со сваркой и резкой металла.

Вырезаем фигурку из шаблона

На металлический лист наносится шаблон фигурки флюгера, затем ее нужно вырезать по контуру. Для этого лист фиксируется струбцинами для предотвращения смещения во время резки, прикрепить к верстаку. Электролобзиком вырезается шаблон по контуру, после этого все заусенцы удаляются с помощью болгарки с установленным для этой функции шлифовальным кругом. Если есть труднодоступные места, нужно воспользоваться тонким напильником. Если вырезается фигурка животного, например, кота, понадобится сделать отверстия для глаз, носа и усов. Сделать это можно с помощью дрели со сверлом диаметром 12-15 мм и надфилем. Усы изготавливаются из проволоки, 10-12-сантиметровые отрезки которой вставляются в проделанные для этого отверстия. Нос животного изготавливается из круглого прутка диаметром 20 мм, конец которой можно скруглить с помощью углошлифмашинки.

Изготовление стрелки

Стрелка, указывающая направление ветра, также вырезается по предварительно нанесенному на металлический лист контуру, электролобзиком. При этом изготавливается не вся стрелка целиком, а только ее оперение и указывающая часть. Эти детали нужно приварить к профильным трубкам сечением 15х15 мм: указательную часть к одному прутку, а оперение – к другому. Места сварки тщательно зачищаются.

Изготовление поворотного узла

Самодельный поворотный механизм

Для изготовления поворотного узла в поверхности стального шара просверливают отверстие сверлом 13 мм. К отрезку трубы размером 50 мм и диаметром 60 мм приваривают крышку. Чтобы оба торца стрелы плотно прилегали к поверхности шара, с двух ее противоположных сторон нужно сделать небольшие углубления. К этим местам привариваются оба конца стрелы. Затем к шару приваривается стержень из профильной трубы, а к ней – отрезок круглой трубки размером 50 мм.

Крепление флюгера

После того как элемент стрелы с поворотным механизмом будут собраны, можно приступать к фиксации фигурки флюгера к стальному шарику. Чтобы плотно состыковать ее основание со сферой, нужно вырезать небольшую ее часть в форме полукруга и соединить с шаром с помощью сварки

При этом очень важно следить за тем, чтобы между стрелкой и поворотным механизмом образовался угол в 90 градусов. Фигурка флюгера должна устанавливаться на оси так, чтобы образовывался противовес по обе стороны

Чтобы обеспечить свободное вращение флюгера, необходимо подготовить опорный стержень: в медную трубку вставляется круглый пруток, детали свариваются между собой. В широкую трубку вставляется шарик из подшипника, который смазывается какой-либо смазкой. После этого туда вставляется медная трубка с прутком. Конструкция для определения силы и направления ветра готова, осталось ее покрасить и установить на крыше.

Более подробно весь процесс изготовления флюгера и его отдельных элементов показан на видео.

Зачем нужен флюгер

Можно сформулировать две причины, по которым флюгер до сих пор сохранил популярность:

• Конструкция идеально подходит для определения мгновенного направления ветра. Прибор, которому без малого несколько сотен лет, работает на крыше лучше спутников и электронных метеостанций;
• При правильном подборе конструкции и места установки на крыше можно определить скорость ветра и даже измерить ее.

Подавляющее большинство владельцев, установивших флюгер на крышу своего дома, считают, что вращающийся силуэт или трещотка помогает отгонять непрошеных гостей — голубей, ворон, кошек. На практике крепление конструкции на крыше отпугивает только первые три недели, пока окружающая живность не привыкнет к новому раздражителю.

Большинство владельцев считают их забавной игрушкой, символом удачи, и не более того. Но, несмотря на простоту конструкции, флюгер на крыше действительно может помочь с прогнозом погоды и даже предсказать дождь. В любой местности существует так называемый горизонт дождя, направление, откуда приходят облака с обязательным дождем. В этом случае фигурка на крыше может предсказать дождик за пару часов до появления грозового фронта.

Конструкция флюгера — асимметричное плоское полотно или силуэт, закрепленный на вертикальной оси вращения. Под воздействием давления набегающего на плоскость воздуха возникает вращающий момент, и флюгер проворачивается на оси до установления минимального сопротивления потоку. То есть, силуэт на крыше всегда указывает либо на направление, откуда дует ветер, либо куда, это зависит от выбора владельца.

Как устроен флюгер

В конструкции флюгера используется четыре основных узла:

• Флюгарка — металлический, пластиковый или фанерный силуэт, закрепленный на поворотном стакане подшипника качения;
• Подшипник качения;
• Ось вращения;
• Опорный узел, удерживающий силуэт на оси в фиксированном положении на крыше.

Опору для силуэта изготавливают под крепление на коньке или на фронтоне крыши.

Большинство конструкций флюгеров для крыши изготавливаются по аналогичной схеме, основные отличия могут касаться оформления узла вращения. Для габаритных и тяжелых флюгеров применяется подшипник скольжения, проще говоря, закаленная стальная ось, вставленная в металлическую трубу. Силуэты с небольшой парусностью обязательно устанавливают либо на закаленный стальной шарик, либо на пару подшипников качения.

Обязательным условием надежной работы флюгера на крыше дома является наличие разбалансированного аэродинамического силуэта. Простым языком это означает, что, если мысленно провести вертикальную линию по оси вращения прибора через весь силуэт, то одна из сторон должна быть больше по площади. Если половинки конструкции одинаковы, то флюгер будет просто беспорядочно вращаться на оси.

Проверить «на земле» качество флюгера довольно сложно, для этого потребуется закрепить флюгер на свободном от деревьев и построек месте и ветреная погода не менее 5 м/с. Большинство производителей поступают проще – искусственно увеличивают чувствительность флюгера установкой силуэта стрелы с широким плоским «оперением». Теперь прибор будет реагировать даже на слабый ветерок в 1-2 м/с.

Нередко из-за сильного удаления силуэта или флюгерки от оси вращения возникает дисбаланс, поэтому конструкцию приходится уравновешивать установкой противовеса. В противном случае прибор будет стремиться занять одно положение, когда центр тяжести флюгерки, подобно маятнику, будет находиться в самой нижней точке.

Читать также: Паспорт счетчика электроэнергии меркурий

Обычно к вращающемуся на крыше силуэту добавляют указатели сторон света, таким образом, конструкция приобретает законченный «метеорологический» вид. Настоящие метеофлюгеры выглядят намного скромнее, это может быть небольшая горизонтальная трубка Пито с поворотным крылом или более примитивный пропеллерный счетчик скорости набегающего потока.

Но, в отличие от домашних флюгеров на крыше, метеорологический прибор устанавливают на открытом пространстве, на высоте не менее десяти метров над землей. Только в этом случае датчик скорости и направления ветра будет давать достоверные данные. Все конструкции китайских метеофлюгеров с силуэтами драконов и замысловатыми узорами, которые, по утверждению производителей, можно установить даже на балконах многоэтажных зданий, являются не более чем забавными игрушками.

Характеристика флюгарок на трубу дымохода

Флюгарка не дает осадками проникать в трубу, за счет чего топливо полностью прогорает в печи. К достоинствам защитных колпаков на трубах можно отнести защиту от обледенения трубы зимой и отсутствие грибка и плесени летом.

Для защиты дымоходной трубы от мусора и проникновения мелких животных, помимо флюгарки устанавливают дополнительно боковые стальные сетки или декоративные элементы.

Колпаки на дымоход имеют следующие параметры:

1. для устойчивости и защиты от порывистого веса флюгарки на кирпичную трубу выполнены из толстолистовой стали, из-за этого вес конструкции равен 60 кг;
2. материал изготовления в основном оцинкованная сталь, но встречаются также модели из меди, цинка-титана и нержавейки;
3. выдерживает конструкция температуру до 200С;
4. гарантийный срок эксплуатации 5 лет;
5. высота составляет 180мм от среза до дымохода;
6. срез высотой до 100мм;
7. уклон скатов составляет 45˚;
8. колпак флюгарки на 100 мм больше диаметра трубы с каждой стороны.

Порядок работ

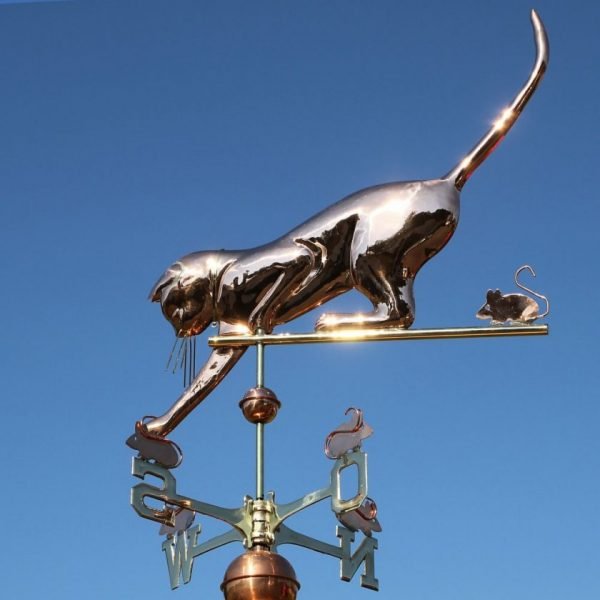

В качестве примера возьмем фигуру кота.

Первым делом на поверхность металлического листа отображается контур будущего флюгера. Прежде, чем начинать вырезать фигуру, нужно хорошо закрепить лист, чтобы исключить вероятность его смещения при работе. Для этого лучше использовать слесарные струбцины, посредством которых материал надежно фиксируется на верстаке.

Избавиться от образовавшихся заусениц после резки можно болгаркой с шлифовальным кругом. Для обработки труднодоступных мест правильнее воспользоваться тонким широким напильником.

Надежно зафиксируйте металлическое изделие на верстаке, после чего просверлите в нем небольшие отверстия под усы, глаза и нос. Можно воспользоваться сверлами по 12-15 миллиметров в диаметре.

Добиться характерный овальный очертаний для глаз кота можно посредством надфиля либо напильника полукруглой формы. При помощи них проделанные отверстия постепенно расширяются до нужных размеров.

Стальную проволоку диаметром 3 миллиметра нужно разрезать на отрезки по 100-120 миллиметров. Далее выполняется 10-20-миллиметровый отступ, после чего необходимо сделать Г-образный изгиб. В результате этих действий мы получим заготовки для усов флюгера.

Для выполнения носа пригодится 20-мм круглый металлопрокат. Далее посредством УШМ края прута округляются.

Чтобы максимально похоже повторить особенности и формы кошачьего носа, необходимо воспользоваться зубилом. Для этого на заготовке выполняются соответствующие метки.

Читать также: Чем подсветить рабочую зону на кухне

Следующим шагом вырезается заготовленный фрагмент требуемого размера.

Устанавливать нос необходимо сварочным аппаратом: спереди в проделанные отверстия просовываются усы, которые после свариваются с тыльной стороны.

После завершения сварочных работ не забудьте воспользоваться шлифовальной машинкой для обработки швов. В итоге у вас должна получиться максимально гладкая и ровная поверхность.

В том же порядке выполняются работы, если вы задумали создать своими руками флюгер в виде петуха.

Следующим этапом нужно перейти к выполнению стрелки, что станет указывать направление ветра. На поверхности заготовки вычерчиваются контуры, согласно которым после при помощи электролобзика вырезается фигурка.

Основанием стрелы может выступать пара прутков квадратной формы 15 на 15 миллиметров. Причем один элемент приваривается с деталью-наконечником, а второй – с оперением. После сварка аккуратным образом зачищается с поверхности.

Для выполнения поворотного узла необходимо высверлить в стальном шаре и крышке будущего флюгера отверстия диаметром 13 мм. После этого крышка приваривается к 5-сантиметровой трубе.

По обоим сторонам стальной фермы создаются лыски – так называются небольшие углубления, предназначенные для более надежного прилегания торцов стрелы. Далее к основе узла поворота приделывается стержень с шарообразной составляющей, после чего место крепления обрабатывается сваркой.

Как только шар со стрелой будут зафиксированы вместе, можно переходить к креплению изделия. Для фиксации флюгера со сферической деталью в основании заготовки проделывается вырез полукруглой формы. Очевидно, что в конце это место подвергается сварке.

В процессе приварки следует избегать того, чтобы брызги металла попадали на поверхность фигуры. Для этого элемент следует прикрыть листом жести.

В процессе выполнения работ своими руками очень важно точно сопоставить между собой все элементы будущего флюгера, при этом угол между поворотным механизмом и самой стрелкой обязательно должен равняться 90 градусам. Надежность установки фигуры обеспечивается благодаря участкам крепления, где задние лапы должны привариваться к основе указателя, а передние непосредственно к стальной сфере

Надежность установки фигуры обеспечивается благодаря участкам крепления, где задние лапы должны привариваться к основе указателя, а передние непосредственно к стальной сфере.

Для опоры нужно использовать отрезок круглого прутка, благодаря этому флюгер сможет свободно вращаться под силой ветра.

Проконтролируйте, чтобы опорный стержень точно вошел в трубу, после этого можно проводить сварку краев элементов.

Далее шар, необходимый для свободного вращения фигуры кота, следует смазать при помощи любой вязкой смеси, после чего останется только вставить его в широкую трубу. В конце размещается латунная либо медная труба.

По окончанию сборки флюгера, элемент при необходимости разукрашивается и декорируется, после чего размещается на крыше доме.

Этапы изготовления флюгера своими руками

В первую очередь необходимо определиться с формой и дизайном приспособления. Как уже было сказано выше, включайте фантазию. После чего ваша задумка должна быть перенесена на бумагу. Чертеж надо сделать во всех мельчайших подробностях.

После чего надо изготовить своими руками вертикальную опору. Для этого можно использовать любой металлический стержень: арматуру, трубу. Его размеры: диаметр – 13 мм, длина 125 мм. В верхней части обязательно нарезается резьба под крепление горизонтальной части флюгера. Это можно сделать своими руками, используя плашку. Процесс не очень сложный.

Обязательно на нижнюю часть флюгера устанавливается подшипник, именно он позволит флюгеру крутиться вокруг оси. Крепление самого декоративного элемента производится за счет установленных внизу четырех пластин, которые сваркой с одной стороны прикрепляются к металлической оси, а на другой стороне проделаны отверстия под саморезы. Именно этими крепежами флюгер крепится к кровельному материалу дома.

Внимание! Очень важный момент – это сделать так, чтобы в подшипник не попадала вода и грязь. Поэтому на него надо надеть при сборке флюгера колпачок, изготовленный из металлического листового материала

Кто-то умудряется сделать колпак из пластиковой бутылочной крышки

Поэтому на него надо надеть при сборке флюгера колпачок, изготовленный из металлического листового материала. Кто-то умудряется сделать колпак из пластиковой бутылочной крышки.

Флюгер самолет – конструкция динамичная, поэтому ее на высоких домах не ставят. Просто не будет видно, как крутиться пропеллер. А именно он и является той самой изюминкой. Сложность данной конструкции заключается в том, что крутящаяся часть должна каким-то образом свободно крепится к фигурке самолета.

Сам же самолет можно легко вырезать ножовкой по металлу из листа железа, можно сделать его своими руками и из фанеры или пластика. А вот пропеллер флюгера должен быть обязательно металлическим

Здесь важно понимать, что лопасти вращающегося элемента должны располагаться относительно друг друга под небольшим углом. Пропеллер можно вырезать из оцинкованного куска листового железа, для чего используются ножницы по металлу

По центру полосы делается отверстие под крепеж. После чего края полосы надо немного повернуть в разные стороны.

Теперь необходимо пропеллер закрепить к самолету. Здесь вариантов несколько:

• Если флюгер изготавливается из фанеры, то пропеллер можно закрепить к его торцевой части при помощи самореза. Крепеж должен быть закручен не до конца, тем самым оставляя место для вращения.
• Если флюгер изготовлен из металла, то к нему при помощи сварки или пайки крепится маленького размера штырь к носовой части самолета. Штырь должен на конце иметь резьбу, на которую накручивается гайка с шайбой. Это и крепеж, и ограничитель. Можно использовать штырек без резьбы, но со шляпкой на конце. Этот вариант крепится к самолету только с надетым на него пропеллером.

Флюгер с дефлектором

Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.

Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.

Первоначально делам купол:

Схема по сборке купола для дымохода. Просто и понятно

• Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
• Для этого применяются гайки М 6 (8) и болты М 6 (7).
• После этого ставится верхний цилиндр (3) и крепится хомутом (5).
• После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Основание готово. Далее следует сделать сам флюгер.

Флюгер на дымоход с флажком и противовесом. Фигурка флажка может быть любой, а принцип построения аналогичен

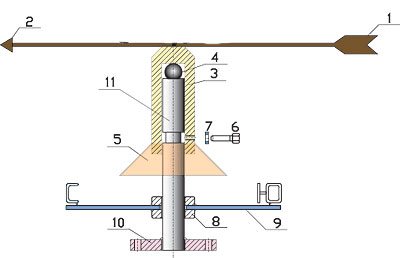

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер. Схема создания флюгарки

Основные ее части и порядок их расположения

Схема создания флюгарки. Основные ее части и порядок их расположения

Этапы изготовления:

Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

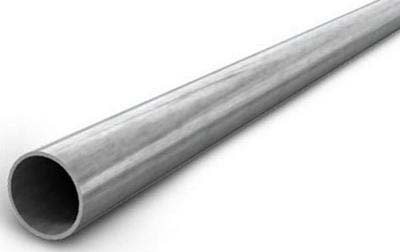

Труба диаметром 13 миллиметров, которая будет основой для будущей флюгарки

Этап 2. На трубе нужно нарезать резьбу.

Труба с нанесенной на один ее край резьбы для крепления

Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

Труба с вставленным в нее подшипником. Заготовка для флюгарки.

Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

Крепеж для флюгера на купол с приваренными на нее пластинами

Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

Роза ветров. Стрелки указатели с указанием направления. Выставляются по компасу.

Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

Под цифрой 5 обозначен купол для защиты корпуса будущего флюгера от попадания воды.

Этап 7

Особое внимание следует уделить крышке. Выполнение осуществляется из стали

Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

Самая верхняя часть флюгера, которая садится на резьбу, заранее сделанную на основании

Этап 8. На нее закрепляется флажок и противовес.

Флажок и противовес флюгера для указания направления ветра. Устанавливается на стрелку-крышку.

Этап 9. Флюгер готов.

Готовый вариант флюгера, который будет установлен на ранее заготовленный для него купол

Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.

Место и технология установки флюгера

На крышу дома флюгер можно монтировать в нескольких местах. Главное – выбирать на здании наиболее высокое место. Желательно, чтобы вблизи не было высоких деревьев. Возможные варианты установки:

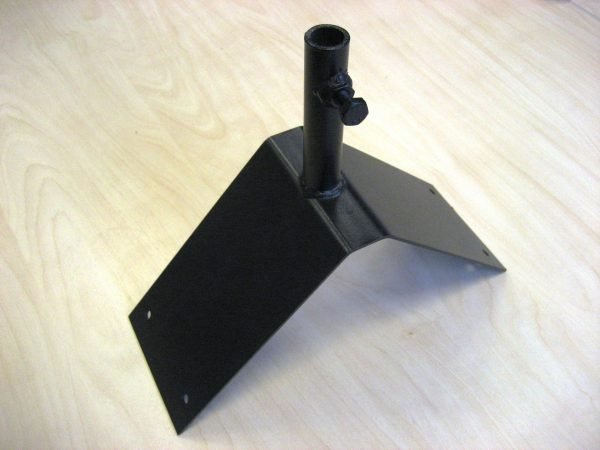

На башню или конек крыши. Для крепления используют специальные опорные «лапы». В зависимости от количества скатов их может быть 1 или 2.

Монтаж флюгера на башню

На дымовую трубу. Один из наиболее удачных вариантов, поскольку дымоход чаще всего выполнен из кирпича. Для крепления потребуются прочные металлические кронштейны с отверстиями. Если же труба металлическая, то зафиксировать флюгер можно с помощью обжимных С-образных хомутов.

Флюгер на дымоходе

К фронтону. Метод установки подходит для поверхностей двухскатной крыши, которые зашиты кирпичом. Здесь установка производится по аналогии с дымовой трубой.

Флюгер на фронтоне

К стропильной системе. Этот метод установки обеспечивает самую высокую жесткость и устойчивость флюгера. Но он удобен, только когда дом еще строится. Если крыша уже готова, в ней придется делать отверстие, а нарушение целостности кровли потребует дополнительной гидроизоляции.

Устанавливая флюгер на конек крыши, башню или дымовую трубу, необходимо следить, чтобы стрелки указателя сторон света были выставлены правильно. Для этого рекомендуется обязательно использовать рабочий компас

При установке важно учитывать еще несколько нюансов:

• Ось вращения должна быть очень надежно прикреплена к крыше, поскольку именно это место испытывает наиболее сильные нагрузки.
• Еще ось нужно располагать строго вертикально. Лучше для этих целей воспользоваться строительным уровнем. В противном случае рано или поздно конструкция просто завалится набок.
• Все отверстия, сделанные для установки флюгера, в крыше должны быть заполнены герметиком для исключения попадания в кровельное покрытие влаги.
• Для максимальной точности показаний конструкцию необходимо располагать на высоте 9-12 м. На ней ветер будет свободно обдувать весь прибор.

Специалисты рекомендуют монтировать флюгеры в процессе постройки дома. Это удобнее, поскольку еще установлены строительные леса и лестницы, а также в свободном доступе находится стропильная система. В процессе возведения жилища удается закрепить флюгер максимально надежно. В случае с готовой крышей это будет несколько сложнее, и потребует больше времени и сил.

Крепления для флюгеров

В зависимости от места установки флюгера из металла на крышу могут использоваться разные крепления:

Для двухскатной крыши. Подойдет как для незавершенной, так и для готовой кровли. По умолчанию между пластинами крепления обеспечен угол 135°. Но за счет 12 крепежных отверстий, которые расположены на кронштейне, этот угол можно несколько изменить.

Крепления для двухскатной крыши

Для четырехскатной крыши (пирамидальной, конической). Подходит для установки флюгера на башенки. Угол наклона пластин здесь тоже регулируется вручную.

Крепления для четырехскатной крыши

Торцевое. Наиболее простой тип крепления, который представляет собой стержень с приваренной к нему пластиной. Подойдет для монтажа флюгера на торец крыши или фасад.

Крепления для торца крыши

Окончательная доработка

Для того чтобы металлический флюгер служил долго и имел при этом презентабельный вид, надо тщательно его покрасить, предварительно хорошо подготовив поверхность. Для начала, при помощи наждачной бумаги удаляем ржавчину, полностью до чистого металла. Затем покрываем автомобильной грунтовкой (можно еще преобразователем ржавчины). После высыхания грунтовки можно красить.

Крылатый конь — чем не украшение для дома

Краски берем для наружных работ. Отлично подходят все автомобильные, но можно и масляные — типа молотковых. Они дают интересный эффект. Еще можно попробовать покрасить порошковыми красками, но для них требуются специальные условия — высокая температура. Иначе покрытие быстро отваливается.

После нанесения краски оставляем изделие сохнуть дня на два, не трогая руками. Такие краски сохнут долго (за исключением порошковых), после «проб» остаются пятна. Если качество покраски вас устроило, можно флюгер устанавливать на место.

Флюгер из фанеры

Из этого материала получится более качественная модель, чем та, что выполнена из пластика или бумаги. Здесь можно проявить огромную фантазию и выполнить флажок флюгера в виде фигурки. Для этого используют готовые эскизы и чертежи или рисуют их самостоятельно. Конструкция несколько усложнится.

Чтобы выбрать фигурку, необходимо соотнести ее с архитектурой здания, подобрать интересный сюжет. Чаще всего в качестве такого флюгера изготавливают петуха. Считалось, что он оберегает жилище от бед. Но на этом фантазия не ограничена. Умельцы делают ангелов, львов, медведей и героев мультфильмов.

Нам понадобится:

• лист фанеры;
• электролобзик;
• саморез или гвоздь;
• длинный деревянный брус;
• защитная краска;
• плоские бусины.

Ниже на фото представлена простейшая конструкция из фанерного листа, однако, каждый мастер может сам воплотить в жизнь свою задумку.

Начнем с того, что вырезаем все детали и склеиваем их между собой. Бусины нужны для свободного вращения конструкции вокруг оси, в качестве которой использован простой длинный гвоздь. Просверлите отверстие чуть больше, чем диаметр гвоздя. По окончании конструкцию покрывают защитной краской.

Из фанеры получатся флюгеры намного интереснее, чем из бумаги, долговечнее. Представленные на фото и в качестве эскизов варианты очень понравятся детям! Если ветер в вашем регионе не силен, прослужит такая конструкция флюгера довольно долго.

Что еще почитать по теме?
