Как сделать краскопульт в домашних условиях?

Самодельный краскопульт из продувочного пистолета

Самый удобный, но относительно затратный самодельный распылитель, работающий от сжатого воздуха, подаваемого из герметичной емкости (ресивера), в роли которой может быть бутылка, канистра или прочный металлический баллон. Технология распыления жидкости идентична первой инструкции, но в роли стержня от шариковой ручки, здесь выступает ствол продувочного пистолета. Главным преимуществом конструкции является спусковой курок, открывающий и закрывающий подачу воздуха. Разбор руководства, как сделать краскопульт своими руками для покраски площадей приличных размеров, начнем с перечисления требуемых компонентов.

• Продувочный пистолет как клапан подачи и остановки воздушного потока.
• Стержень и колпачок от гелиевой ручки.
• Банка с закручивающейся крышкой (до 0.5 литра).
• Небольшой деревянный брусок для крепления всех компонентов.
• Емкость для нагнетания воздуха (бутылка, канистра).
• Ниппель безвоздушной камеры.
• Шланг и металлический хомут.
• Насос или компрессор для закачки воздуха в емкость.

Эксплуатация данного краскопульта относительно проста и сводиться к своевременной замене краски в банке и периодической подкачке емкости воздухом. Чем больше объем ресивера, тем менее часто его придется накачивать. Если у Вас в наличии есть полноценный компрессор, последние 4 пункта можно проигнорировать.

1. Первым делом подготовим трубку подачи материала. Берем стержень гелиевой ручки и извлекаем шарик из его металлического носика, путем трения им о шершавую поверхность наждачной бумаги или точильного камня, пока он не выпадет из своего паза. Можно и вовсе вытащить металлический носик, оставив только пластиковый стержень, но для такого распыления потребуется повышенное давление или выходящая краска будет разбиваться на более крупные капли.
2. Следующим, следует подготовить брусок, на котором будет закреплен ствол продувочного пистолета и стержень ручки. Выпиливаем его буквой “L”, и в центре более длинной грани, просверливаем сквозное отверстие с диаметром, равным стволу. В центре нижней части, делаем ещё одно отверстие, равное внешнему диаметру стержня гелиевой ручки. Продеваем обе трубки с 2-х сторон, чтобы они сходились внутри выпиленного элемента. Зафиксировать положение трубок можно при помощи саморезов (с отпиленным острием), вкрученных с торцов бруска.
3. Просверливаем отверстие в крышке банки под диаметр стержня ручки, и продеваем. Если трубка упирается в дно емкости, укорачиваем до нужной длины. Закрепить брусок на крышку можно при помощи клея или саморезов, с обратной стороны.
4. Окрасочный пистолет готов, но для работы ему нужен сжатый воздух. Нагнетать давление будем в герметичную емкость обычным насосом. Лучше взять канистру или бутылку с большой пробкой, где и будут располагаться отверстия для входа и выхода воздуха. Для начала, в пробке, необходимо просверлить 2 отверстия: под ниппель и шланг. Стоит заметить, что диаметр отверстий должен быть на 1-2 мм меньше внешнего диаметра используемых элементов, чтобы они прилегали максимально плотно. После сверления, продеваем внутрь небольшой отрезок шланга (5-10 см) и вытаскиваем ниппель резьбой наружу. Для надежности, можно залить компоненты с внутренней части крышки клеем или эпоксидной смолой.
5. Остается плотно закрутить пробку на емкость, подключить другой конец шланга к штуцеру продувочного пистолета, воткнуть насос в ниппель, накачать 3-4 атмосферы и приступить к покраске. Работать может данный краскопульт из компрессора от холодильника или автомобильной установки для накачивания шин, но во избежание взрыва, не стоит нагнетать в емкость чрезмерное давление.

Создание универсального аппарата

Ручной или электрический краскопульт — это лишь начальные модели, которые подходят больше для обучения. Для больших объёмов окрашивания поверхности требуется прибор широкого спектра действия. Весь процесс сборки распылителя краски своими руками делят на несколько этапов:

1. Алюминиевая или медная трубка с внешним диаметром не меньше 5 мм сгибается в дугу таким образом, чтобы подключить шланг, подающий воздух от пылесоса.

2. С обратной стороны трубки к отверстию подсоединяют латунное сопло. К конструкции прикрепляют ручку, причём в качестве варианта можно использовать бакелитовое приспособление. Если получится сделать соединение и конструкция не выпирает, тогда на этом этапе работа закончена. Если ручка сильно выпирает, тогда лучше проделать пазы и соединить её с трубкой винтами, а поверхность отшлифовать.
3. К гнезду из латуни подсоединяется трубка со всасывающим действием с диаметром, равным 2 мм. Трубка обязательно должна по длине соответствовать размеру ёмкости под краску.
4. На следующем этапе необходимо сделать, используя подручный материал, скобу с отверстием для крепления. Дальше верхняя часть трубки сгибается в конус и зачищается.
5. Краскораспылитель фактически готов к применению, остаётся только собрать все детали. Во время этой работы всасывающая трубка должна перемещаться до того момента, пока её верхний конец не будет располагаться наравне с соплом.
6. Дальше необходимо устройство настроить путём проведения нескольких тестов. Регулируется высота торца трубки для того, чтобы краска распылялась тонким слоем.
7. После того как будет проведена настройка аппарата, всасывающая трубка фиксируется на необходимом уровне и спаивается с гнездом, которое находится на ёмкости с краской.
8. Затягиваются все крепёжные элементы. Краскопульт полностью готов к работе.

Краскопульт из компрессора от холодильника

Работа с краскопультом, подсоединенным к компрессору от холодильника, заметно отличается по уровню шума от работы с таким же устройством, где в качестве нагнетателя воздуха используется пылесос. Включенный агрегат от холодильника издает еле слышимый шум. По этой причине многие мастера предпочитают изготовить компрессор из холодильника не только для подключения пневмоинструмента, но и для покрасочных работ. Но сам процесс изготовления компрессора достаточно сложен.

1. Потребуется отпилить нужные трубки от агрегата и заглушить их.
2. Поскольку компрессор от холодильника имеет малую производительность, то потребуется подсоединить к нему ресивер. Его можно изготовить из огнетушителя, газового баллона и других емкостей, способных выдерживать высокое давление.
3. Также потребуется установка обратного клапана, реле давления (прессостата), редуктора с манометрами и влагоотделителя. Только после такой комплектации краскопульт сможет правильно работать.

Когда компрессор будет готов, остается лишь самому сделать краскопульт. Его можно изготовить из деталей от авторучки и банки с пластиковой крышкой. Чертеж приспособления показан на следующем рисунке.

Изготавливается распылитель краски следующим образом.

1. Из пишущего узла стержня от пишущей ручки извлекается шарик.
2. Далее, стержень вставляется в предварительно проделанное отверстие в крышке и закрепляется с помощью клеевого пистолета.
3. Напротив стержня на крышке от банки или пузырька закрепляется корпус ручки также клеевым пистолетом. Отверстие корпуса ручки будет служить соплом. При необходимости, его можно расширить с помощью наждачной бумаги. Пишущая часть стержня должна быть установлена строго по центру отверстия сопла.

Шланг, идущий от ресивера, подсоединяется к корпусу ручки, после чего краскопульт будет готов к работе.

По такому же принципу можно сделать и мини краскопульт. Для его изготовления понадобится медицинский флакон, например, из-под зеленки, 2 пробки и 2 стержня от авторучки.

В пробках проделываются отверстия, как показано на фото выше, в которые плотно вставляются стержни от авторучек без пишущей части. Трубку, через которую будет подаваться краска, необходимо совместить с центром воздушной трубки.

Получившийся маленький краскораспылитель может пригодиться для мелких покрасочных работ.

Совет! Подключать его к компрессору не обязательно. Достаточно просто дунуть в воздушную трубку, и краска, залитая во флакон, начнет распыляться.

Поэтапная сборка устройства

схема краскопульта

1. Необходимо зафиксировать рукоять в горлышке бутылки. Если размер выполнен правильно, то с этим проблем не возникнет.
2. В отверстиях в корпусе необходимо установить трубки. Кроткая вертикальная трубочка от ампулы входит на 2,5 – 3см ниже уровня горлышка. Второй ее конец упирается в корпус от ручки. В корпусе предварительно вырезается отверстие по диаметру ампулы. Длинная ампула нижним концом погружается в краску, а верхняя выходит наружу, обеспечивая подачу воздуха.
3. Корпус от ручки вставляется в горизонтальное отверстие и выходит насквозь. Этот конец шариковой ручки послужит соплом распылителя.
4. К другому концу ново созданного распылителя присоединяется шланг. Далее шланг крепится к компрессору или любому другому механизму способному обеспечить подачу воздуха и создать давление. Если резервуар небольшой и закрасить необходимо небольшой участок, то достаточно просто дуть в трубку.
5. С помощью листов метала необходимо обклеить деревянную заготовку. Тогда краска не будет впитываться, что значительно упростит уход за устройством.

https://youtube.com/watch?v=DqtC3aJIvVM

Приступаем к окраске

Краскопульт можно использовать при окрашивании деревянных, металлических, бетонных оснований. Чтобы при покраске своими руками получить отличный результат, следует придерживаться следующих рекомендаций:

1. Использовать средства индивидуальной защиты.
2. Проводить работы в хорошо проветриваемом помещении.
3. Держать краскопульт перпендикулярно рабочей поверхности.
4. Выдерживать расстояние от основания до инструмента в 20-25 см.
5. Двигаться плавно, избегать рывков, чтобы покрытие получилось ровным.

Если навыки окрашивания краскопультом отсутствуют, моно потренироваться на небольшом куске ДВП или картоне. В таком случае удастся избежать ошибок при окрашивании.

Как пользоваться?

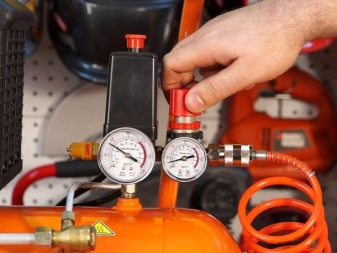

Перед тем как начать работу, нужно настроить компрессор и пульверизатор. Сначала нужно подключить устройство в розетку. После этого нужно дождаться, пока баллон полностью заполнится воздухом. Пистолет для покраски подключается с помощью шланга для компрессорной установки. Затем производят проверочное нажатие. Если всё настроено правильно, из распылителя выйдет воздух.

Очень важно, чтобы краска, с которой собираются работать, была однородной консистенции. Если присутствуют комочки, можно процедить её через марлю

Начинать красить неоднородной краской не рекомендуется. Комочки быстро забьют сопло пульверизатора, и придётся остановить работу. Когда краска проверена на однородность, её заливают в бачок распылителя.

Не стоит наливать краску доверху. Это может привести к засыханию верхнего слоя краски, что затруднит открывания бачка пульверизатора. Далее проводится настройка потока распыления краски. Для этого используют ненужную поверхность или деталь. Поток регулируют, вращая головку сопла распылителя. Когда подготовка проведена, можно приступать к покраске.

Проводить окрашивание лучше всего в специальном защитном костюме. Нужно обязательно надеть респиратор и защитные очки. По окончании работы компрессор выключают из розетки. Если работа проводится в холодном помещении или на улице, нужно обязательно сливать конденсат, образующийся внутри баллона. Это можно сделать при помощи специального крана, который имеется на корпусе компрессора.

Грамотный подход к выбору компрессора значительно улучшит качество выполняемой работы.

Выбор компрессора и ресивера

Поэтому стоит выбрать для конструкции что-либо из подручных материалов.Мини-краскопульт своими руками обойдется такими же комплектующими. Например:

Компрессор и ресивер из автомобильной камеры

Конструкция хороша тем, что доступна и не требует особого усовершенствования. Достаточно завулканизировать с противоположной стороны от соска второй, такой же

Важно не вынимать камеру из покрышки – тогда нетрудно увидеть ее заполненность и сразу прекратить закачку воздуха, чтобы не разорвать поверхность. В качестве нагнетателя выступит автомобильный компрессор для подкачки колес

Насадки для компрессора своими руками изготавливаются из резины, пробки или пластиковых труб.

Футбольный мяч

Суть та же – два ниппеля на противоположных сторонах. Однако такой ресивер годен только для мини-краскопультов. Принцип действия таков – мяч заполняют воздухом до упора, и слегка ослабляя ниппельный клапан, добиваются стабильного давления, отчего электрического привода не требуется. Чтобы удерживать самодельный пульверизатор своими руками, рекомендовано продлить шланг до нужной длины.

Компрессор холодильника и пылесос

Старые модели холодильника не дают большого давления, их самостоятельно подкрепляют силой пылесоса

Работать с двумя приборами важно на профессиональном уровне – понимать, как соединять клеммы. Удобство заключается в отсечной кнопке – работу прекращают за ненадобностью или при переходе на другой участок

Покраска пылесосом наиболее удобна из-за конструкции – колеса переместятся куда угодно.

Краскопульт из автомобильного насоса

Давление воздуха  для работы пневматического краскопульта  создает специальный компрессор.  Цена устройства начинается от 3500-4000 рублей, поэтому умельцы пытаются использовать вместо него более дешевые воздушные нагнетатели. Один из вариантов – применить электрический автомобильный насос.

Понадобятся:

1. Автомобильный электронасос  напряжением   12 V, ценой около 1000-1500 рублей.
2. Понижающий трансформатор. Необходим для подключения насоса к сети 220 V . С этой задачей справится блок  питания компьютера,  мощность которого соответствует мощности автонасоса. Из-за несовпадения разъемов питающих кабелей придется приобретать переходник или подсоединять провода с помощью  пайки или скрутки.
3. Ресивер. В компрессоре для краскопульта предусмотрена специальная герметичная емкость – ресивер, в которую нагнетается воздух. Он необходим для поддержания одинакового давления на протяжении всей работы. В самодельных устройствах для этой цели  используют  герметичные сосуды: расширительный бак от системы отопления, сифон для газирования воды, кислородный баллон от акваланга и т.д. Это может быть автомобильная камера, в которую вклеивается второй ниппель, через который воздух поступает в пистолет.
4. Распылитель. Для работы лучше использовать специальный пистолет низкого давления – он экономичный и  работает при давлении  2-3  атмосферы. Подойдет самодельное устройство. Необходимо только позаботиться о надежной  фиксации всех элементов.

После включения насос   создает в ресивере необходимое для работы давление.  Однако при продолжительном окрашивании распылитель быстро  начнет брызгаться краской, что указывает на недостаточную силу воздушного потока. После перерыва  нормальная работа краскопульта возобновляется, но через некоторое время вновь появляются брызги.

Для работы пневматического краскопульта  необходимо 200-300 литров. Проблема решается при  подключении  насоса большей мощности. Если его необходимо покупать, самодельное устройство становится экономически невыгодным —  цены  мощного автонасоса   и компрессора для краскопульта примерно равны.

Достоинства:

• доступность комплектующих;
• легкость сборки;
• низкая цена.

Недостатки:

низкое качество окрашивания.

Выводы: краскопульт из автомобильного компрессора вполне возможно сделать своими руками в домашних условиях. Однако конструкция устройства достаточно сложная, некоторые элементы  используются не по их прямому назначению и представляют потенциальную опасность для человека. Получаемое качество окрашивания невысокое, экономический выигрыш небольшой.

Держатель для краскопульта

Простой держатель для краскопульта своими руками можно выполнить из обычного фанерного листа толщиной около сантиметра. Для этого необходимо:

• вырезать из листа фанеры квадрат размером 25 х 25 см, в котором лобзиком выпилить круглое отверстие, по размеру соответствующее заправочному бачку пульверизатора;
• вставить ручку пистолета в паз, выпиленный от края фанерной доски к отверстию;
• установить подставку на ножки из деревянных брусков, высота которых должна выбираться таким образом, чтобы внизу было пространство для размещения шланга;
• к такой подставке можно дополнительно сделать держатель для фильтровальной воронки, для этого используется алюминиевая проволока, которая шурупами прикрепляется к фанере.

Пульверизатор из пылесоса

Советские пылесосы работали не только на втягивание, но и на выдув. К ним шла особая насадка – распылитель, который использовали как краскопульт для побелки и покраски. Современные приборы лишены такой функции.

Если не сохранился советский пылесос, пробуют переделать на выдув ненужный китайский. В некоторых моделях двигатель начинает вращаться в обратную сторону после перемены местами контактов, идущих к статору и ротору. Крыльчатка должна нагнетать воздух. Если она асимметричная, меняют на другую или отгибают лопасти, чтобы усилить воздушный поток.

Так как пылесос нагнетает воздух постоянно, нужно заставить краскопульт работать только тогда, когда нужно. Если инструмент без курка, в крышке емкости для краски делают отверстие. Оно расположено так, чтобы было удобно прикрывать указательным пальцем.

Как выбрать?

Для того чтобы правильно подобрать компрессор, необходимо определиться с целью его использования. Ведь потребности масштабного производства значительно отличаются от потребностей бытовых. Также немаловажны материалы покраски. Например, для масляных красок нужен поршневой компрессор. Он создаст достаточно давление, чтобы слой лучше ложился на поверхность деталей.

Осуществить выбор поможет учёт на давление компрессорных установок. Для автомастерских подойдут компрессоры с давлением 8-16 бар. Всё зависит от количества открашиваемой продукции. Если окрашивание планируется проводить в домашних условиях, не стоит выбирать компрессоры высокой мощности.

Есть маленькие компрессоры, которые при этом отличаются неплохой производительностью. Что касается профессионального окрашивания, компрессоры с объёмом ресивера менее 50 литров окажутся слишком слабыми. Лучше использовать электромашины, которые имеют объём ресивера от 50 литров и выше.

Выбирая компрессор, нужно внимательно изучить его характеристики. Специалисты рекомендуют выбирать компрессоры с запасом на производительность и давление. Ведь условия использования могут повлиять на эти характеристики. Иногда происходят потери давления или производительности

Важно, чтобы компрессор имел запас производительности около 25-30%, запас давления 2 бара

Достоинства самодельного краскораспылителя

В числе важных достоинств нужно отметить простоту его очистки. Например, чтобы сменить лакокрасочный материал, вам достаточно заменить бутылку, в которой он находился, и взять другую, продуть трубку пару раз, чтобы удалить остатки предыдущего материала и все, пульверизатор готов к работе.

Кто хоть раз проводил очистку заводского инструмента, знает, что этот процесс отнимает много времени, требует большого количества растворителя. А эту процедуру надо производить при каждой смене краски. Таким образом, большую часть времени можете потратить только на очистку оборудования, нежели на покраску выбранной поверхности.

Кроме всего уже вышесказанного, большим достоинством данного инструмента является широкая сфера применения.

Возможна реставрация старой мебели. С помощью самодельного аппарата вы сможете сделать у себя дома, например, текстурные стены, побелить потолки. Безусловно, результат будет зависеть не от наличия у вас на совесть собранного пульверизатора, а от приложенных вами усилий в процессе самого окрашивания, от вашей фантазии и от навыков.

Электрокраскопульт. Описание и особенности

Работает такое устройство от сети, поэтому дополнительно покупать компрессор не понадобится. Краска распыляется под давлением, созданным встроенным насосом. При этом качество покраски немного уступает пневматическими краскопультам, но работать с таким устройством удобно, он простой в обслуживании и стоит совсем недорого.

очищаем краскопульт после работы

Краскораспылитель электрический очень часто при работе может создавать совершенно ненужные вибрации, к тому же бюджетные модели бывают довольно шумными

На качество устройства нужно обращать внимание, поскольку недобросовестные производители и продавцы по большой стоимости могут продавать абсолютно некачественную продукцию

Все они могут быть нескольких типов:

Работающие по системе HP – классические распылители, которые распыляют красящий состав на поверхность под высоким давлением. Расход воздуха при использовании считается достаточно низким, но при этом такие модели с современного рынка вытесняют более практичные.

Плюсы использования:

1. Факел широкий, поэтому удобно окрашивать большие поверхности, при этом краска наносится равномерно и слоем одинаковой толщины.
2. Скорость окрашивания большая, поэтому можно значительно сэкономить время для выполнения работы.

Минусы:

• Почти 65% краски, которая была куплена для выполнения работ, не попадает на поверхность, а просто теряется. Поэтому из-за низкой способности к переносу краски такие краскопульты не очень популярны, ведь требуют больших затрат на расходный материал.
• Прибор работает под высоким давлением, поэтому в процессе могут создаваться завихрения в воздухе. Это становится причиной того, что окрашиваемая поверхность быстро засоряется и может понадобиться полировка или повторное окрашивание из-за дефектов поверхности.
• Все предметы вокруг окрашиваются из-за большого количества тумана из краски.

Пульверизатор электрический системы HVLP – был создан еще в прошлом столетии по требованию защитников окружающей среды. Благодаря революционной технологии распыла краска стала подаваться под низким давлением, при том что на входе создавалась высокое давление.

Теперь можно получить больше 70% переноса красящего состава на окрашиваемую поверхность, что делает такие краскопульты более экономичными. Это сильно сказывается и на экологии, ведь на воздух теперь улетает меньше краски, следовательно атмосфера не так сильно засоряется токсичными веществами.

Добиться такой технологии было непросто, теперь же капли красящего состава при распылении имеют небольшую скорость. Поэтому туман в процессе работы практически не образовывается. Чтобы лучше нанести краску на поверхность, краскопульт должен находиться на расстоянии не более 15 сантиметров от поверхности.

Преимущества использования краскопульта:

1. Можно сэкономить расходные материалы – стоимость работы будет на порядок ниже.
2. Отсутствует опыл, поэтому нет необходимости проводить капитальную очистку помещения, в котором проводятся работы.
3. Без завихрений краски можно не опасаться за попадание на окрашиваемую поверхность различного мусора.

Минусы:

• Для работы необходим очень мощный компрессор, поскольку краскопульт потребляет много сжатого воздуха.
• Воздуховод обладает большим диаметром.
• Чтобы компрессор и краскопульт работали правильно, необходимо устанавливать дополнительные защитные фильтры, которые будут очищать воздух на выходе.
• Маляр должен быть профессионалом своего дела, чтобы наносить краску на поверхность без образования подтеков и появления дефектов.
• Краскопульт необходимо держать на небольшом расстоянии от поверхности, поэтому труднодоступные места бывает очень сложно окрасить.

Электрокраскопульт для покраски авто, работающий по системе LVLP – это специальная разработка, которая являет собой компромисс между первыми двумя моделями.

Все недостатки, которыми отличались модели, конструкторы постарались убрать и в результате получили перспективную модель, которая отличается высокой производительностью, экономичностью и стремительно обретает популярность.

краскопульт электрический

На выходе можно получить давление около 1,2 атм., при этом устройство потребляет немного сжатого воздуха. В процессе распыления можно получить качественно окрашенную поверхность с переносом лакокрасочного состава больше 75%. Достоинства краскопульта:

1. Потребляет мало сжатого воздуха.
2. Хорошо переносит материалы на окрашиваемую поверхность, поэтому расход краски будет низким.
3. К перепадам давления такой краскопульт практически нечувствителен.

Минусы:

1. Обнаружены не были.

Как сделать краскопульт своими руками – усложняем конструкцию!

Если вы стали счастливым обладателем компрессора, то почему бы не сделать краскопульт, копеечный по затратам, удобный и функциональный. Конечно, машину таким не покрасишь, однако для многих не столь кропотливых работ, таких как покраска мебели или стен, он себя оправдает. Плюс самодельного аппарата в том, что его простое устройство не требует столь тщательного ухода, как заводской, и вы сэкономите немало средств на растворителях.

Изготовить вы его сможете максимум за пару часов. Из расходных материалов вам понадобится три стержня от гелевых ручек, само собой пустых, сам корпус ручки и полметра тонкого шланга. Для изготовления удобного корпуса в форме пистолета вам понадобятся два брусочка, семь саморезов, чтобы скрепить детали, самая банальная крышка от пластиковой бутылки из-под газировки и три полоски тонкого листового металла.
