Как сделать дымоход для твердотопливного котла своими руками

Правила установки

Каждый тип подразумевает определенные нюансы по монтажу и установке. Делать монтаж дымохода твердотопливного котла можно, как своими руками, так и нанять специализированную бригаду. Но, учитывайте важный момент, кто бы, вам не проводил установку, следите, чтобы все выполнялось согласно регламенту.
Снова вернемся к предыдущему разделу, соединение, подключение нужно делать только из тех материалов, которые прописаны и одобрены производителем самого котла. В случае выбора меньшего размера трубы, чем патрубок возможно нарушение тяги

Обращайте внимание на особенности установки коаксиальных дымоходов, как правильно делать верхний дымоход. Ведь по своим особенностям, представленный тип отводящего канала рекомендуется для газовых котлов, поэтому обращайте внимание на особенности подачи воздуха в твердотопливный котел, формирование отводящих потоков, обустройство заслонок

Схема дымохода

Правильный дымоход должен соответствовать таким свойствам:

• Обеспечивать должный и постоянный уровень тяги.
• Материалы должны выдерживать высокие перепады температур.
• Быть герметичным.

Правила и ход монтажных работ

Подключение твердотопливного котла к дымоходу не представляет сложности. При соблюдении всех правил и инструкций монтаж можно провести самостоятельно.

Главное условие – обеспечить пожаробезопасность отопительной системы. Трубопровод должен располагаться на безопасном расстоянии от легковоспламеняющихся материалов.

К каждой конструкции поставщик прилагает инструкцию, с которой необходимо ознакомиться. В ней прописаны параметры размещения дымоходов для котлов на твердом топливе.

Также важно учесть то, что придется проводить периодическую чистку труб, поэтому расположение конструкции должно быть удобным. Сечение дымохода должно четко соответствовать заданным параметрам производителя выбранного котла

Сечение дымохода должно четко соответствовать заданным параметрам производителя выбранного котла.

Все стыки заделываются жаропрочным герметиком. От этого зависит безопасность отопительной конструкции.

Горизонтальные участки трубопровода не должны превышать расстояние 1 м. Параметры высоты не более 5 м.

При установке дымохода следует учесть отвод конденсата, возникающего в процессе эксплуатации.

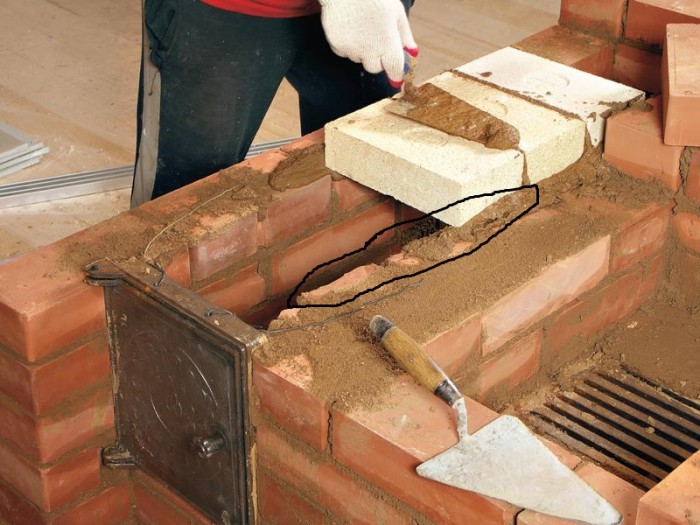

Монтаж кирпичного дымохода

Дымоход из кирпича представляет собой тяжеловесную конструкцию. Она устанавливается на прочный фундамент.

Котел может иметь несколько дымоотводных каналов, которые сводятся к насадной трубе. На ней обычно устанавливают задвижку, регулирующую тягу. На трубу выкладывается кирпичами перевязка. Ее высота не доходит до потолка примерно на 5- рядов.

Далее кладется распушка. Она представляет собой внешнее расширение, внутри сохраняет прежние размеры трубы. Распушка служит для защиты перекрытий дома от возгорания. Данный слой должен проходить через перекрытие строения и возвышаться на две кладки над основанием пола следующего этажа или чердака. Затем строится стояк. К стропильной системе необходимо снова расширить кладку на полкирпича.

Расширение строится на 8 кладок – это называется выдрой. Она выполняет ту же функцию, что и распушка, а также защищает кровлю и чердачное помещение от сырости. Сверху ее отделывают цементом в форме ската.

Далее выдра переходит в шейку трубы. Обычно ее выкладывают в 6-7 рядов. Завершают шейку оголовком в два-три ряда. Для защиты конструкции от осадков на него крепят колпак.

Внутрь кирпичной кладки вставляется металлическая труба. Она позволяет избежать преждевременного разрушения кирпича.

Установка конструкции из нержавеющей стали

Трубы из нержавеющей стали имеют большой срок службы. В случае неисправности легко заменить любой элемент конструкции.

Одним из самых распространенных способов установки таких дымоходов является сэндвич. Его используют чаще всего для внешнего монтажа. Труба имеет особую сборку. Внутрь ее вставляют термоизоляционный материал. Все швы обрабатывают герметиком, устойчивым к высоким температурам. Сверху устанавливается колпак.

Монтаж керамического дымохода

Керамические дымоходы имеют сложную конструкцию:

• внутренний слой – труба из керамики;
• средний слой – термоизоляция (минеральная вата);
• внешний слой – облицовка (из огнеупорного материала).

Дымоходы легко собираются. Обычно они выпускаются комплектом, части которого просто устанавливаются и легко подгоняются. Сверху ставится металлический колпак.

Параметры работы силы тяги

Сила тяги – самый важный показатель дымоотвода, который обеспечивает качественное функционирование системы отопления. Он отражается в скорости движения газов горения, которые образуются при столкновении нескольких потоков воздуха (горячего и холодного).

На показатель тяги влияет несколько факторов: длина и сечение трубы, количество изгибов и колен. Чем меньше в конструкции поворотов и изгибов, тем выше скорость движения газов. Идеальной будет прямая труба, диаметр которой сужается к выходу.

При высокой тяге в дымоходе появляется гудение. Для регулировки ее используется заслонка, которая позволяет оптимизировать отопление. При низком показателе тяги все результаты горения проникают в жилое помещение, что очень опасно для здоровья человека.

При появлении первых подобных признаков необходимо полностью проверить конструкцию дымохода. По стандарту вся длина трубы не должна превышать 5 м, а высота ее должна быть выше кромки крыши на 1 м.

Критерии выбора

Итак, нами уже определенно, по каким критериям надо выбирать дымоход. Но все же основной выбор будем проводить по чисто технической составляющей, то есть по тяге. Она обеспечит нормальное функционирование отопительного котла, качество его работы и эффективность сжигания топлива. Чем же конкретно отражается действие тяги?

Хотелось бы обратить внимание на тот факт, что внутри котла (топочной камеры) и дымохода сталкиваются две воздушные среды с разными температурами и с разным показателем давления. Горячие газы стремятся вверх, где они сталкиваются с холодным атмосферным воздухом

И чем разница температур будет больше, тем тяга будет меньше. Это законы физики, от которых никуда не деться.

Дымоход из стальной трубы

Тяга – это скорость движения горячих газовых масс. И определять эту скорость надо не в дымоходе, а в камере сгорания топлива. Это важный момент. Поэтому на данный показатель будут влиять:

• Диаметр (сечение) дымохода для твердотопливного котла.
• Высота дымохода для твердотопливного котла.
• Количество отводов (колен).

К примеру, чтобы достичь максимального показателя тяги в котле, необходимо установить прямолинейную без изгибов трубу, которая будет сужаться к выходу. Поэтому еще на стадии проектирования отопительной системы и при выборе самого нагревательного агрегата, необходимо точно рассчитать, какой дымоход по размерам будет вами установлен.

Причины некачественной работы

Чисто визуально определить, что дымоход работает некачественно, можно по двух показателям.

1. В самой трубе будет слышен гул. Не самая сложная проблема. В конструкции устройства обычно устанавливается заслонка (шибер), с помощью которой можно изменять сечение трубы. Чтобы гул исчез, вам придется экспериментальным путем найти необходимое сечение, уменьшая его или увеличивая.
2. Если при растопке котла дым с угарными газами начнет поступать в помещение, то это результат низкой тяги. Это говорит о том, что неправильно был собран дымоход или его конструкция изначально была спроектирована неправильно. Здесь два выхода: все переделать заново или установить на трубе вытягивающий вентилятор. Когда дело касается кирпичного дымохода для твердотопливного котла, то разбирать его нет смысла, лучше воспользоваться вторым вариантом.

Схема установки дымохода

И еще один немаловажный момент, который влияет на тягу. По законам физики топочные и угарные газы из камеры сгорания движутся вверх по спирали. И чем выше их подъем, тем с большей скоростью они поднимаются. Поэтому оптимальная форма сечения дымохода – это круг или овал. В прямоугольных сечениях при движении газов образуются специфичные завихрения, особенно в углах конструкции. Именно они и снижают тягу

Поэтому при выборе дымоходной трубы для твердотопливного котла на это необходимо обратить внимание

Устройство подсоединения

Основные факторы выбора

Когда проводится расчет дымохода для твердотопливного котла необходимо учитывать несколько очень важных показателей.

• Температура угарных и топочных газов. Здесь приходиться учитывать материал, из которого дымоход будет сооружаться. Все дело в том, что у разных материалов есть свой температурный максимум, при котором газы могут проходить через трубу без сопротивления. При этом температура газов должна быть всегда меньше номинального показателя материала.
• Давление газов. Этот показатель зависит от конструкции дымохода и котла. Основная масса отопительных приборов рассчитана на естественный отвод, но сегодня все чаще производители стали предлагать модели, в которых установлены вентиляторы или турбины. При  выборе второго варианта данный показатель будет являться основным.
• Образуется ли конденсат. Эта проблема самая неприятная. Если внутри дымохода будет образовываться конденсат от угарных газов, то такой прибор долго не прослужит. Особенно это касается обычных металлических и кирпичных конструкций. В настоящее время производители стали решать и эту проблему, предлагая трубы из керамики или нержавейки.
• Стойкость к процессам коррозии. Классификация материалов по данному критерию делиться на три группы. Так вот для твердотопливного котла подходят материалы из второй и третьей группы.
• Пожарная безопасность. В технической документации, которая поступает вместе с изделием, производитель обязательно ставить приоритеты, касающиеся расстояний от элементов конструкции здания. Особенно это касается легковоспламеняющихся материалов. Обычно указывается минимальное расстояние, которое необходимо придерживаться очень строго.

Керамические трубы

Монтаж и подключение дымоходной трубы

От того насколько правильно и безопасно будет выполнен монтаж дымохода, зависит срок службы твердотопливного котла и безопасность его владельца. Выполнение работ по установке и монтажу дымовой трубы лучше доверить профессионалам. Специалисты смогут выполить эти работы в соответствии со следующими правилами и нормами:

• система дымохода должна полностью выводить все продукты сгорания;
• сечение дымохода должно быть больше или равно сечению выходного патрубка котла на твердом топливе;
• дымовая труба должны быть выполнена из антикоррозийной стали толщиной более 1мм;
• для очистки от сажи в основании дымохода необходимо организовать специальный карман;
• допускается не более трех поворотов трубы;
• высота трубы нее менее 5м, а также не менее минимально допустимой для данной модели твердотопливного котла;

Также предъявляется ряд требований к расположению дымовой трубы на кровле:

• Верхний конец должен возвышаться на менее чем на 50см над плоской кровлей или на 50см над парапетом, если парапет находится менее чем в 1.5 метрах.
• Не ниже конька крыши при расположении менее чем в 3 метрах от него;
• Если высота над уровнем крыши более 1.8м необходимо закрепить его растяжками;

Фото 6: Монтаж кирпичного дымохода в частном доме

Монтаж осуществляется по схеме снизу-вверх т.е. от твердотопливного котла к крыше. Существуют общие требования к монтажу таких систем и они регулируются СНиП-91. Вот основные правила которые нужно неукоснительно соблюдать:

• При сборке секций сэндвич дымохода следует каждую внутреннюю трубу вставлять внутрь предыдущей, а каждую наружную наоборот поверх предыдущей. Такой метод сборки называется «по конденсату».
• тыки секций необходимо скреплять хомутами.
• Крепление к стенам и другим строительным конструкциям осуществляется с помощью кронштейнов.
• Для обеспечения требований пожарной безопасности необходимо избегать контакта дымохода с газовыми трубами и электропроводкой. Необходимо также избегать контакта с элементами строения (кровля, перекрытия, обрешетка и т.д.) и выполнять от них отступ 150мм для изолированных труб и 300мм для неизолированных.
• Горизонтальный участок трубы соединения с твердотопливным котлом длительного горения с водяным контуром должен быть наклонен в сторону котла. Угол наклона примерно 2см на каждый метр соединительной трубы.
• Необходимо тщательно следить, чтобы соединения колен не попадали в перекрытия между этажами.
• Во избежании конденсирования продуктов сгорания необходимо оборудовать участок проходящий через неотапливаемые помещения дополнительным утеплителем.
• В нижней части дымохода устанавливается тройник с системой слива конденсата.

Использование секционных систем требует бережной и безопасной эксплуатации. Вот некоторые ограничения, которые необходимо соблюдать неукоснительно:

• Запрещается использовать для растопки твердотопливного котла жидкое топливо;
• Строго запрещается использовать дымоход для просушивания одежды или обуви;
• При очистке дымовой трубы не рекомендуется выжигать сажу;
• Запрещено использовать воду для тушения твердого топлива в топке котла.

Более подробно о том как правильно выбрать дымоход для котла на твердом топливе смотрите в видео:

В заключении хотелось бы еще раз отметить то, что расчет, установку, монтаж дымохода и его подключение к твердотопливному котлу лучше доверить профессионалам. От правильного и безопасного подключения зависит ваша жизнь и здоровье, также жизнь и здоровье ваших близких. Помните об этом!

Правила монтажа дымохода

1. Пожаробезопасность. Это первое и главное, что нужно обеспечить при строительстве системы. Обязательна минимальная дистанция 38 см между стенками дымохода и всеми поверхностями. Если вы выбрали внутренний тип дымохода, то позаботьтесь о качественной изоляции при прохождении частей дымохода через внутренние перекрытия.
2. Толщина стенок. Она должна быть от 10 см и более вместе с изоляцией.
3. Высота. Очень важный параметр, от которого напрямую зависит тяга в системе, эффективность удаления газов. Поэтому длина должна быть такова, чтобы высшая точка дымохода возвышалась над крышей на 1 метр.

Рассчитать высоту вам поможет эта таблица :

Таблица расчета диаметра дымохода

1. Строгий расчет площади внутреннего сечения. Значение этой характеристики должно быть постоянным по всей длине дымохода. В противном случае это снижает КПД работы дымохода.
2. Запрещается наличие горизонтальных участков длиной более 1 метра.
3. Обязательно наличие сборника конденсата, дверок для техобслуживания конструкции в дымоходе из любого материала.

Что выгоднее: сделать самому или заказать

Монтаж дымохода своими руками

И тут подкрадывается дилемма: с одной стороны твердотопливный (ТТ) котел очень похож на обычную печку. И уж дымоход для него получится сделать. Именно так думают многие владельцы котлов. Однако будет заблуждением считать, что это дело будет простым: тут важны грамотные расчеты, продуманная конструкция и качественный монтаж, ведь от этого зависят жизни и здоровье всех членов вашей семьи. Ошибки в конструкции, неплотная стыковка – все это может привести к попаданию угарного газа внутрь помещения. А это уже очень опасно!

Поэтому, если у вас нет профессиональных навыков печника, то за работу лучше не браться. А если вы уверены в своих силах, или конструкция дымохода не очень сложная, то смело беритесь за дело.

Расчеты дымохода лучше заказать в строительной фирме, где вам все сделают правильно!

Виды дымоходов по материалу и конструкции

В зависимости от типа используемого топлива температура продуктов сгорания внутри дымохода твердотопливного котла может доходить до отметки +5000С. Это главный показатель при выборе материала для устройства трубы дымохода.

Как правило, подобные конструкции выполняют:

• из огнеупорного кирпича;
• металла — обычно нержавеющего;
• керамических изделий;
• стекла;
• асбоцементных труб.

Дымоходы из кирпича

Кирпичные трубы наиболее популярны как традиционные конструкции. Сам кирпич может выдерживать достаточно высокую температуру, доходящую до +8000С. Однако его не рекомендуют использовать при низкой эффективности отопительного котла. Ведь при этом много тепла уйдет на прогрев стенок дымоходной трубы, чтобы получить хорошую тягу.

Также кирпич как пористый материал накапливает на своей поверхности отложения в виде сажи. А конденсат, выпадающий из топочных газов, губителен для прочности кирпичной кладки.

К тому же мало кто из домовладельцев сможет сделать своими руками правильный и качественный дымоход из кирпича — это довольно сложно. Кроме того, кирпичные дымоотводящие конструкции — дело дорогостоящее и хлопотное в плане эксплуатации, поскольку требует периодической чистки.

Стальные дымоходы

Металлические дымоходные трубы более удобны в плане очистки, так как на их гладких внутренних поверхностях скапливается минимум сажи и отложений, да и чистятся они довольно легко. Но конструкции из черного металла прослужат недолго, поскольку они быстро ржавеют. Поэтому при выборе дымохода лучше отдать предпочтение изделиям из нержавейки.

Варианты отличающиеся высотой

Подобные дымовые трубы спокойно выдерживают температуру до +7000С, их проще монтировать, и обходятся они дешевле, чем кирпичные конструкции. Но необходимо учитывать их обязательную теплоизоляцию, поскольку металл нагревается до высоких температур, что создает риска пожара.

Обратите внимание! Особенно тщательно нужно изолировать металлические трубы в местах их прохождения сквозь перекрытия, через чердачное пространство и кровлю

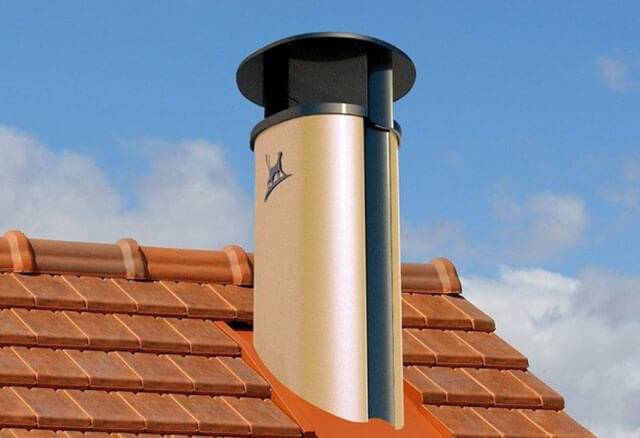

Керамические дымоходы

Керамические дымоходные трубы среди прочих отличаются длительным сроком эксплуатации и пожаробезопасностью. Этот материал получен вследствие обжига при высоких температурах, и выдерживает он их отлично. Керамика не подвержена горению, а также не способствует возгоранию скопившейся сажи. Ведь гладкие внутренние стенки не дают образовываться большому количеству отложений.

Модель Effe2 Domus

Производятся подобные конструкции в виде скорлупы с необходимым утеплением в среднем слое и всеми атрибутами для подключения к твердотопливному котлу. Длина отдельных блоков — 33 см, что делает их монтаж даже своими руками быстрым и легким. Кроме того, элементы трубы дымохода уже обустроены смотровыми дверцами для очистки от сажи и копоти, а также устройствами для отвода конденсатной влаги.

Самое главное, что керамика является экологически чистым материалом. Дымоходы из керамики могут выдерживать температуру до +12000С, воздействие токсичных газов и конденсата.

Стеклянные дымоходы

Этот вид дымоотводящих конструкций из огнеупорного стекла пока еще не востребован широко на отечественном рынке, как в европейских или азиатских странах. Это объясняется низкой осведомленностью населения об этих устройствах и высокой стоимостью подобных изделий. Однако по качественным характеристикам они обходят все другие конструкции.

Стекло может выдерживать довольно высокую температуру, на его гладкой поверхности не образуются отложения сажи, и оно не подвергается действию коррозии. А при разрушении дымоход для твердотопливного котла, изготовленный из огнеупорного стекла, не образует острых осколков, что исключает риск травмирования.

Недостатком подобных моделей дымоходов является их высокая себестоимость и сложность монтажа, справиться с которым своими руками уже не получится. Тут необходима помощь специалиста.

Асбестоцементные дымоходы

Такие трубы использовались в недалеком прошлом практически повсеместно для устройства дымоходов к печам, каминам и другим отопительным приборам. Сейчас же их применение нецелесообразно.

Асбест разрушается под воздействием температуры более +3000С и имеет низкую механическую прочность, а его достоинством является только невысокая стоимость.

Выбор дымоходных труб

Подобрать дымоход для отопительных твердотопливных приборов непросто, поскольку материалы для них и варианты исполнения представлены в торговой сети в огромном разнообразии.

Чтобы выбрать конкретную дымоходную конструкцию, в обязательном порядке учитывают ряд важных параметров, среди которых:

• температура отводимых топочных газов – каждый материал ее изготовления имеет собственный температурный максимум, поэтому степень их нагрева не должна превышать установленный параметр;
• давление газа в трубе – на сегодняшний день каждый вид трубной продукции рассчитан на функционирование при определенной величине этой характеристики, подразумевающей естественную тягу или наддув, в продаже также имеются универсальные модели;
• наличие конденсата – кирпичные трубопроводы необходимо эксплуатировать в определенных условиях, которые исключают возможность появления конденсата;
• коррозийная стойкость – существуют 3 класса устойчивости дымоходов к коррозийным процессам, но только два из них — 2-й и 3-й рассчитаны на твердотопливные агрегаты;
• минимальное расстояние до легко возгораемых материалов, которые могут воспламеняться от высоких температур– этот параметр указывается производителями в техдокументации к трубопроводам.

Конструкция дымохода

Дым из камеры сгорания выходит по спирали с постепенно нарастающей скоростью. В связи с этим  нужно делать дымоход максимально вертикальным и с наименьшим количеством поворотов. В противном случае тяга будет гораздо слабее.

Форма сечения трубы тоже играет одну из ключевых ролей при формировании тяги. Наиболее подходящей будет круг или овал. Трубы квадратного либо прямоугольного сечения не в состоянии обеспечить абсолютно надежного отвода продуктов горения.

В этом случае будут возникать завихрения, создаваться нагар и образовываться сажа, что приведет к быстрому засорению трубы и сильному снижению тяги. Выбирать форму сечения и общую длину дымохода для твердотопливного котла следует в зависимости от применяемой системы, разновидности котла и особенностей строения.

Любой дымоход должен включать в себя следующие элементы:

• непосредственно сам дымоход;
• сборник конденсата;
• отверстие для проведения ревизии;
• шибер;

Дымоход является обыкновенной трубой или каналом, по которому горячий дым будет уходить наружу и растворяться в воздухе.

Такая труба должна отвечать определенным требованиям, без которых ее эффективность будет не такой высокой:

1. Она должна спокойно выдерживать довольно высокие температуры.
2. Дымоход должен быть герметичным – дым не должен ее покидать вплоть до выхода на улицу.
3. Согласно действующим строительным нормам дымоход должен отвечать ряду параметров. Например, выходящий из трубы дым должен подниматься наверх, а не стелиться по земле. В противном случае он будет мешать людям, живущим по соседству. Принимают, что высота трубы должна быть хотя бы на метр выше конька строения.

Когда разогретый воздух вступает в контакт с прохладной поверхностью, начинает возникать конденсат. В дымоходе он формируется в верхней части конструкции, а в серьезные холода будет попросту стекать по стенкам дымохода вниз.

Очень важно не допустить попадания конденсата в сам котел. Для этого и предусмотрена установка сборника конденсата

В результате получается, что котел подводится к дымоходу не напрямую, а через специальный тройник. Лишь благодаря такой конструкции удается предотвратить попадание образовавшегося конденсата в топочную камеру.

Шибер является заслонкой, с помощью которой можно легко отрегулировать тягу. В случае, когда котел выключен, ее полностью перекрывают, чтобы тепло через трубу не уходило из дома. Шибер следует устанавливать на прямом участке трубы, который поднимается строго вертикально.

Ревизионное отверстие устанавливается сверху от сборника конденсата. Оно предназначено для того, чтобы прочищать дымоходную трубу. По сути, такое отверстие представляет собой небольшое окошко, которое закрыто дверкой.

Расчёт высоты и размер сечения

Чтобы работа была устойчивой, следует правильно выдержать высоту конструкции, для этого существуют нормативные документы, которые нужно соблюдать. Высота, которая требуется, ведёт к естественной вытяжке дыма изнутри.

Расчёт сечения дымоходной конструкции можно получить из расчётов: когда объём расхода топлива нужно разделить на скорость газов. Существуют ещё формы сечения: круглые и прямоугольные.

Применяются оба типа, но если смотреть по законам физики, когда при движении газа вверх нет препятствий, он быстрее движется. Отсюда круглое сечение наиболее выгодный вариант, даже шероховатость внутри, создают препятствия. Поэтому, при квадратном сечении, в углах собирается сажа и надо регулярно делать чистку.

Делая сборку дымохода, следует учитывать сечение патрубка. Труба внешняя должна быть такого же размера.

Тяга

Когда система имеет недостаточную тягу, происходит плохое прогорание топлива. В результате происходит образование сажи. Она постепенно забивает проход трубы, уменьшая его сечение.

Можно конечно добиться усиление тяги, увеличив сечение дымоходной трубы.

Но это не приведет к положительному результату. Тепло котла просто покинет помещение через трубу. Чтобы можно было регулировать тягу, котел оборудуется специальными заслонками.

Появление тяги основано на разнице температуры в помещение и окружающей среды. Тяга становится максимальной, когда наступают большие холода.

Достаточно небольшой разницы температуры, чтобы продукты горения не оседали на поверхность трубы, а уходили в атмосферу. Это может произойти при одном условии. Дымоходную трубу нужно правильно спроектировать и установить.

Когда котел начинает работать, уличный воздух подается в топочный отдел. Благодаря чему, происходит поддержка процесса горения. Отработанные газы направляются в дымоход и стремительно выбрасываются наружу.

При недостаточном диаметре трубы, отработанные газы начинают накапливаться внутри топочной. В результате, очаг начинает затухать, в помещении наблюдается сильное задымление.

Сила тяги зависит от нескольких факторов:

1. Длина трубы.Наличие поворотов.Загибы.

К примеру, присутствие прямого угла в конструкции, сильно уменьшает ее проходимость. Это становится заметным, когда происходит уменьшение атмосферного давления. Чтобы исправить такую ситуацию, в тягу устанавливают специальный стабилизатор.

Дымоход из сэндвич-панелей

Внешний вид трубы из сэндвич-панелей

Неплохой вариант для сооружения дымохода. В последние года начал получать все большую популярность, особенно для дымохода, который проходит снаружи. Однако, как и все, имеет свои преимущества и недостатки.

• Не нуждается в теплоизоляции – конструкция таких панелей уже предусматривает наличие утепляющего материала, а также жаропрочной прослойки.
• Простая сборка и компактные габариты .
• Конденсат не образуется при использовании этих труб .
• Высокий КПД – благодаря очень гладкой внутренней поверхности образуется турбулентность, что позволяет быстро выводить продукты горения. Кроме того, гладкая поверхность не позволяет оседать на ней саже.
• Высокая пожарная безопасность .

• Высокая цена.
• Недолгий срок службы – в среднем он составляет 10-15 лет.
• С течением времени плотность соединения теряется.

Однако преимущества все-таки перевешивают недостатки, поэтому сэндвич-панели заняли свое место в этой нише.

Типы используемых дымоходов

Для постройки дымохода используются различные материалы, все они имеют свои особенности в изготовлении и эксплуатации. Можно выделить четыре основных варианта:

• Огнеупорный кирпич;
• Металл;
• Керамика и стекло;
• Асбоцементные трубы.

Печи на угле и дровах, котлы и камины изначально снабжались дымоходом часто квадратного или прямоугольного сечения, сработанным из огнеупорного кирпича. Распространение получили за счет доступности материалов и отлаженного процесса возведения. Собственно на этом его преимущества и заканчиваются.

Квадратное сечение с наличием прямых углов плохо сказывается на аэродинамике дымохода. Возникают паразитные завихрения в углах, которые снижают тягу и способствуют отложению продуктов горения топлива на стенках канала.

Кирпичный дымоход изнутри

Кирпичный дымоход обладает огромной тепловой инертностью, то есть долго прогревается и после столь же долго остывает. Внутренняя поверхность канала продолжительное время находится под действием температуры, близкой к точке росы, что способствует образованию конденсата. Кроме этого шероховатости кирпичной кладки и наличие завихрений в углах усиливают эффект и при других температурах.

В результате прогорания твердого топлива образуется целый сонм различных химических соединений и газов, в том числе и водяной пар. При сгорании любого топлива в реакцию вступают с одной стороны углерод, сера и водород, и с другой – окислитель, кислород, кроме этого обязательно имеются несгораемые части – зола.

Вода конденсата смешивается с золой, образуя прочный осадок. Совместно с продуктами горения серы и углерода вода образует кислоты. Под действием этих веществ дымоход быстро разрушается, образуется толстый слой черных, маслянистых отложений, ухудшающий тягу.

Полезные рекомендации по созданию котла

Все самодельные системы отопления работают по одному принципу: топливо сгорает и отдает энергию теплоносителю. Чаще всего в этих целях используют обычную воду. Внешний вид оборудования и его конструктивные особенности должны зависеть от доступности строительных материалов и определенного вида топлива в регионе.

Что влияет на КПД самодельного обогревателя

Перед тем, как приступить к сборке аппарата, стоит узнать, что в первую очередь влияет на его КПД.

Можно выделить два основных фактора:

1. Чем больше площадь поверхности теплообменника, тем быстрее будет осуществляться нагрев теплоносителя.
2. Топливо должно гореть долго и использоваться котлом полностью. Если конструкция устройства имеет изъяны, то котел станет требовать больше дров и давать меньше тепла.

Чтобы при эксплуатации самодельного прибора не возникли проблемы, еще на стадии разработки схемы нужно учесть все тонкости его изготовления.

Монтаж дымовой трубы

Установка трубы начинается со сборки отдельных элементов в единый канал. Все места соединений обрабатываются термостойким герметиком, что бы избежать утечки дымовых газов из основного дымового канала. Всю систему можно оборудовать как внутри здания, так и снаружи.

Если у вас имеется канал другого диаметра, отличного от выходного отверстия котла, приобретите переходник. Следующим правилом, которое нужно учесть, является то, что одностенные, утепленные дымовые трубы монтируются по принципу «труба в трубу». Все имеющиеся тройники монтируются исходя из принципа «по дыму», а вертикальные каналы «по конденсату».

Процесс установки можно условно разделить на следующие этапы:

• все элементы единой системы собираются снизу вверх;
• для скрепления отдельных элементов используются хомуты;
• все места соединений должны находиться в доступных местах;
• крепление на стене необходимо сделать так, что бы не возник прогиб основного канала;
• запрещается близкое расположение с другими энергоснабжающими коммуникациями;
• места стыков не должны находиться в толщине слоя кровельного пирога;
• при наличии в составе кровли легкогорючих материалов, на дымоход устанавливается искроулавливатель.

Для модернизации существующей вытяжки в доме, после установки более нового отопительного оборудования, используют специальные устройства – вентиляторы. Дымососы для твердотопливных котлов представляет собой отличный вариант значительно увеличить тягу. При недостаточности естественной тяги, с помощью дымосос достигается необходимый эффект.
