Как сделать правильный дымоход для буржуйки своими руками

Для чего нужна герметизация дымохода

Дымоход предназначен для удаления горячих продуктов горения от камеры сгорания отопительного агрегата – котла, печи, камина. Любое топливо при сгорании образует много углекислого газа (СО2), незначительное количество угарного газа (СО), оксида серы (SО2), небольшого количества окислов некоторых других элементов, воды, непрогоревших частиц топлива (сажи). Все они вредны человеку.

Температура отходящих газов у твердотопливных котлов может достигать 600 °С и выше, газовых котлов – 200 °С, при прочистке дымового борова путем поджигания сажи достигает 1000 °С. Небольшая струйка горячего газа из дымохода – частая причина возгорания. Даже 200 °С в течение длительного времени хватит, чтобы начали тлеть обои.

Поэтому герметичность дымохода – обязательное условие его работы. Современные термостойкие герметики используют для герметизации стыков отдельных элементов сборных дымоходов. Кроме того, их используют для аварийной заделки неплотностей, возникших в отопительный сезон, когда нет возможности отключить нагревательный прибор и разобрать и заменить часть дымохода.

Термостойкие герметики используют даже для заделки отверстий и щелей в традиционных кирпичных печных трубах. Традиционно для этого использовалась глина, но как уплотнитель она ненадежна. Кроме того, термостойкими герметиками гидроизолируют выход дымоходов на кровлю – это защищает стропила и подкровельные конструкции от намокания и загнивания.

Изготовление печи для гаража из старых колесных дисков

Этот способ довольно популярен у автомобилистов, так как старые ненужные диски от колес можно найти на любой автобазе или в гаражном кооперативе. Несомненным плюсом таких конструкций является большая толщина металла у автомобильных дисков, подобная конструкция долго не будет прогорать и прослужит своему владельцу многие годы.

Ниже приведено фото печи в гараж из колесных дисков, сделанная своими руками:

Материалы

В работу пойдут только диски солидных диаметров, к примеру, от грузовиков или специальной техники с большими колесами – тракторов, грейдеров и т.д. Как сварить печь для гаража из колесных дисков и что для этого нужно из материалов:

• Два или три автомобильных диска. Лучше использовать штампованные, так как они изготовлены из более толстого металла. А вот легкосплавные диски с примесью алюминия использовать нельзя, такая печь просто расплавится в процессе эксплуатации.
• Уголки или швеллера для ножек, 4 или 6 штук по 25 – 30 сантиметров.
• Петли для дверцы.
• Болты и гайки.
• Листы металла толщиной 4 – 5 миллиметра.
• Два круга, диаметром с край обода диска (для дна и крыши).
• Патрубок диаметром 125 – 150 миллиметров для выхода дымохода.
• Круглая решетка колосника.

Инструменты

Инструменты для создания печки из дисков применяются практически такие же, как и при создании печи из трубы, но есть и отличия. Список того, что понадобится при сборке:

• Электросварочный аппарат;
• Газовый резак (при наличии), но можно обойтись и без него;
• Угловая шлифовальная машинка или болгарка;
• Электрическая дрель;
• Ручная ножовка по металлу;
• Молоток или кувалда;
• Набор напильников;
• Плоскогубцы или пассатижи;
• Разметочный инструмент – линейка, керн, маркер;
• Строительный уровень;
• Рулетка;
• Кисть малярная.

Схемы изготовления

Печь в гараж своими руками из железа, изготовленная из колесных дисков, и различные варианты ее конструкции представлены на схеме:

Порядок сборки

Вертикальная печь из старых колесных дисковможет работать по принципу печи булерьян или печки длительного сгорания древесного топлива. Только самодельный вариант выйдет для владельца намного дешевле. Печь своими руками из металла для гаража – это хорошая экономия.

Для этого пространство печи разделяется на две камеры, патрубок дымохода выходит из второй, а само горение происходит в первой камере. Можно изготовить и простую однокамерную печь, по типу печи из трубы или газового баллона, но расход сжигаемой древесины у нее будет гораздо выше.

1. Сначала вырезаются внутренние части дисков, то есть обода с отверстиями, с помощью которых колесо автомобиля крепится к ступице. В этой работе лучше всего пользоваться газовым резаком, но за неимением его, можно сделать эту работу и с помощью угловой шлифовальной машины или болгарки. Правда, работа будет кропотливой и долгой, так как работать придется с внутренними стальными поверхностями большой толщины.
2. Затем производится установка колосниковой решетки с помощью сварки на стыке дисков. Если печь будет состоять из трех частей, то решетка наваривается между первым и вторым диском снизу.
3. После основной части работы, фиксируются нижняя и верхняя крышки. В верхней части вырезается отверстие под патрубок дымохода, затем он приваривается к нему. Делать это нужно со стороны, противоположной основной топке, иначе эффекта булерьяна не получится.
4. На нижнем диске устанавливаются ножки-стойки. В центре вырезается топочная дверца, затем она крепится с помощью петель и защелки. В нижнем диске прорезается отверстие для поступления воздуха в топку и удаления золы, его крышка вырезается из куска толстого металла и фиксируется с помощью болтов.
5. После этого свариваются друг с другом сами диски. Работу следует проводить с особой тщательностью и хорошо проваривать швы, во избежание поступления угарного газа в отапливаемое помещение. Заключительным этапом основной части станет установка перегородки посередине, для достижения эффекта длительного горения топлива.
6. Печь из дисков практически готова, остается приварить декоративные элементы, ручки или окрасить печку термостойкой краской. Не стоит забывать про пробную растопку и проверку сварных швов на герметичность, выполнять эту процедуру следует только на открытом воздухе.

Устройство и принцип работы буржуйки

Эффективность печи-буржуйки во многом определяется точным расчётом соотношения объёма топки и диаметра дымохода. Трубу делают чуть зауженной (в меру, иначе дым повалит в комнату), из-за этого значительная часть газов вытягивается не сразу, а сначала делает несколько оборотов внутри топки. Это способствует более полному сжиганию топлива. При расчёте используют следующую пропорцию: диаметр дымохода в мм должен быть в 2,7 раза больше объёма топки, измеренного в литрах Сегодня термин «буржуйка» используют, кто во что горазд. Нередко так называют вообще все стальные печи. Но мы считаем, что носить гордое имя «буржуйка» достойны лишь те печи, которые унаследовали основные конструктивные особенности и свойства прообраза. В современном варианте буржуйка чаще имеет горизонтальное исполнение, это удобнее для закладки полноразмерных дров длиной около 40 см, а также оснащается поддувалом и колосниковой решёткой, что облегчает и делает более точным регулирование воздушного потока и скорости горения топлива.

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

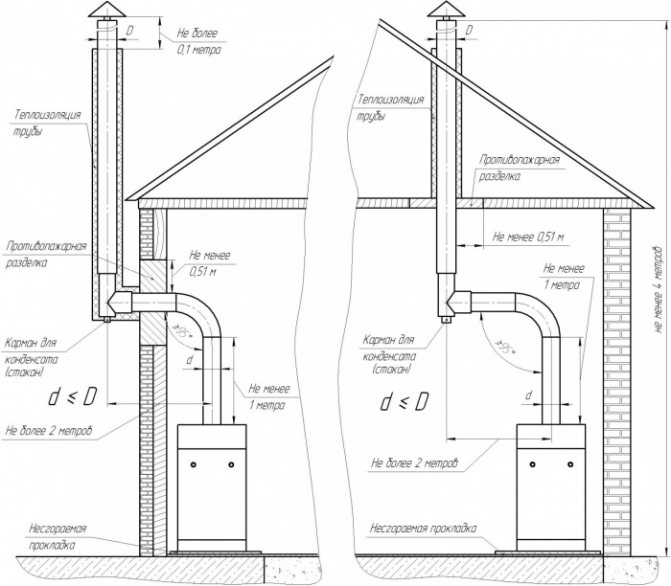

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

Пример отверстия для трубы дымохода

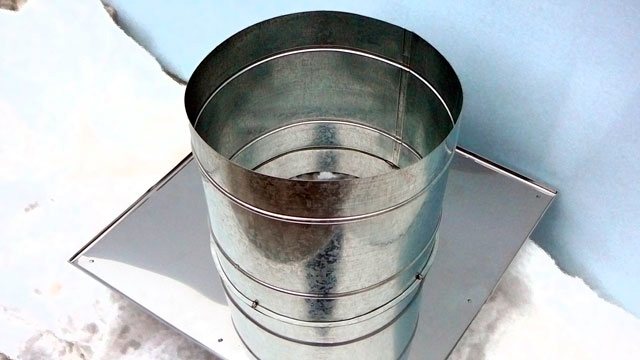

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие

Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

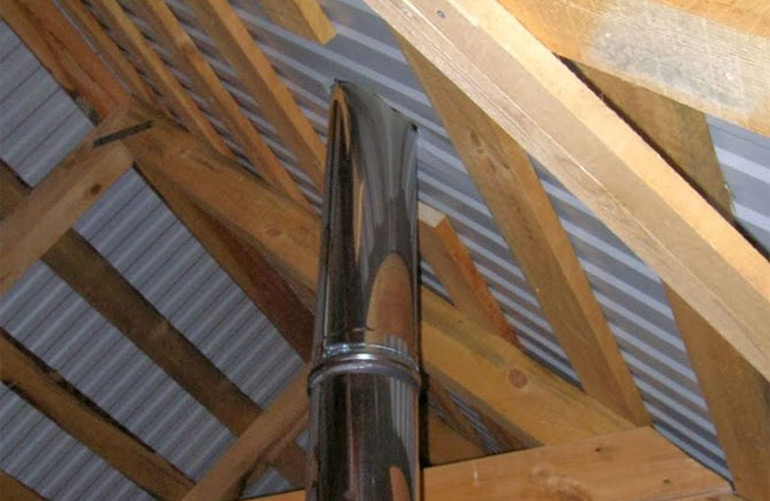

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

Советы при работе

• Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
• Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:

1. Высокотемпературные герметики;
2. Термостойкие герметики;
3. Жаростойкие герметики;
4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута

Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения

Дымоход подключенный к буржуйке

Монтаж дымохода своими руками

Мало кто согласится нанимать рабочих, чтобы установить трубу для буржуйки. В этом деле все специалисты, но редко кто задумывается, что конструкция должна быть герметичной, пожаробезопасной и главное, с хорошей тягой, чтобы не задыхаться от угарных газов. Мало кому известно как сделать правильный дымоход для буржуйки. В связи с этим при изготовлении и монтаже дымохода для буржуйки своими руками следует придерживаться 5 основных правил:

1. соблюдение противопожарной безопасности. Все места примыкания или соприкасания дымохода с другими поверхностями, обработать огнеупорными смесями и установить противопожарную изоляцию;
2. собрать трубу из 2-х или 3-х частей, а не цельнометаллическую. Это делается на случай прогорания или демонтажа для облегчения замены устаревших элементов;
3. при выводе через стену произвести точные замеры и заказать угловые элементы в профессиональном сервисе. Такие элемента самостоятельно изготовить невозможно. Поэтому лучше не рисковать;
4. выводить прямую трубу через потолок. Такая конструкция наиболее применима к гаражу или мастерской, где практически отсутствует чердачное помещение;
5. дымоход крепить только при помощи хомутов, никаких сварных соединений, так как в дымоходе постоянно меняется температура и происходит расширение и сужение металла, от чего сварное соединение может лопнуть, особенно в сильные холода.

Подготовив чертеж с учетом расчета дымохода для буржуйки, заготавливаем комплектующие. Здесь понадобится:

• трубы металлические, желательно толстостенные, необходимой длины, диаметром согласно печному отверстию или расчетам;
• тройник с заглушкой, которая ставится на свободное ответвление и выполняет функцию ревизии;
• колпак, устанавливаемый на конце дымохода;
• герметик жаропрочный, асбестовый шнур и лист для теплоизоляции;
• битум и песочница.

Для самостоятельного монтажа выбирается самый простой выход дымохода, без колен и изгибов прямой выход через крышу.

Сборку конструкции ведут с двух сторон, главное не промахнуться в отверстиях, поэтому начинают именно с них. Соединение частей трубы должно находиться в 30 см от места прохождения через перекрытия, лучше это сделать на чердаке, чтобы в случае плохого примыкания дым не попал в помещение.

Снизу начинаем с печи. Первый участок около полу метра лучше всего сделать из чугунного отрезка или толстостенной трубы, так как это самое высокотемпературное место подверженное быстрому прогоранию. Далее устанавливаем отрезок, выходящий наружу, предварительно вырезав отверстие в перекрытии.

Обустраивая проходы в потолке, стене и крыше, необходимо не забывать, что труба практически по всей длине нагревается. Поэтому в деревянных перегородках устанавливаются песочницы, выполненные под заказ по диаметру дымохода и заполняемые огнеупорным материалом. Подобный элемент можно сделать самостоятельно. В перекрытии вырезается отверстие на 15-20 см больше диаметра трубы. К внутренней стороне крепится лист асбеста, поверх него лист нержавеющей стали с готовым проходным стаканом под дымоход. После установки трубы в перекрытии, участок находящийся вокруг нее полностью засыпается огнеупорным материалом.

Далее опускаем дымоход через кровлю. Для этого берем кусок жести с проделанным в нем отверстием на 3-4 см большего диаметра, обустраиваем на поверхности кровли и через него опускаем трубу до места соединения. Места сопряжения кровельного покрытия и жести обильно промазываем битумом, а возле трубы проходим жаростойким герметиком. Эти меры необходимы для предохранения от попадания атмосферных осадков внутрь помещения.

На наружный конец дымохода надевается колпак, предохраняющий от попадания осадков и выполняющий роль дефлектора и искрогасителя. Высота трубы должна быть выше уровня конька на 10 и более сантиметров. Во всех местах прохождения через препятствия дымоход должен иметь теплоизоляционную прослойку.

Дымоход готов, но прежде чем его окончательно закрепить, необходимо затопить буржуйку и проверить герметичность и тягу. В случае отсутствия одного из них, необходимо устранять причину, а уж потом фиксировать трубу. Если наружная часть дымохода получилась очень высокой, необходимо установить проволочные растяжки, надежно закрепив, чтобы при сильном ветре или сходе снега с крыши труба не сломалась. Вопрос, как сделать дымоход для буржуйки закрыт.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы.

Изначально, в зависимости от материала изготовления, существует 2 варианта:

1. Взять готовые трубы, изготовленные на заводе;
2. Изготовить трубы из листов нержавейки или другого листового металла.

https://www.youtube.com/watch?v=qt-N4MB7Zek

Самый дешевый способ – самостоятельно изготовить трубы

Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Элементарный вариант сборки дымохода для буржуйки предполагает использование готовых стальных труб и углового элемента. Из них собирают дымовой канал и приваривают к самодельной печке:

1. К вершине печки, сооруженной из отслужившего газового баллона, приваривают патрубок. Внутренний диаметр патрубка должен быть равен наружному диаметру устанавливаемой в него трубы
2. Согласно проектным размерам собирают дымовой канал. В сборке используется труба 108 мм и угловой патрубок, составляющие в примере соединяются сваркой
3. На печку-буржуйку устанавливают собранный дымоход. Через отверстие в стене подключают наружную часть трубы и приваривают ее к основной

Наружную часть трубы собирают из отдельных звеньев, учитывая нормативную высоту. Труба должна быть минимум на 50 см выше кровли, расположенных рядом высоких построек или деревьев.

Шаг 2: Сборка дымового канала

Шаг 3: Вывод дымохода буржуйки наружу

Шаг 4: Сооружение наружной части трубы

Среди материалов наиболее распространены следующие:

Помимо таких вариантов, рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Довольно часто происходит так, что дымоходная труба нагревается до невероятно высоких температур.

Это влечет за собой опасность, поскольку риск возгорания повышается в несколько раз!

Для того чтобы свести его к минимуму, в первую очередь нужно изолировать все горючие элементы поблизости.

Далее производится укладка утеплителя вокруг дымоходной трубы.

Делать это нужно в обязательном порядке, так как без качественного теплоизоляционного слоя вокруг дымохода вы изо дня в день рискуете своей жизнью и здоровьем.

Итак, рассмотрим основные причины возникшей проблемы:

• Дымоход выполнен из одностенной металлической трубы без теплоизолятора, что совершенно недопустимо. В обязательном порядке следует заменить однослойные дымоходные участки сэндвич-трубами, либо же просто дополнить их теплоизоляционным слоем;
• Возможны ошибки в конструировании сэндвич-трубы. Следует помнить о том, что данная конструкция устанавливается таким образом, чтобы конденсат, образовавшийся внутри, не мог попасть на внешнюю поверхность дымохода.

Трубы для дымоотводной системы можно изготовить своими руками или приобрести в специализированном магазине. Основное преимущество собственноручно изготовленных труб — низкая себестоимость. Кроме того, появляется возможность сделать трубу необходимого диаметра, которая отлично подойдёт к любой самодельной печи.

Для изготовления понадобится металлический лист толщиной 0,6-1 мм. Лист металла сворачивается в трубку и крепится по шву, с помощью заклёпок и жаропрочного герметика. Однако намного проще приобрести готовое изделие. На рынке представлены дымоходные трубы из различных материалов:

• стали;
• кирпича;
• керамики;
• вермикулита;
• асбестоцемента.

Не следует делать выбор в пользу недорогих асбестоцементных труб, поскольку асбестоцемент не предназначен для использования при температуре свыше 300°C. Труба, изготовленная из этого материала, отличается большой массой, что доставит неудобства при сборке системы. Помимо этого, асбестоцементное изделие впитывает конденсат, из-за чего функциональность дымохода может быть нарушена.

Возведение кирпичного дымохода повлечёт за собой значительные расходы. Сделать правильную кладку дымохода для буржуйки своими руками — весьма проблематично, поэтому потребуется обращаться к специалистам. Кирпичная конструкция имеет немалый вес, что потребует дополнительного усиления фундамента.

Для устройства буржуйки лучше всего подойдут металлические трубы из нержавейки или легированной стали. У изделий из металла имеется ряд преимуществ:

• небольшой вес;
• простота сборки;
• долгий срок службы.

Голосование: какая современная печь-буржуйка самая лучшая?

Что бы вы выбрали из современных печей-буржуек или посоветовали бы приобрести?

Brunner IRON DOG

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Располагать выход трубы над крышей следует согласно определенным правилам:

1. Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька,
2. При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним,
3. В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним,

Второй вариант выхода трубы — это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Работы по монтажу своими руками следует начинать с выбора места, где должны соединяться наружный и внутренний элемент печи. Для этой цели отлично подходит чердак или пространство под кровлей. На саму же буржуйку устанавливается первый элемент будущего дымоотвода, на который следом ставятся второй, третий и так далее (в зависимости от того, сколько участков будет включать в себя дымоход).

Удлинять трубу дымоотвода нужно до тех пор, пока она не достигнет определенного ранее места у точки соединения двух элементов.

В перекрытии нужно сделать отверстие, диаметр которого будет больше диаметра трубы на 5-10 см: это потребуется для того, чтобы замазать трубу в месте прохождения ею перекрытий теплоизолирующим материалом. Если в щелях между перекрытиями или вблизи трубы находятся изоляционные материалы или другие легко возгораемые предметы, их обязательно нужно убрать: когда труба разогреется от дыма и температура ее возрастет, вместе с ней повысится и риск возгорания теплоизоляционного материала.

В вырезанное отверстие в перекрытии вставляется проходной стакан, через который и нужно пропустить трубу дымохода. Затем нужно состыковать трубу, идущую изнутри помещения, с внешней частью дымохода. Заканчиваться дымоход должен над уровнем кровли, приблизительно на 10 см выше него. Место, в котором будет вырезано отверстие под вывод трубы, оборудуется по тому же принципу, что и место вывода трубы внутри здания:

• отверстие должно быть больше самой трубы дымохода;
• между кровельными материалами и трубой обязательно кладется слой теплоизолирующего материала.

Фиксация трубы

Труба вывода дыма наружу пропускается сквозь отверстие в кровле и фиксируется листом жести или другого металла. В качестве альтернативы жести можно использовать и другой негорючий фиксатор – кирпичи, которые устанавливаются в промежутке между дымоходом и кровлей. Однако чтобы кирпичи крепко держали трубу, изнутри для них нужно соорудить подставку. Все щели в этом месте замазываются обыкновенной глиной.

Заделка швов

После того, как вся конструкция будет собрана, нужно взять герметик и не жалея его, смазать все места соединений и швов, чтобы воспрепятствовать попаданию дыма из трубы в жилое помещение

Герметик для этих целей нужно подбирать с особым вниманием – подходит только тот, которому не страшны высокие температуры

К сожалению, некоторые герметики могут просто «растаять» на горячей трубе, другие же легко высохнут. Так или иначе, но свои свойства неустойчивый к высокой температуре герметик потеряет и не сможет защитить помещение от дыма.
