Трубная резьба: таблица и основные типы

Трубная цилиндрическая резьба

1. Единица измерений параметров — дюйм.
2. Направление будет левым.
3. Класс точности: Класс А в этом случае повышен, а класс В средний.

Почему измерение происходит в дюймах

Дюймовые размеры пришли к нам от западных производителей, так как требования действующего на постсоветском пространстве ГОСТа сформулированы на базе особой резьбы BSW (British Standart Whitworth либо резьба Витворта). Инженер-конструктор Джозеф Фитворт (1803−1887 год) изобрёл в далёком 1841 году и продемонстрировал такой же винтовой профиль для соединений разъёмного типа, и демонстрировал его как совершенно универсальный, надёжный, а также комфортный для использования.

Такой тип осуществления резьбы применяется как в простых трубах, так и в их элементах и соединениях: контргайках, муфтах, угольниках, тройниках.

В сечении профиля можно увидеть равнобедренный треугольник с общим углом в 55 градусов и закруглениями на вершинах и в самих впадинах контура, которые используются для более высокого герметичного соединения.

Нарезка резьбовых соединений должна осуществляться на размере до 6. Все трубы создаются крупными, для особой надёжности и предотвращения процесса разрыва трубы в соединениях стоит фиксировать дополнительной сваркой.

Условные обозначения в стандарте.

1. Международная: G.
2. Япония: PF.
3. Англия: BSPP.

Указания буквы G, а также диаметр отверстия в проходе будут указываться в виде дюймов. Наружный диаметр непосредственно резьбы в обозначении найти нельзя.

Размеры резьбы трубной дюймовой

G ½ — трубы в виде цилиндра наружного типа, внутренний диаметр отверстия равен ½. Наружный диаметр у такой трубы будет равняться 20,995 мм, число шагов по длине — 25,4 мм, что значит около 14 шагов.

Например:

1. G ½ -В— резьба трубная цилиндрическая, внутренний диаметр отверстия ½ дюйма, класс точности трубы совпадает с отметкой В.
2. G1 ½ LH-B— труба цилиндрического типа, внутренний диаметр отверстия доходит до ½, класс точности В, левая.

Для внутренней цилиндрической трубы стоит использовать отверстие, которое будет полностью соответствовать параметрам.

Как быстро найти шаг в трубе

Можно рассмотреть дополнительные фотографии с англоязычных сайтов, которые смогут наглядно продемонстрировать методику использования и построения конструкции. Трубочная резьба характеризуется в большинстве случаев не общим размером между вершинами профиля, а числом общих витков на 1 дюйм вдоль всей оси поверхности. При помощи простой рулетки, а также линейки прикладываем, отмеряем один дюйм (25,4 мм) и визуально высчитываем количество шагов.

Будет намного проще, если в вашем ящике с инструментами будет находиться резьбомер для дюймового отмера. Таким прибором довольно просто проводить все измерения, но стоит помнить о том, что резьба может различаться углами вершин — 55 и 60 градусов.

Коническая трубная резьба ГОСТ 6211081

Единица измерения всех параметров в этом случае — дюйм.

Форма такой трубы будет соответствовать профилю трубной цилиндрической вырезки с общим углом в 55 градусов Цельсия.

Главные обозначения:

1. Международная — R
2. Япония — PT.
3. Великобритания BSPT.

Для этого стоит указывать букву R и общий номинальный диаметр Dy. Обозначение в виде буквы характеризует наружный тип резьбы, Rc внутренний, а Rp — внутренний цилиндрический. По такому же аналогу с цилиндрической трубой для левой резьбы стоит применять LH.

Примеры:

R1 ½ -это наружная труба конической вырезки, номинальный диаметр которой равен Dy ½ дюйма.

R1 ½ LH — это наружная коническая труба, номинальный диаметр которой Dy будет равняться ½ дюйма.

1. Дюймовая вырезка конической формы по ГОСТу 6111−52.
2. Единица измерения в этом случае — также дюйм.
3. Происходит его изготовление на поверхности с конусностью 1:16.

Обладает общим углом профиля около 60 градусов. Используется в изготовлении трубопроводов (водяных, воздушных, а также топливных) машин и станков с невысоким давлением при работе. Применение такого вида соединений включает в себя особую герметичность и стопорение резьбы без воздействия дополнительных подручных средств (льняных нитей, а также пряжи с суриком).

Главные обозначения

Первой в названии имеется буква К, а после идёт слово ГОСТ.

Пример: К: ½ ГОСТ 6111–52 .

Расшифровывается такая надпись так: резьба коническая дюймовая с наружным, а также внутренним диаметром в основной плоскости, примерно равной наружному либо внутреннему разъёму трубы цилиндрического типа G ½.

Метрически конический тип вырезки. По ГОСт у 25229 -82.

Единицей измерения в этот раз выступает мм.

Процесс создания трубы происходит на поверхностях с общей конусностью в 1:16.

Применяется во время соединения трубопроводов. Угол в самой вершине витка будет доходить до 60. Главная плоскость смещена, если смотреть на торец.

В чем отличие метрической резьбы от дюймовой?

Дюймовая резьба – это резьба, все параметры которой выражены в дюймах, шаг резьбы в долях дюйма (дюйм = 2,54 см). Для трубной дюймовой резьбы размер в дюймах характеризует условно просвет в трубе, а наружный диаметр самой трубы немного больше.

Дюймовая резьба применяется в резьбовых соединениях и винтовых передачах. Дюймовая резьба бывает следующих видов:

1. Дюймовая цилиндрическая – UTS (Unified Thread Standard). Такая резьба широко распространена в США и Канаде. Угол при вершине у такой резьбы составляет 60 градусов. В зависимости от шага подразделяется на: UNC (Unified Coarse); UNF (Unified Fine); UNEF (Unified Extra Fine); 8UN; UNS (Unified Special). Наибольшее распространение получила резьба UNC. Такая резьба соответствует стандарту ANSI 1.

1. Дюймовая резьба британского стандарта – BSW .   Резьба с мелким шагом называется BSF (British Standard Fine). Угол при вершине у такой резьбы 55 градусов.
2.   Дюймовая коническая NPT или цилиндрическая NPS.   Соответствует стандарту ANSI/ASME 20.1. Такая резьба применяется для трубных соединений. Имеет угол при вершине 60 градусов. В России такой резьбе соответствует ГОСТ 6111-52.

Наиболее часто в России в последнее время можно встретить крепёж с дюймовой резьбой UNC (унифицированная крупная резьба).

Такой крепёж часто встречается на ввозимой в нашу страну технике (газонокосилки, триммеры, генераторы, культиваторы, автомобили американской сборки и т.д.) из США, Китая и некоторых других стран.

При работе с дюймовым крепежом необходимо помнить, что размеры ключей для дюймового крепежа отличаются от ключей для метрического крепежа.

Основные размеры дюймового крепежа UNC приведены в таблице дюймовых резьб

N 1 – 64 UNC	0,073	1,854	1,50	64	0,397
N 2 – 56 UNC	0,086	2,184	1,80	56	0,453
N 3 – 48 UNC	0,099	2,515	2,10	48	0,529
N 4 – 40 UNC	0,112	2,845	2,35	40	0,635
N 5 – 40 UNC	0,125	3,175	2,65	40	0,635
N 6 – 32 UNC	0,138	3,505	2,85	32	0,794
N 8 – 32 UNC	0,164	4,166	3,50	32	0,794
N 10 – 24 UNC	0,190	4,826	4,00	24	1,058
N 12 – 24 UNC	0,216	5,486	4,65	24	1,058
1/4″ – 20 UNC	0,250	6,350	5,35	20	1,270
5/16″ – 18 UNC	0,313	7,938	6,80	18	1,411
3/8″ – 16 UNC	0,375	9,525	8,25	16	1,587
7/16″ – 14 UNC	0,438	11,112	9,65	14	1,814
1/2″ – 13 UNC	0,500	12,700	11,15	13	1,954
9/16″ – 12 UNC	0,563	14,288	12,60	12	2,117
5/8″ – 11 UNC	0,625	15,875	14,05	11	2,309
3/4″ – 10 UNC	0,750	19,050	17,00	10	2,540
7/8″ – 9 UNC	0,875	22,225	20,00	9	2,822
1″ – 8 UNC	1,000	25,400	22,25	8	3,175
1 1/8″ – 7 UNC	1,125	28,575	25,65	7	3,628
1 1/4″ – 7 UNC	1,250	31,750	28,85	7	3,628
1 3/8″ – 6 UNC	1,375	34,925	31,55	6	4,233
1 1/2″ – 6 UNC	1,500	38,100	34,70	6	4,233
1 3/4″ – 5 UNC	1,750	44,450	40,40	5	5,080
2″ – 4 1/2 UNC	2,000	50,800	46,30	4,5	5,644
2 1/4″ – 4 1/2 UNC	2,250	57,150	52,65	4,5	5,644
2 1/2″ – 4 UNC	2,500	63,500	58,50	4	6,350
2 3/4″ – 4 UNC	2,750	69,850	64,75	4	6,350
3″ – 4 UNC	3,000	76,200	71,10	4	6,350
3 1/4″ – 4 UNC	3,250	82,550	77,45	4	6,350
3 1/2″ – 4 UNC	3,500	88,900	83,80	4	6,350
3 3/4″ – 4 UNC	3,750	95,250	90,15	4	6,350
4″ – 4 UNC	4,000	101,600	96,50	4	6,350

Моменты затяжки

Моменты затяжки крепежных изделий с дюймовой резьбой стандарта UNC для болтов и гаек SAE класса прочности 5 и выше приведены в следующей таблице.

1/4	12± 3	9±2
5/16	25 ± 6	18± 4,5
3/8	47± 9	35 ± 7
7/16	70± 15	50± 11
1/2	105± 20	75±15
9/16	160 ± 30	120± 20
5/8	215± 40	160 ± 30
3/4	370 ± 50	275 ± 37
7/8	620± 80	460 ± 60
1	900 ± 100	660 ± 75
11/8	1300 ± 150	950 ± 100
1 1/4	1800 ±200	1325 ±150
1 3/8	2400 ± 300	1800 ± 225
1 1/2	3100 ± 350	2300 ± 250

*1 Ньютон-метр (Н*м) равен примерно 0,1 кГм.** Фунт силы-фут – британский и американский эквивалент Н*м.

Маркировка дюймовых крепежных  изделий

Дюймовый крепеж имеет более сложную систему маркировки, не позволяющую визуально, без использования специальных таблиц определить механические свойства крепежной детали. Наиболее часто встречающаяся маркировка на головке дюймовых болтов и соответствие их классам прочности приведена в таблице ниже.

1 или 2	6.8
5	8.8
6	10.9

Как отличить метрическую резьбу от дюймовой

Дюймовая резьба используется преимущественно для создания соединений труб: ее наносят как на сами трубы, так и на металлические и пластиковые фитинги, необходимые для монтажа трубных магистралей различного назначения. Основные параметры и характеристики резьбовых элементов таких соединений регламентирует соответствующий ГОСТ, приводя таблицы размеров дюймовой резьбы, на которые и ориентируются специалисты.

Сантехнические изделия с трубной дюймовой резьбой

Диаметр отверстия под резьбу / Tap drill sizes

Диаметр сверла под стандартную метрическую резьбу ISO с крупным и мелким шагом Справочная таблица Метрические и дюймовые размеры сверлильного инструмента

Диаметр сверла под стандартную метрическую резьбу ISO с крупным и мелким шагом Справочная таблица Метрические и дюймовые размеры сверлильного инструмента _ Макс. Внутренний Сверло Сверло Шаг Диам. Диам. Диам. M mm Дюйм 1.6 0.35 1.321 1.25 3/64 1.8 0.35 1.521 1.45 54 2 0.4 1.679 1.6 1/16 2.2 0.45 1.833 1.75 50 2.5 0.45 2.138 2.05 46 3 0.5 2.599 2.5 40 3.5 0.6 3.010 2.9 33 4 0.7 3.422 3.3 30 4.5 0.75 3.878 3.8 27 5 0.8 4.334 4.2 19 6 1 5.153 5 9 7 1 6.153 6 15/64 8 1.25 6.912 6.8 H 9 1.25 7.912 7.8 5/16 10 1.5 8.676 8.5 Q 11 1.5 9.676 9.5 3/8 12 1.75 10.441 10.3 Y 14 2 12.210 12 15/32 16 2 14.210 14 35/64 18 2.5 15.744 15.5 39/64 20 2.5 17.744 17.5 11/16 22 2.5 19.744 19.5 49/64 24 3 21.252 21 53/64 27 3 24.252 24 61/64 30 3.5 26.771 26.5 1.3/64 33 3.5 29.771 29.5 1.5/32 36 4 32.270 32 1.1/4 39 4 35.270 35 1.3/8 42 4.2 37.799 37.5 45 4.5 40.799 40.5 48 5 43.297 43 52 5 47.297 47 D = Диаметр сверла (мм) Dnom = Номинальный диаметр метчика (мм) P = Шаг метчика (мм) РЕКОМЕНДУЕМЫЕ ДИАМЕТРЫ ПРИ СВЕРЛЕНИИ СВЕРЛАМИ СЕРИЙ ADX И CDX В таблицах приведены диаметры для обычных стандартных сверл. При сверлении современными сверлами, такими как Dormer ADX и CDX, получается отверстие меньшего диаметра и более точной формы, поэтому для предотвращения поломки метчика следует использовать сверло большего диаметра. См. маленькую таблицу справа. Метрическая резьба с мелким шагом согл. ISO МЕТЧИК Макс. Сверло Сверло МЕТЧИК Макс. Сверло Внутренний Внутренний Диам. Диам. Диам. Диам. Диам. MF mm Дюйм MF mm 3×0.35 2.721 2.65 37 25X1 24.153 24 3.5×0.35 3.221 3.2 1/8 25X1.5 23.676 23.5 4×0.5 3.599 3.5 29 25×2 23.210 23 5×0.5 4.599 4.5 16 26×1.5 24.676 24.5 5.5×0.50 5.099 5 9 27×1.5 25.676 25.5 6×0.75 5.378 5.3 5 27×2 25.210 25 7×0.75 6.378 6.3 D 28×1.5 26.676 26.5 8×0.75 7.378 7.3 9/32 28×2 26.210 26 8×1 7.153 7 J 30×1.5 28.676 28.5 9×1 8.153 8 O 30×2 28.210 28 10×0.75 9.378 9.3 U 32×1.5 30.676 30.5 10×1 9.153 9 T 32×2 30.210 30 10×1.25 8.912 .8 8 11/32 33×2 31.210 31 11×1 10.153 10 X 35×1.5 33.676 33.5 12×1 11.153 11 7/16 36×1.5 34.676 34.5 12×1.25 10.912 10.8 27/64 36×2 34.210 34 12×1.5 10.676 10.5 Z 36×3 33.252 33 14×1 13.153 13 17/32 38×1.5 36.676 36.5 14×1.25 12.912 12.8 1/2 39×3 36.252 36 14×1.5 12.676 12.5 31/64 40×1.5 38.676 38.5 15×1 14.153 14 35/64 40×2 38.210 38 15×1.5 13.676 13.5 17/32 40×3 37.252 37 16×1 15.153 15 19/32 42×1.5 40.676 40.5 16×1.5 14.676 14.5 9/16 42×2 40.210 40 18X1 17.153 17 43/64 42×3 39.252 39 18X1.5 16.676 16.5 41/64 45×1.5 43.676 43.5 18X2 16.210 16 5/8 45X2 43.210 43 20X1 19.153 19 3/4 45X3 45.252 42 20X1.5 18.676 18.5 47/64 48X1.5 46.676 46.5 20X2 18.210 18 45/64 48X2 46.210 46 22X1 21.153 21 53/64 48X3 45.252 45 22X1.5 20.676 20.5 13/16 50X1.5 48.686 48.2 22X2 20.210 20 25/32 50X2 48.210 48 24X1 23.153 23 29/32 50X3 47.252 47 24X1.5 22.676 22.5 7/8 24X2 22.210 22 55/64 Метрическая резьба с крупным шагом согл. ISO для сверл ADX/CDX МЕТЧИК Сверло МЕТЧИК Сверло Шаг Диам. Шаг Диам. M mm M mm 4 0.70 3.40 10 1.50 8.70 5 0.80 4.30 12 1.75 10.40 6 1.00 5.10 14 2.00 12.25 8 1.25 6.90 16 2.00 14.25 76 Нарезание резьбы метчиками ДИАМЕТРЫ СВЕРЛ ДЛЯ ОТВЕРСТИЙ ПОД НАРЕЗАНИЕ РЕЗЬБЫ Диаметр сверла может быть рассчитан из: D = D — P Метрическая резьба с крупным шагом согл. ISO МЕТЧИК

Дюйм и другие единицы измерения

Начнем с того, что дюйм – это единица измерения, широко применявшаяся во многих странах Европы всего несколько веков назад. Сегодня в большинстве стран он практически вытеснен, но в Великобритании и в США активно используется не только метрическая система измерений, но и старая, привычная, включающая в себя футы, мили и прочие.

Нужно перевести сантиметры? Здесь также не возникнет проблем – просто не забудьте, что 1 см равен 0,394″. Наконец, при работе с более крупными единицами измерения, например, метрами, если потребуется выполнить такую операцию, достаточно помнить, что в одном метре помещается 39,4″.

Классы точности и правила маркировки

Резьба, относящаяся к дюймовому типу, как указывает ГОСТ, может соответствовать одному из трех классов точности – 1, 2 и 3. Рядом с цифрой, обозначающей класс точности, ставят буквы «А» (наружная) или «В» (внутренняя). Полные обозначения классов точности резьбы в зависимости от ее типа выглядят как 1А, 2А и 3А (для наружных) и 1В, 2В и 3В (для внутренних). Следует иметь в виду, что 1-му классу соответствуют самые грубые резьбы, а 3-му – самые точные, к размерам которых предъявляются очень жесткие требования.

Предельные отклонения размеров по ГОСТу

Чтобы понять, каким параметрам соответствует конкретный резьбовой элемент, достаточно разобраться в обозначении резьбы, которая на него нанесена. Обозначение, о котором идет речь, используют многие зарубежные производители, которые работают по американским стандартам, относящимся к элементам резьбовых соединений.

Пример условного обозначения дюймовой резьбы

В такой маркировке содержится следующая информация о резьбе:

• номинальный размер (наружный диаметр) – первые цифры;
• число витков, приходящихся на дюйм длины;
• группа;
• класс точности.

Резьбовые соединения получили весьма широкое распространение. Дюймовая резьба чаще всего используется при изготовлении труб, которые могут соединяться с различными фитингами. Рассматриваемая резьба может наносится на трубы из металла или пластика. Размер в дюймах указывается согласно ГОСТ, в интернете можно встретить различные таблицы, на которые можно ориентироваться при работе.

Чем отличается от метрической резьбы

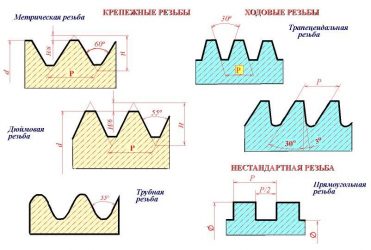

• Резьбовые гребни у дюймовой резьбы являются более острыми в сравнении с метрическими гребнями. Связано это с тем, что угол между плоскостью детали и гребнем составляет 54-55 градусов (тогда как у метрических деталей он равен 60 градусов).
• Из-за более острого угла наклона изменяется также профиль резьбовых гребней. У дюймовых деталей гребни являются более длинными, но менее широкими. Тогда как метрический профиль обладает обладает более сбалансированной формой гребней (они более широкие и менее длинные).
• Разница профилей делает невозможным соединение деталей с метрической и дюймовой резьбой. Вкручивание отдельных запчастей приведет к повреждению стенок деталей, а само резьбовое соединение будет очень хрупким. У соединения будет отсутствовать герметизация, что может привести к подтеканию и растрескиванию труб при транспортировке жидкостей.

Стандартная резьба маркируется с помощью метрических единиц измерения (миллиметры, сантиметры, метры). На объекты с дюймовой резьбой могут наноситься измерения, выраженные в дюймах. Дюйм — это неметрическая единица измерения длины. Ее используют в государствах, которые используют английскую систему мер. Основные страны — Великобритания, США, Канада, Новая Зеландия, Австралия и другие. Дюймы можно перевести в обычные метрические единицы измерения, а 1 дюйм равен 25,4 миллиметров. Дюймы имеют специальное обозначение в виде двух насечек (») — это символ ставится после указания количества дюймов. При необходимости можно перевести дюймы в миллиметры и обратно. Алгоритм перевода:

• Если нужно перевести дюймы в миллиметры, то нужно умножить количество дюймов на число 25,4. Скажем, диаметр сечения трубы составляет 2,5 дюйма. Для перевода дюймов в миллиметры нужно умножить 2,5 на 25,4 — мы получим 63,5 сантиметра.
• Если нужно перевести сантиметры в дюймы, то следует количество миллиметров разделить на число 25,4. Скажем, длина шурупа составляет 40 миллиметров. Для перевода сантиметров в дюймы разделим 40 на 25,4 — мы получим приблизительно 1,57 дюймов.

Метчик UNF/UNC

Дюймовая резьба UNF/UNC – это американский стандарт, широко используемый не только в США и Канаде, но и в других странах мира.

 В России она менее популярна, чем метрическая, тем не менее, с ней часто приходится сталкиваться при ремонте импортируемых машин и оборудования.

Соответственно востребован и резьбонарезной инструмент, в том числе метчики UNF/UNC для глухих и сквозных отверстий.

Особенности резьбы

Дюймовая резьба UNF/UNC является правосторонней и имеет угол при вершине 60°. UNC – это резьба с крупным шагом, UNF – с мелким. Основные параметры резьбы:

• d (D) – наружный диаметр;
• dp (Dp) – средний диаметр резьбы;
• di (Di) – внутренний диаметр;
• n – шаг или количество ниток на дюйм.

Диаметры и другие параметры резьб представлены в размещенных ниже таблицах.

Крупная резьба UNC

Мелкая резьба UNF

Одним из основных отличий от метрической является определение шага резьбы. В UNF/UNC. как и в других дюймовых стандартах, шаг равен количеству витков на один дюйм, а не расстоянию между витками как в метрической.

Стандарт предусматривает две формы резьбы – с плоской впадиной (UN) и радиусной впадиной (UNR), и три класса точности -1А, 2А, 3А, 1В, 2В, 3В. Метчики выпускаются под классы точности 1В, 2В, 3В которые относятся к внутренним резьбам.

Класс 1В является наиболее грубым и применяется для быстрой сборки даже с частично нарушенными витками. Класс 2В – это резьба общего назначения, 3В – наиболее жесткий стандарт с минимальным зазором в соединении.

Конструкция инструмента

Метчик UNF/UNC представляет собой винт со стружечными канавками и соответствующей заточкой переднего, заднего и других углов.

Основными элементами инструмента являются режущая (заборная) и калибрующая части, канавки для удаления стружки. Режущая часть изготовлена из быстрорежущей марки стали или твердого сплава.

Для ручного использования или установки в патрон имеется соответствующий хвостовик.

В зависимости от конструкции метчики UNF/UNC подразделяются на:

• ручные или слесарные;
• машино-ручные;
• машинные;
• гаечные и другие.

Основные правила нарезки

• Для правильной нарезки дюймовой или метрической резьбы необходимо придерживаться следующих рекомендаций:
• Точно подобрать сверло требуемого диаметра. Диаметры отверстий для нарезки резьб UNF и UNC указаны в таблицах выше.
• Просверлить отверстие строго под прямым углом к плоскости.
• Нарезку производить возвратно-поступательными движениями. После двух оборотов вперёд совершать оборот назад для удаления стружки.
• При наличии в комплекте двух или трех метчиков проход осуществлять строго по номерам – сначала черновым первым номером, затем вторым.
• Желательно использовать смазку для снижения силы трения.

Действующий стандарт

Резьбы UNC, UNF, UN, UNEF, UNS регулирует американский стандарт ANSI/ASME B 1.1 Угол профиля составляет 60° Для других типов дюймовых резьб действуют стандарты DIN ISO 228, BS 84, ANSI B.1.20.1 и DIN 40 430.

Применение резьбы UNF

Цилиндрическая дюймовая резьба, к которой относятся UNF и BSW обладают мелким шагом. Поэтому они применяются для различных крепёжных конструкций, к которым предъявляются повышенные требования соединений. Такая резьба с мелким шагом применяется в двух видах соединений:

• высокопрочных;
• регулировочных.

Обладая дюймовой резьбой размером в одну четверть и полтора дюйма (по американскому стандарту), она применяется в следующих агрегатах и конструкциях:

• различных видах трубных соединений (дюймовых, калиброванных, сантехнических, газовых);
• гидравлических конструкциях (фитинги, краны переходники);
• резьбовых адаптерах;
• накидные гайки;
• болты и гайки крепления конструкций различных агрегатов.

Универсальность и обеспечение хорошей надёжности позволяет применять американскую конструкцию в машиностроении и при производстве станков, оборудования и инструментов.

Шаг резьбы основной и мелкий у болтов и гаек

Таблица болтов с шагом резьбы для болтов, гаек, винтов и резьбовых шпилек.

Как определить размер резьбы без резьбомера, читайте в нашей специальной статье.

Диаметр резьбы	Шаг резьбы, мм
Шаг основной резьбы, мм / Диаметр отверстия под резьбу, мм	Шаг мелкой резьбы, мм / Диаметр отверстия под резьбу, мм
Мелкая	Мелкая 2	Супермелкая
М 1	0.25 / 0.75	(0.2) / 0.8	—	—
М 1.2	0.25 / 0.95	(0.2) / 1	—	—
M 1.4	0.3 / 0.9	(0.2) / 1.2	—	—
M 1.6	0.35 / 1.2	(0.2) / 1.4	—	—
M 1.8	0.35 / 1.5	(0.2) / 1.6	—	—
M 4	0.7 / 3.3	0.5 / 3.5	—	—
M 5	0.8 / 4.2	0.5 / 4.5	—	—
M 6	1 / 5	0.75 / 5.2	0.5 / 5.5	—
M 8	1.25 / 6.7	1 / 7	0.75 / 7.2	0.5 / 7.5
M 10	1.5 / 8.5	1.25 / 8.7	1 / 9	0.75 / 9.2
M 12	1.75 / 10.2	1.5 / 10.5	1.25 / 10.7	1 / 11
M 14	2 / 12	1.5 / 12.5	1.25 / 12.6	1 / 13
M 16	2 / 14	1.5 / 14.5	—	1 / 15
M 18	2.5 / 15.4	2 / 16	1.25 / 16.6	1 / 17
M 20	2.5 / 17.4	2 / 18	1.25 / 18.6	1 / 19
M 22	2.5 / 19.4	2 / 20	1.5 / 20.5	1 / 21
M 24	3 / 20.9	2 / 22	1.5 / 22.5	1 / 23
M 27	3 / 23.9	2 / 25	1.5 / 25.5	(1) / 26
M 30	3.5 / 26.4	2 / 28	1.5 / 28.5	(1) / 29
M 33	3.5 / 29.4	2 / 31	1.5 / 31.5	—
M 36	4 / 31.9	3 / 33	2 / 34	1.5 / 34.5
M 39	4 / 34.9	3(4) / 35.9	2 / 37	1.5 / 37.5
M 42	4.5 / 37.4	3(4) / 37.9	2 / 40	1.5 / 40.5
M 45	4.5 / 40.4	3(4) / 40.9	2 / 43	1.5 / 43.5
M 48	5 / 42.8	3 / 44.9	2 / 46	1.5 / 46.5
M 52	5 / 46.8	(4)3 / 48.9	2 / 50	1.5 / 50.5
M 56	5.5 / 50.4	4 / 51.9	3(2) / 53	1.5 / 54.5
M 60	5.5 / 64.4	4 / 55.8	3(2) / 67	1.5 / 58
M 64	6 / 57.8	4 / 59.8	3 / 61	2(1.5) / 62
M 68	6 / 61.8	4 / 63.8	3 / 65	2(1.5) / 66

Буква «М» около диаметра резьбы дает нам знать, что резьба метрическая, т.е. не дюймовая, а именно метрическая

Метрический шаг резьбы — расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Это один из ключевых параметров резьбового изделия, наряду с диаметрами (номинальным, внутренним, наружным), направлением вращения, типом профиля, количеством ходов.

В ГОСТ 8724-2002 указано соответствие этих характеристик в диапазоне диаметров от 0,25 до 600 мм и шагов от 0,075 до 8 мм.

В соответствии с нормативным документом предприятиями-производителями может выпускаться крепеж с 2-мя типами шагов метрической резьбы — мелким и крупным.

Для одного размера крепежного изделия стандартом определен только один крупный и несколько мелких шагов резьбы.

Для крепежа номинальным диаметром менее 1 мм в соответствии с ГОСТом установлен только крупный, от 1 мм до 64 мм — крупный и мелкий, от 72 мм до 600 мм — только мелкий.

Выбираем параметры

Как правильно выбрать метизы, с какими параметрами? Основной шаг резьбы для метизных изделий, используемых на территории РФ — метрический крупный. Практически весь строительный крепеж с крупным шагом резьбы.

Он продается продается повсеместно в метизных магазинах и компаниях и является рекомендуемым к применению. Резьбовые метизы с мелким шагом в основном используют в точках крепления, подверженных вибрационным, динамическим знакопеременным нагрузкам.

Например, гайки и болты с мелким шагом резьбы крепят колесные диски к ступице. Крепеж с мелкой резьбой высоко востребован в автомобиле-, судо-, станко- и авиастроении.

Шаг резьбы в маркировке крепежа

Соответственно ГОСТ 8724-2002 обозначение крупного шага резьбы в маркировке опускается, а размер мелкого указывается.

Например:

М16 — резьба метрическая (знак “М”) с номинальным диаметром 16 мм и крупным шагом (крупный шаг резьбы болта, гайки, шпильки, винта 2,0 мм);

М16 х 1 — резьба метрическая (знак “М”) с номинальным диаметром 16 мм и мелким шагом 1,0 мм.

Обозначение шагов резьбы гаек, штанг, болтов, винтов идентично, независимо от того, внутренняя или наружная.

Полное обозначение резьбы включает:

• М — метрическая;
• номинальный диаметр;
• размер шага в миллиметрах (крупный опускается);
• направление — для левой LH;
• специальное обозначение многозаходной Ph со значением хода.

Посмотреть соотношение диаметров метизов с основным и мелким шагом резьбы можно в таблице выше.

Полезные советы 09.07.2019 14:48:23

Классы точности и правила маркировки

Резьба, относящаяся к дюймовому типу, как указывает ГОСТ, может соответствовать одному из трех классов точности – 1, 2 и 3. Рядом с цифрой, обозначающей класс точности, ставят буквы «А» (наружная) или «В» (внутренняя). Полные обозначения классов точности резьбы в зависимости от ее типа выглядят как 1А, 2А и 3А (для наружных) и 1В, 2В и 3В (для внутренних). Следует иметь в виду, что 1-му классу соответствуют самые грубые резьбы, а 3-му – самые точные, к размерам которых предъявляются очень жесткие требования.

Предельные отклонения размеров по ГОСТу

Чтобы понять, каким параметрам соответствует конкретный резьбовой элемент, достаточно разобраться в обозначении резьбы, которая на него нанесена. Обозначение, о котором идет речь, используют многие зарубежные производители, которые работают по американским стандартам, относящимся к элементам резьбовых соединений.

Пример условного обозначения дюймовой резьбы

В такой маркировке содержится следующая информация о резьбе:

• номинальный размер (наружный диаметр) – первые цифры;
• число витков, приходящихся на дюйм длины;
• группа;
• класс точности.

Если возник вопрос- как определить тип и размер резьбы Соединительная арматура для труб и шлангов

соединения пользуйся таблицей ниже.

Обрати внимание на следующее:

• соединения с дюймовой резьбой выделены цветом
• рядом с размером дюймового шага в tpi указан размер шага в мм
• соединения с наружной конической резьбой обычно не имеют зарезьбовой канавки
• конические фитинги BSPT и NPT очень похожи, но у BSPT на шестиграннике есть метка – риска

Важный ахтунг – вполне возможны ситуации когда дюймовый и метрический шаги весьма близки по размерам (такое возможно на соединениях JIC).

Читать также: Скребковый конвейер принцип работы

В этом случае можно спутать дюймовую Резьба дюймовая цилиндрическая американская UNF (Unified Thread Standard)

UNC UNF и метрическую резьбы.

Резьбовой крепеж является одним из самых популярных для присоединения деталей, сборки изделий, оборудования, конструкций. Нет такой отрасли, где бы он не использовался. Характеристик резьбы много: шаг, поле допуска, количество заходов, номинальный диаметр, вид профиля и другие. Одна из таких – единицы измерения, дюймы или миллиметры.

Часто бывает ситуация, когда нужно заменить болт, шпильку или винт, но приобретенный по максимальной схожести “на глазок” крепеж не ввинчивается в посадочное отверстие. Одна из причин – попытка ввинтить в отверстие с метрической резьбой крепежное изделие с наружной дюймовой резьбой. Или наоборот. Такая ситуация часто возникает при замене крепежа на изделиях или оборудовании, произведенных в Великобритании, США, Японии, Австралии. Там дюймовая резьба является приоритетной.

Как отличить дюймовую резьбу от метрической? Есть два основных способа – измерением шага и диаметра или с помощью специального инструмента.

Измерение

Маркировка резьбы крепежной детали в метрической и дюймовой системах выполняется по разному. В метрической, это указание шага резьбы (расстояние между соседними нитками) в миллиметрах, тогда как в дюймовой – количество витков на один дюйм.

Определение типа и размера резьбы крепежа сводится к следующим операциям. С помощью штангенциркуля измерить диаметр. Затем с помощью дюймовой линейки или штангенциркуля измерить количество витков в одном дюйме и шаг резьбы. Можно воспользоваться и обычной линейкой с отмеренными 2,54 мм (1 дюйм = 2,54 мм). Шаг метрической резьбы на мелком крепеже можно узнать, измерив расстояние между 10 витками и полученное значение разделить на 10. Полученные значения следует сопоставить с таблицей ниже. Максимальное совпадение по диаметру, количеству витков, шагу указывает на размер и тип резьбы. Нужно отметить, что существует много разных видов дюймовых резьб. В таблице приведены наиболее распространенные в диапазоне диаметров от 8 мм до 64 мм.

Для измерения резьбы также можно воспользоваться резьбомером. Это его прямое назначение. Резьбомер представляет собой набор пластин с выступающими зубьями под конкретную резьбу объединенных на единой оси. Размер резьбы выгравирован или нанесен несмываемой краской на самой пластине. Проверка резьбы выполняется путем прикладывания к резьбе наиболее близких по размеру пластин. При полном совпадении, без зазоров резьбу можно считать определенной, а ее размер посмотреть на пластине резьбомера. Выпускаются резьбомеры отдельно под метрическую, дюймовую резьбу или под оба вида.

Плашки дюймовые для нарезания резьбы UNC, UNF, 8-UN

Поступления на склад, акции, распродажи!

Комплексные поставки инструмента мелким, крупным оптом от 3000 руб для физических и юридических лиц из Санкт-Петербурга по России, в Беларусь, Казахстан в кратчайшие сроки. Звоните или отправьте заявку прямо сейчас! Мы обновляем каталог. Если вы не нашли нужный товар, перезвоните 8(800)444-34-02 (с 9 до 17:30 по Московскому времени) или отправьте запрос через удобную форму (ежедневно, круглосуточно).

Плашки дюймовые для нарезания резьбы UNC, UNF, 8-UN оптом

Плашки дюймовые (лерки) – инструмент цилиндрической формы, предназначенный для нанесения внешней резьбы на металлические изделия: трубы, стержни, пруты.

Это типичный для Америки стандарт, поскольку именно там дюйм как единица измерения намного более распространен, чем сантиметр. В Европе и России дюймовый стандарт встречается довольно редко.

При обработке трубы плашкой прорезанная дюймовая резьба имеет коническую форму (угол наклона 60о), рельеф срезан – как впадины, так и вершины.

Плашки дюймовые – особенности маркировки и использования

Дюймовая плашка маркируется буквой К. От R-лерок она отличается не только тем, что ее диаметр измеряется не в сантиметрах, а в дюймах. Подобная резьба не почти не дает деформации витков. Также дюймовый стандарт отличается от моделей типа R более широким профилем нарезного «зуба». За величину шага в данном случае принимается количество витков резьбы на один дюйм.

Для изготовления лерок используется только прочный материал – закаленная легированная или быстрорежущая сталь.

Дюймовая плашка имеет специфическую классификацию, определяемую размером шага резьбы.

• Обозначение UNC – плашки дюймовые, позволяют создавать резьбу с широким (крупным) шагом.
• Обозначение UNF – дюймовый стандарт, говорящий о том, что резьба имеет мелкий шаг.
• Обозначение UNEF – дюймовый стандарт, которым маркируются плашки, нарезающие резьбу с особо мелким шагом.

Существуют и плашки с маркировкой 8-UN. Это обозначение говорит о том, что у лерок единое значение шага вне зависимости от диаметра инструмента. Оно составляет 8 нитей на 1 дюйм.

Резьба, которую нарезает подобная плашка, может быть как левой, так и правой. Возможно использование и машинного способа обработки труб, и ручного. Дюймовая плашка часто используется для резьбы по цветному металлу. Применяется она и для нарезания инструментальной или конструкционной стали.

«Металл Гирз» — качественные инструменты недорого

В онлайн-магазине «Металл Гирз» вы можете купить качественный инструмент от российских и зарубежных производителей. Мы сотрудничаем с американскими, азиатскими, европейскими заводами и предприятиями, расположенными на территории СНГ.

Наша компания работает с производителями без посредников, поэтому предлагает товар с минимальной наценкой. У нас вы можете купить инструмент оптом либо в розницу, заказать конкретные модели или готовые наборы.

А мы свяжемся с производителями и обеспечим оперативную доставку инструмента.

Для жителей Сант-Петербурга и области возможен самовывоз товара со склада. Остальные регионы РФ обслуживаются через транспортные компании, «Почту России» или собственную курьерскую службу «Металл Гирз».

Технологии нарезки

Чаще всего нарезка производится при помощи механического станка. Заготовка располагается на станке в вертикальном положении. Механический станок обрабатывает заготовку при помощи резьбовых инструментов – резцов, изготавливаемых из прочных железных сплавов. Внутренняя нарезка производится резцами изогнутой формы, наружная нарезка осуществляется резцами прямой или выгнутой формы. Чтобы получить максимально точную резьбу на механическом станке, нужно правильно соотнести частоту оборотов заготовки и угол воздействия резцов, учитывая параметры производительности станка.

Нарезка производится посредством метчиков – стержней с режущими кромками. Метчики подбираются, исходя из диаметра и шага, и закрепляются в тисках. Изначально используется черновой метчик для придания приблизительных размеров. После применяется чистовой метчик, посредством которого изделию придаются точные формы, в соответствии с заданными параметрами. Внутренняя резьба выполнена правильно только в том случае, если болты ввёртываются в трубу легко и плотно.

Наружное нарезание также может осуществляться вручную при помощи плашки. Этот инструмент закрепляется винтами на плашкодержателе, к нему прикрепляется стержень. Плашка должна находиться под углом 90° относительно оси нарезаемой детали. Далее мастер производит несколько переменных оборотов плашки до тех пор, пока не будет достигнута точная длина заготовки. Правильность выполнения наружного нарезания проверяется калибрами или гайками.
