Запорная арматура для сливного бачка унитаза

Замена арматуры

Часто люди считают, что если поломалось что-то одно, то поломается и все остальное. Многие предпочитают полную замену частичному ремонту. Это мнение поспешно и часто ошибочно, ведь можно попробовать исправить ситуацию.

Алгоритм самостоятельных действий по замене довольно прост:

• Закройте кран бачка.
• Снимите кнопку слива.
• Вынимайте крышку и откручивайте шланг.
• Вынимайте верхнюю часть колонки, чтобы ее вытащить, поверните на 90 градусов.

• Выкрутите крепления.
• Снимите бачок.
• Выкрутите крепежные части и достаньте старую арматуру.

Устанавливайте новые детали в порядке, обратном процессу демонтажа.

После того как вы установили все компоненты, проверьте наличие протечек, правильность функционирования поплавковой системы. Клапан положения поплавка на рычаге регулируется так, чтобы при полном перекрытии крана подачи, уровень воды был ниже сливной линии. Все достаточно просто, поэтому необязательно быть профессионалом, чтобы проделать такую работу.

Подробнее о замене арматуры в бачке унитаза вы узнаете из следующего видео.

Источник

Из каких частей состоит конструкция

Для начала разберемся, какие составляющие отвечают за работу системы и какие функции они выполняют:

Наливной клапан	Основная функция данного узла – наполнение бачка до определенного уровня. То есть механизм обеспечивает подачу воды после того, как произведен смыв в количестве, которое необходимо. Существует множество вариантов подобных узлов, но во всех основным рабочим элементом является поплавок, именно он и является основным регулирующим элементом
Сливной механизм	Эта часть системы предназначена для того, чтобы, открывалась подача воды после того, как будет нажата кнопка или повернут рычаг. Вариантов реализации системы немало, ниже мы рассмотрим наиболее популярные на сегодняшний день решения
Переливной клапан	Также важный элемент любой конструкции, который отвечает за то, чтобы в случае слишком высокого уровня воды в бачке она уходила в унитаз, а не разливалась по помещению. Чаще всего этот узел совмещен с наливным клапаном, что упрощает обслуживание и ремонт

Возможные неполадки

Если вода регулярно набирается в баке, то механический клапан требует замены. Когда деформируется рычаг поплавка, попытайтесь его выровнять, если не получится, замените. Если возникают проблемы с поплавком, значит этот дефект происходит от потери герметичности, так как внутрь набирается вода и поплавок перестает выполнять свою работу.

Если вода протекает внизу сливного бачка, то причина этой поломки в трещине или сгнили болты. Для того чтобы этой проблемы не было, поменяйте их. Такая процедура потребует редактирования устарелых крепежей и чистки мест посадки, затем установите новые болты. При выборе болтов берите латунные или бронзовые – им не грозит образование ржавчины.

Когда вода стекает струей в унитаз, следует обратить внимание на мембрану. Снимите сифон и поменяйте ее

Зачастую такая ситуация происходит, когда сбивается регулировка поплавка. Рычаг не до конца перекрывает воду, и она попадает в унитаз через переливную трубку. Эту проблему можно устранить отрегулировавши поплавок. Когда вы правильно отрегулируете систему, она будет перекрывать клапан при уровне воды 1–2 см.

Если течет из боковой подводки, то скорей всего проблема в шланге. Когда вода почти не набирается или этот процесс происходит медленно, срок действия механизма впускного клапана подошел к концу. В первом случае нужно заменить клапан, во втором требуется открутить шланг и попытаться прочистить. Это, конечно, не всегда удается, так как возможно попадание мусора, например, при ремонте. В таких случаях чаще всего его меняют.

Как производится регулировка запорной и сливной арматуры?

Если бачок и комплект арматуры приобретались отдельно, сливной и запорный клапаны нуждаются в регулировке: пользователь определяет объем поступающей в емкость воды и высоту установки сливного клапана.

Регулировка поплавкового запорного клапана

Изделия выпускаются в двух исполнениях:

1. с металлическим рычагом для поплавка. Для увеличения объема поступающей воды его сгибают так, чтобы поплавок оказался выше. Для уменьшения количества жидкости действуют наоборот: сгибают рычаг так, чтобы поплавок оказался ниже;
2. с пластмассовым рычагом для поплавка. Такой рычаг не сгибается. Положение поплавка регулируется специальным винтом.

Обычно внутри бачка имеется отметка оптимального уровня воды — следует ориентироваться по ней.

Иногда скорректировать уровень наполнения бачка перестановкой поплавка не удается, возможные причины:

• засорился запорный клапан. В этом случае воды поступает меньше необходимого объема. Перекрыв воду на подачу в квартиру либо на ответвлении к бачку, клапан демонтируют, разбирают и промывают;
• изношена мембрана запорного клапана. Вода поступает непрерывно и по переливной трубе вытекает в унитаз. Требуется замена клапана.

Регулировка сливного механизма

Требуется установить клапан-грушу на нужной высоте. Порядок действий зависит от конструкции и описан в руководстве.

При настройке сливного механизма с кнопкой, кнопочный узел выставляют так, чтобы он располагался по отношению к крышке на расстоянии 3-7 мм. Этим обеспечивается надежное крепление крышки.

Затем в отверстие в крышке ввинчивают кнопку смыва. Чтобы отцентровать резьбу, сначала делают пару оборотов против часовой стрелки и только потом ввинчивают элемент по часовой стрелке. Инструменты не применяются — достаточно затянуть руками. Монтаж завершается проверкой сливного механизма.

Регулировка и ремонт

При эксплуатации унитаза периодически возникают проблемы — то он течет, то, наоборот, в него не набирается вода. Иногда, устав от неудобств, люди покупают новые унитазы. А зря. Большая часть неисправностей устраняется за 10-20 минут. Причем, все настолько просто, что справиться может каждый. Вам не обязательно звать сантехника. Сможете сделать все своими руками.

Регулировка уровня воды

Речь пойдет об устройствах с нижним подводом воды. После установки сливной бачок для унитаза надо отрегулировать. По умолчанию с завода они приходят выставленные на максимальное количество воды в емкости. Такое количество часто бывает избыточным. При помощи несложной регулировки можем уменьшить объем воды в бачке. Для этого:

• Отключаем подачу воды, сливаем воду.
• Откручиваем кнопку.
• Снимаем крышку.

Где находится регулировочный винт

На поплавковом механизме есть пластиковый винт. Откручивая/закручивая его изменяем количество воды. Если надо количество воды уменьшить, винт закручиваем, опуская поплавок вниз. При следующем наполнении (можно воду включить) уровень воды должен понизиться.
Устанавливаем крышку и кнопку на место.

Такая же процедура необходима если из бачка постоянно подтекает вода. Одна из причин — слишком высоко поднятый поплавок. Из-за этого вода стекает через систему перелива.

При боковой подаче воды и поплавковом механизме, регулировка происходит еще проще — изменяем положение поплавка изгибая его рычаг. С одной стороны это проще, но с другой — сложнее. Приходится выгибать его много раз чтобы добиться требуемого уровня.

Изгибая рычаг поплавка меняем уровень воды в сливном бачке

Течет бачок унитаза

Если вода в унитазе постоянно подтекает, а уровень ее нормальный, двигаемся дальше. Есть несколько причин появления этой течи. А раз так, то и способы устранения будут разные.

• Уплотнительная резинка под спускным клапаном в бачке заилилась, под нее попала грязь, на ее поверхности появилась бороздка (или несколько). Способ лечения — очищение действующей прокладки или ее замена на новую. Для реанимации старой надо:
  • отключить воду, спустить ее,
  • снять спускной механизм, открутив снизу пластиковую гайку;
  • вытащить спускной клапан, снять и рассмотреть прокладку, очистить ее от осевших частиц, при необходимости (есть бороздки) отшлифовать очень мелкой наждачной бумагой до гладкости;
  • установить на место, все подключить и проверить работу.

Сносился сам спускной механизм. Чтобы проверить, в этом ли дело, можно при снятой крышке слегка надавить на механизм. Если течь прекратилась, значит дело в этом. Если нет — надо попробовать почистить прокладку (описано выше) или заменить ее. Если при нажатии течь перестало, можно заменить арматуру или утяжелить стакан.

Куда класть утяжелитель

Для этого снимаем спускной механизм и в нижнюю его часть укладываем что-то тяжелое. Это может быть несколько кусков металла, носок, в который насыпали копейки, песок и т.п. Устанавливаем устройство на место и проверяем работу.

Не набирается вода

Еще одна проблема, которую можно устранить своими руками — не набирается вода в сливной бачок. Скорее всего дело в засоре — забился фильтр или трубки. Рассказывать долго, лучше посмотрите видео.

Принцип работы запорной арматуры

Во время работы запорной арматуры задействованы такие части как:

• Поплавок
• Рычажная конструкция
• Клапан
• Штуцер

На входном отверстии расположен штуцер, через который открывается доступ воды из системы. В сливном бачке при наполнении, уровень воды поднимается вверх, за счет чего поплавок оказывает воздействие на рычажную систему. Она, в свою очередь, прижимает клапан к штуцеру и перекрывает доступ, блокирую жидкость.

При наполнении, применяется три разновидности расположения наливного штуцера:

• Верхнее расположение
• С боковой подводкой воды
• Нижнее расположение

Каждая из них имеет свои тонкости в работе системы в целом.

Арматура для унитаза с верхней подводкой

Такой вид используется достаточно редко. Из-за особенности данной конструкции, наполнения бака водой сопровождалось высоким уровнем шума. В дальнейшем производители отказались от производства с подобным наполнением.

Арматура для унитаза с боковой подводкой

При боковом подключении запорный клапан имеет два варианта исполнения:

• Штоковый
• Мембранный

Принцип действия остается неизменным. Основное отличие заключается в том, что мембрана не способна перекрыть доступ воды постепенно, поэтому при наполнении доступ перекрывается мгновенно.

Штоковый клапан имеет возможность плавного закрытия. В момент, когда поплавок поднимается вверх, рычажная система постепенно воздействует на шток, тем самым плавно закрывает доступ воде.

Арматура для унитаза с нижней подводкой

Такой способ обладает рядом преимуществ перед остальными подключениями подведения:

• Бесшумное наполнение
• Удобное расположение
• Возможность спрятать системы подведения воды
• Большой выбор разновидностей
• Доступность комплектующих

Благодаря тому, что подключение производится в нижней части, унитаз позволяет скрыть все системы, подводящие воду. Именно по этой причине в квартирах и жилых домах больше не используются конструкции с верхним расположением бака.

Такие системы, в свою очередь, также со временем модернизировались. С целью снижения расхода воды, стали применять двухкнопочные арматуры, которые включают в себя 2 режима слива. Первый режим позволяет немного приоткрывать сливной клапан арматуры и выпускать воду постепенно.

Второй режим предназначен для слива большого количества воды за короткое время. Модельный ряд с нижним подключением снабжается двухкнопочной арматурой еще на заводе изготовителе, но при желании ее всегда можно заменить.

Особенности конструкции старого унитаза

Внутреннее устройство

Немало жителей России и других стран, входящих в состав СССР, продолжают использовать унитаз старого образца, купленный еще в эпоху дефицита. И речь здесь идет не столько об экономии денег, сколько о надежности. Мало какая современная техника способна проработать столь длительный промежуток времени.

Рассмотрим устройство унитаза старого образца более подробно.

Основные особенности этого чуда инженерной мысли таковы:

• изготовлен из фаянса или чугуна;
• имеет рычаг слива, который располагается либо по центру, либо слева;
• патрубок для подачи воды находится сбоку (других вариантов не предусмотрено).

На фото – чугунный сливной бачок старого унитаза

Что же касается внешнего вида, то здесь говорить нечего. Все изделия эпохи СССР проектировались и изготавливались без оглядки на какой-либо дизайн, основной упор делался только на функциональности и надежности.

Особо выделяется сливной бачок описываемого сантехнического устройства. Ведь именно от него зависит, сколько прослужит установленный в вашей уборной унитаз.

Схема его работы такова:

1. Вода подается через боковой входной патрубок, который перекрывается запорной арматурой для унитаза со специальным «автоматом» поплавкового типа.
2. Вода сливается через широкий сифон, перекрываемый резиновой или пластиковой пробкой, по форме напоминающей каучуковую деталь вантуза.
3. Управление сливом производится с помощью штока, который крепится к рычагу. Последний выводится наружу по центру или сбоку бачка.

Устройство сливного бачка старого образца

Принцип действия описанного механизма предельно прост: после заполнения емкости до нужного уровня поплавок поднимается, а соединенный с ним рычаг нажимает на шток впускного клапана и перекрывает ток воды из водопровода. Для приведения слива в действие нужно просто нажать на боковой рычаг или потянуть вверх центральный.

Справедливости ради следует отметить, что доля старой техники все же неуклонно снижается. Ведь магазинов, продающих запчасти для унитаза старого образца, для газовой колонки, произведенной в прошлом веке, для старой электроники – становится все меньше.

Достать новые детали для ремонта старого унитаза становится все сложнее

При выходе из строя заменить механизм на новый, ввиду конструктивных особенностей самого бачка, невозможно. Поэтому рано или поздно вам все же придется своими руками взяться за демонтаж старого унитаза и замену его на новый. Как раз об этом и пойдет речь в следующем разделе.

Замена сантехнического устройства

Перед началом работы по снятию унитаза необходимо провести подготовку:

• запастись большим количеством тряпок и парой ведер;
• перекрыть доступ воды в шланг, соединенный с патрубком сливного бачка;
• отсоединить его от унитаза;
• слить из бачка воду и открутить емкость от основания.

Опишем порядок демонтажа:

1. Работа начинается с выпускного сифона. Нужно просто ударить нему тяжелым молотком и расколоть, после чего отсоединить от канализации. Это действие одновременно раскачает все устройство, что облегчит дальнейшие работы.

Отсоединение от канализационной трубы

Ни в коем случае не бейте по чугунной трубе. Этот материал очень хрупок и может разрушиться, что приведет к серьезным проблемам (скорее всего, придется заменять достаточно протяженный участок канализации).

1. Закончив с горловиной, принимаемся за сам унитаз. Если его удалось снять с бетона – хорошо. В противном случае разбивайте чащу и с помощью зубила выбивайте остатки бетонного раствора с того места, куда крепилась тумба устройства. Из ножки может потечь вода, уберите ее тряпками.

При разрушении унитаза образуется большое количество осколков с острыми краями

Соблюдайте осторожность и не порежьте ими. Это очень опасно, так как на них могут находиться болезнетворные микробы и другие опасные микроорганизмы

Не порежьтесь об острые осколки

Как только унитаз убран, принимайтесь за зачистку площадки. Чтобы ваш новый унитаз не шатался, нужно убрать все остатки раствора и идеально выровнять пол.
Очистите канализационную трубу

Здесь нужно соблюдать осторожность, чтобы не расколоть чугун

Тщательно подготовьте площадку перед установкой нового устройства

Закончив описанные выше операции, можно приступать к установке нового унитаза. Его лучше крепить с помощью шпилек или анкерных болтов, а для соединения с канализацией использовать резиновую или пластиковую манжету. Ее цена невелика, но она облегчит и монтаж, и последующий демонтаж (в случае необходимости).

Как настроить арматуру унитаза

В случае если тест на слив дал плохие результаты, следует провести настройку. Отсоединяется тяга с трубы перелива, освобождается фиксатор системы слива, чтобы стакан легко перемещался. Положение арматуры аккуратно регулируется до необходимого уровня – около 5 см до верха сливного бачка, зафиксировать, тягу подвести так, чтобы трубка перелива воды была погружена в воду на 2 см. Смывной механизм может иметь функции слива полного и половины бачка. Настройка системы слива половины бачка производится регулированием поплавка меньшего слива.

Каким бы качественным ни был унитаз и арматура, периодически возникают проблемы: то вода не набирается, то наоборот, постоянно течет со слива. Все эти неполадки связаны с арматурой (сливным и впускным клапанами), которую ставят в сливной бачок. Далее и поговорим о том, как самостоятельно, своими руками устанавливать ее, менять, регулировать и ремонтировать.

Как бы ни выглядел унитаз, начинка в сливном бачке будет похожей

Что входит в комплект?

Любой бачок для унитаза включает в себя набор из нескольких комплектующих:

• Сливной механизм. Он представляет собой закрытый сифон, соединенный с трубой с использованием герметизирующей резиновой прокладки.
• Поплавок, регулирующий уровень воды. Он соединяется при помощи спицы с основным механизмом.
• Рычаг, отвечающий за подачу воды. Конструкция присоединяется к водопроводу с использованием шарового крана.

Принцип работы зависит от установленной разновидности арматуры для бачков. Наибольшее распространение среди них получили сливные бачки, которые устанавливаются на сам унитаз, хотя еще недавно были распространены шумные подвесные конструкции. Рассмотрим виды арматур сливного бачка и наиболее важные отличия подробнее.

Замена комплектующих своими силами

Наиболее надёжный вариант ремонта арматуры – полная замена всех компонентов устройства. Для этой работы потребуется стандартный набор инструментов сантехника: в него входят плоскогубцы, отвертки, разводной ключ, также потребуется приобрести ФУМ-ленту для уплотнения соединений, резиновые прокладки и кран. Для замены рекомендуется приобрести оригинальный набор запорных элементов, в этом случае он гарантированно подойдет по размерам и конфигурации емкости.

Чтобы поставить новую арматуру, необходимо сделать следующее:

• Установить резиновую уплотнительную прокладку между сливным отверстием и основанием на унитазе. Она предотвращает протечку воды и обеспечивает герметичное соединение.
• Бачок болтами прикручивается к унитазу и надежно закрепляется для предотвращения смещения.
• После этого можно устанавливать внутрь новую арматуру взамен имеющейся. К водопроводному стояку подсоединяется гибкая подводка, которая обеспечит подачу воды в бачок. Чтобы при необходимости ее перекрыть, в систему монтируется шаровый кран. Для максимальной герметичности соединения следует использовать ФУМ-ленту.
• Следующий шаг – подключение и настройка поплавкового механизма в сливном резервуаре. Поплавок регулируется так, чтобы уровень воды не превышал 10 см от края сливной емкости.
• Последний этап установки – подключение запорного механизма слива. Нижний элемент закрывает отверстие в бачке, верхний вставляется в отверстие в крышке и закрывается декоративным элементом кнопки.

Если монтаж комплекта в унитаз вызывает сложности, лучше не рисковать и вызвать профессионала. Неправильная установка сокращает срок службы компонентов, и скоро арматуру придется менять вновь. Чтобы избежать ненужных проблем, вызовите на дом квалифицированного сантехника.

Ремонт арматуры для унитаза

Сливной бачок ломается не так уж редко. При этом
не обязательно вызывать сантехника, изучив принцип действия арматуры, можно
устранить неисправности самостоятельно.

Основные неисправности

Среди возможных дефектов чаще всего встречаются:

• большой расход воды;
• протечка;
• слабый слив;
• выработка прокладок.

Недостаточный слив может наблюдаться в результате
непроходимости сливного канала.

Протечка может объясняться прибавлением воды
через перелив либо износ поплавка. В случае перелива арматуру настраивают на
умеренное потребление воды. Для этого изгибают рычаг или выполняют регулировку
крепежного винта. Во втором случае поплавок утяжеляют, добавляя металлические
подвесы или меняют его на новый.

Устранение неисправности впускного
клапана

В этом узле чаще всего наблюдается нарушение
качества запирания. Происходит это из-за срабатывания эластичной манжеты или
резиновой пробки. Для ремонта выпускной клапан необходимо снять. Перед этим
перекрывают кран и сливают из бачка воду. Далее, вывинчивают кнопку слива,
снимают крышку, отвинчивают гайку накидную, посредством которой клапан
прикреплен к проходной втулке.

Клапан имеет на обратной стороне небольшое
коромысло, оно связано с рычагом поплавка или штангой. В этом месте кроется
проблема клапана любого вида. Чтобы устранить неисправность предпринимают
следующие шаги:

1. Приводной рычаг выводят из зацепления с этим коромыслом.
2. Само коромысло удаляют. Как правило, оно закреплено в корпусе клапана парой штифтов.
3. Проверяют состояние пробки, запрессованной в пластиковый стаканчик, находящийся на противоположной стороне коромысла. Её вынимают и поворачивают к носику подачи воды ровной стороной. Если это уже когда-то делали, пробку разрезают, при этом получается два ровных торца. Половинки складывают и запрессовывают в стакан обратно.

Клапаны мембранного типа теряют
герметичность, когда резиновый диск деформируется, причиной может быть и
недостаточное давление поплавка на клапан. В этом
случае регулируют стакан, располагая его ниже. Есть и другой вариант — к
поплавку снизу подсоединяют кубик из пенопласта. Когда эти действия не дают
нужного результата, меняют мембрану.

Устранение неисправности кнопки

В этом узле может возникнуть заклинивание, неудовлетворительный ход, полное неподчинение воздействию. В старых моделях кнопка работала путем её воздействия на зубчатую рейку. Последняя передавала движение шестерне, на которой закреплен длинный рычажок. На конце рычага закреплена цепочка, через которую осуществлялся подъём мембраны. Проблему устраняли через более сильное натяжение цепочки. Зубья на рейке также могли сработаться. Для устранения неисправности её поворачивали тыльной стороной.

Современные сливные клапаны оснащены рычажным
механизмом, являющимся более надежным. Возможна только его неправильная
центровка. Чтобы избежать этого резьбу на корпусе клапана слива располагают
точно по центральной оси отверстия. Если это условие нарушено, верхнюю упорную
пластину микролифта смещают в нужную сторону.

Причина такой неполадки, как непоступление воды в
бачок, замусоривание участка клапана в самом узком месте. В этом случае бачок
следует опорожнить, а клапан совместно с поплавком и рычагом откручивают. Затем
с помощью иголки прочищают узкий проход, через который жидкость заходит в
бачок.

Остатки мусора промывают, предварительно открыв
вентиль входного патрубка. Если вода проходит свободно, вентиль закрывают и все
элементы устанавливают на место.

Если нужно выполнить замену любой детали
арматуры, лучше взять негодный элемент в магазин. В этом случае можно
приобрести деталь полностью идентичную сломанной.

Устройство сливного механизма

Арматура бачка включает в себя два компонента:

1. клапан для подачи воды;
2. сливной механизм для спуска воды в унитаз.

Арматура может быть раздельной или совмещенной.

Раздельная арматура

Когда вода поднимется до нужной отметки, поплавок окажется на том же уровне и мембрана перекроет проходное сечение клапана. Сливной механизм представляет собой вертикальную тягу с клапаном-грушей внизу.

Подняв за ручку тягу (устаревший вариант), пользователь вынимает грушу из седла и открывает сливное отверстие. В современных моделях для этого требуется нажать кнопку вверху. Наиболее практичный вариант сливного механизма имеет двойную кнопку: одна часть опорожняет бачок лишь наполовину, вторая — полностью.

Клапан-груша выполнен из плавучего материала, потому после извлечения из седла он удерживается в массе воды и не перекрывает сливное отверстие. После опорожнения бачка он снова опускается на седло и при наполнении емкости остается в этой позиции, поскольку вода давит на него только сверху.

Достоинства решения:

• низкая стоимость;
• простота регулировки;
• дешевизна ремонта: при повреждении меняют только вышедший из строя компонент.

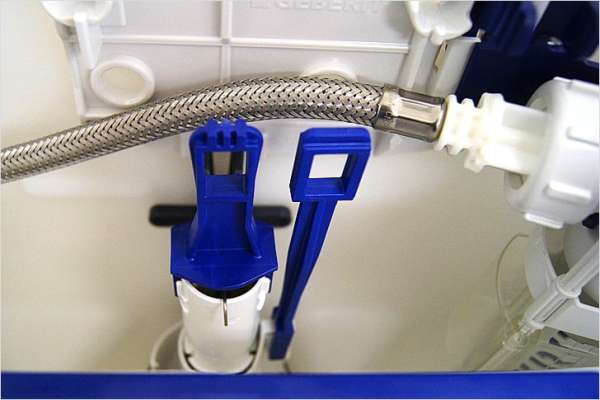

Совмещенная арматура

Достоинство — значительная надежность. Недостатки: высокая стоимость и в покупке, и в ремонте — при поломке менять приходится весь комплекс. Конструкция арматуры зависит от способа подачи воды в бачок — сбоку или снизу.

Но регулировка обоих вариантов осуществляется практически одинаково.
