Какая бывает арматура для унитаза с нижней подводкой

Выбираем арматуру для слива

Сливной бачок унитаза – устройство, которое изначально укомплектовано необходимым набором сливной арматуры и, пока все работает в штатном режиме, мало кому приходит в голову интересоваться его конструкцией. Но, приходит время и начинаются проблемы – протекание в чашу унитаза, неполное перекрывание клапана и так далее. Это значит — нужен ремонт.

Проблем с приобретением никаких нет, но есть проблема выбора качественных комплектующих ведь от них напрямую будет зависеть долголетие вашей конструкции.

При выборе сливной арматуры и ее элементов обратите внимание на следующие моменты:

Качество пластиковых элементов. Достойное изделие должно иметь идеально правильную геометрию без перекосов, не допускаются заусенцы и шероховатости. Такие детали должны быть жесткими, но не хрупкими. Желательно поинтересоваться материалом изготовления. Лучшим считается полиэтилен низкого давления и полипропилен.
Все прокладки должны быть мягкими и правильной формы. Слегка растяните резину — если вы видите мелкие трещинки – это свидетельство дефекта

Особенное внимание нужно обратить на мембраны. Это довольно нежные детали, которые легко выходят из строя от загрязненной воды, поэтому к такой конструкции сразу купите водопроводный фильтр.
Подвигайте поплавковый рычаг – его ход должен быть мягким и плавным, без каких либо заеданий;
Все крепежи должны быть изготовлены из пластиков, а лучше из сантехнической бронзы

Стальные детали в сливном бачке не допустимы.
Сборка всех соединений должна быть надежна, без болтаний и заклинивания.

Если какое-то из перечисленных условий не удовлетворяется, ищите другое изделие.

Системы заполнения

Существуют кнопочные системы заполнения известны однокнопочные, при ее нажатии выливается вся вода. Двухкнопочная, конструкция обеспечивает экономность. Одна кнопка предназначена для небольшого смыва – вытекает только часть воды, вторая нужна для полного смыва. Стоп-слив – это бачки с одной кнопкой, но при одном нажатии вода выливается полностью, если нажать второй раз, то она прекратит литься.

Вода может поступать с разных мест, например, с боковой подводкой входной водопровод находится сбоку и сверху. Когда бак заполняется, вода сверху падает и начинает шуметь, это доставляет дискомфорт. С нижней подводкой подача воды происходит в донной части бачка и поэтому это не вызывает шум. Такие конструкции позволяют спрятать шланг подвода, что делает внешний вид унитаза более эстетичным.

Ремонт арматуры для унитаза

Сливной бачок ломается не так уж редко. При этом не обязательно вызывать сантехника, изучив принцип действия арматуры, можно устранить неисправности самостоятельно.

Основные неисправности

Среди возможных дефектов чаще всего встречаются:

• большой расход воды;
• протечка;
• слабый слив;
• выработка прокладок.

Недостаточный слив может наблюдаться в результате непроходимости сливного канала.

Протечка может объясняться прибавлением воды через перелив либо износ поплавка. В случае перелива арматуру настраивают на умеренное потребление воды. Для этого изгибают рычаг или выполняют регулировку крепежного винта. Во втором случае поплавок утяжеляют, добавляя металлические подвесы или меняют его на новый.

Устранение неисправности впускного клапана

В этом узле чаще всего наблюдается нарушение качества запирания. Происходит это из-за срабатывания эластичной манжеты или резиновой пробки. Для ремонта выпускной клапан необходимо снять. Перед этим перекрывают кран и сливают из бачка воду. Далее, вывинчивают кнопку слива, снимают крышку, отвинчивают гайку накидную, посредством которой клапан прикреплен к проходной втулке.

Клапан имеет на обратной стороне небольшое коромысло, оно связано с рычагом поплавка или штангой. В этом месте кроется проблема клапана любого вида. Чтобы устранить неисправность предпринимают следующие шаги:

1. Приводной рычаг выводят из зацепления с этим коромыслом.
2. Само коромысло удаляют. Как правило, оно закреплено в корпусе клапана парой штифтов.
3. Проверяют состояние пробки, запрессованной в пластиковый стаканчик, находящийся на противоположной стороне коромысла. Её вынимают и поворачивают к носику подачи воды ровной стороной. Если это уже когда-то делали, пробку разрезают, при этом получается два ровных торца. Половинки складывают и запрессовывают в стакан обратно.

Клапаны мембранного типа теряют герметичность, когда резиновый диск деформируется, причиной может быть и недостаточное давление поплавка на клапан. В этом случае регулируют стакан, располагая его ниже. Есть и другой вариант — к поплавку снизу подсоединяют кубик из пенопласта. Когда эти действия не дают нужного результата, меняют мембрану.

Устранение неисправности кнопки

В этом узле может возникнуть заклинивание, неудовлетворительный ход, полное неподчинение воздействию. В старых моделях кнопка работала путем её воздействия на зубчатую рейку. Последняя передавала движение шестерне, на которой закреплен длинный рычажок. На конце рычага закреплена цепочка, через которую осуществлялся подъём мембраны. Проблему устраняли через более сильное натяжение цепочки. Зубья на рейке также могли сработаться. Для устранения неисправности её поворачивали тыльной стороной.

Современные сливные клапаны оснащены рычажным механизмом, являющимся более надежным. Возможна только его неправильная центровка. Чтобы избежать этого резьбу на корпусе клапана слива располагают точно по центральной оси отверстия. Если это условие нарушено, верхнюю упорную пластину микролифта смещают в нужную сторону.

Причина такой неполадки, как непоступление воды в бачок, замусоривание участка клапана в самом узком месте. В этом случае бачок следует опорожнить, а клапан совместно с поплавком и рычагом откручивают. Затем с помощью иголки прочищают узкий проход, через который жидкость заходит в бачок.

Остатки мусора промывают, предварительно открыв вентиль входного патрубка. Если вода проходит свободно, вентиль закрывают и все элементы устанавливают на место.

Если нужно выполнить замену любой детали арматуры, лучше взять негодный элемент в магазин. В этом случае можно приобрести деталь полностью идентичную сломанной.

Внутреннее устройство

Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.

Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом. Система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.

Устройство сливного бачка старой конструкции

Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.

При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.

Устройство поплавкового механизма в унитазном бачке

Система проста и эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.

Теперь рассмотрим как работает слив воды в бачке. В варианте, представленном на рисунке выше, сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимаем на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.

Современные модели с рычажным сливом

Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше. Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).

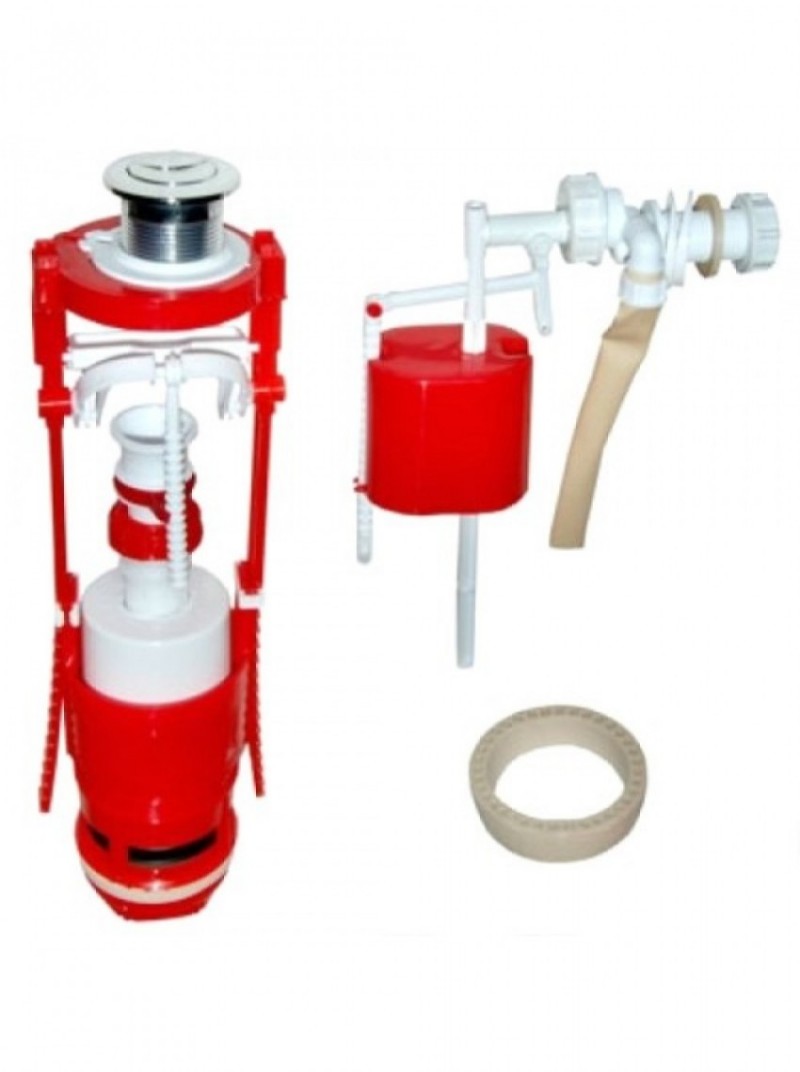

Устройство сливного бачка с подачей воды снизу

Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений. Тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды. Это тоже трубка, но выведена она в тот же слив.

Наглядно работу сливного бачка такой системы можете увидеть в видео.

С кнопкой

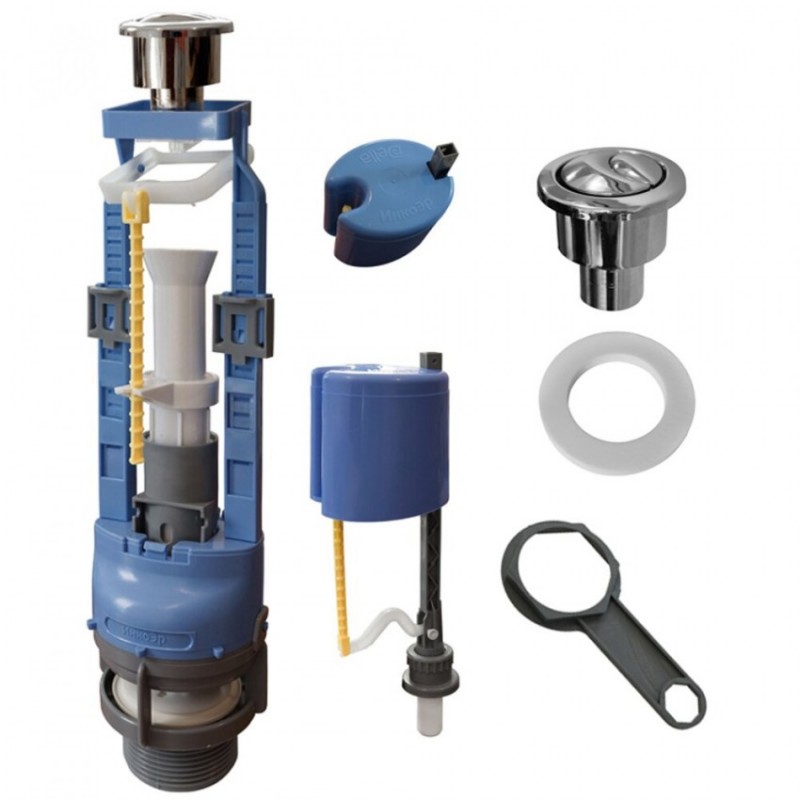

Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней). Сливная арматура у них другого типа.

Устройство бачка с кнопочным сливом

Представленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).

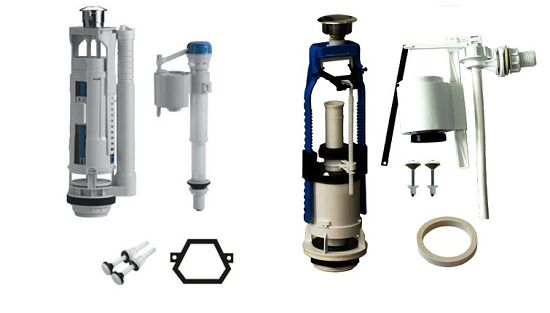

Импортная арматура для сливного бачка

Такие системы есть разные:

• с одной кнопкой
  • вода сливается пока кнопка нажата;
  • слив начинается при нажатии, прекращается при повторном нажатии;
• с двумя кнопками, выпускающими разное количество воды.

Механизм работы тут немного другой, хотя принцип остается тот же. В данной арматуре при нажатии на кнопку поднимается стакан, блокирующий слив. Стойка остается неподвижной. Если коротко, то это все отличие. Регулировка слива происходит при помощи поворотной гайки или специального рычага.

Нюансы выбора

Сливной бачок унитаза – с самого начала обеспечен нужной сливной арматурой. Пока все работает, никто не задумывается о его ремонте. Но, наступает такой момент, когда что-то ломается и с ним проблемы: протекание или неполное перекрывание клапана. Это значит, что арматура нуждается в ремонте.

С приобретением проблем нет, но нужно выбрать качественную арматуру, чтобы она прослужила много лет. Качество пластиковых компонентов, должно быть без брака, то есть без заусенцев или погнутой формы. Таким деталям следует быть жесткими. Стоит спросить материал изготовления, лучшим считается полиэтилен. Прокладки должны быть мягкими, чтобы это проверить, аккуратно растяните резину и направьте на свет, мелких щелей быть не должно.

Это нежные детали, они легко ломаются из-за загрязненной воды. Поэтому следует купить комплект водопроводных фильтров. Поплавковый рычаг должен быть подвижным и мягким и не должен заедать. Крепежи следует брать из пластика, стальные детали не подходят. Схема обязана быть крепкой, неразболтанной, иначе ничего не будет работать. При покупке следует учесть все эти факторы. На всякий случай дома должен быть сантехнический ремкомплект.

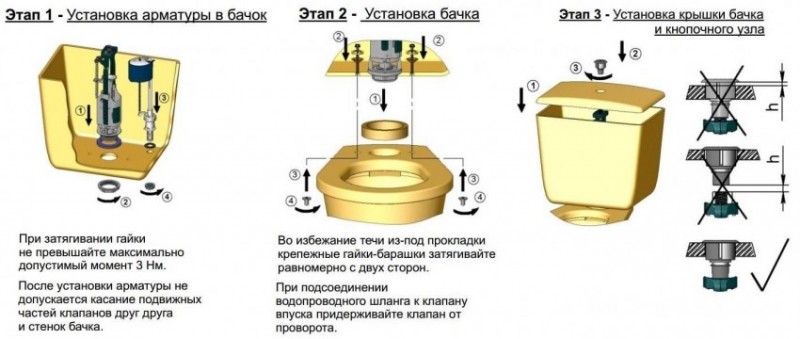

Установка и замена сливной арматуры

Прежде чем приступить к монтажу или замене арматуры нужно подготовить необходимые инструменты: трубный и другие ключи, пассатижи. В качестве дополнительных материалов требуется уплотнительная лента, прокладки разных диаметров, гибкие патрубки. Если в бачке имеется два отверстия, потребуется декоративная заглушка, чтобы закрыть неиспользуемое отверстие.

Часть арматуры устанавливают ещё до монтажа бачка, а после другую часть. Первый этап предусматривает установку основы сливного механизма. Фиксируют её при помощи пластмассовой гайки. Далее, на гайку надевают резиновую уплотнительную прокладку и крепят собственно бачок.

Следующий шаг — монтаж устройства, ответственного
за поступление воды и подключение рукавов от водопровода.

В ходе установки обязательно регулируют поплавок, рычаги, клапан. Выставляют поплавок так, чтобы он обеспечивал нужный для слива объём воды. Поплавок из пенопласта регулируется просто — его перемещают по планке. Пластиковый — путём изменения угла между планками.

Как выглядит установка арматуры можно посмотреть в следующем видео:

Системы заполнения

Существуют кнопочные системы заполнения известны однокнопочные, при ее нажатии выливается вся вода. Двухкнопочная, конструкция обеспечивает экономность. Одна кнопка предназначена для небольшого смыва – вытекает только часть воды, вторая нужна для полного смыва. Стоп-слив – это бачки с одной кнопкой, но при одном нажатии вода выливается полностью, если нажать второй раз, то она прекратит литься.

Вода может поступать с разных мест, например, с боковой подводкой входной водопровод находится сбоку и сверху. Когда бак заполняется, вода сверху падает и начинает шуметь, это доставляет дискомфорт. С нижней подводкой подача воды происходит в донной части бачка и поэтому это не вызывает шум. Такие конструкции позволяют спрятать шланг подвода, что делает внешний вид унитаза более эстетичным.

Плюсы и минусы унитазов с нижней подводкой

К несомненным плюсам относятся:

• аккуратный, эстетичный внешний вид унитаза, благодаря которому канализационные и водопроводные коммуникации не видны;
• нижняя подводка практически бесшумна и экономична – вода не «бежит», так как поступление воды идет со дна сливного бочка;
• нижняя подводка надежна, редко требует ремонта.

Есть и недостатки:

• такой тип подводки сложен в монтаже;
• сложности при замене деталей – проще полностью заменить систему.

Коэффициент полезного действия санитарной техники напрямую зависит от качества очистки осадка из колена выводящей трубы, эту функцию выполняет арматура для сливного бачка унитаза.

Механизм заполнения водой бачка

Запорная арматура унитаза состоит из таких частей:

• подающего штуцера;
• поплавка;
• системы рычагов;
• запорного клапана.

Поплавок, изготовленный из пенопласта или полого пластикового баллона, выполняет функцию регулировщика уровня жидкости в бачке во время его заполнения. Он имеет крепление с системой рычагов. Рычаги бывают металлические и пластиковые.

Схема работы запорной части:

• вода подаётся в бачок и поплавок поднимается до уровня, определённого конструкцией;
• рычаг, который соединён с поплавком, через действие на запорный клапан, перекрывает поступление воды из водопровода;
• поплавок опускается во время слива воды, а рычаг даёт возможность воде поступать из водопровода в бачок.

Выпускают несколько видов запорной арматуры унитаза в зависимости от ввода воды:

1. с расположением вверху и подачей воды с боку. Главный недостаток — это высокий уровень шума при подаче воды;
2. с верхней подачей, но встречается уже редко;
3. с подачей с низу, что существенно уменьшает уровень шума.

Процесс установки запорной арматуры унитаза

Приобрести запорную арматуру можно и отдельно, но легче производить установку фирменных систем, которые идут в комплекте с унитазом. В этом случае гарантировано точное соответствие всех элементов.

В работе по установке бачка потребуются:

• Разводной ключ.
• Рожковые ключи.
• Плоскогубцы.
• Отвертка.
• Гибкий шланг.
• Водопроводный кран.
• Резиновая фума.
• Прокладки подходящего размера.

Сначала необходимо произвести в бачке монтаж основания сливного узла, обеспечивая плотное прилегание его к выпускному отверстию. Между основанием и дном бачка укладывается резиновая прокладка. Затем бачок устанавливается на унитаз. Между ними нужно установить толстое кольцо из резины, которое предотвратит соприкосновение поверхностей. Бачок при помощи болтов прикручивается к унитазу.

Если в модели предусмотрена нижняя подача воды, перед установкой бачка нужно монтировать арматуру подачи воды

В этой конструкции важно хорошо закрепить резиновые прокладки, которые предотвратят протекание. В верхней арматуре такие детали не требуются, так как она располагается над поверхностью воды

Такие узлы можно монтировать после установки бачка. Способ монтажа одинаков для обоих видов. Трубка просовывается в отверстие в бачке и закручивается гайками с обеих сторон.

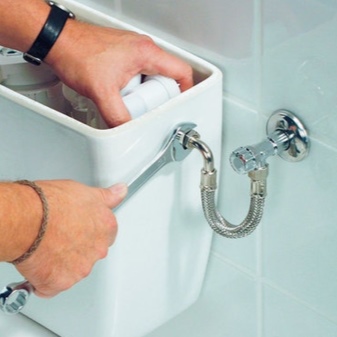

На следующем этапе гибкий шланг присоединяется к штуцеру стояка водопровода, устанавливается водопроводный кран, который позволит в случае необходимости проведения ремонта перекрыть доступ воды к унитазу. Современные шланги оснащены гаечно-прокладочными зажимами, обеспечивающими надежность соединения. Но сантехники обычно подстраховываются, используя фуму. После подведения бачка к водопроводу нужно отрегулировать поплавок. Уровень воды должен быть примерно на 15 см ниже кромки бачка.

В заключительной стадии установки оборудуется механизм слива воды. Верхний элемент конструкции вставляется в отверстие крышки и закрепляется декоративными деталями, которые закрывают отверстие.

Какая бывает арматура для унитаза

От особенностей выбора арматуры для унитаза зависит его дальнейшая работа. Сделав правильный выбор и безошибочную установку можно смело быть уверенным, что прослужит унитаз долгое время. Арматура подразделяется на виды по нескольким критериям.

По типу запуска действия сливного клапана, например, арматура бывает вытяжной и нажимной. Первая подразумевает надавливание рычага, дерганье веревки или поднятие рычага. Вторая система наиболее современная и распространенная. Как видно из названия, она приводится в действие нажатием кнопки смыва.

Но главный критерий по которому отличают арматуру — это система, по которой она работает. Опираясь на данный критерий арматура делится на:

Запорная арматура для унитаза. Ее действие заключается в системе закрытия клапана при наборе в бачок нормы воды. В таком варианте, когда поплавок идет вниз, мембрана открывает клапан и наоборот при наборе воды.

Арматура с нижней подачей воды. Наиболее распространенный вид в настоящее время. Коммуникации скрыты из виду, что делает более презентабельный вид. Но при такой системе лучше устанавливать хорошие герметичные прокладки.

Арматура с боковой подачей. Наиболее привычный для большинства способ подачи воды в бак. Вода заливается сбоку и перекрывается клапаном поплавка.

Как выбрать?

Бочок для унитаза выбирают по следующим критериям:

1. способ крепления к унитазу;
2. форма. Наряду с обычными бачками продаются плоские — с уменьшенной глубиной, но увеличенными высотой и шириной;
3. подключение воды. Есть два варианта: снизу и сбоку. В первом случае при заполнении бачка не слышно журчания, но требуется более сложная и дорогая арматура;
4. положение сливного отверстия. Актуально при креплении непосредственно к унитазу (самый распространенный вариант): отверстия в бачке и чаше должны совпадать;
5. устройство сливного механизма;
6. цвет.

Важное значение имеет и стоимость изделия. Бачки одного и того же класса могут продаваться с существенной разницей в цене, потому что один из них выпущен известным брендом, а второй — еще не раскрученным

Конструктивно, бачки для унитаза делятся на несколько разновидностей.

«Компакт»

Это самый популярный вариант. Бачок устанавливается непосредственно на унитаз, для чего последний, сзади имеет полочку с крепежными отверстиями.

Встраиваемый

Такие системы сложнее в установке, чем «компакты», но из-за ряда преимуществ, все больше пользователей отдают им предпочтение. Изделие устанавливается в особую раму (инсталляцию) вплотную к стене, после чего на уровне его передней стенки монтируется гипсокартонная перегородка (фальш-стена). В итоге на виду остается только унитаз.

Достоинства встраиваемого решения:

• помещение смотрится аккуратно;
• весь пол доступен для уборки;
• шум воды в бачке за перегородкой не слышен.

Кнопка смыва располагается на передней стенке. Через отверстие для нее осуществляется доступ к арматуре для ремонта.

С верхним расположением

Устанавливается почти под потолком и подключается к унитазу трубой. Это вариант устаревший, но кое-где он еще встречается: в общественных туалетах, общежитиях и пр. Применяют такие конструкции и в интерьерах, оформленных в стилях «ретро» или «лофт».

Недостатков больше:

• спуск воды сопровождается сильным шумом;
• механизм слива труднодоступен;
• дизайн в эстетическом плане проигрывает «компакту».

Особенности сливной арматуры для бачка: технология монтажа и расценки

Сливная арматура состоит из спускного рычага и сливного сифона. Основная функция последнего – герметично перекрывать отверстие, когда слив жидкости завершился. Существует несколько конструкционных моделей сифонов. Простейшие изделия имеют вид резиновых цилиндров.

Средние цены на арматуру сливного бачка (сливные механизмы):

Наименование изделия	Цена, руб.
Арматура для унитазов Alcaplast
Для высокорасположенного бака	325
Для инсталляции «Эколоджи» (высота 1000 и 1200 мм)	450
Для низкорасположенного бака	510
С кнопкой «стоп»	725
С удлиненной кнопкой «стоп»	780
С двойной кнопкой	980
Арматура «Геберит» для унитазов с инсталляцией
Наименование моделей, с которыми совместим механизм	Цена, руб.
«Дельта» UP100, «Сигма» UP320, «Сигма» UP300	1350
«Дельта» UP172	1400
«Каппа» UP 120	1455
«Сигма» UP720	1555
«Омега» 12	2200
«Дельта» UP182	2300

Как установить и отрегулировать слив для унитаза

Перед началом работы желательно отсортировать все детали комплекта так, чтобы к каждому болту прилагались прокладка и шайба. Крепеж выполняется следующим образом: с обратной стороны на болт надевается шайба, затем следует гайка, которую нужно закручивать плотно, но очень аккуратно, чтобы не повредить керамическое покрытие.

Рекомендации по устройству слива унитаза:

Чтобы сливной механизм сидел плотно нужно использовать резиновую прокладку

1. Установить в бак сливной механизм на отведенное ему место.
2. Чтобы деталь сидела плотно, нужно использовать резиновую прокладку, которую следует надеть на гайку.
3. Надежно зафиксировать механизм с помощью гайки из пластика.

Если уплотнительная деталь уже была в эксплуатации, тогда зону соединения необходимо дополнительно обработать с помощью герметика (специалисты не рекомендуют применять уплотнитель повторно). Новые кольца в этом не нуждаются.

Чтобы настроить работу слива унитаза, отрегулировав его высоту, необходимо:

Регулировка интенсивности слива происходит с помощью перемещения заслонки или поплавка

Освободить переливную трубку

Осторожно отжать элемент, фиксирующий стакан. В вертикальном направлении передвинуть стойку до тех пор, пока она не достигнет нужной высоты

По направляющей следует переместить стакан так, чтобы его верхний край не доставал до кромки сливного бака не менее чем на 4,5 см. Проверяется размещение переливной трубы. В правильном положении этот элемент находится на 7 см ниже, чем макушка стойки и на 2 см выше поверхности воды.

Чтобы отрегулировать интенсивность слива, нужно переместить заслонку или поплавок.

Принцип работы двухрежимного слива

Современные модели сливных бачков оснащаются сдвоенной кнопкой слива. Это дань моде на экономию воды. Такие устройства рассчитаны на два режима работы:

• стандартный – на сброс в чашу всего бака (4 или 6 литров);
• половинный – на выливание только части объема (2 либо 3 литра).

Подобная система более экономична в плане расхода воды. Но она и более капризна с точки зрения настройки и починки. Количество внутренних элементов в ней увеличено, а значит, повышается и риск поломки этого устройства.

Помимо сдвоенного варианта кнопка для двухрежимного механизма слива может быть и одной. В этом случае спускаемый объем воды зависит от силы давления человека на рычаг. Пока кнопка нажата, сливное отверстие остается открытым, а после отпускания она возвращается вверх и одновременно с этим перекрывается водосток.
