Американка

Таблица размеров

Виды резьбовых соединений и из чего изготавливают соединение американка

Резьба на американке бывает конической или цилиндрической. Еще может быть различие в видах штуцерных соединений. Поверхность штуцера может быть конической или плоской.

Преимущества конического уплотнения:

• Уплотнение получится долговечным и надежным, если пользоваться принципом метал на метал без каких-либо дополнительных материалов;

• Однородный по химическому и физическому составу материал является стойким к температурным перепадам и влиянию химических веществ;
• может применяться при небольших отклонениях соединяемых труб по оси не более пяти градусов, не теряя герметичность.

Чтобы достигались эти преимущества нужна точность в изготовлении соединительных деталей. В ситуации плоского уплотнения этим можно немного пренебречь. Здесь пользуются плоской тефлоновой прокладкой-кольцом.

Гайка американка может быть использована не один раз, достаточным будет только замена старой прокладки, что может помочь уберечься от покупки новой сантехники.

Для изготовления соединений могут использоваться нержавеющая сталь, латунь, хром, никель, чугун, сочетание металлов. Использование этих материалов может быть отдельно и в сплаве. Наиболее прочной будет конструкция, выполненная с элементами из нержавеющей стали. Однако, специалисты отдают предпочтения хромированным деталям, так как американка из этого материала характеризуется высоким уровнем качества и пластичности. К тому же армированная конструкция не нуждается в использовании прокладки.

Металл и полипропилен в конструкции обеспечат высокую герметичность.

Соединение американка может быть изготовлено с использованием разнообразных марок нержавеющей стали. В основном это такие марки, как AISI304, AISI316, AISI321.

Наружное покрытие американки никелевое гальваническое, что защищает ее от коррозийных образований и способствует повышению сопротивляемости механического износа. Это покрытие еще и декоративная отделка.

Муфта американка

Муфта является разновидностью фитингов, применяется при соединениях двух труб или при для перехода трубы с одним диаметром на трубу с другим.

Муфта американка это такая же муфта, с одной стороны крепко прикрученная или приваренная, а с другой представляет собой разборное соединение американки.

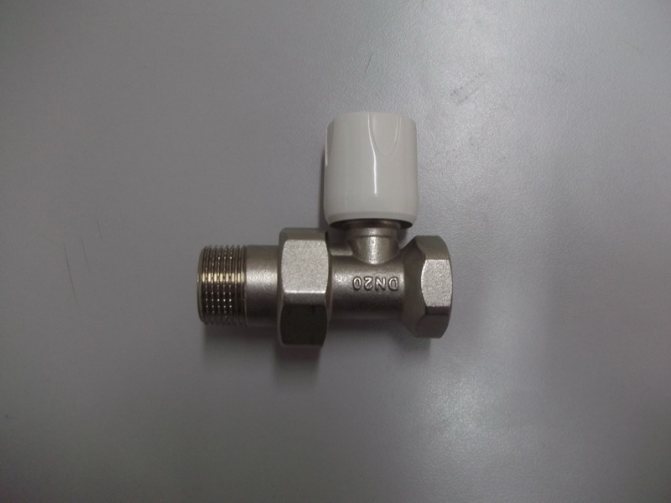

Кран американка

В настоящий момент наиболее удачливый и распространенный элемент запорной арматуры это шаровой кран. Есть большое разнообразие видов шарового крана, например, декоративные, специальные, имеющий внутреннюю и наружнюю резьбу только с одной стороны, шаровой кран американка и т. п.

Вообще, кран американка позволяет решить одну важную проблему при монтаже сантехники, является заменой стандартному сантехническому сгону, который состоит из таких элементов, как длинная резьба, муфта, контргайка, отвесная резьба. Он помогает упростить задачу и несколькими оборотами гаечного ключа стянуть сам кран и его американку.

Также кран американка используется для монтажа отопительных радиаторов. Батарея, присоединенная с двух сторон краном американкой, становится легко съемной. Плюсом еще здесь является то, что подача воды может быть отрегулирована руками, и как следствие температура отопительного радиатора при эксплуатации.

Если сравнивать с кранами из пластика, кран американка способен выдерживать более высокую рабочую температуру, но они не рассчитаны на экстремальную температуру.

Американка угловая является просто необходимым элементом, что бы не пришлось нагораживать множество соединений.

Как и любой шаровой кран, кран американка различается по типу ручки:

• тип Бабочки;
• тип Рычага .

Бабочкаставится, какправило, накранысмаленькимсечением, т. к. такиекранытребуютнебольшого усилияпри повороте. А ручка-рычаг используется для кранов, имеющих большое сечение, где требуется приложить больше усилий для поворота.

При любых сантехнических работах важнейшим показателем выступает надежное соединение. Очень важным является обеспечение водоснабжения герметичностью. Для этого применяют различные гайки, фитинги, прокладки и т. д. Однако по статистике средство, создающее наиболее качественную и эффективную герметичность соединения, это сантехника американка.

Плюсы и минусы американки

Несмотря на повсеместное использование, соединения по американскому стандарту имеют не только плюсы, но и минусы. Остановимся для начала на преимуществах:

1. Максимальная герметичность за счёт надёжности и прочности соединения.
2. Американки устанавливаются без применения сварочных инструментов. Достаточно закрутить пару гаек для монтажа.
3. Многоразовое использование. Соединение без труда демонтируется и собирается в другом участке магистрали.
4. Универсальность стыковки. Американка позволяет соединять различные по материалу трубы.
5. Надёжность фитингов. С использованием американки все элементы магистрали будут соединены прочно и прослужат в течение долгого времени.

Единственным весомым недостатком считается высокая стоимость американской муфты. Она обусловлена непревзойдённым качеством товара.

Надёжно соединённые трубы сантехники при помощи американкиИсточник moikolodets.ru

Основные виды поломок и как их избежать

Всякое соединение труб, особенно через которое проходит вода под давлением, не застраховано от протечек. Они возникают по следующим причинам:

• Плохо зажата накидная гайка. Для устранения следует повернуть ее с помощью разводного ключа, чтобы уплотнить соединение.
• Изношено уплотнительное кольцо. Необходимо отключить подачу воды, слить ее остатки из данного участка трубы. Далее, открутить гайку и заменить изношенную прокладку. Затем гайку зажимают и проверяют герметичность соединения путем подачи воды.
• В процессе эксплуатации может треснуть пластиковый штуцер, припаянный к трубе. В данном случае нужно открутить «американку», треснутый штуцер обрезать. Далее, необходимо припаять новый патрубок с бортиком, предварительно надев на него накидную гайку.

Для получения надежного соединения с помощью «американки» не следует выбирать товар по низкой цене. Самыми надежными являются фитинги, изготовленные из нержавеющей стали, латуни или хромированного металла. Их можно устанавливать на трубопроводы горячей воды и отопления. Они выдерживают температуру до 200 градусов.

Почему «американка» так называется

У жителей США этот фитинг носит совсем другое название, никак не связанное с Америкой. В нашей же стране такое название прижилось благодаря тому, что в 50 – 60-х годах 20 века в СССР из США завозились станки для деревообрабатывающей промышленности, в которых присутствовали такие быстроразъёмные соединения.

Понять простоту и удобство такой конструкции было совсем не сложно. И «американка» не только прижилась в России, но и стала незаменимым фитингом именно с таким названием. Как УШМ, когда-то впервые привезённые из Болгарии, навсегда стали для нас «болгарками», независимо от того, какая страна их производит.

Особенности конструкции отличия

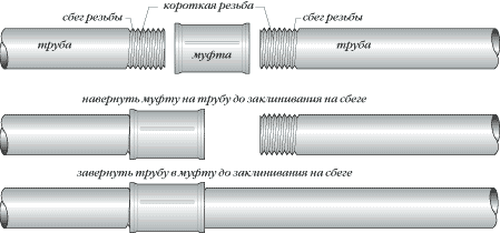

Стандартная резьбовая муфта предназначается для сборки труб и трубопроводов. Невозможность создать эффективную систему водоснабжения или отопления из одной-единственной трубы. Да, ее можно выгибать и соединять с другими, крупными ветками, но работу это существенно усложнит, не предоставив серьезных преимуществ.

Принято собирать трубы с помощью фитингов. Муфта как фитинг – выполняет простейшую и самую распространенную задачу – скрепляет трубы между собой, формируя прямые или угловые соединения.

Резьбовые муфты распространены куда больше остальных, потому как они позволяли собирать из отдельных труб полноценные ветки, но при этом оставлять их в модифицируемом состоянии. Если ветку нужно как-то модернизировать, улучшить или попросту разобрать – достаточно раскрутить муфту.

Проблем у стандартных резьбовых соединений
хватает. Это и:

• слабая герметичность;
• большой вес, необходимость нарезать ответную резьбу на нужной стороне трубы;
• необходимость вращения труб и т.д.

Главная проблема кроется к конструкции резьбовых соединений стандартного типа. Резьбу, чтобы ее разобрать, нужно раскрутить. Для этого надо вращать либо трубу, либо фитинг, что добавляет проблем.

Американка как муфта – была задумана как раз для того чтобы подобные недостатки ликвидировать, и дать сантехникам удобную деталь.

Получилась американка поистине универсальным образцом сантехники. Ее конструкция, в отличие от обычной резьбовой муфты, полностью разборная и состоит из, как минимум трех деталей.

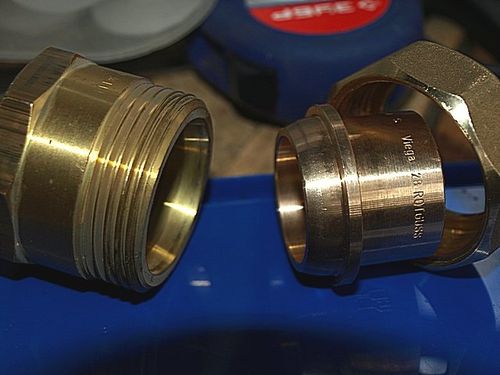

Две из них – ответные торцы с нарезанной резьбой, закручиваются непосредственно в полость трубы. У них может быть наружная или внутренняя резьба, все зависит от конкретной конструкции. Третья часть – накидная гайка, используемая для скрепления двух предыдущих.

Прелесть всей конструкции в ее лаконичности. Разъемная система позволяет соединять штуцеры или торцы на трубах за счет вращения отельной гайки. Не нужно крутить трубы, сам фитинг, тело муфты. Просто соединяете части муфты и закручиваете гайку до упора.

На внутренних торцах частей муфты прикреплены резиновые прокладки. Они нужны для улучшения герметизации соединения.

Плюсы и минусы

Какими же конкретными плюсами обладает муфта типа американка и чем она полезна при скреплении труб.

Основные плюсы:

• американка легко устанавливается на любой тип трубы;
• возможность образовывать переходы, угловые соединения, подключать краны и любую другую сантехнику;
• высокий уровень герметичности;
• доступность на рынке;
• хорошее качество и исполнение;
• задумка с накидной гайкой упрощает монтаж и демонтаж;
• большой выбор самых разнообразных изделий на любой вкус и кошелек.

Плюсами традиционно считается удобство в работе и герметичность
. Как мы уже отметили выше, стандартная соединительная резьба на муфте обычного образца не может похвастаться герметичностью или удобством при монтаже. Американка же избавляет нас от подобных проблем при сборке труб в единую конструкцию.

Что же до минусов, то единственный момент, что может как-то повлиять на ваше решение – цена. Американка стоит на порядок дороже обычной резьбовой муфты. Впрочем, компрессионные соединения тоже обходятся их покупателям дороже, так что ничего необычного тут нет.

Основные разновидности

Кран американка делят на виды по типу конструкции. Бывает кран:

1. Прямой.
2. Угловой.
3. Комбинированный.

Такое деление вполне понятно и даже удобно. Вы точно знаете, что покупаете и для чего. Существует множество подвидов кранов типа американка, но рассматривать их все нет нужды, ведь такое подробное рассмотрение потребует огромного количества времени.

Угловая американка для подключения в труднодоступных местах

Первый вариант – стандартный прямой механизм, состоящий из цельной прямой муфты и собственно запорного элемента. Монтируется на соединениях труб, при подключении отдельных веток снабжения, сантехнических или отопительных узлов и т.д.

Угловой вариант отличается меньшими размерами и конструкцией позволяющей сформировать из крана угловой поворот трубы. Угловой кран обходится дороже, зато с ним работать можно везде, даже в самых труднодоступных местах.

Комбинированные изделия могут состоять из разных элементов и деталей, предназначаться для разных задач, служить переходниками, страховкой, иметь датчики уровня давления или температуры и т.д. В бытовой сантехнике встречаются редко в виду своей дороговизны и сложности.

Характеристики

Американка отличается рядом преимуществ относительно иных фитингов. С ее помощью можно расстыковать конструкцию, не применяя метод вращения. Выполняются эти элементы из самых разных материалов: полипропилен, нержавеющая сталь, чугун, латунь.

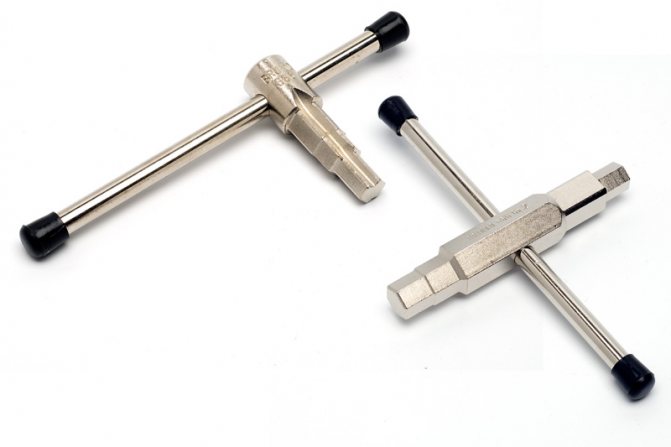

Для монтажа с применением американки требуется специальный ключ. Его можно как приобрести в магазине, так и выполнить самостоятельно.

Существуют различные размеры этого элемента. Выбор конкретного из них зависит от специфики работы. Чаще всего используются американки размерами 12 и 34.

Посредством этого элемента можно соединить как жесткие, так и мягкие линии конструкций. Соединение бывает двух типов: прямое и угловое. Данный фактор очень важен для комфортного и быстрого монтажа.

Угловой элемент позволяет выполнить монтажные работы в труднодоступных областях, скрепить между собой детали разных типов и размеров. Американка облегчает проведение ремонта системы. Так, можно быстро демонтировать систему не используя при этом дополнительного инструмента.

Деталь можно устанавливать на трубах, транспортирующих горячую и холодную воду, неагрессивные жидкости. При этом температура жидкостей не должна быть более 120 градусов. Деталь используется для монтажа элементов с небольшим диаметром.

В магазинах можно найти разные виды американок: с внешней и внутренней резьбой. Монтировать элемент можно в любом положении. При этом не требуется учета направления транспортировки вещества в системе.

Соединение выполняется посредством ключей рожкового и разводного типа. Можно использовать также ключи универсального типа. В работе нельзя применять трубные газовые ключи.

Сфера использования

Данный элемент применяется для самого широкого спектра работ. В частности, она используется для монтажа конструкций водоснабжения, в системах отопления. Отличные потребительские качества элементов делают их пригодными для соединения любых типов труб. Они применяются и при ремонтных работах над радиаторами, и при монтаже приборов учета на воду, и при монтаже запорной арматуры, и при креплении деталей конструкций, и для установки фильтров очистки.

Преимущества американки заключаются не только в том, что ее можно просто и быстро установить, но и при дальнейшей эксплуатации системы. Деталь облегчает дальнейшее проведение ремонтных работ, демонтажа.

Теперь вы знаете всю необходимую информацию об этой незаменимой детали: что это такое, где применяется, как производится работа. Посмотреть, как она выглядит, можно посредством фото. Увидеть их вы можете на нашем сайте. На фото изображены различные типы деталей, что позволит вам лучше ориентироваться в магазине с соответствующей продукцией.

Американка… в России она иностранка

В биографии этого экзотического элемента сантехнического ширпотреба нет начала, так же как у колеса, но можно предположить, что к его названию приложили руку практичные американцы. Фактически американка представляет собой муфту с накидной гайкой. И муфта чуть-чуть не такая, а с упорным буртиком, и гайка с ответной частью под этот буртик и вообще там почти все то же, но не так, а вот результат просто замечательный — можно соединить два любых отрезка водовода, а при этом вращать только одну гайку. Демонтаж конкретного соединения можно делать любое число раз без разборки всех остальных узлов, а это значит, что время выполнения работ, их стоимость и ремонтопригодность — все на высшем уровне. Здесь приведен только самый общий конструктивный вариант американки. Классическое ее определение содержит несколько более обширное толкование — быстроразъемная резьбовая гайка, которая содержит два резьбовых фитинга, прокладку и накидную гайку.

Конструкция этого соединения, в зависимости от места применения, может быть прямой или угловой, а резьбовые стыки плоские (цилиндрические) и конусные. Для плоских стыков применяют уплотнительные прокладки полиуретановые, резиновые или паронитовые. Конусное соединение особенно хорошо с точки зрения герметичности, поскольку не требует прокладок и более устойчиво к перепадам температур и отклонениям осей соединяемых участков.

Подключение американки к магистрали не представляет никаких трудностей. Допустим, что предстоит соединить магистраль из стальных труб.

Порядок работ следующий:

• сначала подготавливаем концы труб — нарезаем на обоих концах резьбу не менее 7 витков;
• подбираем соединение, у которого оба фитинга имеют внутреннюю резьбу;
• фитинг с наружной резьбой накручиваем на резьбу одной трубы, а перед этим подматываем на резьбу уплотнитель — лен, пакля, энергофлекс;
• на фитинг с буртиком одеваем накидную гайку, и накручиваем его на другую трубу с подмотанным уплотнителем;
• последний шаг — подсоединить накидную гайку к резьбе ответного фитинга.

Все. Соединение собрано. Если сравнить с приведенным выше примером муфтового соединения, то можно заметить существенное отличие — весь монтаж американки заключался в закручивании деталей гаечным ключом, и не более. Вся остальная магистраль при этом оставалась неподвижной.

Применяемые виды американки

Во время устройства сантехники и труб для разных целей приходится сталкиваться с множеством разветвлений. Специально для этого разработано соединение американка. Что это такое за устройство и какой у него тип, можно понять исходя его из назначения. Например, для соединения труб радиатора или унитаза используются угловые и комбинированные муфты. Для разных целей используется множество видов фитингов, так как скрепление должно быть не только качественным и герметичным, но и иметь приемлемый внешний вид.

Угловой тип

До введения соединительных фитингов для углового соединения, в основном, применялась сварка переходников. Сейчас это не обязательно – гораздо удобнее установить муфту. Американки выпускаются с различными параметрами размера и степени изгиба. В продаже можно найти угловые соединения от 45º до 135º.

С таким разнообразием фитингов соединить стыки можно плавно и без дополнительного вмешательства. Накидная гайка на американке обеспечит плотность прилегания и достаточное давление на внутренние прокладки. Такое соединение удобно как при установке, так и при разборке магистрали.

Угловой фитингИсточник vseinstrumenti.ru

Комбинированный тип

Он распространён при соединении прямых участков и позволяет монтировать различные трубы из металла ПВХ. Качество и герметичность стыков обеспечивается на протяжении всего функционирования трубопровода.

Шаровые краны

Данный тип муфты пришёл на смену сгонам, которые уступают в качестве, хоть и обходятся дешевле. Шаровой кран состоит из нержавеющей стали с вставками из латуни и сохраняется от большинства видов коррозии. Устанавливается просто и надёжно, отсутствие внутренних прокладок исключает поломку и быстрое истирание фитинга. В основном, краны по американскому стандарту устанавливают при монтаже сливных бачков и на стыке магистрали у входа в здание.

Полимерные муфты и переходники

Полипропиленовые трубы все чаще используются при монтаже и замене сантехники в строительстве.

Часто обмен одной системы на другую происходит поэтапно. Это связано с нехваткой времени или финансовых ресурсов для полной замены труб в здании. В связи с этим часто возникает вопрос, как соединить ответвления материальной системы с различными свойствами, например, стальные и полипропиленовые трубы.

Полипропилен, потому что полимер не плачет по стали. Тем не менее, полипропиленовый соединитель, просто ввинченный в стальную трубу, не работает. Попытка сварить эти материалы также ни к чему не приведет.

Но эту проблему можно решить с помощью адаптера американского типа.

Этот адаптер представляет собой сложный соединитель, разработанный специально для соединения труб из различных материалов. Одна сторона этого разъемного разъема представляет собой стальной резьбовой разъем, а другая — полипропилен.

При сборке соединения накидная гайка привинчивается к фитингу и герметизирует внутреннее уплотнение, в результате чего соединение уплотняется.

При установке УЗИ на металлическую трубу вам понадобится специальный инструмент в виде внутреннего гаечного ключа.

Неважно, какой тип резьбы обрезается на трубе. Под любой тип вы можете подобрать свой американец. Гидравлическая система в гидравлике состоит из набора резьбовых соединений, которые время от времени требуют ремонта. Поэтому надежность таких соединений имеет большое значение, но в то же время это связано со многими трудностями

Гидравлическая система в гидравлике состоит из набора резьбовых соединений, которые время от времени требуют ремонта. Поэтому надежность таких соединений имеет большое значение, но в то же время это связано со многими трудностями.

При разборке канализационной системы для более комфортной работы специалисты используют различные фитинги и рукава, которые обеспечивают разборное соединение труб. Один из способов подключения с использованием сопоставления — «американский». Фактически сама конструкция, состоящая из двух резьбовых концевых выключателей, накидной гайки и резиновой прокладки, также получила аналогичное название. Это съемная санитарная конструкция, предназначенная для соединения двух трубок разных диаметров или частей разных элементов, ограничивающих движение. Возможно повторное использование накидной гайки с последующей заменой уплотнения, обычно состоящего из паронита. В то же время качество комбинации будет высоким, и утечки не будет.

Одна сторона крепко прикреплена болтами или приварена к одному концу трубы (если это железо или медь), припаяна в случае пропиленовых конструкций, а другая сторона представляет собой складное соединение «Sgon».

Герметичность между концевыми выключателями достигается за счет конических поверхностей краев деталей и резиновой прокладки, что, в свою очередь, сводит к минимуму риск утечки. Американцы с плоской прокладкой, которая является основой для герметизации, чаще всего используются при комбинировании полипропиленовых изделий.

Американский разъемный разъем

Другие американские преимущества включают в себя:

• компактность;
• эстетики; удобство использования конструкции в недоступном месте и демонтаж стыков без необходимости их вращения В этой ситуации достаточно только одной гайки для соединения трубы и соединителя, тогда как сама труба остается неподвижной;
• скорость при сборке и разборке.

Main menu

Кран шаровый американка – краны эти появились в начале 2000х годов, и практически сразу вошли в обиход. Прежде всего, откуда появилось такое название. В основе этого крана так называемое БРС — быстроразьемное соединение, которое состоит из трех основных деталей: двух штуцеров с прокладкой между ними и накидной шестигранной гайки . Если вспомнить немного историю, то в 40- 50 годы в СССР поставлялись американские станки, машиностроительное оборудование по лэнд-лизу и потом уже, после войны по договоренностям.

Так вот в этих самых станках и оборудовании широко применялись быстроразъемные соединения. Затем уже, поняв все удобство работы с БРС стали их применять в фитингах и запорной арматуре в сантехнике, тепло и водоснабжении. На техническом слэнге БРС стали называть «американка». Термин этот прочно вошел в обиход. История возникновения названия «американка», кстати очень схожа с появлением термина «болгарка» — разговорным названием углошлифовальной машины.

В чем же достоинства и преимущества американки. Прежде всего это соединение очень хорошо заменяет стандартный сантехнический сгон, который как известно состоит из длинной резьбы, муфты, контргайки и ответной резьбы. Применяя вместо сгона американку тем самым намного упрощаем себе жизнь, просто разводным ключом стягивая две самоцентрирующиеся детали — самого крана и его американки. Со сгоном у нас было бы намного больше возни. Любой, кто работал со сгонами, скажет сколько труда приходится порой приложить ,чтобы соединить муфту с ответной резьбой. Столкнувшись в работе где то ближе к середине 2000х с кранами американка, по крайней мере при обвязке радиаторов, я про сгоны забыл. Можно сказать краны шаровые вообще и в частности краны с БРС совершили в ту пору небольшую революцию в сантехнике.

Лучше всего достоинства этого крана, и это мое личное мнение, проявляются при монтаже радиаторов отопления. Если радиатор подсоединить с обеих сторон через кран американку, то снимать его в случае ремонта или замены становиться очень просто, если же плюсом к этому крану поставить кран прямой регулирующий ( тоже, кстати с БРС – американкой), то мы можем регулировать температуру радиатора отопления в зависимости от температуры в помещении. Сейчас такая схема обвязки радиатора стала уже стандартной и применяется повсеместно.

Есть еще угловой вариант крана американки. При помощи такого крана можно проводить монтажные работы в труднодоступных местах, в неудобных и стесненных условиях надежно соединять радиатор и трубопровод.Если же потребуется ремонт либо замена, то все делается просто, перекрываются краны, сбрасываются накидные гайки, и все радиатор готов к ремонту или замене. При этом стояк перекрывать и сбрасывать воду не нужно. Вообщем просто незаменимая вещь эта американка при монтаже и ремонте радиаторов отопления! Кстати, кран с БРС можно с таким же успехом применять и при монтаже и ремонте полотенцесушителей,фильтров, перед водосчетчикамии т.д.

По техническим характеристикам стандартный такой кран применяется при температуре от -20 °С до +120 °С и имеет нормативный срок службы 15 лет с рабочим ресурсом не менее 10.000 циклов. Есть еще один момент, про который необходимо сказать, но он относится уже больше к эксплуатации. У крана только два рабочих положения – он либо открыт, либо закрыт.

Для регулировки существуют отдельные виды кранов, в частности кран прямой регулирующий (на фото ниже), либо регулирующий вентиль с возможностью установки термоголовки.

Кран шаровый для регулировки не предназначен, он используется только как запорная арматура.

Если поставить управляющую рукоятку такого крана в промежуточное положение, то ничего страшного, конечно, сразу не случится, но срок службы крану вы сокращаете раза в два, если не в три. Не забывайте, что в этом случае вы намного увеличиваете нагрузку на уплотнители крана.

Вообщем делаем вывод : быстроразъемные соединения, и кран американка, в частности – незаменимая вещь при монтаже и ремонте современных систем отопления.

Буду рад комментариям к статье.
