Фитинг: какие они бывают и что это такое

Применение пластиковых изделий в канализационных коммуникациях

Для обустройства канализационных систем используются трубы и фитинги из таких материалов как ПВХ (поливинилхлорид), ПЭ (полиэтилен) и ПН (полипропилен). В отличие от стальных и чугунных изделий, которые соединяются с помощью сварки, монтировать пластиковые трубы значительно проще, поскольку их стыковка не требует специального оборудования.

К преимуществам пластиковых фитингов канализации относится:

• низкий вес, что облегчает их транспортировку и монтаж;
• длительный срок службы – эксплуатационный ресурс полимерного трубопровода доходит до 50 лет, что достигается за счет полной устойчивости материала к коррозии и химически агрессивным веществам;
• широкий температурный режим – пластиковая канализация из ПВХ может использоваться для отвода горячих стоков температурой до 95 градусов;
• обширный сортамент фитингов, разные формы и размеры которых позволяют сформировать канализационный трубопровод любой конфигурации.

Сортамент фасонных изделий для канализационных систем ПВХ фитинги представляют собой фасонные элементы, использующиеся для соединения отдельных труб между собой, а также для подключения к трубопроводу запорно-регулирующей арматуры. Фитинги для канализации имеют размеры, соответствующие диаметру представленных на рынке труб.

Согласно положениям ГОСТ №21.604 “Водоснабжения и канализация“, для укладки внутренней канализации необходимо использовать следующие размеры ПВХ труб:

• сливная труба ванны – диаметр 40 мм (укладывается с уклоном 1:30);
• душ – диаметр 40 мм (уклон 1:48);
• унитаз – диаметр 110 мм (уклон 1:20);
• раковина – диаметр 40 мм (уклон 1:12);
• биде – диаметр 40 мм (уклон 1:20);
• мойка – диаметр 40 мм (уклон 1:36);
• комбинированный слив на душ, ванну и мойку – диаметр 50 мм (уклон 1:48);
• центральный стояк – диаметр 110 мм;
• отводы от центрального стояка – 60 мм.

Трубы большого диаметра для наружной канализации Для монтажа наружных коммуникаций нужно применять трубы диаметром 160-200 мм. Канализационные трубы и фитинги из ПВХ подбираются так, чтобы их размеры соответствовали друг другу.

Классификация канализационных фитингов

Разнообразие соединительных элементов, используемых для монтажа трубопроводов, классифицируется по двум параметрам – сфере применения и способу соединения. Согласно сфере применения конструкции делятся на фитинги, предназначенные для монтажа внутренней канализации, и изделия для наружных систем.

В зависимости от способа соединения канализационные фитинги классифицируются на:

• раструбные (внутри пластиковой конструкции установленно резиновое уплотнительное кольцо), которое обеспечивает прочную фиксацию трубы и герметичность всей системы;
• под склеивание, без уплотнительного кольца.

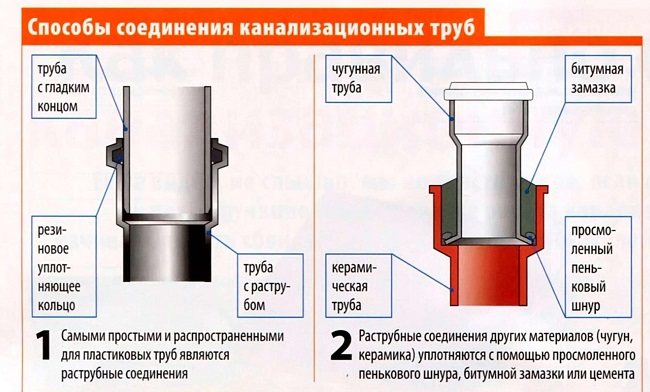

Раструбное соединения канализационных труб В плане надежности и долговечности соединения выигрывают клеевые фитинги, поскольку резиновое уплотнение в процессе эксплуатации может потерять эластичность и сжаться, вследствие чего между стенками соединенных конструкций образуется зазор, являющийся причиной протечек.

В качестве клея для монтажа ПВХ канализации применяются составы на основе смеси из поливинилхлорида и тетрагидрофурана, которые после отвердевания образуют материал по эксплуатационным характеристикам аналогичный пластику, из которого изготовлены сами трубы.

Проверенные клеевые составы для монтажа полимерных трубопроводов – “Тангит”, “Винилит”, “Феникс” и “Маркс”, действующий ВСН 35-86 “Инструкция по монтажу пластмассовых труб” рекомендует использовать клей “ГИПК-127“.

Фитинги ПНД для водоснабжения

Для сборки системы внутреннего водоснабжения сантехнический рынок предлагает широкий ассортимент ПВХ-труб и фитингов для водопровода.

Название ПНД взято от способа изготовления, к давлению в трубопроводах отношения не имеет. Поэтому для обустройства систем, работающих при повышенном давлении, подбирают армированные изделия с утолщенными стенками.

Пластиковые фитинги для водопроводных труб хорошо зарекомендовали себя при работе с перепадами температуры, внутрисистемного давления. Обладают высокой коррозионной устойчивостью.

Виды фитингов ПНД:

1. Компрессионные. При монтаже зажимается гайкой фиксирующее кольцо. Используются при сборке трубопровода из металлопластика на открытых участках внутри помещения.
2. Сварные. Специальным паяльником расплавляется наружная поверхность трубы, внутренняя — фитинга, и детали стыкуются. После остывания получается монолитное соединение.
3. Комбинированные. С одной стороны сварное соединение, с другой — резьбовое. Предназначены чтобы подключать сантехнические устройства.
4. Клеевые. На места стыковки наносится специальный клей на основе дихлорэтана, растворяющий поверхность пластика. Детали стыкуются. После застывания место соединения аналогично сварному.
5. Пресс-фитинги. Концы детали обжимаются специальным электрическим или пневматическим инструментом.

Муфты для труб из ПВХ

В большом ассортименте ПВХ-фитингов муфта — одна из самых востребованных деталей. По своему назначению их можно разделить на 2 вида:

• муфты для соединения труб;
• муфты защитные.

При монтаже, а также ремонте водопроводных магистралей используют муфты с закладными нагревателями. Подготовленные концы вставляются в муфту. К контактам подключается специальный силовой трансформатор.

Детали нагреваются до температуры плавления. При нагревании стыкующиеся поверхности плотно прижимаются между собой, происходит сваривание узла.

Компрессионные муфты снабжены внутренней или наружной резьбой. Элементы стыковочного узла крепятся с помощью крышки-гайки. Герметичность обеспечивает уплотнительное кольцо.

Для чего нужны американка и вентили

Американка — это разъемное муфтовое соединение, состоящее из двух частей. На одной половине нарезана резьба, а на второй — накидная гайка. Обе половины соединяющихся элементов стягиваются гайкой. Между ними ставится прокладка, обеспечивающая плотность соединения.

Преимущества:

• удобство, простота монтажа;
• качество соединения;
• возможность быстрого демонтажа для прочистки загрязненного участка или замены;
• возможность многократно монтировать стыковочный узел;
• удобство подключения дополнительных элементов к системе водоснабжения.

Недостаток один — высокая себестоимость изготовления.

Американки выпускаются с плоским и конусным разъемом, могут быть прямыми и угловыми с разными углами отвода.

Вентили являются элементами запорной арматуры трубопроводов. Служат для подачи воды или ее отключения в систему водоснабжения. Дают возможность контролировать давление путем большего или меньшего открытия клапана, заслонки.

При возникновении аварийной ситуации можно останавливать отдельные участки на ремонт, для устранения дефектов.

Заглушки для труб ПВХ

Заглушки — это детали специального оборудования трубопроводов. Их основное назначение — перекрытие подачи воды. Установив заглушку на отдельном участке, можно заниматься его ремонтом. Основная магистраль будет находиться в работе.

Заглушки бывают пластиковыми, металлическими и резиновыми.

Крестовины для труб ПВХ

При сборке системы водоснабжения крестовины устанавливаются в местах разветвления трубопровода, а также при стыковке труб в разных уровнях.

Крестовины могут быть одного диаметра и с переходом на другие размеры.

Обводы для труб ПВХ

Бывают ситуации, когда на линии прокладки трубопровода возникает необходимость обвода какого-либо элемента. Делается это подбором нужных фитингов — уголков, муфт, переходников.

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

Муфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Муфта комбинированная пп

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Переходник пп

С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.

Уголок, тройник и крестовина

В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.

Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

Уголок пп

Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

Тройник пп

Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.

Крестовина пп

Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.

Обвод и компенсаторы

Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.

Обвод пп

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые  компенсаторы изготавливаются  в форме петли.

Фитинг американка

Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.

Американка пп

Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.

Краны, вентили и заглушки

Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.

Вентиль пп

В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

Кран пп

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

Заглушка пп

Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

Виды фитингов для металлопластиковых труб

• Какие бывают трубы для водопровода?

  Цанговые (резьбовые) фитинги;

• Компрессионные;

• Пресс-фитинги для металлопластиковых труб.

По рабочим качествам металлопластиковые трубы превосходят металлические. Они не страдают от коррозийного воздействия, на внутренней поверхности не накапливаются соляные отложения, с ними просто работать. Для монтажа системы вам понадобятся только накладные ключи, конечно же, непосредственно металлопластиковые трубы и фитинги, соответствующие конкретным работам. Как говорилось ранее, данные виды фитингов для труб из металла отличаются великолепной ремонтопригодностью, их просто установить и снять, если необходима замена. На установку либо снятие таких фитингов опытные мастера затрачивают порядка 30 секунд. Простота использования, скорость монтажа, надежность соединений являются теми положительными факторами, благодаря которым сегодня для наладки отопительных систем и иных сантехнических работ выбирают именно металлопластиковые трубы.

По назначению виды фитингов для металлопластиковых труб делятся на четыре категории:

• Крестовины (тройники) нужны, чтобы врезать и ответвить трубопровод;

• Муфты соединяют две трубы;

• Фигурные фитинги необходимы для обвода трубы без стыковки;

• Фитинги запорного типа (вентили, краны, клапаны).

Рассмотрим подробнее виды фитингов для металлопластиковых труб.

Все они отличаются исключительно способом монтажа.

1. Цанговые фитинги

По виду являются разъемными фитингами и по стоимости самые дорогие из всех, представленных на рынке. Но они обладают и неоспоримым преимуществом – соединения, выполненные с использованием этих элементов, многократно собираются и разбираются без страха потерять герметичность. Присутствие уплотнительного резинового кольца отличает эти виды фитингов для труб из металлопласта от резьбовых деталей.

Цанговые фитинги для металлопластиковых труб состоят из следующих элементов:

• Латунной основной части;

• Обжимного кольца;

• Резиновой уплотнительной прокладки.

Также разъёмными фитингами являются крестовины, тройники, переходники и пр. Благодаря универсальности, они приобретаются для сборки различных видов трубопроводов.

Тройники для металлопластиковых труб относятся к обжимным фитингам и позволяют решать множество задач. Например, создать ответвление от основной магистрали. С помощью крестовин, аналогов тройников, можно сформировать сразу две ветки в трубопроводе.

По способу изготовления тройники делятся на обычные и комбинированные. Комбинированные, в свою очередь, делятся на следующие категории:

• С внутренней резьбой;

• С наружной резьбой;

• С накидной гайкой.

Существуют недостатки такого вида соединения:

• В случае, если гайка закручена слишком слабо, в месте стыка образуется подтёк. Чрезмерные усилия при закручивании также недопустимы, это может испортить соединение. Лучше всего соблюдать аккуратность, постепенно подкручивая гайку и проверяя герметичность конструкции.

• При длительном пользовании трубопроводом затяжка гайки может стать слабее, поэтому необходимо периодически проверять ее, при необходимости подтягивать.

1. Компрессионные фитинги

Являются условно-разъемными. Эти виды фитингов для труб обладают рядом достоинств: оперативная и простая установка, обеспечение высококачественного соединения. С их помощью можно собрать трубопровод любой сложности.

Компрессионный фитинг для металлопластиковых труб состоит из таких элементов:

• Накидная гайка;

• Разрезанное обжимное кольцо;

• Штуцер.

Компрессионные фитинги не зря относят к условно-разъемным. Их легко демонтировать, однако не рекомендуется использовать повторно. Такой элемент, скорее всего, не обеспечит полную герметичность стыка. В этом случае рекомендуется использовать новый или заменить его износившуюся часть, что тоже допустимо. Компрессионные фитинги следует выбирать при сборке трубопровода с холодной водой.

1. Пресс-фитинги

Применяют для неразъемного соединения. Для работы нуждаются в присутствии специального инструмента – пресс-машины. Имеется как ручной её вариант – пресс-клещи, так и гидравлический, управляемый микропроцессором.

Соединение с использованием пресс-фитингов отличается большой прочностью и непроницаемостью. Монтаж с использованием этого вида фитингов для металлопластиковых труб тоже займет немного времени. Неоспоримым плюсом использования комплектующих этого вида и, соответственно, неразделимого соединения является выполнение прокладки труб в толще стен.

Читайте материал по теме: Как выбрать радиаторы отопления: 5 критериев

Соединение медных труб с цанговыми и пресс-фитингами

Рис. 41. Соединение медных труб пресс-фитингом

Еще один вид неразъемного соединения медных труб делается на обжимных пресс-муфтах (рис. 41), по аналогии с пресс-фитингами полимерных труб и фитингами для пайки медных труб с заложенным в них припоем. Это как бы гибрид двух конструкций: пресс-фитинга и фитинга для капиллярной пайки. Внешне пресс-фитинг для медных труб очень сильно напоминает фитинг для капиллярной пайки (рис. 39), а технологическая разница заложена во внутреннем содержании фитинга. Припой, заложенный в капиллярный поясок фитинга, здесь заменили на уплотнительные кольца из эластичных полимеров, похожих на резину. Технология соединения медных труб на пресс-фитингах сводится к простым операциям: отрезать и очистить трубы от грата, откалибровать их, вставить в пресс-фитинг и сжать соединение пресс-клещами (рис. 42).

Рис. 42. Закрепление фитинга пресс-клещами

Помимо неразъемных существуют и разъемные соединения медных труб на обжимных (цанговых) фитингах. Есть два основных типа цанговых соединений: первый для соединений твердых и полутвердых и второй для соединения мягких и полутвердых труб.

Если повнимательней взглянуть на первый тип фитингов, то увидим, что они почти полностью повторяют обжимные фитинги для металлопластиковых труб, с единственной разницей, что в фитингах для меди нет штока, на который насаживается металлопластиковая труба. В остальном первый тип фитингов для медных труб, практически полностью повторяет конструкцию фитингов для металлопластика: такие же накидные гайки, такое же уплотнительное О-образное кольцо, тот же метод затяжки (рис. 43).

Рис. 43. Соединение медных труб компрессионными фитингами первого типа

Подготовительные операции состоят в подборе фитинга походящей размерности. Далее, как обычно, следует аккуратно отрезать трубу, удалить грат, с помощью оправки-калибра проверить срез на предмет отсутствия овальности и, при необходимости, восстановить исходную геометрию трубы. Затем труба вводится в фитинг до упора. Как правило, зажимная гайка сначала заворачивается рукой. После того, как труба зажата компрессионным кольцом до такой степени, что рукой невозможно повернуть ее относительно фитинга, гайка доворачивается ключом на 1/3 или 2/3 оборота с тем, чтобы слегка деформировать трубу и обеспечить требуемое усилие зажима. Теоретически такое соединение труб можно разбирать и собирать вновь, практически — его лучше не трогать. Если соединение не течет, то и оставьте его в покое, если оно подтекает, то нужно слегка довернуть гайки.

Обжимные фитинги первого типа придуманы для твердых медных труб (рис. 43), однако ими можно соединять и мягкие трубы, и твердые с отожженными концами. Для того, чтобы при затяжке гаек трубы не деформировались, внутрь их помещают обрезок трубы — опорную втулку. После добавления этого элемента фитинг практически полностью повторяет конструкцию обжимного фитинга для металлопластиковых труб.

Компрессионные соединения второго типа основаны на раструбном сплочении труб через уплотнительные конусы. В этих фитингах затягиванием гайки конус прижимается к внутренней поверхности развальцованного края трубы, а верх трубы зажимается уплотнительным кольцом. В конструкции узла использованы свойства мягкой меди: под давлением «притираться» к той поверхности, к которой ее прижимают. Соединение не ново, с ним знакомы достаточное количество мужчин, разбирающихся в тормозной системе своего автомобиля или с системой питания дизельных двигателей. В трубной разводке сантехнических систем соединение слегка видоизменено, но сам принцип сплачивания остается прежним, на его основе вам могут встретиться и другие виды фитингов.

Рис. 44. Соединение мягких медных труб компрессионными фитингами второго типа

Технология сборки узла (рис. 44) такая же простая, как и все описанные выше сборки. После резки труб, устранения заусенцев (грата) и неровностей на трубу надевается зажимная гайка и оправкой развальцовывается конец трубы. Далее в раскрытую часть вставляется прижимной конус, после чего монтажный узел собирается. Предварительная затяжка, как и в случае со всеми компрессионными фитингами, производится рукой, а затем дотягивается ключом, как правило, на один оборот.

Для медных труб больших диаметров применяется фланцевое соединение. В принципиальную конструкцию заложены сварка фланца с раструбом трубы или высокотемпературная пайка, значительно реже, компрессионное соединение.

Виды резьбовых соединений и варианты стыковки с трубой

Штуцеры американки оснащены резьбой внутренней или наружной. Способ нанесения резьбы определяют по маркировке.

Таблица 1.

№	Обозначение	Характеристика
1	ВР/ВР	Два штуцера с внутренней резьбой.
2	ВР/НР	Один штуцер имеет внутреннюю резьбу, второй – наружную.
3	ВР/С	Один элемент с внутренней резьбой, второй требуется приваривать.
4	НР/НР	Оба элемента с наружной резьбой.
5	НР/С	Один штуцер с наружной резьбой, второй под сварку.
6	Угловая ВР/ВР	Угол 90 0, оба штуцера с внутренней резьбой.
7	Угловая ВР/НР	Угол 90 0. Один штуцер с внутренней резьбой, второй — с наружной.
8	Угловая ВР/С	Угол 90 0. Один элемент с внутренней резьбой, второй под сварку.
9	Угловая НР/С	Угол 90 0. Один штуцер с внешней резьбой, второй под сварку.

Рассмотрим варианты присоединения американки к водопроводу.

Конусные и плоские

Конусную американку считают надежным и долго служащим элементом. Место стыка конической формы получается герметичным без наличия прокладки. Для таких фитингов наибольшая температура эксплуатации +120 0С, используются в системах отопления и горячей воды.

Плоская конструкция состоит из накидной гайки с бортиком. Здесь обязательно наличие плоской прокладки для исключения протечек жидкости. Прокладка со временем усыхает и деформируется, ее необходимо менять, для чего трубопроводы прокладывают открытым способом.

С резьбовым штуцером

На штуцеры с наружной резьбой накручивается гайка, имеющая внутреннюю резьбовую нарезку. Уплотнительный материал располагают на поверхности штуцера. Этот вариант удобен при близком расположении труб к строительным конструкциям. Для затягивания гайки выбирают инструменты, фиксирующие прилагаемые усилия.

Внутренняя  резьба

Американка с внутренней резьбой устанавливается между двумя элементами трубопровода. Труба должна иметь не менее 7 нитей резьбы снаружи, на нее наматывают уплотнительный материал из ФУМ-ленты или льняную нить. На соединяемые части труб накручивают фитинги и зажимают гайкой.

Какие виды фитингов для полипропиленовых труб применяются в системах водоснабжения

Одной из наиболее распространенных комплектующих для системы водоснабжения служит полипропиленовая труба, армированная стекловолокном. Применяя такие в сантехнических работах, нельзя обойтись без фитингов, будь то подключение магистралей в точках поворотов или соединение между разными диаметрами.

Часто используемые виды фитингов для пластиковых труб – 20, 25, 30 и 40 мм. Комплектующие диаметром большого размера используют, как правило, в трубопроводах промышленного назначения. При сантехнических работах в частном доме или квартире лучше всего выбрать соединения и трубы с диаметром в 20 мм.

Все работы с комплектующими, вне зависимости от их диаметра, осуществляются технологией сварки. При использовании запорной арматуры берут фланцы из стали.

Виды полипропиленовых фитингов

Виды фитингов для ПВХ труб различаются не только диаметром, но и формой, т.е. назначением:

• Муфта. Мы уже упоминали, что это один из самых простых видов фитингов. Выполняется в форме бочонка с внутренним диаметром, соответствующим внешнему диаметру трубы. Соединяет два её куска.

• Переходник. Похож на муфту, но в отличие от нее внутренние диаметры бочонка на двух противоположных сторонах разные. Позволяют переходить не только от одного диаметра к другому, но и заменять вид соединения. К примеру, с паечного на резьбовое соединение с внешней или внутренней резьбой. Переходы для разных диаметров делают на концевых стояках отопления, в местах соединения стояка с лежневкой (горизонтальной разводкой отопительной системы).

• Уголок присоединяется сваркой раструбным методом – это одновременный нагрев двух деталей, в процессе которого одна деталь вставляется в другую. Применяют для соединения труб под углом 90 градусов.

• Тройники и крестовины применяют, чтобы соединить одновременно несколько труб. Например, тройник на водопроводе, отводящий воду от стояка в ванную и на кухню.

• Коллекторы позволяют разделять поток в системах отопления и водоснабжения, а также в технологических установках, сделанных с использованием труб из полипропилена. Оснащаются встроенными отсечными (запорными) шаровыми кранами на отводах.

• Американка – это комбинированная муфта, с одной стороны которой находится резьба и полипропиленовый конец для пайки – с другой. Соединяющей деталью может послужить также запорная арматура.

• Обводы монтируются в местах пересечения трубопроводов. С остальными элементами соединяется методом раструбной сварки.

При сборке трубопровода необходимо использовать фасонные части из того же материала, что и трубы. То есть, если вы хотите использовать полипропиленовые трубы, армированные стекловолокном, вид фитингов нужно выбрать соответствующий.

Исключение – монтаж труб из полипропилена и из иных материалов, к примеру, металлических. В данном случае вам поможет упомянутая выше американка – комбинированное соединение с резьбой.

В зависимости от места положения и способа использования виды фитингов для пластиковых труб бывают:

• Прямые.

• Y – образные.

• T – образные.

По типу подключения виды фитингов для ПВХ труб разделяются на:

• Компрессионные (обжимные).

• Сварные.

Обжимные фитинги продаются в виде готового комплекта. Им не нужна предварительная сборка, они имеют серьезными преимуществами, если сравнивать их со сварными.

Ключевые достоинства обжимных полипропиленовых фитингов:

• С ними удобно и просто работать.

• Осуществляя монтаж с использованием обжимных фитингов из полипропилена, вам не нужно обладать специализированными знаниями.

• Не нужно наличие специального сварочного оборудования.

• Этот вид применяется в различных погодных условиях, они не боятся воздействия отрицательных температур.

Преимущество сварных фитингов заключается в том, что они недорогие, в отличие от литых.

Сварные фитинги устанавливаются методом сварки встык или с применением электросварных фитингов, и их допускается использовать только при монтаже труб водопровода.

Читайте материал по теме: Оптовая продажа полипропиленовых труб по выгодным ценам

Какие бывают виды канализационных труб и фитингов для наружной и внутренней канализации (пластиковые, ПВХ, полипропиленовые), размеры и диаметры труб

Трубы и фитинги — без них невозможно существование канализационной системы. Правильным выбором этих изделий обусловлена бесперебойная работа и долгий срок эксплуатации. На сегодняшний день существует огромный выбор типов фитингов и труб. Из какого материала их изготавливают, о размерах и видах, поговорим в этой статье.

Какие бывают канализационные трубы

По способу отвода воды выделяют следующие виды:

• внутренние трубы — отводят воду от источника потребления (ванны, унитаза, раковины). Как правило, их окрашивают в серые цвета.
• внешние — производят отвод от домов и коттеджей, в общую канализацию.

Внимание! Трубы для внешней канализации, в отличие от внутренних, изготавливают оранжевого цвета, для легкого обнаружения в земле. По материалу из которого сделаны трубы и фитинги, делят на:

По материалу из которого сделаны трубы и фитинги, делят на:

чугунные. Большинство канализаций сделаны именно из этого материала. Он прочен, долговечен (70-85 лет), выдерживает большие нагрузки. К недостаткам можно отнести высокую стоимость и проблемы при монтаже, связанные с тяжелым весом. Помимо этого, внутренние стенки чугунных труб шероховатые, из-за чего происходит затруднение движения воды, и со временем образуются наросты.

пластиковые. Из этого материала делают трубы как для внутренней, так и внешней канализации. Главные его достоинства это небольшой вес, что облегчает процесс транспортировки и установки, относительно невысокая стоимость, а также гладкие внутренние стенки, что уменьшает процент образования заторов. Выделяют три вида пластиковых труб и фитингов: из ПВХ (в основном используются для сточных вод. Выдерживают температуру до 70C, но малоустойчивы к воздействию агрессивной среды и УФ лучей), полиэтиленовые (применяются для напорных внутренних и внешних трубопроводов. Расширяются под воздействием горячей воды, выдерживают температуру от -40 до +40. Не применяются для горячей воды), полипропиленовые (выдерживают высокие температуры, устойчивы к действию кислот и щелочей. Чаще всего применяются для стока вод от стиральных и посудомоечных машинок).

• трубы из нержавеющей стали пользуются небольшой популярностью из-за малой стойкости к коррозии.
• медные трубы — самые дорогие, не подвергаются коррозии и нейтральны к действию кислой и щелочной среды. Но главный их недостаток — способность менять цвет и запах воды.

Фитинги для наружной и внутренней канализации

Фитинг — это часть трубопровода, предназначенная для поворота, соединения, разветвления, перехода на другой размер, частей труб. Для внешнего трубопровода выделяют следующие виды фитингов:

1. Муфта — предназначена для соединения двух участков труб. Имеет уплотнительное кольцо для герметичности соединения.
2. Отвод — предназначен для образования углов (15, 30, 45, 90 градусов) и перепадов в системе трубопроводов.
3. Крестовина — предназначена для присоединения 3-4 труб, расположенные друг к другу под углом 90 градусов.
4. Редукция — помогает соединять трубы разного диаметра.

Фитинги для внутренней канализации отличаются от внешних цветом, толщиной стенок и диаметром.

Основные показатели труб

1. Диаметр трубы. Этот показатель относится к типовым, что облегчает выбор трубы для конкретной задачи. Для отводы воды из унитаза используют трубу диаметром 110 мм, от сантехнических изделий (ванны, раковины) — 75 мм, для дворовой канализации 300 мм.
2. Вес и длина. Эти показатели прямо пропорциональны диаметру трубы. Например, 1 п.м трубы диаметром 11 см, весит килограмм, а 16 см — 2,13 кг. Минимальная выпускаемая длина канализационной трубы — 1 м, максимальная — 6 м.
3. Толщина стенок труб. Для наружной канализации этот показатель равен 3,1-3,4 мм, а для внутренней — 2 мм.

Итак, если вы решили проложить канализацию, нужно учесть все базовые показатели, место прохождения, количество переходов и поворотов, для того чтобы приобрести нужно количество труб и фитингов. Правильно подобранный материал и размеры, позволят прослужить системе канализации долгое время и без сбоев.

Какие бывают виды канализационных труб и фитингов для наружной и внутренней канализации (пластиковые, ПВХ, полипропиленовые), размеры и диаметры труб Трубы и фитинги – без них невозможна работа канализационной системы. Из какого материала их изготавливают и какие бывают виды, поговорим в этой статье.
