Как обустроить на участке абиссинский колодец своими руками?

В каких случаях используется абиссинский колодец

Чтобы обзавестись на своем участке абиссинским колодцем, кроме собственного желания и знания конструкции водозаборной установки, потребуется проведение геологических исследований

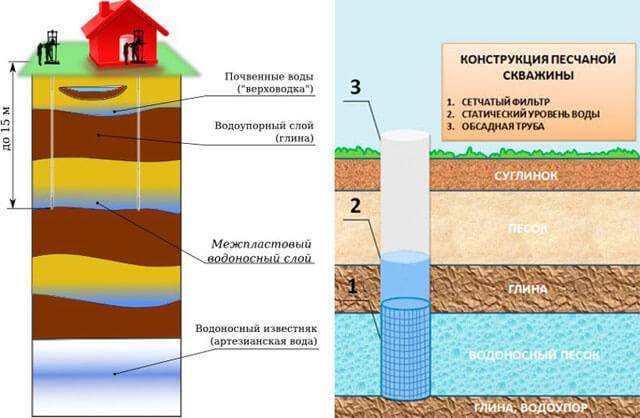

Очень важно, чтобы совпали необходимые условия для проведения бурильных мероприятий. Различные грунты отличаются по своим физико-механическим характеристикам. Имеется в виду их плотность, структура, степень твердости, химический состав и т.д.

Имеется в виду их плотность, структура, степень твердости, химический состав и т.д.

Специальные таблицы содержат классификацию «буримости» грунтовых пород. Чтобы пройти песчаник и песок, используется различная комплектация инструментов и технологий бурения. Для проходки скального песчаника обычно применяют колонковую трубу, оснащенную коронкой из твердых сплавов. Водовмещающие пески хорошо поддаются ударно-канатному методу, для чего используется желонка.

Исходя из физико-механических характеристик, используется следующая классификация пород по степени их буримости:

• Твердые или скальные. Они склонны к раскалыванию, дроблению и медленному разрушению по ходу бурения абиссинского колодца. Процедуру данного типа необходимо осуществлять с высокой скоростью и давлением. В состав поверхностных твердых пород входят отложения известняков, песчаников, мергелей, доломитов и т.п.
• Пластичные. При разрезании этих пород ножом или буром не возникает никаких проблем. То же самое относится к использованию наконечника абиссинской иглы. Пластичные грунты включат в себя глину, суглинки, мягкие супеси.
• Сыпучие. Их особенностью является сложность удержания формы, из-за наличия в составе почвы несоединенных между собой частиц. Если в толще пылеватого грунта появляется много воды, он начнет «плыть». Сыпучие породы включают в свой состав все типы песков, гравий, гальку, дресвяно-щебнистые и другие схожие почвы.

Если на пути шахты встретился крупный валун, лучше передвинуться в сторону для нового бурения, благо разборка водозаборной установки не занимает много времени. Попытки разбить большие камни, как правило, заканчиваются неудачей. Кроме ограничений по буримости, во время проведения работы необходимо учитывать высоту водоносного слоя на участке. Проблема заключается в ограниченности по высоте подъема воды (до 8 м), на который способны поверхностные насосы. Никакое другое помповое оборудование не в состоянии извлекать воду из тонкоствольной выработки.

Некоторые модели поверхностных насосов по документам способны поднимать воду на высоту 10 м

Однако важно помнить об обычных потерях давления внутри шахты и о том, что часть транспортируемой воды уходит в горизонтальном направлении. В пересчете на высоту, каждые 10 м такого участка отнимают у глубины всасывания 1 м. Кроме того, согласно инструкции, поверхностные помпы должны устанавливаться в закрытых помещениях (а это еще дополнительное расстояние от точки водозабора).

Кроме того, согласно инструкции, поверхностные помпы должны устанавливаться в закрытых помещениях (а это еще дополнительное расстояние от точки водозабора).

В тех случаях, когда абиссинская скважина в доме является единственным возможным вариантом подачи воды, а водоносный слой расположен на глубине 12-15 м, для поднятия жидкости применяют эрлифт или ручную помпу. Данные приспособления в состоянии поднимать воду на указанную высоту. Еще одним способом решения проблемы излишнего заглубления водоносного слоя является обустройство приямка. Для этого в самом начале забивки выкапывается шурф метровой глубины. Штанги погружают в таком случае, начиная со дна шурфа. По завершению работ проводится монтаж насоса в приямке.

Как сделать абиссинскую скважину

Бурение абиссинской скважины может проводить только в конце весны или летом. Осенью и зимой такие работы не проводят. Так как в этот период выпадают осадки, которые могут размягчить и увлажнить почву. Существует высокая вероятность загрязнения, что ухудшит качество воды.

Бурение абиссинских скважин делают на глубину:

1. 5-7 м для бытовых нужд.
2. 8-10 м на хозяйственные цели, включая полив огорода.

Установка для гидробурения

Используйте дизельную установку для бурения абиссинской скважины через глинистые и скальные образования. Эти буровые установки делают с приводом для управления и давления на буровое долото.

Мощный насос применяют для перекачки бурового раствора в ствол, чтобы ускорить бурение.
Поскольку мини буровые установки стоят более 150 000 рублей, вы можете арендовать их по объявлениям на Авито.

Либо сделать самостоятельно. Как сделать буровую установку по чертежам мы писали в статье.

После бурения вы можете компенсировать затраты сдавая машину в аренду своим соседям. Или начать бизнес по гидробурению абиссинской скважины.

Скважина игла своими руками без оборудования

Абиссинская скважина забивается в землю. Остриё — труба, имеющая в нижней части перфорацию с заостренным наконечником. Эту конструкцию забивают до достижения водоносного горизонта. Для поднятия жидкости подключают ручную помпу.

Конечно, такое сооружение сделать не сложно, но срок службы системы не долог, так как она быстро засоряется мелким песком, который есть в добываемой воде. Для фильтрации трубу обматывают мелкой сеткой или проволокой. Это защищает от песка.

Устройство забивается кувалдой, поэтому и называют её забивная скважина. Чаще применяют «бабку». По принципу действия это та же кувалда, но имеет направляющую, со стабильным приложением ударной силы.

Забивной метод прост и позволяет быстро сделать источник. Однако, применяя ударную силу, существует вероятность порчи резьбовых соединений и повреждения фильтра. А это причина загрязнения воды и уменьшения срока эксплуатации абиссинского колодца.

Оборудование для бурения абиссинской скважины:

1. Трубы с резьбой диаметром 1 — 2. Рекомендуем покупать из нержавеющей стали или оцинкованные. Покупайте из расчёта не более 8 метров, включая фильтр.
2. Копьевидный фильтр — наконечник.
3. Соединительные муфты.

Для водозабора понадобятся:

1. Забурник (ручной бур). Подойдёт садовый ручной бур с удлинителем. Если покупка не планируется и нет возможности взять в аренду, то забурник делайте из арматурной стали.
2. Забивная бабка заменяется кувалдой.

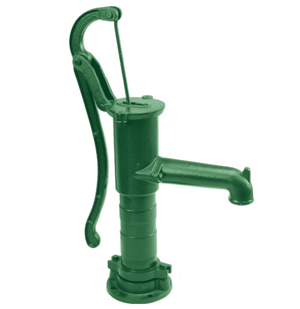

3. Ручной насос с обратным клапаном.

Технология как пробурить абиссинскую скважину своими руками:

1. Забурником делают отверстие до первого водоноса. В поднимаемом грунте должен появится мокрый песок.
2. По обнаружении водоноса собираем колонну, плотно прикручивая через муфты к первому звену с копьевидным фильтром — наконечником трубы на нужную длину. Соединения уплотняем льняной паклей.
3. Готовую колонну аккуратно, не допуская перекосов, забиваем бабкой или кувалдой в приготовленное забурником отверстие.
4. Когда колонна встанет на нужную глубину — прикручиваем к верхнему выходу ручной насос.
5. В ствол вливаем воду и прокачиваем. Жидкость должна поступать свободно, ручной насос работать легко — верный признак что абиссинская скважина забита на нужную глубину.

Абиссинская скважина из полипропиленовых труб

При забивании трубы сложно определить первый водоносный горизонт. Поэтому для абиссинской скважины применяют шнеки.

1. Бурим отверстие большего диаметра, чтобы не забивать, а легко установить полипропиленовую трубу без повреждения.
2. Засыпаем дно скважины щебнем, что создает дополнительный естественный фильтр, улучшая качество воды и увеличивая срок службы.

Порядок работ по изготовлению гидросооружения из полипропиленовых труб аналогичен способу №1. Большие трудозатраты составит ручное бурение шнеком отверстия большого диаметра.

Прокачка после бурения

После завершения работ требуется прокачка абиссинской скважины после бурения.
Во время забивания труб в фильтре и стволе собирается грязь. Задача прокачки состоит в том, чтобы очистить конструкцию от песка.

Прокачку делают, пока не пойдёт чистая вода.

Рекомендуем прокачивать новую абиссинку ручным насосом.

Применять насос Малыш или другой электроприбор не нужно. Вода с примесями повредит оборудование, и насос придёт в негодность.

Кроме того, в начале работы у источника низкая водоотдача. Ручным насосом можно регулировать приложение усилия, и увеличить до рабочего объёма.

Где возможно строительство

Устраивать такой колодец необходимо на участках, где водоносный пласт находится в пределах 4 – 8 м глубины или в местах, где до 15 метров есть достаточное давление в водоносном слое, которое сможет поднять воду на глубину 7 — 8 метров. Если вода из пласта поднимается немного ниже 8 м, то можно просто установить насос, заглубив его в грунт.

Основная часть абиссинского колодца – перфорированная труба с головкой (наконечником-клином), и фильтром. Наконечник должен быть по диаметру больше на 20-30 мм. Желательно изготовить фильтр из металла, такого же, как и материал из которого изготовлена труба: это снизит уровень электрохимической коррозии. Сверлят в трубе отверстия 6 — 8 мм диаметром по длине трубы на 0,6–0,8 м. На этом участке трубы наматывают с зазором 1–2 мм проволоку для свободного прохода воды. После намотки проволоку припаивают к трубе в нескольких местах и по концам проволоки. После чего с помощью пайки закрепляют сетку полотняного плетения из цветного металла или нержавейки.

Для углубления труб применяют различные устройства, однако лучше предварительно вырыть яму 0,5-1,5 м, после чего пробурить скважину на 1-1.5 м. Первую трубу с закрепленным фильтром и наконечником вставляют в скважину, выравнивают ее по вертикали и вокруг утрамбовывают грунтом, чтобы труба не сдвинулась при забивании.

Часто для углубления труб используют копр, но можно использовать и другие приспособления. Углубление трубы колодца металлическим прутом диаметром 16-22 мм, вставленном в трубу, состоит в поднимании прута на 1 м высотой и нанесении резких, вертикальных ударов по наконечнику. В результате практически вся нагрузка приходится на наконечник. Можно удлинять прут по мере углубления скважины, а можно закрепить гибкий трос в верхней части металлического прута. Этот способ называют ударно-канатным.

Технология углубления труб для абиссинского колодца следующая: необходимо использовать бабку весом 25–30 кг, это приспособление поднимают за ручки вверх и резко опускают, ударная нагрузка должна приходиться на насадку, закрепленную на трубе-подбабок. При углублении скважины, насадку перемещают вверх по трубе и, если потребуется, навинчивают очередную трубу.

Если неизвестна глубина водоносного слоя, то когда труба будет забита на 4 — 5 м, периодически проверяют, не появилась ли вода. Если у вас тонкий водоносный пласт и неизвестно на какой глубине он находится, то можно забить трубу ниже и не получить воду.

Если абиссинский колодец устанавливать в глинистых грунтах, то может сильно загрязниться сетка фильтра, и можно не понять, что попали на водоносный слой. В этом случае лучше не торопиться и при появлении даже минимального количества воды в скважине нужно прокачивать, а если есть можно, то промывать фильтр, проходя каждые 0,5 м. Для этого используют электронасос, в трубу вставляют шланг и промывают сетку чистой водой.

Для подъема воды используют электрический самовсасывающий насос. Еще можно использовать поршневой насос. После монтажа насоса и прокачки скважины вокруг трубы устраивают глиняный замок и делают отмостку из бетона. Время, необходимое на устройство абиссинского трубчатого колодца, составляет около 5-10 часов, и в большинстве случаев зависит от характера грунта и глубины расположения водоносного пласта.

Абиссинский колодец будет служить 10-30 лет, срок зависит от водоносного пласта, качества выполнения работ и от использованного материала. Воду можно качать непрерывно из скважины несколько часов, производительность колодца обычно составляет 1-3 м куб. воды в час.

Технология создания скважины

Абиссинский колодец обустраивают двумя способами: забивкой или бурением скважины. Для осуществления первого метода применяют так называемую забивную бабу, а в процессе работы в трубу периодически льют воду. В тот момент, когда вода резко уйдёт в грунт, трубу вкапывают ещё на 50 см, а затем монтируют насос. Забивной способ хорош в том случае, когда вы создаёте колодец самостоятельно, но метод этот не лишён недостатков. Во-первых, если на пути трубы попадётся валун, игла может полностью испортиться. Во-вторых, при забивании колодца можно пропустить водоносный слой.

Второй способ, предполагающий бурение скважины, требует помощи мастеров и привлечения специального оборудования, зато при осуществлении этого метода вы гарантировано найдёте воду в колодце.

Забивать скважину-иглу можно несколькими способами:

1. При помощи скользящей бабки и подбабка – специальной детали, которая плотно охватывает трубу и не соскальзывает вниз. В процессе забивания иглы рабочий поднимает бабку и с силой опускает её вниз, на подбабок. Деталь постепенно перемещают вверх по трубе и работают таким же способом до тех пор, пока не будет найден водоносный слой.
2. Второй метод создания абиссинского колодца – забивка торцевой бабкой с заглушкой. В подобном случае удар приходится на верхнюю часть трубы, заглушка же устанавливается на торце для того, чтобы обезопасить резьбу от повреждения. Этот способ хорош тем, что позволяет использовать максимальную силу удара.
3. Забивать скважину можно и при помощи штанги. В этом случае нет опасности согнуть трубу, а сам процесс происходит легче и быстрее. Забивную штангу можно сделать из шестигранника или круглого прута. Отдельные части прутков скручивают между собой с помощью резьбового соединения. Чтобы после окончания работы штангу можно было извлечь из земли, длина её должна быть большей, чем глубина залегания водоносного слоя.

Почему именно абиссинский колодец?

Конструкция забивного колодца, получившего широкое применение при освоении земель Нового Света, так называемый «колодец Нортона«, была впервые применена англичанами при ведении колониальной войны 1860 -х, в Абиссинии (Эфиопия, Африка).

С тех пор колодцы такого типа называют «абиссинскими». Другое распространенное название «скважина игла». Разница названий происходит от разницы технологии забивания колодца.

Основным преимуществом данной технологии является высокая скорость и дешевизна устройства скважины. Средний объем воды, получаемый от одной скважины составляет около 10-40 литров воды в минуту.

Бурение скважины абиссинского колодца, прокачка и подключение, занимает не более 1 светового дня (8-10 часов) даже своими руками. Это серьезный аргумент для использования данной технологии.

Обслуживание колодца заключается в периодической промывке фильтра в проточной воде, для чего фильтр изымается из грунта. При слишком сильном загрязнении, фильтр можно заменить новым.

Бурение происходит на ограниченном участке, можно сказать, на пятачке. Поскольку техники для пробивания скважины, практически не используется, возможно устройство скважины непосредственно внутри дома.

Как установить колодец абиссинского типа?

Абиссинский колодец делают с помощью одно- или двухдюймовой трубы, которую вкапывают в грунт и проводят такие работы:

1. Забойный патрубок должен быть большого диаметра, чем труба скважины. Если не учесть данное правило, перемещать трубопровод на глубине будет невозможно.

2. Для первоначальной фильтрации водного потока в трубопроводе проделывается отверстие диаметром 10 мм в шахматном порядке с захватом в 1,5 м. Мельче зазоры делать не следует, чтобы не утратить прочность трубы.

3. На нижнюю часть трубы надевается острый наконечник из прочной стали длиной 200-300 мм. Наконечник просверливают, чтобы обеспечить прохождение воды.

4. После труба обволакивается проволокой и сверху накладывается решетчатая основа из антикоррозийного материала. В итоге поручается фильтр, через который не пройдут песочные примеси, что приводит к засорению системы.

5. Металлический профиль «игла» лучше припаять флюсовым материалом, чтобы в воду не попали вредные компоненты.

6. На выбранном участке под абиссинский колодец выкопанную яму очищают от земли на уровне 1 м.

7. Первая труба вбивается в землю при помощи кувалды. Далее ее вкручивают в грунт с использованием рамочного бурового инструмента. В течение всего процесса яма должна очищаться от каменистых и песочных пород.

8. После первичной установки трубопровода его утрамбовывают по кругу с постепенным добавлением почвы. На нижнюю часть трубы с резьбой на конце надевается вторая часть, и так до завершения монтажа труболинии.

9. Когда фильтр достигнет водяного уровня, вода в колодце увеличится на метр.

10. На стыковочных местах необходимо использовать резиновые манжеты для надежной герметичности.

Также для избегания просачивания воды места соединения прорабатывают масляной пеной с несколькими слоями обволакивания.

Зачем нужна желонка?

Желонка (а еще ее называют «бур-желонкой») — особый буровой снаряд для рыхлых грунтов. Если забивается абиссинский колодец (например, на дачном участке), желонкой обзавестись очень желательно. Ведь даже самая надежная скважина, если ее долго не использовать, может заглиниться (особенно, если пробита в аллювиальном или моренном грунте). Вот желонкой его и прочищают — бросают в колодец на веревке, затем вытягивают и выбрасывают собранную взвесь. Причем сделать такую желонку несложно и своими руками.

Самодельное устройство не требует точности в размерах и конструкции. Достаточно будет примерно соблюсти пропорции, ориентируясь на схему или даже рисунок желонки. И жесткой штанги она тоже не потребует, в отличие от других подобных приспособлений.

Прокачка скважины

После того как будет смонтирован обратный клапан, можно установить насосную станцию. При этом следует заменить трубы на основе ПНД. Мастер должен следить за тем, чтобы вся конструкция обладала совершенной герметичностью. В насосную станцию необходимо будет залить воду, тогда как кусок шланга должен быть сопряжен с выходным отверстием. На следующем этапе насос может быть запущен мастером. Из скважины должен первоначально выходить только лишь воздух, потом начнет появляться вода, однако первоначально она будет грязной. Это соответствует правилам, беспокоиться об этом не нужно. Далее появится чистая вода — в ее качестве можно будет убедиться, просто вскипятив жидкость.

Для чего нужна желонка?

Желонка, либо бур-желонка – буровой/очистной скважинный снаряд для рыхловатых грунтов. Забив абиссинский колодец, в особенности на даче, очень лучше обзавестись желонкой калибром на 4-5 мм меньше, тем паче что сделать такую нетрудно и самому, см. рис. Для чего?

Очень надежный абиссинский колодец при долгих перерывах в его использовании может заплыть глиной, в особенности если грунт аллювиальный либо моренный, как на Валдае. Желонкой его прочищают: кидают ее в колодец на веревке, потом вытаскивают и вытряхивают взвесь.

К размерам и точности желонка не критична, довольно приблизительно соблюсти пропорции по рисунку. От иных очистных снарядов для скважин желонка прибыльно отличается тем, что не просит для внедрения жесткой штанги.

Сколько бурить абиссинскую скважину?

Глубину залегания водоносного пласта в конкретном месте можно определить специальным прибором — барометром-анероидом.

Допустим, рядом с определенным участком имеется уже колодец с водой на глубине в 5 м. Предположим, что на земле рядом с таким колодцем анероид показал по своей шкале 755 мм ртутного столба, а на выбранном участке — 753 мм. С высотой линейное давление меняется нелинейно, а при небольшом изменении 1 мм рт ст можно считать равным 1 м столба водного.

Получается, что от колодца до интересующего участка поверхность поднялась на 2 м и, соответственно, до воды будет уже 7 м грунта. По глубине этого с избытком хватит, потому что водоносные горизонты практически следуют складкам местности.

Принципы работы абиссинского колодца

Абиссинский колодец это упрощенный вариант скважины, позволяющий получать воду из залегающего сверху первого или второго водоносного горизонта. Конструкция его предельно проста. Представляет собой колонну соединенных между собой газоводопроводных стальных труб с примитивным фильтром и металлическим наконечником внизу.

Тонкий ствол выработки внешне напоминает древнейшее приспособление для шитья. Отсюда второе название: скважина игла.

Грамотно устроенный абиссинский колодец обеспечит водоснабжение приусадебного участка не хуже шахтного и не уступит ему в долговечности

Классический метод погружения абиссинского колодца в землю производится банальным забиванием – самым простым способом, активно применяемым в среде самостоятельных мастеров. Забивают до тех пор, пока нижняя труба с наконечником не вскроет водоносный слой.

Иногда колонну частично заглубляют посредством шнекового бурения, но аренда ручной или механической буровой установки существенно увеличивает бюджет работ.

Абиссинская скважина была изобретена и опробована на деле в период войны между колониальной Англией и Эфиопией в 1867-68 годах. Предложенная американским инженером Нортоном конструкция неутомимо обеспечивала английские войска водой во время их передвижений по пустыне.

Галерея изображений
Фото из
Абиссинский колодец — наиболее экономный метод добычи грунтовой воды

Так как глубина скважины-иглы стандартно не превышает 10 — 12 м, для откачки воды подойдет недорогой поверхностный насос

Дебит скважины-иглы равен дебиту обычного трубчатого колодца

Устроить скважину-иглу можно в любом, чаще всего недоступном для бурения обычной скважины месте, к примеру, в подвале дома

Устройство скважины-иглы отнимет минимум средств

Откачку воды ведут поверхностными насосами

Дебит абиссинской скважины не отличается от стандартной

Бурение абиссинской скважины в подвале

Устройство для извлечения живительной жидкости из подземных слоев грунта оперативно устанавливалось, демонтировалось и вновь использовалось на следующем привале.

Такие приоритеты как мобильность, дешевизна и простота сооружения были по достоинству оценены военными, привлекали путешественников и исследователей.

Плюсы устройства скважины иглы своими руками заключаются в простоте и минимальных сроках сооружения, легком демонтаже и бюджетной стоимости

В России с замечательным изобретением познакомились спустя год по завершении английского похода. Приспособление для подъема воды с небольшой глубины было описано К. И. Маслянниковым в книге, посвященной бытовавшим в то время эффективным буровым снарядам.

Из устроенных в районе Царского Села пяти абиссинских скважин, две оказались вполне пригодными для получения свежей воды. Три не смогли достичь водоносного пласта из-за известняка, близко залегающего к дневной поверхности.

Успешные абиссинские колодцы давали в минуту по ведру. Поначалу шла мутная жижа, которая после получасовой прокачки становилась достаточно прозрачной и чистой.

Скважиной-иглой вскрываются только первые от земной поверхности водоносные горизонты, поэтому для питьевых целей полученная вода использоваться не может. Она подходит для полива, уборки территории и схожих хозяйственных нужд.

При желании и внушительном дебите выработки для очистки воды можно установить систему грубых и тонких фильтров, задерживающих механические включения и химические примеси.

Веский недостаток абиссинского колодца – незначительная глубина забора воды, связанная с применением поверхностных насосов, однако это самый удобный источник временного пользования

Малость истории

В эру колониальных войн, во время абиссинской операции (1867-68 гг; сейчас Абиссиния – Эфиопия) британцы в массовом порядке применили для водоснабжения войск буровой снаряд Нортона (см. рис. понизу).

Это позволило колонизаторам продвинуться вглубь пустыни и оттеснить отряды туземцев в места полностью безводные, что и обусловило финал кампании. Слух об «абиссинских колодцах» прошел по всему миру, и даже сами британцы не стали именовать его нортоновским.

Лет через 20 абиссинский колодец был испытан в Рф. В Королевском Селе неквалифицированными рабочими наобум было забито 5 скважин; 3 из их дали питьевую воду по 1-1,5 ведра за минуту.

Водоносный пласт был достигнут на глубине от 2 до 5 сажень (4-10 м). Скорость проходки составила от 3 до 5 футов за 5 минут. Дважды бур застревал в известняке, на его извлечение всякий раз требовалось около получаса.

По отзывам наших современников, плюсы абиссинского колодца от конфигурации критерий жизни никак не усугубились. При подготовке данной работы было исследовано около 3000 отзывов.

Анонимных, очевидно клеветнических и пасквильных найдено было менее 10; адекватная же реакция единодушна: копание обыденного колодца оправдано исключительно в одном случае – там, где по геологическим особенностям неосуществим абиссинский колодец! Дело в том, что дебит колодца зависит в главном от насыщенности пласта водой, его проницаемости и внутреннего напора в пласте, а от поперечника колодца практически не зависит.

Способы погружения

Скважина может быть пробурена при помощи садового бура. Инструментом удобнее пробуривать грунт. По мере углубления конструкция из труб наращивается, также как в первом варианте, муфтами. В местах фиксации муфт можно предварительно просверлить отверстия для болтов.

Процесс бурения нужно продолжать до появления влажного грунта. Он должен как бы стекать с поверхности рабочего инструмента. При появлении такого явления дальнейшее бурение нецелесообразно. Мокрый грунт будет уходить обратно. Далее нужно забить трубу с фильтром.

Вся конструкция опускается до мокрого грунта, а сверху на конструкцию накручивается еще одна муфта. Уже поверх нее укладываются блины от штанги. Через их центр пропускается ось. Это тоже кусок трубы, длина которого около 1,5 метров, болтом на конце.

По достижении мокрого грунта в трубу нужно добавить чистой воды. Далее можно начинать прокачку пробуренной скважины. Для этого устанавливается насосная станция. К выходному отверстию станции подключается шланг. При запуске насоса из скважины пойдет воздух, после этого мутная грязь, а затем чистая вода.

Типы и особенности монтажа кессонов

Бесперебойную работу скважины призван обеспечить кессон, утепленная водонепроницаемая емкость с необходимым оборудованием внутри.

Обычно в нем монтируется насос, запорная арматура, измерительные приборы, автоматика, фильтры и т.п. Выполняются сооружения из разных материалов. Наиболее распространены:

Пластиковые. Отличаются отличной теплоизоляцией, что позволяет даже без дополнительного утепления поддерживать температуру внутри кессона на уровне 5С. Долговечностью, прекрасными гидроизоляционными характеристиками, что дает возможность избежать дополнительных затрат на изоляционные работы, приемлемой ценой, особенно в сравнении с другими вариантами. Кроме того монтировать систему достаточно просто в силу ее небольшого веса. Главный недостаток –  малая жесткость, которая может спровоцировать деформацию конструкции и порчу оборудования. Однако с ним легко справиться, залив емкость по периметру цементным раствором слоем в 80-100 мм.

Пластиковые кессоны обладают отличной теплоизоляцией, что позволяет устанавливать их без дополнительного утепления

Стальные. Чаще всего обустройство водяной скважины производят именно с такой конструкцией. Материал позволяет изготовить кессон любой нужной формы, при этом не потребуется особых усилий. Будет достаточно всего лишь сварить детали между собой и обработать сооружение изнутри и снаружи особым антикоррозийным покрытием. Для качественной емкости будет вполне достаточно металла толщиной 4 мм. Так же в продаже можно найти готовые сооружения, но их покупка обойдется гораздо дороже самостоятельного изготовления.

Существуют различные формы стальных кессонов — под различные нужды

Железобетонные. Очень прочные и долговечные установки, ранее чрезвычайно распространенные. В силу своих недостатков сегодня используются гораздо реже. Их стоимость очень высока, а для монтажа требуется специальная техника, что  обусловлено большим весом оборудования. По этой же причине со временем бетонный кессон проседает, деформируя находящиеся внутри него трубопроводы.

Бетон обладает недостаточной теплоизоляцией, что может спровоцировать замерзание воды в насосе в сильные морозы, и плохой гидроизоляцией, поскольку бетон гигроскопичен

Вот примерная схема монтажа оборудования в кессон и подведения коммуникаций:

Схема установки оборудования в кессон

Собираясь выполнить обустройство скважины своими руками, стоит познакомиться с этапами монтажа кессона. Они почти одинаковы для любых типов сооружений, с небольшими нюансами, зависящими от материала оборудования.Рассмотрим этапы установки стальной емкости:

Подготовка котлована. Копаем яму, диаметр которой на  20-30 см превосходит диаметр кессона. Глубину нужно рассчитать так, чтобы горловина сооружения возвышалась над уровнем земли примерно на 15 см. Так удастся избежать затопления емкости в период паводка и обильных осадков.
Монтаж гильзы обсадной трубы. Выполняем отверстие в днище емкости. Расположить его можно традиционно по центру или сместить так, как нужно для установки оборудования. К отверстию нужно приварить гильзу длиной 10-15 см. Ее диаметр должен быть больше диаметра обсадной трубы. Обязательно проверяем, чтобы гильза легко надевалась на трубу.
Установка ниппелей для вывода водопроводных труб. Ввариваем их в стенку емкости.
Установка кессона. Обрезаем обсадную трубу на уровне земли. Емкость ставим на брусья над ямой так, чтобы гильза на днище емкости «оделась» на трубу

Проверяем, чтобы оси кессона и  обсадной трубы точно совпали, затем аккуратно удаляем брусья и осторожно опускаем сооружение по обсадной трубе вниз. Устанавливаем емкость в яме строго вертикально и закрепляем брусками. Привариваем к днищу трубу, герметизируя при этом кессон

Через ниппели заводим в сооружение водопроводные трубы

Привариваем к днищу трубу, герметизируя при этом кессон. Через ниппели заводим в сооружение водопроводные трубы.

Засыпка сооружения.

Кессон «надевают» на обсадную трубу и аккуратно опускают в котлован

Нужно отметить, что в принципе возможно обустройство скважины без кессона, но только в  случае, если неподалеку от нее расположено отапливаемое строение, в котором и располагается оборудование.

Удобство такой системы бесспорно – все узлы легко доступны. Однако и недостатки так же существенны: она занимает достаточно много места в помещении и чаще всего сильно шумит.

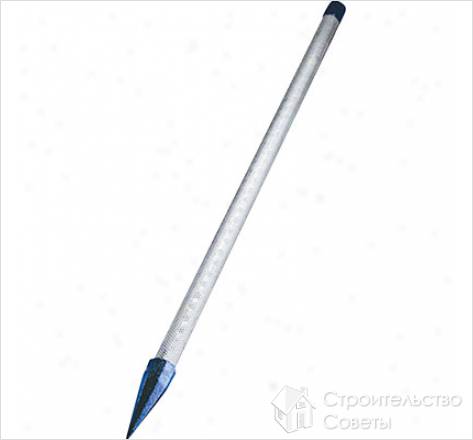

Сбор фильтр-иглы

Фильтр-иглу для забивной скважины можно сделать из металлической либо пластиковой трубы диаметром от 1 до 1,5 дюймов. Выбранную трубу нарезают на отдельные фрагменты длиной по 1-2 м. В процессе забивания колодца трубу постепенно наращивают с использованием резьбовых соединений. Чтобы уплотнить места стыков, используют льняную паклю, силиконовый герметик, масляную краску или любой другой подходящий материал. Нередко для уплотнения применяют специальные муфты.

Чтобы труба лучше проникала в почву, её конец нужно оснастить фильтр-иглой. Такая игла не только поможет трубе легче войти в землю, она также защитит колодец от ила и обеспечит чистоту подаваемой воды. Иглу желательно делать из того же материала, из которого выполнена сама труба.

Рассмотрим подробнее этапы создания металлической фильтр-иглы:

1. Возьмите металлическую трубу и проделайте в ней отверстия диаметром от 5 до 8 мм. Отверстия должны быть расположены в шахматном порядке.

2. Поверх отверстий припаяйте нержавеющую сетку, которая будет служить фильтром.

3. К концу трубы приделайте острый наконечник, по диаметру чуть больший, чем сама труба. Эта разница в размерах нужна для того, чтобы труба свободно проникала в почву вслед за наконечником.

Фильтр-игла для абиссинской скважины из пластиковой трубы делается следующим образом:

1. Подготовьте армированную полипропиленовую трубу диаметром 1-1,5 дюйма.
2. Вставьте внутрь трубы сетку, которая будет играть роль фильтра. Чтобы сетка держалась надёжно, зафиксируйте её методом вплавления.
3. Сделайте на трубе перфорацию, прорезав щели ножовкой по металлу.

Создать фильтр-иглу своими руками несложно, тем более что все необходимые материалы и инструменты продаются в строительных магазинах. Но если вы хотите упростить себе задачу, купите готовый комплект для абиссинской скважины.

Установка трубы с фильтром

Когда обустраивается абиссинский колодец своими руками из канализационных труб, на следующем этапе нужно произвести монтаж трубы, которая обладает фильтром, ее можно заказать у профессионала или изготовить собственными силами

Отрезки данной заготовки нужно соединить с помощью муфт, при этом важно не забывать о том, что должна быть насверлена резьба. Образованная из трубки с фильтром конструкция должна быть опущена до расположения песка, тогда как сверху на данный элемент следует накрутить муфту, выполненную из чугуна

На последнюю составляющую следует положить блины, которые были позаимствованы от штанги. Через их центральную часть пропускается ось, по которой блины станут скользить, забивая при этом трубу. Ось должна состоять из трубы, длина которой равна 1,5 метра, тогда как диаметр должен быть эквивалентен 0,5 дюйма. На конце элемента содержится болт.

Помимо того, что готовый колодец не занимает много места, он еще и совершенно не портит внешнего вида какого бы то ни было участка. Если есть желание, то конструкцию можно декорировать навесом. Специалисты рекомендуют соорудить вокруг помост из бетона.

Сколько бурить абиссинскую скважину?

Глубину залегания водоносного пласта в конкретном месте можно определить специальным прибором — барометром-анероидом.

Допустим, рядом с определенным участком имеется уже колодец с водой на глубине в 5 м. Предположим, что на земле рядом с таким колодцем анероид показал по своей шкале 755 мм ртутного столба, а на выбранном участке — 753 мм. С высотой линейное давление меняется нелинейно, а при небольшом изменении 1 мм рт ст можно считать равным 1 м столба водного.

Получается, что от колодца до интересующего участка поверхность поднялась на 2 м и, соответственно, до воды будет уже 7 м грунта. По глубине этого с избытком хватит, потому что водоносные горизонты практически следуют складкам местности.
