Какую систему защиты от протечек воды выбрать: принцип работы систем

Некоторые технические моменты

Проводные датчики обычно поставляются с кабелями длиной 2 метра. С такой же длиной кабеля продаются и шаровые краны с электроприводом. Этого далеко не всегда достаточно. Нарастить длину можно, используя рекомендованный производителем кабель. Марки обычно указывают в инструкции по эксплуатации. Только при покупке проверяйте сечение жил. К сожалению, очень часто фактический диаметр намного меньше заявленного.

Если говорить обобщенно, то можно порекомендовать следующие кабели для удлинения:

• для проводных датчиков подойдет экранированная витая пара с сечением жилы не менее 0,35 мм²;
• для кранов — силовой кабель в двухслойной изоляции сечением жил не менее 0,75 мм².

Не всегда правильное расположение элементов очевидно

Соединение желательно делать обслуживаемым. То есть, если вы прокладываете провода в стене или в полу, соединение надо делать в распаечной коробке. Способ соединения — любой, надежный (пайка, контакторы любого типа так как оборудование малоточное). Прокладывать провода в стенах или в полу лучше в кабельканалах или трубах. В этом случае можно будет заменить поврежденный кабель без вскрытия штроб.

Сравнительная таблица характеристик

В таблице ниже представлены основные характеристики рассматриваемых моделей систем. Сравнив их друг с другом, вам будет намного проще ориентироваться в ассортименте и подобрать систему, соответствующую ожиданиям и требованиям.

Название системы	Передача сигнала	Питание	Число датчиков
NEPTUN PROW+ WI-FI	проводная	12 В	до 375
NEPTUN BUGATTI PROW	беспроводной, проводной на выбор	12 В и 220 на выбор пользователя	до 31 радиодатчика и до 375 проводных датчиков
NEPTUN AQUACONTROL	проводная	220 В	20
Аквасторож Эксперт	проводная	батарейки	4
Аквасторож классика	проводная	батарейки	3
Gidrolock ЗАГОРОДНЫЙ ДОМ	проводная	батарейки	2
Gidrolock Professional Bugatti	проводная	12 В	3

Некоторые особенности популярных систем

Чтобы каким-то образом выделить свою защиту от протечек воды, производителя стараются повысить надежность или придумать другие ходы. Систематизировать эти особенности не получается, но о них лучше знать при выборе.

Возможности одного блока

У разных производителей один блок управления может контролировать различное количество устройств. Так что это знать не повредит.

• Один контроллер Гидролок может обслуживать большое количество проводных или беспроводных  датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Это замечательно — в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но далеко не всегда такой запас мощностей востребован.
• Один контроллер Акасторож может обслуживать до 12 проводных датчиков. Для подключения беспроводных надо устанавливать дополнительный блок (рассчитан на 8 штук «Аквасторож Радио»). Для увеличения количества проводных — поставить еще один модуль. Такое модульное расширение более прагматично.
• У Нептуна есть блоки контроля разной мощности. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них отсутствует проверка работоспособности кранов и нет резервного источника питания.

Как видите, подход у всех различный. И это — только лидеры. Есть еще более мелкие кампании и китайские фирмы (куда же без них), которые либо повторяют один из приведенных планов, либо комбинируют несколько.

Дополнительные функции

Дополнительные — далеко не всегда ненужные. Например, для тех кто часто находится на выезде возможность управлять кранами на расстоянии далеко не лишняя.

• У Гидролока и Акваторожа реализована возможность на удалении отключать воду. Для этого ставится специальная кнопка у входной двери. Выходите надолго — нажали, выключили воду. У Аквасторожа такая кнопка есть в двух вариантах: радио и проводная. У Гидролока — только проводная. Радио-кнопка Аквасторжа может использоваться для определения «видимости» места установки беспроводного датчика.
• Гидролок, Аквасторож и некоторые варианты Нептун могут посылать сигналы в службу диспетчеризации, охранно-пожарную сигнализацию, могут быть встроены в систему «умный дом».
• Гидролок  и Аквасторож проверяют целостность проводки до кранов и их положение (некоторые системы, а не все). У Гидролока положение запорного шарика контролирует оптический датчик. То есть при проверке в кране нет напряжения. У Аквасторожа стоит контактная пара, то есть в момент проверки напряжение присутствует. Защита от протечек воды Нептун положение кранов отслеживает тоже при помощи контактной пары.

Гидролок может управляться при помощи GSM модуля — по СМС (команды на включение и отключение). Также в виде текстовых сообщений на телефон могут посылаться сигналы об авариях и «пропаданиях» датчиков, об обрыве кабелей к электрокранам и из неисправности.

Быть всегда в курсе состояния вашего дома — полезная опция

К вопросу о надежности: питание и другие моменты

Надежная работа складывается не только из надежности кранов и контроллеров. Многое зависит от питания, от того как долго каждый из блоков может работать в автономном режиме.

• У Аквасторожа и Гидролока есть резервные источники питания. Обе системы перекрывают воду перед полным разрядом резервного источника питания. У Нептуна есть батарейки только у двух последних моделей контроллеров и то краны при разряде не закрываются. У остальных — более ранних и менее дорогих моделей — питание 220 В и нет защиты.
• Беспроводные датчики Нептуна работают на частоте 433 кГц. Случается, что через перегородки блок управления их «не видит».
• Если сядут батарейки в беспроводном датчике «Гидролока», на контроллере загорается сигнализация, но краны не закрываются. Сигнал формируется за несколько недель до полного разряда батарейки, так что есть время ее поменять. В аналогичной ситуации Аквасторож перекрывает воду.  Батарейка у Гидролока, кстати, припаяна. Так что поменять ее не так и просто.
• У Аквасторожа пожизненная гарантия на любые датчики.
• У Нептуна есть проводные датчики, устанавливаемые «заподлицо» с отделочным материалом.

Мы рассмотрели все особенности трех самый популярных производителей систем защиты от протечек воды. Если говорить коротко, самое плохое у Аквасторожа — пластиковый редуктор на приводе, у Гидролока — большая мощность системы и, соответственно, цена. Нептун — недорогие системы питаются от 220 В, не имеют резервного источника питания и проверки работоспособности кранов.

Естественно, существуют китайские системы защиты от протечек, но выбирать их следует с осторожностью. https://www.youtube.com/embed/EW3HuvRojwA

В каких случаях помогает

Если водопровод в доме функционирует правильно и все его элементы находятся в исправном состоянии, давление в трубах остается одним и тем же. Когда фитинг открывается или разрывается труба, оно существенно увеличивается. В то же время, поступающая к клапану вода проталкивает его коническую часть к сердечнику. Такая состыковка позволяет перекрыть подачу воды.

Собственно, Аквастоп стоит применять для тех случаев, если:

• в сантехнике появились неисправности;
• в устройствах сантехники имеются дефекты;
• трубы перестали выдерживать нагрузку из-за продолжительной коррозии;
• появились проблемы с плотностью и целостностью соединения фитингов или шлангов.

Советы по выбору

В выборе системы обратите внимание на несколько основных аспектов:

• Материалы. Они играют важную роль. Например, хрупкими материалами являются силумин и цинк, и потому они не являются настолько долговечными. Хорошими и крепкими станут краны из латуни и стали. Они не ржавеют, имеют специальное покрытие.
• Длина провода. Он влияет на расстояние крана от контролера. Благодаря длинному проводу вы обеспечите самим себе быстрые монтажные работы и высокое качество полученного результата.
• Тип датчиков. Проводные и беспроводные одинаково эффективны, правда работают разных источников. Например, проводные получают снабжение от специальных контролеров, а беспроводные работают от батареек и требуют периодической замены.
• Количество датчиков. Разные производители выбирают разное количество, и оно влияет на стоимость и качество сигнала. Советуем изначально приобретать устройства с большим количеством датчиков, иначе придется докупать.

Причины протечек

Скорее всего, об этом явлении всем известно, но давайте еще раз пробежимся по вероятным причинам потопов.

1. Человек забывчив. Нередко, открыв кран в ванной, мы отвлекаемся. Ванна естественно переполняется, и вспомнить о ней помогает настойчивый стук соседа снизу в дверь.
2. Старые водопроводные сети. Ничто не вечно, даже стальные трубы. Они постепенно ржавеют, стенки истончаются и под напором воды лопаются. Этот эффект хорошо знаком владельцам квартир многоэтажек, построенных в далекие 70–80 года ХХ века.
3. Запорная арматура. Желание сэкономить, когда даже при замене труб устанавливаются проходные или отсекающие краны сомнительного производства. Зачастую старый советский кран предпочтительнее, чем новый китайский. Иными словами — краны тоже ломаются, лопаются и вода под давлением заливает сначала хозяина квартиры, а потом и соседа этажом ниже.

Это только проблемы по системам водоснабжения. А если забилась раковина? Сценарий тот же — перелив, мокрый пол, сосед снизу.

Лучшие бюджетные модели

Для желающих сэкономить бюджет найдутся недорогие варианты комплектов для защиты от протечек, имеющие базовый набор необходимых функций.

3. Neptun Aquacontrol ½

Популярная на рынке модель, изготовленная из материалов высокого качества, соответствующая установленным современным нормам. Быстро выявляет протечку и блокирует поступление жидкости. Имеет показатель защиты IP64, работает при давлении 16 бар.

Цена – 9834 р.

Neptun Aquacontrol ½

Технические характеристики:

• вид датчиков – проводной;
• максимум кранов для 1 контроллера – 6 шт.;
• диаметр трубки – ½;
• число датчиков на 1 контроллер – до 20 шт.;
• краны в комплектации – 2 шт.;
• длина провода – 2 м.

Плюсы

• оперативный отклик;
• качество материала;
• хорошая стоимость.

Минусы

• сложная установка;
• неполное перекрытие потока воды.

Комплект Neptun Aquacontrol ½

2. Риэлта РИЭЛТА-АКВА

Комплекс для автоматической блокировки воды в момент протечки, состоящий из пары электроприводных кранов и двух датчиков (присутствует возможность подсоединить третий). Батареи в комплекте с длительностью работы до 5 лет. При появлении протечки подаётся звуковой сигнал и световая индикация.

Цена – 9809 р.

Риэлта РИЭЛТА-АКВА

Технические характеристики:

• независимое питание – есть;
• число кранов на контроллер – до 2 шт.;
• диаметр трубки – ½;
• число датчиков на контроллер – до 3 шт.;
• длина провода – 5 м;
• кранов в наборе – 2 шт.;
• комплектация – датчик затопления, управляющий блок; электромеханический кран, питающий элемент CR123A.

Плюсы

• работа от батареи около 5 лет;
• присутствие «тревожного» выхода;
• беспроводное питание;
• предотвращение закисания кранов;
• доступная стоимость.

Минусы

не выявлено.

Комплект Риэлта РИЭЛТА-АКВА

1. PS-Link PS-3201

Устройство блокирует движение воды в одной трубе без участия пользователя. Настройки производятся при помощи приложения TUYA, соединения Wi-Fi. Манипулятор устанавливается на рычажный шаровой кран. Набор может дополняться элементами системы «умный дом». Повторное включение воды возможно как вручную, так и удалённо. Прибор эксплуатируется в загородных домах, квартирах, магазинах и офисах.

Цена – 3580 р.

PS-Link PS-3201

Технические характеристики:

• число датчиков в наборе – 1;
• подключение к смартфону – есть;
• вид датчиков – беспроводной;
• интеграция в систему «умный дом» — есть;
• связь – Wi-Fi;
• экосистема – Tuya Smart.

Плюсы

• стабильная работа;
• быстрый отклик;
• качественная сборка;
• лёгкость использования.

Минусы

нет батареек в комплекте.

Комплект PS-Link PS-3201

Рейтинг лучших систем защиты от протечек воды

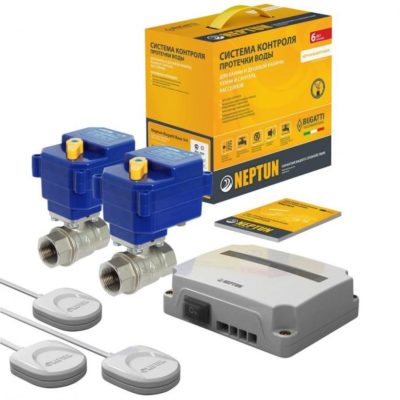

Neptun Bugatti ProW

Благодаря этой модели ни одна протечка не останется незамеченной. В комплекте присутствует три проводных датчика, которые защищены от воздействия моющих средств и имеют провод длиной 2 метра. Его достаточно, чтобы провести от ванной до места установки контроллера. Также в комплекте идет два электрокрана, которые за 21 секунду (с учетом получения сигнала и отправки его на блок управления) перекроют воду.

Для достижения большей безопасности в устройстве имеется источник резервного питания, который работает от сети 12 В. Эту систему можно использовать как самостоятельный продукт, так и интегрировать в уже имеющийся умный дом или диспетчеризацию.

Контроллер поддерживает работу с 375 датчиками одновременно, что позволяет применять прибор в производственных масштабах. Гарантия производителя – 6 лет.

Средняя стоимость – 19 000 рублей.

Neptun Bugatti ProW

Достоинства:

• Поддерживает 375 датчиков;
• Работает от сети 220 В, а в экстренных ситуациях от батареи 12 В;
• Продолжительная гарантия;
• Комплектация;
• Длина провода 2 м.

Недостатки:

SpyHeat ТРИТОН 20-002

Система предназначена для поиска и устранения неисправностей в любых жилых помещениях и подвалах. Контроллер работает от стандартного АКБ. Если произойдет отключение электричества, то защита выдержит автономную работу на протяжении двух дней. Главным преимуществом модели перед аналогами является время срабатывания. Так, с момента получения сигнала, он за 1 секунду передается на контроллер, который мгновенно информирует электрокраны и они перекрывают водоснабжение за 4 сек.

Мотор редуктора работает от сети 5 В, что делает устройство практичным и безопасным. Чтобы краны были исправны на протяжении всего времени и работали так же быстро, как и на момент покупки, производитель установил автоматическое проворачивание (1 раз за двое суток). Имеется функция ручного перекрытия кранов.

В комплектацию входит один контроллер, 2 батареи, 4 датчика и 2 электрокрана.

Средняя стоимость – 11 000 рублей.

SpyHeat ТРИТОН 20-002

Достоинства:

• Скоростное срабатывание;
• Автономность;
• 4 датчика в комплекте;
• Поддерживает до 8 устройств;
• Стоимость;
• Дополнительные функции.

Недостатки:

GIDROLOCK Загородный дом 1

Эта модель пригодится в том случае, если у владельца дома или квартиры есть только холодное водоснабжение. Шаровой кран изготовлен из качественной латуни, безвредной для человеческого организма. Максимальное рабочее давление составляет 40 бар.

В комплектации имеется 2 трехметровых датчика, которые подают сигнал за несколько секунд. 4 пальчиковые батареи Energizer. Один электрический кран, который срабатывает в течение 15 секунд.

Средняя стоимость – 7500 рублей.

GIDROLOCK Загородный дом 1

Достоинства:

• Качественная сборка;
• Автоматическое проворачивание шарнира рад в два месяца;
• Стоимость;
• Провод длиной 3 м;
• Скорость срабатывания.

Недостатки:

Neptun Profi WIFI ½

Хороший вариант от российского производителя, который подойдет людям с умным домом. В комплекте, помимо одного проводного датчика, имеется 2 беспроводных. Кран выполнен из нержавеющей стали, поэтому имеет высокий показатель долговечности.

К системе можно подключить 31 шт. радиодатчиков и 375 стандартных. Скорость срабатывания, как и практически у всех систем этого производителя, составляет 21 сек. Резервное питание присутствует.

Средняя стоимость – 23 000 рублей.

Neptun Profi WIFI ½

Достоинства:

• Качественная фирма;
• Поддержка Wi-Fi;
• Возможность подключить до 400 датчиков;
• Качественная сборка.

Недостатки:

Аквасторож Эксперт 2

Стандартный набор, имеющий в комплекте два крана диаметром 20 мм. Фирменный контроллер с двумя датчиками, которые работают от провода, обеспечивают устранение протечки за короткое время. Еще в комплектации имеется 3 батареи (тип «C»). Несмотря на скудную комплектация, систему оценили сотни пользователей. Также в ней присутствует функция контроля обрыва, благодаря которому, человек узнает, когда оповестительный аппарат выйдет из строя. Как заявляет производитель, устройство способно функционировать на протяжении 2-9 лет, используя всего один комплект батарей.

Самоочистка электрокранов происходит раз в две недели, при этом скорость закрытия составляет 2.5 сек. Гарантия производителя – 4 года.

Средняя стоимость – 20 000 руб.

Аквасторож Эксперт 2

Достоинства:

• Время закрытия;
• Длительная автономная работа;
• Комплектация;
• Функция контроля обрыва цени;
• Компактность.

Недостатки:

Рейтинг лучших систем защиты от протечек

В России основными производителями подобных систем являются компании «Нептун» и «Аквасторож».

Из представленных на рынке, в данный момент можно выделить следующие системы защиты от протечек:

NEPTUN Aquacontrol

Система защиты с проводным типом датчиков от российского производителя «Нептун», предназначенная для труб в ½ дюйма. Комплект прибора состоит из двух датчиков, реагирующих на малейшие протечки, двух кранов с электрическим приводом и одного модуля управления. Цена в магазинах начинается от 9 500 рублей.

ДОСТОИНСТВА:

• пошаговая инструкция с иллюстрациями
• отсутствие ложных срабатываний
• быстро перекрывает краны в случае протечки
• гарантия 4 года
• в случае поломки компания идет на контакт, меняет по гарантии

НЕДОСТАТКИ

• трудности при монтаже и подключении
• качество и хлипкость блока подключения кранов

NEPTUN Aquacontrol

NEPTUN Bugatti ProW

Система, обладающая расширенным функционалом. Датчики оснащены автономным питанием, что позволит им работать в случае отключения света. При желании систему можно интегрировать в «Умный дом». В комплект входит два радиодатчика с радиусом действия до 50 метров и краны от итальянского производителя. Цена в магазинах – от 18 000 рублей.

ДОСТОИНСТВА:

• высокое качество материалов
• питание от сети и от батареек
• прекрасный уровень гарантийного сервиса
• 6 лет гарантии
• при срабатывании издает громкий звук

НЕДОСТАТКИ

• непростая установка
• короткие провода

NEPTUN Bugatti ProW

NEPTUN Profi WIFI

Система с двумя радиодатчиками в комплекте. Предусмотрено удаленное управление и контроль состояния датчиков при помощи мобильных устройств. В случае аварийной ситуации система оповестит хозяина о протечке уведомлением на смартфоне. При срабатывании любого датчика система сразу же блокирует подачу воды. Цена в магазинах начинается от 23 000 рублей.

ДОСТОИНСТВА:

• внятная инструкция по настройке и подключению
• краны из нержавеющей стали
• удалённое управление и оповещение пуш и на мейл
• безопасность (12v)
• подключение системы к умному дому

НЕДОСТАТКИ

• долгий отклик удаленного управления
• короткие провода у электроприводов кранов
• краны закрывает медленнее, чем конкуренты

NEPTUN Profi WIFI

Аквасторож Эксперт

Готовая системы от российского производителя «Аквасторож». К системе можно подключить до 5 кранов и неограниченное количество датчиков. В комплект входит все необходимое от блока питания до батареек. В случае протечки система остановит подачу воды в течение 2,5 секунд. Цена в магазине – от 20 000 рублей.

ДОСТОИНСТВА:

• быстрое реагирование системы на протечку
• резервное электропитание
• удобство монтажа и использования
• регулярная самодиагностика
• удачное решение блока управления по набору функций

НЕДОСТАТКИ

ненадежность и недолговечность (по мнению некоторых покупателей, требует замены кранов и редукторов через 4 – 5 лет эксплуатации)

Аквасторож Эксперт

AQUABAST стандарт 1

Бюджетная система защиты со всем необходимым оборудованием. В комплект системы входят модуль, два шаровых крана, до четырех датчиков протечки, аккумулятор, рассчитанный на 2 суток автономной работы. Корпус выполнен из латуни. Цена в магазинах – от 12 000 рублей.

ДОСТОИНСТВА:

• надежность
• простота установки
• автономное питание (аккумуляторы)
• высокое качество материалов
• компактность

НЕДОСТАТКИ

• короткие провода на электрокранах
• инструкция несколько путанная, нет четких указаний

AQUABAST стандарт 1

Gidrolock ЗАГОРОДНЫЙ ДОМ

Система, которая прежде всего подойдет для загородных частных домов. В комплект входят три датчика протечки, аккумулятор для автономного использования и блок управления. Диаметр труб – ½ дюйма. Единственный минус данной системы – она подходит только для холодной воды. Цена в магазинах – от 17 000 рублей.

ДОСТОИНСТВА:

• понятная инструкция
• простая установка
• материал крана – латунь
• в комплекте крепеж
• высокая надежность

НЕДОСТАТКИ

не обнаружено

Gidrolock ЗАГОРОДНЫЙ ДОМ

SPYHEAT ТРИТОН 15-002

Бюджетный датчик протечек с гарантированным сроком службы в 5 лет. Подойдет для городских квартир, частных домов, дач, коттеджей. Время перекрытия воды в случае протечки – до 5 секунд. Максимальное количество датчиков, которые можно подключить к системе – 8. Цена в магазинах начинается от 10 000 рублей.

ДОСТОИНСТВА:

• быстрое перекрытие кранов в случае протечки
• индикация состояния системы
• отключение/включение воды осуществляется нажатием одной кнопки
• компактный контроллер
• гарантия 5 лет, отзывчивый сервис

НЕДОСТАТКИ

нет возможности подключения беспроводных датчиков

SPYHEAT ТРИТОН 15-002

Дополнительные советы

Не стоит экономить на Аквастоп — все устройства лучше защитить отдельно. Это наиболее актуально при трудном доступе к запорной арматуре — чаще всего в домах или дачных участках. При невозможности следить за всем, проще застраховать себя.
Защита от протечек и клапан немного отличаются. В системе защиты может вытечь немного влаги, пока не сработают извещатели

Датчик блокирует воду мгновенно.
Перед сбросом устройства не лишним будет дополнительно проверить, что причина его срабатывания устранена в полной мере.
Чтобы предохранитель правильно работал, важно учитывать направление водного потока. Необходимо, чтобы вода проходила со стороны затвора к сердечнику, но не наоборот.
Аналогичные приборы с химической основой будут лучше реагировать на небольшие течи

Однако они могут не справиться с резким увеличение напора. Им требуется немного времени, чтобы размок алебастр, да и химическая защита является одноразовой.

Другие системы защиты Аквастоп

Помимо механического клапана, существуют другие аналогичные решения. Они отличаются скоростью срабатывания, способом монтажа, последующего обслуживания и ценой приобретения.

Модель Water Block

Ее принцип работы заключается в отслеживании количества воды, которое было пропущено по системе. Устройство монтируется перед подающим воду рукавом. Регулировка требуемого объема воды производится пользователем самостоятельно при шаге 5 литров.

Для регулировки необходимо знать, какой объем жидкости требует техника. Так, если потребление составляет 50 литров, стрелку на блокировщике нужно установить на то же положение, поскольку больше воды клапан не пропустит.

Такая система сработает при мелких протечках, поскольку для нее не играет роли давление в трубе. Если появилась авария, поломка устраняется нажатием на кнопку сброса. Затем предохранитель можно продолжать эксплуатировать.

Порошковый абсорбент «Аквастоп»

Часто при покупке бытовой техники в коробке поставляется шланг с порошковым абсорбентом. Хотя такой защитный комплект чаще всего покупается в отдельности. Конструкция представляет собой систему из внутреннего канала, по которому проходит вода, и внешнего, который закрывает этот поток. Если происходит протечка, вода попадает во внешний рукав и срабатывает автоматическая блокировка.

Такое решение подходит только для избежания протечки в шланге. При течи на резьбе или в самой технике система не сработает. Это касается и небольших утечек. Еще один минус — такая система одноразовая.

Аквастоп с датчиками слежения

Аквастоп для квартиры с внешними датчиками работает по принципу «умный дом». Комплект состоит из блока контроля за работой системы и датчиков слежения. Принцип работы устройства прост — на трубах монтируются электромагнитные датчики. Когда на них попадает жидкость, на блок отправляются соответствующие сигналы об аварии. Тогда контроллер закрывает клапаны, за счет чего поток блокируется.

Производители предоставляют в комплекте максимально 250 датчиков.  Подбирать систему необходимо с учетом размеров квартиры и количества устройств, потребляющих воду. Современные системы поддерживают отправку уведомлений на телефон владельца. Подключить датчики к основному блоку можно как по проводам, так и через Wi-Fi.

При выборе такого типа оборудования следует знать, что для него нужно наличие ровных полов. Если нет, вода может течь наклонно, а датчик не отправит сигнал тревоги.

Система поддерживает дальнейшую эксплуатацию, если возникла авария. Если датчики правильно установить, Аквастоп будет реагировать даже не мелкие протечки. Поэтому такие системы довольно эффективны.

Как работают системы защиты от протечек?

Такое оборудование имеет определенное название: это СППВ — система предотвращения протечек воды. Такой комплект можно без преувеличения назвать самым эффективным способом борьбы с всенародным «стихийным бедствием» — потопом, случающимся неожиданно. Постоянная проверка состояния труб и сантехнических приборов еще не гарантия того, что протечка обнаружится вовремя, однако СППВ поможет уберечь мебель, напольные покрытия, даст шанс предотвратить «разборки» с соседями, а значит, сохранит нервы и деньги.

На российском рынке есть довольно большой выбор таких систем. Одни являются достаточно простыми конструкциями, поэтому имеют приемлемую цену, другие, напротив, технологичнее, потому обходятся дороже. В обоих случаях принцип работы одинаков: если на датчик попадает влага, то защитная система в течение 2-10 (или более) секунд успевает заблокировать подачу воды, поэтому «вселенского» затопления хозяевам удается избежать.

Элементы устройства

Помимо датчиков (круглых, прямоугольных), сигнализирующих о ЧП, большинство систем защиты имеет еще несколько основных элементов. К ним относятся:

• контроллер (блок или модуль управления), получающий и обрабатывающий информацию от датчика;
• краны, оснащенные сервоприводом (электроприводом), они быстро перекрывают подачу воды;
• сигнальное устройство, которое оповещает жильцов дома или квартиры о ЧС.

В некоторых системах присутствует модуль GSM, он передает сигнал «тревоги» на мобильный телефон.

Чтобы датчик сработал, он должен намокнуть, однако нескольких капель воды для этого недостаточно. Поверхность прибора обязана полностью покрыться влагой. После того как это произойдет, контакт его замкнется, а радиосигнал начнет передаваться контроллеру.

Последнее устройство выполняет сразу две функции: включает электропривод и одновременно начинает оповещать о возникшей протечке. Снова открывает краны блок управления только тогда, когда от датчиков поступает сигнал о том, что они стали сухими, а значит, авария успешно устранена.

Устройства могут быть проводными или беспроводными. В первом случае датчики соединяются непосредственно с контроллером, поэтому прибор может «видеть» их. Беспроводные удобнее в монтаже, однако работоспособность такой защитной системы придется регулярно проверять.

Места установки защитных систем

Все элементы фиксируют на «своих» местах. Датчики располагают там, где в случае потопа может появиться вода: под ванной, раковиной, под стиральной машиной и/или на полу за унитазом, под потенциально опасными соединениями. Блок управления помещают на стену. Если выбрана проводная конструкция, то расстояние между ним и датчиками ограничивает длина проводов.

Краны-отсекатели ставят после счетчиков. Большинство систем может работать как от сети, так и от батарейки 12 В, есть только беспроводные модели. Плюс последнего варианта — безопасное использование в «законно-мокрых» помещениях, универсального — возможность перехода на автономную работу при отсутствии электричества.

Зачем нужно и как установить?

Если человек по каким-либо обстоятельствам не может постоянно присутствовать дома, а полагаться на случай не хочет, то верное решение – застраховать квартиру и платить по 5-7 тыс. руб. в год. Однако лучше вложиться один раз в покупку системы защиты от протечек воды и забыть про времена, когда мысли о потопе заполоняли голову.

Устройство работает так: на системный датчик попадает вода, за несколько секунд сигнал поступает на главный блок управления и происходит закрытие кранов в помещении. Система безотказна и работает всегда при любой ситуации, исключение – если при монтаже оповестительного прибора человек допустил грубую ошибку. Тогда произойдет задержка сигнала, и комната будет подтоплена. Поэтому если опыта установки аналогичных приборов нет, то лучше вызвать специалиста, который произведет монтаж быстро, качественно и надолго.

Этапы установки системы защиты

Первое, что важно сделать – установить шаровой кран на вводе трубопровода после ручек крана. Также вместе с этим рекомендуется произвести монтаж фильтров, так человек повысит показатель эксплуатации в 1.5-2 раза

После происходит установка бесперебойного питания, чтобы прибор мог функционировать в условиях отсутствия электрической энергии. Тем более в режиме покоя потребление электричества составляет 3 Вт, а в рабочем состоянии доходит до 12 Вт.

Монтаж датчиков

Закрепление датчика в полу контактами вверх – усложняет систему защиты, начинают срабатывать ложные сигналы, а в некоторых случаях устройство выходит из строя. Если человек установит прибор над полом, разместив контакты снизу, то устройство сработает, когда на полу уже будет лужа.

Есть как минимум 7 мест, где датчик будет полезен:

• Под сомнительными шлангами. Чаще это гибкие элементы, которые не выделяются прочностью и долговечностью.
• Низкая точка. Идеальных полов нет, в любом доме есть маленькие неровности. Задача пользователя – найти низину и произвести монтаж датчика. Вода начнет туда стекать, и устройство сработает.
• Разместить под стиральную машину или сливной шланг. Класть рядом прибор не рекомендуется, есть вероятность, что тогда вода до него не дойдет, и он не сработает.
• Хорошее место – под отопительным котлом, радиатором и т.п.
• Также некоторые устанавливают оборудование вблизи насоса или бойлера.
• Рядом с водяными системами такими как: раковина, унитаз, душ и т.п.
• На кухне устройство располагается под сифоном.

Кроме представленных примеров, популярный способ — «установка в пол». Этот способ рекомендуется не только сантехниками со стажем работы от 10 лет, но и производителями защиты

Здесь важно разместить устройство в месте с большим скоплением воды. При этом расположение контактных элементов должно быть над полом примерно на 3-4 мм

Такая точность нужна, чтобы исключить ложное срабатывание. Когда производится установка проводного сигнального устройства, ведущий элемент прячут в гофрированную трубу.

Проводные или беспроводные?

Беспроводные датчики устанавливают в помещениях, где начался ремонт или если владелец предпочитает современные приборы. Еще радиодатчики монтируются в помещениях, куда даже теоретически невозможно проложить провода.

Контроллер важно монтировать в сухом месте, так как он осуществляет питание всех компонентов. Существует два варианта: проводные и беспроводные

Однако в процессе ремонтных работ можно спрятать провода под стенкой. Надежный способ – применять базовую часть с проводными датчиками и подключить к системе несколько беспроводных. Благодаря этому безопасность будет на высоком уровне.

Установка контроллера

Монтаж контроллера состоит из 5 этапов:

1. Сверлятся отверстия в месте, где будет располагаться коробка прибора.
2. С помощью строительных инструментов делаются канавки для проводов, которые доходят до каждого проводного элемента.
3. Происходит крепление установочной коробки.
4. Контроллер подготавливается к монтажу. Этот процесс займет мало времени, достаточно открыть передний корпус и соединить провода способом, который указан в прилегающей инструкции. После выполнения этого мероприятия прибор крепится парой винтов к установочной коробке.
5. Рамка и передний корпус ставятся обратно.

Если во время монтажа, человек не допустил ошибок, то защита будет работать в течение длительного времени. В стандартном режиме, когда потопа нет, оповестительный сигнал горит зеленым цветом. Когда вода начинает заполонять пол, то цвет резко меняется на красный, появляется звуковой сигнал, а электрический кран блокирует поступление воды.

Место установки датчиков протечки

Схема установки датчиков протечки

Устанавливают датчики в местах наиболее вероятного появления протечек: под стиральной машиной, на полу за унитазом, вод ванной и раковиной. Соединение датчиков с блоком управления может быть проводным и беспроводным. Беспроводные удобнее, но их работоспособность нельзя контролировать. Проводные датчики подключаются к блоку управления проводами, что может создавать некоторые неудобства, но при этом контролер «видит» датчики и передаст предупреждающий сигнал при их потере.

Блок управления располагают на стене в любом удобном месте, стремясь сократить протяженность используемых при монтаже проводов.

Отсекающие краны устанавливают на вводе воды в квартиру сразу после счетчиков. Система может работать от обычной электрической сети напряжением 220В ( что считается небезопасным) или (предпочтительнее) от источника питания напряжением 12 В.
