Клеммники wago. как правильно пользоваться

Характеристики Wago

Клеммники Ваго применяются как в бытовой электропроводке, так и в промышленных аппаратах. Это объясняет широкий перечень их технических характеристик.

Проводящая часть соединителя изготовлена из меди. Этот материал хорошо проводит электричество без существенных потерь на тепло. Медь покрывается тонким слоем мягкого оловянно-свинцового припоя. Его задача — максимально улучшить электрический контакт с проводкой.

Габариты клеммников ваго

Изоляция клеммника выполнена из устойчивого к перегреву материала. Он кратковременно выдерживает температуру до 200 °C. Это свойство необходимо с точки зрения требований пожарной безопасности.

Популярные виды клеммников

Компания Wago производит и постоянно совершенствует клеммы для разных видов соединений. Самые востребованные у мастеров:

• неразъемные (одноразовые) Push Wire. Серии 773 и 2273. Есть модификации с наполнением специальной пастой для соединений наподобие алюминий-медь и алюминий-алюминий, и сухие – для соединений медь-медь. Пасту можно приобрести отдельно и самому заполнить клеммник;
• разъемные (многоразовые) Cage Clamp. Серии 222 и 221. Сделаны в виде клипс, где провод зажимается посредством наружного рычажка. Перед установкой провода он поднимается, обеспечивая доступ жилы к контакту, после чего рычажок опускается, фиксируя кабель. Клеммы 221-й серии от 222-й отличаются уменьшенными на 40% размерами;
• разъемные (многоразовые) Fit Clamp. Серия 224. Зажим устроен так, что прокалывает изоляцию провода при монтаже.

Для осветительного оборудования

Для подключения светильников и другого навесного съемного оборудования удобно использовать зажимы 224-й серии, так как они не требуют предварительной зачистки конца кабеля от изоляции. С их помощью можно соединять одножильные и многожильные провода, в том числе и тонкие. С ними не нужно использовать дополнительные инструменты. Это удобно при работах на высоте со стремянки.

Основные варианты соединения проводов

Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.

Вариант соединения при помощи клемм

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.

Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

• простая технология;
• доступные материалы.

Минусы:

• нельзя соединять провода из алюминия и меди;
• не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Скрутка проводов

Пайка

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Варианты соединения

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Способ сварки

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Опрессовка проводов

Клеммы для соединения проводов

Существуют разные соединители для электрических проводов и один из простых вариантов – клеммные колодки.

Клеммная колодка состоит из пластикового корпуса с запаянной пластиной или металлическим гнездом. Между пластинками или в гнездо устанавливается оголенный проводник, зажимающийся винтом. После затягивания винта следует убедиться в прочности конструкции. Для этого рекомендуется подергать проводник.

Стоит учитывать, что места соединений не изолируются, поэтому использовать клеммные колодки можно только в помещениях с нормальным уровнем влажности.

Плюсы этого способа:

• быстрота и простота применения;
• небольшая стоимость;
• не требуются специальные навыки;
• можно соединять кабели с разными диаметрами.

Из минусов стоит отметить то, что соединения в клеммных коробках необходимо периодически подтягивать.

Использование клеммных зажимов позволяет избежать соприкосновения разных материалов в проводах. Поэтому таким способом можно выполнить соединение алюминиевых и медных проводов между собой. Клеммные колодки бывают пружинными, винтовыми и ножевыми.

Для прочного соединения применяются разные варианты клемм

Преимущества и недостатки

Подобные приспособления действительно облегчают и ускоряют работы по электромонтажу. Имеет смысл объединить все преимущества в список, прежде чем решать, подойдет ли подобный тип соединения для каждого конкретного случая. Итак, плюсы клеммников wago:

Wago является быстро и легко монтируемым приспособлением. Необходимо лишь зачистить провод. Причем зачищенная часть требуется намного короче, чем при монтаже на скрутках

Фиксация занимает считанные секунды, что очень важно для электрика.
Благодаря специальному пластиковому корпусу дополнительного изолирования соединения не требуется.

Размеры тройного соединителя ваго 222 серии

Монтировать можно провода с различным сечением, а также и изготовленные из разных металлов (медь и алюминий). Контакт не окислится со временем, а значит, соединение не потеряет своей плотности, и не будет нагреваться.
Удобный и простой демонтаж. Если была использована клемма wago 222 серии раскоммутировать распределительную коробку так же легко, как и смонтировать

Особенно это важно при использовании ломкого алюминиевого провода, которого редко хватает на скрутку во второй раз.
Прозвонить провода, найти фазу можно не размонтируя соединение, для этого в клеммнике имеются специальные отверстия, куда свободно входит щуп мультиметра.
Монтаж получается очень эстетичным, что также немаловажно, так как если в распределительной коробке все аккуратно расположено, то и при последующем добавлении потребителей или перекоммутировании, разобраться в проводах будет намного проще.
Доступность монтажа даже при условии, что провода очень короткие и полноценная скрутка невозможна.
Подобные приспособления не требуют обслуживания в процессе эксплуатации, а потому экономичны в плане затрат на периодические проверки.

Что же касается недостатков, то можно назвать всего один, который присущ, наверное, любому соединению. Это необходимость легкого доступа к ним. Ну а так как это не критично, то можно считать, что недостатки совсем отсутствуют.

Сфера использования клеммников Wago

При монтаже электропроводки в масштабах больших объектов и маленьких помещений возникает необходимость соединения отрезков питающих кабелей в узловых точках. Для этого монтируются распределительные щиты и распаечные коробки, в которые заводятся концы проводов и там коммутируются в необходимом порядке.

Поэтому соединению частей электропроводки уделяется особое внимание. Одним из способов является скрутка с последующей спайкой и намоткой слоя изоляционной ленты

Метод надежный, но трудоемкий и занимающий много времени. Для ускорения этого процесса без потери качества соединения были придуманы различные виды коннекторов, которые еще называют клеммниками. Чаще всего это винтозажимные конструкции в полимерном токонепроводящем корпусе.

Компания Wago придумала другой механизм и предлагает широкую линейку монтажных элементов для промышленных и бытовых объектов:

• клеммы для монтажа на DIN-рейку;
• установочные клеммы для распределительных коробок;
• съемные соединители;
• клеммы для полевого монтажа.

Для работ по разведению электрической сети с напряжением до 380 В, с нагрузкой по цепи до 7 кВт и током до 32 А удобно использовать зажимы “Ваго” с возможностью коммутирования проводов диаметром от 0,75 мм до 4 мм. Недавно появились зажимы для проводки с сечением жилы до 6 мм.

Клеммники Wago используются в разных сферах.

Какими бывают клеммы Wago

Сначала о принципе действия. Во всех клеммах Wago соединение осуществляется медной пластиной, покрытой специальным антикоррозионным составом. Пластина прижимается зажимом из хромоникелевой стали. Пружина зажима саморегулируется так, что проводники разной толщины прижимаются с одинаковой силой для надежности контакта. Все это устройство находится в пластиковом корпусе, не поддерживающем горения. Поэтому короткого замыкания и пожара можно не опасаться.

Теперь о разновидностях клемм. В первую очередь, клеммы делятся на неразъемные (одноразовые) и рычажные (многоразовые). В неразъемных клеммах серии 773 используется плоско-пружинный зажим. Он дает возможность вставить одножильный или обжатый специальным наконечником многожильный провод внутрь клеммы и надежно зафиксировать контакт – но лишь один раз. Количество гнезд для подключения проводов – от 2 до 8. Максимальное напряжение – 400 В, максимальный ток – до 24 А.

Специально для пытливых: да, запас надежности даже одноразовых клемм позволяет аккуратно вынуть (выкрутить) провод и вставить его обратно. И даже не 2 раза, а несколько. Но имейте в виду: с каждым повторным «входит и выходит» качество соединения резко падает. Хотите устроить пожар из-за грошовой клеммы? Безумству храбрых поем мы песню…

Уж если контакт надо будет разомкнуть, лучше использовать рычажные клеммы:

• Для контроля соединения серия 221 имеет прозрачные корпуса.
• Клеммы серии 243 предназначены для низковольтной проводки толщиной не более 0,8 мм.
• Серия 273 допускает применение проводов сечением до 4 кв.мм и подойдет для большинства видов квартирной проводки.
• Но если есть сомнения – используйте клеммы серии 222 — универсальные устройства, рассчитанные на большие токи.

В принципе, все они очень компактны, поэтому их с успехом используют при подключении люстр, монтаже распределительных коробок и в других местах, где надо сэкономить место.

И да: в линейках как одноразовых, так и многоразовых клемм есть специальные серии, рассчитанные на соединение меди и алюминия. Напомним, что напрямую их соединять категорически запрещено: в результате образуется электрохимическая пара, контакт греется, выходит из строя, возникает короткое замыкание и пожар. В спецклеммах для соединения используется проводящая паста – такой контакт абсолютно безопасен.

Небольшое видео о клеммах Wago можно посмотреть здесь:

Как можно соединять проводку

Делают это несколькими способами. Выбор метода зависит от толщины, числа жил и металла проводника, вида изолирующего материала и условий эксплуатации соединения.

На практике провода соединяют:

1. Скруткой. Способ простой, не требует специальных инструментов — выполняется с применением плоскогубцев и ножа. Обеспечивает надежное соединение, хорошо сопротивляется вибрации. Не рекомендуется для скручивания разных по диаметру проводников. Не подходит для жил из различных материалов, многожильных кабелей.
2. Сваркой. Метод, как и клеммные зажимы, отличается надежностью, прочностью, долговечностью соединения. Обеспечивает полное сливание проводников, оптимальное сопротивление места сращивания.
3. Пайкой. Относится к надежным и прочным видам соединений. Гарантирует эффективную работу механизмов, безопасность людей, которые их эксплуатируют. Подходит для устройств, не нагревающихся сильно при работе.
4. Опрессовкой с использованием гильз. Способ, чем отличаются и соединительные клеммы, доступный для бытовых условий, простой.
5. С применением болтовых контактов. Метод обеспечивает надежное соединение жил из разного металла.
6. Винтовыми, пружинными клеммами или клеммными колодками.

Скрутка. Концы соединяемых жил зачищают, снимая изоляцию на участке длиной не меньше 5 см. Зажимают пассатижами и, выполняя вращательное движение, перекручивают. Скрутку загибают в сторону и изолируют, обматывая плотно изолентой или закрывая термоусадочной трубкой.

Watch this video on YouTube

Пайка. Начинается процесс с зачистки и скрутки проводов. Затем подвергают лужению канифолью и заполнению припоем. Последний — свинец или олово при пайке медных проводов; цинк с медью, алюминием или оловом — алюминиевых.

Сварка. Соединение проводников возможно одним из ее видов:

• лучевой;
• дуговой;
• плазменной;
• точечной;
• ультразвуковой;
• торсионной.

Метод сложный, предполагает использование сварочного аппарата, требует от электромонтажников соответствующей квалификации.

Опрессовка гильзами. В методе используют гильзы из мягкого металла. В них заводят зачищенные концы жил, затем трубку обжимают в тисках или плоскогубцами.

Соединение клеммами, клеммными колодками. Способ, наиболее легкий в реализации, обеспечивает надежный монтаж электросети. В нем используют простые клеммы для соединения с корпусом из диэлектрика и соединительного элемента из латунного сплава или меди. Метод позволяет соединять проводники из разных металлов без их непосредственного контакта.

Клеммники Вага, характеристики

При проведении электромонтажных работ часто возникает проблема соединения вместе сразу нескольких проводов. Можно воспользоваться методом скрутки и спайки проводов, но такое соединение будет ненадежным и небезопасным. Место соединения в последствии может нагреваться и даже стать причиной возгорания проводки. Кроме того, соединение медных и алюминиевых проводов методом скрутки не допускается. Клеммы немецкого производителя WAGO избавляют от данных проблем и отличаются между собой по характеристикам.

В отличие от скруток и спаек, клеммники Ваго позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Работа с клеммами Wago не требует использования дополнительного инструмента. После зачистки провод просто вставляется в клеммник и фиксируется в нем.

Главная конструктивная особенность клеммников WAGO заключается в отсутствии традиционного винтового зажима. Принципиальное отличие безвинтового клеммника заключается в том, что при его монтаже не требуется каких-либо инструментов и навыков. Провод легко вставляется на свое место и надежно зажимается пружиной.

Внутренняя конструкция клеммы WAGO

Клеммы доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, а также многоразовые, в которых он фиксируется путем отведения специального зажима. Клеммы WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0-2,5 кв. мм. или три проводника сечением 2,5-4,0 кв. мм. А клеммники для светильников соединяют 2–3 проводника сечением 0,5-2,5 кв. мм.

Клеммы WAGO 2273 серии предназначены для однократного соединения и только одножильных проводников. Используются для соединения и ответвления одножильных проводников из алюминия и меди или многожильного медного провода с наконечником в электрических цепях переменного тока. Применяются в распределительных коробках. Имеют надежную защиту от случайного прикосновения к токоведущим частям соединения.

Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Клеммы WAGO 224 серии используются для подключения люстр, бра, соединяет 2, 3 зачищенных медных и алюминиевых проводника от 0,5 мм2 до 2,5 мм2, как одножильных, так и многожильных. Предусмотрена возможность измерения электрических параметров цепи без нарушения изолированности соединения.

Клеммы WAGO 222 серии предполагают многоразовое использование. Для фиксации проводов используются специальные оранжевые рычажки. Они позволяют с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи. Эти клеммы предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.

Для того, чтобы подсоединить проводник, нужно поднять оранжевый рычажок вверх до фиксации. При этом открывается окно для ввода проводника, затем необходимо ввести проводник со снятой изоляцией во входное отверстие клеммы и опустить рычажок в исходное положение. При этом становится невозможным самопроизвольное отсоединение проводников от клеммы.

Клеммы WAGO 243 серии предназначены для соединения медных одножильных проводников. Они широко используются в распределительных коробках слаботочных цепей систем видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других. За счет пазов могут собираться в блоки из нескольких клемм.

Клеммы WAGO 862 серии используют для соединения медных одножильных и многожильных проводников. Применяются при подключении различных приборов и устройств. Крепятся на ровную поверхность при помощи саморезов.

1. Преимущества клемм WAGO:
2. Быстрый и легкий монтаж за секунды.
3. Соединение не требующее дополнительной изоляции.
4. Возможность соединять проводники различного сечения из различных материалов.
5. При необходимости соединение может быть легко переделано.
6. Возможность производить диагностику цепи без её разрыва.
7. Аккуратность монтажа, соединение в стесненных условиях или если доступная часть провода слишком коротка.

Достоинства клеммников

Wago клеммники обладают внушительным рядом преимуществ:

1. Во время эксплуатации они не требуют никакого технического обслуживания.
2. Для каждого из соединяемых проводов имеется отдельный клеммный зажим.
3. Соединение не требует дополнительной изоляции.
4. Во время эксплуатации самозажимные клеммники такого типа абсолютно безопасны, так как полностью исключают возможность прикосновения человека к токоведущим частям.
5. В месте контакта соединение газонепроницаемо, что исключает любую возможность окисления оголённых жил.
6. Для соединения проводов с помощью таких клеммников, электрику не нужно прилагать какие-то дополнительные усилия либо обладать специальными знаниями и навыками. Монтаж отличается быстротой и аккуратностью, не нужно пользоваться даже элементарной отвёрткой. Это является огромным преимуществом в тех случаях, когда проводку приходится монтировать в труднодоступных местах и больших объёмах, либо работать в условиях плохой освещённости.
7. Зажим соединительный Ваго обладает компактными размерами.
8. При необходимости соединение можно с лёгкостью переделать.
9. За счёт пружин клеммники Вагo обладают ударопрочностью и высокой виброустойчивостью.
10. Выдерживают избыточную влажность, воздействие агрессивной среды (к примеру, ГСМ) и высокую температуру (так как изготавливаются из материалов категории трудновоспламеняемых).
11. Так как пружинные клеммы подстроены под определённое сечение жилы, то прилагаемое зажимное усилие является оптимальным. Благодаря этому исключена вероятность температурной деформации или повреждения проводов. Таким образом, клеммы Wago обеспечивают надёжное контактное соединение на весь период эксплуатации.
12. В распределительной коробке с такими соединителями всегда гарантированы порядок и эстетичный вид.
13. Ну и, конечно же, плюс, которым обладают все клеммники – возможность соединения проводов из разных металлов (к примеру, медь+алюминий).

Единственным минусом можно назвать то, что соединители должны располагаться в местах, доступных для осмотра и работ в любое время. Но таким недостатком обладают не только ваговские клеммы, он присущ абсолютно всем разъёмным соединениям.

Серия 222 – только медь!

Это многоразовые зажимы с рычагом. Они бывают на 2, 3 и 5 гнезд. На их корпусе имеется технологическое отверстие под контрольные приборы (токоискатель, мультиметр). Серия предназначена для жестких и гибких проводов с сечением жил от 0,08 до 2,5 кв.мм. Также зажим подходит для очень гибких проводов с тонкопроволочной жилой до 4 кв. мм, имеющих класс гибкости 5 и 6.

Wago 222 предназначены только для использования с медными проводами. На корпусе клеммника имеются надписи с информацией о токах нагрузки. По бокам указаны данные по стандартам Япония и США, где в сети подается напряжение 110В. Для европейских стран и России информация о токах указывается снизу. На корпусе зажимов выбито, что они могут применяться на проводах с сечением до 2,5 кв. мм с током нагрузки до 24А. При использовании очень гибких проводов 4 кв. мм допускается ток 32А.

Важным условием электромонтажа является введение в корпус зажима прямой жилы без изгибов и следов окиси. Она должна быть зачищена от изоляции на фиксированную длину 10 мм, что указывается на обратной стороне клеммника.

При отсутствии стриппера зачистку можно сделать вручную и проконтролировать ее длину приложив конец провода к специальной метке на обратной стороне зажима, которая есть на любой серии. Если зачистить слишком коротко, то изоляция попадет в зажим и контакта не будет.

Если перестараться с длиной, то чистая жила будет выступать из клеммника, что грозит поражением током.

Достоинства соеденительных клемм Wago

достоинство пружинных клеммных соединенийПружинные клеммы Wago обладают множеством преимуществ, среди которых:

1. Качество контакта этой клеммы не зависит от квалификации мастера, который выполнял проводку.
2. Возможность довольно быстрого подключения без использования специализированного инструмента.
3. Прекрасная защита от случайного прикосновения к токонесущим поверхностям.
4. Высочайшая надежность контактов.
5. Возможность внесения изменений в проводку, не нарушая соединения.
6. Наличие отдельного гнезда для каждого провода.
7. Высокая виброустойчивость и ударопрочность.
8. Автоматическое регулирование усилия зажима на провод.
9. Отсутствие необходимости в уходе и специальном обслуживании.
10. Электрические проводники в этих клеммах обладают прекрасной устойчивостью к повреждениям.
11. Клеммы обладают сертификатом «Ростеста» и разрешением от Госэнергонадзора.
12. Прекрасное соотношение качества и цены.

зажим провода В процессе монтажа провод с изоляцией вставляется в плоско-пружинный привод до упора в соответствующее отверстие, и в этот момент появляется оптимальное давление на контакт, которое не зависит от площади сечения проводника. Плоско-пружинный механизм прекрасно прижимает жилу провода к шине, что полностью исключает ее самопроизвольное отключение. Для осуществления необходимых измерений в корпусе клеммы есть специальное отверстие, которое обеспечит доступ и визуальный контакт к электрической шине. При правильном соединении клеммы, полностью исключается возможность прикосновения к элементам, находящимся под напряжением, а также возникновения короткого замыкания.

надежный зажим провода

При возникновении необходимости можно разобрать электрическое соединение, достаточно просто легким движения вытащить провод, слегка его повернув. Для того чтобы извлечь гибкий проводник, необходимо слегка сжать клемму, затем потянуть за провод. Клеммы WAGO позволяют довольно быстро выполнить перекоммутацию электроцепи без дополнительной зачистки изоляции.

Пример 3. Ремонт распределительного узла

В этой (коробкой не поворачивается назвать) … В этом кубле проводов есть всё – и ввод из подъезда (проводки тоньше полторашки, переходящие в алюминий, переходящий в ШВВП с однослойной изоляцией, и провода жесткие, и гибкие, и медь, и люминь.

Как это работало? Не знаю. Хозяин вызвал меня, когда сам устроил КЗ, и пол квартиры осталось без напряжения. При этом подъездный советский автомат 25А не сработал, что закономерно.

Я временно восстановил питание (отгорели провода), применив два Ваго (222 и 773, можно рассмотреть в верхней части фото):

Ремонт старой алюминиевой электропроводки. Самое ужасное, что люди жили с этим много лет, это было просто заляпано штукатуркой, и автомат стоял на 25А!

Через пару дней пришёл ещё раз, для начала выкинул всё лишнее, и разобрался, что откуда и куда. Провода из подъезда тоже выкинул, буду потом прокладывать новые:

Ремонт старой алюминиевой электропроводки. Слева провода – свет туалет и питание всей квартиры. Вниз – выключатель туалет и ванная. Справа – свет ванная и питание кухни.

Теперь, используя отрезки жесткого медного провода и клеммники Ваго на разное количество и разные виды проводов, собираю схему:

Ремонт старой алюминиевой электропроводки. Снизу подходит кабель ВВГ3х2,5 из подъезда. Использованы Wago 222, Wago 773 с пастой и без.

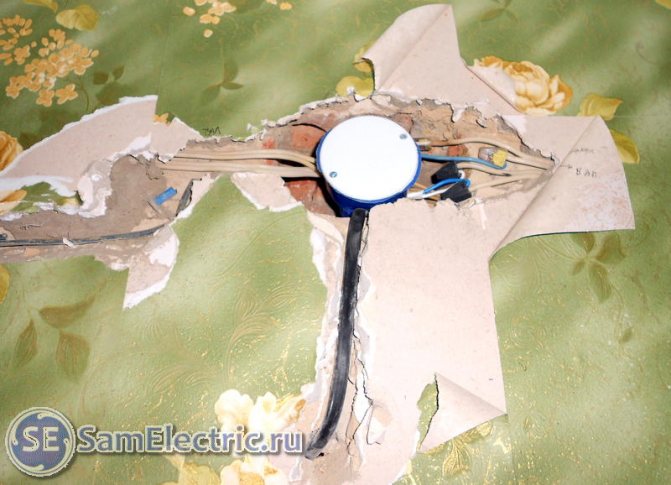

Вот что получилось в итоге:

Ремонт старой алюминиевой электропроводки. Ваго выручают здорово!

Конечно, если всё делать по уму, надо полностью менять проводку во всей квартире. Но такая задача передо мной не стояла.

Я спокоен за свою работу и эту квартиру, особенно учитывая то, что питается она теперь через автомат 16А. А самые мощные потребители – стиральная машинка и холодильник.

Внутреннее устройство

Клеммники “Ваго” представляют собой ряд зажимов для проводов, расположенных в одном корпусе и соединенных общей токопроводящей шиной. Количество зажимов соответствует тому числу кабелей, контакт между которыми может обеспечить клеммник. В разъемных их может быть от 2 до 5, а в неразъемных – от 2 до 8.

Конструкция представляет собой стальной пружинный механизм с двусоставным медным контактом, который плоской частью прилегает к вставленному зачищенному от изоляции концу провода, а вилочковой охватывает его по окружности с усилием. Регулятор подачи контакта обеспечивает одинаковую плотность соединения для всех указанных на маркировке диаметров кабелей.

Корпус коннекторов сделан из негорючих полимерных диэлектриков, что обеспечивает необходимый уровень противопожарной и электрической защиты. Почти у всех моделей та часть корпуса, где происходит зажим жилы проводки, сделана прозрачной для возможности визуального контроля.

Заключение

Теперь у меня в оперативном арсенале всегда имеется запас клемников Wago – одноразовых 773 и многоразовых 222. Рекомендую!

Одноразовые зажимы Wago 773

Многоразовые универсальные зажимы Wago 222

Кроме рассмотренных в статье, существует множество разновидностей таких клеммников – миниатюрного и мощного исполнения, на ДИН-рейку, под отвертку, и др. Например, зажимные клеммы на ДИН-рейку Wago 280. Многоразовые, провод вставляется-вынимается с помощью тонкой отвертки:

Wago 280

Wago 280. Роль инструмента играет заклепка, но лучше использовать отвертку под шлиц.

Не все они есть в свободной продаже. Более того, не все они даже есть в каталоге Ваго, который можно скачать ниже.

Самые ходовые клеммы – 222 и 773 – можно купить по почте, на китайском сайте Али Экспресс. Конечно, это не немецкий оригинал, но кто знает, что продают в магазине через дорогу?
