Вентиляторы с обратным клапаном: характеристики и тонкости выбора

Выбор по техническим параметрам

Как любое техническое устройство вытяжной вентилятор в ванную комнату надо выбирать в первую очередь по техническим параметрам. Сразу стоит сказать, что корпуса обычно делают из пластика, а сам корпус — влагозащищенным (минимальный класс защиты — IP 24). Форма и вид решетки — произвольны, цвет корпуса чаще всего белый, но есть и цветные.

Вытяжка для ванной и туалета по форме может быть разной

Кроме внешних признаков выбираем диаметр выходного патрубка вытяжного вентилятора. Его подбирают в зависимости от сечения воздуховода (лучше не заужать, так как воздухообмен упадет).

Воздухообмен

Выбирать вытяжной вентилятор в ванную комнату надо на основании объема вентилируемого помещения и кратности обмена воздуха (прописана санитарных нормах). Для ванных комнат рекомендуемая кратность равна от 6 до 8 объемов воздуха в час. Для семей считают 8-ми кратный обмен, для 1-2 человек достаточно 6-7 кратного.

Например, ванная имеет размеры 2,2*2,5*2,7 м. Перемножаем все цифры чтобы узнать объем, получаем 14,85 м3. Округляем, получаем что объем ванной комнаты 15 кубов. Считать будем восьмикратный обмен: 15 м2 * 8 = 120 куб/час. То есть при подборе производительности вентилятора его производительность не должна быть меньше 120 куб/час.

Пример кратких технических характеристик вытяжного вентилятора для ванной комнаты

Уровень шумов

Второй момент, на который надо обратить внимание выбирая вытяжной вентилятор в ванную комнату — уровень производимых шумов. Если работать вентилятор будет только днем, производимый шум должен быть в районе 30-35 дБ

Это не очень громко, на фоне других шумов не мешает. Если вентилятор в вытяжке будет работать и ночью, уровень шумов должен быть меньше 30 дБ, а лучше 20-25 дБ.

Самый бесшумный вентилятор для ванной комнаты надо искать среди радиальных моделей. Осевые за счет передачи вибрации от мотора издают более громкие звуки, но есть модели, в которых эти вибрации сведены к минимуму использованием специальных виброгасящих прокладок. Еще один способ — использование подшипников качения. Такие осевые вентиляторы для ванной и выдают как раз 22-23 дБ, что очень мало.

Также обратите внимание на такой момент, как материал воздуховода. Сам вентилятор может создавать незначительный шум, но шуметь может металлический воздуховод при движении по нему воздуха

Потому при устройстве системы вентиляции желательно использовать пластик. Если же уже есть металлический короб, снизить уровень шумов можно обклеив его звукоизоляционными материалами. Второй выход — зашить его в короб, а промежутки заполнить пористым звукоизоляционным материалом. Лучше всего для этого подходит штатная звукоизоляция из минеральных волокон. Монтажная пена, конечно, удобна в использовании, но звукоизоляционные характеристики у нее очень низкие. Не очень хороши в этом плане и пенопласт с пенополистиролом.

Потребляемая мощность

Еще один параметр — потребляемая мощность. Чем меньше этот параметр, тем меньше придется платить за электричество. С этой точки зрения более экономичны осевые вентиляторы для вытяжки в ванной комнате. За сет высокого КПД при малых затратах электричества они выдают значительный воздухообмен. Радиальные в этом плане менее выгодны: при равной производительности они тратят раза в 3-4 больше электроэнергии, но при этом воздух передается на большее расстояние.

Мощный канальный вентилятор

Также стоит помнить, что от потребляемой мощности зависит производительность вентилятора (перемещаемое количество воздуха за единицу времени). На этот параметр влияет также форма крыльчатки и другие конструктивные особенности (например, наличие подшипников качения), но чем большие объемы воздуха надо перекачивать, тем более мощный требуется вытяжной вентилятор в ванную комнату.

Виды клапанов

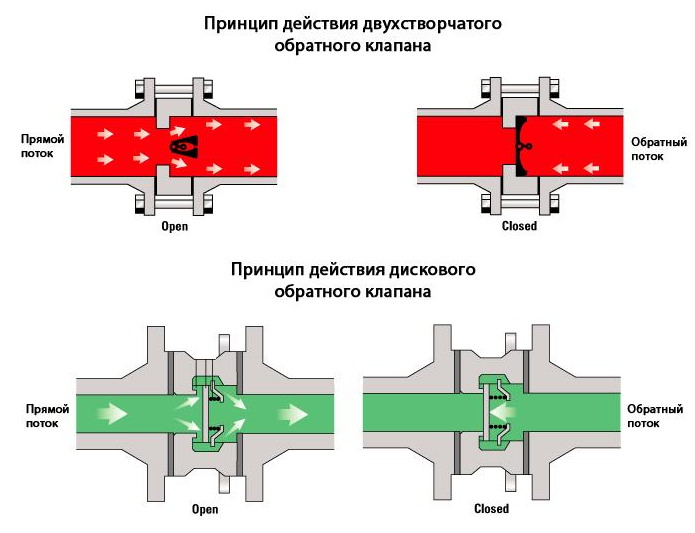

Обратный клапан

Такие понятия, как обратная тяга и обратный клапан имеют тесную взаимосвязь. Если установить вытяжку на кухне и в зимнее время отключить оборудование, то возникнет сильная обратная тяга: холодный воздух с улицы будет поступать в комнату и охлаждать её. А если в вытяжке установить вентилятор с обратным клапаном, то положение кардинально изменится в лучшую сторону.

Различают три типа обратных клапанов:

1. С электрическим или ручным управлением.
2. Самозахлопывающийся (на пружине).
3. Пассивный (изменение положения осуществляется только под воздействием прямых или обратных потоков).

Кроме того, устройства с обратным клапаном подразделяются на следующие виды:

• бытовые;
• вентиляционные диффузоры;
• круглые или квадратные канальные вентиляторы.

Управляемый

Клапаны, которые работают от электричества, являются незаменимым оборудованием для автоматизации крупных объектов. Вентилятор с управляемым клапаном снабжается датчиком углового положения заслонки. Это позволяет наблюдать происходящее в самом отдаленном конце склада или цеха. Таким образом, благодаря электрическому обратному клапану, предотвращается образование плесени, высокой влажности, затхлого запаха, а также проникновение внутрь помещения с улицы дождя и снега. На промышленных предприятиях такие вентиляторы помогают сохранить сырьё и продукцию в сохранности. Следует отметить, что многие современные бытовые модели также работают от электричества.

Самозахлопывающийся

Для вентиляции санузлов используется вентилятор, оснащенный клапаном на пружине. Для его открытия вентилятору требуется затратить некоторую энергию, что приводит к снижению КПД. Но в момент остановки лопастей пружина тут же оказывает воздействие на клапан, и он захлопывается. И, хотя он закрывается не герметично, этого вполне достаточно, чтобы защитить жильё от неприятных запахов, имеющихся в вентиляционной шахте.

Нужно учитывать, что вентиляторы, оснащенные обратным клапаном, работают более шумно по сравнению с обычными вентиляторами.

Пассивный

Данные устройства работают благодаря силе притяжения, поскольку их створки закрываются под действием гравитации. Иногда пассивные обратные клапаны используют для установки на кухне, но они считаются менее популярными по сравнению с пружинными моделями.

Монтаж вентилятора для вытяжки

Проще всего осуществлять установку внешнего осевого вытяжного вентилятора для ванной комнаты. Монтаж можно условно разделить на 2 части:

1. Механическая — установка корпуса внутри вытяжного короба и монтаж передней панели на стене.
2. Электротехническая — подключение устройства к электросети.

Каждая модель вентилятора имеет свои определённые особенности конструкции, поэтому перед началом установки необходимо внимательно изучить инструкцию. Также рекомендуется сделать несколько запросов в сети интернет, нет ли видео инструкций по установке этой конкретной модели.

Видео мастер-класс установки бесшумной вентиляции в ванной комнате:

Watch this video on YouTube

Установка бесшумного вентилятора модель ВЕНТС Силента-С в ванной комнате:

Watch this video on YouTube

Установка вентилятора в ванной своими руками

Для установки бесшумного вентилятора в ванную комнату выполняются следующие действия:

1. Снимается лицевая панель, прикладывается к месту установки (должна полностью закрыть вытяжное отверстие) и отмечается по контуру, а также в местах крепления.
2. Если для крепления используются шурупы, в плитке высверливаются отверстия.
3. Места на стене по контуру лицевой панели обрабатываются силиконовым герметиком (лучше использовать прозрачный, он не так заметен на цветной кафельной плитке). Плитка предварительно очищается и обезжиривает для обеспечения большего уровня адгезии.
4. Корпус вентилятора устанавливается в технологическую нишу вентиляционной системы. Плотно прижимается на время, чтобы силиконовый герметик приклеился. В это время можно закрутить крепежные соединения, если они предусмотрены конструкцией.
5. Устанавливается противомоскитная сетка и обратный клапан, закрепляется лицевая крышка на шурупы или клипсовые защелки.

Процесс установки вентилятора не отличается высокой сложностью

Подключение к электросети

Существует несколько вариантов подключения осевого вентилятора для вытяжки к электросети:

• выключатель расположен непосредственно на корпусе. Как правило, это шнурок, реже обычная кнопка;
• устройство подключается через контактные разъемы к выключателю электрического освещения ванной комнаты;
• линия электроснабжения вентилятора подведена к отдельному выключателю. Чаще всего используются двухкнопочные модели. Такой способ подключения более рационален, и удобен в использовании. Однако, жильцы зачастую забывают выключать бесшумный прибор;
• устройство отключается автоматически, активируясь датчиками движения или влажности, выключение осуществляется с задержкой по таймеру.

Принципиальная схема подключения устройства

Какой вентилятор лучше купить для ванной комнаты

Любой вентилятор – прежде всего техническое устройство, использующее при работе электрическую энергию. При его выборе следует опираться на основные характеристики, которые должны быть указаны в паспорте изделия.

Производительность

Назначение вентилятора заключается в быстром обновлении атмосферы в выбранном вами помещении. Для ванных комнат кратность воздухообмена принимается в пределах от 4 до 8. Этот показатель определяет, сколько раз в течение часа непрерывной работы воздуходувки должна произойти полная замена воздуха.

Для семьи из трех человек этот коэффициент следует принять равным 6. Если она живет в квартире с ванной комнатой объемом 15 м3, несложные вычисления дадут:

6 х 15 = 90

Это значит, что при выборе вентилятора надо обращать внимание на модели с производительностью не менее 90 м3/час

Размеры вентилятора

Геометрические размеры вентилятора должны соответствовать площади свободного сечения воздуховодов или вентиляционной шахты. Большинство моделей рассчитано на каналы диаметром 100 или 125 мм. Не следует забывать и о предусмотренном производителем способе крепления изделия. Посадочные отверстия прибора надо расположить напротив прочных элементов строительных конструкций или приспособить для этого специальную раму.

Безопасность

Повышенная влажность, характерная для ванных комнат, накладывает дополнительные требования к применяемому здесь электрическому оборудованию. Приборы, работающие от сети с напряжением 12 или 24 вольт, не способны причинить вред здоровью человека. Именно на них лучше остановить свой выбор, позаботившись о приобретении понижающего трансформатора. Но вытяжные вентиляторы, питающиеся от напряжения 220 вольт, также широко представлены на современном рынке.

Корпус вентилятора для ванной комнаты должен надежно оберегать внутреннюю начинку от попадания жидкости. Оборудование с классом защиты IP24 желательно устанавливать дальше 60 см от душа. Для класса защиты IP25 это ограничение не применяется.

Уровень шума

Громкие звуки мешают отдыху жильцов и вызывают раздражение. Считается, что уровень шума бытовых приборов, установленных в квартире, не должен превышать 55 дБ. Естественно, что для достижения комфортных условий лучше купить модель с минимально возможным значением данного показателя.

Дополнительные функции

Некоторые модели современных вентиляторов для ванной обладают дополнительными возможностями. Они способны взять на себя функции контроля, что благотворно сказывается на улучшении качества нашей жизни.

Датчик влажности

Это устройство само отслеживает уровень относительной влажности окружающей атмосферы. При достижении критической отметки происходит автоматическое включение вентилятора. Он остановится после замены воздуха на сухой. При наличии такой опции в ванной комнате никогда не появится грибок или плесень. Дает она и экономию расхода электроэнергии, поскольку полностью исключает риск оставления вентилятора во включенном состоянии на длительный срок.

Датчик движения

Такой прибор сам замечает появление человека и замыкает пусковую цепь. Настройки обычно позволяют задать необходимое время после прекращения движения, через которое происходит выключение электродвигателя.

Встроенный таймер

Эта функция осуществляет связь с системой освещения ванной комнаты. Она сама включит вентилятор в момент загорания ламп и остановит вытяжку через определенное время после выключения света. Так вы сбережете затраты на электроэнергию и собственные нервы.

Реверсивные и приточные вентиляторы

Иногда необходимо не выгонять воздух наружу, а наоборот, позаимствовать его с улицы. Такая необходимость возникает из-за широкого распространения пластиковых окон, которые очень плотно закрывают доступ воздуха с улицы. Из-за этого вытяжная вентиляция работает плохо или почти не работает. Приточный воздух может быть отфильтрован от уличной пыли, копоти и мусора растительного происхождения (пыльцы, пуха).

Как и вытяжной, приточный также часто имеет обратный клапан. Воздух может дополнительно подогреваться в холодное время или ионизироваться для обеззараживания. На эту тему есть неплохое видео:

Есть приточная система обходящаяся без вентиляторов. Видео на эту тему:

Реверсивный имеет двигатель, который может вращаться не только в одну сторону. Соответственно, он может работать и как приточный, и как вытяжной, что делает его весьма универсальным. (Улитка не может эффективно использоваться как реверсивный вентилятор.) Свойство реверсивности уже не позволяет в таких вентиляторах использовать простые обратные клапаны. Вместо них используют жалюзи с электромеханическим приводом, что приводит к заметному удорожанию устройства.

Вентилятор в кухонную вытяжку, если только она не укомплектована собственным вентилятором, целесообразно приобрести канального типа и вставить его в середину воздуховода, который идет от зонтика (вытяжки) к выходному устройству. Также следует понимать, что он со временем будет основательно загрязнен копотью и маслом, а значит, его конструкция должна позволять легко разбирать его и подвергать очистке.

Конструкция обратного клапана

Вытяжное устройство

Для изготовления бытовых вентиляторов используется преимущественно пластик. Промышленные выполняются из металла и отличаются большей стоимостью, мощностью и весом. Вентилятор с обратным клапаном представляет собой конструкцию, которая состоит из:

1. Корпуса.
2. Крыльчатки.
3. Двигателя.
4. Обратного клапана.

Обратный клапан изготовлен из таких частей:

1. Корпус.
2. Створки, вращающиеся на оси.
3. Ограничивающие полукруглые выступы.
4. Пружина кручения возвратного действия, предназначенная для отбрасывания заслонки на место во время прекращения работы вентилятора. Данный элемент присутствует только на самозахлопывающихся клапанах.

Обзор моделей и цены

Мы предлагаем вашему вниманию обзор лучших моделей бесшумных вентиляторов для ванной комнаты, оснащенных обратным клапаном:

Модель	Мощность, Вт	Воздухообмен, м3/час	Уровень шума, Дб	Особенности	Средняя цена, руб.
VENTS 100 Квайт	7.5	97	25	— гарантия 5 лет	1600
Soler & Palau SILENT-100 CZ DESIGN 3C	8	75	26	— набор цветных сменных полосок для корпуса	4500
Soler & Palau SILENT-100 CMZ	8	95	26	— шариковые подшипники, не требующие обслуживания	2300
Soler & Palau SILENT-100 CMZ DESIGN 3C		80	26	— шнурок-выключатель	2500
VENTS 100 Квайт Т	7.5	97	25	— таймер отключения	2300
VENTS 100 Квайт ТН	7.5	97	25	— датчик влажности	3100
VENTS 100 Квайт ТР	7.5	97	25	— таймер включения; — датчик присутствия	3100
Soler & Palau SILENT-100 CRZ DESIGN-3C	8	85	26	— таймер включения; — набор цветных сменных полосок для корпуса	4800
VENTS 100 Квайт-СТАЙЛ	7.5	90	26	— необычный дизайн корпуса; — гарантия 5 лет	1700
VENTS 100 Квайт ВТН	7.5	97	26	— таймер включения; — датчик уровня влажности	4140

Приборы для вентиляции со встроенными обратными клапанами

Антивозвратный клапан может быть составной частью многих устройств для естественной и принудительной вентиляции. Рассмотрим несколько примеров.

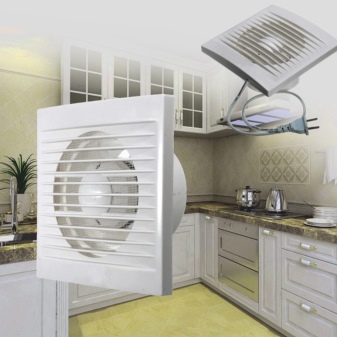

Вытяжные вентиляторы с обратным клапаном

Новые модели вытяжных вентиляторов с обратным клапаном могут работать практически бесшумно благодаря особенностям конструкции с применением вкладышей, гасящих вибрацию. Небольшие подшипники устройства обработаны «вечной» смазкой, которая не нуждается в периодическом обновлении. Все детали корпуса исполнены из прочного долговечного пластика, который не боится ни высоких температур, ни влажности. Минимальный гарантийный срок работы вентиляторов на вытяжку с обратным клапаном – три года.

Схема устройства вентилятора

В вентиляторах могут быть установлены три вида клапанов:

• с ручным или автоматическим управлением;
• на пружинах;
• механические (изменяющие направление лепестков по давлением воздуха).

Чаще всего встречаются устройства на пружинах. Пружины возвращают створки лепестков в закрытое состояние, как только вентилятор прекращает работу.

Подбирая вентилятор, обратите внимание на размеры вентиляционного выхода. На что следует обратить внимание при покупке прибора:

На что следует обратить внимание при покупке прибора:

• мощность вентилятора;
• форму обратного клапана;
• уровень шума;
• уровень энергопотребления;
• оформление.

Для вытяжки в санузле используют коэффициент мощности 6 – то есть атмосфера в помещении должна обновляться 6 раз в час

Вентиляторы могут быть накладными или внутриканальными. Внутриканальные вставляются в отверстие воздушной шахты. Чем дальше вы установите устройство в шахту, тем ниже будет уровень шума в помещении. Для небольших шахт используют накладные модели, они закрепляются на стену у вентиляционного отверстия.

Вытяжной вентилятор может быть оснащен таймером и датчиком движения. Это очень удобно, нет необходимости управлять прибором с помощью выключателя.

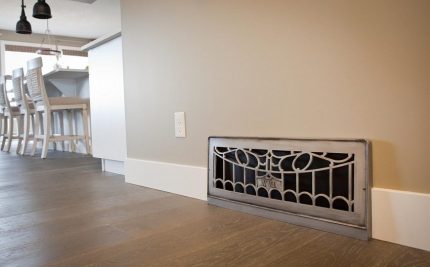

Вентиляционная решетка с обратным клапаном: устройство и назначение

Это очень простая конструкция, состоящая из декоративной решетки, фланца и самого лепестка. Вентиляционные решетки с клапанами могут быть круглыми, прямоугольными или квадратными. Для бытовых целей эти изделия изготавливают из прочного пластика.

Если решетка обычной конструкции пропускает воздушный поток в обоих направлениях, то прибор с антивозвратным устройством блокирует входящий поток

Помимо блокировки входящих воздушных потоков, такие устройства снабжаются москитными сетками для защиты от насекомых и шумопоглощающими прокладками.

Вентиляционные приборы такого типа чаще всего используют в частных домах, где вся система вентиляции объединяется в одной точке на крыше и воздух в ней принудительно выкачивается с помощью небольшого электромотора. В этом случае в каждом помещении дома устанавливаются такие решетки.

Тройники с обратным клапаном и их применение

Тройники для вентиляции с обратным клапаном используют как самостоятельный прибор для вентиляции, так и в комплекте с вытяжкой. Их используют не очень часто, бытует мнение, что для естественной вентиляции достаточно просто установки обычного антивозвратного прибора.

Так выглядит тройник для вентиляции

Тройники для вытяжки с обратным клапаном часто используются при подключении котла на твердом топливе. Такое устройство не только обеспечивает выход продуктов горения в выхлопную трубу, но и обновление воздуха в помещении.

Применение обратного клапана на вытяжке

Возвращаясь к теме вентиляции на кухни, давайте еще раз поговорим о том, что это – антивозвратный клапан для вытяжки? Об устройстве этого прибора мы уже писали, но как правильно установить его и использовать?

Есть два варианта: без тройника или с тройником.

В первом случае в вентиляционное отверстие вставляются две решетки, подходящие для подключения гофрорукава. На одну из решеток подключают вытяжку, а на вторую – антивозвратную конструкцию.  Когда вытяжка будет включена, клапан не даст воздуху из вентиляции попадать в помещение. А при отключении вытяжки будет работать естественный воздухообмен.

Такой метод позволит использовать для подключения кухонного зонта не только гофрорукав, но и прямоугольный вентканал, который обладает отличными аэродинамическими свойствами и привлекательным дизайном

Второй вариант подключения обратного клапана для вытяжки подразумевает использование уже известного вам тройника. Один выход тройника направляется в шахту вентиляции. Второй подсоединяется к гофрорукаву вытяжки, а на третий выход монтируется антивозвратное устройство. Работает такая вытяжка с обратным клапаном так же, как и первая, только выглядит иначе.

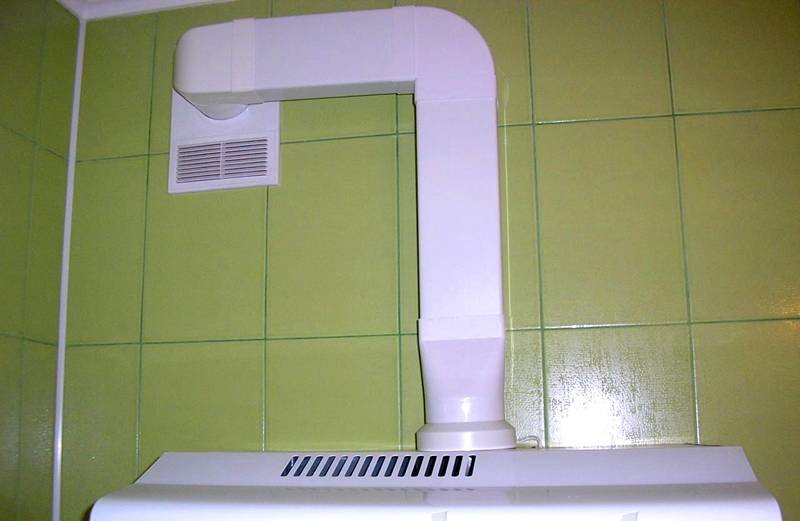

Вытяжка с тройником

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

• гравитационные одностворчатые;
• лепестковые;
• мембранные;
• бабочковые.

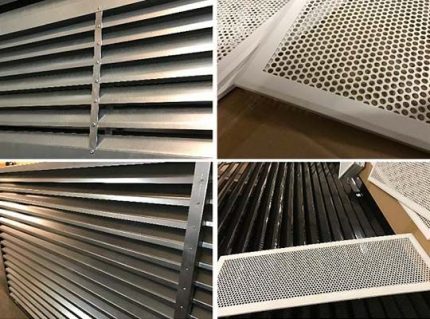

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в вентиляционных системах, где воздушный поток циркулирует естественным образом.

В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.

Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

Вентиляторы с датчиком влажности и таймером для ванной

Как правило, вентилятор в ванную комнату подключается к системе электроснабжения параллельно с выключателем света. Соответственно, функционирует он только тогда, когда помещение используется. Но чаще всего проветривание необходимо уже после того как ванной воспользовались. Наиболее эффективным способом оптимизировать свои затраты и постоянно поддерживать микроклимат в ванной комнате на необходимом уровне является использование автономных устройств управления системой вентиляции. Наиболее часто встречаются два типа приборов, используемых в вентиляторах:

таймер задержки позволяет функционировать вытяжке для ванной комнаты и туалета определенный промежуток времени, после того как будет выключен свет в помещении. Как правило, функционал таких устройств включает возможность самостоятельной настройки временного интервала. Основным недостатком таймеров является то, что они проветривают в ванную комнату одинаковый промежуток времени как после умывания рук, так и после принятия ванны.

Управление вентилятором с использованием таймера

детектор влажности обеспечивает более интеллектуальное управление вентиляцией ванной комнаты. Устройство самостоятельно включает и выключает вентилятор в зависимости от уровня влажности в помещении.

Управление вентилятором с использованием датчика влажностиCATA EXHAUST FAN — E 100 GTH модель с монитором,где отображается температура и уровень влажности

Устройство и принцип работы

Вытяжной вентилятор в ванную, оснащенный обратным клапаном, выглядит как довольно простое устройство, препятствующее обратному проникновению воздуха из вентиляционного канала. Обратный клапан, как правило, изготавливают из пластика либо нержавейки. Они состоят из трех основных деталей – рамки двух створок-заслонов и штырька, на котором крепятся створки.

Кроме обратного клапана, бесшумный вентилятор состоит из следующих деталей: Воздухозаборная решетка, аэродинамическая крыльчатка, виброгасящие вставки и двигатель.

Принцип работы обратного клапана, несмотря на то где он установлен, – в канализационной трубе или вентиляционной шахте – никоим образом не отличается. Он сделан так, что движение воды или воздуха (в зависимости от места установки) проходит только в одном направлении. При попытке направится обратно, воздух или вода будут перекрываться плотно закрытыми створками.

В действие створки приводит непосредственно воздух, что естественно делается в момент включения вентилятора. Воздух вытягивается до тех пор, пока не отключится вентилятор. Как только это происходит, створки захлопываются и преграждают воздуху обратный путь.

А теперь вкратце расскажем о некоторых особенностях устройства бесшумного вентилятора:

1. Конструкция двигателя предусматривает наличие особых виброизолирующих элементов, которые поглощают вибрации, являющиеся основным источником шума.
2. Производители очень основательно подходят к внешнему облику вентилятора. Воздухозаборная решетка имеет обтекаемую форму. Кроме этого, немаловажную роль играет и сам материал, из которого изготовлена решетка – от него зависит сопротивление воздуха.
3. Бесшумная работа основывается также на другой модели подшипников. Кроме шумопоглощения, они имеют высокую степень надежности и не нуждаются в дополнительном уходе (в частности, в смазке).

Что это такое и для чего он нужен?

Вентиляторы с обратным клапаном очень часто устанавливаются в ванных и туалетных комнатах вместо естественной вентиляционной системы. Это устройство позволяет справиться с образованием конденсата и пара во время принятия водных процедур. Особенно остро эта проблема стоит для тех, у кого естественная вентиляция не работает должным образом, а также тем, кто пользуется душем и ванной не один раз в день. Недостаток вытяжки будет провоцировать сырость, а впоследствии рост плесени и грибка, что может нанести серьезный урон здоровью жильцов.

У вытяжных вентиляторов с обратным клапаном есть свои преимущества, среди них:

• возможность монтажа в ванных любых размеров;
• хорошая сочетаемость с установленными от застройщика классическими воздуховодами;
• возможность установки не только на стену, но и на потолок;

• прочность, благодаря специальному АБС пластику;
• не пропускает неприятные запахи от соседей;
• низкий уровень шума, есть совершенно бесшумные модели;
• высокая влагоустойчивость и пожаробезопасность;
• хорошая комплектация (например, датчик влажности, движения, защита от короткого замыкания и другое);
• напряжение двигателя 12 вольт.

Но есть у этих вентиляторов и недостатки:

Высокая стоимость оборудования. Не каждый может позволить себе установить вентилятор с обратным клапаном, да еще и от известного производителя без существенных затрат

Однако срок службы этих устройств довольно большой и его стоимость окупится за счет отсутствия проблем в ванной, связанных с влажностью.
Не все модели могут обеспечить достаточное давление, поэтому при покупке вентилятора следует обратить особое внимание на этот пункт.

Нужно ли создавать принудительную вентиляцию в ванной или можно обойтись естественной?

В проектах большинства частных и многоэтажных жилых зданий предусматривалась только естественная система циркуляции воздуха вытяжного типа в ванных комнатах. Это приводило к тому, что во время принятия душа пар или неприятный запах с определённой скоростью отводился через небольшое вентиляционное отверстие.

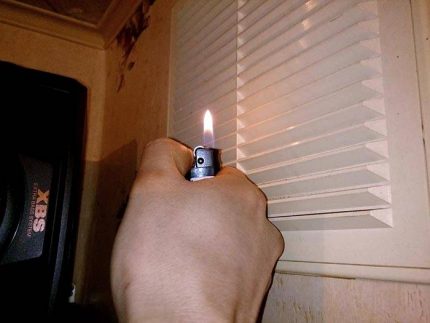

Внешний вид вентиляционной решётки, закрывающей воздуховод системы естественной вентиляции

Такая система не всегда справлялась с циркуляцией необходимых воздушных объёмов и в ванной накапливалась сырость, создавался идеальный микроклимат для развития бактерий или роста плесени. Причинами этому в основном были ошибки при проектировании вентиляционных каналов либо их засорение в процессе эксплуатации. В худшем случае неприятный запах мог идти в обратную сторону из-за изменения тяги, например, при открытии двери в комнату.

Визуализация воздушных потоков

При установке принудительной вентиляции, за счёт правильного подбора производительности вытяжки, всех этих недостатков можно избежать. В качестве приятного бонуса появится возможность не только отводить загрязнённый воздух, а и производить забор свежего из вентиляции, если применяется соответствующая система вентилирования, либо обеспечить смешанные режимы работы на вдув и выдув. То есть, если установить вентилятор вытяжной для ванной, то появятся следующие преимущества, по сравнению с естественным способом вентилирования:

• Увеличение воздухообмена при прежних размерах вентиляционных каналов.
• Полное отсутствие конденсата на стенах или потолке благодаря высокой эффективности отвода пара.
• Улучшение сухости помещения.
• Стабилизация температуры в ванной благодаря обмене воздуха с внутренними помещениями или наружным пространством.
• Отсутствие скапливания грязи в каналах за счёт мощных воздушных потоков.

Конструкция вытяжки с обратным клапаном

Зачем нужен вентилятор в ванной комнате?

Монтаж именно этого устройства с обратным клапаном является наиболее рациональным решением. Особые требования к вентиляции помещений с высоким уровнем влажности таковы:

• вентиляция должна обеспечивать циркуляцию воздуха в помещении;
• нормализация влажности в помещении.

Высокий уровень влажности в ванной создает благоприятные условия для появления и роста грибков и плесени, из-за чего может начать портится мебель, разрушаться пол, стены, потолок и их покрытия. Даже влагоустойчивую технику рекомендуется использовать в более сухих помещениях для того чтобы продлить ее срок эксплуатации.

Затхлый воздух способен негативно влиять на здоровье. Кроме этого влажная среда санузла может поспособствовать тому, что в нем могут завестись насекомые. Да и, в конце концов, неприятный запах из вентиляционных каналов достаточно неприятен. Все это уменьшает уровень комфорта при использовании данных помещений.

Хорошая циркуляция воздуха позволяет нормализировать уровень влажности внутри помещения и предотвратить проникновение пара в жилые комнаты через щели в дверях. Монтаж бесшумного вентилятора с обратным клапаном позволит все это осуществить.
