Какие виды сварочных аппаратов бывают? особенности и характеристики

Виды соединений

Соединения бывают нескольких типов. Сварные швы бывают стыковые и угловые. К стыковым швам относится соединения двух деталей, которые плотно соприкасаются своими торцами. Находят широкое применение. Используются при различных технологиях. Преимуществами являются высокая производительность процесса сварки, небольшой расход материала. При соблюдении технологии получается шов высокой прочности. Необходима предварительная подготовка кромок.

Стыковой вид применяется для соединений листов, труб и сортового проката. При угловом соединении детали находятся под углом друг к другу. В месте их контакта пролегает сварочный шов. Размер угла зависит от конструкции изделия. Может применяться для приваривания трубы к поверхности.

Типы сварного шва СШ и УШ расшифровываются как стыковой и угловой соответственно.

Тавровое — соединение, в котором торец одной детали приваривается к поверхности другой. Как правило, угол между ними составляет 90°С. Основное требование — торец присоединяемой детали должен быть обрезан и тщательно обработан. Это обеспечит хорошее смыкание свариваемых поверхностей. Требуется предварительная разделка кромок.

При большой толщине снимают фаску с обеих сторон, что обеспечивает хорошее проваривание деталей. Тавровое соединение получается удачно при установке деталей в «лодочку». При этом электрод можно располагать вертикально. При сваривании толстых деталей имеется возможность многопроходного соединения. Такую установку применяют при автоматической сварке.

При нахлесточном соединении детали расположены в пространстве параллельно друг другу, но при этом одна из них на небольшом участке перекрывает вторую. Этот вид применяется при контактной и точечной сварке. Предварительная разделка кромок не требуется, поскольку они не участвуют в соединении. Толщина свариваемых деталей имеет ограничение — она не должна превышать 10 мм.

Разделение на различные виды осуществляется по форме:

1. Нормальные. Получается при использовании длинной дуги. Хорошо выдерживают динамические нагрузки, поскольку между дорожкой и основным материалом отсутствует перепад.
2. Выпуклые. Называются усиленными. Такую форму дает короткая дуга. Ширина шва становится меньше и образуется выпуклость. Получаются при многослойном покрытии, что приводит к большому расходу материала.
3. Вогнутые. Называются ослабленными. Вогнутость корня имеет форму канавки. Возникают при неправильной технологии или недостаточной подготовке стыкуемых поверхностей. Используются для тонких металлов.

При сваривании следует стремиться к получению нормального, а значит красивого, сварного шва.

Существуют и другие разделения сварных соединений:

1. Односторонняя сварка. Соединение выполняется только с одной стороны. Обозначение — ос (ss), где первые две русские буквы соответствуют наименованиям вида сварки, а в скобках указано международное написание.
2. Двусторонняя сварка. Имеются соединения с двух сторон. Обозначение — дс (bs).
3. Соединения, которые выполняются на подкладке — снимающейся или остающейся, а также на подкладном кольце. Обозначение — сп (mb), где русские буквы означают «с подкладкой».
4. На весу, то есть, без подкладки. Обозначение — бп (nb). Вид сварного соединения ос бп означает, что сварное соединение подкладки не имеет. Вид соединения при сварке ос бп говорит о том, что сварочное соединение было совершено без подкладки.
5. Изделия, выполненные сваркой с предварительной зачисткой корня, обозначаются зк (gg), а без зачистки — бз (ng). Что обозначают буквы, понять не трудно.
6. Какой вид сварного соединения обозначается гз gb? Когда применяется газовая защита, обозначение сварки принимает вид — гз (gb).

Система обозначений носит понятный и легко запоминающийся характер.

Сварные швы также имеют разделение по их конфигурации. Они бывают прямолинейными, криволинейными и спиральными или иначе кольцевыми. Выбор осуществляется независимо от положения шва в пространстве. Все эти виды сочетаются со стыковым и нахлесточном соединениями. В зависимости от протяженности швы бывают сплошными и прерывистыми.

Выбираем производителя

На внутреннем рынке РФ аппаратура для сварочных работ пользуется повышенным спросом, особенно мобильные и облегченные модели

Выбирая страну-производителя нужно обращать внимание на индивидуальные особенности и преимущества

Китайские модели

Многие пользователи заблуждаются, думая, что все изделия с логотипом Сделано в КНР — это подделка, ведущие инженеры из Европы и России разрабатывают весьма надежные схемы, а на заводах КНР приборы только собирают, причем в ОТК проверку перед отправкой готовой продукции на склад, осуществляют представители компаний.

Например, китайские инверторы имеют ряд преимуществ:

1. Дешевая рабочая сила позволяет реализовать продукцию по низкой стоимости.
2. Малая масса и надежная вентиляция блоков управления, что увеличивает время постоянной работы.
3. Ассортимент дополнительного функционала.
4. Диапазон изменения напряжения питания и защита от возможных скачков этого параметра.
5. Большой срок гарантии (до 5 лет безремонтного использования).

Недорогие аппараты для сварки пользуются спросом у любителей и профессионалов.

Российские инверторы

Такую аппаратуру выбирают для длительного использования, при этом надо обращать внимание на такие параметры:

1. Максимальная сила тока — чем она выше, тем больше запас прочности аппарата.
2. Коэффициент продолжительности включения (ПВ) показывает надежность силовой части изделия. Другими словами — это процентное соотношение максимума времени работы при полном токе к периоду охлаждения: например, аппарат с ПВ в 60% гораздо надежнее, чем аналог с показателем ПВ в 40%.
3. Наличие дополнительных функций — такая техника не только удобна в работе, но и исключает негативные перегрузки.
4. Универсальность, например, полуавтоматический аппарат с дополнительным режимом MMA стоит ненамного дороже простого изделия, но обеспечивает сварку толстого металла с углублённым проваром, а также позволяет использовать электрод в качестве резака.

Российские изделия отличаются удачным сочетанием качества-стоимости, но уступают европейским аппаратам по первому параметру.

Китайские сварочные аппараты или ?

В категории бытовых сварочных инверторов практически все агрегаты родом из Китая. Есть совсем неизвестные никому марки, есть работающие годами и заработавшие определенный авторитет. Известные китайские марки — это, как правило, оборудование, выпускаемое солидными заводами, оснащенными современным оборудованием.

«Хозяевами» бренда бывают европейцы, американцы и даже россияне, а производственные мощности размещены в Китае. Эта схема уже давно отработана и хорошо известна. Потому в последнее время в описаниях аппаратов появилось даже две строки: «родина бренда» и «страна изготовитель». Назвать эти инверторы «китайскими» вроде, и не совсем правильно, но произведены то они там. В общем, решать вам.

Известные на рынке китайские инверторные сварочные аппараты имеют не самые низкие цены. Зато они проверены, и у большей части есть сеть сервисных мастерских или договор на ремонт с какой-то из аналогичных служб.

Вот несколько таких марок, которые имеют в основном, неплохие отзывы:

• • Сварочные инверторы Fubag (Фубаг), родина бренда — Германия, производитель — Китай или Франция.  Серию IN собирают во Франции, а серию IR в Китае. Допустимое отклонение в питающем напряжении 220 В +/- 15% (190 — 250 В).
    • Серия сварочников Fubag IN может работать в MMA и TIG режиме (сварка в аргоновой среде, для режима ТИГ нужен специальный комплект оборудования — покупается дополнительно). Цена от 11,8 тыс рублей за аппарат мощностью 16 Ампер, до 18 тыс руб. за мощность 220 ампер.
    • Серия инверторнызх сварочных аппаратов IR —  это только сварка MMA, есть функции «антизалипание» и «горячий старт». Цена от 7 тыс. руб. за 160 амперный и до 9,5 тыс. руб за 220 ампер.

• • Еще один представитель российских инверторов, выпускаемых в Китае — инверторные сварочные аппараты «Кедр».
    • Серия «Кедр MMA» — работают только с плавящимся электродами. Есть функция «горячий старт» и «антизалипание». Цены от 7,5 тыс. руб. за самые маломощные (170 Ампер) и до 9,5 тыс. руб. за агрегат мощностью 220 Ампер.
    • Серия «Кедр ARC» агрегаты профессиональной серии, в них присутствует еще функция стабилизации дуги, цена от 10,5 тыс. руб за агрегат мощностью 160 ампер, и до 28 тыс. руб за 400 амперный агрегат.

• • Сварочные инверторные аппараты «Интерскол». Это еще один бренд родом из России, выпускающий аппаратуру в Китае. Особенность комплектации: вилка подключения к электросети не входит в комплект. Заявлено, что работает аппарат при питании от 140 до 240 В. Есть две линейки:
    • «Интерскол  ИСА, для MMA (ручной электродуговой сварки плавящимся электродом). Цены от 6,5 тыс. руб. за аппарат выдающий 160 ампер, до 10 тыс. руб. за мощность 250 ампер.
    • Серия Интерсокл ИСП — кроме сварки ММА может работать в режиме MIG/MAG (в среде инертных или защитных газов). Цена за ИСП 160 ампер — 19 тыс. рублей, за ИСП 200 ампер — 21 тыс. руб.

• Сварочные инверторы FoxWeld («Фоксвелд») — китайского производства. Неплохие характеристики, широкий выбор. Есть несколько линеек бюджетных сварочников для дачи, работающих на пониженном напряжении.
  • FoxWeld Дачник  — цена от 7,2 тыс рублей за агрегат мощностью 160 А. Цифровой дисплей с крупными цифрами облегчает восприятие информации. Напряжение питания — 180-240 В, правда не самые хорошие показатели работы на максимальном токе: ПВ 40%. НАпряжение холостого хода 56 В.
  • FoxWeld Корунд —  При общих аналогичных характеристиках имеет лучшую вольт-амперную характеристику: напряжение холостого хода 78 В.
  • FoxWeld Мастер может работать с комплектом аргоннодуговой сварки. ПВ на максимальном токе еще ниже: 35%. Есть функции «горячего старта» и «антизалипания», форсаж дуги.

Как инверторы разделяются по своим функциям

Схема сварки в среде аргона.

Классификация сварочного оборудования может проводиться по самым разным критериям. Это относится и к инверторам. Функциональность – самый, пожалуй, удобный критерий для разделения огромного числа моделей на понятные группы.

Для быта

Домашний сварочный аппарат должен обладать определенными характеристиками: компактный, недорогой, с широкими функциями. Среди инверторов таких – великое множество

В основном все они китайского производства, к которым нужно относиться осторожно и грамотно. В чем заключается такой подход: покупать в приличных торговых сетях, внимательно читать спецификации

Даже если вы купите китайский инвертор приличного, как вам кажется, качества, будьте готовы к тому, что дешевизна любого устройства ведет к его недолговечности. Это классическое правило распространяется не только на китайские товары.

Профессиональные инверторы

И стоят дороже, и делают больше. Эти аппараты предназначены для операций разной сложности, они мощные, с регулированием характеристик сварочного тока, долговечные и надежные. Все они предназначены для работ в промышленных масштабах.

Специализированные инверторы

Само название говорит за себя. Мы уже упоминали устройства для точечной сварки или лазерной технологии. Их также отличают очень высокие качественные характеристики, и они также предназначены для производственных операций.

Рекомендации по работе со сварочным аппаратом

Какого типа сварочный аппарат лучше – решать только вам, исходя из тех параметров и задач, которые вы ставите перед ним. Все сварочные конструкции считаются травмоопасной техникой.

Существующая техника безопасности имеет определенные правила, которые необходимо соблюдать при работе с данными конструкциями:

• Все сварочные работы необходимо делать в спецодежде: закрытые руки, ноги, обувь обязательно закрытая. Перчатки. Запрещена синтетика.
• Проволока должна находится в таком положении, чтобы металл осуществлялся в обратную сторону от оператора.
• Следует минимизировать контакт с токонесущими кабелями. Запрещено прикасаться к поверхности, горелке либо электродержателю во время работы.

Не стоит забывать, что сварочный аппарат – это электрический инструмент, который работает под напряжением.

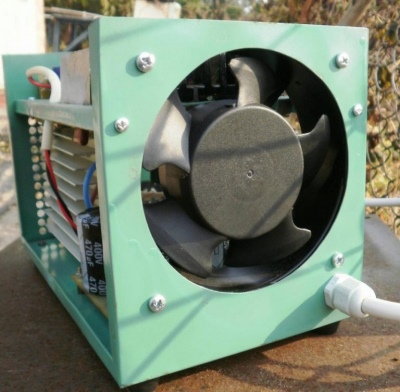

Инверторы

Появление аппаратов этого вида открыло ряд новых возможностей в сфере сварочного производства. Использование инверторной технологии позволило кардинально уменьшить размеры и вес, а также получить качественно новые характеристики сварочных аппаратов.

В аппарате инверторного типа сетевое напряжение подвергается ряду преобразований. На первом этапе происходит выпрямление и сглаживание пульсаций фильтрующим конденсатором.

Выпрямленное сетевое напряжение поступает в инвертор, являющийся главной частью аппарата. Инвертор построен на мощных IGBT транзисторах, переключение которых создает на его выходе напряжение с частотой, достигающей нескольких десятков килогерц.

На выходе инвертора установлен высокочастотный трансформатор, понижающий напряжение до уровня, требуемого для осуществления сварочных работ. Сниженное напряжение выпрямляется и поступает на выходные клеммы сварочного аппарата.

Смысл описанных преобразований заключается в том, что трансформатор, предназначенный для таких высоких частот, буквально на порядок меньше и легче, чем работающий на промышленной частоте при той же мощности.

То же можно сказать и о фильтровых конденсаторах и дросселях. Появление сварочных инверторов привело к тому, что аппарат, имеющий размеры небольшого чемоданчика, легко переносимый на плечевом ремне, способен выполнять те же операции, что и выпрямитель, весящий сотню килограммов.

Виды сварочных инверторов и их цена

Условно сварочные инверторы, согласно длительности беспрерывной работы, делятся на несколько видов:

• Бытовые аппараты – непрерывная работа в течении 5 – 10 минут с последующим длительным перерывом. Сварочный ток подобных моделей составляет не более 120 – 200 А. Назначение – небольшой объем сварочных работ.
• Полупрофессиональные – нечто средне между предыдущим и следующим вариантом, то есть продолжительность работы примерно 15 – 30 минут, но с перерывом между циклами около 1 часа.
• Профессиональные – эксплуатация с 8-часовым циклом и сварочным током 200 – 300 А. Применяются при изготовлении металлоконструкций и каркасов, различных ремонтных работах. Сюда включаются уже и полуавтоматы, работающие в режимах MIG/MAG, TIG и MMA.
• Промышленные – способны работать на протяжении суток на промышленных объектах (в 3 смены) с малыми технологическими перерывами. Сварочный ток составляет порядка 200 – 500 А.

Следует отметить, что все остальные характеристики у перечисленных выше видов аппаратов практически ничем не отличаются.

Существуют также модели с пуско-зарядной функцией, то есть, сварочный аппарат имеет ручную регулировку силы пускового тока и напряжения, например, 12, 24 и 36 В, что позволяет подобрать требуемую для запуска какого-либо оборудования (двигатели внутреннего сгорания, к примеру) пусковую мощность.

Инверторы

Наиболее динамично развивающаяся категория. Привлекает простота использования. Производители предлагают оборудование инверторного типа с оптимальными пользовательскими характеристиками. Время обучения для успешного пользования минимально.

Сам сварочный аппарат небольшой, относительно легкий и сегодня его можно купить по ценам сравнимым с аналогами, работающими по иному принципу, хотя разница с цене есть, но не такая значительная, какая была на первые образы оборудования этого класса. Конфигурация инвертора следующая:

трансформатор;

электронная схема;

дроссель.

Аппарат инверторного типа мобилен. Высокое КПД и минимальное потребление энергии делают возможным подключение его к бытовой сети. Популярность оборудования стала возможной после того, как производители технологически устранили недостатки, характерные для первых моделей оборудования.

Сегодня инверторы считаются самым удобным аппаратом для бытового использования, имеют высокий класс надежности. Поэтому имеют его сегодня и частные мастера, и небольшие производственные, сельскохозяйственные предприятия.

Чаще всего при консультации в торговой точке с менеджером, на вопрос — Какие бывают сварочные аппараты для домашнего использования? — можно услышать следующий ответ — Инверторы.

Термомеханический класс

Третий класс с точки зрения физики: здесь используются оба вида воздействия на поверхности: тепло и давление. Представляем виды и способы сварки термомеханическим способом:

Диффузионная. Поверхности сдавливают, затем нагревают в высоком вакууме, добиваясь взаимной диффузии атомов. Эффективен, когда металлы для сварки плохо совмещаются друг с другом или материалы разные по своей природе, например, металл с керамикой. Способ недешевый, применяется в основном в аэрокосмической сфере, других высокотехнологических отраслях.

Разновидности сварки давлением.

Все следующие пункты – виды контактной сварки

• Контактная электрическая. Здесь все просто: перед тем, как надавить, нужно хорошенько разогреть. Поверхности разогревают током в местах соединения, затем сдавливают или осаживают. Отличный высокопроизводительный способ, хорошо поддается автоматизации. Широко применяется в строительстве, машиностроении.
• Шовная контактная – разновидность контактной сварки: шов формируется электродами внахлестку.
• Точечная контактная. Между двумя электродами размещают поверхности. Ток включается после плотного сжимания, в результате чего образуется сварная точка с диаметром, равным диаметру поверхности электрода. Чрезвычайно интересна разновидность – рельефная сварка. Контакт электродов проводят по определенным заранее выступам – рельефам, которые в итоге деформируются, поверхность выравнивается.
• Точечная конденсаторная – «сварка с запасенной энергией в конденсаторах». Отличается малым потреблением мощности, применяется в работе с мелкими деталями и при использовании оптических приборов – часовых механизмов, авиационных приборов и т.д.

Для термомеханического класса характерно комбинирование применения повышенных температур и механических изделий.

_{Кузнечная сварка}

Сварка ковкой, ручная ковка –  это одни из самых старинных способов сварки. Металл разогревается до необходимой температуры и дальнейшее его соединение происходит под действие кузнечного молота, либо гидравлическим прессом.

_{Контактная сварка}

При контактной сварке применяется электрический ток, который соединяет металлы. Данный метод предусматривает формирование электрической дуги, которая расплавляет металл. Регулирование мощности тока позволяет обрабатывать более толстые металлы.

_{Точечная сварка}

Самый распространённый вид – это точечная контактная сварка, так как данный метод может применяться и в домашних условиях. Детали зажимаются в электродах или специальных клещах, затем между электродами пускают ток, происходит разогрев металла, электроды сжимают сильнее и происходит «проковка», металл кристаллизуется под давлением.

_{Рельефная сварка}

На металлических заготовка имеются специально подготовленные выпуклости – рельефы, и сварочные поверхности контактируют только в зонах данных рельефов, происходит пластическая деформация этих самых рельефов во всем остальном принцип метода тот же – через детали пропускают ток под усилием сжатия металлов.

_{Диффузионная сварка}

Основа метода – физический процесс диффузии. Как известно, металлы, плотно прижатые друг к другу могут сливаться на молекулярном уровне.

Сварка происходит к защитной среде – вакууме, либо специальных защитных газах. Детали обрабатывают от шероховатостей, промывают ацетоном для обезжиривания, далее происходит нагрев металлов и их сжатие.

При нагреве высокочастотными токами, металл помещается в магнитное поле, в процессе этого в металле индуцируется электродвижущая сила, которая вызывает в нем ток, происходит поверхностный эффект (ток распределяется неравномерно, у поверхности он больше, благодаря этому металл греется быстрее) и эффект близости (энергия более усиленно концентрируется у поверхности за счет распространения влияния собственного переменного магнитного поля и поля других источников).

Плюсы газовой сварки

Достоинства газовой сварки в том, что аппарат защищает от отрицательного воздействия газового состава воздух и является стабилизатором электрической дуги. Он придает определенные характеристики сварному шву.

Через горелку подается проволока, являющаяся заменой штучного электрода. Осуществляя подборку газов и разных типов электродной проволоки, можно изменить свойства ванны для сварки.

Высоким уровнем функциональности обладают полуавтоматические устройства, варящие порошковой проволокой.

При надобности можно купить и полуавтоматический аппарат, рассчитанный как на газы, так и на проволоки порошкового типа.

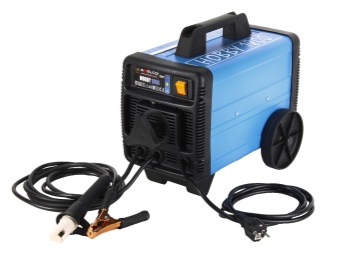

Трансформаторное устройство

Согласно общей терминологии, аппарат трансформаторного вида, относится к типу сварочных аппаратов, которые имеет свойство преобразования электрического тока, но при этом осуществляют условия требуемой регулировки для обеспечения устойчивого режима подачи электрической дуги на устройство.

Сварочный трансформатор

В принципиальной части действия прибора предусмотрено наличие на сердечнике с элементами магнитопровода обмотки с характеристиками первичного вида, а также вторичного типа, которые всегда находятся в неподвижном рабочем состоянии.  Допускается закрепление одной обмотки исключительно в статическом положении, а вторая обмотка может передвигаться по сердечнику, но относительно первичной части.

Используя эту схему трансформации, удаётся обеспечить регулировку имеющегося электрического тока по всей части сердечника. Непосредственная конструкция сварочного аппарата играет роль понижающего устройства.

Трансформаторные виды сварочных аппаратов для дома имеют как положительные, так и отрицательные стороны применения, в частности, плюсом являются:

• Простота конструктивной части оборудования.
• Простая схема эксплуатации и применения.
• Высокая степень надёжности.
• Низкая стоимость сегмента сварочного оборудования.
• Лёгкость обслуживания, минимальные затраты на ремонтную базу.

Минусы данной аппаратуры, это:

• Большой вес оборудования.
• Объёмные габаритные размеры.

Есть некоторые факторы рабочего процесса качественного удержания электросварной дуги в процессе работы. Основная сфера применения таких аппаратов это соединение изделий, которые имеет свойства низколегированной стали.

Сварочные аппараты: виды и характеристика

На сегодняшний день промышленность выпускает три основных вида оборудования, предназначенного для соединения металлов — трансформаторы, инверторы и выпрямители. Среди них наибольшее распространение получили сварочные трансформаторы, которые обладают такими достоинствами, как доступная цена, простая конструкция и высокая надежность в эксплуатации. Они не имеют электронных узлов, поэтому любой собственник может отремонтировать их самостоятельно.

Но при всех своих достоинствах трансформаторы имеют и ряд недостатков, которые, к сожалению, перевешивают их плюсы. Наиболее ярко они проявляют себя при использовании трансформаторов на даче или в частном доме.

• Имеют большие размеры и значительный вес.
• Демонстрируемый КПД недостаточно высокий и чаще всего не превышает 80%.
• Серьезной проблемой для владельцев при пользовании такими агрегатами становится невозможность их подключения к бытовой электросети, так как для работы им требуется очень много энергии.

Специалисты выделяют еще один немаловажный недостаток сварочных трансформаторов. Если с таким устройством будет работать мастер, не обладающий достаточным опытом, то он не сможет эффективно его использовать. Вряд ли начинающему сварщику удастся выполнить качественный шов, поскольку удержать сварочную дугу, не обладая необходимыми навыками, будет достаточно сложно.

Связано же это преимущественно с тем, что этот агрегат работает на переменном токе. Для изменения силы тока в таких агрегатах предназначена вторичная обмотка на сердечнике, которую передвигают механическим путем. Но любитель вряд ли сможет установить необходимое значение рабочего тока, если ему раньше не приходилось работать с подобного рода устройствами.

Куда более простыми в эксплуатации являются сварочные выпрямители, которые в процессе работы обеспечивают более стабильную дугу, работающую без прерываний и скачков. В целом они функционируют по тому же принципу, что и сварочные трансформаторы. Правда, в отличие от последних позволяют подавать постоянный ток на сварочный стержень. Такую возможность они получили за счёт добавления в конструкцию выпрямителей селеновых или кремниевых блоков.

Из достоинств, которыми обладают сварочные выпрямители, можно выделить:

• Возможность работы со сварочным оборудованием даже без наличия специальных навыков.
• Возможность выполнять качественный сварной шов при работе с изделиями из цветных металлов, а также обладающими повышенной теплоустойчивостью металлических сплавов и чугуна.
• Обеспечение надежного сварного соединения.
• Образование малого количества брызг металла, возникающего при использовании присадки.

Помимо вышесказанного, сварочные выпрямители отличаются от трансформаторов и весом. В целом именно выпрямители более предпочтительны для использования на даче, нежели сварочные трансформаторы. Однако и у них можно выделить ряд недостатков, которые не позволяют их использовать эффективно для дома. Основными среди них являются:

• Невысокий КПД (около 80%).
• Проблемы с подключением к бытовой электросети. Качественная и стабильная работа установки возможна только при подключении к сети, поддерживающей напряжение 380 В.
• Высокая цена.

Есть ещё одна проблема, о которой необходимо упомянуть. Сварочные выпрямители имеют довольно сложную конструкцию. Помимо стандартных рабочих узлов, они содержат и дополнительные элементы в виде измерительных и предохраняющих узлов, термостатов, различных дросселей, пускорегулирующих механизмов, что значительно усложняет ремонт этих устройств в домашних условиях.

Обзор трансформаторов

Трансформаторная сварка – это классическая разновидность электрической сварки, обладающая простейшей конструкцией, где главной деталью является понижающий трансформатор, отвечающий за преобразование напряжения до требуемого показателя. Изменения силы тока происходитт за счет применения различных методик, среди которых самой распространенной является смещение 1-ой обмотки относительно 2-ой. В данной ситуации ток меняется по мере изменения промежуточного расстояния между обмотками.

Отличительной чертой сварочных трансформаторов является переменность тока, провоцирующего разбрызгивание металла. К сожалению, от этого ухудшается качество соединительных швов. При работе с цветными металлами аппарат необходимо дополнять массивными компонентами.

Главным элементом представляемой разновидности сварки является сам трансформатор. Он не отличается небольшими габаритами и легким весом. При его эксплуатации в условиях повышенной сложности требуются специфические электроды и огромный опыт сварщика.

КПД трансформаторной сварки составляет практически 90%. Однако часть энергии направляется на нагрев. В охладительном процессе важную роль играют вентиляторы. Чем крупнее и массивнее трансформатор, тем мощнее вентилятор.

Сегодня становится заметно, что сварочные трансформаторы постепенно отходят на задний план. Но это не значит, что от них полностью отказываются. Ведь они характеризуются недорогим обслуживанием, отличаются надежностью и долговечностью. С их помощью удается соединять низколегированную сталь, а в этом виде работ им нет равных.

Виды

Трансформатор

Электросварочный трансформатор – это силовое оборудование, работающее на частоте 50 Гц. К первичной обмотке поступает сетевой ток, а со вторичной снимается уже подходящий для сварки. Ток регулируется передвижением вторичной обмотки по отношению к закрепленной статично первичной.

Трансформатор используется только для ручного сваривания расплавляющимися электродами, так как на выходе он способен выдавать только переменный ток. Дуга его неустойчива, качество шва зависит от опыта и мастерства сварщика.

Выпрямители для сварки

В аппаратах этого типа, кроме трансформатора, присутствует и выпрямитель, генерирующий постоянный ток со стабильными характеристиками.

Выпрямительные сварочные аппараты для дома используются в целях соединения элементов из черных и большей части цветных металлов. Качество получаемого шва лучше, чем у трансформаторов.

Инверторы

В современных моделях сварочников установлен инверторный источник тока в сочетании с выпрямителем и высокочастотным трансформатором. Электронный блок упрощает настройку и обеспечивает получение на выходе тока с оптимальными параметрами.

Сварочный инвертор для дома и дачи позволяет сваривать переменным током черные и цветные металлы и сплавы, даже с трудом поддающиеся свариванию. Большая часть бытовых моделей используется для аргонодуговой сварки при условии подключения дополнительных аксессуаров.

Выбор

Сомнений по поводу того, какой из аппаратов более хорош, у опытных сварщиков не возникает. Конечно же, лучше выбрать инвертор, чем трансформатор. Преимущества таких домашних приборов заключаются в следующем:

• качество шва;
• меньшие в разы вес и размеры;
• точная настройка и регулировка;
• экономичность.

Единственным недостатком инверторов является высокая стоимость. В рейтинге моделей можно подобрать аппарат, не подходящий для профессионального использования, но вполне пригодный для домашних или дачных работ.

Автоматы и полуавтоматы

Сложные приборы, производительность которых на порядок выше. Кроме стандартного оснащения, в автоматах имеется устройство для подачи проволоки, горелка и блок управления.

Процесс сварки протекает в среде защитного газа, соединение осуществляется при помощи присадочной проволоки, благодаря чему возможна сварка тонкостенных изделий и деталей из цветных металлов.

Важно! По причине недостаточной производительности такие устройства не годятся для сварки элементов значительной толщины. В этом случае лучше выбрать приборы для электродуговой ручной сварки.

Генераторы

Сложные аппараты, объединяющие в себе источник тока и жидкотопливный генератор. Сварка выполняется как от переменного, так и от постоянного тока.

Генераторы можно назвать оптимальным решением для не электрифицированных стройплощадок или при частых перебоях с электричеством.

TIG

При работе со штучными электродами на поверхности шва образуется окалина

Конструкция их аналогична инверторным агрегатам, но функциональность выше. К некоторым моделям подключается горелка.

MIG/MAG

Полуавтоматы такого типа оснащены механизмом ввода проволоки, выступающей одновременно как электрод и присадочный материал. Горелка передвигается оператором по линии образуемого шва.

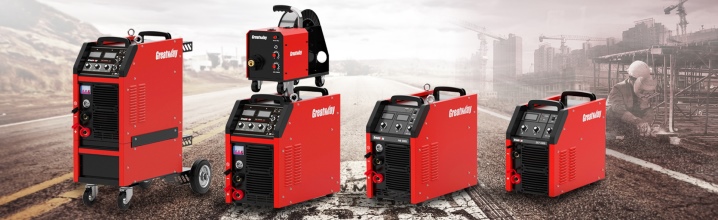

Устройства способны работать в двух режимах:

1. MIG. Сваривание выполняется в газовой среде, в нержавеющих сталях при этом сохраняются легирующие добавки.
2. MAG. В область расплавления добавляются активные газы, предохраняющие металл от контакта с содержащимся в воздухе кислородом.

Для алюминия

Алюминий обладает низкой температурой расплавления, а изделия из него – небольшой толщиной. Потому для соединения алюминиевых деталей ручная сварка в большинстве случаев неприемлема – требуется большой опыт для образования качественного шва.

Для таких работ используется сварка в защитной газовой среде (полуавтоматы MIG) либо аргонодугового аппарата (TIG-сварка).
