Разновидности и классификация фитингов для полипропиленовых труб

Виды фитингов

Для нормального качества соединения полипропилен можно только сваривать. Ни клееные, ни резьбовые, ни компрессионные соединения не дают необходимой герметичности и прочности стыков. Почему? Потому что компрессионные фитинги для полипропиленовых труб нежелательны, так как изменяют геометрию трубы, ухудшая пропускную способность. При использовании опрессованных соединений с прокладками обеспечивается должная степень герметичности, но при малейших деформациях такие соединения разрушаются. Потому самый распространенный способ – сварка при помощи специального паяльника или сварочного аппарата. Соединение элементов может проводиться встык или враструб. Соединение встык ненадежное – при деформации или высоком давлении (что не редкость для систем отопления) герметичность швов может нарушиться. Потому для стыковки участков труб используют фитинги. Их внутренний диаметр должен соответствовать наружному диаметру выбранных вами труб, а видов их довольно много.

Полипропиленовые трубы и фитинги к ним

Муфты и переходники

Муфта – небольшой полый элемент, который служит для сваривания двух участков труб одного диаметра. Внешне напоминает бочонок. В него с двух сторон вставляются трубы.

Переходник. Похожий на муфту элемент для соединения участков разного диаметра. С одной стороны вставляется труба большего сечения, с другой — меньшего. В этой группе есть фитинги для соединения с металлическими трубами  или элементами отопления – они на одном конце имеют металлическую резьбу.

Переходники и муфты для полипропиленовых труб

Уголки

Несмотря на то, что полипропилен пластичный материал, гнуть его нежелательно. Это сделать нетрудно – разогреть до температуры пластичности и согнуть, но в местах сгиба с наружной стороны стенка трубы становится тоньше, что приводит к разрыву при скачке давления. С другой стороны изгиба появляются «морщины», которые ухудшают пропускную способность, что также нехорошо. Потому в местах, где нужны повороты, используют уголки. Они есть разной величины: 90о, 45о. Концы уголка могут иметь одинаковый или разный диаметр (совмещены с переходниками) или иметь на другом конце металлическую резьбу – для соединения ГВС со смесителем, например.

Уголки для ППР труб могут быть с одинаковыми или разными диаметрами, с разными углами

Тройники, крестовины

Эти элементы требуются в местах отвода/соединения нескольких ветвей трубопровода. Имеют они разные углы и конфигурацию. Для создания системы отопления подойдут сварные фитинги – они имеют гладкую внутреннюю поверхность без резьбы. Иногда может понадобиться переход на другой вид материала, тогда есть тройники или крестовины с резьбой в одном или нескольких отводах. Вообще и диаметры, и геометрия этих элементов могут быть самыми разными.

Тройники и крестовины для PPR труб

Обводы

В некоторых случаях возникает необходимость обойти какую-то трубу. Так как гнуть полипропилен нежелательно, есть специальные обводы — изогнутые участки, которые ввариваются в контур в нужном месте. Высота подъема и длина изгиба также могут быть разными.

Обводы используют в тех местах, где нужно обогнуть трубу

Компенсаторы

Компенсатор можно собрать из тех же уголков и труб, а можно поставить готовую петлю. В принципе, эффект будет практически идентичным.

Компенсаторные петли используют для нивелирования температурных расширений

Краны и вентили

В полипропиленовом трубопроводе можно использовать и латунные краны или вентили, но тогда с двух сторон на каждый такой элемент потребуется переходник на металл, а стоят такие фитинги гораздо дороже. Причем весь узел по надежности оказывается ничуть не лучше полипропиленового, а сваривать фитинги и проще и быстрее, чем стыковать резьбой. Так что использование полипропиленовых вентилей и кранов намного удобнее и целесообразнее.

Краны и вентили из полипропилена использовать в системах гораздо удобнее

Заглушки

В некоторых местах требуется закончить линию трубопровода. Тогда используются заглушки.

Заглушки из полипропиленовых труб

Фиксаторы и крепеж

Трубы к стенам нужно крепить. Для этого также существуют различные приспособления разного вида.

Фиксаторы и крепежные планки очень удобны в применении

Американки

Разборные фитинги, которые состоят из муфты и накидной гайки. Устанавливаются в тех местах, где во время эксплуатации требуется периодическая чистка или снятие элементов системы (счетчиков на поверку, например).

Качество труб и фитингов во многом определяет долговечность системы отопления

Технология соединения полипропиленовых труб

Состыковку и соединение полипропиленовых труб можно выполнить посредством воздействия на их концы высокой температуры, путем установки соединительных фитингов, либо же посредством склеивания.

Аппарат для сварки полимерных изделий можно взять в аренду в строительном центре

С применением сварки

Соединить полипропиленовые трубы своими руками невозможно без так называемого «утюга» – сварочного аппарата, работающего от электросети.

Не имея необходимых навыков в работе с устройством, перед выполнением основных манипуляций стоит потренироваться. Пробные состыковки дадут возможность определить силу надавливания и «поймать» оптимальный период выдержки. Поэтому материалы стоит приобрести с небольшим запасом.

1. В местах будущей стыковки на трубах выполняют срезы, торцы тщательно зачищают. На торцах с помощью маркера делают пометки, указывающие на глубину погружения концов в нагревательное устройство. Сам паяльник разогревают до 270°С.
2. На насадки раскаленного паяльника строго перпендикулярно надевают концы труб и элементы соединения.
3. Выдержав 10-15 секунд для расплава, разогретые элементы снимают с насадок и соединяют между собой, слегка придавливая, но не проворачивая.
4. Состыкованные детали оставляют на несколько минут в зафиксированном положении до полного остывания.

Если все выполнено правильно, то на месте спайки образуется монолитное соединение без впадин и «наплывов».

При сварочном соединении труб, диаметр которых превышает 40 мм, применяют раструбную пайку. Но эту работу лучше поручить специалисту, знающему тонкости процесса и имеющего профессиональное оборудование.

Совет: Для создания прочных узлов элементы нагревают изнутри, а трубы – снаружи. При состыковке разогретых деталей по внутренней поверхности труб может образовываться небольшой бугорок, уменьшая проходимость трубы. Предупредить это можно путем продувки конструкции.

«Холодный» способ

Этот способ предполагает использование компрессионных фитингов. Для соединения полипропиленовых труб фитингами помимо основных элементов необходим лишь обжимной ключ.

Герметичность достигается за счет резинового уплотнителя, который зажимают этим ключом

1. Выполнив срезы на концах, проверяют перпендикулярность кромки. С помощью мелкозернистой шкурки или проволочной мочалки зачищают торцы от заусениц.
2. На конец трубы надевают стяжную гайку, направляя ее резьбой в сторону фитинга. После нее надевают компрессионное кольцо, размещая его длинным скосом к фитингу.
3. На подготовленный торец нанизывают фитинг, вставляя его до упора о внутреннюю поверхность гнезда.
4. Затягивают стяжную гайку, проверяют систему на герметичность.

В случае обнаружения течи при пробном запуске воды, все стыки уплотняют, а соединение подтягивают.

Клеевой вариант

В отличие от сварочного метода, предполагающего горячее воздействие, склеивание полипропиленовых труб осуществляется в холодном режиме. В основе метода лежит растворение наружной поверхности пластиковых элементов под действием химических соединений.

Клей наносят только на предварительно очищенные и обезжиренные торцы

Залогом прочности соединений является правильный выбор состава. При изготовлении клеевых составов производители добавляют в них вещества, выступающие компонентом полимерных труб. Поэтому при выборе клея стоит отдавать предпочтение составам, предназначенным для работы с полипропиленовыми изделиями.

Состав накладывают тонким слоем, после чего детали состыковывают и фиксируют в неподвижном положении на 10 секунд.

Герметичность стыков склеенных элементов проверяют уже через 15-20 минут, а испытание трубопровода на прочность – спустя сутки.

Особенности

Внутренняя поверхность полимерных изделий более гладкая, что позволяет снизить сопротивление движению воды в системе.

Полипропиленовые трубы, в отличие от всех остальных, обладают еще несколькими достоинствами.

• Дешевизна. Полипропилен – недорогой материал, а технология изготовления уже не нова и полностью отлажена на многих заводах-производителях. Это не позволяет монополизировать рынок, а также выпускать комплектующие элементы по одним стандартам.
• Прочность. Среди прочих полимерных труб полипропиленовые – практически самые толстые. Из-за этого они имеют больший размер и, соответственно, большую прочность, также их практически невозможно согнуть.
• Эстетичность. За счет прочности на изгиб система отопления или подачи воды из полипропилена может похвастаться почти геометрической четкостью линий. А полимерам, из которых изготовлены трубы, можно придать любой цвет как на заводе, так и покрасив их самостоятельно.

• Долговечность и устойчивость к коррозии. Внутренняя поверхность материала обработана специальными средствами, которые защищают трубы от нарастания твердых частиц на ее стенках. Согласно утверждениям производителей полипропилен в системе подачи и отвода холодной воды может сохранять свои эксплуатационные свойства до 80-100 лет.
• Низкий вес и простота монтажа. Материал легче металла приблизительно в 9 раз, что делает установку труб возможным даже новичку в одиночку.
• Шумоизоляция. Ток воды по таким трубам не создает гудения и шорохов.

При всех своих достоинствах полипропиленовые системы имеют некоторые недостатки:

• необходимость установки дополнительных компенсаторов, предохраняющих трубы от линейного расширения;
• необходимость покупки и монтажа утеплителя ввиду того что полимеры имеют низкую стойкость к повышенным температурам;
• материал быстрее портится под лучами солнца, если не покрывать его какой-либо эмалью или краской.

За счет практически полной универсальности труб из полипропилена существует множество областей их применения. С их помощью монтируют систему подачи горячей и холодной воды в частных и многоэтажных домах, обустраивают канализации и ливневки. Из полипропилена делаются вентиляции и пневмосистемы, оросительные и дренажные конструкции. Полипропиленовыми трубами малого диаметра можно обустроить в доме «теплый пол», а по большим трубопроводам транспортируют химически активные вещества.

Их физико-механические свойства согласно ГОСТу выглядят следующим образом:

• плотность 0,9 г/куб. см;
• температура плавления +149 С;
• коэффициент расширения 0,15 мм/ммС;
• теплопроводность (при +20С) составляет 0,24 Вт/мС;
• теплоемкость (при +20С) составляет 2 кДЖ/кгС;
• предел прочности на разрыв около 35 Н/кВ. мм.

От чего зависит выбор диаметра

Выбор диаметра ПП трубопровода зависит от:

• цели применения;
• силы напора;
• нагруженности;
• количества источников воды.

Как правило, входная труба обладает диаметром 32 мм. Для разводки используются ППТ 16-20 мм. При этом внутренний диаметр труб напрямую зависит от толщины их стенок, поэтому данный параметр является одним из самых важных при устройстве системы водоснабжения. Для наиболее точного представления существует специальная таблица соответствия.

Диаметр полипропиленовых труб таблица:

Для системы водопровода, чаще всего, используют трубы с наружным диаметром от 21 до 25 миллиметров, что аналогично стандартным стальным трубам диаметром ½ и ¾ дюйма. Для стояков применяют изделия с диаметром от 32 до 40 миллиметров.

Среди полипропиленовых труб есть несколько видов диаметра:

• 16-1200 мм;
• 16-32 мм в случае с бытовыми изделиями;
• 40-50 мм для внутренней канализации.

Максимально возможный диаметр труб равен 110 мм. Однако, он применяется только в случае обустройства канализаций больших многоквартирных домов.

Максимальное давление, при котором может использоваться конкретная труба из полимера, обозначается в маркировке. К примеру, надпись PN10 означает, что изделие должно эксплуатироваться при давлении не более 10 бар, PN20 – не более 20 бар. Помимо этого в маркировке указывают температуру в градусах.

Полипропиленовые трубки обладают большим коэффициентом расширения: при изменении температуры в процессе использования магистрали размеры ППТ заметно меняются.

Внутренний диаметр зависит от проходимости водопровода. На уровень проходимости влияют следующие факторы:

• внутреннее сечение (чем оно меньше, тем поток слабее);
• общее давление внутри системы;
• отложения внутри труб (зависит от срока эксплуатации изделия);
• количество переходов, поворотов и стыков;
• состав сырья ППТ (при более гладкой поверхности напор и проходимость увеличатся);
• общая протяженность трубопровода (при большой длине проходимость снижается).

Диаметр и толщина стенок напрямую зависят от цели применения и класса трубы. Чтобы узнать точный диаметр, существует специальный расчет, основываясь на измерении гидравлических параметров. Основная цель данного расчета в том, чтобы получить самые точные показатели диаметров.

Во время расчета нужно учитывать все аспекты, включая структуру системы и рабочее давление. К примеру, трубы для системы отопления существенно отличаются от изделий для холодного водоснабжения. В большинстве случаев для безотказной работы магистрали без сбоев необходимо использовать трубы с большим сечением, которое увеличит расходы в несколько раз. Если игнорировать необходимость в большом сечении, то заметно снизится напор.

Сварные фитинги

Сварные фитинги или фитинги под пайку представляют собой наиболее распространенную разновидность соединительных элементов, применяемых при монтаже ПП трубопроводов различного типа. В том числе они могут применяться для создания следующих видов систем:

• системы отопления и теплоснабжения;
• системы горячего и холодного водоснабжения;
• технологические трубопроводы;
• пневмопроводы и т.д.

Фитинги этого типа изготавливаются из того же материала, что и трубы. Монтаж сварных соединительных элементов осуществляется методом раструбной пайки. Основным оборудованием, используемым для выполнения работ, является специальный паяльник. С его помощью сопрягаемые поверхности трубы и фитинга одновременно нагреваются до температуры, при которой полипропилен начинает плавиться. После этого труба вставляется в раструб фитинга и прижимается несколько секунд. За счет пластичности нагретого материала происходит процесс диффузии контактирующих поверхностей. В результате детали спаиваются между собой.

В целом монтаж сварных деталей при наличии элементарных навыков не представляет особой сложности. При этом отсутствует опасность сорвать резьбу или повредить уплотнители, как при установке компрессионных элементов. Спаянный стык отличается высокой прочностью. Он способен выдерживать такое же рабочее давление и температуру, что и сама труба или фасонная часть. Герметичность узла соединения сохраняется в течение всего срока службы трубопровода, который может достигать 50 и более лет.

С учетом небольшой стоимости соединительных элементов под пайку, их качества делают их по-настоящему эффективным и универсальным решением для монтажа различных инженерных систем. В данной категории выпускаются практически все виды фитингов. Наиболее популярным из них являются муфты, тройники, переходники, уголки, коллекторы и т.д.

При необходимости подключения к трубопроводу из полипропилена металлической трубы или оборудования с металлическими выводами используются специальный вид соединительных элементов — комбинированные фитинги. Такой фитинг представляет собой переходник с полипропилена на металл. Он имеет корпус из полипропилена. На одном конце предусматривается раструб для соединения с ПП трубой методом сварки. На втором конце размещается внутренняя или наружная металлическая вставка с нарезанной резьбой. Шаг и размеры резьбы на фасонной части полностью соответствуют параметрам резьб, применяемых на металлических трубах. Таким образом, комбинированные фитинги позволяют выполнять сопряжение труб из разных материалов.

Маркировка полипропиленовых труб

Как уже говорили, по наружному диаметру не определить на какое давление рассчитана труба. Мало того, определить тип материала тоже сложновато. Поэтому вся эта информация указывается в маркировке, которая наносится на трубу. Она повторяется примерно каждый метр, так что не увидеть просто нереально.

Маркировка полипропиленовых труб: разбираем пример

На первом месте обычно ставят название фирмы или ее логотип. Безымянные трубы лучше не покупать. Но есть также опасность попасть на подделку, если фирма известная. Надо хорошо изучить логотип и покупать только при полном совпадении. Далее указывается такая информация:

• Материал, из которого изготовлена труба. Для полипропилена это PP. Также может указываться армирующий материал.
  • Если это алюминий стоит AL.
  • Стекловолокно — GF.
  • Композитный материал со стекловолокном — PPR-GF.
• Далее идет послойное перечисление материалов. Например, как на фото PP-R100/AL/PP-R100. Тут указывает и тип полипропилена. Могут стоять такие обозначения:
  • PP-R100. Это трубы для трубопроводов с температурой до 100°C.
  • PP-B80. Трубы для канализации с температурой транспортируемой среды +70°C.
  • PP-R80. Для холодного и горячего водоснабжения, температура до 100°C.
• Класс давления: PN10, PN20, PN25.

• Техническая информация, в которой закодировано рабочее давление. Тут указан класс SDR, который можно расшифровать по таблице ниже.

• Класс эксплуатации и рабочее давление. Классы эксплуатации полипропиленовых труб закодированы цифрой (смотрите в таблице). Указывается для отечественных труб. Они отражают область применения.
• Стандарт, согласно которому изготовлена продукция.

Так что нанесена полная информация, которая необходима для того, чтобы определиться с тем, где использовать и при каких условиях.

Обозначение класса эксплуатации ПП труб	Температура транспортируемой среды (рабочая/максимальная) в °C	Область использвоания
ХВ	до 20	Только для холодного водоснабжения.
1	60/80	Для ГВС с рабочей температурой 60°C.
2	70/80	Для ГВС с рабочей температурой 70°C.
3	40/60	Для подогрева пола с температурой теплоносителя до 40°C.
4	60/70	Системы отопления и подогрева пола с рабочей температурой не выше 60°C.
5	80/90	Системы отопления и подогрева пола с рабочей температурой не выше 800°C.

Порядок сварки полипропиленовых труб с фитингами

Самостоятельный монтаж бытового трубопровода из полипропилена при наличии необходимого оборудования и качественных комплектующих сложностей не представляет. Для этого потребуется специальный паяльник с подходящим по размеру насадками для труб и фитингов. Порядок работы следующий:

1. Строго перпендикулярно отрезать роликовым труборезом кусок трубы нужного размера.
2. Срез зачистить наждаком (дополнительно можно обезжирить).
3. Закрепить на паяльнике нужные насадки и разогреть его до температуры около 260⁰С.
4. Надеть на разогретый прибор фитинг и отрезок трубы, выждать положенное время (оно зависит от диаметра и составляет от 3 до 10 минут).
5. Снять детали и ввести трубу в фитинг на максимальную глубину (до упора), не вращая.

Затем нужно оставить соединение до полного застывания при комнатной температуре. Наплывы с него, а также остатки полипропилена с насадок удаляются ветошью.

Фитинги компрессионного и прессового типа

Данные разновидности соединительных элементов используются чаще для армированных труб из ПП и выполнены из латуни (корпус). Каждая из них имеет особенности монтажа и эксплуатации, а преимущество обеих перед сварным соединением – отсутствие внутри трубы наплывов, понижающих пропускную способность системы.

Компрессионные

Элемент состоит из латунного корпуса, уплотнительных колец, штуцера и обжимной гайки. Герметичность стыка обеспечивается за счет сдавливания уплотнительного материала при обжиме трубы.

Из инструментов потребуются обычные рожковые или разводной ключ. Такой тип соединения выдерживает давление в 35 бар и рассчитано на срок эксплуатации 30 лет, периодически потребуется подтяжка гаек.

Прессовые

Состоят из корпуса и штуцера с обжимной гильзой. Такая конструкция обеспечивает максимально герметичное соединение, однако для работы потребуются специальные клещи.

Стоимость этого инструмента варьируется в пределах 3-10 тысяч рублей. Поскольку выдерживаемое давление и срок эксплуатации у прессовых фитингов выше (75 бар и 50 лет соответственно), трубопровод можно располагать внутри монолитных конструкций.

Фитинги для капельного полива

Соединительная арматура, используемая при устройстве систем капельного полива, называется старт-коннекторами. Предназначены они для присоединения капельных лент – ответвлений от основной магистрали. Подающий патрубок старт-коннектора имеет стандартный 16-миллиметровый диаметр. Установка выполняется следующим образом:

1. В магистральной трубе обычным или специальным 17-миллиметровым сверлом делается отверстие.
2. В него вставляется сначала уплотнитель, прилагающийся к коннектору, а затем сам фитинг.
3. Капельная лента крепится на штуцер и фиксируется затем обжимной гайкой.

Разновидностей старт-коннекторов несколько: имеются крестовины и тройники для отведения нескольких лент, муфты для ремонта, а также фитинги с кранами, регулирующим подачу воды на ленту.

Производители и технические характеристики

Итальянские полипропиленовые трубы и фитинги Valtec («Валтек»)  выпускаются в трех категориях: обычные тонкостенные, армированные стекловолокном и фольгой. При этом производитель заявляет, что фольга содержит 99,4% алюминия. Склеиваются слои между собой при помощи клеевых составов из Японии и США, которые дают прочность прослойки в 70 Н/10 мм при норме 15 Н/10 мм. Фитинги фирма изготавливает из PP-R 100, что является гарантом его долговечности. Есть некоторые конструктивные особенности фитингов Valtec: их раструбы имеют коническую форму, и при сварке не образуется валика расплавленного материала. Еще один нюанс: комбинированные фитинги (с металлической резьбой) имеют восьмигранную наружную форму, что позволяет при работе с ними использовать стандартные ключи.

Полипропиленовые трубы и фитинги Valtec

Немецкая компания Banninger Kunststoff-Produkte GmbH также производит трубы и фитинги из полипропилена марки рандом-сополимер. Это сырье химически нейтрально, позволяет использовать трубопроводы этой фирмы для подачи питьевой воды. При этом стоит помнить, что в Германии приняты самые жесткие нормы безопасности строительных материалов в Европейском союзе. Так что, если немцы готовы использовать их для подачи питьевой воды, то сомневаться в их безопасности не приходиться. Единственным недостатком полипропиленовых труб и фитингов Banninger может стать их далеко немаленькая цена.

Полипропиленовые трубы и фитинги Banninger

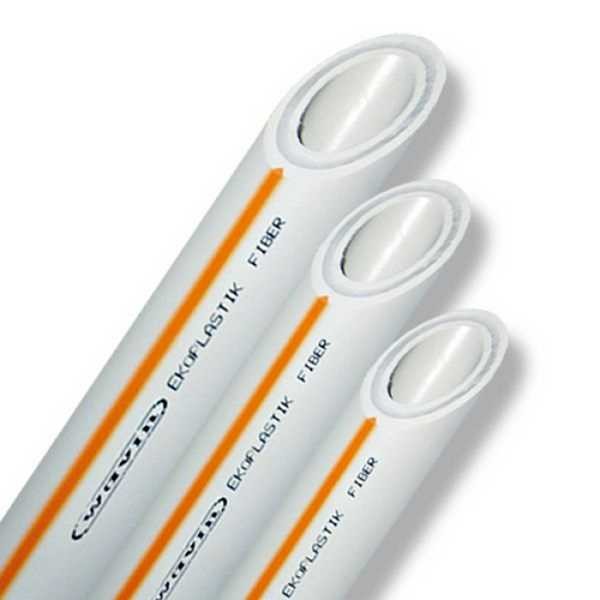

Безупречную репутацию имеет продукция чешской фирмы Wavin Ecoplastic. Это именно тот «экопластик», который отличается отличным качеством, а не подделки. До покупки того, что продавцы вам называют «экопластиком» уточните страну происхождения продукции. Если это не Чехия, то перед вами одна из поделок, за качество которой ручаться сложно. Чем же так хороши полипропиленовые трубы и фитинги «Экопластик»? Тем, что производитель гарантирует, что они выдержать 20 атмосфер, а для изготовления использованы только качественные материалы. Экопластик Стаби – армированные фольгой трубы, Экопластик Fiber и Basalt+ армированы базальтовым волокном. Остальные для горячего водоснабжения или отопления непригодны, но для холодной воды очень даже хороши.

Полипропиленовые трубы и фитинги Wavin Ecoplastic

Достаточно хорошие отзывы на форумах имеют полипропиленовые фитинги и трубы турецкой фирмы Kalde («Кальде»). Они имеют хорошее качество и невысокие цены. Выпускаются:

• Простая труба PN10 и PN16.
• Со стекловолоконным армированием (fiber) Kalde PN16.
• Суперпайп (superpipe) Kalde – трубы с алюминиевым армированием, но фольга не сплошная, а перфорированная. Потому при сварке не требует зачистки и торцевания. Производитель говорит о том, что при температуре среды не более 70оС, срок службы трубопровода из таких элементов составит 50 лет. Для более горячих сред срок сокращается.

Естественно, для каждого вида труб выпускаются набор фитингов.

Полипропиленовый трубы турецкой фирмы Kalde с перфорированным алюминием

Еще один турецкий производитель – фирма Tebo. Полипропиленовые трубы и фитинги этой марки изготавливаются из стойкого нового полимера Polypropylene Random Copolymer («Рандом сополимер» PPR тип 3)

Эта фирма большое внимание уделяет сертификации: имеются документы соответствия ГОСТ, DIN и TSE. Диаметр изделий от 20 до 160мм, виды продукции — PN10, PN20, PN25

Для армирования используется цельная фольга, потому зачистка при сварке труб PN25 обязательна.

Полипропиленовые трубы и фитинги Tebo

Присутствует на рынке еще одна турецкая компания SPK. Ее продукция имеет достаточно высокое качество, а цены на некоторые изделия на 50% ниже чем у европейских производителей. При этом используется сырье из Голландии, а оборудование на заводах – немецкое. Качество труб и фитингов SPK высокое: они переносят эксплуатацию в условиях Сибири, что является достаточно веским доводом в пользу этой кампании.

Полипропиленовые трубы и фитинги SPK

Это далеко не все производители, но наиболее часто используемые и имеющие достойное качество.

Ключевые критерии выбора

Чтобы правильно выбрать размер полипропиленовых труб важно учесть:

• Назначение трубопроводной линии.
• Условия эксплуатации магистрали.
• Максимальную температуру воды в системе.
• Рабочее давление жидкости на стенки.

От правильности выбранного размера зависит эффективность работы и продолжительность эксплуатации инженерных коммуникаций.

Домашний трубопровод

Монтаж домашней линии холодного водоснабжения с рабочим давлением1 МПа выполняют тонкостенными полипропиленовыми трубами обозначенных маркировкой PN10 или PN16. Диаметр водопровода в городских квартирах обычно составляет 20 мм. Стояки монтируются из труб большего диаметра.

Домашний трубопровод подачи горячей воды монтируется из труб PN20, рассчитанных на перемещение теплоносителя, разогретого до температуры +85 градусов. Расчетное рабочее давление в такой сети составляет 2 МПа.

Разновидности пластика

Соединение пластиковых труб.

Широко известны несколько разновидностей сантехнических изделий из пластика. В основе их лежат разные виды химических веществ:

• на основе поливинилхлорида выпускаются трубы ПВХ. Полипропиленовые трубы маркируются буквами РР, полиэтиленовые – РЕ, из сшитого полиэтилена – РЕХ. Металлопластиковые имеют маркировку PEX-AL-PEX. Трубы из ПВХ используются для систем горячего и холодного водоснабжения, канализации, применяются в пищевой промышленности. Для соединения их применяют специальные фитинги;
• трубы полипропиленовые РР состоят из рабочего слоя, слоя фольги и защитного слоя, которые соединены друг с другом благодаря перфорированной фольге. Такие слоеные конструкции имеют диаметр 16-125 мм. Соединяются методом термопластической сварки. Применяются в системах снабжения питьевой водой, в трубопроводах отопления и передачи сжатого воздуха;
• трубы РЕХ изготовлены с применением сшитого полиэтилена. Они обладают высокой прочностью. Применяются для монтажа систем отопления и водоснабжения. Монтируются с помощью обжимных фитингов. Применяются в системах снеготаяния и при оборудовании теплых полов;
• широко распространенные металлополимерные трубы имеют внутри дополнительный слой алюминиевой фольги. Этот слой позволяет значительно снизить коэффициент линейного расширения изделия. При изгибе они сохраняют форму.

Полипропиленовые трубы обычно поставляются длиной 4 м и комплектуются фитингами. К фитингам относятся тройники, переходники, отводы, комбинированные муфты, американки, бурты под фланец, гребенки, электросварные муфты, водорозетки, крестовины и заглушки.

Диаметры полиэтиленовых труб.

Следующий показатель – диаметр. Он бывает наружный и внутренний. Полипропиленовые трубы выпускаются с внутренним диаметром от 5 мм и больше. Этот показатель позволяет рассчитать количество вещества, способного пройти через трубу в единицу времени. Наружный диаметр необходимо знать для подготовки ниши для укладки трубопровода. для подбора соединительных фитингов.

• трубы малого диаметра – от 5 до 75 мм. Применяются для монтажа водопровода и отопительных систем в частных домах и квартирах. Наиболее популярен в многоэтажных жилых домах диаметр 32 мм;
• средний диаметр – 80-315 мм. Используются они для систем канализации, водоснабжения в домах, для транспортировки различных химических жидкостей;
• 400 мм и выше относится к классификации крупного диаметра. Используются такие трубы для подачи больших объемов холодной воды и для монтажа вентиляционных систем. Толщина стенок различных полипропиленовых труб может быть 1,9-18,4 мм. Для отопительных систем следует выбирать толстые стенки.

Диаметры имеют стандартные обозначения. При выборе подходящего диаметра нужно учитывать:

• внутренний. Это главная характеристика для подбора соединительных фитингов;
• наружный – подразделяется на малый размер – 5-102 мм; средний – 102-406 мм; большой – 406 и более мм. Иногда диаметр может обозначаться в дюймах.

Внутренний диаметр – важная характеристика. Эта величина помогает подобрать нужные трубы для монтажа самых разных тепловых систем в быту и на производстве. Вычислить его можно самостоятельно по формуле: d=sqrt((3,14xQ)(vxdt)). Символы обозначают:

• d – искомый внутренний диаметр;
• Q – величина теплового потока в кВт;
• V – средняя скорость теплоносителя в метрах в секунду;
• dt – температурный диапазон;
• sqrt – корень квадратный.

Полипропиленовые трубы диаметром 110 мм используются в производственных условиях. 63 мм – для транспортировки химических веществ и сжатого воздуха, а также для соединения с котельной в системах отопления. 25 мм – для подключения радиаторов к общей отопительной системе.

Стояки 5-этажных домов делают из труб 25 мм диаметром. Для зданий в 9 и более этажей используют диаметр 32 мм. Внутриквартирная разводка выполняется диаметром 20 мм. Трубы больших диаметров применяются для подвода холодной воды к нескольким домам. 500 и более мм годится для монтажа магистрального водопровода, снабжающего водой целый городской район.

Монтаж полипропиленовых трубопроводов производится с помощью минимального набора инструментов. Нужны будут:

• рулетка;
• ножницы для разрезания полипропилена;
• сварочный электроприбор;
• уголки;
• муфты;
• краны.

Ножницы можно заменить ножовкой по металлу. Стандартный сварочный прибор оснащен комплектом насадок для сварки полипропиленовых труб диаметром от 20 до 50 мм.

Армирование из алюминия

Встречаются сплошные и перфорированные образцы данного типа. Сама перфорация выглядит как мелкая алюминиевая сетка. Процесс экструдирование полипропилена сопровождается попаданием текучего и вязкого вещества на перфорацию, что приводит к сцеплению металла и полимера. Благодаря алюминиевому армированию достигается заметное снижение коэффициента теплового расширения.

Однако монтируются подобные инженерные системы с некоторыми сложностями. При проведении раструбного сваривания потребуется перед началом работы снять алюминиевую оболочку и наружный полимерный слой. В дальнейшем труба зачищается согласно параметру внутреннего диаметра фитинга.

Что касается труб, в которых наружный слой перед установкой можно не удалять, то они обладают следующими недостатками:

1. Фитинг может зафиксировать только наружную часть изделия: обычно это – половина толщины стенок.
2. Сварочный аппарат должен обязательно иметь насадку.
3. Когда труба отрезана, ее нужно также заторцевать.
