Как провести вентиляционную трубу через стену

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

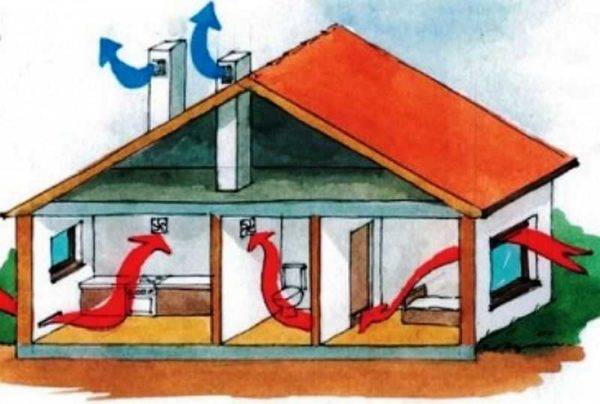

Каналы естественной вентиляции

В предыдущих статьях на эту тему, опубликованы схемы циркуляции воздуха в доме, квартире, а также достоинства и недостатки системы естественной вентиляции.

Для эффективного проветривания, каждое помещение дома должно обязательно иметь два устройства вентиляции: одно — для притока воздуха, другое — для удаления воздуха из помещения.

Каждое помещение в доме или квартире оснащают приточным и вытяжным устройством естественной вентиляции по одному из трех вариантов:

1. Приточный клапан в окне или наружной стене для притока воздуха. Переточное отверстие в смежное помещение с вытяжным каналом для удаления воздуха (отверстие в двери или внутренней стене, перегородке).
2. Для притока воздуха — переточное отверстие из соседнего помещения с приточным клапаном, и вытяжной канал вентиляции для удаления воздуха.
3. Приточный клапан для притока, и вытяжной канал вентиляции для удаления воздуха.

Проверьте, в доме или квартире, где Вы сейчас живете, все ли помещения имеют приточные и вытяжные устройства вентиляции?!

В каких помещениях необходимо сделать каналы вытяжной вентиляции

Вытяжные каналы естественной вентиляции необходимо предусмотреть из следующих помещений дома:

• Санитарно-технических помещений — ванной, туалета, постирочной.
• Кухни.
• Гардеробной, кладовки — если двери помещений выходят в жилую комнату. Если двери выходят в коридор (холл, кухню), то можно сделать одно из двух: устроить вытяжной канал из помещений или установить приточный клапан в стене или окне.
• В помещении котельной должен быть и канал вентиляции и приточный клапан.
• Из комнат, отделенных от помещений с каналом вентиляции более чем двумя дверями.
• На этаже выше первого, при наличии входных дверей с лестницы на этаж — каналы вентиляции делают из помещений, указанных выше, или(и) из коридора, холла.
• На этаже выше первого, при отсутствии входных дверей с лестницы на этаж — в каждом помещении этажа устраивают и канал вентиляции и приточный клапан.

В других помещениях дома, не имеющих вытяжных каналов естественной вентиляции, обязательно устанавливают приточный клапан в окне или в стене и переточное отверстие в смежное помещение.

Кроме того, вытяжные каналы естественной вентиляции устраивают для вентиляции:

• Пространства под деревянным полом первого этажа на лагах.
• Цокольного пространства для защиты от радиоактивного газа радона.
• Стояка трубы канализации.

Смешанная вытяжная вентиляция — естественная & механическая

Для жилых зданий механическую вентиляцию с частичным использованием систем естественной вентиляции для притока или удаления воздуха (далее — смешанную вентиляцию) следует предусматривать в периоды года (летом), когда параметры микроклимата и качество воздуха не могут быть обеспечены естественной вентиляцией (п. 7.1.4 СП 60.13330.2016).

Строительные правила (пункт 6.5.8 СП 60.13330.2016) требуют, при устройстве поквартирного отопления в жилых многоквартирных домах, для помещений, в которых предусматривается размещение газопотребляющего оборудования, предусматривать сразу два способа удаления воздуха:

• • • естественную вентиляцию;
    • и механическую вытяжную вентиляцию.

А вот приток воздуха может быть или через естественную или через механическую приточную вентиляцию.

Для обеспечения безопасности использования газа в домах и квартирах, механическую вытяжную вентиляцию, наряду с естественной, рекомендую использовать всегда и во всех помещениях, где устанавливается любое газоиспользующее оборудование (газовая плита, водогрейная колонка, газовый котел).

Смешанная вентиляция с вентилятором на входе в канал защитит ваш дом в случае:

1. 1. при недостаточной тяге в канале естественной вентиляции летом, когда температура наружного воздуха поднимается выше +5 оС;
   2. при срабатывании сигнализаторов загазованности по горючему и угарному газу, если вентилятор подключить к сигнализатору.

Читайте: Сигнализатор загазованности — защита дома от утечки горючего и угарного газа

Для смешанной вытяжной вентиляции можно использовать один общий канал.  Вентилятор к общему каналу присоединяют так, как показано ниже на рисунке, вместо кухонной вытяжки.

Как сделать сквозное отверстие для приточной вентиляции в стене

Существует несколько способов бурения в зависимости от материала и толщины стены.

В тонкой деревянной стене можно проделать отверстия по периметру будущего воздуховода обычным сверлом, а потом аккуратно пробить или выпилить промежутки между отверстиями. Правда, этот способ не самый быстрый, и сквозное отверстие может получиться неаккуратным.

При работе с тонкой кирпичной кладкой (до 1 кирпича толщиной, 25 см) можно использовать перфоратор или мощную ударную дрель с коронками требуемого размера. Будьте готовы к тому, что работа эта долгая (возможно, придется выбивать какие-то фрагменты стены, если коронка «забуксует») и грязная – в самом прямом смысле, пыли и мусора будет очень много.

Для более толстых стен и стен из бетона оптимальный способ бурения – алмазная установка.

Толщина стен в типовом панельном жилом доме – от 30 до 38 см. В кирпичной многоэтажке стены обычно не тоньше полутора кирпичей – 38 см, а в холодных регионах достигают 64 см. Отделочный слой и утеплители добавляют еще несколько сантиметров.

Впрочем, и для тонких стен алмазное бурение подходит идеально. Во-первых, это намного быстрее, чем указанные способы. Например, стандартный монтаж бризера в стене типовой многоэтажки занимает не больше часа. Во-вторых, при алмазном бурении используются промышленный пылесос и водосборник, чтобы удалять пыль, грязь и воду (она необходима по технологии) во время работы. Алмазное бурение оставляет помещение чистым.

Бурение в стене отверстия под вентиляцию требует не только неплохих навыков обращения с инструментом, но и специального оборудования для проверки намеченной для сверления стены на предмет наличия арматуры и электропроводки.

Поэтому мы настоятельно рекомендуем доверить бурение сквозного вентиляционного отверстия в стене специалистам.

Воздуховод в стене обязательно нужно оснащать тепло- и шумоизоляционным материалом. Это, во-первых, предотвращает обмерзание стены, во-вторых, сокращает входящие шумы. Следите за тем, чтобы монтажная бригада не игнорировала этот важный шаг – вне зависимости от того, какое устройство Вам устанавливают.

Как располагать устройства приточной вентиляции на стене

Каждый тип устройств приточной вентиляции с креплением на стену имеет свои особенности расположения на этой самой стене.

Приточный клапан

Стеновой вентиляционный клапан нельзя устанавливать ближе 30 см от оконной рамы, потому что если клапан промерзнет, то может спровоцировать обмерзание стены и образования конденсата на окне. Поскольку из клапана будет дуть холодный воздух, его необходимо размещать так, чтобы струя воздуха не попадала на домочадцев. Например, на уровне верхней трети окна: так можно надеяться, что тепло от батареи отопления сможет до некоторой степени нагреть воздух из клапана.

Еще одна рекомендация – установить клапан напротив вытяжки, чтобы усилить приток за счет вытяжной тяги (если, конечно, вытяжка работает как следует).

Рекуператор

Рекуператоры обычно тоже размещают повыше, вне «зоны обитания» людей, потому что входящий через них воздух, хотя и теплее уличного, но заметно холоднее комнатного. Ни в коем случае не стоит размещать рекуператор около кровати, где Вы спите. Можно установить рекуператор на стене под потолком, отступив по 5-10 см от потолка, углов и оконных рам.

Проветриватели

Проветриватели размещают на стене с учетом расположения на приборе отверстий, через которые воздух входит в дом. Они могут обнаружиться снизу, сверху или по бокам прибора.

Если проветриватель не имеет нагревательного элемента, то можно попробовать разместить его около батареи (но не вплотную), чтобы выходящий из прибора холодный воздух смешивался с нагретым. Только выбирайте такое место, которое исключает длительное пребывание людей под струей холодного воздуха из проветривателя.

Если прибор не оснащен пультом управления, то не вешайте его высоко: Вам очень скоро надоест залезать на стул каждый раз, когда понадобится включить-выключить прибор, закрыть заслонку или отрегулировать скорость.

Бризер

Бризер нагревает воздух до заданной Вами температуры автоматически – при помощи функции климат-контроля. Можно управлять им с дистанционного пульта или со смартфона (при наличии базовой станции MagicAir). Поэтому ограничений по установке бризера немного: 5 см от стен, пола или потолка, 30 см от окна.

Стена, на которой размещается бризер, должна быть гладкой и ровной, чтобы прибор плотно прилегал к отверстию воздуховода. Впрочем, это относится и ко всем прочим приборам вентиляции с креплением на стену.

Бризер нежелательно размещать напротив вытяжки, потому что нам не нужно «гнать» воздух в вытяжку, как в случае с приточным клапаном. Наоборот, свежий чистый воздух из бризера должен «рассеиваться» по комнатам.

Приточные приборы

В связи с появлением современных материалов строения стали получаться более герметичными, что привело к возникновению другой проблемы, связанной со снижением поступления воздуха внутрь.

Если раньше в дома и квартиры могли проветриваться без дополнительного притока, то теперь ситуация изменилась. В жилище особенно трудно дышать, если в качестве основного материала используется пластик.

О функциональных возможностях

Готовые изделия для впуска воздуха с улицы способны полностью препятствовать проникновению пыли, насекомых и всевозможных звуков. После инсталляции в помещениях не возникает сквозняков. Приточное устройство напоминает по принципу действия воздушный редуктор, замедляющий скорость потоков.

Это клапан для притока воздуха.

Управлять приточным клапаном предельно просто, так как он оснащен удобной ручкой и для перекрытия канала. Его видимая часть прекрасно вписывается в интерьер комнаты. Находясь с внешней стороны, она не портит впечатлений о фасаде здания. В процессе эксплуатации не придется расходовать финансовые ресурсы.

Подробнее об устройстве изделий

Элемент с пропускной способностью воздуха представляет собой небольшую трубку из пластика, диаметр которой может колебаться в значительных пределах. Внутри располагается изоляция, препятствующая проникновению звуков.

Ниже предлагается ознакомиться со строением продукции подобного типа.

• Пластиковый канал является базовым компонентом, так как именно по нему воздух попадает в помещение.
• Регулировочная ручка находится с внутренней стороны. С ее помощью можно перекрыть канал.
• Фильтрующий элемент позволяет осуществлять очищение входящих потоков от частиц пыли.
• Внутренний фрагмент оголовка, оснащенный вентиляционной заслонкой, является основным ограничителем.
• Уплотнительное кольцо предназначается для улучшения герметизации между элементами изделия.
• Изоляционный материал предоставляет возможность защитить внутреннее пространство от звуковых и других эффектов.
• Наружная решетка помогает защитить конструкцию от попадания атмосферных осадков.
• Москитная сетка внутри нее позволяет полностью предотвратить проникновение насекомых.

Показаны основные части изделия.

Проведение работ по установке

Первым делом выбирается подходящее место для инсталляции элемента на боковой плоскости, граничащей с улицей. К функциональному оголовку должен иметься прямой доступ, иначе осуществлять управление будет проблематично. Наиболее оптимальный вариант предполагает установку рядом с радиатором отопления, чтобы приходящий воздух успевал прогреваться.

Демонстрируется один из вариантов установки.

После подбора приемлемого места, приступают непосредственно к проделыванию отверстия. Если стены деревянные, то используется обычное сверло и бур. В других случаях осуществляется алмазное бурение специальным инструментом. При устройстве проема рекомендуется сделать небольшой уклон в сторону улицы для стока конденсата.

Примерно такое отверстие придется сделать.

В готовое отверстие вводится пластиковая гильза нужного размера. С наружной стороны устанавливается вентиляционная решетка, а изнутри вставляется функциональный оголовок. В процессе фиксации элементов используются небольшие болты, с помощью которых конструкция обретает жесткость.

Как сделать вентиляцию в стене, какие приборы для этого использовать

Пластиковые кона, герметичные входные двери – все это сделало дом, похожим на термос

В нем непригодная для проживания атмосфера, поэтому так важно еще на стадии проектирования здания продумать систему вентиляции. Но если дом построен, вентиляция есть, но она не справляется с возложенными на нее обязанностями

Что делать в этом случае, ведь притока воздуха нет. Вариант один – вентиляция в стене. При кажущейся простоте конструкции это на самом деле ответственный момент, от которого зависит комфорт и уют в доме. Поэтому перед тем как сделать вентиляцию через стену, надо понять, как она должна работать и точно рассчитать ее параметры.

Схемы вентиляции через стену

бесканальная система вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

• с естественной тягой;
• с механическим оттоком;
• комбинированной.

Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.

Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

Механическая или естественная?

аккуратные вентиляционные решетки совсем не нарушают вид фасада

Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.

Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

Что говорит закон о вмешательстве в вентсистему?

Как мы уже сказали, система вентиляции имеет ключевое значение для безопасного и комфортного проживания. А самое главное – она обычно общая для целой группы помещений. Поэтому указанные инженерные коммуникации следует беречь и заботиться об их работоспособности и эффективности.

Но на практике все по-другому. К примеру, некоторым жильцам зачастую мешают вентиляционные короба. Им кажется, что эта конструкция занимает их драгоценные сантиметры, которых и так немного.

Любой вентиляционный короб является частью единой общедомовой системы вентиляции, обеспечивающей отвод вредных веществ, влаги, как минимум из нескольких квартир

В результате многие доморощенные «самоделкины» пытаются извлечь из венткоробов какую-либо пользу. Для чего и сверлят вентиляционную шахту, даже не задумываясь о том, можно ли это делать и безопасны ли такие действия.

Такая процедура, приносящая вред вентсистеме, выполняется не для развлечения, а с целью:

• разместить какие-то предметы (к примеру, картины, другие предметы декора, вешалки, турники);
• провести через канал системы вентиляции провода – например, есть место для установки стиральной машинки, но между ним и розеткой находиться вентиляционный короб, который можно просто обойти, но многие умельцы почему-то сверлят конструкцию заводят туда тонкую пластиковую трубку, через которую прокладывают провода и с их помощью обеспечивают подключение машинки к электросетям;
• уменьшить размер вентиляционного короба и т. д.

При выполнении перечисленных выше незаконных операций не учитывается, что конструкция короба далеко не силовая. То есть она не предназначена справляться с какими-то существенными нагрузками, включая вибрации при том же сверлении. К примеру, зачастую венткороба представляют собой самонесущую конструкцию, которая воспринимает нагрузку только от своего веса и не рассчитана на какие-либо вертикальные нагрузки.

Именно таким способом пользуются для создания вентиляционных шахт в зданиях, построенных согласно требований проекта П-44. А ведь это самая большая серия жилых панельных домов.

На фото изображен многоквартирный дом, построенный по проекту П-44. Такие здания хорошо знакомы москвичам, жителям других регионов. Так как это самые распространенные панельные дома в России. А их особенность в том, что венткороба там представляют собой самонесущую конструкцию, которую от падения поддерживают только стены. Поэтому нарушить целостность и снизить эффективность вентсистемы достаточно просто

Поэтому при сверлении отверстия повреждается конструкция венткороба, что приводит к его ослаблению и осадке. В результате чего провода, трубы, незаконно проложенные через короба, нередко повреждаются. И, чтобы избежать этого, опытные нарушители делают отверстия овальной формы. И все бы было хорошо, но даже одно сделанное дополнительное отверстие вполне может привести к трещинам, другим неприятностям.

А учитывая то, что сегодня на вентиляционные системы зачастую воздействует гораздо большая фактическая нагрузка, чем расчетная (сказывается использование вентиляторов, вытяжек), то все может обернуться крупными проблемами. К примеру, отверстия, трещины и даже тонкие трубки для проводов внутри могут привести к образованию зоны повышенного давления.

В результате чего возникнет обратная тяга, а это значит, что:

• из жилья не будут удаляться вредные вещества (например, угарный газ), влага, неприятные запахи;
• дополнительно в помещение может попадать все, перечисленное в первом пункте, из других квартир.

Кроме того, от действий нарушителя и обратной тяги могут пострадать не только жильцы этой квартиры, но и соседи.

Изменение конструкции вентиляционного короба может негативно повлиять на здоровье самого нарушителя, членов его семьи. А самое главное, что от незаконной перепланировки страдают соседи

Но самое плохое даже не в том, что может произойти конфликт с другими жильцами, представителями управляющей компании или местной жилищной инспекции. Своими действиями нарушитель спровоцирует на такие же действия других безответственных граждан, пользующихся той же системой вентиляции. Что чревато появлением разобранных участков воздуховодов, трещин, разрушений и прочего.

Результат плачевный – из-за неэффективности систем вентиляции страдают жители тысяч российских многоэтажек. При этом из-за указанной причины ежегодно происходят десятки трагедий в зданиях, оборудованных газовыми приборами. Подробнее о требованиях к вентиляции в помещениях с газовыми плитами мы писали здесь.

Выводы и полезное видео по теме

С особенностями устройства системы обеспечения воздухообмена в доме из газобетона ознакомит следующее видео:

Правильно выбранная и установленная вентиляция в доме из газоблока – это залог хорошего самочувствия и здоровья домочадцев. Естественная вентиляция подойдет для небольших домов, а для больших зданий со множеством помещений лучшим решением станет механическая система.

Выбрать и установить вентиляцию можно как самостоятельно, так и доверив это строителям, но в обоих случаях сделать это рекомендуется еще на этапе проектирования (планирования) и сооружения дома.

Есть желание поделиться собственным опытом в устройстве системы вентилирования в доме из газобетонных блоков? Оставляйте, пожалуйста, комментарии в находящейся ниже блок форме. В ней же вы можете задать вопросы, разместить фото по теме статьи, дать полезные рекомендации посетителям сайта.

Выводы и полезное видео по теме

Более подробно о размещении и значении фанового стояка вы можете узнать из следующего видеоролика:

https://youtube.com/watch?v=HkdNv_ydf8w

Комфортная обстановка в доме – это главный фактор, побуждающий рекомендовать владельцам частных жилых строений обратить внимание на стандартную технологию вентиляции канализации. Применить же этот метод или довольствоваться упрощённой схемой вентиляции – решать непосредственно собственникам жилья

Лишние планы по строительству «вылетают» в копеечку. Правда за комфорт всегда приходится платить

Применить же этот метод или довольствоваться упрощённой схемой вентиляции – решать непосредственно собственникам жилья. Лишние планы по строительству «вылетают» в копеечку. Правда за комфорт всегда приходится платить.

Вы задумались об установке вентиляционного стояка для канализационной системы своего дома? Может у вас остались невыясненные вопросы после прочтения нашей статьи? Спрашивайте совет – наш инженер постарается помочь вам.

Или вы уже пользуетесь простой вентиляцией канализации, устроенной собственноручно? Расскажите, какую схему вы применили, с какими трудностями столкнулись при проектировании и довольны ли эффективностью стояка – оставляйте свои комментарии, добавляйте фото в блоке под этой статьей.
