Как сделать вентиляцию в бане: самые простые и действенные способы

Как сделать вентиляцию в бане своими руками

Исходные данные. Архитектурные особенности бани не предусматривают поступление воздуха через щели пола, двери, окно или топку печи. Нужно делать отверстия как для входа, так и для выхода воздуха. Внутренняя и внешняя обшивка стен отсутствует, баня построена из пиленого бруса.

Шаг 1. Определитесь с местом расположения входного и выходного каналов.

Мы уже упоминали, что входной канал лучше располагать около печки на расстоянии примерно 20 сантиметров от уровня пола. Выходной канал по диагонали под потолком. Такое положение входного и выходного отверстий обеспечит распределение воздушных потоков по всему объему помещения. Кроме того, входной воздух не будет охлаждать половое покрытие. Каналы должны быть легкодоступными. Есть рекомендации делать выходное отверстие в потолке. Мы противники такого решения, влажный воздух непременно нанесет большой ущерб всей стропильной системе.

Вытяжное отверстие под потолком

Шаг 2. Закупите или сделайте самостоятельно решетки и клапаны.

Они могут быть различных размеров и геометрических форм: круглыми, квадратными или прямоугольными. При этом учитывайте материалы будущей обшивки внешних и внутренних стен, продумайте, как декоративные решетки будут к ним крепиться.

Вентиляционная решетка деревянная для бани

И еще один момент – с внешней стороны бани отверстия также должны закрываться. Причем, закрытие должно быть максимально герметичным, не допускать попадания на венцы сруба влаги от дождя или снега.

Шаг 3. Проделайте отверстия в стенах.

Вентиляционное отверстие

Наиболее трудоемкая операция, придется работать вручную. Предварительно в размеченных местах нужно по периметру просверлить отверстия. Чем они плотнее друг к другу расположены, тем легче потом выдалбливать древесину. Когда отверстия высверлены, берите в руки долото, стамеску и молоток и начинайте разрушать оставшиеся межу отверстиями перемычки бруса. Отверстия под вентиляцию следует сделать на 1-2 см по периметру больше, чем вставляемая труба. Дело в том, что потом эту трубу нужно изолировать для предупреждения появления конденсата на деревянных конструкциях.

Долото

Пользуйтесь только острым долотом и стамеской – брус придется рубить поперек волокон, это довольно сложно. Если толщина бруса составляет 20 сантиметров, то лучше половину глубины отверстия проделывать изнутри бани, а вторую половину снаружи. Если у вас есть большой опыт пользования бензиновой пилой, то можно отверстие выпиливать. Но сразу предупреждаем, что работать в таких условиях бензиновой пилой очень опасно. Пилить придется концом шины, во время захватывания дерева нижней частью цепи пилу будет вырывать из рук. Такой способ пользования пилой категорически запрещается правилами техники безопасности, помните об этом.

Если есть необходимость развести входное отверстие в стене и в бане, то покупайте трубу с коленом. Желательно пользоваться не круглыми трубами, а прямоугольными, они занимают меньше места под обшивкой внутренних стен парной.

Алюминиевая труба прямоугольная используется для создания вентиляционных трубопроводов

Места стыков колена и трубы обязательно герметизируйте силиконом и для надежности обматывайте скотчем.

Скотч металлизированный

Шаг 4. По периметру отверстий уложите фольгу или полиэтиленовую пленку и минеральную вату, слой ваты должен быть плотным, без пропусков. Края отверстия абсолютно ровными сделать не удастся, внимательно следите, чтобы гидроизоляция не повредилась об острые выступы бруса.

Шаг 5. Вставьте трубы в отверстия в срубе. Входить они должны с небольшим усилием, довольно плотно. Для того чтобы повысить надежность герметизации и крепления, обязательно по периметру отверстия и трубы пройдитесь пеной. Монтажная пена ликвидирует все невидимые пропуски теплоизоляции между трубой и стеной и прочно зафиксирует ее в нужном положении.

Рекомендуем запенивать отверстия и после обшивки стен, пена устранит зазоры между стеной и паробарьером. Во время расширения пены паробарьер плотно прижмется вокруг неровного отверстия, все возможные небольшие повреждения автоматически закроются.

Вентиляционное отверстие

Трубу на вытяжку можно и не изолировать, по ней выходит теплый воздух. Но мы советуем на всякий случай сделать все операции и для нее. Во-первых, времени и денег потеряете немного. Во-вторых, сделаете дополнительную и надежную защиту от проникновения к деревянным конструкциям атмосферной влаги.

Кода оба отверстия подготовлены, можно начинать обивку стен и устанавливать декоративные решетки с регулируемыми пропускными параметрами.

Декоративные заслонки

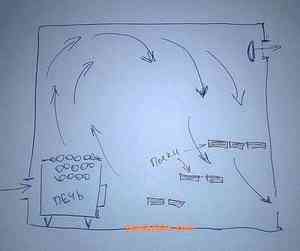

Правильное направление потока воздуха

Под полом ветканал нужно делать непосредственно прямо у металлического листа – именно он защищает полы от пожара. И размер самого короба не должен превышать диаметр дымохода на 20%. В общем такая система хороша – приток свежего воздуха с улицы регулировать легко, а вот неприятный запах в парилку уже не проникает.

Если топка находится прямо в парной, то этот вариант – наиболее рационален. Конечно, конструкция получается более сложной – ведь в ней ставить уже нужно два короба: один для обеспечения конвекции воздушных масс, второй – для сгорания дров. И сами каналы разместить можно прямо в кирпичном подиуме – если будет водружена печь.

Система вентиляции в бане: какая она может быть?

Системы вентиляции в банях разделяются сразу по нескольким параметрам:

• принудительная или естественная;
• вытяжная, приточная или приточно-вытяжная;
• местная или общеобменная.

Поясним, что принудительная отличается от естественной наличием вентиляторов, которые насильно гонят воздух внутрь или наружу, местная отличается от общеобменной своим локальным характером, например, дымоход над печкой — местная вентиляция, а отдушины — часть общеобменной.

Что же касается приточной, вытяжной и их комбинации, то это обозначения того, какой воздух куда направляют: вытяжная гонит отработанный воздух наружу, приточная — свежий внутрь, а их комбинация создает сбалансированный воздухообмен внутри помещения.

Это общие термины для любой вентиляции, но наша задача — рассмотреть банную, имеющую свою специфику. Советуем попутно ознакомиться с зависимостью вентиляции от типа бани (8 типов).

Посмотрите небольшой ролик, как один из вариантов организации вентиляции в бане:

Естественная вентиляция в бане

Работает она на принципах физики, которые говорят, что нагрев делает воздух легче и заставляет его подниматься вверх. А увеличение объема холодного воздуха ускоряет движение горячего. Зная об этом свойстве, можно вообще не ставить никакие приборы, достаточно вентиляционных отверстий, расположение которых сделает одни из них приточными, а другие — вытяжными.

А еще в бане есть печь, и это очень благоприятное обстоятельство для направления циркуляции воздуха. Если приточное отверстие естественной вентиляции расположено у самого пола рядом с поддувалом, то печь сама будет втягивать свежий воздух, без всякого вентилятора. Также улучшению тяги способствует подъем чистового пола чуть выше отверстия под топкой.

Вытяжное отверстие делается обычно на стороне, которая противоположна стене с приточным отверстием, но это не единственный вариант.

Принудительная вентиляция

Если в те же отверстия поставить вентиляторы, то можно не опасаться безветрия или других погодных обстоятельств, которые плохо сказываются на циркуляции воздуха в бане.

В принципе, большого отличия между естественной и принудительной вентиляцией в самой схеме нет, это лишь вопрос того, в каких отверстиях стоят вентиляторы. Потому что можно ставить их не везде, усиливая только вытяжку или только приток. Но создавая большую разность между притоком и оттоком, мы меняем давление в помещении. Это легко обнаруживается по тому, как хлопает дверь. Задача же в создании баланса между оттоком и притоком, причем воздух во время банных процедур должен циркулировать медленно, не вызывая сквозняка. А при просушке сквозняк только на пользу.

Подготовка к установке вентиляционной системы

После принятия решения о применении той или иной схемы вентиляционной системы требуется выполнить её чертёж. При помощи простого карандаша и линейки на листе бумаги обозначают места расположения всех входных и выходных каналов, а также коробов для организации потоков воздуха.
При проектировании вентиляционных каналов учитывают такие требования:

• входные и вытяжные каналы должны быть одинаковыми по длине. Иначе достаточный уровень циркуляции воздуха не будет обеспечен;
• размер сечения всех каналов также должен быть одним и тем же;
• нельзя располагать входной и выходной каналы на одном уровне друг напротив друга, потому что в этом случае циркуляция воздуха будет отсутствовать.

После составления чертежа выполняют разметку внутри помещения. С помощью рулетки и маркера размечают точки расположения каналов. Отверстия в стенах и перегородках между помещениями легко выполняются специальной коронкой при помощи электрической дрели.

На чертеже нужно указать размеры помещения и точное расположение всех вентиляционных отверстий

Советы по выбору и покупке материалов

Для изготовления систем вентиляции зачастую используют обычную пластиковую водопроводную или канализационную трубу или специальную металлическую оцинкованную трубу диаметром не более 10 сантиметров. На вытяжную трубу, выходящую на крышу бани, для защиты от попадания внутрь системы осадков устанавливают зонтик из того же оцинкованного метала.

На входные каналы, которые располагаются на уровне или невысоко от земли, требуется устанавливать решётки для защиты от проникновения грызунов и других мелких животных.
Не следует забывать и о таких полезных вещах, как заслонки, которые используются для ручной регулировки циркуляции воздуха. Заслонки могут монтироваться на вентиляционные короба в виде самостоятельной детали конструкции.

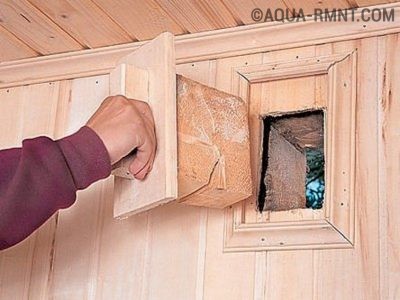

Вентиляционное отверстие удобно оборудовать заслонкой, благодаря которой можно самостоятельно регулировать приток воздуха

Расчёт вентиляции для бань разных размеров

При расчёте нужного сечения короба вентиляционных каналов используют известное соотношение: на каждый кубический метр объёма помещений требуется вентиляционный канал (входной и выходной) сечением равным 24 см2. Часто используют стандартные канализационные трубопроводы, изготовленные из полиэтилена и имеющие диаметр 10 см (радиус трубопровода равен 5 см). Площадь сечения такой трубы равна 3,14х52=78,5 см2. Для того чтобы расчитать, вентиляцию какого объёма помещения сможет обеспечить один короб с таким сечением, полученную величину сечения короба необходимо разделить на 24 см2. Получаем: 78,5/24=3,27 м3.

По вентиляционной трубе, выведеннй наружу, воздух из помещений будет выводиться на улицу, уступая место свежему

Допустим, что в бане парилка имеет размеры 2х2 м, а предбанник — 1х2 м. Высота потолков везде одинаковая и равна 2 м. Итого суммарный объём помещений равен 2х2х2+1х2х2=12 м3. Теперь определяем, сколько потребуется выполнить входных каналов для обеспечения полноценной вентиляции помещений при использовании канализационного трубопровода: 12/3,27=3,7. Принимаем значение равным 4. То есть необходимо выполнить четыре входных канала.

После определения мест расположения каналов делается разметка, сверление отверстий и монтаж коробов.

Размеры вентиляционных отверстий

Площадь сечения вентиляционных каналов зависит от размеров банных помещений: предбанников, парилок, душевых и комнат для отдыха. Важным моментом является не только правильное определение сечений каналов, но и обеспечение возможности их регулировки. Для этого предусматривается установка заглушек или задвижек.

Стоит обратить внимание и на тот факт, что при большом сечении каналов прогрев помещений до требуемой температуры с последующим её поддержанием будет достаточно трудной задачей. Главной причиной этого является отсутствие или затруднённость регулировки проходных сечений входных каналов

В случае если размер каналов будет ниже требуемых значений, появится проблема с перегревом помещений и с превышением концентрации вредных газов.

Очень важно правильно рассчитать размеры вентиляционных отверстий

Необходимые инструменты

Для монтажа узлов вентиляционной системы требуется следующие инструменты:

• электрическая дрель;
• коронка по дереву/металлу диаметром 100 мм;
• строительный пистолет под тубу с герметиком.

Плюсы и минусы басту

• хорошо прогреваются пол и полки, обеспечивается равномерный прогрев всего помещения;
• постоянная подача свежего нагретого воздуха;
• экономия дров, топлива или электричества после растопки;
• происходит естественная фильтрация воздуха, нет неприятных запахов;
• нет конденсата на окнах;
• не требуются дополнительные вытяжные приборы, которые выходят из строя и нуждаются в обслуживании;
• лежать на полоке под струей теплого свежего воздуха просто приятно и полезно.

Кроме положительных качеств, вентиляция басту обладает и недостатками:

1. не рекомендуется много поддавать жару, т. к. воздух быстро перегревается и пересушивается, кроме этого, горячий пар быстро оседает и обжигает;
2. зависимость от погодных условий – в безветренную погоду вентиляция будет работать плохо, при слишком сильном ветре появляются сквозняки;
3. нельзя установить фильтры, т. к. под печкой они расплавятся.

Если баня уже построена

Возьмем, в качестве примера обычную русскую баню, в которой забыли сделать вентиляционные отверстия. В принципе, если имеются оконца, а топка печи расположена внутри парилки, то можно обойтись вообще без сверления отверстий. Но придется постоянно прибегать к залповому проветриванию и использовать тягу печи в качестве вентиляционной.

Это решит проблему в целом, но есть недостатки, о которых стоит знать:

1. Открывая окна и двери, мы не столько снижаем температуру в помещении, сколько перегоняем пар в другие помещения (вместо улицы, откуда идет приток, он направляется внутрь и там выпадает конденсат), а потом пар выходит, а температура лишь немного понизилась и восстановится за короткое время.
2. Для использования печной тяги придется все же проделать отверстия, но только в нижней части двери парной. Тогда через нее пойдет приток из соседних помещений, которые, в свою очередь, будут тянуть сквозь щели с улицы.

Для регулировки вентиляции с помощью печи в ход идут шибер и печные дверцы. Если нужно увеличить воздухообмен, достаточно просто открыть шибер и дверцы топки до упора. Для его сокращения шибер прикрывают, но не полностью, потому что в закрытом виде с непрогоревшими дровами – это гарантия отравления угарным газом.

Кстати, проблема забытой вентиляции в бане из любого материала решается описанными способами. Заменить полностью приточно-вытяжную вентиляцию они не могут, но от заботы дырявить стены избавляют.

Если же такой вентиляции окажется недостаточно, придется сверлить стену. Но об этом – ниже.

Схема басту

Принцип работы

Принцип работы схемы басту

Большое распространение получила басту. Прижилась система благодаря легкости монтажа и эффективному распределению тепла. Только вот монтировать ее лучше изначально, на стадии строительства. Приведенная выше схема и устройство циркуляции воздушных потоков кардинально отличается от описанных мною в этой статье раньше.

Принцип басту – это перевернутый стакан. Как видно, и приточный воздуховод, и отводной находятся практически на одной высоте – чуть выше уровня пола.

Нижняя труба, по которой воздух поступает в парилку, берет начало с улицы, выходное отверстие расположено позади печки – собственно это и есть тяга. Выход разогретого воздуха находится строго по диагонали от печи, располагается ниже лавки. Теплый воздух от печи поднимается вверх, создает под потолком повышенное давление, а в противоположном углу немного остывает и, опускаясь, попадает в вентиляцию.

Главным отличием служит примерно одинаковая температура воздуха по высоте помещения, тогда как в русской бане верхняя лавка горячее, а нижняя комфортнее.

Минусом здесь выступает зависимость эффективной работы от силы ветра на улице, когда задуваемый в вытяжную трубу воздух мешает естественному оттоку, более того, может повернуть его вспять. Тогда парная наполнится запахом сгоревшего топлива, что не позволит получить должного результата от процедур.

Виды

Качественное вентилирование банных помещений продлевает срок использования парной до 50 лет и даже больше. Вариант вентиляционной системы в каждом случае подбирается индивидуально и во многом определяется местоположением строения и материалами, которые были использованы при его строительстве. Все разработанные на сегодняшний день варианты обустройства вентиляции по основному принципу работы разделяются на естественные, принудительные, а также комбинированные.

Естественная вентиляция предполагает, что смена воздуха осуществляется благодаря беспрепятственному поступлению потоков извне, их перемешиванию с воздушными слоями парных помещений и выведению отработанного через специальные отверстия.

Принудительная система основана на использовании вентиляторов. Как правило, их устанавливают на вытяжку и гораздо реже – на приток. Обычно вентиляторы устанавливают не только в парной, но и в моечной комнате, а также в комнате отдыха.

Комбинированный вариант, как и следует из названия, включает элементы естественной и принудительной вентиляции.

Среди популярных схема наибольшим распространением пользуется «басту». Она предполагает формирование небольшого отверстия с регулируемой задвижкой, которое работает на приток и обычно располагается за печью либо под ней.

В качестве дополнительных элементов над печкой обустраивают отдушины, которые управляются при помощи задвижки и клапана – именно через них попадает воздух снаружи сквозь продухи из подпола. Обычно отверстие подобного короба в течение некоторого периода остается закрытым, однако как только появится потребность снизить уровень влажности в бане, оба вытяжных клапана открываются. Эту схему можно было бы считать идеальной, если бы не некоторые ее ограничения. К сожалению, она подходит далеко не в каждом случае, поэтому в некоторых ситуациях более предпочтительным вариантом вентиляции становится монтаж вытяжной системы – для этого в нижнюю часть короба крепят вентилятор. Если установить его в приточном отверстии за печкой, то можно получить приточный тип вентиляции.

Существует еще одна схема, которую довольно часто используют в парилках – при ней влажный перегретый воздух выводится из пространства парной через верхние и нижние отверстия, оборудованные клапанами, а поступление свежего воздуха происходит через отдушины в полу под топкой. С внешней стороны здания такие отверстия между собой соединены специальным вентканалом. Реже в банях обустраивается вытяжка, при которой работает один-единственный канал для захода воздушных струй и один для их удаления, при этом оба обустраиваются на единой высоте от уровня пола: одно размещается за печью, а второе – напротив на противоположной стене. Эта система требует обязательного монтажа принудительной вентиляции.

Самый неудачный способ предполагает обустройство и притока и вытяжки по одной стороне напротив топки. В подобной системе свежий воздух, проникающий с улицы, ищет дорогу к печи и во время своего движения натыкается на ноги парящихся. Таким образом создается сквозняк, который существенно снижает уровень комфорта от пребывания в парной. Тем не менее, такое обустройство тоже встречается довольно часто, когда нет технической возможности сделать отверстия с разных сторон помещения.

Полезные рекомендации перед началом работы

Чтобы работа воздухообменной системы была максимально эффективной и качественной, перед началом ее монтажа изучите и запомните несколько простых советов.

Если в вашей бане есть санузел или даже кухня, укомплектовывайте их только вытяжной вентиляцией – такое решение исключит вероятность распространения неприятных запахов по другим помещениям. В качестве альтернативы, можете обустроить в других помещениях приточную вентиляцию, а санузлы укомплектовать естественной вытяжкой – в данном случае воздух будет двигаться к санузлам.

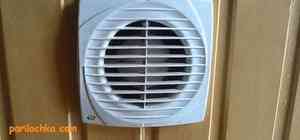

Вытяжной вентилятор

При расчете производительности вентиляторов, рекомендуется уменьшить суммарную мощность приточных устройств на 5-10% суммарной производительности вытяжных агрегатов. В данном случае отработанный воздух будет полностью вытесняться поступающими воздушными массами, а запас в 5-10% компенсирует приток воздуха, поступающего через окна, щели и т.п., что позволит соблюсти баланс.

Вытяжка

В помещениях с одной лишь естественной вентиляцией рекомендуется обязательно сделать открывающиеся форточки – так будет увеличена эффективность поступления свежего воздуха и уменьшен риск возникновения грибков, плесени, гнили и т.п.

Открывающееся окно в предбаннике

Вентиляция в парилке своими руками

Схемы вентиляции в парилке тоже можно найти в соответствующей статье. Что же касается этапов самостоятельного монтажа воздуховодов, то они ничем не отличаются от приведенных выше, поэтому сейчас мы детально рассмотрим способ сверления отверстий в стенах из сруба или бруса, а также из блоков.

Как сделать отверстие в стене сруба

1. Перед началом нужно знать место и размеры будущего отверстия, которое чуточку больше, чем диаметр трубы, потому что вам еще оборачивать трубу теплоизолятором. После этого делается разметка. (Желательно в этот момент иметь под рукой и трубы, и решетки, чтобы по ним можно было контролировать процесс.)
2. Сверлом для дерева, длина которого должна быть больше, чем толщина стены со всем «пирогом», если он есть, просверливается сквозное отверстие по центру разметки.
3. После этого с наружной стороны стены чертится окружность нужного диаметра с просверленной дыркой в центре.
4. Наружная и внутренняя отделка стены аккуратно выпиливается по кругу, освобождая бревно стены.
5. Тем же сверлом делаются отверстия в бревне по всей окружности размеченного круга. И чем ближе они будут друг к другу, тем проще вынуть внутренний фрагмент потом. Следите за перпендикулярностью сверла плоскости стены.
6. Долото и стамеска помогут устранить перемычки между высверленными отверстиями. Работу следует делать как изнутри, так и снаружи бани.
7. Вынув среднюю часть, не заравнивайте края – это лишнее.

Правила установки вентиляции басту в бане своими руками

Приточные и вытяжные отверстия должны располагаться на противоположных стенах

Вентиляция басту в бане своими руками обустраивается только после подготовительных мероприятий:

• проработка схемы расположения отводных труб и вентиляционных люков с задвижками;
• подготовка необходимых для работы инструментов;
• закупка основных материалов и комплектующих.

При подготовке схемы разводки отводных и заборных каналов обязательно учитываются размеры и тип помещений. Для каждого из них предусматриваются свои размеры воздуховодов.

Для монтажа вентиляции для бани басту нужен типовой набор инструментов, включающий электрический лобзик, дрель и средства разметки. Из материалов потребуется приобрести отрезки стальных или пластиковых труб соответствующей длины и диаметра. Кроме того, необходимо запастись задвижками соответствующего размера и формы, а также защитными решетками.

1. В нижней части помещения подготавливается два одинаковых отверстия, в которых размещаются подготовленные ранее отрезки труб.
2. Снаружи на них монтируются защитные решетки, а внутри устанавливаются створки с задвижками.
3. Система проверяется на работоспособность.

Полезные рекомендации

При оборудовании вентиляции в бане мастера рекомендуют учитывать несколько моментов.

1. Для предбанника и парилки лучше оборудовать естественную систему.
2. Независимости от типа вентиляции рекомендуется сделать регулируемые окна во всех помещениях. Это обеспечит естественное проветривание для более эффективного просушивания строения.
3. Приточную механическую вентиляцию можно оснастить воздухонагревателем, чтобы лучше проветривать помещения в холода (как сделать приточную вентиляцию читайте тут, а здесь рассказано, как сделать подогрев вентиляции).

Чтобы баня служила долго, а пребывание в ней было безопасным, нужно оборудовать вентиляционную систему грамотно. Выбор схемы зависит от того, из какого материала выполнена постройка. Есть три основные схемы вентиляции:

• естественная;
• принудительная;
• комбинированная.

При организации системы важно правильно расположить приточные и отточные отверстия
