Учимся делать измерения разными видами микрометров

Описание и действие

Прибор на современном рынке представлен множеством типов и моделей, которые по принципу действия и правилам эксплуатации не имеют существенных различий. Исключением являются лишь электронные и лазерные приборы.

Название инструмента указывает размерную величину, в пределах которой прибор способен с достоверной точностью определить размер детали. Один микрон — очень мелкий параметр; на практике чаще пользуются точностью в 50 микрон — это величина, значение которой может повлиять на результат сборочных работ либо настройку детали.

Читать также: Толстостенные трубы малого диаметра

Приемы измерения микрометром — абсолютный и относительный. При первом варианте разъем прибора прилагается непосредственно к поверхности детали. Зажимы для крепления выставляются в соответствии с геометрией измеряемой детали. Показания в микронах снимаются согласно измерительным шкалам.

Относительный метод основан на данных, снятых при измерении предметов, которые находятся в непосредственной близости к искомому объекту обмера. В дальнейшем с их помощью косвенным математическим путем устанавливаются искомые параметры этого предмета.

Основные разновидности

В зависимости от длины передвижного шпинделя (винта) микрометры классифицируют по типоразмерам. Приборостроительная промышленность производит устройства для измерения размера деталей в диапазонах:

1. от 0 до 25 мм,
2. от 25 до 50 мм,
3. от 50 до 75 мм,
4. до 500−600 мм.

Ряд измерительных приборов дополнительно укомплектован установочными концевыми мерами для возможности выставления устройства в позицию «на ноль».

Микрометры имеют различие по видам (по ГОСТ 6507–90 ) в зависимости от назначения и конструктивной принадлежности (ручные и настольные).

Широко распространены в использовании следующие виды измерительных микрометров:

гладкие — предназначены мерить наружные размеры;
листовые — для толщины лент и листов, оснащены стрелочным циферблатом;
трубные — для толщины трубных стенок;
проволочные — для толщины проволоки;
микрометрические головки — для измерения перемещения;
зубомерные — измеряют нормали зубчатых цилиндрических колес, что важно для контроля качества при их производстве.

Помимо отображенных в ГОСТ, используются и другие виды инструмента:

1. рычажные микрометры — принцип действия прибора основан на механизме измерения линейных величин с помощью метода сравнений и оценок (модель МРИ);
2. микрометры призматические — для измерения внешнего диаметра инструмента со множеством лезвий (серия МТИ, МПИ, МСИ);
3. нутромеры микрометрические — для измерения внутренних параметров различных деталей (НМ, НМИ);
4. канавочные;
5. резьбомерные;
6. универсальные и прочие.

Электронный инструмент

Для скоростных обмеров предназначены приборы с наличием электронной «цифровой» индикации, значение произведенных измерений у которых отображается на отдельном табло (к примеру, микрометр модифицированный МК — МКЦ).

Современные микрометры с цифровой индикацией имеют ряд определенных достоинств:

1. Внутренняя электронная начинка в составе устройства и цифрового табло индикации значительно облегчает работу, связанную с измерением, и экономит время, расходуемое на считывание результатов. Табло индикатора электронного микрометра отображает все полученные измерительные данные, при этом проблемы со снятием данных, как правило, отсутствуют.
2. Ощутимое преимущество цифровых устройств (ГОСТ 6507−90) составляет цена деления шкалы 0,001 мм и малые значения предела допустимой погрешности.
3. Модели электронных микрометров способствуют осуществлению не только абсолютных, но и относительных измерений.
4. Существует возможность из какого-либо положения в диапазоне измерений выставить прибор в нулевое значение. Это свойство полезно при техническом контроле, разбраковке изделий, сложных обмерах.
5. Разбраковку и контроль качества деталей реально ускорить, если в память микрометра заложить допустимые граничные значения измерительных величин. Современные прогрессивные модели микрометров обладают такими функциональными возможностями.
6. Устройства последних модификаций имеют разъемы, позволяющие отображать статистические данные измерений при помощи компьютера. Эта функция полезна при анализе серии измерений и для ведения отчетной документации испытаний.
7. Универсальность цифрового прибора при пользовании также является плюсом, она дает возможность использовать как метрическую, так и английскую систему измерений.

Ощутимым недостатком цифровых измерительных устройств является ненадежность в работе. Всякая цифровая техника нуждается в особо аккуратном обиходе. Механическая модель микрометра при возможном падении не особо пострадает, хотя это отразится на способности работать в дальнейшем. При цифровом аналоге в таком случае существует риск немедленного прекращения работы, ремонтных затрат или даже замены прибора.

https://youtube.com/watch?v=2hpbMqMTYnI

Лазерный микрометр

Лазерный микрометр — новейший универсальный измерительный инструмент. Главное отличие прибора от механических аналогов — это потребность в автономном источнике питания.

Микрометр служит для бесконтактных измерений линейных величин, определения зазоров, ширины, толщины, внутренних диаметров в технологических объектах. Посредством лазерного устройства измеряют уровни сыпучих веществ, отслеживают положение объекта.

По причине высокой себестоимости лазерный манометр пока не пользуется большим спросом в частных кругах.

Originally posted 2018-03-28 15:34:19.

ТИПЫ. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Микрометры должны быть изготовлены следующих типов:

МК — гладкие для измерения наружных размеров изделий (черт.1);

МЛ — листовые с циферблатом для измерения толщины листов и лент (черт.2);

МТ — трубные для измерения толщины стенок труб (черт.3);

МЗ — зубомерные для измерения длины общей нормали зубчатых колес с модулем от 1 мм (черт.4);

МГ — микрометрические головки для измерения перемещения (черт.5);

МП — микрометры для измерения толщины проволоки (черт.6).

Примечание. Наименьший внутренний диаметр труб, измеряемых микрометром типа МТ, должен быть 8 или 12 мм.

Тип МК

1 — скоба; 2 — пятка; 3 — микрометрический винт; 4 — стопор;5 — стебель; 6 — барабан; 7 — трещотка (фрикцион)Черт.1

Тип МЛ

1 — скоба; 2- пятка; 3 — микрометрический винт; 4 — стопор; 5 — стебель;6 — барабан; 7 — трещотка (фрикцион); 8 — циферблат; 9 — стрелкаЧерт.2

Тип МТ

1 — скоба; 2 — пятка; 3 — микрометрический винт;4 — стопор; 5 — стебель; 6 — барабан; 7 — трещотка (фрикцион)Черт.3

Тип МЗ

1 — скоба; 2 — пятка; 3 — измерительная губка; 4 — микрометрический винт;5 — стопор; 6 — стебель; 7 — барабан; 8 — трещотка (фрикцион)Черт.4

Тип МГ

1 — микрометрический винт; 2 — стебель; 3 — барабан; 4 — трещотка (фрикцион)Черт.5

Тип МП

1 — корпус; 2- микрометрический винт; 3 — стебель; 4 — барабан; 5 — трещотка (фрикцион)Черт.6

1.2. Микрометры следует изготовлять:

• с ценой деления 0,01 мм — при отсчете показаний по шкалам стебля и барабана (черт.1-6);
• со значением отсчета по нониусу 0,001 мм — при отсчете показаний по шкалам стебля и барабана с нониусом (черт.7 и 8);
• с шагом дискретности 0,001 мм — при отсчете показаний по электронному цифровому отсчетному устройству и шкалам стебля и барабана (черт.9).

1 — стебель; 2 — нониус; 3 — барабан; 4 — цифровое отсчетное устройствоЧерт.7

1 — стебель; 2 — нониус; 3 — барабанЧерт.8

1> — стебель; 2 — барабан; 3 — электронное цифровое отсчетное устройствоЧерт.9

Примечание. Черт.1-9 не определяют конструкции микрометров.

(Измененная редакция, Изм. N 1).

1.3. Основные параметры, размеры и классы точности микрометров должны соответствовать установленным в табл.1.

Таблица 1мм

Тип микрометра	Диапазон измерений микрометра с отсчетом показаний	Шаг микрометрического винта	Измерительное перемещение микровинта
по шкалам стебля и барабана классов точности	по шкалам стебля и барабана с нониусом	по электронному цифровому устройству классов точности
1	2	1	2
МК	0-25; 25-50; 50-75; 75-100	0,5	25
100-125; 125-150;150-175; 175-200;200-225; 225-250;250-275; 275-300	—
300-400;400-500;500-600	—
МЛ	—	0-5	1,0	5
0-10	10
0-25	25
МТ	0-25	0,5	25
МЗ	0-25; 25-50; 50-75; 75-100
МГ	0-15	15
0-25	25
—	0-50	—	50
МП	0-10	10

1.4. Диаметр гладкой части микрометрического винта должен быть 6h9, 6,5h9 или 8h9.

На концах микрометрического винта и пятки на длине до 4 мм допускается уменьшение диаметра, но не более чем на 0,1 мм.

1.5. Электрическое питание микрометров с электронным цифровым отсчетным устройством должно быть от встроенного источника питания.

Электрическое питание микрометров, имеющих вывод результатов измерений на внешние устройства, — от встроенного источника питания и (или) от сети общего назначения через блок питания.

Пример условного обозначения гладкого микрометра с диапазоном измерения 25-50 мм 1-го класса точности:

Микрометр МК50-1 ГОСТ 6507-90

То же, микрометрической головки с нониусом с диапазоном измерения 0-25 мм:

Микрометр МГ Н25 ГОСТ 6507-90

То же, гладкого микрометра с электронным цифровым отсчетным устройством с диапазоном измерения 50-75 мм:

Микрометр МК Ц75 ГОСТ 6507-90

1.4, 1.5. (Измененная редакция, Изм. N 1).

Какими бывают микрометры

Практически все микрометры — это один и тот же тип устройств со схожим строением.

Для определения размера предметов используется винтовая пара, перемещая которую можно с высокой точностью узнать размер детали или предмета. Любой современный микрометр оснащен парой винт-гайка, которая позволяет с высокой точностью измерять предметы. Также на каждом из микрометров есть шкала, которая позволяет определить измеряемый размер.

Из-за разницы в видах работ, которые выполняются микрометром, может несколько различаться его форма. К примеру, существуют микрометры для замера толщины листов, для замера изделий со сложной конфигурацией (зубчатые), для измерения труб и их стен, для размера тонких изделий и другие. Особенность этих микрометров — в строении скобы, рычага и контрольного винта.

Эти формы изменяются в зависимости от того, для каких работ предназначен микрометр. Это очевидно, так как подобраться к внутренней плоскости трубы для измерения стенок можно только со специальным микрометром. Соответственно — и в других случаях.

Большинство микрометров — ручные, но есть и стационарные (настольные) модели. Они отличаются большей точностью и позволяют измерить очень мелкие детали за счёт стрелочного или часового механизма. Тем не менее, использовать их в быту не очень удобно.

Отдельного упоминания заслуживает разделение микрометров по точности. Более дешевые и простые в устройстве микрометры обладают несколько меньшей точностью, обычно — до 50 мкм. Такие микрометры применяются при выполнении работ, где не нужна предельно высокая точность — изготовлении несложных деталей. Более дорогие могут обладать точностью до 2 мкм, и они применяются при работе с электроникой, подшипниками и другими работами, где нужна максимальная точность.

Некоторые современные микрометры делают не механическими, а цифровыми. Такие микрометры стоят дороже, но они проще в эксплуатации и позволяют совершать измерения еще точнее — до 1 мкм.

Инструкция по пользованию

Процедура измерения заключается во вращении барабана до момента соприкосновения плоского окончания микрометрического винта и пятки с габаритными окончаниями измеряемого предмета. Поскольку в работе с приборами с цифровой индикацией измерений проблемы возникают редко, рассматривать следует порядок действий на примере микрометра классической конструкции.

Проверка показаний

Рекомендуется выполнять не только в процессе приобретения прибора, но и постоянно перед выполнением измерений. Процедура проверки начинается с вращения барабана до момента смыкания пятки и плоского окончания микрометрического винта. Прибор работает исправно, если торец барабана останавливается на нулевой отметке шкалы стебля, а продольный штрих указывает на отметку «0» на барабане.

В случае невыполнения одного из условий необходимо произвести регулировку микрометра. Алгоритм выполнения самостоятельной регулировки выглядит следующим образом:

• Посредством стопорного устройства производится фиксация микрометрического винта. Измерительные плоскости при этом находятся в соединенном положении, или между ними зажимается концевая мера.
• При помощи специального ключа, входящего в комплект микрометра, выполняется разъединение микрометрического винта и барабана.
• Продольный штрих, нанесенный на стебле, совмещается с нулевой отметкой барабана.
• Прибор собирается в обратном порядке, после чего проверяется повторно.

Фиксация детали

Для проведения измерений деталь должна быть надежно зафиксирована измерительными поверхностями инструмента. Во избежание поломки микрометра и в целях получения максимально точных результатов необходимо придерживаться некоторых простых рекомендаций:

1. Плотно прижав измеряемый предмет к пятке, не прилагая усилий, подвести плоскость винта микрометрического к краю предмета.
2. Дальнейшее сближение измерительной поверхности винта с габаритом измеряемого предмета производить исключительно посредством трещотки.
3. Серия щелчков сигнализирует о соприкосновении измерительных поверхностей с габаритами измеряемого элемента, и показания шкал микрометра соответствуют его размерам.

Снятие показаний

Снятие показаний начинается с наиболее крупного разряда, постепенно переходя к более мелким. В первую очередь фиксируется показания шкалы, расположенной на стебле. В качестве примера рассматривается модель «МК25−1», цена деления шкалы стебля которого — 0,5 миллиметра

Чрезвычайно важно понимать, что искомый показатель определяется предшествующим открытым делением

Как настроить микрометр и проверить точность калибровки

В процессе эксплуатации шкала микрометра периодически сбивается. Поэтому перед каждым использованием прибора желательно производить калибровку. Для этого нужно полностью закрутить винт и посмотреть совпадает ли нулевая отметка на барабане с горизонтальной риской на стебле. При необходимости можно произвести ремонт микрометра своими руками.

Если данные метки не совпадают, то следует подкрутить стебель, используя специальный ключ, который входит в комплект.

Для проверки точности измерений микрометра с диапазоном измерений 25 – 50 мм, 50 – 75 мм и более используют соответствующие им эталоны (концевые меры длины), размер которых известен до сотых миллиметра. Эталон, имеющий чистую торцевую поверхность, должен быть зажат без перекосов между измерительными поверхностями прибора усилием трещотки в несколько щелчков. Полученное значение сравнивают с известным, а при необходимости выполняют настройку микрометра.

Виды микрометров

Поскольку измерения с высокой степенью точности, которую не обеспечивает штангенциркуль, необходимы для деталей разной формы и размеров, ассортимент микрометров тоже довольно велик.

В первую очередь изделия различают по степени точности измерений, что напрямую связано с их конструкцией:

• самым простым и надежным считается так называемый аналоговый или механический микрометр. Стандартная точность измерений – до сотых долей миллиметра;

• если в приборе к двум шкалам – на стебле и барабане – добавляется еще одна, стрелочная, такое устройство называют стрелочным или рычажным микрометром. Он считается более точным, чем обычный, и дает возможность вести измерения с допуском до тысячных долей миллиметра;

• цифровые (точнее, с цифровым экраном) приборы уже описаны выше. Он совмещает в себе конструктив винтового и рычажного устройства, дает точность измерений до 0,001 мм;

• наиболее точными и совершенными в современной промышленности считаются лазерные микрометры. Однако принцип их работы совсем другой – величина размера определяется по отклонению лазерного луча. Благодаря этому возможно измерение с точностью до 0,0001 мм.

По конструктиву приборов и возможности совершения ими разных замеров классификация идет иначе:

• гладкий (обычный винтовой, он же аналоговый и механический) микрометр позволяет измерять внешний размер детали – ширину, длину, толщину, диаметр;

• для замера толщины стенки детали применяется немного другая конструкция, ее называют трубной. Особенность – выступ на пятке, обращенный к шпинделю;

• для определения размера зуба шестерни и расстояний между ними используется зубомерная разновидность. Ее особенность – насадки конической формы на пятку и шпиндель, обеспечивающие плотное прилегание измерителя к поверхности зуба;

• листовые микрометры предназначены для замера толщины листов, поэтому скоба у них уменьшена по сравнению с другими моделями, зато имеется дополнительная круговая шкала для большей точности измерений;

• так называемые проволочные микрометры, как понятно из названия, предназначены для определения сечения проволоки и иных деталей очень малого размера. Соответственно скобы у этих устройств нет вовсе, но обеспечена повышенная точность замеров;

• очень специфическое назначение у прибора с призматической формой насадок на скобе. Он позволяет очень точно определять правильность формы и размеров многолезвийного инструмента;

• канавочный микрометр (или микрометр-глубиномер) рассчитан на определение глубины отверстия (канавки, паза, углубления) в детали. Принцип его работы схож со штангенциркулем или обычным глубиномером, но точность заметно выше, чем у этих приборов. В комплекте поставки обычно имеются дополнительные щупы различной длины для расширения диапазона измерений;

• резьбовой микрометр служит для точного определения диаметра метрической резьбы и имеет характерные заостренные концы пятки и шпинделя. Это позволяет концам устройства касаться впадин резьбы. Снабжается дополнительными наконечниками для разного шага измеряемой резьбы;

• очень необычен двойной прибор (для регулировки клапанов) – он рассчитан на отслеживание постепенных изменений диаметра (сечения) детали в процессе изготовления. Например, удобно замерять им диаметр поршней до или после снятия части материала;

• измерить внутренний диаметр тонкой трубы (отверстия) позволяет нутромер-микрометр. Для определения диаметра из его основной части выдвигаются небольшие детали до касания к стенкам детали.

Солидную часть функций разных видов микрометров совмещает в себе универсальное устройство с набором насадок на шпиндель и пятку.

Основной его минус – возможность измерения только внешних размеров.

Советы по выбору

С учётом разнообразия моделей микрометров часто у потенциальных покупателей возникают проблемы с выбором конкретного измерительного прибора. Естественно, каждый старается найти оптимальное соотношение стоимости инструмента и его качества. Стоит отметить, что стоимость микрометра напрямую зависит от производителя. Не секрет, что высококачественная продукция, выпускаемая именитыми брендами, будет стоить намного дороже устройств, предлагаемых малоизвестными фирмами.

Ещё одним из ключевых и наиболее значимых факторов является качество материалов, из которых выполнен прибор

Особое внимание также рекомендуется обращать на следующие моменты:

• качество нанесённой разметки;
• работоспособность трещотки;
• точность измерений (для проверки можно использовать деталь с известными линейными размерами).

Помимо всего прочего, выбирая конкретную модель микрометра с учётом особенностей эксплуатационных условий, стоит акцентировать внимание на наличии в комплекте поставки штатива, подставки и специального держателя. В некоторых ситуациях подобные конструктивные элементы могут оказаться незаменимыми

Однако наиболее значимыми параметрами при выборе измерительного оборудования будут следующие.

• Диапазон измерений, от которого зависят минимальные и максимальные габариты объектов измерений.
• Точность выполняемых измерений, определяемая шагом резьбы микрометрического винта. Её можно вычислить делением шага резьбы на количество делений шкалы. Следует помнить, что показатель зависит от температурного режима.
• Показатели погрешности, которые определяются производителем и отображаются в паспорте изделия, входящем в комплект поставки. Погрешность разных моделей микрометров может варьироваться в диапазоне 0,002-0,03 мм. При отклонении от нормы устройство необходимо калибровать.

Естественно, это не полный перечень критериев выбора. Одним из важных моментов является сфера применения микрометра. Речь идёт о том, какие именно измерения и с какой частотой будут осуществляться с использованием устройства. Необходимо помнить, что существуют универсальные и узкоспециализированные модели, ориентированные на выполнение конкретных задач. Последние имеют определённые конструктивные особенности.

О том, как правильно пользоваться микрометром, смотрите в следующем видео.

Пошаговая инструкция по использованию микрометра

Процесс измерения сводится к вращению барабана до соприкосновения пятки и плоской измерительной поверхности винта с габаритами предмета.

Чтобы не оставить без внимания ни один нюанс проведения измерений, приведем подробную инструкцию по использованию микрометра.

При пользовании цифровым микрометром трудности в снятии показаний обычно не возникают. Поэтому при описании процесса будем рассматривать прибор классической конструкции.

Этап первый. Проверка показаний

Желательно осуществлять не только при покупке нового прибора, но и каждый раз перед проведением измерений.

Для проверки показаний микрометра с диапазоном измерений от 0 до 25 мм нужно вращать барабан до смыкания измерительных плоскостей при отсутствии детали. Чтобы проверить показания микрометров с большим диапазоном, нужно использовать концевую меру, входящую в комплект прибора.

Барабан должен полностью закрыть шкалу, нанесенную на стебле. Говоря более точно, торец барабана должен остановиться четко на нулевой отметке стебля. А нулевая отметка шкалы барабана должна остановиться напротив продольного штриха.

Если неточность показаний обнаружена в магазине, от покупки стоит отказаться. Если показания сбились в процессе эксплуатации, можно пойти одним из двух путей решения проблемы:

1. Если микрометр предназначен для домашнего использования, можно провести регулировку самостоятельно.
2. Если микрометр производственный и его показания считаются официальными при изготовлении, контроле и сдаче деталей, регулировку следует поручить специально уполномоченным лицам или организациям.

Самостоятельная регулировка проводится по следующему алгоритму:

1. Микрометрический винт фиксируется стопорным устройством при соединенных измерительных плоскостях или при зажатой между ними концевой мере.
2. Барабан разъединяется с микрометрическим винтом. Для этого следует воспользоваться специальным ключом, входящим в комплект прибора. В некоторых моделях достаточно просто отвернуть трещотку вращением против часовой стрелки.
3. Нулевой штрих на барабане совмещается с продольным штрихом на стебле.
4. Проводится сборка прибора в обратном порядке.
5. Осуществляется новая проверка показаний.
6. В случае необходимости регулировка повторяется.

https://youtube.com/watch?v=refwC-OgWIo

Этап второй. Фиксация детали измерительными поверхностями

Для получения точного результата измерений и предотвращения поломки микрометра вследствие неправильного обращения следует придерживаться простых рекомендаций:

1. Удерживая деталь вплотную к пятке, вращением барабана подвести измерительную плоскость микрометрического винта близко к габариту детали. Не следует прилагать усилий.
2. Дальнейшее вращение можно осуществлять только через трещотку. Серия щелчков трещотки подскажет, что измерительные поверхности соприкоснулись с деталью, а показания прибора соответствуют измеряемому габариту.

Первый пункт можно не принимать во внимание, если с самого начала вращать барабан через трещотку. Выработав такую привычку, можно избежать повреждения элементов микрометра и снизить износ измерительных поверхностей при случайном превышении необходимого вращательного момента

Этап третий. Снятие показаний

Показания начинают снимать с крупного разряда, а заканчивают — мелким.

Цены делений у разных микрометров могут отличаться, поэтому перед снятием показаний нужно ознакомиться с прибором. Для полной уверенности в правильности проведения измерений желательно прочитать паспорт.

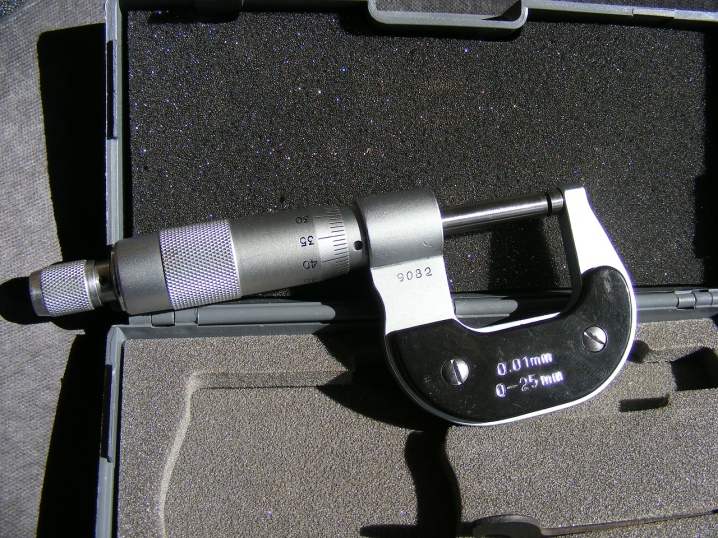

В качестве примера возьмем наиболее широко распространенный гладкий микрометр МК25 с ценой деления 0,01 мм:

Снимаем показания шкалы стебля. Цена деления — 0,5 мм

Важно помнить: если деление не видно, искомый размер определяется предыдущим открытым делением.
Снимаем показания шкалы барабана. В рассматриваемом приборе цена деления барабана — 0,01 мм

Цифры на барабане показывают сотые доли миллиметра.
Суммируем показания шкал стебля и барабана.

Мы довольно подробно рассмотрели, как пользоваться микрометром. Видеоурок по его использованию поможет более наглядно раскрыть тонкости проведения измерений.

Рейтинг лучших моделей

Мы составили для вас рейтинг лучших микрометров. При составлении списка мы руководствовались отзывами покупателей, качеством исполнения и функционалом микрометров. У каждого, кто выбирает микрометр, есть свои задачи. Соответственно, мы рассматриваем инструмент разного класса и точности. Кроме того, мы выбирали микрометры таким образом, чтобы их цена соответствовала качеству.

FIT 19909

Лучший бюджетный микрометр. Ручной механический инструмент со скобой обычной формы. Обладает достаточной для бытовых целей точностью измерения. Подойдет для домашней мастерской. У микрометра есть зажим, который позволяет зафиксировать инструмент и его шкалу в одном положении. Эта модель отличается высокой надежностью и универсальностью, а также небольшой ценой. Среди бюджетных микрометров FIT является самым популярным. Единственный недостаток — не самая большая точность измерения, даже если учесть другие механические микрометры из более дорогих ценовых категорий.

Преимущества:

• недорогой;
• легкий и компактный;
• надежный;
• есть зажим.

Недостатки:

точность измерения (в пределах 100 мкм).

Тип	Механический гладкий
Точность измерения	0,1 мм
Особенности	Фиксирующий зажим
Цена	1000 рублей

ЗУБР «ЭКСПЕРТ»

Еще один недорогой микрометр, но на этот раз — цифровой. Этот микрометр уже обладает достаточной точностью для того, чтобы использовать его для точных работ, в том числе ювелирных. В отличие от ручных механических микрометров, этим микрометром легче пользоваться — при нормальном обслуживании для измерения достаточно правильно поместить предмет между концами винта, а на экране отобразится правильное значение. Тем не менее, здесь есть и традиционная механическая шкала, которая позволяет использовать микрометр, как и обычный. Выбирать цифровой микрометр лучше тем, кто часто пользуется этим инструментом — это экономит время работы.

Преимущества:

• удобная эксплуатация;
• высокая точность;
• скорость работы;
• есть зажим;
• механическая и цифровая шкала.

Недостатки:

• зависит от источника питания;
• стоит дороже обычных микрометров.

Тип	Гладкий цифровой
Точность измерения	0,001 мм
Особенности	Фиксирующий зажим, цифровой экран, механическая шкала
Цена	3500 рублей

МКЦ 25 GRIFF

Продвинутый цифровой микрометр, который предназначен для измерений с высокой точностью. Главная особенность этого микрометра заключается в том, что он оснащен специальным портом, который позволяет подключать его к компьютеру. Благодаря этому легко записывать и изучать результаты измерений и совершать вычислительные работы. Этот микрометр подходит для профессиональных задач и позволяет делать работу в постоянном потоке. Этот микрометр работает только в цифровом режиме, механической шкалы для определения измерений нет.

Преимущества:

• высокая точность;
• возможность подключения к ПК;
• прочный винт из твердого сплава.

Недостатки:

• зависит от источника питания;
• нет механической шкалы;
• большая цена.

Тип	Гладкий цифровой
Точность измерения	0,001 мм
Особенности	Фиксирующий зажим, подключение к компьютеру
Цена	5000 рублей

ASIMETO 152-01-0

Рычажный механический микрометр, который подойдет для совершения точных измерений вплоть до 0,001 мм. Благодаря подвижной пятке (один из концов винта) микрометр может с большим усилием зажимать деталь, что увеличивает точность прибора. Этот микрометр подойдет для использования на производстве для контроля деталей или при выполнении других сложных работ.

Преимущества:

• высокая точность измерений;
• рычажный механизм;

Недостатки:

• вес — 80 грамм;
• цена;
• маленький диапазон измерения.

Тип	Рычажный механический
Точность измерения	0,001 мм
Особенности	Фиксирующий зажим, рычажная пятка без трещотки
Цена	20000 рублей

Микрометр листовой МЛ-25

МЛ-25 предназначен для измерения толщины листов металла или других материалов: бумаги, пластика, стекла и т.д. U-образная форма позволяет легко и удобно измерять листы перечисленных материалов. В качестве измерителя используется неподвижная пятка и винтовая пара. В этом микрометре стоит механическая радиальная шкала, работающая с точностью до 0,01 мм.

Преимущества:

• удобно работать с листами;
• легкий и компактный;
• высокая точность измерения.

Недостатки:

• ограниченный диапазон задач;
• цена.

Тип	Механический листовой
Точность измерения	0,01 мм
Особенности	Радиальная шкала
Цена	7500 рублей

Виды микрометров

Данное изделие нашло применение в различных сферах. Чтобы адаптировать его к различным условиям использования, были внесены некие конструктивные особенности. Давайте их рассмотрим. Самым распространенным вариантом прибора является гладкий микрометр. Он применяется для наружного измерения деталей. Шаг деления на горизонтальной шкале равен 0,5 мм, а на барабане 0,01 мм. Так же встречаются модели, где деление на барабанной шкале составляет 0,005, 0,002 или 0,001 мм. Такой вариант устройства выпускается как с механической, так и с цифровой индикацией.

Чтобы измерить значение толщины листа или ленты, применятся листовой прибор. Для увеличения площади контакта, такие устройства имеют дополнительные тарелки на винте и пятке. Поскольку металлические листы имеют неровности, то производя измерения с помощью гладкого микрометра, в результате получится большая погрешность. Наличие тарелок помогают этого избежать.

Чтобы замерить толщину труб применяют трубный микрометр. По своему внешнему виду они отличаются от других моделей. Здесь среза скоба, а ее заменяет пятка. Для измерения пятка помещается внутрь трубы, после чего зажимается винтом. Так можно получить точные данные о толщине стенки трубы.

Для получения данных толщины проволоки применяется проволочный измеритель. Среди всех разновидностей микрометров данный вариант является самым компактным. В нем отсутствует дугообразная скоба, и внешне он может напоминать металлический прут. Главная его особенность – небольшой диапазон хода. Но для его предназначения другого и не надо.

Так же имеется прибор с очень тонкими винтом и пяткой, его называют микрометром с малыми губками. Его применяют для измерения поверхности металла после сверления или проточки. Благодаря такой конструкции он легко может попасть в тонкие отверстия.

Для замера толщины металлических заготовок на производстве применяется устройство для горячего металлопроката. С его помощью снимают данные, не ожидая остывания изделия. Так в кротчайший срок можно определить, готовность выпускаемой детали.

Кроме этого есть универсальный прибор, который имеет съемные наконечники. Такое устройство подходит тем, кто работает с различными деталями и материалами. Заменив один наконечник на другой, с легкостью происходит адаптация прибора. Бюджетные варианты универсальных изделий могут выдавать небольшую погрешность. Это обусловлено образованием зазора при недостаточном сжатии.

Самым удобным считается цифровой вариант микрометров, который имеет электронный дисплей. Снятие данных с таким прибором занимает меньше времени, и имеет высокую точность. Для их функционирования требуется батарея. Долговечность цифровых приборов может быть ниже, чем механических. Поскольку такое устройство при небрежном обращении легко придет в негодность. Например, здесь легко повредить дисплей. Устройства из дорогого ценового сегмента могут иметь множество дополнительных функций. Например, память, время проведения замера. Такой функционал окажется полезным, когда за короткий период времени следует провести большое количество замеров.
