Слив-перелив для ванны: типы, виды, особенности

Как установить сифон: тонкости и нюансы

По идее, если следовать инструкции по сборке сифона, любезно предоставляемой производителями этих изделий, то все должно получаться в самом лучшем виде. Но практически всегда у большинства людей возникает масса проблем. У одних людей техническое мышление, у других экономическое, а у третьих его вообще нет. Не примите последнее на свой счет – если вы добрались до этой статьи, то вы явно мыслящий человек. Ну да ладно, вернемся к нашим тонкостям сборки – и простой сифон, и сифон для ванной полуавтомат собирается практически одинаково. Чтобы было понятнее, как это делается, рассмотрим весь процесс этой работы по пунктам.

1. Если речь идет о замене старого сифона новым, то удаляем первый и тщательно очищаем места соединения сифона с ванной – прокладкам ничто не должно мешать выполнять свои функции.
2. Берем нижний перелив, вкладываем в него прокладку и приставляем снизу к сливному отверстию. В это время другой рукой накладываем на отверстие верхнюю накладку, вставляем в нее винт и наживляем его. После этого придерживаем одной рукой нижнюю часть переливной горловины, а другой рукой с помощью отвертки туго затягиваем винт. Не переусердствуйте – корпус горловины пластиковый, поэтому он может лопнуть. Если появится небольшая протечка, то винт всегда можно затянуть сильнее.

3. Точно так же монтируем и верхнюю переливную горловину. Патрубок, обеспечивающий отвод излишков воды, лучше направить не вертикально вниз, а чуть в сторону, ближе к себе. Так будет удобнее выполнять его соединение со сливной горловиной.

4. Соединяем слив и перелив гофрированным шлангом. Резать и укорачивать его не нужно, следует плавно изогнуть. Если для герметизации этих соединений используется гайка, то не забывайте о том, что прокладка устанавливается тонким концом к сливной и переливной горловине. Сначала на гофру надевается гайка, а потом прокладка.
5. К сливной горловине под ванной подсоединяем водный затвор. Здесь добавить можно только одно – перед соединением лучше будет, если вы осмотрите места установки прокладок на предмет заусенцев и дефектов литья. Все, что может мешать качественной герметизации, нужно срезать ножом или спилить напильником. Без исключений во всех моделях сифонов, включая сифон для ванны автомат, водный затвор подсоединяется к горловине посредством накидной гайки с плоской или конусной прокладкой.
6. К водному затвору подсоединяем гофру или патрубок для подключения сифона к канализации точно так же, как и в пункте 5.

7. Подсоединяем сифон к системе канализации. Здесь хочу отметить, что в некоторых изделиях этого типа подключение может осуществляться прямиком в раструб пластиковой трубы, а в некоторых посредством уплотнительного манжета. Если речь идет о старой чугунной канализации, то в любом случае без манжета не обойтись.

8. Проверяем качество сборки. Открываем воду и наполняем ванну. Если при закрытой пробке течь не появилась, значит горловина собрана хорошо. После того как наберется треть ванны (а лучше половина), можно открыть пробочку и просмотреть все остальные соединения. Если все нормально, значит ванной можно полноценно пользоваться. Если нет, тогда придется немного переделать или подтянуть гайки. В большинстве случаев течи возникают по двум причинам: недотянута гайка или в соединении имеется перекос, возникающий по причине наличия чего-либо, мешающего нормальной установке элемента (монтажная пена, используемая для утепления ванны или неправильно подогнанная жесткая подводка) – все это вы должны увидеть в процессе сборки. Если что-то натягивается, значит будет течь – все должно четко подходить друг к другу без лишних усилий.

Этапы монтажа слива в полу

Процесс установки слива в полу в санузле включает в себя следующие этапы работы:

• предварительная подготовка пола в душе к установке конструкции;
• установка гидроизоляционной обмазки;
• установка трапа в ванной, который будет служить основанием для слива;
• установка уклона, обеспечивающего сток воды и его выравнивание;
• отделка пола кафельной плиткой и другими материалами.

Предварительная подготовка пола к монтажу конструкции

Предварительные работы включают прежде всего создание лотка. Так, вам потребуется взять перфоратор и с его помощью снять с пола старую плитку, а затем сделать маленькое отверстие в цементной стяжке. После того как вы полностью избавили пол от старого покрытия, тщательно очистите его от пыли и другого мусора, пересмотрите все неровности, выбоины на поверхности и другие дефекты.

Затем выбоины и трещины заделайте специальным средством, после чего пол следует обработать гидроизолирующим жидким средством. Это нужно сделать непременно, поскольку слив для душа будет располагаться не на поддоне, а прямо на полу.

Теперь можно приступать к установке трапа для душа, с помощью которого будут выводиться через канализацию остатки воды.

Особенности установки сливного трапа

В некоторых случаях ванну следует оснащать специальным сливным трапом, который напоминает поддон в душевой или слив для бассейна. Однако от них он отличается тем, что поддон не требует установки гидроизоляционного материала, а в бассейне им обрабатывают не только полы, но и стены. Установить трап одновременно и сложно и просто.

Помимо того, что трап собирается и сливает остатки воды с пола в канализационную трубу, он обладает еще и такими функциями:

• герметизирует стыки с поверхностью пола в душевой кабине;
• дает возможность фильтровать всю воду, которая поступает в сток;
• дает доступ к ревизии, чтобы осмотреть и очистить все изнутри;
• защищает от неприятных запахов благодаря гидрозатвору.

Независимо от того, из какого материала сделан сливной трап – пластика, металла или латуни, он должен обладать следующими свойствами:

• устойчивость к коррозии;
• надежность;
• прочность;
• возможность разобрать и очистить конструкцию.

Корпус состоит из воронки, которую крепят в поверхности пола. Дальше идет патрубок, длина которого зависит от условий установки, высота трапа тоже бывает разной в зависимости от них же.

Чтобы сделать такой трап самостоятельно, нужно сначала провести ряд подготовительных работ, о которых уже было сказано ранее. В результате вы должны получить общий порог для слива воды, состоящий из таких элементов:

• основание покрытия;
• гидро- и теплоизоляционный слой. Для гидроизоляции применяется специальное жидкое вещество, а в качестве утепления лучше всего укладывать пенопласт;
• второй слой герметичной гидроизоляции;
• бетонная стяжка с уклоном порядка 4 сантиметров в сливную сторону;
• слой отделки, как правило, это плитка из керамики, которую клеят на специальный раствор.

И вот мы имеем готовый трап в ванной комнате, который хорошо замурован в прочную и целиком очищенную от грязи часть напольного покрытия. Когда все готово, можно теперь установить и сам слив.

Как правильно установить слив

Установка слива в пол состоит из таких поэтапных действий:

• приготовьте простой карандаш и с его помощью отметьте на полу размещенный трап;
• соедините конструкцию и канализационный раструб, обработайте все места соединений силиконовым герметиком;
• прямо на поверхность пола положите пенопласт толщиной в 5 сантиметров и плотностью 35 килограмм на квадратный метр. Помните, что трап не должен прилегать к нему плотно;
• выложите рейки рядом со стенами, они будут применяться как деформированные швы;
• залейте площадку цементным раствором, чтобы трап в ванной лежал на нем плотно, и оставалось при этом ни неровных мест, ни полостей;
• при стяжке не забудьте об уклоне в сторону слива;
• после полного высыхания бетона уложите еще один гидроизоляционный слой с небольшим выступом в сторону стен;
• в трап выкладываем сифон вместе с решеткой на нужную высоту и прикрепляем направляющие из дерева под углом;
• по уровню направляющих выложите второй слой цементного раствора;
• после того как он высохнет, выкладываем на пол керамическую плитку.

Слив в полу готов. Он нужен в ванной или в душевой кабине, если душ не оснащен поддоном, но некоторые специалисты рекомендуют с его помощью оснащать и обычные ванны с целью предотвращения неприятного запаха и сырости.

Как вы поняли, сделать такую конструкцию не так сложно, вам потребуется для этого специальный сифон, который нужно соединить с полом и установить трап.

На что следует обратить внимание

С самого начала нужно разобраться, как снять старый сифон. Для этого нужно иметь набор ключей под зажимные гайки. Они легко откручиваются с помощью инструмента, а вся система разбирается на определенное количество составных деталей.

Обязательным элементом является слив воды, которая выполняет функцию гидрозатвора, открутив заглушку. В некоторых случаях гайки «прирастают» к резьбе и вручную их практически невозможно открутить. Здесь на помощь придет болгарка.

Перед тем как снять старый сифон самостоятельно, необходимо ознакомиться со схемой слива в ванной. Чтобы открутить зажимные гайки, потребуется воспользоваться набором ключей, что позволит с легкостью разобрать старую систему на определенное количество составных частей. В процессе крепления сливной и переливной горловины необходимо затянуть винт

При этом важно не повредить элемент, рассчитав свои силы

Читать Как спрятать трубы в ванной под плитку

Чтобы крепление деталей было надежным, а течь отсутствовала, потребуется силиконовый герметик для обмазки соединений. Пользоваться им необходимо перед началом сборки, поскольку он способен быстро высохнуть. Замена слива может выполняться в лежачем либо сидячем положении.

Осуществляя замену сифона, следует помнить правило, которое состоит в том, что от качества работы будет зависеть герметичность резервуара. Только грамотно сделанный ремонт позволит решить проблему со сливом. Советы специалистов помогут разобраться в том, как правильно заменить сифон самостоятельно.

Правильная установка слива в ванной требует соблюдения следующих рекомендаций:

1. При проведении работ должна соблюдаться последовательность.
2. Для обработки различных соединений потребуются уплотнители.
3. В процессе закручивания деталей следует соблюдать аккуратность.
4. Закручивание резьбовых элементов рукой заканчивается затягиванием их на 1/4 полного оборота.

Подключение ванной к канализации требует ровного закручивания гайки, поэтому ее устойчивость следует каждый раз проверять. К монтажу сифона в ванной своими руками следует приступать только после надежного закрепления чаши, которую в случае необходимости потребуется выставить по уровню и зафиксировать. Между емкостью и полом должен оставаться зазор, равный 15 см и более.

(Пока оценок нет)

Автоматическое устройство слива

Если позволяет бюджет, можно купить дорогую автоматическую модель. Выгодным будет и приобретение недорогой стандартной модели. Цены на автоматические конструкции составляют 20-55 $. Отличительная особенность автоматического механизма связана с наличием специального клапана. После его нажатия пробка автоматически закрывает отверстие слива в резервуаре.

Предусмотренный фиксатор клапана позволяет сохранить его положение. Для слива воды потребуется сделать нажатие на кнопку. Автоматическое опускание и поднятие клапана происходит в результате сжатия пружины. Система автоматического слива имеет следующие основные особенности:

1. Управление сливом осуществляется ногами.
2. Видимая часть обладает компактным размером.
3. Наличие большого ассортимента кнопок.

Система автоматического водоотведения зачастую применяется для оборудования ванночек для детей. В результате емкость с водой не потребуется переворачивать для слива воды вручную. Основной недостаток автоматического устройства слива-перелива для ванной заключается в сложности замены кнопки.

Если происходит поломка клапана, система обновляется полностью. Это достаточно серьезный недостаток, поскольку цена автоматического устройства слива в ванной колеблется в пределах 60-280 $.

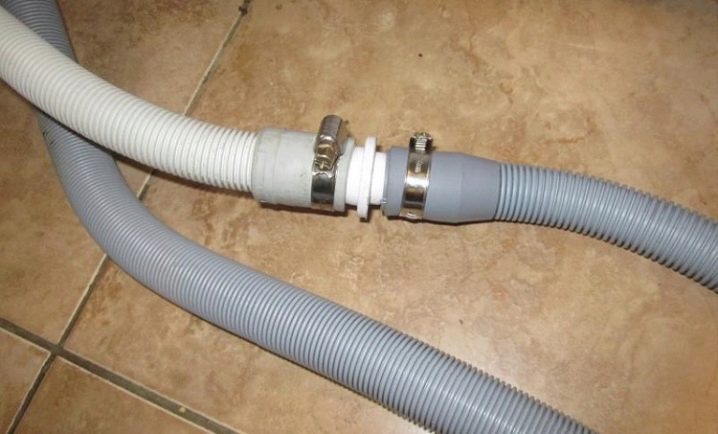

Как удлинить?

Если длины сливного шланга недостаточно, то удлинение можно провести двумя известными методами:

• поменять снять старое приспособление на новое с необходимой длиной, которое необходимо установить взамен старому;
• удлинить уже существующий сливной аксессуар.

Для второго способа понадобится выбрать удлинитель и соединитель хорошего качества, а также хомуты, инструменты. Первым делом на окончания двух шлангов стоит надеть хомуты. После этого конец шланга, присоединенного к технике, вставляется с одной стороны в соединитель. Закрепление нового приспособления проводится с иной стороны путем затягивания хомута отверткой. Процесс фиксации довольно простой, но стоит следить за отсутствием сползаний шланга из соединителя.

О том, как выполнить ремонт гофры и сифона, вы можете узнать, посмотрев видео немного ниже.

Источник

Слив: устройство и разновидности прибора

Как устроен стандартный слив для ванной

Рассматривая устройство, нельзя обойти вниманием сифон. Этот аксессуар решает такие бытовые проблемы, как неприятный запах из ванны и правильно циркулирующая вода

Ни один слив ванной не обходится без сифона, устройство которого не является сложным. Итак. схема слива в ванной начинается с сифона, который состоит из 4 частей:

1. Горловина – монтирующаяся в донное отверстие ванны и представляющая из себя патрубок с расширением (внутри есть встроенная гайка) и верхней «чаши». Днище ванны как бы зажато между двумя комплектующими сифона, соединенными винтом из металла.

Важно! Обеспечение герметичности соединения уплотнителем из резины – гарантия, что потолок ваших соседей снизу всегда останется сухим

1. Горловина или перелив для ванны – имеет отвод не прямого, а бокового типа. Эта система предназначена для удаления излишнего количества воды, в случае бесконтрольного наполнения чаши ванны;
2. Сифон – патрубок, имеющий изогнутую форму, в котором всегда есть некое количество воды. Как правило, сифон всегда снимается и именно водный затвор предотвращает проникновение неприятных запахов из канализации в квартиру.

Совет! Объем скопления воды в сифоне – это важная часть всей системы. При малом объеме возможно автоматическое высасывание и запах канализации в ванной обеспечен. Особенно часто это случается, если воды меньше 300-400 мл и вентиляция ванной обеспечена недостаточно хорошо. Выбирая слив-перелив для ванной, лучше отдать предпочтение конструкции сифона, где чаша достаточно глубока.

1. Гофрированный шланг выполняет функции соединителя и отводит воду от перелива в сифон. Как правило, напор воды на этом участке мал, потому шланг можно надеть на патрубки без применения обжимных конструкций;
2. Каждая сливная система для ванной оборудована патрубком для присоединения сифона к канализационным трубам. Патрубок бывает жестким или мягким гофрированным. Жесткий более надежен в эксплуатации, а гофрированный намного удобнее монтировать.

Совет! Если перелив для ванной или вся система требует замены, обратите внимание, что гофрированный патрубок регулируется по длине

Наиболее распространённые виды сливов

Это все основные части, которыми обладают современные конструкции сифонов. Собрать всю систему, как и установить слив под ванной, несложно. Стоит просмотреть видео-уроки, представленные на сайтах или обратиться к профессиональному сантехнику.

Совет! Типы соединения отдельных частей могут быть нескольких видов. Чаще всего встречается плоская или конусная прокладка уплотнителя. Но в любом случае процесс соединения осуществляется накидной гайкой.

Особенность прокладок конусного типа – установка заостренным краем от гайки. Более тонкая сторона прокладки должна заходить внутрь элемента, расположенного напротив и никак иначе. Установив прокладку наоборот, вы обеспечите себя протечками, непрочной герметизацией и вызовом профессионала, за что придется платить деньги. Система слив-перелив для ванны не сложна, но замена и установка требует некоторых знаний.

В продаже встречается несколько разновидностей сифонов. Система слива для ванной может быть оборудована как обычным сифоном с пробкой, так и конструкцией слив-перелив автоматического или полуавтоматического типа. Разница заключается в системе открывания пробкового запора, осуществляемого поворотным движением рычага, которым оснащен перелив.

Удобство последнего в том, что не нужно делать лишних движений, чтобы вытащить пробку, достаточно поворота рычага круглой формы, располагающегося под верхним краем ванны. Что касается простых сифонов, то основные отличия конструкций следующие:

• разная форма патрубков: круглый, прямоугольный;
• элемент подключения к канализационному сливу в виде гофры или жесткого патрубка;
• способ герметизации соединительных элементов: прокладки в виде конуса или обычные прямые.

Какой материал трапа выбрать

Для изготовления душевого трапа используются разные материалы. Чаще всего в продаже встречаются пластиковые изделия. Их отличие:

• доступная стоимость;
• небольшой вес;
• стойкость к моющим и дезинфицирующим средствам;
• простой уход;
• долговечность;
• универсальность.

Высота пластикового изделия варьируется от 7,5 до 18 см. Пластик отлично сочетается со многими отделочными материалами.

Устройства с корпусом и крышкой из нержавейки обладают не только стильным внешним видом, но и гигиеничность, поэтому их чаще применяют в помещениях  с высокими санитарными требованиями.

Треугольный трап со стальной перфорированной решеткой для стильного интерьера

Стильные трапы из нержавейки линейного типа применяются для обустройства душевых в современном стиле. Они идеально вписываются в стиль минимализм или хай-тек, так как практически незаметны на полу из керамической плитки или керамогранита.

Для общественных помещений душевых и бань, прачечных и профильных лабораторий выбирают чугунные конструкции. Они обладают наибольшей пропускной способностью и справляются с отводом дождевой и хозяйственной воды. Чугун обладает антикоррозийной стойкостью и служит не менее 50 лет.

Таблица. Популярные модели трапов

Сложности поднятия ванны над полом

Перед тем как поднять ванну, чтобы слив работал хорошо, необходимо все хорошо рассчитать. Огрехи в монтаже могут привести к дискомфорту во время мытья из-за неустойчивости купели, деформации стенок или дна чаши, скалыванию эмали.

При выборе способа поднятия ванны над уровнем пола, следует учитывать следующие нюансы:

• Большой вес. Естественно, вес купели зависит от материала, из которого она изготовлена, а также размера модели. Самыми тяжелыми являются чугунные ванны, а самыми легкими – акриловые. Однако, при использовании купели к непосредственному весу самой чаши добавляется вес воды, а также вес купающегося человека. При таких условиях общий вес сантехнического прибора может достигать 500 кг, из-за чего нагрузка на ножки ложится очень большая.
• Маленькая площадь опор. Обычно для установки ванны используются 4-6 ножек, общая площадь поверхности вряд ли превышает 10 квадратных см. Если учесть, что вес купели, воды и человека в ней доходит до 500 кг, то нагрузка на каждый квадратный сантиметр опор доходит до 50 кг. Из-за такой нагрузки опоры могут попросту деформироваться, не справившись с весом сантехнического изделия.
• Механическая прочность и жестокость стенок. При выборе способа подъема дна ванны над уровнем пола нужно учитывать, что разные материалы обладают разной жесткостью. Если чугунные модели настолько толстостенные и устойчивые к деформации, что их можно устанавливать всего на 4 ножки, то акриловые модели имею меньшую жесткость, поэтому при их поднятии нужно возводить конструкцию, равномерно распределяющую вес чаши между опорами.

Сборка конструкции сифона

Работа будет выполняться быстрее, если есть возможность перевернуть чашу. Перед началом работы осматривается слив в ванной. Все внутренние неровности устраняются наждачкой.

Не рекомендуется устанавливать сифон с решеткой на отверстие слива в виде крестообразных палочек. Фильтрацию мусора такая решетка не сможет выполнить. Весь мусор будет поступать в сифон. Так же не рекомендована решетка с длинными прорезями. Через них будет тяжело проводить чистку. Идеальный вариант – решетка с круглыми отверстиями по всей поверхности.

Крепежный элемент решетки должен быть из нержавейки. Иначе при необходимости почистить сифон, тяжело будет открутить болт из простого металла. Есть вероятность его сломать.

Обращается внимание на цельность поверхности прокладок сифона. Прокладки должны быть из плотной резины или каучука

Прочность их фиксации обеспечит силикон.

• Сборка сифона осуществляется строго по инструкции производителя. Не рекомендуется сильно стягивать резьбу пластика. В работе с пластиком не нужны ключи.
• На место устанавливаются решетки перелива и нижнего слива.
• На прокладку с наружной стороны насаживается сифон с решетками слива. Узкая часть прокладок должна смотреть на трубу.
• Между собой соединяются гибкий шланг или пластиковая труба перелива и сливной патрубок.
• Установка и соединение труб – это последующий шаг в работе.

Как собрать ручной сифон

Несмотря на разность конструкций этих элементов, сборка всех сифонов производится по аналогичной схеме.

Конструкция ручного сифона для ванны

Пошаговая инструкция, как собрать сифон для ванны:

В комплект приспособления входят сам отстойник, трубки разных диаметров, уплотнительные элементы. Первым берется отстойник, на его нижнюю часть надевается самая большая плоская прокладка (чаще всего она синего цвета). При её установке не допускается перекосов или других искривлений;

Трубы перелива и отстойника соединяются между собой. Если собирается пластиковый сифон, то ФУМ-лента не нужна – прокладки достаточно, но для соединения латуни или стали на резьба дополнительно уплотняется;
Сверху и сбоку такого сифона находится два отверстия разного диаметра. Одно предназначено для подключения бокового слива, а другой для соединения системы с канализационным отводом. В соответствии с размерами этих отверстий подбирается конусная прокладка (широкая) и накидная гайка;
Первым берется патрубок, который будет подключен к центральному сливу. На него надевается накидная гайка. Затем надевается уплотнительная прокладка

Обратите внимание на её конструкцию. Один конец прокладки тупой, а другой острый

Вот острым концом уплотнитель надевается к патрубку, тупой в последствии «сядет» на отстойник. Прокладка вставляется до максимального положения, но будьте аккуратны и не порвите её;

Патрубок вставляется в соответствующее отверстие сифона, после закручивается накидная гайка. Точно также подключается патрубок, который будет вести к канализации;
Если всё сделано правильно, то остается широкая прокладка под раковину и тонкое резиновое кольцо для уплотнения патрубка, гайки для подключения канализации, фильтр слива мойки. На верхний патрубок устанавливается широкая прокладка. После отвод соединяется с раковиной;

Подключение к раковине производится при помощи болтового соединения. Здесь рекомендуется также не использовать ФУМ-ленту (если сифон – пластиковый). Чтобы соединить все части конструкции, нужно на верхний участок слива установить уплотнительное кольцо, после металлическую сетку-фильтр. Снизу крепится патрубок сифона, вся конструкция закручивается болтом;
К канализации вывод подключается при помощи силиконового герметика (для соединения двух пластиковых элементов) или специальным переходником (для подключения металлического и пластикового патрубков). В первом случае торцевые части сифона и трубы канализации смазываются силиконом и соединяется между собой. Во втором смазываются торцы переходника.

После окончания монтажа нужно дождаться полного высыхания герметика (в среднем, от 4 до 6 часов), только потом системой можно пользоваться.

Видео: сборка сифона для ванны

Гофрированные модели не требуют сложных сборочных работ – зачастую, они просто подключаются к системе вывода стоков. При этом, плоские более сложны в конструкции. Главная проблема заключается в большом количестве труб разного диаметра.

Советы для того, чтобы правильно собрать сифон:

1. Все металлические резьбы должны уплотняться ФУМ-лентой;

2. Ни одна прокладка или кольцо не должны остаться «без дела». Если после окончания сборки у Вас остались лишние детали, это значит, что где-то пропущено уплотнение и там будет течь;

3. При соединении труб можно использовать только одну прокладку. Некоторые домашние мастера на места соединения труб или во время ремонта для предупреждения течи, устанавливаются две прокладки. Это способствует нарушению герметичность системы;
4. При затягивании накидных гаек нужно быть очень аккуратным (в особенности, если работаете с пластиком). Нельзя чтобы соединение было «растянутым», но при сильном воздействии есть вероятность повредить крепежный элемент;
5. Тоже самое и при установке прокладок. Их нужно затягивать на патрубки до максимума, но если перетянуть уплотнители, то они порвутся;
6. Уплотнительные элементы подлежат регулярной замене. Прокладки сливов– 1 раз в 6 месяцев (в среднем), тонкие уплотнители между патрубками – 1 раз в 3 месяца. Эти сроки могут варьироваться, но своевременное предупреждение изношенности резинок поможет избежать затопления и протечки.

Как собрать?

Собрать сифон вполне возможно своими руками. Для этого не нужно обладать специальными знаниями и богатым опытом.

Для начала следует учесть, что должно входить в комплект с этим устройством:

• сливной патрубок для канализации;
• гайка к патрубку (самыми лучшими считаются пластиковые гайки);
• отводы, предназначенные для отвода и перелива с прокладками и гайками для крепежа;

• перемычка, изготовленная из эластичного материала (эта деталь понадобится, чтобы избежать протечек между патрубком и сливом);
• решетки для слива/перелива, которые необходимы для защиты всей системы от проникновения крупных частиц и предметов (решетки могут быть изготовлены из пластика или стали);
• заглушки, предназначенные специально для сливного отверстия.

Обязательно проверьте все комплектующие на наличие трещин и прочих подобных повреждений. Желательно сделать это еще в магазине, чтобы уберечь себя от покупки некачественного комплекта.

Чтобы самостоятельно собрать сифон, необходимо:

• Для начала соединить друг с другом трубы перелива и отстойника.
• В случае, если вы осуществляете сборку пластикового изделия, то специальная ФУм-лента вам не понадобится, однако чтобы соединить латунь и сталь, резьбу необходимо дополнительно уплотнить.
• Сверху и сбоку на сифоне располагаются 2 отверстия, имеющие одинаковый диаметр. Одно из этих отверстий предназначено для установки бокового слива, а другое – для соединения конструкции с отводом канализации. В зависимости от размера отверстий необходимо подобрать специальную конусную прокладку (она должна быть широкой) и накидную гайку.
• Сначала нужно взять патрубок, который нужно будет подключить к центральному сливу. На него будет нужно надеть накидную гайку, а после этого и уплотнительную прокладку. Присмотритесь к ее конструкции. Один конец прокладки всегда тупой, а другой – острый.

• Заостренным концом уплотнитель нужно надеть на патрубок. После этого «тупой» конец найдет свое место на отстойнике.
• Прокладку необходимо вставить до упора. Однако будьте при этом аккуратнее, чтобы не повредить эту деталь.
• Затем патрубок следует вставить в специальное отверстие в устройстве. Затем нужно закрутить накидную гайку.
• Аналогичным методом происходит подключение патрубка, ведущего непосредственно к канализации.
• Если все действия были проведены правильно, то у вас останется еще широкая прокладка под раковину и неширокое кольцо из резины, предназначенное для уплотнения патрубка, гайки для подключения канализации и фильтр слива мойки.
• На верхний патрубок нужно установить широкую прокладку. Затем отвод нужно соединить с раковиной.

Установка в кухне

Перед самостоятельным монтажом гидрозатвора потребуется демонтировать старый сифон, который нужно снять вместе с подводкой канализации. Слив и раструб следует очистить от грязи, а канализационную трубу на время заткнуть пакетом или тряпкой.

Кухонный сифон необходимо собирать вручную для контроля степени прижима и во избежание повреждения его инструментом.

Далее соблюдается последовательность действий:

1. Если устанавливаемый сифон присоединяется к трубе из чугуна, на нее обязательно устанавливается прокладка. При соединении с пластиковой или полипропиленовой, трубу необходимо вывести на уровень до 0,4 м от пола с установкой специального переходника;
2. Далее, основная часть гидрозатвора соединяется с трубой под раковиной;
3. В сливное отверстие вставляется решетка, защищающая от засоров, и фиксируется винтом;
4. В канализационное отверстие вставляется раструб гофротрубы, которая, в свою очередь, вставляется в сливной раструб и затягивается барашковой гайкой. На этом этапе можно проверить систему на наличие протечек. Если все в порядке, можно подсоединять дополнительные отводы для бытовой техники. Сливные шланги при этом закрепляются хомутами.

На резиновые прокладки наносится герметик, который следует немедленно фиксировать во избежание смещения, которое может повлечь дальнейшую протечку.
