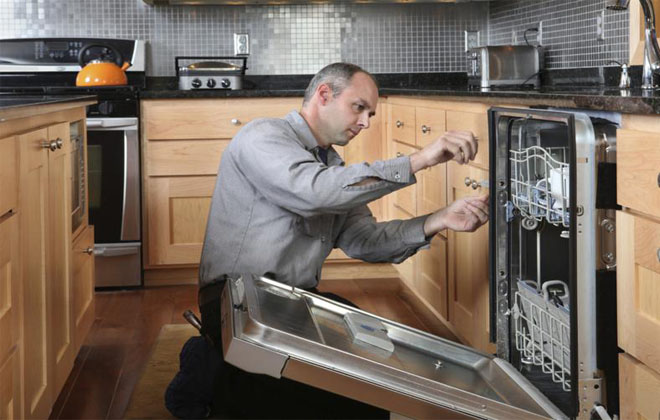

Как встроить посудомоечную машину в готовую кухню

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

1. Встроить посудомоечную машину в нишу и надежно закрепить ее там.
2. Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
3. Подсоединить ПММ к водопроводу.
4. Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант ­– на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Сливной шланг, заключенный в пластиковый перегиб

Инструкция по подключению к водопроводу

Как правило, к крану-смесителю, расположенному в мойке, идут гибкие шланги от труб с горячей и холодной водой. Вот почему наиболее удобный способ подсоединения ПММ расположен в том месте, где к водопроводной магистрали подключен такой шланг. В противном случае придется делать врезку в трубу при помощи тройника или коллектора с двумя отводами и кранами. При подключении в месте соединения гибкого шланга с водопроводом тройник с запорным краном нужно установить под мойкой.

Подключение тройника в месте соединения гибкого шланга с водопроводной магистралью, выведенной из стены

Запорный кран в тройнике необходим для того, чтобы можно было быстро прекратить подачу воды в случае аварийной ситуации. Поскольку большинство моделей ПММ нуждаются только в холодной воде, потребуется один тройник.

Для работы следует подготовить следующие инструменты и материалы:

• тройник с встроенным краном, изготовленный из латуни или бронзы, с диаметром резьбы 3/4 дюйма (такой диаметр подходит в большинстве случаев);
• входной фильтр грубой очистки (если такой отсутствует в комплекте посудомойки);
• фторопластовая уплотнительная лента (ФУМ-лента);
• разводные ключи;
• острый нож.

Разветвитель на 2 выхода с диаметром резьбы 3/4 дюйма

Если на кухне уже есть стиральная машина или планируется ее установка, тройник следует заменить коллектором на два выхода с таким же диаметром (3/4 дюйма) и двумя запорными кранами (см. фото выше). Кроме того, некоторые модели ПММ комплектуются слишком короткими заливными шлангами, чуть больше метра длиной. Если такой длины не хватает, придется купить новый шланг в специализированном магазине.

Заливной шланг ПММ вместе с вмонтированной системой «Аквастоп»

Чтобы правильно подключить посудомоечную машину своими руками к водопроводу, работу следует выполнить пошагово, в несколько этапов:

1. Перекройте подачу воды в квартиру.
2. Отсоедините гибкий шланг, подводящий холодную воду к смесителю, от трубы водопровода.
3. Соедините водопроводную трубу с входным отверстием тройника или разветвителя, намотав предварительно на резьбу ФУМ-ленту.
4. Выходное отверстие тройника или коллектора соедините с гибким шлангом, идущим к смесителю. Не забудьте использовать ФУМ-ленту.
5. К одному из боковых отводов подсоедините фильтр и впускной шланг посудомоечной машины.
6. Если есть стиральная машина, ее впускной шланг подключите к второму отводу разветвителя.
7. Проверьте герметичность всех соединений, подав воду в магистраль.

На этом подключение посудомойки к воде завершено.

Бывает так, что при установке посудомоечной машины приходится переделывать крепление и подвод коммуникаций

Иногда ситуация не позволяет выполнить установку ПММ возле раковины. В этом случае приходится врезаться в водопроводную трубу. Если она изготовлена из металлопластика, сложностей не возникнет. Необходимо вырезать кусок трубы и на его место установить тройник или коллектор с пресс-фитингами, обеспечивающими надежное соединение.

Цанговое соединение труб из металлопластика при помощи обжимных пресс-фитингов

Металлическую трубу можно не резать – достаточно надеть сверху хомут с отводом и просверлить отверстие в трубе через отвод. Данное соединение тоже является надежным.

Хомуты-тройники для металлических труб, с прикрепленными запорными кранами

Готовим коммуникации

Не секрет, что встраиваемой посудомоечной машине нужно стабильное подключение к электросети, подключение к водопроводу (иногда и к горячей и холодной воде сразу) и канализации. Подготовить эти коммуникации лучше в самом начале ремонта кухни. Начнем с электрики.

1. С помощью перфоратора и зубила штробим стену под электропроводку.
2. В электрощитке делаем вывод трехжильного провода, ставим дифавтомат.
3. К дифавтомату подключаем провод заранее подготовленный медный провод и тянем его на кухню, через выштробленный канал к месту размещения подрозетника.
4. Выдалбливаем нишу под подрозетник, производим его монтаж и выводим провод.
5. Разбираем влагостойкую розетку, подключаем ее к проводам и прикручиваем по месту.

На первый взгляд, ничего сложного, но на практике могут возникнуть проблемы, поэтому если у вас нет опыта в обращении с электричеством – обратитесь к специалисту. Подключение к электричеству состоялось, теперь пришло время установить разводку на водопроводные трубы. Для начала разберитесь, как вы будете подключать свою посудомоечную машину к горячей и холодной воде или только к холодной. Чаще всего мастера подключают «посудомойки» только к холодной воде – это лучше всего.

• На конец вывода трубы с холодной водой, устанавливаем тройник (или тройник с краном).
• Получаем два свободных вывода, один пойдет на смеситель раковины, а к другому мы подключим заливной шланг посудомоечной машины.
• Все резьбовые соединения необходимо промотать фумкой, чтобы соединение было максимально надежным.

К канализации посудомоечную машину мы подключим в последнюю очередь после того как будет установлена раковина и сифон. Нам останется только подсоединить сливной шланг к выводу сифона, и можно будет завершать подключение посудомоечной машины за несколько минут.

Порядок установки

До подключения посудомоечной машины нужно подготовить мощную электронную линию.

Первая стадия – монтаж электрической проводки. Во избежание аварийных неприятностей с электроэнергией во время работы бытовой техники, нужно заранее предусмотреть безопасные линии.

Этап предусматривает некоторые монтажно-строительные работы:

• штробление стен для внутренней проводки;
• монтаж автоматического выключателя;
• установка и вывод проводов;
• тестирование розетки – можно подключать кабель бытового прибора.

Вторая стадия заключается в подключении водопровода.

В месте соединения смесителя устанавливается тройник или коллектор. Так вода сможет одновременно поступать к посудомойке и крану устройства для мытья.

Для трех или пяти бытовых приборов предназначено разводное устройство. Коллектор обеспечит подачей воды следующую технику для дома:

• посудомоечную и стиральную машины;
• водонагревательный котел;
• фильтры.

Заключительным этапом становится интеграция сливного шланга.

Подключение сливного шланга

К хорошему варианту установки относится присоединение к сифону под мойкой выходного конца посудомойки.

Поскольку вода поступает в сифон, никакие канализационные запахи не будут поступать в комнату с бытовой техникой.

Как подключить

Перед тем как подключить машину, нужно выполнить следующие действия:

• разместить прибор возле шкафа или ниши, через ходы в стенках модуля провести шланги, кабель электросети протянуть по направлению к розетке;
• задвинуть посудомойку, примеряя длину шлангов;
• выдвинуть устройство и подготовиться к встраиванию;
• покрыть внутреннюю поверхность столешницы гидроизоляционным материалом;
• края машины оклеить герметизирующей лентой;
• придать корпусу машины ровное положение (для этого подкручивают регулируемые ножки);
• в нижней части посудомойки закрепить шумоизоляционный материл;
• установить декоративные фасады.

Электричество

Посудомоечные машины оснащаются сетевым кабелем длиной 1,5 м. Расстояние от прибора до розетки не должно превышать этот показатель. Использование сетевых фильтров и удлинителей нежелательно. Мощная бытовая техника подключается к отдельным питающим линиям. Встроить кабели в стены после сборки кухонного гарнитура не получится, поэтому их прячут в короба.

Для обустройства розетки с заземлением потребуются провода толщиной 2,5 мм, автомат мощностью 16А и сама розетка. При выполнении монтажных работ подачу электрического тока в квартиру прекращают. После завершения монтажных работ проверяют правильность подключения.

Водопровод

Некоторые модели посудомоек могут подключаться к системе горячего водоснабжения, однако делать этого не рекомендуется. Правильно установить встраиваемую машину и подключить ее можно 2 способами:

• Врезка в трубу. Для этого потребуется пластиковый или металлический переходник. Выбор детали зависит от материала водопроводных труб. Монтаж шарового крана обеспечивает возможность прекращения подачи воды при выполнении ремонтных работ. К полученному патрубку подсоединяют заливной шланг. Обязательно нужно устанавливать фильтр, способный улавливать частицы, образующие накипь на нагревательном элементе.
• Подключение встраиваемой посудомоечной машины к смесителю. Этот способ используется для временного обеспечения подачи воды. Заливной шланг подключают вместо крана смесителя. Пользоваться сантехническим прибором во время функционирования посудомойки не получится. Этот метод может применяться только до обустройства правильного подключения к трубопроводу.

Сливное устройство

При неправильном подсоединении устройства к канализационной системе в камеру могут проникать неприятные запахи и вода. Недостаточная герметичность стыков приводит к подтеканию воды и порче напольного покрытия. Поэтому нужно тщательно продумать способ подключения машины к канализации. Чаще всего используют следующие методы:

• Подключение через сифон. Считается наиболее надежными способом, препятствующим появлению неприятных запахов. Стандартный сифон заменяют тем, что имеет дополнительный штуцер, к которому подсоединяют сливной шланг. При размещении гибкой трубки следят за отсутствием перегибов. При использовании деформированного шланга насос посудомойки может выйти из строя. Место соединения стягивают хомутом.
• Внедрение в канализационную трубу. Если сифон находится далеко от места встраивания, длины сливного шланга оказывается недостаточно. Удлинять гибкую трубку нельзя, это приводит к повышению нагрузки на насос. Часть канализационной трубы вырезают и заменяют тройником, к которому подсоединяют сливной шланг. Установка специального клапана препятствует проникновению неприятных запахов в камеру машины. Создание изгиба помогает избежать заброса сточных вод.

Некоторые особенности

Благодаря данной инструкции каждый сможет установить у себя на кухне посудомоечную машину. С ней встроить посудомойку будет очень просто. У многих жителей нашей страны сложился стереотип, что машинка потребляет огромное количество воды. На самом деле это не так.

Она потребляет в несколько раз меньше жидкости, если сравнивать этот метод мойки с ручным. Так что не стоит откладывать покупку посудомойки в долгий ящик.

Сегодня эта техника по карману каждому человеку. Она значительно облегчает жизнь. Теперь не нужно проводить часы у раковины, чтобы перемыть гору посуды. Достаточно запустить посудомойку, которая в автоматическом режиме выполнит всю работу. Человеку остается только загружать в нее посуду и выгружать. Нет более простого способа мойки в наши дни.

В том случае, если нет желания устанавливать посудомоечную машину самостоятельно, можно обратиться в специализированную организацию. Специалисты с радостью выполнят всю работу за определенную сумму. Встроить посудомойку они могут практически в любую мебель, которая установлена на кухне.

Подключение к водопроводу

Длина шланга подвода воды тоже ограничена – не более 1.5 м. Её можно наставить водопроводным шлангом в металлической оплётке. Это несложно, нужен угловой кран-тройник и сам шланг. Но чтобы снизить риски подтопления, получить более надёжный, а значит и долговечный результат сделаем иначе – параллельно канализационной трубе проведём водопроводную. Для самостоятельного выполнения наиболее доступно подключение воды к посудомоечной машине металлопластиковой трубой – для этого требуется минимум инструментов. Порядок действий один и тот же для любого подключения:

• Отворачивается шланг холодной воды кухонного смесителя.
• Наворачивается угловой кран. Точнее – тройник с шаровым краном для подключения бытовых потребителей воды.
• Вновь подсоединяется смеситель, а на запираемое краном резьбовое соединение наворачивается фитинг для металлопластиковой трубы.

Для простоты ревизии и обслуживания, выполнять соединения с подводящим и сливным шлангами посудомоечной машины нужно в одном, сравнительно легкодоступном месте, но не прятать за встраиваемую технику. Чтоб иметь возможность осмотреть их в любое время, без демонтажа машинки.

Важно: резьбовые соединения с резиновыми кольцами дополнительного уплотнения не требуют, они заворачиваются с усилием «от руки», при сомнениях можно подтянуть на ¼ оборота. При правильном положении прокладки обычно этого более чем достаточно

Остальные резьбовые соединения требуют «подмотки»:

• Старшее поколение может посоветовать лён – не подавайтесь, он более оправдан для иных целей.
• Лента-ФУМ – более подходящий вариант, но при её использовании нужна сноровка – опыт использования. Подмотка «фумкой» выполняется «разово»: подмотал, закрутил и всё. Если ошибся или подтекает – раскручивай, убирай прожатую резьбой ленту и подматывай новым отрезком.
• Наиболее удобна в использовании нить «Тангит унилок». Она позволяет корректировать положение крана в более удобное. Инструкция использования на каждой упаковке. Однажды попробовав её, мало кто возвращается ко льну или ФУМ-ленте. Это происходит только для специфичного использования или тотальной экономии.

Для безошибочного выбора положения крана рекомендуется навернуть его «на сухую», без ленты посчитать число оборотов, раскрутить и собрать уже с подмоткой.

Возможная реализация подключения к горячей воде

Большинству посудомоечных машин требуется холодное водоснабжение. Разберёмся, как подключить посудомоечную машину к горячей воде – ведь в некоторые модели заложен такой функционал. В инструкции по монтажу и эксплуатации таких машин указано:

• Разрешено подключить к горячей воде, ее температура должна быть в пределах 40° — 60°ц. Можно подключаться к альтернативным, например, энергосберегающим системам.
• Функционал защитного устройства аквастоп допускает максимальную температуру подаваемой воды 75°.

Поэтому подключение таких машин к горячему водоснабжению вполне возможно. Но ограничения накладывают совсем другие реалии. Система ГВС в благоустроенных квартирах нестабильна – температура воды запросто может оказаться выше установленной нормы. Это чревато поломкой управляющего оборудования и постепенным разрушением внутренних элементов.

Напрашивается вывод, что подсоединение посудомоечной машины к водопроводу ГВС наиболее уместно в частных домах, где оно реализовано газовым котлом. Потому что:

• Подогрев воды газом действительно обходится дешевле электроподогрева.
• Есть возможность задать и контролировать максимальную температуру воды.

Однако в некоторых моделях, в частности бренда bosch, для сушки посуды реализован теплообменник. Это совершенно другой принцип, не имеющего ничего общего с распространенной сушкой потоком горячего воздуха. Смысл его в том, что в начале процесса сушки пространство между стенками машины заполняется холодной водой. За счет резкого охлаждения на внутренней стенке конденсируется влага, испаряющаяся с поверхности горячей посуды. Этим достигается экономия электроэнергии и реализуется щадящий режим сушки, безвредный для посуды. То есть очевидно – для работы машины принципиально необходима холодная вода.

Особенности монтажа посудомоечной машины

Если посудомойка устанавливается отдельно, то для нее можно выделить немного места на полу или же на каком-нибудь из столов. В противном случае, если агрегат может встраиваться, то придется пожертвовать одним из шкафов. Однако, встраиваемая техника не перегружает интерьер кухни техническими деталями и вообще незаметна, скрываясь за одним из фасадов.

Многие производители прилагают подробную инструкцию, как подключить посудомоечную машину к коммуникациям.

Выбор места

Место размещения техники зависит от ее типа.

Посудомойки бывают двух видов: широкие и узкие. Первые имеют ширину чуть менее 60 см, а вторые – 45 см. Естественно, что для малогабаритной кухни узкий вариант смотрится более предпочтительным. Но не забывайте и про другие параметры – высоту и глубину. Часто гарнитуры, выполненные на заказ, могут отличаться от стандартов высотой столешницы и глубиной шкафов. Поэтому на данном этапе необходимо быть предельно внимательным, ведь маленькая погрешность всего в 1 см может сделать установку устройства невозможной.

Компактную посудомойку можно встроить в нишу, спрятать в одном из модулей либо просто поставить на столешницу.

Возможно использовать сразу 2 мебельных блока, правда, тогда придется решать вопрос как закрепить посудомоечную машину между шкафами.

Стоит отметить, что существуют и более компактные модели, отличающиеся высотой. Как правило, такие варианты рекомендуется встраивать в мебельные модули, расположенные не на полу, а выше – вторым рядом.

Чтобы подключение не вызвало проблем, необходимо учитывать близость выходов воды, канализации и электрических розеток.

Что нужно для установки

При выборе места расположения посудомоечного агрегата надо учитывать, где именно проходят на вашей кухне сантехнические трубы и есть электрические розетки. Если электрический провод в принципе не сложно провести от розетки до любого места на кухне, то с подводом воды и канализационных труб могут возникнуть большие сложности, особенно если кухня давно отремонтирована и установлен гарнитур. Именно поэтому в первую очередь необходимо рассматривать варианты установки машины по соседству с мойкой.

Если машина стоит дальше от водопроводного стояка, то она будет дольше набирать и сливать воду, шланги будут больше нагружаться.

Незаменимый помощник на кухне

Любая, даже маленькая посудомойка способна экономить не только время хозяйки, но также и расход воды. При нынешних тарифах на коммунальные услуги и использование природных ресурсов приобретение столь полезного агрегата может окупиться всего за пару лет эксплуатации. Сегодня уже для многих посудомоечная машина является обязательной частью оснащения кухни, а для тех, кто только приобрел ее – желаемой покупкой. Но для того чтобы прибор раньше времени не вышел из строя и прослужил как можно дольше, его нужно правильно установить.

Современная встроенная техника помогает экономить время хозяйки

Установка посудомоечной машины, произведенная своими руками, сэкономит финансы и время, но не многие знают все тонкости и нюансы данного процесса. К каждой модели прилагается инструкция по установке, но рассчитана она, как правило, на специалистов, обладающих определенными навыками и знаниями.

Заключение

Встраиваемые посудомоечные машины — один из наиболее распространенных бытовых приборов, который сегодня можно встретить во многих квартирах. Это очень полезный агрегат, который существенно упрощает выполнение такой трудоемкой операции, как мытье посуды. Но покупка встраиваемой посудомоечной машины является очень ответственным мероприятием. Не меньше внимания следует уделять ее монтажу, который не всегда проходит без осложнений.

Хотя многие модели встраиваемых посудомоечных машин продаются вместе с инструкцией по установке своими руками, этого не всегда оказывается достаточно для успешного выполнения этой операции. Поэтому покупателю не помешает воспользоваться другими источниками, из которых он сможет получить ответы на актуальные вопросы по правильной установке встраиваемой посудомоечной машины и ее подготовке к работе.
