Монтаж подрозетников в стену

Монтаж подрозетника в бетонное основание

Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.

Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

• отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
• если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
• используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
• приложите стакан к стене и обведите его карандашом.

Если предстоит установка двух и более подрозетников, то сначала с помощью строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.

Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.

Шаг 2 – пробивание отверстия в бетоне

Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.

Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.

Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.

Шаг 3 – установка коробки в стену

После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.

Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.

Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.

Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.

За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.

Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.

Шаг 4 – объединение нескольких подрозетников

Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.

Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.

Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня

Установка подрозетников своими руками.

Первое, что необходимо сделать, при установке подрозетника любого вида – это разметить место его будущего размещения на стене. А вот далее процесс монтажа будет уже определять материалом, из которого последняя была сделана.

Установка подрозетников в бетонную стену.

Если вам необходимо установить подрозетник в бетонную стену, вам понадобится первым делом сделать нишу в стене, габаритами немного более самого подрозетника. Для этих целей может использоваться:

1. Цилиндрическую коронку необходимого диаметра по бетонным (кирпичным) стенам.

Такая коронка в своей середине имеет направляющее сверло с победитовым наконечником. Причем непосредственно на самой коронке могут располагаться как победитовые напайки, так и алмазное режущее напыление.

Для справки: коронка с алмазным напылением позволяет делать более качественное отверстие, но она стоит дороже свое собрата с победитовыми напайками. Зато при работе с последним допускается использование перфоратора в ударном режиме, а при алмазном напылении – нет, так как такой режим быстро повреждает саму коронку.

Само отверстие, как я уже обмолвился выше, делается при помощи перфоратор или дрели, глубиной на 4-5 мм больше самого подрозетника.

2. Болгарку.

С ее помощью вырезаются прямоугольные пазы по всему периметру отверстия, после чего из его центра выбивается бетон.

После того как отверстие в бетонной стене будет готово, подрозетник крепится в данном углублении на штукатурную либо гипсовую смесь с одним главным условием: расположение винтов крепления будущей розетки (выключателя) должно быть в линию по уровню.

Но не забудьте, что внутрь подрозетника перед его монтажом должна быть введена проводка. Отверстие под ввод проводки делается в корпусе подрозетника. При этом разметка места под прорезку таких отверстий в подрозетнике, скорее всего, будет уже обозначено производителем.

Установка подрозетников в бетонную стену видео

Установка подрозетников в кирпичной стене.

Осуществляется тем же самым образом, что и монтаж их в бетонную стену.

Установка подрозетников в кирпичной стене видео

Установка подрозетников в гипсокартон, ДСП.

Основное отличие установки порозетника в гисокартон либо другой листовой материл состоит в способе проделывания отверстия в стене, а также виде его крепления. В остальном же все опять идентично выше описанному.

Итак, отверстие в гипсокартоне (ДСП) под будущий подрозетник всегда делается цилиндрической коронкой по дереву необходимого диаметра. Затем в него необходимым образом (каким – описано выше) устанавливается подрозетник и закрепляется при помощи зажимных элементов, предусмотренных конструкцией последнего.

После установки подрозетника производится монтаж розеток (выключателей) в соответствии с ПУЭ (правила установки электроустановок).

Если будете осуществлять данные работы самостоятельно, обязательно найдите и изучите данные правила, ведь, как известно, короткое замыкание электропроводки — одна из самых распространенных причин пожара, а значит – только соблюдение ПУЭ поможет сохранить вашу жизнь и имущество!

Установка подрозетников в гипсокартон видео

Виды подрозетников

Современные розетки отличаются от тех, которые устанавливались в советские времена, возможностью быстрой замены. Такая возможность появилась благодаря подрозетникам, обеспечивающим надежную фиксацию розетки и безопасное ее использование. Подрозетники отличаются друг от друга по имеющимся характеристикам и параметрам. Наиболее важным из них является материал стены, в который будет производиться монтаж:

1. Подрозетники для бетонных, железобентонных, газобетонных и кирпичных стен выполнены в виде стакана округлой формы. Отличительная особенность таких подрозетников заключается в отсутствии каких-либо дополнительных элементов.
2. Подрозетники для установки в стены из гипсокартона и других, схожих по плотности поверхностях. В подрозетниках этого типа имеются специальные металлические лапки, которые позволяют зафиксировать коробку в полой стене.
3. Подрозетники для установки в стену из плит также отличаются прочностью. Они фиксируются в стене с помощью строительного раствора.

Подрозетники делятся на категории по форме. Наибольшее распространение получили круглые коробки. Также в продаже имеются подрозетники квадратной и овальной форм. Реже встречаются пластиковые накладки, которые носят название мультибоксы. У них есть свое предназначение — для открытой установки на плинтус.

Еще один важный параметр — размер подрозетников. Существуют стандартные габариты — 68х45 мм. При этом глубина коробки будет составлять только 40 мм. Глубина увеличенной коробки равна 80 мм. Ее используют в том случае, если она выполняет функцию распределительной коробки. Эти параметры относятся к коробкам овальной и круглой форм. Квадратные имеют габариты 70х70 или 60х60 мм.

Подрозетники разделяются на категории по материалу изготовления. Наиболее популярными являются коробки, выполненные из негорючего пластика, так как они в большей степени отвечают нормам пожарной безопасности. Коробки из металла в последнее время утратили свою популярность. Чаще их используют для монтажа в деревянные стены.

Установка подрозетника

С помощью полученного раствора фиксируем подрозетник в отверстии. Перед выполнением монтажа отверстие нужно хорошо смочить водой. Вода выполняет роль грунтовки и смывает мелкую пыль. Ждем пока вода впитается 2-3 минуты.

Далее, с помощью шпателя накладываем раствор во внутрь отверстия.

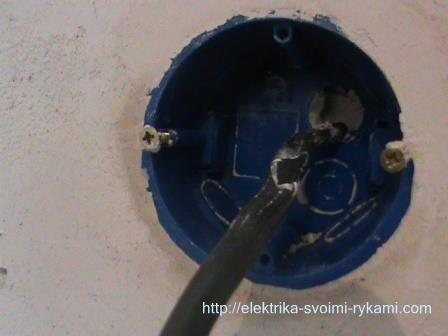

Одеваем подрозетник на провод и вставляем его в отверстие. Раствор должен хорошо покрыть заднюю стенку подрозетника выдавливаясь из прорезей отверстий.

Выравниваем его так, что бы винтики были расположены горизонтально полу, а сам стакан оказался заподлицо со стеной или на 1-1,5 мм глубже. Проверить установку по глубине можно приложив уровень ровной стороной к стене по диагонали подрозетника. Самое главное, чтобы он не торчал, иначе будет бугор, а следовательно в последствии возникнут проблемы с монтажом розетки или выключателя.

Основная фиксация выполнена, поэтому стакан подрозетника больше не двигаем, иначе раствор не схватиться и подрозетник как следует не зафиксируется.

Теперь, делаем дополнительную фиксацию закладывая раствор в боковые зазоры между стеной и подрозетником. Нужно не просто обмазать раствор вокруг, а именно заложить его в зазоры.

А вот теперь, можно обмазывать вокруг.

Подрозетник установлен.

Ждем полного высыхания и только затем убираем лишний раствор попавший внутрь подрозетника. Сухой он хорошо отделяется от пластмассы.

Хочу отметить, что установка подрозетников в бетонную стену производиться аналогично рассмотренному примеру. Единственной сложностью здесь, как правило является изготовление в бетоне отверстия, как было предложено выше, его лучше делать болгаркой (УШМ), способ 3.

Следующим этапом идет установка розеток и выключателей, ознакомиться с инструкциями по монтажу можно на нашем сайте в соответствующих статьях.

Если вам интересен более подробное описание подключения и установки различных элементов электропроводки (розеток с заземлением и без, различных выключателей, в том числе и с подсветкой, люстры, светильника, вытяжного вентилятора ванной комнаты) вам будет интересен данный материал.

Инструкция по безопасности

Соединение проводов пайкой

Решив подсоединить строенный модуль, руководствуйтесь требованиями безопасности:

1. Выключите электричество и разорвите цепь.
2. Используйте приборы, инструменты с каучуковой или пластиковой изоляцией на ручках.
3. Соединяйте провода спайкой.
4. Проверяйте изоляцию кабеля, при необходимости поместите его в пластиковую трубку.
5. Обрежьте длинную жилу или скрутите ее в кольцо, спрятав в стене.
6. Нарастите короткий провод, скрыв контакты.
7. Для предотвращения короткого замыкания проверьте соответствие розетки и провода мощности и силе тока в цепи.
8. Монтаж тройного модуля в деревянном доме производите только в металлическом подрозетнике.
9. Модуль у двери располагайте так, чтобы выключатель был ближе к проему, чем розетка.

Соблюдение техники безопасности поможет качественно выполнить монтажные работы.

Процесс установки подрозетника в полую стену

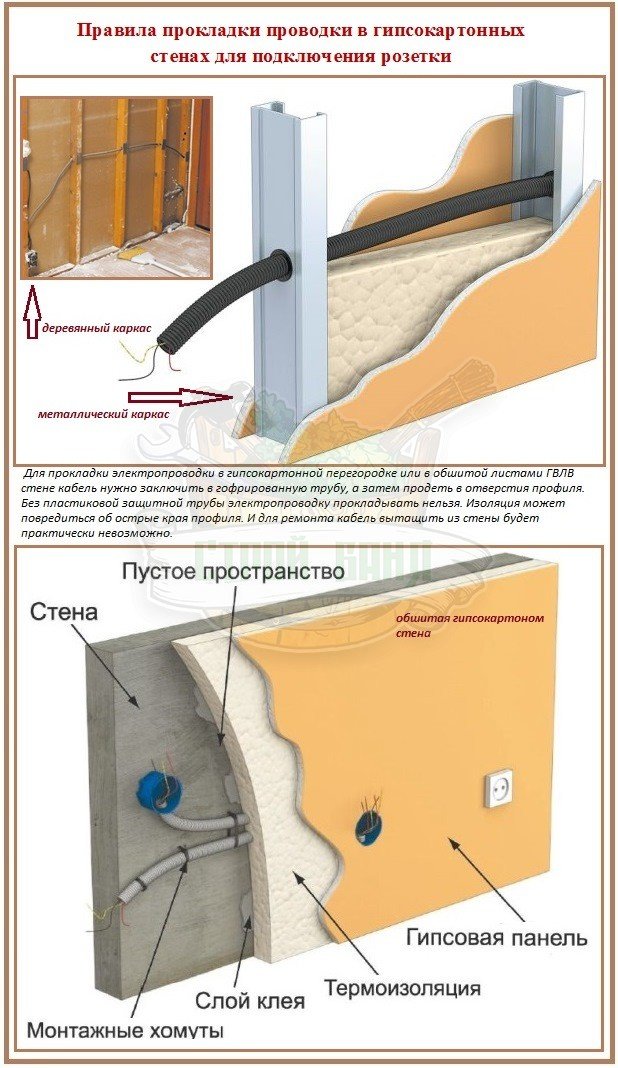

Срытую электропроводку прокладывают не только в монолитных стенах, но и в полых перегородках, выполненных из гипсокартона либо иного листового материала. Для монтажа тогда используют подрозетники с распорными лапками, обеспечивающими безупречную фиксацию коробки в полой стене.

Для высверливания широких отверстий теперь потребуется коронка для работы с гипсокартоном. Насадить ее можно не на перфоратор, а просто на дрель. Резать штробы вообще не нужно, кабель свободно ляжет между листами, прикрепленными к металлическому каркасу.

Действуем по следующей схеме:

• В коробке по аналогии с вышеописанным способом выламываем люк.
• Вставляем подрозетник в сформированное отверстие и вводим через люк кабель.
• Закручиваем два монтажных винта, подтягивающие лапки коробки. Они упрутся в материал стены с тыльной стороны. Винты закручиваем сразу не до конца, затягиваем поочередно. Сначала подкрутим немного один из них, затем второй, чтобы не было перекосов из-за деформации материала.

Установка коробок для распаячных узлов и выключателей в стены из гипсокартона производится точно также.

Как выбрать правильно

Выбирают модель на основании первичного анализа ситуации внутри дома.

Обратите внимание на тип основной поверхности. Для полнотелых перегородок из бетона, газобетона, кирпича, пеноблока – простой подрозетник без дополнений

Виды подрозетников в зависимости от стены

Пустотелые строения из гипсокартона, фанеры, ДСП или иного аналогичного материала потребуют использования стаканов с лапками-зажимами. Они закрепляют подрозетник внутри стены.

Типы стаканов в зависимости от глубины основания

Под одну точку выхода электричества требуется один подрозетник. Нужно продумать, сколько отверстий для подключения электроприборов сделать. Если будет рядом три розетки – ставят три стакана, когда два переключателя рядом, устанавливают два подрозетника.

Сцепляемые подрозетники

Широкий ассортимент позволяет выбрать внешний вид – габариты, форму. Почти всегда устанавливают стандартную круглую модель, есть и квадратная.

По размерам выделяют две группы товаров – с внешним диаметром 60 или 68 мм и глубиной 40-45 мм. Популярны изделия 68*45 мм, внутри которых умещаются создаваемые реле.

Не менее важная информация по теме: Коронка по гипсокартону 68 мм

Для установки блока из нескольких стаканов используют изделия с крепежами по бокам. Тогда подрозетники можно сцепить вместе, что обеспечивает лучшую фиксацию. Прижимные винты будут отдельно у каждого стакана внутри общего блока.

Важно выбирать изделия хорошего качества

Некоторые изготовители выпускают продукцию с увеличенным внутренним пространством. Это позволяет подключать через одну вставку сразу несколько розеток.

Популярен негорючий пластик, модели легко устанавливать в бетон или композитный материал.

Модификации коробок в зависимости от материала

Есть устаревший формат – металлические коробки, которые часто врезают в деревянных постройках. Готовую продукцию невозможно обработать сваркой. Поэтому их паяют.

Не менее важная информация по теме: Чем просверлить бетон

Технические требования к подрозетникам

В отношении монтажных коробок не существует каких-то отдельных правил по их выбору, установке и эксплуатации. Существуют лишь общие положения, затрагивающие электро- и пожарную безопасность, закрепленные в ПУЭ. В соответствии с ними, монтаж подрозетников в бетоне выполняется таким же образом, как и установка распределительных коробок. Места размещения и расстояния определяются строительными нормами и правилами (СНиП).

Тем не менее, все подрозетники должны быть установлены и соответствовать определенным техническим требованиям, позволяющим избежать проблем в процессе эксплуатации:

• Прочность материала должна быть достаточной, чтобы уравновешивать усилия, прилагаемые для вынимания вилки из розетки. Сама коробка при этом прочно удерживается в стене и не выдергивается вместе с розеткой. Для лучшей фиксации наружная поверхность изделий оборудуется специальными пазами, ребрами и зацепами. С этой же целью используются и технологические отверстия, через которые в подрозетник заводится проводка.
• Лучшим раствором для крепления считается алебастр или строительный гипс, применяемый в пастообразной консистенции. После полного высыхания корпус коробки невозможно извлечь не повредив пластик или конструкцию самой стены.
• Пластик, каторый применяется для изготовления коробок, должен быть не только прочным, но и обладать диэлектрическими свойствами, быть устойчивым к влаге и другим агрессивным воздействиям.
• Внутренняя сторона стенок также оборудуется ребрами, усиливающими крепление розеток. Старые металлические конструкции устанавливались гладкими, и розетки довольно часто выпадали из своих посадочных мест из-за слабого зацепа распорных лапок.
• У многих подрозетников имеются специальные отверстия под винтовое крепление.
• Для изготовления монтажных коробок используются только негорючие пластмассы. Это требование актуально даже для кирпича и бетона, поскольку пламя от розетки может легко перекинуться на стены и мебель, расположенную рядом.
• Полезным требованием является наличие специальных элементов под крепление фиксаторов. Это дает возможность собирать блоки с любым количеством подрозетников, в том числе и двойной конфигурации.

Как установить двойной подрозетник

Для монтажа двух розеток в одной рамке требуется установка двух подрозетников. Рассмотрим подробно как выполняется данный вид монтажа.

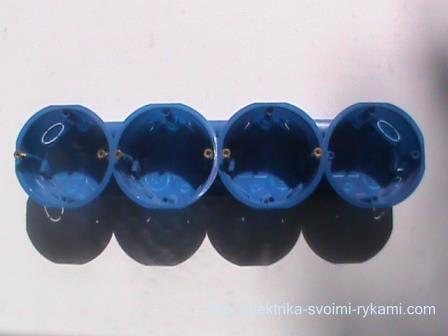

Стыковка между собой выполняется с помощью соединителя (бабочки).

Сбоку подрозетников имеются специальные пазы, в которые они вставляются.

Таким образом можно собрать гирлянду из 2, 3, 4 , 5, 6 и так далее подрозетников.

Для нашего примера нам требуется всего два. Делаем разметку. Отмеряем расстояние от пола.

С помощью уровня на нужной высоте проводим ровную горизонтальную полосу.

Далее, прикладываем скрепленные соединителем подрозетники к полосе и отмечаем на ней центр каждого.

Теперь, с помощью одного из трех методов, изложенных выше, изготавливаем два отверстия отверстия.

Отличие от монтажа одинарного подрозетника заключается в том, что после изготовления отверстия нужно сделать соединение двух отверстий между собой. Это делается для того, чтобы в отверстия поместился соединитель стыкующий два подрозетника. Идеально прорезать эти соединения болгаркой.

После изготовления отверстий, так же как и в примере монтажа одинарного подрозетника опускаем в одно из двух полученных отверстий в штробе провод.

Остальная часть монтажа осуществляется аналогично одинарному подрозетнику.

Последним моментом, на который стоит отдельно обратить внимание, является строгий подход к выставлению их по горизонтали при фиксации гипсом. Сажать на гипсовый раствор нужно только с уровнем, чем больше количество подрозетников в цепочке, тем строже это требование

Установка различных элементов электропроводки максимально подробно и красочно описана здесь.

Для выполнения работ мы использовали:

Материал

• гипс, алебастр
• вода
• подрозетник

Инструмент

• коронка, сверло, круг по бетону, зубило
• перфоратор, ударная дрель, болгарка, молоток
• узкий шпатель
• емкость для раствора
• уровень
• нож

Необходимые инструменты и материалы

Когда проводятся масштабные работы по электропроводке, то все нужные инструменты скорее всего уже будут под рукой, но если на повестке дня стоит только монтаж подрозетников, то понадобится следующее:

• Карандаш и уровень – для разметки стены и выравнивания блока подрозетников (если таковой надо устанавливать).
• Дрель с коронками для сверления подрозетников. Если коронок нет, то просто сверло по бетону (или по дереву, на тот редкий случай, когда монтируется скрытая проводка в деревянной стене). Также может пригодиться перфоратор или его режим на дрели.
• Пульверизатор (можно самодельный) для поливания коронки во время сверления. Предотвращает появление пыли и предупреждает растрескивание кафеля, если подрозетник монтируется на кухонный фартук.
• Алебастр, гипс или цементный раствор – чтобы закрепить подрозетник в стене.
• Мастерок или шпатель, которым будет накладываться алебастр. Его размер должен позволять заложить смесь внутрь отверстия для подрозетника.
• Подрозетники нужной конструкции – подбираются в зависимости от материала стены.
• Дюбели – нужны в редких случаях, если материал стены мягкий и установить подрозетники без дополнительных креплений проблематично.

Подробный обзор инструментов необходимых для монтажа подрозетников в этом видео:

К самой работе остальное не относится, но еще пригодятся веник, тряпки для уборки и, возможно, пылесос.

Подготовка стен

Осуществлять отделку данных поверхностей гипсокартоном многие люди начали массово, поскольку в таком случае удается заметно ускорить проведение ремонтных работ, а также придать им ровности без использования сыпучих материалов, которых при существенных дефектах стен в старых зданиях потребуется задействовать значительное количество.

Произвести монтаж гипсокартонных листов можно на профиль, что имеет ширину в 5 см, оставляя за собой достаточное пространство для дальнейшего помещения утеплителя, звукоизоляции и проводов. При проведении данных работ также возникает потребность в установке подрозетников.

Обратите внимание! Плохо разбираясь в электрике лучше всего прибегнуть к услугам специалистов, которые сумеют качественно проложить электрические кабели, поскольку допущенные в ходе самостоятельной прокладки ошибки могут в будущем стать причиной короткого замыкания, способного привести к возгоранию.

Осуществлять приобретение подрозетников желательно вместе с гипсокартоном, так как в этом случае удастся сэкономить значительное количество времени, выполнив подбор подходящих монтажных коробок.

Обыкновенные гипсокартонные листы с легкостью воспламеняются при пожаре. Исключением является лишь пожароустойчивый материал, который в основном имеет розовый или красный окрас и специальную маркировку

По этой причине при приобретении подрозетников также требуется обращать внимание на их пожарные нормы безопасности

Важно! При выборе розеток для установки в гипсокартонных конструкциях необходимо рассматривать лишь те изделия, у которых ободок выполнен из металла, что при чересчур высоком напряжении обеспечит прохождение тока через себя и срабатывание защиты предохранителя в щитке. Помимо этого произойдет отключение электричества, что исключит вероятность возможных отрицательных последствий.. Чтобы все же произвести качественный монтаж подрозетника в гипсокартоне требуется осуществить подготовку стен должным образом:

Чтобы все же произвести качественный монтаж подрозетника в гипсокартоне требуется осуществить подготовку стен должным образом:

1. В первую очередь рекомендуется совершить нанесение шпаклевки, благодаря которой поверхность становится более прочной и начинает отлично удерживать форму во время сверления.
2. Далее по окончании застывания шпаклевочного состава необходимо тщательно вскрыть материал грунтовкой. После впитывания нанесенной смеси гипсокартон перестанет крошиться при дальнейшей обработке.

Осуществив указанные действия можно приступать к определению будущих мест монтажных коробок.

Виды подрозетников

Производители изготавливают подрозетники из пластика, дерева и металла. Последние два вида утратили былую популярность, поскольку древесину можно применять только для монтажа открытой проводки, а железные коробы способны стать причиной короткого замыкания.

Различают 4 варианта исполнения крепежных коробок:

• Круглые. Самые популярные и универсальные.

• Квадратные. Более вместительные.

• Овальные. Нужны для монтажа двух розеток или розетки и выключателя в одном кожухе.

• Составные. Блок из 2 и более подрозетников, соединенных в одну конструкцию.

Перед покупкой фиксатора следует определиться с его размерами.
