Подключение двухконтурного газового котла

Монтажная схема и подбор комплектующих

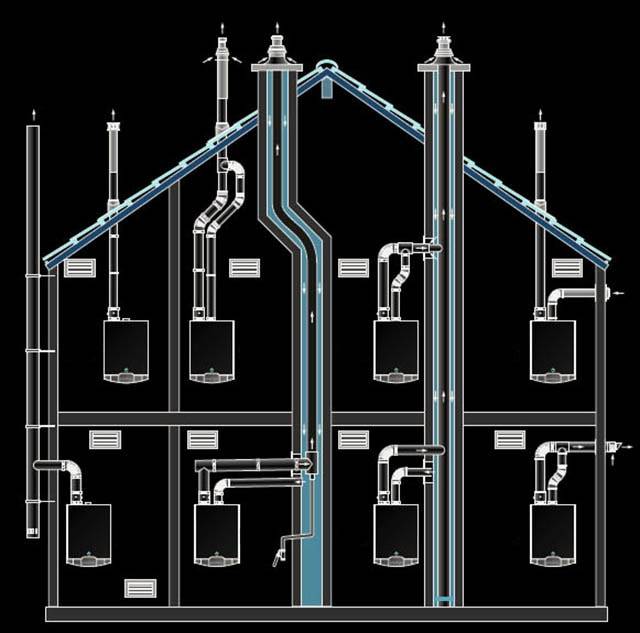

Существует всего 2 базовых схемы установки коаксиальных систем, остальные – это их вариации:

• горизонтально от котла наружу кратчайшим путем;
• вертикально через потолок и крышу.

В случае с двустенными дымоходами вторая схема применяется редко, поскольку довольно сложна в исполнении. Прокладка сквозь перекрытия реализуется в ситуациях, когда невозможно вывести канал в стену – впритык построен высокий забор, рядом несколько окон и другие факторы, мешающие правильному монтажу.

Чаще всего используется схема №1 – горизонтальная установка коаксиального дымохода. Намечаете трассу прокладки трубы, измеряете длину и покупаете готовый комплект деталей, перечисленных в первом разделе публикации.

Какие нюансы нужно учесть:

1. Диаметр канала подбирается строго по коаксиальному выходу водогрейного аппарата. В большинстве теплогенераторов применяется 2 размера – 60/100 и 80/125 мм. Первая цифра показывает диаметр газохода, вторая – внешнего воздуховода.
2. Для стыковки воздушно-дымового канала с отопительным агрегатом применяется переходник – адаптер, подходящий к конкретной модели котла.
3. Зазор между трубой и стеновым футляром уплотняется несгораемым материалом – базальтовой ватой, асбестовым шнуром. Не стоит задувать щели монтажной полиуретановой пеной.
4. Дымоход можно удлинить (нарастить дополнительными прямыми секциями), не превышая значения, указанного в паспорте котла. Показатель зависит от производительности вентилятора.
5. Если газоход слишком короткий, нужно поставить ограничительную диафрагму определенного диаметра. Иначе дымосос накачает в топку больше воздуха, чем необходимо.
6. В регионах с холодным климатом следует применять насадку, препятствующую обледенению оголовка.
7. Дымовой канал, проходящий транзитом через неотапливаемое помещение, лучше снаружи изолировать слоем базальтового волокна.

Когда необходимо вертикально вывести коаксиальный газоход из подвала или цокольного этажа, обязательно ставится ревизионная секция со штуцером-конденсатоотводчиком. Если же общая протяженность трассы превышает допустимый предел, вместо двустенной одинарной трубы прокладывается 2 отдельных – дымоотвод и воздуховод 80/80 мм. К выходу котла подсоединяется специальный адаптер-разделитель, изображенный на фото.

С чего начать

Выбор газового устройства должен основываться не только на возможностях домовладельца.

Необходимо определить назначение агрегата, выпускается в двух форматах – с одним, двумя водяными контурами.

Одноконтурная модель служит только для обогрева помещения, без извлечения дополнительной пользы.

Двухконтурное устройство обеспечивает горячей водой, имеет встроенный змеевик. Можно дополнительно установить тепловой аккумулятор, где будет скапливаться горячая вода, сразу использовать горячее водоснабжение в больших объемах.

Приобретать аппаратуру нужно в магазинах, где продукция полностью сертифицирована, оформляется официальная гарантия, выдается чек.

Стандарты газовой котельной

Оборудованию, работающему на газе, требуется отдельное помещение – котельная.

Комната должна быть площадью от 4 кв. м, но размер котельной зависит от мощности прибора: чем мощнее котел, тем больше должна быть котельная. Высота потолка должна быть не менее 2,7 м.

Устройства, обладающие мощностью до 15 кВт, можно ставить независимо от этажа, но более производительные ставят ниже уровня первого этажа, желательно в подвале.

Стандартные требования к котельной

Не допускается монтаж котла, обвязка на кухне, в жилых комнатах, санузле.

Требуется дверь, с оставлением зазора сверху или снизу на 2-3 см, что обеспечит приточную вентиляцию котельной.

Место под установку должно быть прочным, ровным. Если используется тяжелый агрегат, лучше залить под него фундамент, чтобы площадь превышала размеры дна котла на 10 см в каждую сторону.

Схема вентиляции котельной

Стены, пол, которые будут непосредственно касаться агрегата, обшивают листовым железом, покрывают жаропрочной штукатуркой.

Требуется окно 30*30 см, чем больше комната, тем больше окон.

Если оборудование с закрытой камерой сгорания, работающей по принципу конвекции, выделенное помещение не требуется.

Конструкция прибора позволяет установку возле любой наружной стены, для отведения отходов горения используется коаксиальный дымоход.

Коаксиальный дымоход

Особенность коаксиальной трубы — возможность прямого вывода сквозь стену, исполнение роли отвода дыма, приточной вентиляции. Дымоход обеспечивает одновременно отведение продуктов горения, захватывает уличный воздух, направляя к горелке.

Тип тяги считается более эффективным, чем при использовании воздуха из комнаты.

Горизонтальная часть трубы, находящаяся в доме, не должна быть больше 3 м, количество поворотов дымохода — не превышать 3.

Подготовка котельной к принятию газовой службой:

Готовим документы

Необходимо изучить стандарты, правила установки газового котла.

Следует ознакомиться со СНиП 31-02-2001 о газоснабжении частного дома, 41-01-2003 о вентиляции, отоплении, 21-01-97 о пожарной безопасности, 2.04.01-85 про водопровод, канализацию. Последний нужен, чтобы правильно подвести водоснабжение к теплогенератору.

Подробнее о правилах обустройства котельной написано в СНиП 2.04.08-87.

В местную газовую службу нужно направить заявление на подключение, с предварительными расчетами суммарного расхода газа на отопление.

Чтобы вычислить параметр, выпущен ориентировочный СНиП 31-02, где в пункте 9.1.3 отображены среднесуточные нормы потребления топлива разными приборами.

Если ответ будет положительным, заявитель получает на руки документ с описанием технических условий проведения газа. Потребуется полностью реализовать требования, описанные в полученном разрешении.

Установка газового оборудования требует предварительного получения разрешения, даже если устройство будет работать от баллона.

После обеспечения условий, переходят к составлению проекта монтажа, который будет основываться на данных из официального разрешения. Схему составляют только специалисты-проектировщики с действующей лицензией.

Пример схемы монтажа газового котла

Выполненный проект направляют в местную снабжающую службу на утверждение, прикладывают копии технического паспорта устройства, инструкции, сертификаты, экспертизы с заключением о безопасности котла.

Если придет отрицательный ответ, будет описана мотивирующая часть с перечнем моментов, требующих исправлений. После устранения недочетов, можно повторно подать документы.

Распространённые ошибки во время обвязки газового котла

Большой котёл нагревает воду быстрее, а значит, потребляет больше топлива. Это также стоит иметь в виду при покупке и подключении газового оборудования

Особое внимание уделите контролю над уровнем давления в расширительном баке. Неправильно подобранный размер бака также может негативно отразится на работе всей системы в целом. Схема обвязки двухконтурного котла — дело непростое

Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения

Схема обвязки двухконтурного котла — дело непростое. Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения.

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

• Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
• Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
• Поддержание давления в системе на требуемом уровне (расширительный бак).
• Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

• Генератор тепла – котел.
• Мембранный (расширительный) бак – экспансомат.
• Регулятор давления.
• Трубная магистраль.
• Запорная арматура (краны, клапана).
• Фильтр грубой очистки – «грязевик».
• Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Контур отопления

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Контур ГВС

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

Гравитационная

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Статьи

Последовательность действий

Если же вам повезло, и в доме возможна установка индивидуального отопления, вам предстоит хождение по инстанциям. Вот что нужно сделать:

1. В организации, которая поставляет газ, пишите заявление на установку газового котла. Вам через некоторое время выдают заключение, можно или нет поставить котел. Если заключение положительное, считайте, что разрешение на установку газового котла в квартире вы получили.
2. Теперь вам требуется проект установки. Он заказывается в проектной организации, которая имеет право делать подобную документацию (можно у знаь в газоснабжающей организации). На этом этапе желательно уже определиться с маркой котла и счетчика – под них разрабатывается новый проект, данные проставляются в спецификации. Любое изменение потом вносится за отдельную плату (до подписания, после того как проект подписан, вы ничего менять не можете, только заказать новый).
3. В органах пожарного надзора узнаете адрес/номер организации, которая проверяет состояние дымоходов/вент каналов. Договариваетесь со специалистом этой фирмы. Он приходит и проверяет состояние вентиляции. Если все нормально, выдает разрешение на установку котла. Если состояние дымохода его не устраивает – выдает акт, в котором указаны необходимые работы. После исправления недостатков повторно вызываете спеца и добиваетесь разрешения.
4. Теперь идете в теплосеть, подаете заявление на отказ от теплоснабжения. Если будете греть горячую воду сами, от нее тоже отказываетесь. После оплаты долгов (есть всегда, что платить почему-то) уточняете сроки проведения работ по отключению. До этого времени вам нужно иметь на руках подписанный проект переделки из «Горгаза». Раньше на этом этапе – отказе в теплосети – могли возникнуть проблемы: подписывать заявление не хотели, требовали плату за «отопление» от проходящих через квартиру стояков и т.д. Но несколько лет уже как таких проблем не наблюдается.
5. Покупаете газовый счетчик и котел, данные относите в проектную организацию, после внесения этих данных забираете готовый проект. Ранее покупать агрегаты не стоит – разрешения можно не получить, а куда потом девать технику?
6. Заключаете договор на обслуживание котла в отделении «Горгаза» (подписывают проект только при наличии договора) и отдаете проект газификации квартиры на подпись.
7. Получив на руки подписанный проект, можете отрезать теплосеть. С этим не все так просто: придется сливать воду из системы всего дома, в общем, повозиться придется.

8. Монтируете свою систему отопления. Повесив/поставив котел, подключите и запитайте систему, проверьте ее на герметичность и работоспособность (без подключения к газу).

9. В «Горгазе» договариваетесь о дате, когда к вам приедут, переварят/подключат трубы согласно проекта, который у вас на руках. Они все переделывают, подключают котел и плиту, пломбируют счетчик, запускают котел и плиту. Собственно, отопительный котел в квартире вы установили.
10. Для действующей гарантии на газовый котел, требуется еще наладка и первый пуск с отметкой в паспорте. По этому поводу обращаетесь в подразделение, в котором ставили котел на обслуживание. Приходит мастер, проводит регулировку оборудования, запускает систему и ставит штамп в паспорте. Вот теперь окончательно все. Можете пользоваться котлом.

Вся эта процедура занимает от 1,5 до 3,5 месяцев. Потому, чтобы в отопительный сезон входить без аврала, начинайте процедуру весной, в крайнем случае, вначале лета. По деньгам все, вместе с документами и техникой (средний по стоимости котел + трубы + радиаторы + фитинги) обходится порядка 3000$.

Необходимые документы на котел

Сначала следует проверить, присутствуют ли у вас бумаги на газ:

1. Контракт на поставку газа (в случае с отопительным котлом). Субпотребители могут выполнять монтаж только водогрейных котлов.
2. Абсолютно все документы на газовый счетчик. Котел любого типа нельзя устанавливать без счетчика. Если последнего нет, то следует заняться его установкой и оформлением.

http:

Теперь можно приобрести котел. Однако выполнять установку оборудования сразу после покупки ни в коем случае не стоит.
Прежде всего следует:

Схема однотрубной системы отопления.

• внести определенные изменения в техпаспорт дома; новый план должен включать каморку под котел (при этом должна быть обозначена котельная или топочная);
• выполнить монтаж оборудования котла (помимо газовой системы); это можно осуществить, пока газовики готовят проект;
• подать заявку на ввод в использование;
• подать заявку в службу газа на проект и ТУ;
• вызвать профессионала для выполнения газовой обвязки;
• дождаться прихода инженера газовой службы, чтобы он все проверил и дал разрешение на открытие запорного газового котельного вентиля

Варианты газоходов для загородного дома

Для отведения продуктов горения с относительно низкой температурой (до 120 °С), выделяемых газовыми котлами, подойдут следующие разновидности дымоходов:

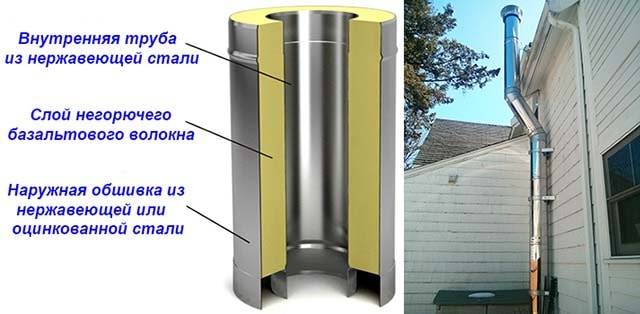

• трехслойный модульный сэндвич из нержавеющей стали с негорючим утеплителем – базальтовой ватой;
• канал из железных или асбестоцементных труб, защищенный теплоизоляцией;
• керамические утепленные системы типа Schiedel;
• кирпичный блок со вставкой из нержавеющей трубы, укрытый снаружи теплоизоляционным материалом;
• то же, с внутренним полимерным рукавом типа FuranFlex.

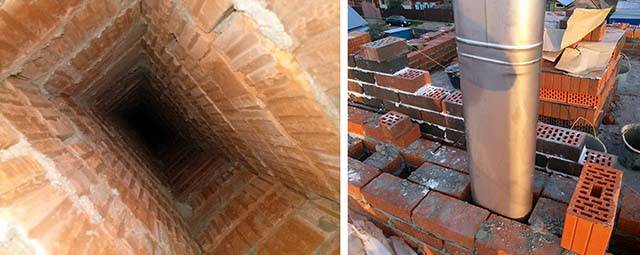

Поясним, почему нельзя построить традиционный дымоотвод из кирпича или поставить обычную стальную трубу, подключив к газовому котлу. Отходящие газы содержат водяной пар, являющийся продуктом сжигания углеводородов. От соприкосновения с холодными стенками влага выпадает конденсатом, дальше события развиваются так:

1. Благодаря многочисленным порам вода проникает внутрь строительного материала. В дымовых трубах из металла конденсат течет вниз по стенкам.
2. Поскольку газовые и другие котлы с высоким КПД (на солярке и сжиженном пропане) работают периодически, мороз успевает прихватить влагу, превращая ее в лед.
3. Ледяные гранулы, увеличиваясь в размерах, вылущивают кирпич изнутри и снаружи, постепенно разрушая дымоход.
4. По той же причине стенки неутепленного стального газохода ближе к оголовку покрываются льдом. Уменьшается проходной диаметр канала.

Рекомендации по выбору

Поскольку мы изначально взялись установить в частном доме недорогой вариант дымохода, подходящий для монтажа своими руками, рекомендуем использовать сэндвич трубы из нержавейки. Установка других типов труб сопряжена со следующими трудностями:

1. Асбестовые и толстостенные стальные трубы тяжелы, что усложняет ведение работ. Вдобавок наружную часть придется обшивать утеплителем и листовым металлом. Стоимость и длительность строительства однозначно превысит сборку сэндвича.
2. Керамические дымоходы для газовых котлов – лучший выбор, если застройщик располагает средствами. Системы типа Schiedel UNI надежны и долговечны, но слишком дороги и среднестатистическому домовладельцу недоступны.
3. Нержавеющие и полимерные вставки применяются для реконструкции – гильзования существующих кирпичных каналов, возведенных ранее по старым проектам. Специально городить такую конструкцию невыгодно и бессмысленно.

Турбированный газовый котел тоже можно присоединить к обычному вертикальному дымоходу, организовав подачу наружного воздуха по отдельной трубе. Техническое решение стоит внедрять, когда в частном доме уже сделан газоходный канал, выведенный на крышу. В остальных случаях монтируется коаксиальная труба (изображена на фото) – это наиболее экономный и правильный вариант.

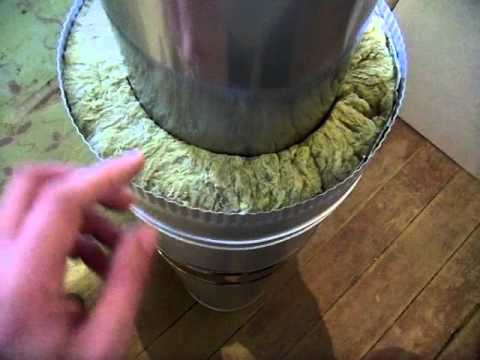

Заслуживает внимания последний, самый дешевый способ возведения дымоотвода: сделать сэндвич для газового котла своими руками. Берется нержавеющая труба, оборачивается базальтовой ватой нужной толщины и обшивается кровельной оцинковкой. Практическая реализация данного решения показана на видео:

Дымоход твердотопливного котла

Режим работы дровяных и угольных отопительных агрегатов предполагает выброс более горячих газов. Температура продуктов горения достигает 200 °С и более, дымовой канал прогревается полностью и конденсат практически не замерзает. Но его замещает другой скрытый враг – сажа, оседающая на внутренних стенках. Периодически она возгорается, отчего труба может нагреться до 400—600 градусов.

Твердотопливным котлам подойдут такие типы дымоходов:

• нержавейка трехслойная (сэндвич);
• одностенная труба из нержавеющей либо толстостенной (3 мм) черной стали;
• керамика.

Асбестовые трубы противопоказано ставить на ТТ-котлы, печи и камины – они трескаются от высокой температуры. Простой кирпичный канал будет работать, но из-за шероховатостей станет забиваться сажей, поэтому его лучше гильзовать нержавеющей вставкой. Полимерный рукав FuranFlex не пойдет – максимальная рабочая температура составляет всего 250 °С.

Заключительный этап: ревизия подключения

После того, как все этапы подключения газового котла пройдены, нельзя торопиться с его запуском. Необходимо проверить правильность выполнения всех этапов монтажных работ. Эксплуатацию газового агрегата можно начинать только после того, как будет стопроцентная уверенность в том, что всё сделано безукоризненно.

Обязательно делают ревизию подключения водяного контура и выявляют возможные протечки. Ничего сложного в этом нет, так как утечка воды проявляется сразу. А вот недочёты, связанные с газопроводом, просто так не увидишь. Поступают следующим образом: газовую трубу обильно смачивают мыльным раствором и следят за появлением воздушных пузырьков. Если всё в порядке, пузырьков не будет.

Первый пробный запуск газового агрегата рекомендуются производить под контролем специалистов из газоснабжающей организации. Чтобы делать это самостоятельно, нужно иметь специальное разрешение. Однако только профессионалы могут точно определить, правильно или нет подключен газовый котёл. Специалисты проконсультируют, как подключить отопление к газовому котлу и помогут избежать возможных ошибок. Пренебрегать их советами не стоит, так как речь идёт о здоровье и жизни людей.

Виды газовых котлов

Классификация следующая:

1. По назначению: только для отопления (одноконтурные) и для отопления с подогревом воды в бойлерах (двухконтурные).
2. По производимой мощности:
   1. маломощные — с одноступенчатой регулировкой мощности,
   2. средней производительности — с двухступенчатой регулировкой мощности,
   3. высокопроизводительные — с модулированным регулированием мощности.
3. По типу тяги: на вентиляционные (закрытого типа) и с естественной тягой (атмосферные, открытого типа).
4. По типу установки:
   1. настенные, с теплообменниками, выполненными из меди,
   2. напольные – с теплообменником, изготовленным из чугуна или стали.

Преимущества их использования заключаются в следующем:

• Они экологичны;
• Компактны и бесшумны в работе;
• Просты в эксплуатации;
• Их можно установить в жилом помещении.

Но они обладают существенным недостатком – взрывоопасны.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

1. Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
2. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
3. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
4. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

• Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
• Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
• Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
• Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

• Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
• Пространство под котлом должно быть свободным.
• На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
• В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

• Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
• В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
• Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

• Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
• Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
• Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Оборудуем подходящее помещение для котла

Газовый котел – главный элемент отопительной системы. Для его установки потребуется грамотно оборудовать помещение. Оно должно соответствовать целому ряду строгих требований, нарушение которых влечет за собой значительные штрафные санкции и провоцирует несчастные случаи с самыми тяжелыми последствиями. Газ – взрывоопасная и горючая субстанция. Нужно быть с ним крайне осторожным.

Помещение, в котором устанавливается газовое оборудование, должно отвечать целому ряду требований. Основные характеристики комнаты-котельной представлены в виде схемы

Выбирая место для установки отопительного газового котла нужно учитывать следующие требования к помещению:

• в одной из стен должен быть оборудован канал для вывода продуктов сгорания;
• обязательное наличие естественного освещения. Минимальная площадь окна рассчитывается по формуле: на кубический метр объема комнаты – 0,03 кв. метра оконной поверхности;
• высота потолка минимум 2,5 м;
• планировка, обеспечивающая беспрепятственный доступ к котлу и вспомогательному оборудованию;
• наличие вентиляционной решетки, расположенной в нижней половине стены или двери. Площадь конструкции рассчитывается исходя из соотношения 8 кв. см решетки на каждый 1 кВт котла;
• объем – минимум 15 кв. м;
• огнестойкость стеновых конструкций – не менее 0,75 часа;
• наличие газоанализатора и реагирующего на его сигналы автоматического клапана, который перекроет подачу топлива в случае утечки газа;
• грамотно организованный дымоход, сечение которого должно соответствовать мощности оборудования;
• ширина двери не должна составлять меньше 80 см.

Нужно помнить, что установка газовых котлов мощностью менее 60 кВт разрешена в любом помещении, кроме тех, которые предназначены для проживания. Так же не рекомендуется устанавливать газовое оборудование в ванной комнате или санузле.  Двухконтурные приборы запрещено монтировать в кухнях. Если суммарная мощность оборудования не выше 150 кВт, его можно поставить на любом этаже здания. Приборы большей мощности могут располагаться только на первом этаже или в цоколе.

Многие предпочитают размещать газовое оборудование на кухне. В этом случае нормы, регламентирующие установку газовых котлов, требуют рассчитывать необходимую минимальную площадь исходя из того, чтобы на 1 кВт мощности приходилось как минимум 0,2 м2 помещения. Если кухня совмещена с гостиной, обязательным становится и наличие газоанализатора, который сможет вовремя заметить возможную утечку газа.

Если позволяет мощность котла, газовое оборудование часто устанавливают на кухне, даже если это совмещенное с гостиной помещение

В этом случае наличие газового анализатора становится обязательной мерой предосторожности

Обустройство домашней котельной

Установка многофункционального газового оборудования в двухэтажном деревянном здании выполняется только в специально оборудованном помещении − топочной

Нарушать правила нельзя, так как работающие на газу агрегаты относятся к категории потенциально опасных приборов, из-за чего эксплуатировать их нужно с максимальной осторожностью. Котельная должна соответствовать следующим требованиям:

1. Минимальная допустимая высота потолка 2,5 м.
2. Наличие естественного освещения.
3. Минимальная ширина дверного проема 85 см.
4. Установка газоанализатора, который связывается с автоматическим клапаном, чтобы в случае утечки топлива немедленно прекратить подачу газа.
5. Степень устойчивости к открытому огню должна составлять минимум 0,75 часа.
6. Оборудование вентиляции.
7. Беспрепятственный доступ к отопительному и вспомогательному оборудованию.

При установке котла с закрытой камерой площадь топочной комнаты не имеет значения, а требования к вентиляции менее строгие, так как для работы котел забирает воздух с улицы.

Настройка одноконтурной модели для двухэтажного дома
