Как установить котел отопления в частном доме

Процесс монтажа в нужном порядке (видео)

Итак, проверив стену, к которой будет крепиться котел, и убедившись в ее способности нести необходимую нагрузку, мы оставляем немного свободного места для доступа к котлу (обычно оно указывается в инструкции) и устанавливаем агрегат, проверяя ровность его расположения помощью уровня.

Монтажная планка пригодится Вам для грамотной установки котла. Трубопроводы должны подбираться исходя из того, какой насос установлен в системе.

В основном, монтаж электрокотла несложен, однако, как и во всяком деле, здесь есть свои интересные моменты. Так, котлы с небольшой мощностью всегда хорошо работают в обычной сети с напряжением в 220В. Другое дело, если модель достаточно мощная, требуется ее подключение к трехфазной сети

Именно поэтому так важно правильно рассчитать сечение кабеля. Правильно подобранный кабель способен выдержать мощность агрегата и без сбоев пропускать ток нужной величины. https://www.youtube.com/embed/IvITmDmDPTA

После того, как котел будет установлен, к нему подводят трубы отопительной системы и системы водоснабжения. Здесь и пригодятся муфты и фланцы.

Следующим шагом будет подсоединение к электросети. УЗО и автоматы с необходимыми номиналами устанавливаются предварительно, и выполняются заземлительные работы. Кабель оснащается выключателем, расстояние между контактами которого равняется 3мм. Как только аппарат будет подключен к системе, можно набрать воду, запускать агрегат и проверять его в деле.

Схемы подключения газовых котлов

Схема отличается у одноконтурных и двухконтурных котлов.

Одноконтурные

Такой прибор имеет один теплообменник, использующийся для нагрева теплоносителя.

С его помощью невозможно подготовить воду для горячего водоснабжения (бытовых нужд). Они предназначены только для обогрева жилого помещения.

Агрегаты различаются на настенные и напольные по принципу установки. Разница заключается в мощности.

У первых она ограничена — 100 кВт, для напольных лимита практически не существует.

Настенные

Прикрепление производится с помощью специальных кронштейнов.

Важно! Обязательно должен быть зазор между агрегатом и стеной размером от 30 до 50 см

• Проверка наличия тяги в выходном патрубке агрегата проводится перед тем, как соединить с дымоходом. Диаметр входного отверстия должен соответствовать диаметру трубы у дымоотвода. Соединения должны быть герметичными.
• Для предотвращения засора теплообменника на патрубке котла устанавливается система смягчения воды.
• Перед подключением к системе отопления необходима опрессовка агрегата.
• При помощи гибкого шланга и паронитовых прокладок происходит подсоединение к газовой магистрали.

Фото 1. Схема подключения одноконтурного настенного котла к системе отопления с циркуляционным насосом и водонагревателем.

Напольные

1. Установка прибора происходит на специально подготовленное и расчищенное место.
2. Проделывается отверстие для дымохода (если его нет) и проверяется совпадение размеров диаметров обоих выходов (как дымоотвода, так и дымохода).
3. Устанавливается фильтр для смягчения воды.
4. Котёл присоединяется к отопительной системе и газовой магистрали.

Внимание! Из-за возможной опасности работ подключение настенных и напольных агрегатов к газовой магистрали рекомендуется поручить специалисту. Герметичность соединений актуальна для обоих видов устройств. Герметичность соединений актуальна для обоих видов устройств

Герметичность соединений актуальна для обоих видов устройств.

Двухконтурные

Двухконтурные приборы отличаются присутствием 2 магистралей. Вторая линия предназначена для обогрева воды для бытовых нужд, что позволяет отказаться от использования бойлера.

Настенные

Схема подключения настенных двухконтурных котлов не сильно отличается от одноконтурных. Однако здесь происходит подсоединение уже четырёх (а не двух) патрубков, пара из которых задействована для обогрева воды на хознужды.

Фото 2. Схема подключения настенного двухконтурного котла отопительной системы для частного двухэтажного дома.

Напольные

Подключение напольного двухконтурного типа аналогично одноконтурному, опять же учитывая наличие и подключение второй пары патрубков.

Варианты схем отопления

Система отопления может работать на естественных условиях, с принудительным вмешательством. Вариант схемы обогрева связан с отопительной площадью, особенностями системы, дополнительным оборудованием.

Отопительная конструкция должна предусматривать установку запорной арматуры, кранов Маевского. Обязателен расширительный бак, регулирующий внутритрубное давление.

Гравитационка

Естественная циркуляция теплоносителя в системе — традиционная система обогрева, предполагает движение жидкости внутри труб под естественным напором.

Для установки конструкции гравитационного типа не требуется много оборудования, существенно снижает финансовую нагрузку. Процесс циркуляции основан на свойствах воды расширяться от нагрева.

Разгоряченная вода меньше весит, поднимается в верхние участки системы, охлаждается к моменту понижения уровня труб, стекает обратно в котел. Тяжелая холодная вода вытесняет горячую, процесс повторяется заново.

Простота устройства позволяет выполнить установку своими руками, для оптимизации процессов можно врезать насос.

Недостаток гравитационки — невозможность контроля температуры из-за высокой инерционности схемы. Оборудование естественной циркуляции возможно, только при строго обозначенных условиях.

Схема гравитационного обогрева

Циркуляционный насос

Отопление с принудительным движением теплоносителя отличается установкой циркуляционного насоса, который разгоняет теплоноситель внутри труб.

Вода в системе передвигается с постоянной скоростью, позволяет регулировать работу конструкции, настраивать температурный режим.

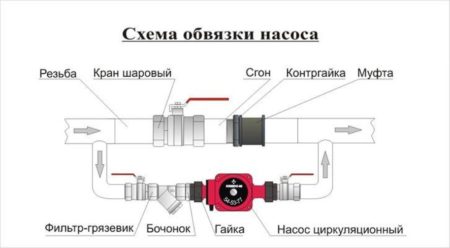

Расположение принудительного насоса

Установка простая, с врезкой насоса можно справиться самостоятельно.

Циркуляционное устройство может устанавливаться изначально, в систему собранного отопления для оптимизации процессов.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

1. Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
2. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
3. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
4. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

• Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
• Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
• Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
• Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

• Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
• Пространство под котлом должно быть свободным.
• На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
• В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

• Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
• В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
• Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

• Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
• Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
• Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Как рассчитать оборудование

Чтобы отопительная система на голубом топливе работала эффективно, следует правильно выбрать оборудование для своего дома. В зависимости от площади, которую необходимо обогреть выбирают и котёл. Сегодня на рынке отопительного оборудования представлены модели от отечественных и заграничных производителей. Приборы отличаются между собой техническими характеристиками и стоимостью. Чтобы выбрать наиболее подходящий вариант, следует учитывать такие параметры:

Выбор газового оборудования для частного дома

• мощность газового котла;
• количество сантехнических приборов, которые потребляют горячую воду;
• наличие либо отсутствие дополнительных отопительных систем, например, «тёплый пол»;
• технические параметры радиаторов отопления;
• характеристики насосного оборудования.

Это далеко не все параметры, которые должны быть учтены при выборе отопительного оборудования для загородного дома. Чтобы не ошибиться в выборе, привлеките профессионалов, пусть помогут определиться с моделью газового котла, а также выполнят монтажные работы и запустят отопительную систему.

Видео-обзоры для желающих обогревать дом газом

Нюансы организации газового отопление коттеджа:

Принципы циркуляции теплоносителя в отопительной системе частного дома:

Самостоятельная сборка различных систем отопление для загородных коттеджей:

Грамотно подготовить для частного дома расчеты и схемы по организации газового отопления в состоянии только опытный теплотехник. Составление проектной документации и ее согласование лучше всего доверить профессионалам. А вот дальнейший монтаж отопительной системы можно выполнить самостоятельно. Здесь нужны будут лишь навыки монтажных работ, а также четкое следование инструкциям и проекту.

Монтаж газового настенного котла — схемы обвязки и подключения

Зачастую частные дома не имеют доступа к централизованным системам, поэтому собственникам приходится самостоятельно решать вопрос о том, каким образом реализовать монтаж газового настенного котла. Казалось бы, что этот вопрос легко решается путем привлечения специалистов из специализирующихся на этом компаний, однако эта услуга относительно затратна в финансовом плане.

В связи с этим у владельца дома возникает о вопрос о том, возможно ли осуществить монтаж настенного котла своими руками? При внимательном подходе к делу — ответ положительный.

Подготовка к подключению котла

В первую очередь, необходимо определиться с местом, где будет выполнен монтаж газового настенного котла

При этом важно учитывать, что котел должен располагаться в теплых помещениях. Кроме того, место размещения котла должно быть согласовано с государственными газовыми службами

Место определено — отлично! На следующем этапе необходимо придумать, куда будут сбрасываться отработанные газы.

Для решения этой задачи обычно используются уже имеющиеся дымоходы, либо прокладываются отдельные трубы через стену на улицу.

Третьим шагом будет подключение оборудования, согласно схемы подключения газового настенного котла. Это очень ответственный этап и перед началом его реализации потребуется обратиться к сопроводительной документации на оборудование, чтобы узнать точные технические параметры и требования по монтажу газового настенного котла.

В-четвертых, при подготовке к подключению следует обратить внимание на следующие моменты:

1. Котел нельзя крепить на гипсокартоновых стенах. Это также относится к стенам из фанеры, вагонки и пр.
2. Схема монтажа настенного газового котла предполагает, что размер дымохода и колена котла должны четко совпадать. Обычно дымоход идет в комплекте с котлом, поэтому такие проблемы редки.
3. Необходимо, чтобы после монтажа настенного котла, к нему было легко получить доступ для обслуживания и ремонта. Нельзя закрывать котел панелями, гипсокартоном.
4. В том случае, если котел устанавливается в закрытых помещения, надо оставить по 10 см со всех сторон от котла свободными. Это необходимо как в целях безопасности, так и с целью свободного доступа к устройству.
5. Схема подключения газового настенного котла должнапредусматривать соответствие котла его функциональной нагрузке.
6. Если новый котел устанавливается вместо старого, то все элементы старой системы должны быть отремонтированы, отмыты, прочищены.
7. Схема отопления от настенного котла должна предусматривать подвод воды к котлу. Рекомендуется использовать специальные очищающие воду фильтры, чтобы предотвратить засорение элементов котла.
8. Схема подключения настенного котла должна также предусматривать устройство замкнутого контура во время циркуляции воды — чтобы избежать излишнего образования накипи и засорения системы.

Последовательность действий при креплении котла

Монтаж настенных газовых котлов отопления требуется проводить строго согласно прилагающейся к оборудованию инструкции.

Шаг 1. Организация отверстия для сброса отработанного воздуха (дымоход).

Шаг 2. Рекомендуется проводить монтаж настенного котла отопления по вырезанному из бумаги шаблону, закрепленному на стене.

Шаг 3. Согласно схеме обвязки настенного газового котла, производится подключение котла к инженерным системам — к холодному водоснабжению и системе ГВС.

Шаг 4. После размещения котла на стене, го требуется подключить к электрической сети в соответствии со схемой подключения настенного котла.

Шаг 5

Важно заземлить устройство!. Шаг 6

После проведения всех работ рекомендуется еще раз произвести сверку всех узлов, согласно инструкции и разработанной схеме

Шаг 6. После проведения всех работ рекомендуется еще раз произвести сверку всех узлов, согласно инструкции и разработанной схеме.

Шаг 7. После чего можно провести тестовый запуск системы.

Шаг 8. На этом этапе потребуется пригласить специалиста из газовой службы для оценки работы и запуска ее в эксплуатацию.

Оборудуем подходящее помещение для котла

Газовый котел – главный элемент отопительной системы. Для его установки потребуется грамотно оборудовать помещение. Оно должно соответствовать целому ряду строгих требований, нарушение которых влечет за собой значительные штрафные санкции и провоцирует несчастные случаи с самыми тяжелыми последствиями. Газ – взрывоопасная и горючая субстанция. Нужно быть с ним крайне осторожным.

Помещение, в котором устанавливается газовое оборудование, должно отвечать целому ряду требований. Основные характеристики комнаты-котельной представлены в виде схемы

Выбирая место для установки отопительного газового котла нужно учитывать следующие требования к помещению:

• в одной из стен должен быть оборудован канал для вывода продуктов сгорания;
• обязательное наличие естественного освещения. Минимальная площадь окна рассчитывается по формуле: на кубический метр объема комнаты – 0,03 кв. метра оконной поверхности;
• высота потолка минимум 2,5 м;
• планировка, обеспечивающая беспрепятственный доступ к котлу и вспомогательному оборудованию;
• наличие вентиляционной решетки, расположенной в нижней половине стены или двери. Площадь конструкции рассчитывается исходя из соотношения 8 кв. см решетки на каждый 1 кВт котла;
• объем – минимум 15 кв. м;
• огнестойкость стеновых конструкций – не менее 0,75 часа;
• наличие газоанализатора и реагирующего на его сигналы автоматического клапана, который перекроет подачу топлива в случае утечки газа;
• грамотно организованный дымоход, сечение которого должно соответствовать мощности оборудования;
• ширина двери не должна составлять меньше 80 см.

Нужно помнить, что установка газовых котлов мощностью менее 60 кВт разрешена в любом помещении, кроме тех, которые предназначены для проживания. Так же не рекомендуется устанавливать газовое оборудование в ванной комнате или санузле.  Двухконтурные приборы запрещено монтировать в кухнях. Если суммарная мощность оборудования не выше 150 кВт, его можно поставить на любом этаже здания. Приборы большей мощности могут располагаться только на первом этаже или в цоколе.

Многие предпочитают размещать газовое оборудование на кухне. В этом случае нормы, регламентирующие установку газовых котлов, требуют рассчитывать необходимую минимальную площадь исходя из того, чтобы на 1 кВт мощности приходилось как минимум 0,2 м2 помещения. Если кухня совмещена с гостиной, обязательным становится и наличие газоанализатора, который сможет вовремя заметить возможную утечку газа.

Если позволяет мощность котла, газовое оборудование часто устанавливают на кухне, даже если это совмещенное с гостиной помещение

В этом случае наличие газового анализатора становится обязательной мерой предосторожности

Полезные рекомендации

Даже хорошо рассчитанный и построенный по всем правилам канал сброса дымовых газов сможет эффективно работать лишь при регулярной очистке. Категорически недопустимо использовать в отделке котельного помещения древесину, пластические материалы и пенопласт, любые обои и текстильные материалы. Большую пользу могут принести клапаны экстренного охлаждения, независимые от электрической сети. Если теплоноситель прогреется до 95 градусов, часть его перенаправляется в канализацию, при этом внутрь подается столько же холодной жидкости. Без таких приборов нежелательно эксплуатировать котлы повышенной мощности.

Если решено установить аккумулятор тепла, то между ним и котлом должна быть обеспечена гравитационная циркуляция. Даже в большом городе, не говоря уже об отдаленных местностях, нужно ставить системы бесперебойного питания. Они помогут поддержать движение теплоносителя даже при отключении электросети. Как только снабжение восстановится, накопитель энергии начнет заряжаться. Необходимая мощность резервирующего устройства составляет 150% от совокупного пикового потребления всех защищаемых электронных компонентов.

Советы по выбору твердотопливного котла — в следующем видео.

Монтаж и подключение газовых котлов

Установка газового отопления выполняется только руками или в присутствии специалистов. Для настенных котлов допустимо обустройство в кухне или жилом помещении.

Для напольного агрегата выделяется котельная, параметры которой определены СНиП:

• высота потолков от 250 см;
• уровень огнестойкости ограждающих конструкций от 45 минут;
• свободный доступ к нагревателю со всех сторон;
• размер входного проема от 90 см;
• наличие одного окна площадью в 0,3 м2 на каждые 10 м3 объема помещения;
• принудительная вентиляция – обмен воздуха в помещении не реже 3 раз в час;
• обустройство системы газоанализаторов, контролирующей группы (для отключения подачи топлива в случае перерыва в работе котла).

Устройство газовых отопительных котлов

Перед тем как сделать в частном доме газовое отопление, надо будет узнать, как работает нагреватель.

Конструкция прибора не отличается сложностью:

1. Горелка. Может быть прямоугольной или круглой, оснащается форсунками для подачи топлива.
2. Теплообменник. Требуется для передачи тепловой энергии теплоносителю, представляет собой короб с внутренней батареей. Внутри короба транспортируется жидкость, которая нагревается и затем поступает в сеть. Одноконтурные котлы имеют только один теплообменник – подача воды в сеть, двухконтурные – два, в этом случае один греет воду для магистрали, второй – для раздачи ГВС.
3. Циркуляционный насос. Оборудование является обязательным только для сетей с принудительной циркуляцией теплоносителя, в системах с гравитационным током насосное оборудование не ставится, но может интегрироваться для увеличения производительности магистрали.

Устройство газового котла отопления в частном доме не обходится без расширительного бака и автоматической системы контроля, управления. Бак нужен для временного отведения объема теплоносителя при его расширении от нагрева, а блок контроля обеспечивает поддержание работоспособности системы.

Также устанавливается прибор удаления продуктов горения – в котлах с атмосферной горелкой устройство подключается к дымоходу, в турбированных нагревателях за отведение отвечает коаксиальная труба, куда встроен вентилятор.

Установка напольных котлов

Для агрегата предварительно обустраивается подиум, выстилается негорючими материалами. Стены также отделываются огнеупорной облицовкой минимум на 10 см в высоту от пола. Расстояние от стены до горелки от 100 см, прибор подключается к дымоходу, затем в сети отопления дома.

На трубопровод обратного тока устанавливается грязевой фильтр, в патрубок входа двухконтурного котла присоединяется труба подачи холодной воды, на все контуры монтируются запорные вентили.

Навешивание котла настенного

Чтобы установить настенное оборудование, зону монтажа отделывают негорючими материалами, расстояние от стенки корпуса до стены не менее 4,5 см, расстояние до других предметов не менее 20 см. Розетка отдельная, перед навешиванием промываются трубки (сначала снять заглушки), чтобы удалить мусор.

Фиксация на планки, расположенные строго по горизонтали. Устройство подключить к трубе холодной воды, на входные патрубки встроить грязевые фильтры. Подключается газовый трубопровод стальной трубой с паронитовой прокладкой.

Схема подключения электрического котла к сети

Перед тем, как подключить электрический котел отопления, следует учесть, что подключение электрического котла к сети должно осуществляться посредством проводки из меди. Сечение провода должно быть не меньшего размера, чем тот, который указан в документе, который прилагался к устройству. Электрические соединения устройства внешнего типа должны быть произведены через специальные выводы для кабелей. Эти выводы должны располагаться в нижнем левом углу. Здесь же должна находится и латуниевая клемма заземления с болтом размера М6.

Схема подключения силовых кабелей

Во время того, как проводится врезка электрокотла в систему отопления и установка заземления, нужно проследить за тем, чтобы между металлическим корпусом устройства и болтом из латуни был обеспечен хороший и надежный контакт. Перед тем, как соединить болт с рамой устройства, нужно хорошенько зачистить место соединения.

Если электрическое отопление планируется быть организованным для здания с большой площадью, то во время покупки оборудования нужно выбирать такое, которое предусматривает возможность установки каскада. Для того чтобы устройства нормально работали в каскаде, клеммы управляющего устройства должны быть соединены с тем агрегатом, который является управляемым. В случае если руководство системной установки осуществляется посредством регулятора комнатного типа, то контакты управления необходимо соединить с клеммами управляющего аппарата.

Схема электрической системы отопления двухэтажного дома

Аппарат необходимо осмотреть визуально и убедиться в том, что он находится в правильном положении, давление воды в системе находится в норме, а также присоединены все коммуникации. Все это определяется в документации агрегата.

После этого схема установки электрического котла отопления предполагает осуществить следующие действия:

• Необходимо проверить на исправность трубопроводную арматуру, находящуюся перед агрегатом. Для этого нужно переключить ее из положения «закрыто» в «открыто», и наоборот.
• Вся трубопроводная арматура электрического теплового генератора переводится в положении «закрыто». Также в это положение необходимо перевести трубопроводную арматуру системы водоснабжения и системы отопления.
• На тех трубопроводах, которые подводят холодную воду к агрегату, нужно открыть запорную арматуру. Если используется электрическая система отопления, то не рекомендуется использовать для нее незамерзающие жидкости. Это объясняется тем, что они обладают свойствами, которые могут повлиять на работу оборудования негативным образом. Незамерзающие жидкости имеют состав, который может привести к старению или быстрому износу резиновых компонентов.
• Нужно установить грязевик или фильтр перед входом в агрегат на обратном трубопроводе. Можно установить и оба этих элемента.
• После того, как отопительная система наполнится полностью водой, необходимо проверить, насколько она герметична.

Когда монтаж электрокотла с радиаторами отопления завершен, нужно проверить, насколько работоспособны датчики системы. К таким относятся такие датчики, как: регулятор температуры, датчик давления воды, сигнальные и управляющие компоненты агрегата, датчик температуры аварийного типа.

Во время ремонта отопительного агрегата или во время неблагоприятных монтажных условий можно подключить электрический отопительный аппарат посредством резиновых шлангов.

Для отопительной системы необходимо использовать воду с минимальным показателем жесткости. Тогда срок службы ТЭНов может быть значительно продлен.
