Как правильно установить водонагреватель?

Схема установки накопительного водонагревателя – определим в каком месте лучше расположить, какие инструменты и материалы нам понадобятся

Выбор места размещения водонагревателя зависит от его вида. Устройства напольного типа имеют значительные габариты  и требуют много места в помещении. Тем более что вокруг агрегата должно быть достаточно пространства для обслуживания и ремонта.

Поэтому такие устройства приобретаются только в том случае, если имеется обширное помещение для его размещения.  Установка водонагревателя не сложна и подробно описана в соответствующем разделе инструкции по эксплуатации.

Кроме сочетания указанных условий, нужно, чтобы место его расположения было максимально приближено к точкам потребления горячей воды, что позволит сократить тепловые потери при прохождении по трубам.

Смотреть видео

1. Установить агрегат на выбранное место. Тщательно выставить его по горизонту, используя строительный уровень. Для этого в нижней части устройства имеются регулировочные винты. При необходимости используются пластины из любого, достаточно прочного, листового материала.
2. Монтаж трубопровода, подключение бойлера и предохранительного клапана для обеспечении безопасности. Предназначение предохранительного клапана – защита накопительной емкости от деформации и повреждения при увеличении давления или температуры. Для выполнения этих работ понадобится набор инструментов сантехника, а также специфический инструмент для выполнения стыковки отдельных элементов трубопровода в зависимости от материала труб.
3. Монтаж электропроводки и заземление Поскольку водонагреватели имеют значительную мощность, устанавливается отдельная проводка для подключения к электрической сети. Сечение провода подбирается в зависимости от мощности, подключение производится через отдельный автомат на 9-16 ампер. При прокладке линии может понадобиться инструмент для штробления канала в стенах, электромонтажный инструмент, дрель для сверления отверстий в стенах.
4. Для навесных бойлеров понадобится крепление по системе «дюбель – винт» или специальные крюки для подвески. Слабые стены-перегородки укрепляются дополнительной металлической пластиной или сварной металлической рамой из стального уголка.

Монтаж трубопровода упрощен из-за максимального приближения агрегата к точке расхода воды.

Смотреть видео

Смотреть видео

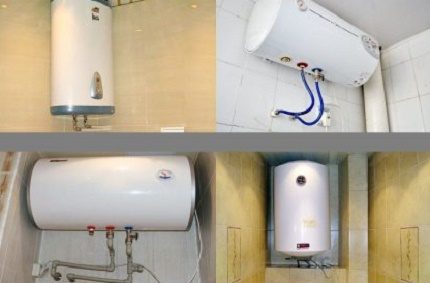

Выбираем место установки

Это вполне оправдано – таким образом в малогабаритных санузлах осуществляется экономия пространства, поскольку подвешенный под потолком бойлер обычно ничему и никому не мешает.

Но такое размещение сантехнического оборудования не лишено некоторых недостатков:

• Во-первых, в случае отключения холодной воды у неискушенных пользователей (в основном домохозяек) возникает желание воспользоваться запасами обретшей ценность жидкости, содержащейся в резервуаре накопителя. При этом зачастую забывают отключить подачу электроэнергии. А большинство самых недорогих водонагревателей не оборудованы защитой от включения без воды (либо последняя может элементарно выйти из строя и не сработать), что приведет как минимум к поломке трубчатого электронагревателя.
• В этом отношении выгоднее напольная установка водонагревающего накопительного оборудования – как, например, это практикуется на кухнях, где в основном бойлеры монтируются под мойкой. А по законам сообщающихся сосудов и гравитации вода при отсутствии давления в системе не сможет вылиться через кран, расположенный выше уровня емкости.
• Во-вторых, для настенного крепления такого тяжелого оборудования (масса бойлера в среднем равна массе воды + 20-40%) необходим надежный крепеж.

Не в каждом стеновом материале можно организовать качественное закрепление. Например, столь популярные ныне гипсокартонные простенки даже не рассматриваются. Для того чтобы достаточно надежно закрепить в них бойлер (и то, не самый объемный), необходимо на этапе возведения гипсокартонных перегородок предусмотреть прочные металлические профиля – закладные под будущий крепеж.

Достаточно качественным получится крепление в бетонных либо кирпичных стенах посредством анкерных металлических дюбелей. Пластиковые дюбеля категорически не рекомендуются, поскольку по прошествии нескольких лет значительно уменьшаются в объеме, усыхают, что может привести к падению дорогостоящего сантехнического оборудования.

Правила безопасности

Сразу после установки бойлера рекомендуется установить УЗО мокрой группы электропроводки. Это специальное устройство, которое может спасти вам жизнь в случае пробоя электрического тока через ТЭН на воду и через воду на вас или на членов вашей семьи.

Внимание! В комплекте бойлера может не идти шнур с вилкой, это нормальная ситуация! Такие приборы запитываются к сети на-прямую. Это косвенно сделано для того, чтобы подключением вашего бойлера занимался электрик, который параллельно оценит пропускную способность вашей проводки и сделает вывод, предназначена ли она вообще для таких нагрузок!

Этапы установки бойлера своими руками

Устанавливать водонагреватель в собственном доме можно без получения разрешительной документации, даже если выполняется монтаж газового оборудования. Но в случае с последним стоит прибегнуть к помощи специалистов в целях безопасности последующей эксплуатации агрегата. При обустройстве системы водоподготовки на базе электрического водонагревателя придется дополнительно разобраться с тем, как заземлить бойлер в частном доме своими руками. С рекомендациями можно ознакомиться в техническом паспорте к устройству.

Сама же установка выполняется по следующей схеме:

• Провести монтаж оборудования при отключенной подаче воды;
• Врезка тройника для подключения агрегата;
• Установка вентилей;
• Монтаж фитингов;
• Установка обратного клапана на штуцере (входном);
• Клапан на входной водопровод;
• Подключение труб трубопровода холодной воды к агрегату;
• Подключение бойлера к электросети;
• Электропровода протягивают от агрегата к счетчику и автомату;
• Выполняют тестовый запуск.

Предварительно выясняют, нужно ли заземлять бойлер в частном доме (при грамотной прокладке электросети в коттедже сложностей не возникнет). Первый пуск системы проводят с открытыми смесителями и после выдавливания воздуха из бака оборудования. Пусконаладочные работы — важный этап, поэтому нужно присматриваться к смонтированной системе. Если уверенности в том, что самостоятельный монтаж устройства пройдет без проблем, нет, разумнее доверить профессионалам.

Установка бойлеров своими руками

Устанавливать водонагреватель своими руками нужно согласно существующим правилам и требованиям в зависимости от его типа. Так, особенности установки проточного прибора будут несколько отличаться от установки накопительного. Давайте рассмотрим и один и второй случай.

Как установить водонагреватель проточного типа

Одна из ключевых особенностей водонагревателей проточного типа – это их компактность, это позволит поставить их на кухне или ванной комнате прямо под раковиной. Жидкость в таких приборах нагревается в специальной трубе из металла, в которой содержатся мощные нагревательные элементы.

Такие особенности конструкции прибора требуют, чтобы электрическая проводка в доме или квартире работала исправно и была в состоянии выдерживать большие нагрузки. Желательно для нагревателя проточного типа ставить отдельный автомат, а нему присоединять провод с большим сечением.

После того как вы закончите работу с подводкой электричества, можно установить и сам бойлер. Его устанавливают по временной или по стационарной схеме.

Временная схема предусматривает, чтобы в трубу с холодной водой был врезан дополнительный тройник, который будет соединен с водонагревателем посредством специального вентиля. Чтобы это сделать, нужно подать на водонагреватель напряжение и открыть кран, подающий горячую воду.

А вот стационарная схема предполагает, что подача и забор воды в трубах будет осуществляться параллельно с общей системой водоснабжения. Чтобы установить конструкцию согласно стационарной схеме, в трубы врезаются тройники под горячую и холодную воду. Затем нужно поставить запорные краны и загерметизировать их с помощью простой пакли или фум ленты.

Дальнейшие действия такие:

• соедините входной патрубок бойлера с трубой, которая подает холодную воду ;
• подключите выходной патрубок к крану подачи горячей воды ;
• подайте в трубы воду и убедитесь в том, что все соединения при включении воды в кране и душе герметичны ;
• при нормальной работе системы можете подавать электричество на водонагреватель, затем из нужного крана должна политься горячая вода ;
• чтобы повысить уровень безопасности всей водопроводной системы и водонагревателя, сразу же вместе с ним поставьте предохранительный клапан.

Посмотреть наглядно на процесс установки проточного аппарата можно на видео.

Правила установки накопительного бойлера

Если вы планируете своими руками ставить аппарат накопительного типа, то требования к состоянию проводки будут не такими строгими, как в предыдущем случае. А еще накопительные нагреватели стоят несколько дешевле проточных. Помимо этого, их популярность объяснима тем, что очень часто на них распространяется схема, при которой можно одновременно осуществлять подачу воды на кран и душ.

Установить такой агрегат при наличии инструментов и материалов можно быстро, сама работа при этом не покажется слишком сложной, она состоит из таких действий:

• устраните неисправности в электропроводке или водопроводной системе, если таковые имеются, проверьте их состояние;
• сделайте на стене разметку под конструкцию и поставьте нужные крепежные элементы для ее установки;
• зафиксируйте водонагреватель на стене и присоедините предохранительный клапан;
• после установки бойлера на стену, подключите его к водопроводу;
• подведите трубы через клапан к соответствующим входам и выходам на корпусе;
• сначала установите и подключите холодную воду, причем предохранительный клапан в это время должен быть закрытым;
• также при закрытом клапане установите трубы и на горячую воду;
• подключите конструкцию к электрической сети и проверьте, как он работает.

Если все действия были выполнены правильно, то из соответствующего крана должна потечь горячая вода. В это время все трубы и соединения бойлера должны быть хорошо загерметизированы, а провода не должны перегреваться.

Конечно же, если вы не уверены в своих силах и даже наглядный обучающий материал в формате видео не может помочь вам усвоить особенности поэтапной установки бойлера своими руками, то не рискуйте, а пригласите специалиста. Некорректная установка нагревателя может его преждевременно вывести из строя и спровоцировать протечки и другие проблемы. Поэтому беритесь за самостоятельную установку лишь тогда, когда вы уверены в своих силах и знаете, что все будет выполнено качественно и правильно.

Инструкция по установке бойлера

Пошаговая инструкция нужна чтобы домашний мастер учел советы специалистов при монтаже бойлера. Работа эта трудоемкая, а неправильный монтаж может испортить не только новоприобретенный водонагреватель, но и внешний облик помещения. Работа по установке электрического нагревателя для воды делится на несколько этапов: крепление, обвязка с внутридомовыми сетями и первый пробный пуск.

Крепление к стене

Монтаж выполняют с помощью монтажных крюков, которые закрепляются к стене, на которые впоследствии надевается корпус бойлера. Иногда крепят конструкцию с помощью специальной монтажной планки, которая поставляется в комплекте. Ее монтируют на стенку анкерными болтами, а уж только после этого на ней фиксируется электробойлер.

Для того чтобы правильно закрепить устройство выполняют следующие действия:

1. Измеряют размеры корпуса, оценивают ориентировочно место установки, так чтобы от ограждающих поверхностей оставались зазоры по 4-5 см, а съемную крышку, возможно, было бы убрать для выполнения ремонтных работ и техобслуживания. Расстояние от потолка должно быть достаточным, чтобы установить конструкцию на монтажную планку.

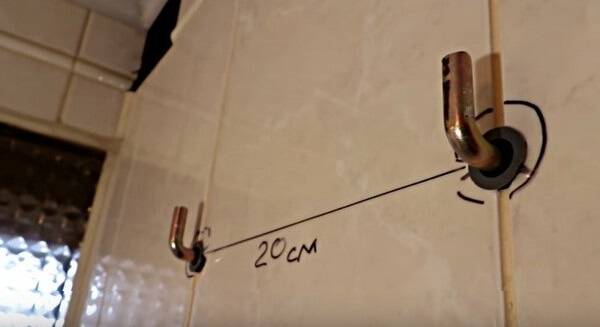

2. По шаблону, размечают и просверливают отверстия под крючки или анкера. Кафельную плитку проходят сверлом для керамики, а затем используют сверло для бетона и ударную дрель.
3. Устанавливают в выполненные отверстия дюбели и заворачивают крючки или вставляют анкерные болты через дыры в монтажной планке и закручивают их гаечным ключом.
4. Навешивают водонагреватель на крепежные детали.
5. Строительным уровнем контролируют отсутствие отклонений от горизонтали и вертикали. Это необходимо, чтобы в процессе работы, во внутреннем баке не создавались воздушные пробки, иначе ТЭНы будут быстро выходить из строя.

Подключение к водопроводу

Обвязку электрического водонагревателя допускается выполнять, как с помощью стандартных шлангов, так и ПХВ-трубами. Схема подключения бойлера должна соответствовать чертежам, указанным в заводской документации.

Обвязка бойлера с водопроводом

Алгоритм подключения электрического бойлера к системе водоснабжения:

1. Наворачивают на синий патрубок холодной воды водонагревателя тройник Ду 15.
2. К нижнему отводу тройника диаметром ½ дюйма подключают сбросной клапан стрелкой направленной к электробойлеру, а к боковому — присоединяют шаровой кран, для дренажа водонагревателя во время ремонта или обслуживания.
3. Все соединения тщательно уплотняют ФУМ-лентой.
4. Накручивают на голубой патрубок ГВС нагревателя шаровой кран и соединяют его с тройником с использованием гибкого шланга либо ПХВ-труб.
5. Затягивают соединительные гайки вручную, после гаечными ключами.
6. Надевают шланг на сбросной клапан и выводят его в канализацию, чтобы вода, которая будет течь при терморасширении, уходила в слив.

Как подключить к электропитанию

Современные электрические нагреватели по российскому стандарту поставляются с кабелем и электрической вилкой. Для надежного подключения бойлера достаточно включить вилку в розетку, имеющей заземление.

В других вариантах, линию надо будет подсоединить своими руками. Если кабель не идет в комплекте устройства, покупают трёхжильный кабель ПВС 3х2,5 и подключают его напрямую от электрощита.

Работы могут выполнять лица имеющие группу допуска для работы с электрооборудованием. Для того чтобы защитить внутридомовую электрическую сеть от возможного перенапряжения в линии бойлера, устанавливают автоматический дифвыключатель на 16 А.

Затем подсоединяют провода к клеммнику бойлера по схеме указанной заводом: фаза провод — к L, нуль — к N, а заземление — к PE либо на корпус.

Изготовление прибора, функционирующего от отопительной системы

Как сделать водонагреватель проточный своими руками, который функционирует от системы отопления? Основой работы данного агрегата является нагрев теплообменника змеевиком, который помещен в горячий теплоноситель отопительной системы. В его роли может выступать тепловой аккумулятор.

Однако врезка подобного змеевика в новый тепловой аккумулятор приведет к плохому результату. Вы можете нанести повреждение утеплителю, что резко снизит уровень эффективности. Изготовление теплового аккумулятора следует провести самостоятельно. Прибор должен обладать малыми габаритами. Затем в него врезается теплообменник, и проводится утепление всей конструкции.

Как подключить водонагреватель к сети переменного тока?

Если такой розетки в квартире не оказалось или нужно сделать новое подключение прибора, то лучше вызвать специалистов, так как этому есть свои причины:

• любые работы, связанные с электричеством, предусматривают наличие минимального опыта и знаний, так как несоблюдение общепринятых правил может привести к поражению человека током или поломке электроприбора;
• у домовладельца появляется возможность пожаловаться на некачественную работу, естественно, если был заключён договор с подрядчиком;
• ну и, наконец, нет необходимости разбираться, какой кабель выбрать и какую защиту использовать при установке водонагревателя.

Естественно, подключать бойлер к электрической сети можно и своими руками. Для этого целесообразно проложить отдельную линию непосредственно из распределительного щитка с применением мощного электрического кабеля. При этом в качестве вилки с розеткой лучше использовать защитный автомат, к которому согласно схеме выполняется подключение кабеля из распределительного щитка с одного конца и шнура водонагревателя с другого края. Причём все электромонтажные работы должны завершиться до подключения прибора к водопроводу.

Электрическая часть монтажа

Подключение накопительного водонагревателя к электропитанию кажется задачей очень простой, поскольку для этого нужно просто включить прибор в розетку. Бытовые нагреватели обычно рассчитаны на стандартное напряжение в 220 В.

Но каждый, кто хоть немного знаком с работой электрических сетей, понимает, что для таких мощных приборов обычная розетка может оказаться совершенно непригодной.

Для начала следует оценить состояние электропроводки в квартире или доме и выяснить, на какую максимальную нагрузку она рассчитана. Подключение к одной линии одновременно нескольких приборов высокой мощности может стать фатальным для системы.

Например, если одновременно включить нагреватель и бытовую электроплиту/автоматическую стиральную машину, проводка может перегореть, вызвать пожар и т.п.

Безопаснее и надежнее подвести отдельный кабель для водонагревателя от электрощита. Важнейший показатель в этой ситуации – сечение электрического кабеля. Минимальное сечение кабеля можно вычислить, используя специальные таблицы.

При этом следует учитывать рабочее напряжение, фазы, материал, из которого изготовлен кабель, будет ли проводка скрытой и т.п. Для водонагревателей обычно используют двужильный медный или алюминиевый кабель, напряжение 220 В, одна фаза.

Эта таблица поможет выбрать кабель подходящего сечения для подключения накопительного водонагревателя к электропитанию. Использование некачественного кабеля может вызвать опасную аварию

Если нагреватель устанавливают в помещении с повышенной влажностью (ванной комнате, кухне и т.п.), следует использовать специальные влагозащищенные розетки.

Кроме того, для двухфазных котлов практически всегда необходимо устанавливать УЗО – устройство защитного отключения. Кабель также должен быть защищенным от влаги, а также прочным и достаточно эластичным.

Чаще всего накопительные водонагреватели устанавливают в местах с повышенной влажностью, например, в ванной комнате. Здесь необходимо использовать специальные влагозащищенные розетки

Не стоит экономить на кабеле, покупая продукцию сомнительного качества. Кроме того, брать электрокабель для подключения накопительного нагревателя нужно с достаточным запасом. Провод не должен находиться в натянутом состоянии.

Перед подключением следует внимательно изучить маркировку кабеля. Неопытные новички иногда путаются и подключают фазу к контуру заземления.

Если опыта в выполнении электромонтажных работ нет, имеет смысл обратиться за консультацией к опытному электрику или поручить ему выполнение этого этапа установки водонагревателя.

В обязательном порядке следует позаботиться о заземлении нагревателя. Для этого можно использовать кусок металлической проволоки, один конец которой закрепляют на корпусе нагревателя, а второй присоединяют к контуру заземления.

Что лучше — бойлер или газовая колонка в частном доме?

Ответ на этот вопрос зависит от объема потребляемой воды, затрат на обслуживание, навыков работы и ухода за оборудованием, а также расчета приблизительной суммы за потребленное электричество и газ. Стоит не забывать и тот факт, что монтаж бойлера в частном доме выполнить проще, чем подключение газовой колонки. С последним агрегатом могут возникнуть трудности, да и монтаж выполнить собственными руками не получится. Нужно подвести газовый трубопровод, обеспечить отличную вентиляцию помещения, позаботиться о дымоходе и неукоснительно соблюдать правила безопасности. Специалисты рекомендуют еще при строительстве частного дома определиться колонка или бойлер, а если коттедж уже построен, в 87% случаев проще и дешевле организовать монтаж водонагревателя.

Подготовительные мероприятия

До того как приступать к работе, следует определить, насколько высока несущая способность стены, на которой планируется монтаж. Нужно выяснить, выдержит ли она вес – причем значительный – нагревателя. Если есть подозрения, что не выдержит, то можно сконструировать небольшую подставку для поддержки либо же установить дополнительные кронштейны для устройства.

Важная информация! Ввиду того, что скорость регулировки температуры в нашем случае особой роли не играет, бойлер можно устанавливать в любом удобном месте.

В остальном же процедура монтажа не представляет собой ничего сложного: сверлятся отверстия, забиваются дюбели, вешается бойлер. Но чтобы сделать все правильно, необходимо подготовить необходимое оборудование и расходные материалы. Ознакомимся с перечнем.

Монтажный уровень	Лента ФУМ	Разводной ключ
Полипропиленовые трубы	Плоскогубцы	Рулетка
Маркер	Крестовидная отвертка	Перфоратор

Теперь переходим непосредственно к установке. Как мы выяснили, бойлер будет подвешен на стене, причем в предельной близости к крану: дело в том, что при движении температура рабочей жидкости несколько снижается.

Важная информация! Высота установки зависит исключительно от того, насколько удобной будет эксплуатация. Пользователь должен задавать требуемые режимы без какого-либо труда.

Алгоритм действий при установке должен быть следующим.

Шаг первый. Определяемся с местом монтажа (это нужно сделать еще непосредственно после покупки устройства)

Важно, чтобы это место соответствовало ряду требований:

• к водонагревателю должен быть беспрепятственный доступ на протяжении всего эксплуатационного срока;
• проводка должна быть достаточно хорошей (ее нужно проверить), дабы выдерживать нагрузку;
• стояки с трубопроводом также должны быть в отменном состоянии; нередко при монтаже бойлера людям приходится дополнительно выполнять замену труб, т. к. совершить «врезку» в старые системы попросту невозможно;
• наконец, необходимо, чтобы стена, куда будет подвешен нагреватель, была способна выдерживать массу, вдвое большую веса прибора (если емкость последнего составляет, скажем, 65 литров, то нужно, чтобы стена выдерживала как минимум 130 килограммов).

Шаг второй. У всех без исключения накопительных бойлеров (а именно такие устанавливаются в большинстве случаев) наличествует достаточно мощный ТЭН, ведь жидкость, что очевидно, нужно нагревать быстро. По этой причине схема подключения водонагревателя подразумевает ряд своеобразных требований к прокладке проводов (их диаметр зависит от рекомендаций конкретного производителя, хотя в среднем это от 0,4 до 0,6 см).

Подключаем бойлер к водопроводу

Ранее мы рассказывали о подключении бойлера к водопроводу, в дополнение к этой статье советуем вам ознакомится с данной информацией

Кроме того, желательно выяснить возможности счетчика, предельную силу тока, с которой он сможет нормально функционировать (если данный показатель ниже сорока ампер, то такой учетный прибор нужно демонтировать и заменить на новый). Еще для установки нагревателя понадобится выключатель, рассчитанный на нужное кол-во ампер, и провод 3х6 или же 3х8.

Шаг третий. Настало время непосредственно установки. Вначале берем маркер и рисуем на стене линию, которая будет самой нижней точкой нашего водонагревателя. Далее отмеряем расстояние крепежной планки, находящейся в верхней части корпуса, от этой линии. После этого в обеих точках, отмеченных на стене, просверливаем отверстия.

Важная информация! На самой планке дыры отсутствуют, поскольку она будет цепляться на вмонтированные в поверхность анкеры крючкового типа.

Если стены из бетона, то «заряжаем» перфоратор сверлом, выполненным из победита, если же стена обычная, деревянная, то подойдет и обыкновенное сверло для дерева (диаметр его должен превышать аналогичный показатель дюбелей). Туда забиваем дюбели, если требуется, применяем молоток. В дюбели вкручиваем железные анкеры – своего рода крючки, с помощью которых и будет навешиваться водонагреватель. Закручиваем анкеры до упора (как правило, это около 10-12 сантиметров). Цепляем бойлер на анкеры посредством крепительной планки.

Клапан предохранительный для бойлера

Ранее мы рассказывали о том как правильно устанавливать предохранительный клапан для бойлера, схемы подключения и цены. В дополнение к этой статье советуем вам ознакомится с данной информацией

В принципе, на этом монтаж нагревателя заканчивается. Как видим, ничего сверхсложного в этом не было.

Правила безопасности

Сразу после установки бойлера рекомендуется установить УЗО мокрой группы электропроводки. Это специальное устройство, которое может спасти вам жизнь в случае пробоя электрического тока через ТЭН на воду и через воду на вас или на членов вашей семьи.

Внимание! В комплекте бойлера может не идти шнур с вилкой, это нормальная ситуация! Такие приборы запитываются к сети на-прямую. Это косвенно сделано для того, чтобы подключением вашего бойлера занимался электрик, который параллельно оценит пропускную способность вашей проводки и сделает вывод, предназначена ли она вообще для таких нагрузок!

Схемы подключения водонагревателя к электросети

Для безопасной эксплуатации подключение водонагревателя к сети желательно выполнить в сухом месте, а кабели рекомендуется укрыть во влагозащищённом канале. К этой ветке электросети кроме бойлера не должны быть подключены другие электроприборы, особенно мощные. Основные элементы схемы: электрический кабель, розетка, УЗО и автомат.

Кабель

Сечение кабеля должно быть достаточным, чтобы проводка не перегревалась и не спровоцировала пожар. Вам потребуется медный трёхжильный кабель марки NYM или его аналог ВВГ. Рекомендуемые значения минимального сечения медной жилы при различной мощности однофазного водонагревателя приведены в таблице 1.

Таблица 1

Мощность бойлера, кВт	1,0	2,0	2,5	3,0	3,5	4,0	4,5	5,0	6,0	8,0	9,0
Минимальное сечение жилы, мм2	1	1,5	2,5	2,5	2,5	4	4	4	4	6	10

Розетка

Водонагреватели небольшой мощности могут быть подключены напрямую в трёхпроводную влагозащищённую розетку со степенью защиты от влаги по ГОСТ 14254–96, например, IP44 или другой, подходящей к вашей ситуации (см. таблицу 2), которая установлена на отдельном подводе от электрощитка.

Таблица 2

Степени защиты IP	IPx0	IPx1	IPx2	IPx3	IPx4	IPx5	IPx6	IPx7	IPx8
Нет защиты	Падение вертикальных капель	Падение вертикальных капель под углом 15° от вертикали	Брызги под углом 60° от вертикали	Брызги со всех сторон	Струи со всех сторон под небольшим давлением	Сильные потоки	Временное погружение (до 1 м)	Полное погружение
IP 0x	Нет защиты	IP 00
IP 1x	Частицы > 50 мм	IP 10	IP 11	IP 12
IP 2x	Частицы > 12,5 мм	IP 20	IP 21	IP 22	IP 23
IP 3x	Частицы > 2,5 мм	IP 30	IP 31	IP 32	IP 33	IP 34
IP 4x	Частицы > 1 мм	IP 40	IP 41	IP 42	IP 43	IP 44
IP 5x	Пыль частично	IP 50				IP 54	IP 65
IP 6x	Пыль полностью	IP 60					IP 65	IP 66	IP 67	IP 68

Розетка с заземлением

Такая розетка внешне отличается от двухпроводной наличием металлических контактов (клемм) заземления.

Схема подключения розетки с заземлением

Устройства защиты — УЗО и автоматы

В электрическую схему подключения водонагревателей (особенно при повышенной мощности) рекомендуется включить устройство защитного отключения (УЗО). Оно предназначено для блокировки работы оборудования в случае утечки тока на корпус. Сила тока, при которой происходит блокировка, указана на приборе и для эксплуатации бойлера должна составлять 10 мА. Этот параметр обозначает разницу между входящим и выходящим в водонагреватель током.

Выбор УЗО на основании мощности водонагревателя приведен в таблице 3.

Таблица 3

Мощность водонагревателя, кВт	Тип УЗО
до 2,2	УЗО 10А
до 3,5	УЗО 16А
до 5,5	УЗО 25А
до 7,0	УЗО 32А
до 8,8	УЗО 40А
до 13,8	УЗО 63А

Тип УЗО для сети переменного тока — «А» или «АС». При выборе прибора следует отдать предпочтение более дорогому, электромеханическому — он надёжнее, быстрее срабатывает и обеспечивает более высокую защиту.

В некоторых бойлерах УЗО входит в базовую комплектацию и размещён прямо в корпусе, в других моделях его нужно приобретать дополнительно.

Внешне УЗО и дифференциальный выключатель (диффавтомат) очень похожи, но их легко отличить по маркировке. Обычный автомат отключает ток на оборудование при повышении напряжения, а дифференциальный выполняет одновременно функцию и УЗО и автомата.

Выбор двухполюсного автомата по мощности однофазного водонагревателя приведён в таблице 4.

Таблица 4

Мощность водонагревателя, кВт	Тип автомата
0,7	3А
1,3	6А
2,2	10А
3,5	16А
4,4	20А
5,5	25А
7,0	32А
8,8	40А
11,0	50А
13,9	63А

При выборе излишне чувствительных устройств защиты, бойлер будет постоянно отключаться, а вода нормально не нагреется.

Схемы подключения

Схема подключения принимается в зависимости от желательного уровня и приборного исполнения защиты людей и оборудования. Ниже приведены несколько распространённых схем, а также видео, в котором даются подробные объяснения этим схемам.

Подключение только через розетку

Защита — двойной автомат: 1 — вилка; 2 — розетка; 3 — двойной автомат; 4 — щит; заземление

Подключение через электрощит: 1 — автомат; 2 — УЗО; 3 — электрощит

В схеме УЗО + двойной автомат: 1 — УЗО 10 мА; 2 — вилка; 3 — розетка IP44; 4 — двойной автомат; 5 — линия водонагревателя; 6 — линия квартиры; 7 — электрический щит; 8 — заземление

По правилам безопасности все электромонтажные работы выполняются при отключенной подаче электротока на индивидуальном электрощите. Не включайте в сеть водонагреватель, не заполнив его водой. Не сливайте воду из него, не отключив электричество.
