Какой уклон канализационной трубы должен быть в частном доме или квартире?

Какой должен быть уклон

В СНиП дается четкая формулировка того, какой уклон для канализационной трубы необходимо выставлять для правильной работы канализационной системы. В специальных строительных нормах он прописывается в десятичных дробях. Для каждого диаметра труб рекомендовано свое значение:

• при диаметре 50 мм и длине 1000 мм оно равно 0,03;
• 110 мм и 1000 мм — 0,02;
• 160 мм и 1000 мм — 0,008;
• 220 мм и 1000 мм — 0,007.

0,03 соответствует 3 см, 0,008 — 8 мм. Данные цифры — это и есть своеобразный ГОСТ, который необходимо соблюдать для правильной работы канализационной системы.

Расчет для квартиры

Чтобы определить уклон канализационной системы для всей квартиры, необходимо знать длину канализационной системы, ее диаметр и нормативы, которые прописаны в СНиП. В большинстве случаев для квартиры используются трубы диаметром 50 мм для мойки и раковины и 110 мм — для унитаза.

Если длина канализации от стока до мойки составляет 7 м, то формула, определяющая оптимальный уклон, выглядит следующим образом: 3 см х 7 м = 21 см, т.е. каждый последующий конец метровой трубы должен быть поднят на высоту 3 см (допускается увеличение угла наклона до 3,5 см, минимальное значение составляет 2,5 см). То есть на метр трубы уклон всегда будет составлять 3 см, на 2 м — 6 см и т.д.

Вычисление для частного дома

В частных домах существует несколько способов отвода отработанной воды и нечистот:

• самотеком;
• под напором.

Второй способ является дорогим и не требует установки специального уклона канализационной системы, так как вода в ней движется под постоянным давлением. Он является менее надежным и трудным в установке.

Самым простым и надежным является установка канализации с самотечной системой. Формула для определения при этом не отличается от той, что была написана выше для определения уклона в квартире. Необходимо знать диаметр трубы. При использовании диаметра 110 мм наклон канализационных труб на 1 погонный метр будет равен 8 мм. Если использовать диаметр 50 мм, наклон на 1 м увеличится до 3 см.

Если нет уверенности в своих силах, доверьте установку водоотведения и водоснабжения частного дома профессионалам. Зная все нормы и руководствуясь ими, можно легко проверить качество выполняемых работ на всех этапах и при необходимости быстро указать на возникшие недочеты для их скорейшего устранения.

Как выбрать трубы для канализации

Трубы для водоотведения подбираются из канализационного сортамента, безнапорные (если уклон позволяет водоотведение самотёком и высота канализуемого объекта не превышает 10 м). Учитывают состав и температуру жидкости, свойства грунта, присутствие грунтовых вод, их состав, глубину заложения сооружения.

По возможности, расчётами определяют:

• средний за сутки объём жидкости, сбрасываемой в систему, диаметр для её пропуска с сохранением безнапорного режима движения;
• уклон самотёчного трубопровода (зависящий от шершавости, средней скорости течения, характера потока);
• изменение поперечной формы от давления изнутри и снаружи.

Материалы труб для самотёчной канализации (прочные, гладкие, водонепроницаемые, стойкие к коррозии, истиранию): чугун, керамика, асбестоцемент, полимеры (включая стеклопластик, базальтопластик).

Канализационные трубы рассчитаны на перемещение загрязнённой воды температурой 75 °C (90 °C — кратковременно).

Унифицированные диаметры синтетических канализационных труб: 32, 40, 50, 75, 90, 110, 160 (мм), керамических — 150–600 мм (длина 8, 10, 12 м), бетонных раструбных — 200–2500 мм, асбестоцементных — 100–600 мм.

На жесткость трубы влияют:

• диаметр (чем он меньше, тем жестче изделие);
• модуль упругости материала (у полимерных отводов он больше, у стеклопластика и ПВХ, меньше — у ПВД).

Какой диаметр полимерной трубы считается номинальным, зависит от метода её изготовления: наружный — при производство экструзией, внутренний — намоткой.

Бетон, железобетон разъедаются транспортируемой средой, выделяемыми ею газами (сероводородом, углекислотой), грунтовыми водами. Поэтому изделия из этих материалов должны быть заведомо предназначены для канализации: иметь большую плотность, специальные добавки в цементе и тщательно изолированы. В то же время бетонные канализационные трубы, даже обычной прочности, укладывают на глубину до 4 м.

Асбестоцементные гладкие, лёгкие, малотеплопроводны, хорошо сопротивляются растягивающим усилиям, легко пилятся, обтачиваются. Но асбестоцемент хрупок и легко истирается песком.

Выбор длинных труб сократит число соединений. Бетонные и керамические трубы короткие, сооружения из них требовательны к надёжности основания, наименее эффективны при большом притоке грунтовых вод.

В роли временного сооружения способны выступить деревянные замкнутые лотки (прямоугольные, треугольные) из антисептированных досок.

Все описанные материалы труб применимы при нейтральной или слабощелочной реакции транспортируемой среды, при слабокислой — хороша керамика и асбестоцемент.

В литре воды, отводимой от сантехнических приборов жилого дома, вредные вещества (в основном соединения азота, фосфора) присутствуют в количестве нескольких миллиграмм. Реакция щелочная, кислая характерны для стоков производственных.

Для чего нужен уклон канализационной магистрали

Если канализация выполняется безнапорной, то движение стоков организовывается самотеком. Это значит, что движение сточных вод будет определяться действием сил гравитации, для чего, собственно, и требуется укладка канализационной трубы под наклоном.

Как функциональность канализационной системы зависит от уклона

Ровно уложенная труба заиливается, т.к. содержащиеся в воде твердые частицы из-за отсутствия напора оседают на дне трубопровода. В результате сужается просвет канализационной магистрали, а также возникает риск срыва гидрозатвора в сифонах и, как следствие, выброса в помещение зловонных запахов. Гидроудар, спровоцированный одновременным сливом большого количества воды, вообще может привести к протечке контура. Застой воды в чугунном трубопроводе активирует коррозийные процессы.

Чтобы избежать подобных проблем, самотечная система канализации должна укладываться с уклоном, причем его значение не должно определяться самостоятельно. На это строительными нормами предусмотрены определенные стандарты.

Чем плох излишний уклон?

У неопытных строителей может возникнуть соблазн сделать трубу как можно более наклонной, чтобы нечистоты уходили быстрее. Но и такой подход неверен. При слишком крутом спуске происходит заиливание трубы из-за того, что вода сходит слишком быстро, не успевая смыть более твердые фракции нечистот, которые затем прилипают к внутренней поверхности.

Кроме этого, может происходить срыв водяных запоров в сифонах, а значит, воздух из очистной системы попадет в жилые помещения. Стоит ли объяснять подробнее, какой именно запах он принесет в них?

Есть и еще одна причина, по которой трубы не следует оставлять недозаполненными. В условиях агрессивных сред приток воздуха к поверхностям приводит к их ускоренной коррозии, и в результате снижается срок их службы.

Провисы канализационнойтрубы.

Так же особенно важно избежать отрицательных углов при прокладке канализации. Ведь в провисшем участке трубы скапливаются стоки, что приводит к засорам, а зимой и к замораживанию стока

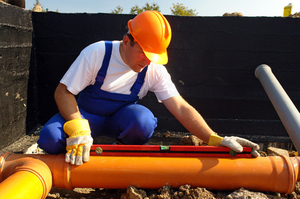

Как выдержать требуемый уклон

Определиться с углом уклона канализации недостаточно. Его еще при прокладке надо выдержать. Самый удобный вариант — наличие специального уровня с угломером. Если профессионального оборудования нет, придется хитрить.

Строительный уровень с угломером

Есть способы контролировать угол канализационной трубы при помощи обычного уровня:

• Нарисовав на стене линию с желаемым уклоном, прикладываете к ней строительный уровень, делаете на пластике отметку в том месте, где находится край пузырька. При выставлении труб располагаете их так, чтобы пузырек оказался в нужном положении.
• Если взять метровый уровень, можно с одной стороны прикрепить подкладку требуемой ширины. На котортких участках такой способ не работает, но протяженный трубопровод выставлять удобно.

Внутренняя канализация

При прокладке трубопровода надо выдерживать заданный уклон, не допустить прогибов и провисаний. Кстати, при укладке отводных труб от разных сантехнических приборов требуется выдерживать разные уклоны (смотрите фото ниже).

Уклон отводных труб от разных сантехнических приборов

При прокладке внутреннего трубопровода можно начертить требуемые уклоны на стене, по ним выставить трубы. На уровень пола ориентироваться не стоит, лучше отбить горизонтальную линию. Проще это сделать при наличии нивелира, если его нет, можно пользоваться пузырьковым уровнем. После этого, высчитав требуемый перепад (описано выше), «задираете» дальний конец. Еще раз проверяете точность расчетов и нанесенных линий. После можно приступать к монтажу.

Пример разводки внутренней канализации

В ванных и туалетах обычно выкладывают требуемый уровень при помощи густого песко-цементного раствора. Все равно потом труба отделывается — ставится короб из гипсокартона, на который затем наклеивается плитка. Более современный вариант — укладывать трубы в штробу доступен не всем — в панельных домах нет такой толщины стен. При прокладке канализационных труб от кухни чаще пользуются подставками и клиньями. После уложенный с требуемым уклоном трубопровод фиксируется к стенам при помощи специальных держателей. Их устанавливают с шагом не более 40 см.

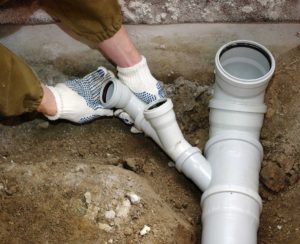

Наружная канализация

Канализация на участке укладывается в траншеи. Прокладывая трассу, старайтесь ее сделать как можно более прямой. Любые повороты — потенциальное место образования засора. Если без поворотов обойтись никак не получится, рядом с ним установите тройник, выведите трубу чуть выше уровня грунта и заглушите ее герметичной крышкой. Это будет верное решение — сможете быстро и без проблем прочищать пробки.

При прокладке внешней канализации копают траншею с ровным дном. Глубина траншеи — на 20 см больше необходимой — это место под песчаную подушку. При небольшой протяженности и малом перепаде дно можно так и оставить — ровным. Если перепад большой, придется формировать уклон. На этом этапе слишком выдерживать наклон нет необходимости — делаете приблизительно. Затем дно выравнивают, убирают все камни, корни, сравнивают ямы, уплотняют. Должно быть ровное плотное основание.

Основные моменты, которые надо помнить

На выровненное дно насыпают песка. Его надо сыпать слоями по 5 см, разравнивать по уровню, уплотнять (проливать большим количеством воды). Послойно уложив 4 слоя, получаем подушку в 20 см. В песок укладывают трубы, формируя заданный уклон. Уклон можно проверять длинным строительным уровнем (1,5-2 метра или больше). Если такого нет, можно к длинной ровной рейке (брусу) примотать посередине скотчем пузырьковый уровень. Так можно добиться минимальной погрешности.

После того как труба уложена и проверен ее уклон, ее засыпают песком. Он должен закрывать ее практически на половину. Песок аккуратно выравнивают и проливают. После этого труба на 1/3 засыпана плотным песком (можно чтобы уровень был больше). Дальше можно засыпать грунтом.

Вполне очевидно, что для нормального проживания в современном доме или квартире невозможно обойтись без надежно работающей системы канализации. Она представляет собой трубопроводную систему для удаления сточных вод. Неполадки в работе последней приводят к не самым лучшим последствиям, поэтому при обустройстве канализации в частном доме необходимо соблюдать требования строительных норм и правил.

Сточные воды движутся самотеком под воздействием гравитационных сил, поэтому важно рассчитать правильный уклон канализации на 1 метр. Если он будет слишком большим или слишком маленьким, появятся нарушения в работе системы, вплоть до возникновения неприятных аварийных ситуаций

Какой именно уклон для труб системы канализации установить, определяется рядом обстоятельств.

Монтаж внутренней канализации

При прокладке внутренней системы отведения сточных вод необходимо выдержать необходимый уклон, не допуская провисаний и перегибов элементов на участках канализационной системы. При монтаже системы необходимо учитывать, что на каждом участке, в зависимости от назначения и сечения трубопровода, необходимо соблюдать разный угол наклона. Для наглядности предлагаем ознакомиться с таблицей уклонов элементов от различных точек водоотвода.

Как выдержать необходимые уклоны? Отбить уровень при помощи специализированного инструмента (водяного, лазерного уровня или нивелира), после чего следует начертить схему укладки на стене, линии которой и использовать для создания штроб на каждом участке системы. Если штробить стены невозможно или нецелесообразно, для фиксации элементов используйте специальные стеновые держатели.

Задание уклона при монтаже канализационной трубы

Непосредственному монтажу системы канализации предшествует правильный подбор фитингов и труб нужного диаметра. При этом нужно учитывать следующее:

• Сантехнические точки подключаются к канализации с помощью патрубков, диаметр которых должен соответствовать диаметру трубы.
• Для расчета диаметра следует воспользоваться данными, указанными в данном обзоре. Более детализированную информацию можно получить в СНиП — 2.04.01-85.

Учитывая, что внутренняя сеть канализационных труб в основном располагается вдоль стен, для задания нужного уклона при монтаже можно использовать проекцию, предварительно отрисованную на стенах. При этом, в опорных точках по заданной линии устанавливаются кронштейны (хомуты), которые в дальнейшем упростят монтаж и будут удерживать трубы в рабочем положении.

Схема труб канализации

Для задания оптимального ула наружной канализации в выкопанной под рассчитанным уклоном траншее создается монтажная подушка из песка. После полной сборки труб на песчаном основании, всю систему дополнительно проверяют уровнем и, при необходимость, корректируют по месту (добавляют или удаляют лишний песок).

Наружная канализация, при залегании выше уровня промерзания грунта, требует дополнительного утепления. Иначе сточные воды могут замерзнуть в трубах, что приведет к их разрыву и выходу из строя всей системы. Уровень промерзания необходимо уточнять для конкретного региона.

В качестве заключения стоит отметить некоторые моменты, которые прямо или косвенно относятся к теме задания уклона канализационной трубы.Так, при установке канализационной системы в помещениях дома стоит периодически проверять усадку отводных труб и, при необходимости, проводить регулировку уровня наклона. При устройстве скрытой канализации перед окончательным монтажем нужно тщательно проверять герметичность соединений и предусмотреть наличие смотровых люков.

Минимальные уклоны наружной канализации

Сточные воды, принятые внутренней канализацией здания (бытовой, водосточной), переходят в наружную. Сток в здании отводится самотёком. Отводящие линии дворовой сети могут быть и напорными, но только если рельеф и грунт не позволяют создать необходимый уклон трубопровода (для создания смывающей скорости в частности) или если необходимо канализовать подвал.

Важнейший этап проектирования канализации — составление ее схемы. Трассирование сводится к нанесению на план канализуемого объекта элементов канализации: сетей, септика (накопителя), колодцев и пр.

Решение схемы для каждого случая индивидуально, так как на него влияет много местных факторов:

1. конфигурация, размер, объекта;
2. расположение относительно него уличного коллектора, водоёма;
3. рельеф местности;
4. грунтовые условия;
5. санитарные требования;
6. экономические соображения.

Обычно трассу ориентируют в направлении больших уклонов к локальным очистным сооружениям, или по кратчайшему пути к уличному коллектору, параллельно наружной стене дома, не ближе, чем в 3 метрах от нее.

Если уклон участка недостаточен, то увеличивают диаметр трубопровода. При неравномерном падении рельефа может потребоваться зонная схема, при которой с повышенного участка местности сток отводится самотёком, а с пониженного — напорным трубопроводом.

Трубопровод самотёчной канализации выполняется прямолинейным. Лишь в колодцах (поворотных) можно изменить его направление в плане, уклон и диаметр.

Поворот (без перепада отметок) выполняют под тупым или прямым углом.

Смотровые колодцы (для очистки, осмотра канализации) устанавливают и на прямых участках, если протяжённость их достигает четырёх–пяти десятков метров, и в месте присоединения к уличной сети. Их выполняют из кирпича, железобетона, полимерных материалов, диаметром не менее метра, снабжают лотком, соединяющим трубы.

Соединения деталей трубопровода самотёчной канализации:

• разъёмные раструбные;
• склеенные (фальцевых труб);
• сварные (контактной сваркой), или на резьбовых металлических соединениях (синтетических труб).

Температурное удлинение трубы меньше, если водопровод защемлён грунтом (из-за силы трения). Компенсируют температурную деформацию раструбными соединениями (с мягкими уплотняющими кольцами). На бровке траншеи предпочтительны неразъемные соединения.

Траншея по дну выполняется шире диаметра не менее чем на 40 см. Подушка из песка (не тоньше 10 см) особенно нужна при плотных, твердых грунтах. Основанием может служить и естественный грунт (ненарушенный, сухой во время укладки).

Чтобы полый горизонтальный цилиндр выдерживал большее давление, важно организовать ложе, повторяющее его контур — чтобы он плотно соприкасался с грунтом на всём протяжении, по крайней мере, четвертью своей окружности. https://www.youtube.com/embed/kSrrzzrgXg8

При слабой несущей способности грунта (или при риске, что она снизится) необходимы искусственные основания:

• слой щебня, гравия, крупного песка толщиной 15–20 см (с дренажными лотками в нём) — в водонасыщенном грунте, на скале;
• свайное основание — в плывунах, торфяниках.

Засыпка обязательно предваряется укрытием его мягким грунтом или песком, слоем не тоньше 0,3 м. Трамбуют засыпку ручным инструментом — над трубой, ручным механизированным — у стенок траншеи, через каждые 10 см.

Сопротивление трубы раздавливанию повысится, если особенно тщательно трамбовать грунт в пазухах между ней и стенкой траншеи.

Атмосферные воды могут отводиться совместно с бытовым стоком и отдельно — по лоткам, кюветам, канавам. В полураздельной сети присутствуют водосбросные камеры. При малых расходах дождевых вод они перепускаются в бытовую канализацию, а во время ливня — сбрасываются в уличную дренажную систему или водоём.

Утепляют трубопровод, если он расположен выше глубины промерзания: шлаком, керамзитом, теплоизолирующими рукавами.

Как подобрать угол уклона – несколько возможных вариантов

Существует несколько позиций, которыми руководствуются домашние мастера:

1. Сделать угол как можно более острым;
2. Сделать уклон минимальным или вообще пропустить этот пункт при монтаже канализационных стоков;
3. Создавать наклон согласно СНиПам, ГОСТам или специализированным справочникам.

На первый взгляд, излишне острый уклон канализационной трубы поможет воде, требующей очистки, быстрее доходить до пункта назначения. Но с другой стороны, при этом труба подвергается вредному воздействию стоков. Из-за того, что вода проходит по канализации слишком быстро, твердые частицы нечистот, пищевые остатки и прочий мусор, часто сливаемый в унитаз, остаются в трубе. Поэтому максимальный уклон трубы жестко регламентирован. Забегая вперед скажу, что он равен 15 см на 1 метр погонный.

Также проблемой станет заиливание трубы. Со временем канализация забьется и придется работать над её ремонтом. Срок службы такой системы значительно короче стандартного и составляет менее года.

Минимальный уклон или его отсутствие – это грубейшая ошибка при установке канализационного трубопровода. При этом труба не только заиливается, но и практически не очищается естественным путем.

Как рассчитать степень наполненности трубопровода

Для стабильной работы канализации важны такие показатели:

• скорость течения стоков V;
• наполнение канализационной системы K.

K=H/D,

H – высота уровня сточных вод;

D – сечение канализации.

Рассчитав уровень наполненности магистрали, можно определить оптимальную скорость потока, при которой система будет функционировать без заиливания и мусорных засоров. Полная наполненность тубы составляет 1, при этом нарушается вентиляция системы, и могут сорваться гидрозатворы. Эффективный показатель составляет 0,5-0,6, если он опускается до 0,3, то жидкости недостаточно для смыва твердых фракций. Этот коэффициент зависит от материала труб, гладкий пластик имеет меньшую наполняемость, чем шероховатый чугун и асбестоцемент.

Как отмеряют угол уклона труб?

Разводка внутренней канализации подразумевает прокладку труб внутри дома, причем каждое из мест пользования водой имеют разные диаметры труб, поэтому и угол наклона внутри дома не может быть определен только одним значением.

1. Для труб, которые отходят от раковин, ванн или душевых кабин, при диаметре в 40−50 мм, уклон канализационной трубы должен варьироваться в пределах от минимального показателя в 2,5 см на метр длины, до 3,5 см на погонный метр трубопровода.
2. При подключении унитаза к канализационной трубе, диаметром 10 см, угол ее наклона варьируется в пределах от 1,2 см до 2 см на 1 метр.

строительные уровни равна 1 см уклона.

При прокладке внешнего трубопровода, нужно учитывать не только расчетные значения уклона, но и наполняемость трубопровода. Так, для домов большой этажности, соответственно и численности проживающих в доме людей, а значит и количество сточных вод, будет намного больше значений, приведенных для частных домов. При строительстве дома и обустройстве канализации учитывают, в том числе и показатель наполняемости трубы, чтобы канализация в доме работала без перебоев. Поэтому угол наклона канализационных труб в многоэтажном доме для каждого проекта определяют отдельно, но руководствуясь при этом СНиП.

В частном же доме, для устройства канализации, производят расчеты или используют рекомендации. Единственное, что нужно учитывать, это так называемые нестандартные ситуации. Например, глубина промерзания грунта или прокладка труб ниже заранее определенного уровня по другим причинам, должно способствовать увеличению уровня наклона канализации. Так как главной задачей при ее обустройстве является то, что стоки не должны засорять трубу. А при слишком резком перепаде наклона или при его необоснованном увеличении, все твердые отходы будут накапливаться внутри канализации. Это неизбежно приведет к образованию засора и переделке. Отмерить уровень наклона вне помещения можно с помощью тех же устройств, что и дома.

Когда невозможно выдержать нужный наклон

Когда монтаж сопровождается трудностями и, выдержать правильный угол наклона не удается, принимают следующие действия:

Расчеты, которые входят в рамки допустимых отклонений, могут применяться при прокладывании канализационной системы

Важно сделать дополнительные тройники на определенном расстоянии. Через них будет осуществляться чистка

На трудных участках сделать перепады высот. Организовать их посредством установки дополнительных колодцев. С их помощью проложить коммуникации должным образом, соблюдая фиксированные нормы. Численность колодцев может быть разной. От одного до нескольких. В зависимости от трудных случаев, протяженности канализации.

Если выдержать стандартные показатели невозможно и, работа системы не будет обеспечена должным образом путем самотека, то нужно установить фекальный насос. Устройство подойдет как для конкретной канализационной ветки, так и для всей системы в совокупности.

При прокладке пластиковых труб хозяева будут уверены, что чистка будет происходить значительно реже, чем в случае с чугунной системой. Трубы из пластика имеют гладкую внутреннюю поверхность, обеспечивающую быстрое скольжение стоков. Чугунные имеют не идеально ровную поверхность. Из-за наличия мелких зазубрин, частичек отходы будут останавливаться и нарастать быстрее.

Зачем нужно рассчитывать уклон

Уклон трубы должен обеспечивать быстрый отвод воды и отсутствие отложений. При недостаточном уклоне плохо проходят стоки, труба быстро забьется. Если трубопровод наклонен в обратную сторону по отношению к направлению сброса, самотечная система вовсе неработоспособна.

Канализационная труба, засоренная отложениями

Решение расположить трубопровод под максимальным углом наклона кажется очевидным только на первый взгляд. Чересчур сильно наклоненная труба слабо заполняется, резко уменьшается транспортирующая способность. Сточный поток пролетает настолько быстро, что вода не успевает захватить более плотные фракции, которые откладываются на стенках. Из-за недостаточного напора застревает габаритный мусор. Постепенно трубопровод заиливается и забивается.

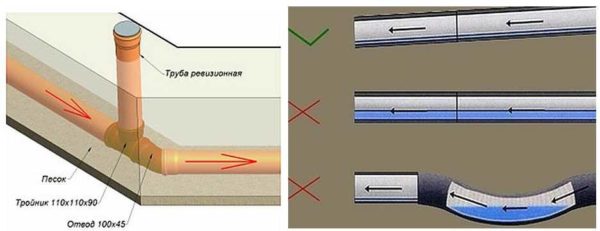

Как нельзя укладывать канализационные трубы

Кроме того, при быстром сливе вследствие резкого перепада давления из гидрозатворов сантехники буквально высасывает воду. Неприятный воздух из канализации попадает в помещения.

Гидрозатвор в сливном шланге под кухонной мойкой

Существует еще один негативный эффект от недостаточного заполнения трубы. Дополнительный приток выделяющихся едких газов к металлическим поверхностям вызывает ускоренную коррозию, сокращается срок службы.

Как выдержать требуемый уклон

Определиться с углом уклона канализации недостаточно. Его еще при прокладке надо выдержать. Самый удобный вариант — наличие специального уровня с угломером. Если профессионального оборудования нет, придется хитрить.

Строительный уровень с угломером

Есть способы контролировать угол канализационной трубы при помощи обычного уровня:

• Нарисовав на стене линию с желаемым уклоном, прикладываете к ней строительный уровень, делаете на пластике отметку в том месте, где находится край пузырька. При выставлении труб располагаете их так, чтобы пузырек оказался в нужном положении.
• Если взять метровый уровень, можно с одной стороны прикрепить подкладку требуемой ширины. На котортких участках такой способ не работает, но протяженный трубопровод выставлять удобно.

Внутренняя канализация

При прокладке трубопровода надо выдерживать заданный уклон, не допустить прогибов и провисаний. Кстати, при укладке отводных труб от разных сантехнических приборов требуется выдерживать разные уклоны (смотрите фото ниже).

Уклон отводных труб от разных сантехнических приборов

При прокладке внутреннего трубопровода можно начертить требуемые уклоны на стене, по ним выставить трубы. На уровень пола ориентироваться не стоит, лучше отбить горизонтальную линию. Проще это сделать при наличии нивелира, если его нет, можно пользоваться пузырьковым уровнем. После этого, высчитав требуемый перепад (описано выше), «задираете» дальний конец. Еще раз проверяете точность расчетов и нанесенных линий. После можно приступать к монтажу.

Пример разводки внутренней канализации

В ванных и туалетах обычно выкладывают требуемый уровень при помощи густого песко-цементного раствора. Все равно потом труба отделывается — ставится короб из гипсокартона, на который затем наклеивается плитка. Более современный вариант — укладывать трубы в штробу доступен не всем — в панельных домах нет такой толщины стен. При прокладке канализационных труб от кухни чаще пользуются подставками и клиньями. После уложенный с требуемым уклоном трубопровод фиксируется к стенам при помощи специальных держателей. Их устанавливают с шагом не более 40 см.

Наружная канализация

Канализация на участке укладывается в траншеи. Прокладывая трассу, старайтесь ее сделать как можно более прямой. Любые повороты — потенциальное место образования засора. Если без поворотов обойтись никак не получится, рядом с ним установите тройник, выведите трубу чуть выше уровня грунта и заглушите ее герметичной крышкой. Это будет верное решение — сможете быстро и без проблем прочищать пробки.

При прокладке внешней канализации копают траншею с ровным дном. Глубина траншеи — на 20 см больше необходимой — это место под песчаную подушку. При небольшой протяженности и малом перепаде дно можно так и оставить — ровным. Если перепад большой, придется формировать уклон. На этом этапе слишком выдерживать наклон нет необходимости — делаете приблизительно. Затем дно выравнивают, убирают все камни, корни, сравнивают ямы, уплотняют. Должно быть ровное плотное основание.

Основные моменты, которые надо помнить

На выровненное дно насыпают песка. Его надо сыпать слоями по 5 см, разравнивать по уровню, уплотнять (проливать большим количеством воды). Послойно уложив 4 слоя, получаем подушку в 20 см. В песок укладывают трубы, формируя заданный уклон. Уклон можно проверять длинным строительным уровнем (1,5-2 метра или больше). Если такого нет, можно к длинной ровной рейке (брусу) примотать посередине скотчем пузырьковый уровень. Так можно добиться минимальной погрешности.

После того как труба уложена и проверен ее уклон, ее засыпают песком. Он должен закрывать ее практически на половину. Песок аккуратно выравнивают и проливают. После этого труба на 1/3 засыпана плотным песком (можно чтобы уровень был больше). Дальше можно засыпать грунтом.

Источник

Правила монтажа внутреннего трубопровода

Обустройство канализационной сети в частном секторе состоит из 4 этапов:

• монтаж внутренней системы;
• устройство очистных сооружений;
• сборка наружной канализации;
• устройство фанового стояка, который предотвратит поступление неприятных запахов внутрь помещения.

Начинают работу с центрального стояка, от которого начинают монтировать разводку и непосредственное подключение сантехнических устройств.

Во время процесса следует придерживаться следующих правил:

1. Все сантехнические устройства необходимо размещать в непосредственной близости от стояка. Это предотвратит возникновение засоров.
2. По возможности в монтаже трубопровода необходимо избегать крутых поворотов. Стараться не использовать соединения в 900. Если возникла такая необходимость, то лучше применить два поворота на 450 или три по 300.

Несмотря на то, что работа довольно трудоёмкая, требует много времени и сил, однако по своему принципу устройства считается несложной. При наличии соответствующего инструмента и соблюдении всех правил, можно устроить канализационную систему в доме своими руками.

Источник

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройства	Диаметр и/или сечение, мм	Минимальный уклон, в долях	Допустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемники	Произвольные	0,001…0,006	70…75
Трубы отвода уличные, квартальные, выделенные	150 200	0,008 0,007	70…75
Присоединения от дождеприемников	Произвольный	0,02	70…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Диаметр трубы, мм	Длина участка, мм	Минимальный уклон	Средний уклон	Нормальный уклон
50	1000	25	30	35
110	1000	12	20	20
150	1000	7	8	10
200	1000	5	7	8

Для наглядности приводим эти значения в виде памятки

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.
