Расчет угла наклона крыши

Расчет постоянных и динамических нагрузок

Определяясь с уклоном односкатной крыши, вначале рассчитывают нагрузки, которые могут на нее приходиться. Бывают они постоянными и динамическими. К постоянным относят массу кровельного покрытия, дымоходы, антенны, тарелки и так далее – так как они всегда являются неотъемлемой частью крыши.

К динамическим или переменным нагрузкам относят такие, которые возникают с некоторой периодичностью. К ним можно отнести: снег, град, присутствие человека со всеми ремонтными инструментами и материалами. К этому еще можно добавить ветер, который способен срывать односкатные крыши из-за парусности кровельного покрытия.

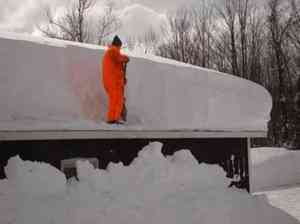

Нагрузки, вызванные снеговыми осадками

Если представить, что угол односкатной крыши будет равняться 30º, в зимнее время на каждый квадратный метр покрытия будет прикладываться усилие в 50 кг. Это все равно, что на каждом квадратном метре будет сидеть по одному человеку.

Если же сделать уклон более чем на 45º, то, скорее всего, на такой крыше снег попросту не сможет задержаться (многое, конечно, зависит от шероховатости кровельного материала). Но для регионов России, расположенных на средней полосе со снегопадами средней интенсивности, достаточно уклона односкатной кровли в 30-35 градусов.

Допустимый минимальный уклон навеса для самостоятельного схождения снега равняется 10º. Максимальный же уклон равен 60º – сооружать крышу с более крутым углом нецелесообразно.

Владельцы односкатных крыш с недостаточным уклоном нередко берутся за лопату. Спасти может лишь площадь покрытия, так как с ее уменьшением, снижается и шанс прогиба кровельного материала.

Ветровые нагрузки

Все обстоит иначе в ветреных районах – с большими углами односкатные крыши из профнастила сооружать – категорически запрещается. К примеру, односкатной крыше с уклоном в 45 градусов приходится сопротивляться силе ветра, превышающей в 5 раз ту, которая действует на скат в 11 градусов. Исходя из этого, имейте в виду, что односкатную крышу сооружать нужно таким образом, чтобы ее низкая часть располагалась к подветренной стороне.

Смешанные нагрузки

Не забудьте дополнительно рассчитать для односкатной крыши и такие показатели, как сочетание кратковременных факторов с негативными непрекращающимися нагрузками. Имеются в виду критические величины, которые могут воздействовать на систему стропил. Многие, как ни странно, довольно часто не учитывают этот фактор, руководствуясь тем, что если крыша выдержит снег, значит, выдержит и любое воздействие ветра.

А представьте, что нескольким людям придется в сильный снегопад под порывами ветра взобраться на крышу. Сможет ли она одновременно выдержать нескольких человек, снежные осадки и сильный ветер? В такие-то моменты и случаются разного рода неприятные происшествия.

В чем измеряется угол уклона крыши

  Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.

  В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

  Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы	%		градусы	%		градусы	%
1°	1,75%	16°	28,68%	31°	60,09%
2°	3,50%	17°	30,58%	32°	62,48%
3°	5,24%	18°	32,50%	33°	64,93%
4°	7,00%	19°	34,43%	34°	67,45%
5°	8,75%	20°	36,39%	35°	70,01%
6°	10,51%	21°	38,38%	36°	72,65%
7°	12,28%	22°	40,40%	37°	75,35%
8°	14,05%	23°	42,45%	38°	78,13%
9°	15,84%	24°	44,52%	39°	80,98%
10°	17,64%	25°	46,64%	40°	83,90%
11°	19,44%	26°	48,78%	41°	86,92%
12°	21,25%	27°	50,95%	42°	90,04%
13°	23,09%	28°	53,18%	43°	93,25%
14°	24,94%	29°	55,42%	44°	96,58%
15°	26,80%	30°	57,73%	45°	100%

  Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Замер уклона крыши

  Измеряют угол уклона при помощи уклономера или же математическим способом.

  Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

  Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

• Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
• Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

  При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

i = Н : L

  Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

  Чтобы было понятней рассмотрим на примере:

Пусть будет:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Минимальный уклон для кровельных материалов (покрытий)

Вид кровли	Минимальный уклон крыши
в градусах	в %	в соотношении высоты ската к заложению
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля)	0-3°	до 5%	до 1:20
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля)	от	15
Фальцевая кровля	от 4°
Ондулин	5°		1:11
Волнистые асбоцементные листы (шифер)	9°	16	1:6
Керамическая черепица	11°		1:6
Битумная черепица	11°		1:5
Металлочерепица	14°
Цементно-песчанная черепица	34°	67%
Деревянная кровля	39°	80%	1:1.125

Виды крыш и их зависимость от угла наклона

В зависимости от устройства кровли выделяют несколько видов крыш:

1. Односкатная крыша. Крыша представляет собой  наклонную плоскость, которая лежит на стенах разной высоты. Для такой крыши подойдет любой материал.
2. Двускатная крыша. Это достаточно надежная и простая по своему монтажу крыша. Состоит из двух скатов. Материал для кровли также можно подобрать абсолютно любой.
3. Шатровое перекрытие. Крыша представляет собой конструкцию, в которой несколько равнобедренных треугольников вершинами замыкаются в одной точке. Стропильная система у такой крыши довольно сложная, но зато расходных материалов на нее понадобится минимум.
4. Вальмовая крыша. Имеет четыре ската (два треугольных и два трапециевидных). Вершины крыши срезаны. По своей конструкции крыши очень сложные, но очень экономичны по расходу материала.
5. Сводчатое перекрытие.  Подобные крыши делаются только из кирпича или камня. И так, как  являются очень тяжелыми, сегодня в индивидуальном строительстве почти не используются
6. Многощипцовые крыши.  Очень сложная, но красивая конфигурация из множеств премыканий и ребер.

Итак, крыша считается скатной, если угол наклона кровли превышает 10 градусов.

Выделяют эксплуатируемую и неэксплуатируемую кровлю.

Неэксплуатируемая кровля – это когда между самой кровлей и верхним перекрытием почти нет пространства, или предназначено это пространство для технических целей. Такими крышами могут быть плоские крыши с углом уклона от 2 до 7 градусов. В таких крышах  высота пространства между крышей и перекрытием не более полутора метров.

Строить плоские крыши выгодно. Минимум затрат на материалы, работу. Ветер не сорвет. Опять же можно оборудовать дополнительное место для отдыха. В последнее время очень популярно настилать на подобные крыши  зеленую кровлю.  Но вот  осадки такую крышу могут попортить. Поэтому полностью плоские крыши  делать невыгодно. Осадки лужами будут скапливаться на поверхности крыши и разрушать ее.

Скатные же крыши позволяют использовать пространство под крышей под хозйственные нужды – чердак, мансарда или даже оборудовать  в них при  тщательном утеплении и жилые комнаты.

Расчет угла наклона

Кроме минимального угла, есть такое понятие, как оптимальный угол наклона. При нем крыша подвергается минимальным возможным нагрузкам со стороны ветра, снега и т. д. Приведем примеры подобных оптимальных значений:

• В областях с частыми осадками в виде дождя и снега оптимально строить кровлю крутизной 45-60°, так как она быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
• Если крыша возводится в ветреном регионе, то хорошо будет разместить угол ее наклона в промежуток 9-20°. Она не будет играть роль паруса, ловя пролетающий ветер, но и не опрокинется его резкими порывами;
• В областях, где и ветер, и снег бывают регулярно, обращаются к средним значениям в 20-45°. Этот диапазон можно назвать универсальным для скатных конструкций.

Самостоятельное вычисление угла скатов сводится к несложному геометрическому процессу, в основе которого лежит треугольник. Его катеты – высота конька и половина ширины дома, гипотенуза – один из скатов. А угол между гипотенузой и катетом – искомая величина крутизны.

Угол кровли находится в прямой связи с высотой конька. Возможно два варианта расчета этих величин:

Известна высота крыши. Если возникает желание обустроить под кровлей просторную жилую комнату с приемлемой высотой потолка, то высота конька может быть определена заранее. Имея известные два катета, несложно узнать величину искомого угла.

Примем следующие обозначения:

• H – высота конька;
• L – ширина половины дома;
• α – искомый угол.

Находим тангенс нужного угла по формуле:

tg α = H / L

Величину угла по полученному значению узнаем из специализированной таблицы тангенсов.

Заранее определен угол наклона. При желании использовать определенный кровельный материал или в связи с погодными условиями в регионе уклон кровли может быть определен заранее. По его значению можно определить высоту конька дома и проверить – возможно ли создание под этой кровлей жилой комнаты. Для обустройства помещения высота конька должна быть не менее 2,5 м.

Оставляем условные обозначения из предыдущего примера и подставляем известные величины в следующее уравнение:

H = L * tg α

Таким образом, процесс вычисления угла наклона значительно проще и быстрее, чем анализ всех совокупностей для определения его оптимального значения для конкретного региона и здания.

Далее рассмотрим детально для односкатной крыши

В связи с тем, что односкатная крыша опирается на стены, имеющие разную высоту, то расчет заданного угла наклона производят, просто поднимая одну из стен дома.

Проводим вдоль стены перпендикуляр L сд (длина стены дома), берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную длину.

Для того, чтобы рассчитать длину стороны L bc, следует воспользоваться тригонометрической формулой.

Если длина стены дома L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Расчет угла наклона

Кроме минимального угла, есть такое понятие, как оптимальный угол наклона. При нем крыша подвергается минимальным возможным нагрузкам со стороны ветра, снега и т. д. Приведем примеры подобных оптимальных значений:

• В областях с частыми осадками в виде дождя и снега оптимально строить кровлю крутизной 45-60°, так как она быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
• Если крыша возводится в ветреном регионе, то хорошо будет разместить угол ее наклона в промежуток 9-20°. Она не будет играть роль паруса, ловя пролетающий ветер, но и не опрокинется его резкими порывами;
• В областях, где и ветер, и снег бывают регулярно, обращаются к средним значениям в 20-45°. Этот диапазон можно назвать универсальным для скатных конструкций.

Самостоятельное вычисление угла скатов сводится к несложному геометрическому процессу, в основе которого лежит треугольник. Его катеты – высота конька и половина ширины дома, гипотенуза – один из скатов. А угол между гипотенузой и катетом – искомая величина крутизны.

Угол кровли находится в прямой связи с высотой конька. Возможно два варианта расчета этих величин:

Известна высота крыши. Если возникает желание обустроить под кровлей просторную жилую комнату с приемлемой высотой потолка, то высота конька может быть определена заранее. Имея известные два катета, несложно узнать величину искомого угла.

Примем следующие обозначения:

• H – высота конька;
• L – ширина половины дома;
• α – искомый угол.

Находим тангенс нужного угла по формуле:

tg α = H / L

Величину угла по полученному значению узнаем из специализированной таблицы тангенсов.

Заранее определен угол наклона. При желании использовать определенный кровельный материал или в связи с погодными условиями в регионе уклон кровли может быть определен заранее. По его значению можно определить высоту конька дома и проверить – возможно ли создание под этой кровлей жилой комнаты. Для обустройства помещения высота конька должна быть не менее 2,5 м.

Оставляем условные обозначения из предыдущего примера и подставляем известные величины в следующее уравнение:

H = L * tg α

Таким образом, процесс вычисления угла наклона значительно проще и быстрее, чем анализ всех совокупностей для определения его оптимального значения для конкретного региона и здания.

Далее рассмотрим детально для односкатной крыши

В связи с тем, что односкатная крыша опирается на стены, имеющие разную высоту, то расчет заданного угла наклона производят, просто поднимая одну из стен дома.

Проводим вдоль стены перпендикуляр L сд (длина стены дома), берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную длину.

Для того, чтобы рассчитать длину стороны L bc, следует воспользоваться тригонометрической формулой.

Если длина стены дома L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Угол наклона в зависимости от кровельного материала

Крыша на доме может иметь практически любой вид — может иметь низкие скаты, может — почти отвесные

Важно при этом правильно рассчитать ее параметры — сечение стропильных ног и шаг их установки

Если вы хотите уложить на крышу определенный вид кровельного материала, принимать во внимание надо такой показатель, как максимальный и минимальный угол наклона для данного материала

Наименование кровельного материала	Минимальный угол наклона (в градусах)
Асбоцементный шифер и ондулин	6­°
Цементно-песчаная и керамическая черепица	10°
Гибкая битумная черепица	12°
Металлочерепица	6°
Асбо-цементные или сланцевые плиты	27°
Стальные оцинкованные, медные, цинк-титановые листы	17°
Профнастил	6°

Минимальные углы прописаны в ГОСТе (смотрите таблицу выше), но часто производители дают свои рекомендации, так что желательно определиться с конкретной маркой еще на стадии проектирования.

Чаще угол ската крыши часто определяют исходя из того, как сделаны они у соседей. С практической точки зрения это правильно — условия у близлежащих домов аналогичны, и, если соседские крыши стоят хорошо, не текут, можно взять за основу их параметры. Если же по соседству нет крыш с тем кровельным материалом, который вы планируете использовать, можно начать расчеты со средних значений. Они приведены в следующей таблице.

Тип кровлеьного материала	Рекомендуемый угол наклона минимальный/максимальный	Какой наклон ската делают чаще всего
Кровля из толя с посыпкой	3°/30°	4°-10°
Двухслойная толевая	4°/50°	6°-12°
Цинковая с двойными стоячими фальцами	3°/90°	5°-30°
Шпунтованная черепица с 4-мя желобками	18°/50°	22°-45°
Голландская черепица	40°/60°	45°
Обычная керамическая черепица	20°/33°	22°
Профнастил и металлочерепица	18°/35°	25°
Асбоцементный шифер	5°/90°	30°
Искусственный шифер	20°/90°	25°-45°
Солома или камыш	45°/80°	60°-70°

Как видите, в графе «как делают» в большинстве случаев есть солидный диапазон. Так что имеется возможность варьировать внешний вид здания даже с одинаковой крышей. Ведь кроме практической роли крыша еще и украшение. И при выборе угла ее наклона немаловажную роль играет эстетическая составляющая. Сделать это проще в программах, дающих возможность отобразить объект в объемном изображении. Если воспользоваться этой методикой, то рассчитать угол наклона крыши в данном случае — выбрать его из определенного диапазона.

Информация по назначению калькулятора

Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла
наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала
для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как
керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и
воздействия».

Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными
скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с
точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их
пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются
фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с
помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.
.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого
пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Выбор кровельного покрытия

Выбор материала для кровельного покрытия – важная и ответственная задача. Односкатная крыша имеет большую площадь, что определяет особые требования к типу кровли:

Устойчивость к внешним механическим нагрузкам.

Невосприимчивость к ультрафиолетовым лучам.

Высокие гидроизоляционные качества.

Низкий коэффициент теплового расширения.

Прочность, стойкость абразивному воздействию мелких частиц, принесенных ветром.

Существуют разные типы кровли:

Наиболее распространенными видами являются листовые и рулонные материалы – металлочерепица, профнастил, ондулин или рубероид (мягкая кровля).

Необходимо учитывать, что каждый тип покрытия имеет свой рекомендованный угол наклона кровли На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Среди пользователей самыми востребованными являются металлические виды покрытий – профнастил, металлочерепица и т.п. Они образуют герметичную и прочную кровлю, устойчивы ко всем видам нагрузок. При этом, герметичность нередко становится причиной нежелательных инцидентов, связанных с атмосферными проявлениями. Сильный порыв ветра, направленный с нужной стороны, с легкостью срывает сплошное металлическое полотно, чего не наблюдается при использовании, например, штучных материалов.

Кроме того, металлические покрытия нуждаются в качественном утеплении или, как минимум, шумоизоляции. Во время дождя они издают довольно громкий звук, распространяющийся через конструкции дома по всем помещениям. Мягкие покрытия не шумят, практически не способствуют конденсации влаги, но намного менее устойчивы к внешним воздействиям.

Ремонтопригодность мягкой кровли намного выше, чем у альтернативных вариантов и допускает точечный или частичный ремонт

Традиционные асбоцементные материалы (гладкие листы или шифер) долговечны и достаточно прочны, но считаются вредными из-за выделения асбестовой пыли. Кроме того, они имеют большой вес, создающий излишнюю нагрузку на стропильную систему. В сочетании с весом снега (один м3 мокрого снега может весить до 950 кг) это может вызвать деформации или разрушение опорной системы кровли. Односкатные кровли с малым уклоном, покрытые подобными материалами, склонны к накоплению снеговых масс из-за высокой шероховатости поверхности, а также вследствие способности впитывать влагу.

Такая кровля склонна к накоплению снеговых масс

Снег примерзает к покрытию и теряет возможность схода, в результате чего на крыше образуются большие сугробы, которые приходится регулярно счищать.

Снеговая нагрузка, расчёт

Карта снеговой нагрузки России показывает вес снегового покрова на горизонтальной плоскости. Наибольшее количество снежного покрова приходится на горные районы и центральную часть России.

Карта с зонами снеговой нагрузки РФИсточник dom-krovly.ru

Гарантированно нельзя вычислить минимальный угол наклона крыши из профнастила для схода снега, однако, наклон в 30° и более позволит крыше оставаться чистой уже при среднеинтенсивных осадках.

Взяв для расчёта тверскую область, количество снегового покрова примем 240 кг/м². Данная величина должна быть умножена на поправочный коэффициент µ, учитывающий предполагаемый наклон крыши.

1. Коэффициент µ равен 1 при наклоне менее 25 градусов.
2. Коэффициент высчитывается по формуле (60 – α)*35, если предполагаемый угол от 25 до 60 градусов.
3. Угол крыши в 60 градусов, коэффициент равен 0, давление создаваемое снегом не учитывается ввиду отсутствия задержки снега на поверхности профнастила.

Определившись с углом установки кровли в 30°, давление снежного покрова будет составлять 205 кг/м².

Заключительной частью расчёта угла ската крыши из профнастила является сравнение предельной нагрузки металлического листа профнастила Н60-845-0,8 к суммарной нагрузке создаваемой ветровой и снежной нагрузкой.

Предельная нагрузка, кг/м²	Удельный вес кровельного пирога, кг/м²	Ветровая нагрузка, кг/м²	Снеговая нагрузка, кг/м²	Суммарно, кг/м²
324	58	25,8	205	288,8

Данный расчёт допускает при соблюдении всех выбранных условиях возможность установки профнастила под углом в 30 градусов.

Обобщённо, для большинства территорий Российской Федерации наиболее рациональным может быть постройка крыш с углами скатов от 25 до 40 градусов. Скаты крыш, расположенные в зонах сильных ветров не стоит сооружать с углами более 25 градусов. Оптимальный диапазон начинается от 15 до 25 градусов. Установка скатов с минимальным наклоном крыши из профнастила в зонах сильных ветров может создать подъёмную силу и содрать металлический настил.

Выбор конструкции кровли будет зависеть от уклона крышиИсточник zen.yandex.ru

В видео можно увидеть кровлю из профлиста с уклоном:

Заключение

Постройка крыши собственного дома затратная часть строительства, однако, понимание основных требований и характеристик, связанных с углом наклона скатов крыши, покрываемой кровлей из профнастила, поможет вам точно оценить рациональность предлагаемых услуги, придаст уверенности в выборе и, возможно, сэкономит некоторое количество денег при сохранении качества.

Что такое уклон в процентах

Стоит поговорить об угле наклона скатов в процентах. Само понятие «угол наклона в процентах» технически неграмотное и используется только теми, кто сам ничего не строит.

Рассмотрим данные определения на практике. Допустим, угол наклона скатов равняется 30%. Что это значит? Это значит, что высота конька крыши составляет 30% половины ширины здания. Для расчетов будем пользоваться тем же треугольником.

Прямоугольный треугольник

Процент наклона рассчитывается по формуле (см. рисунок ниже).

Процент наклона

Где:

• a ­– высота конька;
• b – половина ширины строения.

Что такое 30% и как смотрится крыша с таким процентным отношением представить себе очень трудно. Для того чтобы конвертировать эту величину в градусы следует воспользоваться специальной таблицей. С ее помощью узнаем, что 30% значит, что угол наклона ската кровли равняется примерно 16,5°. Дело в том, что для 16° процентное соотношение равняется 28,7%, а для 17° этот параметр составляет 30,5%. Если мастер знает, что угол уклона ската примерно 16,5°, то он без труда может представить внешний вид и геометрию крыши, рассчитать линейные размеры стропильных ног, вертикальных опор кровли, размеры мауэрлата. Как такие расчеты делаются, если есть данные наклона в процентах?

Примеры использования угла наклона в процентах

Расчет параметров стропильной системы с помощью процентного соотношения высоты конька и половины ширины строения делается при помощи калькулятора.

Имея начальную формулу, далее расчеты строятся с использованием элементарных арифметических уравнений. Для начала нужно немного преобразовать формулу.

Начальная формула

В данном случае X – процентное отношение наклона кровли, как мы договорились, для примера возьмем 30%. Эта величина известна и задается во время расчетов.

Для предварительных расчетов следует немного преобразовать формулу в такой вид (см. рисунок ниже).

Преобразованная формула

Теперь определяем по отдельности значения a и b.

Значение а

Значение b

Напомним, что:

• a – высота стропильной системы,
• b – половина ширины здания, а
• X – процент наклона ската.

Процент нам известен, для дальнейших расчетов понадобится замерить или высоту стропильной системы, или половину ширины здания. В связи с тем, что намного легче узнать второе значение, замерим его.

К примеру. Ширина здания 8 метров, соответственно, половина равняется 4 метра (b=4 м).

Узнаем высоту стропильной системы (см. рисунок ниже).

Узнаем высоту стропильной системы

Высота стропильной системы 1,2 метра, угол наклона мы узнали из таблицы, он равняется примерно 16,5°.

Далее нам следует рассчитать длину стропильной ноги без карнизного свеса. Идти можно двумя путями.

Первый. Используя теорему Пифагора, где c – длина стропилины.

Теорема Пифагора

Соответственно, значение с можно представить формулой на иллюстрации ниже.

Формула длины гипотенузы

Пример расчета (см. картинку ниже).

Пример расчета

Второй. Используя тригонометрические функции. Как мы уже выше указывали, расчет длины стропилины можно делать по формуле ниже.

Расчет длины стропилины

Все данные у нас есть, угол наклона 16,5°, половина ширины здания 4 м.

Пример выполнения расчета

По длине стропилины есть небольшие различия. Это объясняется тем, что угол наклона был выбран приблизительно.

Виды двускатных крыш

Обычно выделяют несколько видов крыш. Это «произвольные», малоуклоннные и средние. А теперь давайте разберем каждый из них по отдельности.

Под произвольными крышами подразумевается отсутствие расчета увеличения нагрузки в результате парусности (воздействия ветра), а также учета атмосферных осадков. Такие крыши делают больше исходя из пожеланий хозяина дома. Нередко в подобных крышах размешают комнаты или кладовки.

Средние крыши это идеальное соотношение угла ската крыши как по отношению к влиянию ветра, так к атмосферным осадкам. Данный вид кровли рекомендуется возводить в местах с большим количеством дождей.

Малоуклонная крыша это вид кровли, полностью направленный на снижение влияния ветра. Они могут быть установлены в любом регионе, так как имеют такой критерий как минимальный уклон крыши, который индивидуален для каждого материала. Данный показатель служит для того чтобы малоуклонные крыши справлялись с дождями, не сильно страдали от загрязнения и при этом почти не были подвержены влиянию ветра.

Три основных фактора, влияющих на кровельный уклон

У строителей принято эту величину (угол, под которым скат крыши расположен относительно горизонта) измерять в градусах или в процентах. Для получения точного результата пользуются геодезическим инструментом. Чтобы было ясно, то 0 градусов соответствует абсолютно плоской крыше, а большие значения угла – остроугольной кровле. Для скатных крыш он как правило колеблется в пределах от 11 до 45 . При строительстве надо просчитать, каким должен быть этот угол

А для этого необходимо обратить внимание на следующие вещи

Ветровые нагрузки

Если в вашей местности преобладают сильные ветра, то не стоит задумываться о проекте с острой крышей. Из-за высокой парусности кровли с большим уклоном она больше подвержена разрушающему воздействию ветра. В этом случае лучше сделать крышу более пологую (чем меньше будет наклон ската, тем безопаснее), а стропила под нее соорудить прочные, усиленного типа. Хоть и значительно дороже обойдется строительство, зато крыша будет значительно лучше защищена от ветра.

Однако при строительстве крыши дома следует учитывать не только силу ветра, но и его направление. Так, для металлочерепицы желательно, чтобы ветер дул прямо в плоскость листов. Если же его порывы зайдут с торцов, то листы кровли будут с большей вероятностью гнуться и отрываться. Поэтому в зависимости от преобладающего направления ветра необходимо соответствующим образом поворачивать скаты крыши.

Количество осадков и снеговые нагрузки

Если вы проживаете в такой климатической где снежный покров зимой бывает достаточно солидным, то крышу делают с минимальным уклоном кровли 45 градусов (можно и больше, но не менее). Это необходимо для соскальзывания снега вниз, иначе он слежится на кровле, образуя слишком большой слой, способный продавить покрытие.

А вот если кровля имеет достаточный угол (около 45 градусов), можно и об усилении стропил не беспокоиться. Как, впрочем, и о системе задержания снега. Однако ветровые нагрузки для такой крыши усиливаются. Поэтому окончательный выбор делают, учитывая все климатические условия.

Надо заметить, что не только снег, но и дождь, и град, и палящие солнечные лучи периодически будут испытывать вашу крышу на прочность. Если местность солнечная, а дождей в году выпадает немного, то можно ограничится и плоской крышей с уклоном, близким к минимуму.

Материал кровельного покрытия

Материал, которым кроют крыши, может быть гладким или шершавым. В последнем случае вода стекать с крыши будет хуже, задерживаясь на ее поверхности (как и снег). А вот с гладенького покрытия вся влага стечет моментально. Существуют и другие конструкционные параметры от которых зависит минимальный и максимальный уклон.

Минимальный уклон кровли из профлиста

Одной из наиважнейших задач при строительстве кровли из профлиста является выбор правильного уклона. Не все знают, что уклон кровли играет основную роль в ее прочности и степени защиты от атмосферных осадков. Небольшой уклон может пагубно отразится на ее прочности и степени защиты, а слишком большой – на ее ветроустойчивости, а правильно подобрать наклон крыши, не нарушив эстетику и дизайн дома, бывает не просто.

Минимальный уклон кровли зависит от:

• кровельного материала
• прочности стропильной системы
• климатических условий района

Минимальный и оптимальный уклон кровли из профлиста

В таблице указаны минимальный и оптимальный градус наклона для крыши, накрытой профлистом.

Необходимо знать, что при уклоне кровли менее 12 градусов, необходимо проводить герметизацию горизонтальных швов, для того, чтобы предотвратить попадание атмосферных осадков на стыках профлистов.

В следующей таблице указан горизонтальный нахлест при различных углах уклона кровли из профлиста:

Кроме расчета угла кровли, иногда уклон рассчитывают в относительных величинах, далее мы рассчитаем на реальных примерах обе величины.

Как рассчитать уклон кровли по схеме в градусах

Давайте на примере обычной двухскатной крыши рассчитаем угол уклона. На схеме видно, что А – это угол уклона левого ската, а В – второго. Для того, чтобы их рассчитать, нам необходимо знать высоту кровли h и длину горизонтальной проекции скатов с и d.

Если кровля симметрична, то длины с и d будут равны и чтобы их найти, нам необходимо будет длину стены разделить пополам.

Пример расчета угла уклона кровли с помощью схемы

Из моей схемы видно, что кровля у нас симметричная, т.е. углы А и В будут одинаковы. Давайте теперь попробуем рассчитать углы на реальном примере.

Допустим, у нас есть следующие значения:

• Длина стены = 12м
• Высота кровли h = 3м

Теперь необходимо рассчитать с и d. В нашем случае с = d = 12/2 = 6м, то есть с и d у нас по 6 метров.

На схеме мы видим прямоугольный треугольник, и чтобы найти его угол А, необходимо рассчитать тангенс этого угла. Из геометрии помним, что тангенс угла равен отношению противолежащего катета к прилежащему. Противолежащим катетом является высота кровли (h), а прилежащим катетом является (с).

В нашем случае, тангенс угла равен 3/6 = 1/2 или 0,5.

С помощью инженерного калькулятора или таблицы тангенсов вычисляем угол, который в нашем случае будет равен примерно 27 градусов.

Уклон кровли в относительных величинах

Иногда уклон кровли измеряют не в градусах, а в относительных величинах. В этом случае достаточно разделить высоту кровли (h) на горизонтальную проекцию ската (с).

Если взять предыдущий пример, то у нас получится, что уклон равен 1/2. Ну а если необходимо в выразить уклон в процентах, то 0,5 нужно умножить на 100%, и получится 50%.

Достоинства и недостатки различных уклонов кровли из профлиста

При небольшом уклоне, так же как и при большом, у кровли из профлиста будут проявляться свои достоинства и недостатки.

Маленький уклон кровли (12-20градусов)

Достоинства такой кровли:

• ветроустойчивость
• простота монтажа
• небольшой расход материала

Недостатки кровли с маленьким уклоном из профлиста:

• возможность попадания осадков в стыковочных местах
• зимой большая нагрузка от снега
• возможно, придется зимой чистить крышу вручную
• проблематичный мансардный этаж

Большой уклон кровли из профлиста ( >45 градусов)

Достоинства кровли с большим уклоном:

• исключено попадание осадков в стыки профлиста
• увеличенное чердачное пространство
• зимой снег залеживаться на профлисте практически не будет

Недостатки большого уклона кровли:

• неудобство монтажа профлиста
• огромная парусность такой крыши
• постоянное скатывание снега с кровли из профнастила

Минимальный уклон кровли из профлиста Минимальный уклон кровли из профлиста, читайте и подписывайтесь на Stroitelstvo.Guru!

Заключение

Чем внимательнее подходить к выбору наклона крыши из металлочерепицы, тем меньше проблем появится во время эксплуатации здания. Надо помнить, что иногда цена ремонта кровли может превосходить стоимость строительства новой. А если из-за протечек необходимо менять отделку стен и потолка внутренних помещений, то придется потерять очень большие финансовые средства.

Ошибки при строительстве стропильной системы обходятся не только дорого, они крайне негативно влияют на сроки эксплуатации зданий, нужно всегда иметь это в виду. Если недостаточно собственных знаний, то рекомендуется обращаться за помощью к профессиональным специалистам. Это обойдется намного дешевле, чем ликвидация строительных ошибок.
