Как сделать правильный туалет на даче своими руками: чертежи, размеры, этапы строительства

Чертеж туалета «Теремок»

Этот туалет имеет вид ромба. По сравнению с «Шалашом» строится он дольше, но и вид имеет более декоративный. При соответствующем оформлении он ничуть не испортит пейзаж.

Чертеж туалета «Теремок» с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Ромбовидный домик для туалета на дачном участке смотрится неплохо. Снаружи оббить каркас можно распиленным пополам кругляком небольшого диаметра, вагонкой большой толщины, блок-хаусом, обычной доской. Если используете доску, прибивайте ее не встык, а накладывая на пару сантиметров на нижнюю, по типу еловой шишки. Можно, конечно, и встык, но внешний вид будет уже не тот…

Второй вариант: дачный туалет «Теремок» сделан со скошенными боковыми стенками.

Дачный туалет «Теремок» — второй проект с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Основная загвоздка в любом небольшой деревянном туалете — хорошо закрепить двери. Дверная коробка — самая нагруженная часть, особенно с той стороны, где крепятся двери. Для скрепления стоек двери с брусьями каркаса используйте шпильки — так крепление будет надежным.

Фото-иллюстрации: строит туалет на даче своими руками. Чертежи представлены выше

Из этой несложной, в общем, конструкции можно сделать уборную в любом стиле. Например, в голландском. Отделка простая — светлый пластик, поверх которого набиты характерные балки, прокрашенные морилкой

Обратите внимание, на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната. Если поликарбонат многослойный, жарко быть не должно)))

Дачный уличный туалет в виде голландского домика

Можно даже туалет «Теремок» превратить в царскую карету. Это не шутка…подтверждение на фото. Всего-то надо изменить форму и добавить несколько элементов декора, характерных для карет. Вот и получите туалет в виде кареты.

Уличный туалет-карета

Вот несколько фото процесса изготовления. В оригинале установлен биотуалет, потому постройка несложная: нет необходимости думать о яме и связанных с ней нюансах…но приспособить такую кабинку можно к любому типу…

Каркас характерной формы

Обратите внимание, форма достигнута благодаря установленным под углом доскам, а плавно сужающийся низ — подрезанными соответствующим образом опорам

На подиуме устанавливают биотуалет

Короткими досками зашивают пол, затем начинают обшивку снаружи. Вверху карета имеет тоже плавный изгиб — вырезаете из коротких досок соответствующие направляющие, прибиваете их к уже имеющимся боковым стойкам и можно начинать наружную обшивку стен.

Обшивка стен

Внутри также обшивают вагонкой. Снаружи туалет-карета выбелен, изнутри древесина имеет естественный цвет. После остается декорирование и добавление характерных деталей — вензеля, раскрашенные золотом, фонари, «золотые» цепочки, колеса.

Покраска и декорирование

«Царские» занавески и цветы))) Поставлен даже рукомойник и небольшая раковина.

Вид изнутри на окна

После всех усилий имеем самый необычный в округе туалет. Мало кто может таким похвастаться…

Еще и чемоданы в багажнике))

Схемы и чертежи

Создание схематичного чертежа постройки — один из самых важных этапов, позволяющих не только правильно возвести конструкцию, но и максимально грамотно рассчитать количество всего строительного материала, необходимого для изготовления дачного туалета.

Чертеж дачного туалета Теремок

Схема уличного туалета прямоугольной формы

Основная задача создаваемого чертежа-проекта дачного уличного туалета заключается в детализации конструкции с указыванием размеров, формы и типа возводимой постройки.

Можно разработать схематичный чертеж постройки самостоятельно или взять за основу уже готовую детализацию конструкции уличного туалета из интернета.

Варианты дачных туалетов и сравнение разных типов моделей вы найдете в этом обзоре.

Все о плюсах и минусах электрических биотуалетов вы найдете в этой публикации.

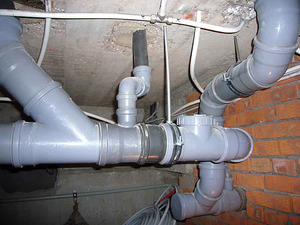

Канализация в частном доме

По такому параметру, как способ транспортировки отходов выделяют две разновидности канализации:

• напорная;
• безнапорная.

В первой использованная вода и нечистоты движутся благодаря установленному в системе фекальному насосу. Второй вариант системы предполагает использование автоматического слива, который происходит естественным образом в канализационные трубы. Оба варианта могут быть устроены в частном домовладении. Какое из них предпочесть — здесь все зависит от конкретных условий.

Самотечная канализация

Эффективная работа такой системы возможна лишь в том случае, если при ее устройстве полностью соблюдаются параметры уклона. Он должен быть постоянным и равномерным на всем протяжении трубы. При этом достаточно длинным может быть горизонтальный участок.

Выполняя устройство самотечной канализации, многие владельцы допускают одну ошибку — они устраивают слишком крутой уклон трубы. Делая так, многие полагают, что чем он круче, тем лучше будет происходить сток отходов. Однако все получается наоборот. Если истоки движутся слишком быстро, то не происходит заполнения трубы водой, по причине чего отмечается плохое омывание внутренних стенок.

Если уклон меньше допустимого, то в этом случае поток движется с небольшой скоростью, что также негативно отражается на работе системы канализации. При устройстве самотечной канализации необходимо обеспечить баланс, чтобы была возможность для самоочистки канализации. Если баланс отсутствует, то это может привести к ситуации, когда на внутренней поверхности трубы при использовании канализации будет возникать налет. А он приведет к ситуации, когда в трубах начнут образовываться засоры.

Напорная канализация

В некоторых ситуациях достаточно большой проблемой является создание самотечной канализации. Например, чтобы соблюсти необходимую величину уклона, требуется прокладка трубы ниже уровня пола или же возникает необходимость в подъеме верхнего конца на достаточно большую высоту. В первом случае придется провести масштабные разрушения, а во втором потребуется сооружение постамента на достаточно большой высоте. Кроме этого, большие сложности возникают, когда трубы такого диаметра прокладываются через стены и перегородки, установленные в доме.

Чтобы избежать таких проблем, устраивают напорную канализацию для туалета. В ней в качестве главного элемента выступает фекальный насос. Использование этого оборудования обеспечивает слив стоков снизу вверх. Благодаря ему можно использовать для создания канализации трубы меньшего сечения. Основные достоинства фекальных насосов бытового применения заключаются в следующем:

• имеют компактные размеры;
• отличаются эстетичным видом;
• в состоянии перекачивать стоки на несколько метров по вертикали, а по горизонтали на несколько десятков метров.

Кроме этого при обустройстве туалета в частном доме можно приобрести модель унитаза, в которую уже встроен насос.

Варианты обустройства выгребной ямы

Вне зависимости от наличия герметичного дна, выгребная яма туалета нуждается в постройке стен. Во-первых, они препятствуют обрушению земли в вырытом котловане. Во-вторых, стенки предотвращают просачивание отходов в верхние слои почвы. Для устройства выгребных ям используют самые разные, специально приобретаемые, оставшиеся от строительства других сооружений или просто доступные материалы. Рассмотрим наиболее распространенные варианты.

Бетонные кольца

Бетонные кольца сочетают прочность, надежность и долговечность лучших строительных материалов с высокой скоростью, с которой с их помощью можно соорудить резервуар требуемого объема. Кольца крепят друг на друге «столбиком» при помощи строительного раствора, герметизируют швы и выполняют гидроизоляцию. Все работы могут быть выполнены за один день. Недостатком варианта является большой вес готовых бетонных изделий. Привезти их на участок, разгрузить и правильно установить без применения специальной подъемной техники невозможно, а это значит, что для строительства туалета потребуются дополнительные расходы.

Монолитный бетон

Для строительства выгребной ямы из монолитного бетона материал легко можно доставить на участок. Раствор приготавливается в бытовой бетономешалке или в любой емкости с использованием дрели-миксера. Перед тем, как приступить к приготовлению раствора, в котловане устанавливают опалубку. Ее можно изготовить из любых доступных материалов (досок, фанеры, металлических листов и пр.). Для придания конструкции большей прочности перед заливкой раствора в опалубке устанавливается армирующий каркас. При большой высоте стен специалисты рекомендуют выполнять заливку поэтапно – не более 50-70 см за один раз. Такой способ требует больше времени, поскольку каждый новый уровень выполняется только после отвердевания нижнего, зато он более практичен и позволяет обойтись меньшим количеством материала для выполнения опалубки.

Пластиковые емкости

Несомненными преимуществами пластиковых емкостей является их герметичность и невосприимчивость к воздействию влаги. Благодаря этим особенностям выгребные ямы дачного туалета, построенные из пластика, долговечны и надежны. Недостатком материала является его гибкость. Пластичность и податливость пластика не дают ему противостоять давлению грунта, поэтому для того, чтобы избежать деформации, стенки укрепляют арматурой и цементным раствором. В этом отношении наиболее удобны еврокубы, которые изначально снабжены наружным каркасом из прочной проволоки. Для упрочнения таких конструкций остается залить промежуток между стенками котлована и пластиковой емкостью строительным раствором. Кроме еврокубов для устройства выгребных ям могут использоваться и другие резервуары из этого материала, например, бочки.

Кирпич

Кирпичная кладка требует времени, однако такое строительство выгребной ямы позволяет придать ей любую форму и соблюсти требуемые размеры. Из кирпича можно выложить резервуар круглой, прямоугольной или квадратной формы. Такой строительный материал целесообразно выбирать, когда в наличии имеются остатки кирпича после строительства других объектов. Для обеспечения прочности стенок достаточно выполнить кладку в пол-кирпича

Чтобы яма туалета имела требуемую герметичность, важно не допускать пропусков на этапе кладки и выполнить оштукатуривание или покрытие гидроизолирующим составом стен после завершения строительства

Если вам интересно, как можно сделать душ для дачи из поликарбоната с раздевалкой или без нее, то у нас на эту тему тоже есть статья.

А про строительство уличного умывальника можно прочитать тут.

Монтаж наружной канализации своими руками

В траншею необходимо выполнять укладку наружной сети канализации. Что касается ее глубины, то по этому вопросу лучше всего проконсультироваться со специалистами, поскольку выбор заглубления траншеи во многом зависит от климатических условий конкретного региона. Если использовать теплоизоляцию, то глубину траншеи можно сделать небольшой.

Для наружной канализации используют трубы из самых разных материалов:

• цемента;
• асбеста;
• керамики;
• ПВХ.

Наиболее популярными в настоящее время являются изделия из последнего материала. Если устраивается наружная безнапорная канализация, то обязательным условием является создание уклона 2% в направлении слива. В траншею необходимо насыпать подушку из песка толщиной 20 см, потом хорошо разровнять ее.

Виды туалетов для дачи

Выбирая конструкцию для того, чтобы построить туалет на даче своими руками, ориентируются, в первую очередь, на комфорт использования постройки. Причем удобным должно быть не только посещение туалета, но и его обслуживание. Для того, чтобы сделать правильный выбор, следует ознакомиться с особенностями работы каждого из вариантов туалетов.

Туалеты с выгребными ямами

Самый простой вариант утилизации отходов – яма для туалета на даче своими руками. Над ней устанавливают домик, в обиходе часто называемый, в зависимости от внешнего вида, «скворечником» или «шалашом», степень комфорта которого зависит от возможностей мастера. Очищается яма при помощи ассенизаторской машины. Подобные конструкции – не самые совершенные, но из-за простоты устройства и экономичности они остаются популярными и востребованными, если речь идет о загородных участках, на которых владельцы появляются не часто. Туалеты с выгребными ямами подходят и для дач, на которых проживает небольшое количество человек.

На фото схема устройства туалета над выгребной ямой

Люфт-клозеты

Люфт-клозет представляет собой усовершенствованную конструкцию туалета с выгребной ямой, отличительной особенностью ее является полная герметичность накопителя. Люфт-клозет может устраиваться таким образом, чтобы унитаз находился в отапливаемом помещении (доме), а накопитель – за его пределами (как правило, у стены, прилегающей к туалету). Унитаз с накопителем соединяется наклонной или вертикальной трубой, по которой отходы самотеком поступают в резервуар. Очистка накопителя люфт-клозета из-за герметичности может осуществляться только при помощи ассенизаторов. Люфт-клозет более удобен и гигиеничен, чем обычный туалет на даче с выгребной ямой.

При обустройстве люфт-клозета унитаз находится в помещении, что является преимущество данного вида конструкции

Пудр-клозеты

Пудр-клозеты отлично подходят в тех случаях, когда на участке близко к поверхности находятся грунтовые воды. Такая особенность может стать причиной неприятностей при установке других конструкций, но никак не повлияет на работу пудр-клозета. Существенным преимуществом такого варианта дачного туалета является и возможность с минимальными затратами превращать отходы жизнедеятельности в экологичное органическое удобрение. Пудр-клозет получил свое название от принципа действия – отходы в накопителе присыпаются («припудриваются») сухим составом (торфом или торфяно-опилочной смесью). В результате предотвращается возникновение гнилостных процессов, минимизируется вероятность появления неприятных запахов. Отходы, пересыпанные торфом, по мере наполнения резервуара туалета выгружаются в компостную яму, где они превращаются в компост.

Пример самодельного дачного пудр-клозета

Пудр-клозеты могут быть стационарными с объемными накопителями или компактными переносными. Во втором случае малогабаритная конструкция может заноситься в дом в ночное время или во время дождя.

Для удобства транспортировки отходов до компостной кучи емкость можно дополнительно оснастить колесами и ручками

Биотуалеты

Ставшие популярными биотуалеты, представляющие из себя готовый компактный унитаз, действительно хорошо зарекомендовали себя в процессе эксплуатации. Их принцип действия может быть аналогичен работе торфяного пудр-клозета. Переработка и разложение отходов в таких торфяных биотуалетах происходит с помощью торфяной смеси.

В других моделях для переработки возможно использование биопрепаратов. В состав сухих или жидких наполнителей входят культуры определенных видов бактерий.

Торфяной биотуалет подойдет как для дачи так и для частного дома

В химических моделях активные вещества для разложения отходов представляют собой химические препараты. При выборе следует учитывать, что безопасные и эффективные наполнители стоят дороже остальных, а некоторые используемые неосведомленными дачниками вещества (хлорная известь, формальдегид и пр.) запрещены из-за токсичности.

Читайте в отдельной статье: Как выбрать домашний биотуалет.

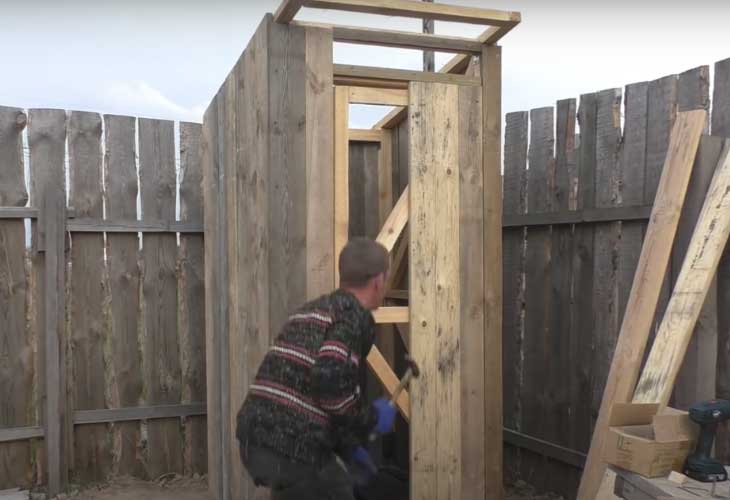

Как сделать туалет из досок для дачи с выгребной ямой

Для возведения дачного туалета используются различные материалы. Наибольшее распространение получили доски.

Процесс строительств в данном случае выглядит следующим образом:

1. Выкапывается выгребная яма достаточно объема. Чаще всего около 2 – 2,5 кубов. Ее формируют таким образом, чтобы какая-то часть оказалась за пределами кабинки. Дно ямы стоит сделать с небольшим уклоном в сторону будущего выгреба. Чтобы обеспечить достаточный уровень герметизации, выгребную яму стоит обложить кирпичом, блоками или другими материалами;

2. Готовится фундамент по туалет. Для этой цели можно использовать песчано-цементные блоки, которые заполняют цементом и слегка заглубляют;

3. Изготавливается нижнюю обвязку туалетной кабинки. Для этой цели используется доска размером 100 на 50. Нарезаются элементы нужной длины. Обычно по 1 метру. Для соединения досок между собой используются монтажные уголки. Тщательно выверяется пространственное положение каждого элемента и равенство диагоналей. Нижнюю обмазку обрабатывают составом, предотвращающим гниение древесины;

4. Нижнюю обвязку устанавливают на фундамент, предварительно уложив гидроизоляцию, и крепят к основанию;

5. Собирают каркас будущего туалета, используя бруски размером минимум 40 на 60 мм. Высота вертикальных стоек отличается: два по 2 м, два – по 1,8 м. Это позволяет сформировать необходимый уклон у кровли. Закрепляются горизонтальные планки и собирается кровля. Для обеспечения достаточной жесткости устанавливаются раскосы;

6. К нижней обвязке крепятся брусы, на которые будут укладываться доски пола толщиной минимум 25 мм. Все элементы обрабатываются защитным средством. Каркас обшивается досками толщиной 25 см. Для крепления используют гвозди. Вырезается отверстие подходящего размера. При желании монтируется стульчак подходящей конфигурации;

7. Из брусков размером 40 на 60 мм изготавливается каркас двери. Обшивается досками. Готовая дверь навешивается на петли. Обязательно предусматривается зазор между створкой и стенками. Крепятся ручки, защелки;

8. Монтируется кровля. Укладывается кровельный материал, например, профнастил;

9. К нижней обвязки крепится доска. Выполняется обсыпка.

Материалы для строительства и формы туалетов

Необходимо заранее выбрать подходящий материал, а уже после этого этапа делать проект собственноручно или искать подходящий готовый чертеж. Типичные материалы:

1. Дерево — классический вариант для уличного туалета. Такое строительство не украдет много времени, но древесина требует защиты от влажности и огня.
2. Кирпич — материал, туалет из которого будет прочным, долговечным, однако такая дачная кабинка нуждается в крепком фундаменте и мастере, что знаком с искусством кладки.
3. Металл — вариант для тех, кто привык экономить время и деньги. Плюс — легкость строительства. Минус — жара в постройке летом и необходимость внутренней обшивки, если владельцы бывают на даче и в зимний период.

Большое разнообразие видов у деревянных моделей. Самая популярная форма туалета — «скворечник», однако есть и другие, разнящиеся по сложности возведения:

Домик-шалаш

Такая кабинка компактна, экономична. Ее простая геометрическая форма подкупает легкостью строительства, чертеж ее тоже элементарен. Боковые стены по совместительству выполняют функции скатов крыши, строительство надземной части туалета занимают всего несколько часов. На боковые стенки укладывается кровельный материал (например, мягкая черепица). Отделки требуют фасад и задняя стенка конструкции.

Туалет-теремок

У него ромбовидная форма, которая несколько усложняет работу. Для придания сказочного вида используют различные резные украшения. Каркас облицовывают распиленным пополам кругляком, обычными досками внахлест, блок-хаусом либо толстой вагонкой.

Туалет, совмещенный с душем

В этом случае чертеж такого строения — добавление второй аналогичной схемы с одной стороны. При необходимости размеры этой кабинки можно несколько увеличить.

Материал изготовления

Для каркаса это, прежде всего, дерево. На рынке существует большой выбор материалов, изготовленных по инновационным технологиям – но предпочтение по-прежнему отдаётся древесине по ряду причин:

• Экологичность – это чистый природный материал;
• Простота утилизации – по истечению срока службы доски просто сжигаются;
• Износостойкость и прочность – эти качества обеспечивают длительный период использования;
• Гигиеничность – дерево поглощает резкие запахи и имеет свой тонкий аромат;
• Податливость – по дереву можно вырезать орнаменты, выжигать рисунки, что прекрасно для создания декора;
• Доступность – древесина стоит недорого.

Из недостатков можно назвать лёгкое воспламенение. Исправить его можно с помощью красок и пропиток, содержащих антипирены – компоненты, обеспечивающие огнезащиту. Высокой пожаростойкостью обладает древесина хвойных пород.

Для обшивки используется вагонка, фанера, ДВП, ДСП, ОСБ-плиты.

Для обустройства выгребной ямы подойдут пластик, бетон и шлакоблок.

Чаще всего уличный туалет делают из дереваИсточник pinterest.com

Туалет внутри дома

Ведро-туалет

Пластиковое ведро-туалет

Пожалуй – это самый простой вариант туалета на даче. Отличается от обычного детского горшка наличием полноценной сидушки с крышкой.

Внутрь желательно ставить одноразовый пакет, который нужно потом выбрасывать. Но многие этого не делают и просто моют ведро-туалет. Пакет должен быть прочным и не протекать.

Такое ведро часто применяется как ночной туалет. Днем используется уличный клозет, а ночью выходить на улицу лень и холодно, и в дом заносится такое ведро. Пользуется популярностью у старшего поколения дачников.

Биотуалет на основе микроорганизмов

Биотуалет-ведро

Это ведро-туалет 2.0 :), то есть более совершенный агрегат, который не издает неприятного запаха. Также может использоваться внутри помещения. Периодически требует засыпки специальной биомассы с бактериями, которые перерабатывают отходы. А специальная съемная емкость позволяет выливать уже переработанные отходы в огород в качестве удобрения.

Торфяной биотуалет

Торфяной туалет для дачи

Одна из разновидностей биотуалета, где отходы посыпаются торфом из специального бака. Поэтому запаха почти нет. Эту разновидность туалета по-другому называют еще финский туалет.

К туалету желательно подключить вентиляцию.

Финские торфяные туалеты в последнее время пользуются большой популярностью у дачников. Самые популярные модели: Экоматик (Ekomatic), Питеко (Piteco), Биолан (Biolan).

Переносной туалет на основе химреагентов

Переносной туалет

Еще один вариант ведра-туалета. Но в этом случае отходы перерабатывает специальная смесь химических реагентов, которая засыпается внутрь. Также как и биотуалет с бактериями не имеет плохого запаха, но в отличии от него в данном случае нельзя выливать переработанные отходы на грядки, так как они не безвредны.

Электрический биотуалет

Электрический биотуалет

требует подключения к инженерным системам

Принцип работы заключается в том, что твердые отходы отделяются от жидких, высушиваются и перемещаются в спецконтейнер.

Жидкая компонента сливается в канализацию (достаточно подземной сливной ямы без полноценного септика).

Кроме того требуется подключение вентиляции для устранения запаха.

По своей сути является почти обычным унитазом, но используется в тех случаях, когда нет возможности обустройства полноценной канализации.

Полноценный санузел

Дачный санузел в доме

самый лучший вариант для дачного домасамый дорогой

Он требует отдельного помещения в доме и инженерных коммуникаций. В санузле ставится унитаз, к которому подводится водоснабжение. Слив с унитаза делается либо в сливную яму, либо в септик.

• Сливная яма будет требовать периодической откачки отходов с помощью ассенизаторской машины.
• Септик не требует откачки, либо требует ее намного реже, так как в нем отходы перерабатываются в нескольких емкостях.

Кроме сложности обустройства отдельного санузла следует еще помнить, что дом с санузлом требует отопления в зимний период, иначе при минусовой температуре можно разморозить водоснабжение и унитаз.

В крайнем случае возможен слив всей системы на зиму и заполнение унитаза незамерзающей жидкостью.

Но все сложности компенсируются удобством использования, поэтому этот вариант все чаще стал встречаться на дачах даже в небольших домиках.

Виды и габариты «кабинетов задумчивости»

Размеры дачного туалета бывают разными. На эти параметры влияют особенности строения, его расположение, наличие либо отсутствие выгребной ямы. Основные типы конструкций:

1. Традиционное «деревенское» сооружение, оборудованное выгребной ямой.
2. «Люфт-клозет». Здесь тоже присутствует яма для нечистот, но она абсолютно герметична. Такой туалет обязателен, если место, отведенное для него, располагается близко к источнику воды, жилью. Если уровень грунтовых вод высок, «люфт-клозет» — единственный вариант.
3. «Пудр-клозет» — санузел с домиком, но без ямы. Ее заменяют пластиковым баком, бочкой либо ведром. С неприятными запахами воюют с помощью адсорбентов — припудривают содержимое емкости древесной золой или опилками, песком, торфом.

Обычные размеры туалета: высота от потолка до пола — 2000-2100 мм (для «шалаша» — 3000), там, где находится стульчак — 1900-1950. Сиденье унитаза возвышается над полом на 400-500 мм. Глубина строения — 1500 мм, ширина — 1200. Эти величины для домиков «шалашей» — 1500, 2000, для «избушки» — 1500, 1000 соответственно. Самая популярная модель «скворечник», она имеет односкатную крышу. Высота «фасада» — 2300 мм, задней стенки — 2000. Ширина и глубина — 1000 мм, это минимум.
