Урок 8. какие трубы лучше для водопровода в квартире

Как выбрать

К выбору составляющих системы водоснабжения нужно отнестись со всей серьезностью. Люди интересуются ценой, износостойкостью материала. Не остается без внимания и вопрос самостоятельной установки системы. Трубы выбираются исходя из назначения и места, в которое их нужно установить. В каждом случае есть свои нюансы, которые необходимо учитывать.

Квартира

Обычно в квартирах создают пластиковые конструкции. Большинство покупателей отдает предпочтение этому товару из-за невысокой цены, долгого срока службы, простоты монтажных работ.

Для холодной воды подходят все разновидности пластиковых труб, можно использовать неармированные детали. С выбором изделия для подачи горячей воды нужно быть осторожными. Под действием высоких температур и давления пластик меняет размер, а труба увеличивается и теряет жесткость. Для горячей воды можно использовать армированную полипропиленовую трубу со стекловолокном, она не будет деформироваться при высоких температурах и сохранит свой каркас.

Полиэтиленовые трубы также пользуются спросом. Они эластичны, прочны, способны выдерживать высокие температуры. Благодаря плотности деталей их можно использовать как для холодного, так и для горячего водоснабжения. По сравнению с пластиковыми трубами, полиэтиленовые требуют больших денежных затрат и наличия сварочного аппарата для установки.

Медные и стальные варианты в данном случае брать не рекомендуется. Первые стоят немалых денег, а на поверхности вторых оседают вещества, портящие качество воды. Стальные изделия покупают, если нужно заменить деталь водопровода, система которого состоит из стальных труб.

Частный дом

Для частного дома, как и для квартиры, рекомендуется приобретать полипропиленовые пластиковые трубы

Важно учесть, что на пластик оказывают воздействие ультрафиолетовые лучи, поэтому полипропиленовые изделия чаще используют для подземного или внутреннего водопровода, иначе может произойти деформация, а систему придется менять

Для подземного водопровода раньше использовались трубы из стали или меди. Сейчас предпочтение отдается пластиковым конструкциям. Трубы ПП, ПВХ, МП не ржавеют, к тому же стоят гораздо меньше меди.

Дача

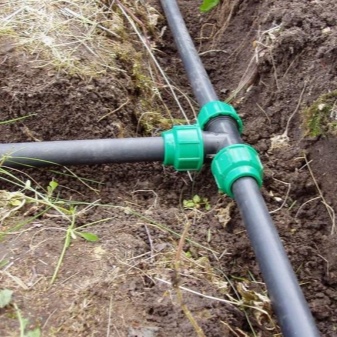

Прежде всего, можно сделать наружный водопровод. Монтаж труб открытым способом используется на даче в качестве временной водопроводной системы. Преимущество данного способа заключается в том, что такую систему можно легко разобрать. Это исключает возможность кражи конструкции с дачного участка во время отсутствия хозяев.

Также можно использовать метод укладки траншейным способом. Труба укладывается в траншею и засыпается землей, так она защищается от воздействия ультрафиолета. Траншейным методом можно выложить трубы и с помощью специалиста, и самостоятельно.

Монтаж

Собрать пластиковый водопровод своими руками ― дело нехитрое, но требует четкого соблюдения всех правил. Весь процесс состоит из двух этапов: подготовки и сборки.

Первый этап подразумевает построение схемы трубопровода и подбор инструментов. Схема выполняется в виде чертежа или как разметка на стенах комнаты. При ее составлении следует учитывать, что система внутреннего водоснабжения состоит из нескольких элементов: распределительной магистрали, ввода, водомерного узла, стояков, запорной, регулирующей и водоразборной арматуры, а также насосов и баков. Все они должны быть отмечены на схеме. Такая мера позволит выбрать наиболее удачное расположение водопроводной сети и избежать ошибок ее установки.

Подбор инструментов осуществляется в зависимости от типа используемых материалов и способа их прокладки. Могут понадобиться:

• фитинги;
• аппарат для сварки;
• опора;
• приспособление для резки труб.

Монтаж водопровода из каждого вида пластика имеет свои особенности.

Сборка металлопластиковых труб осуществляется двумя способами: прессовым и цанговым. Прессовое соединение водопроводных труб осуществляется с помощью пресс-клещей и обжимного пресса. Этот способ считается самым надежным, но требует дорогостоящего оборудования и арматуры. Цанговое крепление производится одноименными фитингами из латуни. Благодаря этому методу водопровод из пластиковых труб при необходимости легко демонтируется. Но под действием повышенных температур соединение может нарушиться, поэтому его состояние следует периодически проверять, и в случае надобности выполнять замену деталей.

Крепление пластиковых труб из полипропилена происходит методом сварки. С помощью специального аппарата при определенной температуре выполняется нагрев трубы в месте соединения с внешней стороны. Далее нагревательный элемент вставляется в пластиковый фитинг на некоторое время, после чего детали трубопровода аккуратно соединяются.

Крепление пластиковых труб осуществляется с помощью специальной сварки

В ходе процесса важно строго соблюдать температурный режим и продолжительность, поскольку недогрев не обеспечивает эффективное запаивание, а перегрев деформирует детали. Значение параметров зависит от диаметра и толщины изделия представлено в специальных таблицах. Монтаж труб ПВХ своими руками возможен двумя вариантами — в раструб или методом холодной сварки

Монтаж труб ПВХ своими руками возможен двумя вариантами — в раструб или методом холодной сварки.

Первый способ чрезвычайно прост и заключается в последовательном соединении элементов с использованием резинового кольца в качестве уплотнителя.

Монтаж труб водоснабжения с помощью метода холодной сварки происходит следующим образом:

Для того чтобы убедиться в соответствии размеров деталей, необходимо соединить их «всухую».

1. Края труб обрабатываются напильником или специальным ножом.
2. Элементы в местах соединения покрывают праймером, который очищает и подготавливает поверхность для наиболее эффективного взаимодействия с клеящим составом.
3. На внешний край трубы и внутреннюю часть фитинга наносят специальный агрессивный клей, который меняет структуру верхнего слоя пластика, обеспечивая взаимопроникновение молекул контактирующих частей. Таким образом получается надежная фиксация деталей.

Для соединения пластиковой и металлической трубы используют спиральный двойной переходник, на одну сторону которого нанесена резьба для металлической детали, а на другой — гладкий конец для пластика.

Опоры

Выбор опоры — ответственная задача. Она обеспечивает поддержку, в которой нуждается водопровод из пластиковых труб, увеличивает качество его функционирования и срок службы.

Опоры бывают нескольких видов:

• неподвижная;
• подвижная;
• скользящая;
• хомутовая.

Неподвижная опора поддерживает конструкцию снизу и предохраняет от перемещения.

Подвижная опора для водопроводов защищает трубы, располагающиеся над землей, от действия негативных погодных условий и стихий (сейсмическая активность, ветер и другие). Благодаря такой опоре труба не раскачивается по вертикали, но подвержена умеренным колебаниям.

https://youtube.com/watch?v=3NQ6eyjoFqk

ПОСМОТРЕТЬ ВИДЕО

Скользящая опора для водопровода поддерживает трубопровод и помогает распределить оказываемое на него давление.

Скользящая хомутовая опора для трубопроводов производится из стали. Она обеспечивает им надежную поддержку, но предусматривает некоторое расширение или вибрацию элементов. Пластиковые трубы для водопровода

Металлопластиковый трубопровод

Металлопластиковые трубы для водоснабжения состоят из тонкой трубы из металла, которая внутри и снаружи покрыта слоями пластиками.

Конструкция металлопластиковой трубы

Плюсы труб из металлопластика:

• Быстрота и легкость монтажа металлопластиковых труб.
• Хорошая гибкость и пластичность.
• Небольшое линейное расширение.
• Хорошо переносят высокие и низкие температуры.
• Легкость ремонта.
• Маленький диаметр.

Минусы металлопластиковых труб:

• Высокая стоимость фитингов и, соответственно, ремонта.
• Необходимость в постоянном техническом обслуживании.
• Боязнь ударов.
• Подверженность разрушению от ультрафиолета, из-за чего их наружное применение не всегда эстетично.

Можно ли использовать пластиковые трубы для отопления

Пластик быстро теряет технические характеристики при воздействии высоких температур. Поэтому при выборе пластиковых труб для отопления нужно подбирать продукцию, которая соответствует ряду требований:

1. Пластик должен выдерживать воздействие температуры теплоносителя. Максимальный температурный режим — 95 градусов. При такой температуре трубы не должны деформироваться.
2. Трубки должны выдерживать высокое давление, чтобы возникающие в системе гидроудары не могли разрушить трубопровод.
3. Минимальный коэффициент теплового расширения. В противном случае отдельные элементы трубопровода будут провисать при нагревании. При понижении температур могут возникать внутренние напряжения, которые негативно сказываются на прочности трубок.
4. Трубы должны быть ровными изнутри. Если не учитывать это требование, на внутренних стенках будет скапливаться налет, который приведет к возникновению засоров.
5. Элементы трубопровода не должны разрушаться при воздействии различных химических веществ, которые могут содержаться в водопроводной воде.
6. Отдельные элементы, из которых собирается отопительный контур, должны быть долговечными, чтобы функционировать длительное время без поломок.
7. Трубки должна иметь высокий показатель шумоизоляции, чтобы в помещениях не было слышно потока воды.

Выбираем трубы в зависимости от сферы их использования

Условия эксплуатации являются основополагающим признаком при выборе материала и вида водопроводных труб. Рассмотрим возможные места, где монтируют системы водоснабжения.

Уличный водопровод

На улице прокладывают подающий трубопровод от скважины или магистральной сети. Его заглубляют в землю и изолируют, чтобы исключить замерзание воды зимой. Для этого используют трубы:

• стальные оцинкованные;
• полиэтиленовые низкого давления ПНД.

Стальные трубы без антикоррозийного покрытия быстро выходят из строя. Хорошая замена металлу – пластик. Трубопроводы из ПНД обладают прочностью, не разлагаются в земле.

Для питьевого водопровода используют материал с тремя синими продольными полосами, что характеризует о его химической стойкости и безопасности для человека.

Внутренний водопровод в частном доме

Стальные трубопроводы по-прежнему используют для внутреннего водопровода, предпочтение отдано оцинкованной или нержавеющей стали, медным трубам. Современные материалы – это полипропилен. Следует различать марки для холодной и горячей воды. Внутри дома до нагревательного котла можно использовать трубы ПВХ.

Водопровод в квартире

В квартиру вода подается от стояков горячего и холодного магистрального трубопровода. С учетом температуры выбирают материал трубных элементов – полипропилен, металопластик, ПВХ, оцинкованная сталь. В квартире довольно простая система водопровода. Санитарные помещения и кухня обычно расположены рядом и близко от места ввода воды. Большого количества материала не требуется. В богатых интерьерах при открытой прокладке используют медные трубы, хотя широкого распространения это решение не получило.

Как подобрать диаметр труб для водопровода в квартире?

Задача по подбору диаметров трубопроводов для квартирной разводки сводится к выяснению их пропускной способности. В свою очередь, на количество воды, которое может получить потребитель, оказывают влияние:

• давление на входе;
• потери напора;
• материал трубопроводов;
• скорости жидкости, а также ряд других факторов.

Давление на входе – величина, зависящая от параметров местной магистральной сети, изношенности стояков, этажности. Её можно измерить, установив на входе в квартиру манометр.

Потери напора – суммируются из многочисленных показателей: свойств выбранного материала (шероховатости его стенки), величин локальных сопротивлений (на приборах, запорной арматуре, поворотах, фитингах), длины веток. При одних и тех же условиях потери для трубы большего диаметра будут меньшими.

Рекомендуемая скорость течения жидкости находится в диапазоне 0,7-1,5 м/с. Превышение этой величины приводит к образованию вихревых потоков и резкому падению пропускной способности трубопровода.

Кроме этого для профессиональных расчетов используется еще ряд табличных и замеряемых показателей. Но даже без сложных формул уже очевидно, что лучшей пропускной способностью, обеспечивающей комфортное пользование водой, будут обладать трубы:

• короткие, с большим внутренним диаметром;
• менее шероховатые, например, пластиковые, а не стальные;
• с меньшим числом поворотов, местных сужений;
• питающие только одну точку (коллекторная разводка).

Упрощенный способ расчета

Для несложных сетей частного использования можно воспользоваться подбором диаметров трубопроводов из готовых таблиц или обратившись к он-лайн программам для прикидочных расчетов. Для примера возьмем таблицы Шевелева Ф.А. (табл. 1) и расходные нормы для сантехнических приборов из СНиП 2.04.-85 (табл. 2).

Таблица №1. Таблица Шевелева Ф.А.

Таблица №2. Таблица расходных норм для сантехнических приборов из СНиП 2.04.-85

Пусть требуется запитать смеситель в ванной с расходом по ХВ 0,18 л/с (табл. 2, желтое выделение). Округляем в большую сторону и находим, что при средней скорости потока 0,99 м/с нам подойдет труба с внутренним диаметром 20 мм (табл. 1, желтое выделение).

Если же мы захотим на эту же ветку дополнительно врезать рукомойник (при тройниковой разводке), то потребление воды увеличится до 0,28 л/с, что потребует установки трубы Ø 25 мм (зеленые выделения, табл. 1, 2). Для коллекторной разводки на смеситель ванной так и остается труба Ø 20, а вот на вторую ветку рукомойника вполне хватит трубы Ø 16 (табл.1).

Трубы какого диаметра используются на практике

Для монтажа водопровода в городской квартире при тройниковой схеме разводки оптимальными будут трубы следующих диаметров: для монтажа магистрали — 3/4′ (25 мм для полимерных труб) и 1/2′ (20 мм) — для отводов после тройников.

При коллекторной схеме разводки для монтажа магистрали от стояка до коллектора (гребёнки) — 3/4′, от коллектора до сантехприбора — 1/2′.

Источник

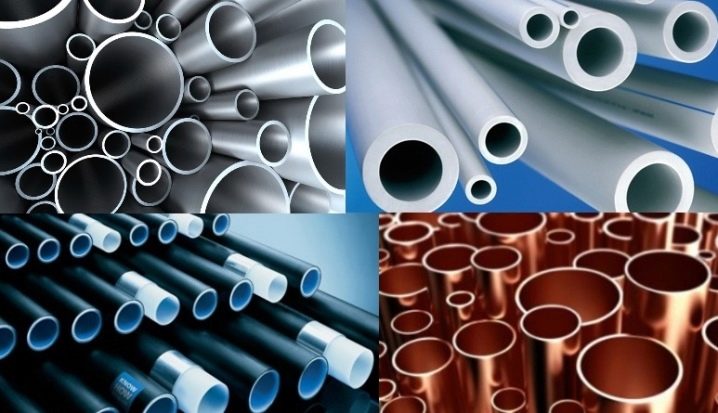

Виды трубной продукции

Задача каждого застройщика заключается в выборе самого оптимального варианта соотношения цены и качества трубопроводных изделий для организации системы водоснабжения. Чтобы ответить на вопрос, какие трубы лучше для водоснабжения рассмотрим плюсы и недостатки каждого вида труб.

В зависимости от используемого материала трубы бывают:

1. Пластиковыми, которые подразделяются на изделия, изготовленные из:
   • полипропилена;
   • металлопластика;
   • полиэтилена;
   • поливинилхлорида (ПВХ).
2. Медными.
3. Стальными, изготовленными из:
   • черной стали;
   • оцинкованной стали.

Полипропиленовые трубы

Самыми популярными пластиковыми трубами являются изделия из полипропилена. Широко используются такие трубы для холодного водоснабжения, а также для транспортировки горячей воды. Армированные полипропиленовые трубы могут эффективно использоваться в высоконапорных системах. Полипропиленовая продукция положительно отличается:

• возможностью выдерживать температуру рабочей среды до 90ºС;
• невысокой стоимостью;
• большим сроком эксплуатации (свыше 50 лет);
• простой технологией соединения труб с фитингами;
• герметичными и прочными соединениями;
• возможностью использования, как для наружных, так и для внутренних (скрытых) водопроводов.

ПП продукция

Трубы из металлопластика

Оптимально подходят металлопластиковые трубы для горячего водоснабжения, а также для подачи холодной воды при монтаже внутренних водопроводов. Наличие металла в составе продукции не мешает трубам обладать определенной гибкостью. Положительно характеризуются такие трубы:

• небольшой стоимостью;
• простотой монтажа;
• отсутствием необходимости в приобретении дополнительного оборудования для соединения.

Среди недостатков можно выделить:

• возможность разрушения при низких температурах;
• необходимость постоянного контроля и периодической подтяжки соединений на резьбе;
• необходимость использования дорогостоящих металлических фитингов.

Полиэтиленовая трубная продукция

Благодаря морозоустойчивости, кроме внутреннего водопровода применяются полиэтиленовые трубы для наружного водоснабжения.  Для подачи горячей воды предусмотрены изделия, производимые из плотного сшитого полиэтилена. Кроме того, такие трубы отличаются:

• хорошей пластичностью;
• устойчивостью против перегибов;
• возможностью выполнять соединения с помощью фитингов.

Как недостаток можно отметить повышенную стоимость плотного сшитого полиэтилена.

Полиэтиленовые изделия

Трубы ПВХ

Трубы из поливинилхлорида в виду химической активности материала и выделения вредных компонентов не пригодны для использования в квартире и других жилых строениях. На промышленных объектах такие трубы пользуются спросом благодаря низкой стоимости.

Медная продукция

Медный трубопровод является самим экологичным и прочным, а также отличается большим сроком эксплуатации (до 100 лет). Проложив медные трубы, можно не волноваться за его надежность. Однако, медные трубы для внутреннего водоснабжения имеют два существенных недостатка:

• сравнительно высокая стоимость;
• необходимость профессиональной сварки.

Кроме того, медь химически несовместима с трубами из оцинкованной стали.

Медные трубы

Изделия из стали

До появления пластиковой продукции стальные трубы были самым классическим и популярным вариантом для прокладывания систем водоснабжения. Продукция из оцинкованной стали характеризуется повышенной устойчивостью против коррозии и достаточно высокой прочностью.

Виды трубопровода воды: выбор труб для водоснабжения

Традиционно применяют металлические трубы — стальные, чугунные и медные (когда-то в этот перечень включали и свинцовые трубы, которые, будучи вредными для здоровья, остались в прошлом). Они обладают как достоинствами, так и недостатками.

Поскольку современное жилище оборудовано разнообразной техникой, использующей воду, то при разработке проекта водоснабжения и при монтаже трубопровода необходимо принимать во внимание множество параметров и применять современные материалы и технологии

Стальные трубы пригодны для холодного и горячего водоснабжения, а также для газопровода, достаточно дешевы, поэтому доступны и прослужат 30—40 лет. Но без цинкового покрытия они ржавеют. Кроме того, стальные трубы отличаются высокой теплопроводностью, поэтому на них образуется конденсат; они тяжелые, поэтому от мастера потребуются и определенные физические усилия (трубы необходимо сгибать, запиливать, на них надо нарезать резьбу и пр.); изнутри стальные трубы не всегда абсолютно гладкие, поэтому постепенно на их поверхности образуются солевые отложения. Для выполнения соединений потребуются муфты, угольники, сварка.

Чугунные трубы, в отличие от стальных, не подвержены коррозии, прочные, устойчивы к перепаду температур, обладают низким коэффициентом расширения, срок их службы составляет 80—100 лет. Их можно использовать не только для водоснабжения, но и для прокладки канализации (для последних целей их используют чаще всего). При монтаже необходимы прокладки и раструбы.

Медный трубопровод относится к классу элитных. Основные характеристики этих труб для водоснабжения — длительный сроком службы (до 70 лет), устойчивостью к коррозии, перепаду температур (функционирует в условиях от -200 до +500 °С). Данный вид трубопровода воды удобен в монтаже (он может включать как высокотемпературную пайку, так и сборку посредством фитингов).

Взаимосвязь характеристик

Как длина водопровода влияет на диаметр труб

Средняя скорость потока в стандартном водопроводе равна 0.02 км\с. Этот показатель влияет на подбор диаметра труб. Как рассчитать диаметр трубы водопровода с учетом длины данной коммуникации:

Если длина системы составляет менее 30 метров, следует обратить внимание на трубы диаметром 25мм. Если длина системы составляет более 30 метров, актуальным считается применение труб диаметром 32 мм

Если длина системы менее 10 метров, отлично подойдут трубы диаметром 20 мм.

Стандартной длиной труб бытового водоснабжения считаются 4 метра. Но на практике могут применяться трубы длиной до 14-15 метров.

При выборе длинных изделий особое внимание стоит обратить на качество фитингов, муфт и прочих соединений. Именно они обеспечат надежную и долговечную эксплуатацию водопровода

Почему диаметр труб определяет пропускную способность водопровода

Диаметр трубы определяет важную характеристику – пропускную способность водопровода. Так, например, трубы диаметром в 25 мм могут прогонять до 30 литров воды в течение минуты. Для трубы в 32 мм этот показатель увеличивается до 50 литров.

При этом следует учитывать, что обыкновенный кран на кухне или в ванной способен пропустить не более 5 литров воды. Таким образом, выбор диаметра труб напрямую зависит от расхода водных ресурсов.

Чем больше точек потребления воды, тем больше должен быть диаметр труб. Трубы для горячего и холодного водоснабжения могут подбираться одного диаметра, но толщина стенки у труб для горячей воды должна быть на порядок выше.

Решая, какой диаметр трубы для водопровода вам необходим, обратите пристальное внимание на следующие параметры:

1. Длину водопровода.
2. Количество предполагаемых стыков.
3. Количество поворотов.
4. Напор воды в системе.

Сложные технические расчеты, применяемые профессионалами, позволяют рассчитывать комплексное влияние этих факторов на водопроводную систему. Однако, для помещений в многоквартирном доме их применение вряд ли целесообразно.

Пластик для системы водоснабжения

Применение труб из различного пластика обладает рядом преимуществ:

• Долговечность.
• Устойчивость к коррозии.
• Небольшой вес.
• Низкая теплопроводность.
• Возможность скрытой укладки.
• Простота и скорость монтажа.

Трубы пластиковые для водоснабжения имеют ограничения в применении для транспортировки горячей воды. Для труб из пластика нет универсального способа монтажа.

Система из труб ПНД

Трубы ПНД для водоснабжения производят из полиэтилена низкого давления. Они применяются для строительства трубопроводов для транспортировки воды, включая питьевую. Допустимая температура их эксплуатации – от 0° до +40°С.

Водопровод из полиэтиленовых труб

Полиэтиленовые трубы

Изделия из полиэтилена обладают достаточной эластичностью и прочностью. Полиэтиленовые трубы для водоснабжения прекрасно выносят низкие температуры, в случае замерзания они не лопаются. Могут применяться для транспортировки холодной и горячей воды, соединяются с помощью пайки  полиэтиленовых труб (сварки). ПЭ трубы удобны при монтаже, поскольку они легко гнутся. Низкий коэффициент теплопроводности этих изделий позволяет предотвратить потери тепла.

Поливинилхлоридные трубы

Наибольшей жесткостью из всех полимерных изделий для прокладки коммуникаций обладают трубы ПВХ для водоснабжения. Они прекрасно подходят для открытой прокладки, так как система из них имеет аккуратный вид. Могут также использоваться для скрытой прокладки. Эти трубы применяются для горячего и холодного водоснабжения, отопления.

Системы из полипропилена

Трубы из полипропилена по многим показателям похожи на полиэтиленовые, но они соединяются сваркой и стоят меньше. Полипропиленовые трубы для водоснабжения, благодаря простоте их монтажа, долговечности и прочности, являются самыми востребованными. Монтируются они при помощи стыковой или муфтовой пайки.

Полипропиленовые трубы

Характеристики металлопластиковых труб

Металлопластиковые изделия считаются неплохим вариантом для прокладки водопровода на даче. Если необходимо подать воду в квартиру либо жилой дом, тогда рекомендуется использовать другой материал.

Для металлопластиковых труб характерен небольшой вес и практичность. Монтажные работы производятся легко и быстро. За счет наличия многослойного состава изделие обладает высокой прочностью.

Структура металлопластикового изделия

• металлический каркас;
• пластиковое покрытие.

В процессе изготовления материала используется цельный, перфорированный либо спиралевидный каркас. Эксплуатационный срок материала – 35 лет. Изделие легко выдерживает температуру до +75 градусов. Из соединительных элементов применяются фитинги.

Металлопластиковые трубы отличаются от других изделий следующими плюсами:

• простой монтаж;
• подвергается легкому сгибу;
• низкая цена;
• нет необходимости в применении дополнительного оборудования для соединения труб;
• можно использовать для прокладки трубопровода под грунтом.

Из минусов рассматриваемого изделия можно выделить низкую морозостойкость. Трубопровод из металлопластика требует постоянной подтяжке резьбового соединения, для обеспечения которого используются фитинги. Стоимость таких элементов высокая.
