Как работает трехходовой кран в системе отопления

Разновидности кранов

Классификация изделия по разным признакам:

В зависимости от вентиля, различают:
Регулирующий. Он оборудован электромеханическим устройством, которое открывает нужные клапаны

Еще в его комплектацию входит шток с ручной или автоматической регулировкой. Важно! Шток не выбить даже самым сильным давлением воды, поскольку он расположен внутри устройства. Запорный

В его комплекции есть шаровое приспособление, которое переключает поток воды

Запорный. В его комплекции есть шаровое приспособление, которое переключает поток воды

Особенность этого устройства в том, что его устанавливают на системы с низким давлением. Оно очень простое в конструкции, требует постоянного ухода и быстро изнашивается.

По материалу изделия:
Латунь – наиболее востребованный материал, из-за длительного периода эксплуатации, небольших габаритов и низкого веса.

Углеродистая сталь – прекрасная альтернатива латуни.

Чугун – используется для труб большого диаметра (от 40 мм и больше). Для частных домов он не практичен.

Бронза – материал с длительным периодом эксплуатации.

В зависимости от способа монтажа:муфтовый;
фланцевый;
цапковый;
под приварку;
штуцерно-торцовый.

Для системы отопления используют такие виды, как:
С постоянным режимом гидравлики – регулируется в соответствии с качественными показателями. Он подходит потребителям с качественными теплоносителями определенного объема.

С переменным режимом гидравлики – регулируется согласно с требуемым количеством воды. Он больше подойдет тем, для кого имеет значение количество.

От варианта проточной части устройства:пробно-спускной;
полнопроходной.

От типа встроенного затвора:конусный;
цилиндрический;
шаровой.

По форме клапана-заглушки различают такие типы:T-образные;
L-образные;
S-образные.

От механики затворного элемента:
Сальниковые – контролирует регулировку водяной струи сверху арматуры за счет сальника;

Натяжные – контролирует регулировку водяной струи снизу арматуры за счет гайки.

В зависимости от обогрева корпуса:с обогревом;
без обогрева.

В зависимости от технических показателей различают такие вентили:
Т-образный – регулировочная ручка может быть в 4-х положениях;

Г-образный – ручка регулировки имеет два режима, включая угол поворота на 180 градусов.

От механизма контроля устройства:
Ручной – поводит соединение потоков воды в приблизительных пропорциях, дешевый, выглядит как стандартный шаровой вентиль;

Электропривод – для работы используется дополнительное оборудование двигатель либо магнитный способ, существует возможность получить удар от тока;

Пневмопривод – самый оптимальный для использования вариант. Важно! С электроприводом можно с легкостью сбалансировать тепло так, чтобы уровень температуры в дальних от котла комнатах, был такой же, как и в ближних

Принцип работы

Трехходовой кран оборудован тремя патрубками для подключения линий. Между ними устанавливается вентиль регулирующий подачу воды в два из трех ответвлений. В зависимости от ориентации крана и его подключения он выполняет две функции:

• смешивание двух потоков теплоносителя на один выход;
• разделение с одной линии на две выходные.

Трехходовой кран, как и четырехходовой, не осуществляет перекрытие каналов, подведенных к нему, а только перенаправляет жидкость от входа к одному из выходов. Единовременно может быть закрыт только один из выходов, либо частично перекрыты оба.

В самом простом варианте радиаторы напрямую подключаются к котлу, последовательно или параллельно. Настраивать отдельно каждый радиатор по тепловой мощности нельзя, допустимо только регулировать температуру теплоносителя в котле.

Чтобы все-таки регулировать отдельно каждую батарею, можно вставить байпас параллельно радиатору и после него регулирующий кран игольчатого типа, с помощью которого контролировать количество теплоносителя, проходящего через него.

Байпас при этом нужен для сохранения общего сопротивления всей системы, чтобы не нарушать работу циркуляционного насоса. Однако такой подход весьма накладно реализовывать и сложно эксплуатировать.

Трехходовой клапан фактически совмещает точку подключения байпаса и регулирующей арматуры, делая подключение компактным и легким в управлении. Кроме этого за счет плавной регулировки легче добиться целевой температуры в ограниченном контуре, содержащем один или два радиатора в конкретном помещении.

Если ограничить часть тока теплоносителя от котла и дополнить его обраткой, водой, возвращающейся от радиатора к котлу, то снижается температура обогрева. Котел при этом продолжает работать в прежнем режиме, поддерживая установленный нагрев воды, скорость обращения воды в нем не снижается, зато уменьшается потребление топлива.

Если используется один циркуляционный насос на всю систему отопления, то он располагается со стороны котла по отношению к включению трехходового клапана. Устанавливают его на обратном входе котла, по которому поступает уже остывшая вода от радиаторов, выступая в роли разделителя потока.

По входу к нему подается горячий теплоноситель от котла, в зависимости от настройки клапана поток разделяется на две части. Часть воды идет к радиатору, а часть сразу же сбрасывается в обратный ход. Когда нужна максимальная тепловая мощность клапан переводят в крайнее положение, при котором соединены вход и выход, ведущий к радиаторам.

Если обогрев не нужен, то весь объем теплоносителя поступает по байпасу в обратку, котел работает только на поддержание температуры в отсутствие реальной теплоотдачи

Недостаток такого подключения – сложная балансировка отопления, чтобы в каждое ответвление и к каждому радиатору поступало одно и то же количество теплоносителя, кроме того при последовательном подключении к крайним радиаторам доходит уже остывшая вода.

Для теплого пола

В многоконтурных системах проще всего разрешить проблему с неравномерным распределением тепла – использование коллекторной группы с циркуляциями насосами на каждом отдельном контуре

Это особенно важно в домах с двумя и более этажами
и большим числом радиаторов или при наличии теплого пола

Трехходовой клапан при этом работает на смешивание двух потоков. По одному вводу подключается линия от котла, а по второму от трубы обратки. Смешиваясь, вода поступает на выход, подсоединенный к теплообменнику.

Такая схема подключения особенно актуальна при подключении теплого пола

Она дает возможность ограничить максимальную температуру воды в контуре, что особенно важно, учитывая максимально допустимое значение в 35ºС при температуре теплоносителя от котла в 60ºС и выше

Циркуляция воды в трубах теплого пола постоянно поддерживается, что необходимо для равномерного нагрева без перекосов. Фактически горячая вода от котла поступает лишь для подогрева остывающего теплоносителя в контуре теплого пола, а излишек сбрасывается обратно к котлу.

Таким образом, даже в высокотемпературном отоплении, где котел греет воду до 75-90ºС, есть возможность обустроить теплые полы с нагревом 28-31ºС.

Особенности конструкции

В отличие от двухходовых устройств конструкция трехходового клапана отличается наличием трех патрубков. Перечень основных деталей клапана включает:

• прочный и надежный корпус;
• крышку, которая фиксируется с помощью фланцев и крепежа;
• узел, предназначенный для регулирования, и состоящий из плунжера и двух седел;
• мембранный/электрический исполнительный механизм;
• шток, обеспечивающий соединение исполнительного механизма и узла для регулировки потоков.

Рабочий узел изготавливают из стали разных марок, а крышку и корпус — из углеродистой, легированной и нержавеющей стали. Герметичность соединений по отношению к окружающей среде достигается благодаря прокладкам и сальниковому уплотнению.

Трехходовые клапаны с фланцевым соединением отличаются следующими преимуществами:

• Высокими показателями герметичности. Чтобы исключить протечки в местах крепления с трубопроводом, используют прокладки из синтетической резины, фторопласта и других материалов.
• Простотой установки. Благодаря конструкции крепежных элементов при монтаже клапанов для регулировки перемещаемой среды не требуется сложного технологического оборудования.

Повышенный расход металла, который наблюдается при изготовлении фланцевых клапанов и способствует увеличению стоимости, компенсируется за счет продолжительного срока службы и ремонтопригодности. Наличие фланцев предусматривает многократный демонтаж и установку при проведении ремонтных и профилактических работ. Для поддержания герметичности соединений следует обеспечить своевременное подтягивание стыков устройств, используемых для регулировки потоков.

Трехходовой кран для отопления

Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.

Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.

Крана трехходовый — принцип работы

Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране.
При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.

Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.

При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.

Типы трехходовых кранов в системах отопления

В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя. Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.

Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.

От трехходового крана к трехходовому клапану

Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.

Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.

В зависимости от принципа действия различают 2 вида трехходовых клапанов отопления:

Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.

Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д

Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления. Иными словами, система отопления с трехходовым клапаном никогда не разморозится

Иными словами, система отопления с трехходовым клапаном никогда не разморозится.

Виды трехходовых клапанов и особенности их работы

Прежде всего трехходовые термоклапаны классифицируются по назначению на разделительные и смесительные:

• У смесительного клапана 2 направления работают на подачу теплоносителя разных температур (горячей и холодной), а 1 направление выводит уже смешанный поток жидкости. Настойка нужных температурных параметров осуществляется регулировкой температуры и пропорций подаваемых потоков.
• У распределительного термоклапана 1 патрубок подает теплоноситель, а 2 других его делят между собой и распределяют в разных направлениях.

По способу управления трехходовые термоклапаны бывают автономными, ручными, термостатическими и электрическими. Два последних, как правило, работают в автоматическом режиме.

Простые автономные модели снабжены установленным внутрь корпуса термостатическим элементом с уже заданной в заводских условиях температурой теплоносителя на выходе. Это значение остается постоянным на протяжении всего срока службы.

Автономный смесительный трехходовой клапан
Плюсы	Минусы
Низкая цена	Необходимость подбора клапана под температурный режим обратки теплогенератора
Контроль температурного режима теплоносителя	Нельзя изменить установленный заводом-изготовителем температурный режим

Для ручного управления шток снабжается вентилем или поворотной ручкой и панелью управления с отметками, в соответствии с которыми регулируется тепловой режим.

Смесительный трехходовой клапан ручного управления
Плюсы	Минусы
Относительно низкая цена	Необходимость постоянного контроля со стороны человека, как следствие, затяжной характер реагирования на изменения условий окружающей среды
Контроль температурного режима теплоносителя
Возможность изменения температурного режима в процессе эксплуатации	Неравномерное прогревание отопительного контура

Трехходовой термостатический клапан с терморегулятором оборудован термостатом, наполненным жидкой или газовой средой, реагирующей на малейшие колебания температуры теплоносителя.

Как только теплоноситель нагревается до заданной температуры, за счет расширения реагента автоматически активизируется поршневая система термоклапана и перекрывается патрубок с горячим потокам.

Трехходовые клапаны с терморегулятором могут быть механическими и электронными. Достоинство механических моделей в их абсолютной автономности. Электронные же требуют подключения к сети электропитания или питаются от батареек.

Однако этот недостаток сглаживается полной автоматизацией процесса, удобством настройки и расширенным функционалом – автоматическое изменение температурного режима по времени суток, дням недели и пр.

Смесительный трехходовой клапан с терморегулятором
Плюсы	Минусы
Автоматический контроль температурного режима теплоносителя	Высокая цена
Возможность изменить температурный режим	Требуется предельно четкая настройка, ошибки в выставленных параметрах дают небольшую погрешность в работе системы
Равномерное прогревание отопительного контура

Трехходовые термоклапаны с электроприводом управляются за счет электронного блока управления, работающего на сервоприводе. Выход температурного режима теплоносителя за пределы установленных значений фиксируется установленным в модуль термостатом, который сигнализирует об этом контроллеру. Тот передает команду на привод, регулируя поток холодного или горячего теплоносителя в системе.

При этом ни один из патрубков полностью, как правило, не перекрывается, а регулируется лишь объем подаваемого охлажденного и горячего теплоносителя.

Смесительный трехходовой клапан с электроприводом
Плюсы	Минусы
Автоматический контроль температурного режима теплоносителя	Высокая цена
Возможность изменения температурного режима	Повышенный расход электроэнергии
Точная регулировка температуры потока теплоносителя	Увеличенный расход теплоносителя
Равномерное прогревание отопительного контура

Трехходовой вентиль для защиты котла

Как работает трехходовой клапан в системе безопасности твердотопливного котельного агрегата? В процессе разогрева важно не допустить контакта холодного теплоносителя с рубашкой котла, иначе на стенках внутри котла образуется конденсат, способный сократить срок его службы или вывести отопительное оборудование из строя

Для этого монтируется первичный контур циркуляции, по которому перемещается постепенно нагревающийся теплоноситель. Работа трехходового крана заключается в том, что он перекрывает трубу, по которой обратка из отопительного контура дома попадает в работающий котел, пока температура воды в котле не достигнет 40-50°С (точное значение задается на термоэлементе вентиля). Когда теплоноситель достаточно нагреется, шток плавно открывает дорогу обратке.

В этом случае клапан в системе отопления подключается по следующей схеме: он монтируется на трубу обратки и должен быть обращен полностью перекрывающейся стороной в противоположную от котла сторону. Циркуляционный насос ставится между вентилем и котлом. К свободному патрубку трехходового вентиля подсоединяется байпас, который формирует первичный контур циркуляции.

Заключение

Регулировка температуры теплоносителя при помощи трехходовых вентилей – единственно возможное решение.

Трехходовой клапан на системе отопления должны подбирать и устанавливать профессионалы, поскольку от правильного выбора и монтажа зависит работоспособность всей системы отопления.

Твердотопливный котел довольно сложно устроен, имеет множество разных деталей, узлов. Клапан отвечает за функции смесителя для регулирования температуры , за счет которых воздух в трубах нагревается равномерно и быстро. Без крана невозможен равномерный нагрев, температура в комнатах будет сильно разниться.

Трехходовой клапан подходит для всех типов котлов к газовым и твердотопливным моделям. Отличаться кран может только по размерам, по конфигурации, независимо от марки он стандартен.

Теплоносителем служит водопроводная вода, всегда имеется в наличии, при эксплуатации не возникает серьезных проблем. Материалом клапана является нержавейка, либо бронза. Изделие может быть полимерным, но пока не нашло своего массового распространения.

Кран имеет 3 отверстия:
одно входное и два на выходе, внутри находится привод, регулирующий поступление потоков для достижения оптимальной температуры.

Принцип действия устройства в любых моделях стандартен — смешивается холодная вода с горячей до нужной температуры, вода следует от патрубка к патрубку до тех пор, пока ее температура не будет соответствовать заданным параметрам. Далее, привод открывает поток из третьего патрубка, вода, в котором уже течет нагретая.

Работает он автономно, не нуждается в участии человека, от него требуется только проверять его работу.

Плюсы устройства:

1. Долговечен.

2. Прост в установке.

3. Функционален.

4. Практичен.

5. Регулируем.


Среди недостатков отмечается:

1. Непредназначенность
   клапана к грязным средам.
2. Высокая стоимость
   устройства.

Установка клапана своими руками

В установке трехходового термосмесительного клапана своими руками надо учитывать схему вашего котла и теплообеспечения в доме. Четко выполнять все инструкции и пункты подключения. Также внимательно ознакомиться со схемой основных узлов. К узлам относятся все агрегаты, которые устанавливаются около нашего котла для телообеспечения дома.

1. Устанавливаем насос на обратке. Если он будет стоять на подаче из котла, то быстро испортится.
2. Необходимо подключение , который также можно сделать своими руками, он предохранит весь узел подключения воды от перегрева.
3. В системе естественной циркуляции теплоносителя труба подачи холодной воды подключается к входному патрубку котла (обычно внизу). Труба горячей воды – к котлу сверху (как показано на схеме). Надо учесть, что труба горячего теплоносителя должна быть сделана из хорошей стали, меди, чугуна или бисплава, так как температура воды может нагреваться до 100-105 градусов Цельсия.
4. Подключение расширительного бака (или на обратке, или на выходе – роли не играет, см. по схеме) служит своеобразным предохранителем и буфером в нашем узле.
5. Подключение к предохранительной группе безопасности: к манометру, показывающему давление в котле; к аварийному клапану сброса давления; автоматическому предохранительному воздухоотводчику. Эти предохранительные приборы ставятся на выходе из котла, чтобы контролировать нагретый теплоноситель (см. схему).
6. Установка и подключение по схеме теплового аккумулятора.
7. После него – подключение трехходового смесительного клапана строго в соответствии со схемой, именно он будет перемешивать горячую воду из теплоаккумулятора с холодной из обратки.

Если вы через поиск добрались до этой статьи, то наверняка уже что-то слышали о смесительной трубопроводной арматуре, применяющейся в системах отопления частных домов и квартир. Так что без долгих предисловий предлагаем обсудить 3 вопроса: как работает термостатический трехходовой клапан, где его нужно устанавливать и как правильно подобрать, чтобы не тратить лишних денег.

Задача любого 3-ходового вентиля – подать в магистраль воду требуемой температуры путем смешивания либо разделения 2 потоков. Соответственно, элемент оснащен тремя выходами, один из которых всегда открыт, а два других полностью или частично перекрываются в процессе работы. Отсюда и название крана – трехходовой (иногда еще говорят «трехходовый», что не есть правильно).

По способу приготовления теплоносителя нужной температуры термостатические клапаны делятся на 2 группы, изображенные на фото:

1. Смесительные. В них подается 2 потока воды – горячий и охлажденный (входы обозначают буквами «А» и «В»), а из третьего патрубка (маркировка «АВ») идет смесь установленной температуры. На латунном корпусе стоит метка в виде сходящейся с двух направлений стрелочки.
2. Разделительные или распределительные. Поступающий теплоноситель делится на 2 потока регулируемой величины. Маркировка на корпусе – 2 расходящиеся стрелки либо буквы «А», «В» на выходных патрубках и «АВ» на входе.

По принципу действия трехходовые краны тоже делятся на два типа – седельные и шаровые. Устройство первых похоже на обычные водопроводные вентили, только вместо резьбового штока используется нажимной. На нем закреплена тарелка, движущаяся между двумя седлами и перекрывающая 2 прохода поочередно. Нажатие на шток осуществляется тремя способами:

• встроенным термоэлементом
• термоголовкой с выносным температурным датчиком
• сервоприводом.

Шаровые термосмесительные клапаны работают по принципу таких же кранов, только с тремя выходами. Управляются вручную или от электропривода, вращающего шток по команде автоматики. Элементы являются полнопроходными и отличаются высокой пропускной способностью, а значит, меньшим гидравлическим сопротивлением. Недостаток – зависимость от напряжения в электросети и необходимость установки блока бесперебойного питания (ИБП).

Как выбрать трехходовой клапан терморегулятором

Существует несколько критериев выбора:

• по способу регулировки температуры;
• по пропускной способности;
• по материалу.

По способу регулирования температуры

Есть ручные трехходовые клапаны:

Шток подсоединён к ручке или вентилю, которые выставляют на отметки, задающие температуру. Самый дешёвый и надёжный вариант, но сам реагировать на меняющуюся внешнюю среду не может, необходимо вмешательство человека.

В термостатических клапанах за регулировку t отвечает встроенный терморегулятор.

Его настраивают, далее он сам связывает положение штока с температурой проходящего потока. Принцип действия основан на специальной жидкости или газе, меняющих объём при малейшем изменении температуры. При повышении последней они увеличивают размеры и толкают шток.

Термостатические клапаны делятся на механические и электронные. Два их главных преимущества перед ручными клапанами: автоматическое отслеживание установленнойtи одинаковая прогретость воды во всей системе. Но гораздо дороже.

Самые точные регуляторы – электронные, с электроприводом. От термостата сигнал попадает на контроллер, который двигает шток по вертикали.

Материал изготовления

Силуминовые устройства лучше исключить из рассмотрения, слишком материал (низкопрочный сплав алюминия с кремнием) плох.

Чёрная сталь — изделия из неё отличаются прочностью и не дороги, но ржавеют. А хромированные или никелированные – значительно дороже. То же и с нержавейкой.

Чугун — прочный, по сути вечный, не боится коррозии, но хрупкий, может треснуть от резкого перепада температур. Область применения – с твёрдотопливными котлами.

Латунь и бронза — тоже всем хороши, но к промышленным условиям (tдо 200С) не подходят. Зато для бытовых нужд подходят лучше остальных. В основном используется латунь, так как бронза дороже.

Пропускная способность

У клапана она должна немного превосходить расчётную способность общей системы отопления. При прохождении через контур 2 м3/час нужен клапан на 2,5 м3/час. Но влияет и состояние клапана – насколько он открыт или закрыт. Идеальной считается стократная разница потоков при этом. Но достаточно отношений 50:1 и даже 30:1.

Функциональные особенности

Аналогом является двухходовой клапан. Тоже считается запорной арматурой. Но трехходовой работает принципиально иначе. Постоянный поток  не перекрывается полностью.

А вот с переменным потоком это вполне возможно. Благодаря таким особенностям и возможно регулировать расход/давление.

Из двух двухходовых клапанов можно получить один трёхходовой, если соединить их реверсно, то есть при закрытии одного должен открываться другой.

Разновидности кранов

По методу распределения теплового носителя в системе различают два типа кранов:

1. Запорные. Механизм предназначен для переключения перемещения рабочей массы из одной трубы в другую посредством шарового элемента. По внешнему виду изделие схоже с обычным вентилем, но с одним различием – имеет вспомогательный выход. Слабой стороной данного вида является отсутствие возможности плавной регулировки потока тепловой жидкости.
2. Регулирующие. Затвором служит шток, изменение положения которого позволяет регулировать подачу рабочей среды в сеть. Перемещение теплоносителя осуществляется электроприводом, который управляется автоматическим датчиком температуры. Кроме того, используются краны с ручным регулированием температуры массы, однако он менее эффективен.

В зависимости от назначения устройства вентили разделяют:

1. Смесительный. Служит для поддержания температуры тепловой массы в определенных частях сети посредством смешивания. Изделие оснащено двумя входными отверстиями, которые пропускают горячую и холодную среду и одним выходным, через него разбавленная масса оптимальной температуры поступает прямо в сеть отопления.
2. Разделительный. Механизм используется для регулировки объема тепловой жидкости в различных элементах отопительной сети. Выполняет перенаправление потока массы из одной системы трубопровода в другую. Наличие одного входа и двух выходов дают возможность разделять рабочую среду, которая поступает в систему, на два потока.

По типу проточной части корпуса вентили бывают:

1. Пробно-спускные. Монтаж выполняется на различных установках и емкостях. Они оснащены спусковым и присоединительным переходниками.
2. Полнопроходные. Устанавливаются на трубопровод и имеют пару присоединительных переходников.

В зависимости от способа размещения затвора:

1. Натяжные. Пробка к поверхности корпуса прислоняется посредством гайки.
2. Сальниковые. Прижимание затвора выполняется с помощью уплотнительной крышки через набивку.

По типу исполнения изделия различают:

По способу монтажа существуют краны:

1. Для использования с муфтой.
2. Под сварку.
3. Для фиксации с фланцем.

В бытовых условиях чаще всего используются вентили с муфтой, это обусловлено простотой, как монтажа, так и демонтажа. По типу муфты устройство оснащено внутренней или внешней резьбой.

Соединение резьбой требует обязательного уплотнения льняным волокном, паклей или специальной герметизирующей лентой путем наматывания его на резьбу трубы слоем до 1 мм. Это обеспечит непроницаемость обвязки и отсутствие протеканий. Кран следует устанавливать на резьбу трубы минимум на 5 полных витков.

Под сварку трехходовой вентиль устанавливается на трубопроводах с повышенным уровнем безопасности. Такой способ соединения позволяет выдерживать очень высокое рабочее давление. Кроме того, сварочное соединение применяется при установке магистралей подземным методом.

Контроль над работой запорной арматуры и регулировка температурного режима тепловой массы производится посредством:

1. Автоматизированной электромеханической системой. В качестве электропривода может выступать вспомогательный механизм с электрическим двигателем или электромагнит.
2. Пневматического исполнительного модуля. Считается наименее опасным в эксплуатации, так как отсутствует риск поражения электрическим током.
3. Ручного способа. Применяя данный метод можно смешивать рабочую среду только в приблизительных соотношениях. В бытовых условиях считается наиболее подходящим и недорогим вариантом.

Для точной регулировки потоков теплоносителя применяются специальные устройства, посредством которых остывшая среда смешивается из обратной трубы в подающую трубу. Расход тепловой массы при этом остается постоянным, а температурный режим регулируется до оптимального уровня.

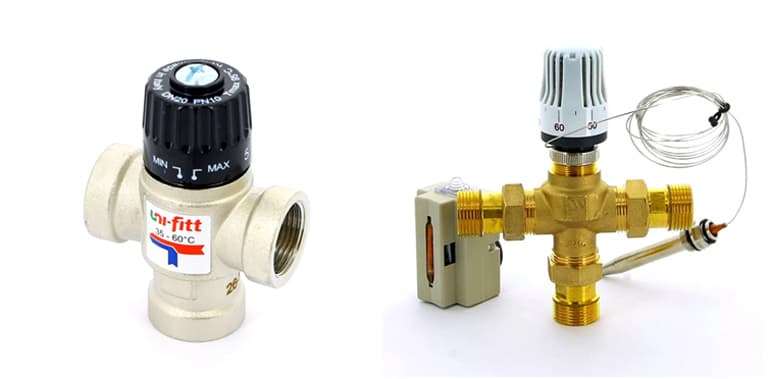

Разновидности трехходовых кранов

Установка трехходового клапана в системе отопления

Термостатический смеситель устанавливают в систему отопления в смесительном узле при одно – или многоконтурном распределении тепла. Таких контуров может быть несколько. Принципиальная схема не изменится. Добавятся лишь новые элементы.

Например, смесительный узел. Наличие дополнительного контура распределения теплоносителя является его главной отличительной особенностью. Зачем он нужен? Для подключения дополнительных теплопотребителей. Например, теплого пола.

При выполнении монтажных работ по установке клапана необходимо помнить, что он устанавливается перед насосом системы. От соблюдения этого требования зависит работоспособность всей системы.

Во время врезания клапана нужно следить, чтобы в него не попали отходы сварки (шлак, капли расплавленного металла). Так же необходимо предусмотреть возможность легкого снятия клапана в процессе его эксплуатации. Такое действие понадобится при периодической проверке его работоспособности.

Выбор

Чтобы правильно выбрать клапан нужно учитывать очень много различных нюансов.

• В первую очередь:
• количество контуров в отопительной системе;
• конструктивная особенность управления клапаном;
• диаметр входного патрубка;
• пропускная способность трубопроводов системы отопления;
• материал, из которого изготовлен клапан.

С количеством контуров системы отопления легко разобраться самостоятельно. С остальными моментами выбора все обстоит намного сложнее. Чтобы узнать, как устроен и работает трехходовой клапан, достаточно вникнуть в этот вопрос.

А для того, чтобы правильно определить даже его размеры, необходимо иметь понятие в термодинамике.

По своей сути 3-ходовой клапан является вентилем с термостатической головкой. При автоматизированном приводе управления он в состоянии распределять потоки горячей воды в нужном направлении и в необходимом количестве.

Вентили с подобной задачей справиться не в состоянии, что говорит о необходимости наличия трехходового клапана в системе отопления. Используя клапан в системе отпадает необходимость придумывать какой-то выносной пульт управления ею. Все делается без участия человека.
