Водяной тёплый пол своими руками, видео и описание процесса

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

• Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.

• Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

К каким последствиям могут привести ошибки при монтаже ВТП

При укладке труб важно следить, чтобы они располагались строго параллельно полу. Если перепад высоты между началом и концом трубы будет больше половины ее диаметра, это приведет к образованию воздушных пробок, которые затруднят циркуляцию теплоносителя и заметно снизят эффективность отопления

Трубы должны располагаться строго горизонтально

Каждый контур циркуляции должен быть выполнен из цельного отрезка трубы, соединения в контуре должны быть только с коллекторной группой. Соединение двух отрезков трубы в одном контуре и заливка этого соединения в стяжку крайне нежелательны. Это сильно повышает возможность утечки теплоносителя, и в несколько раз снижает надежность всей системы.

Контур должен быть цельным

Перед заливкой стяжки важно провести гидравлические испытания всей системы повышенным давлением при рабочей температуре теплоносителя. Давление должно оставаться неизменным в течение суток, важно убедиться в отсутствии утечек

После заливки стяжки найти место утечки будет крайне сложно.

Все испытания проводят до заливки стяжки

Заливка стяжки производится при заполненном контуре с температурой теплоносителя не более 25 градусов. Несоблюдение этого правила может привести к деформации труб, образованию воздушных пробок и неравномерному застыванию стяжки, что приведет к ухудшению нагрева.

Запускать систему с рабочей температурой разрешается не ранее, чем через 28 дней после заливки стяжки. Нагрев на более ранних сроках приведет к образованию пустот внутри стяжки, что в несколько раз снизит эффективность работы теплого пола.

После заливки стяжки пользоваться теплым полом можно через 28 дней

Пирог теплого пола

Пирог тёплого пола

Состав многослойной конструкции зависит от типа основания пола. Обычно это бетонная плита или деревянное перекрытие, но основанием пола может служить и грунт.

В состав пирога на бетонном основании входит:

• гидроизоляция
• демпферная лента по периметру помещения и вокруг всех конструкций
• плитный утеплитель
• фольгированный материал, отражающий тепло (может отсутствовать)
• армирующая сетка для крепления труб (может отсутствовать)
• отопительный контур
• стяжка
• чистовое покрытие

Если основанием служит грунт, то требуется уложить и тщательно утрамбовать:

• слой насыпного грунта 15 см
• слой щебня 10 см
• слой песка 5 см

Затем заливается черновая стяжка, после чего можно монтировать теплый пол по той же схеме, что и в случае с бетонным основанием.

Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

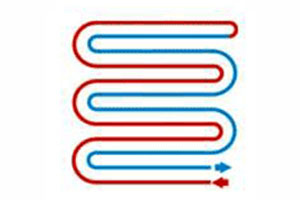

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Вводный видео урок по подготовке пола своими руками

Подготовка необходимых материалов

Приступая к непосредственному процессу монтажа, необходимо решить следующие вопросы:

• Расчет показателей системы
• Выбор труб
• Вариант монтажа

Расчет показателей системы

Прежде чем идти по магазинам и рынкам за приобретением всего необходимого, требуется произвести расчеты. На литке бумаги отображаются отопительные контуры, чтобы наверняка определиться с расположением труб. При этом нужно следовать ряду правил:

• Если выбраны трубы 20 мм, максимальная длина контура — не более 120 м, 16 мм – до сотни метров
• Если качественно утеплить половую поверхность, оптимальным шагом, с которым укладываются трубы, считается интервал в 15 см. В частных домах, на первом этаже и в холодную зиму, его можно сократить до 8-12 см
• Разница между контурами обязана быть не более 15 см, следовательно, они делаются примерно равными между собой
• Не рекомендуется укладывать трубы в тех точках, над которыми будут располагаться сантехника или мебель

Расчет контура теплового водяного пола – задача непростая. Помимо труб и расположения мебели во внимания принимаются мощность отопительной системы, тепловые потери и т. д.

Выбор труб

Укладываться тёплый водяной пол своими руками может с использованием одного из трех видов труб:

• Медь – самые дорогостоящие модели, которые должны дополнительно укрываться защитным слоем, иначе раствор будет оказывать пагубное щелочное воздействие
• Металлопластик – недорогие и качественные трубы, которые могут стабильно удерживать свою форму и просты в монтаже
• Сшитый полиэтилен – они легко ремонтируются и не боятся промерзания, однако при повышении температуры теплоносителя быстро выпрямляются

Смотрите подробный обзор — инструкцию по выбору и укладке труб для водяного пола

Варианты монтажа

Обустраивать водяной теплый пол можно одним из трех следующих способов:

1. Укладка в желоба из древесины или алюминия – оптимальный вариант для деревянного дома
2. Укладка непосредственно в стяжку из бетона
3. Укладка в пазы специально предназначенных полистирольных плит с последующим обустройством цементной стяжки

10 важных советов по укладке электрического пола

1. Нельзя резать двужильные кабели. При этом они полностью выходят из строя. Поэтому при выборе длины материала необходимо учитывать, что уменьшить её впоследствии будет уже невозможно.
2. При выборе кабеля необходимо ориентироваться не на общую площадь помещения, а на поверхность, на которой будет укладываться тёплый пол, исключая зоны, в которых установлена сантехника, стационарная бытовая техника, мебель.
3. Нельзя включать кабель до того, как полностью высохнет клеевой раствор и стяжка, это может вывести его из строя.
4. Не допускается укладка кабеля на необеспыленную поверхность. Для очистки лучше всего подойдёт промышленный пылесос.
5. Не рекомендуется ходить в обуви с твёрдой подошвой по нагревательным элементам, это может привести к повреждению изоляционного слоя.
6. Не стоит замуровывать термодатчик в раствор. Его поломка иногда случается, поэтому при монтаже в гофротрубе извлечь устройство можно будет легко и без каких-либо сложностей.
7. Перед укладкой стяжки поверх кабелей и напольного покрытия полезно будет зарисовать схему укладки электрического теплого пола с указанием расстояний до стен, мебели, других ориентиров. Если в будущем, к примеру, потребуется просверлить пол для установки сантехники, такая схема всегда пригодится.
8. Не стоит пренебрегать процедурой измерения сопротивления, его соответствие паспортным данным позволит судить об исправности нагревательного элемента.
9. Воздушные карманы, расположенные вокруг греющего кабеля, могут привести к локальному перегреву проводника и существенному сокращению срока его службы.
10. Сразу после окончания процесса монтажа нельзя включать тёплый пол даже для проверки его работы (а особенно для скорейшего высыхания стяжки). Практически всегда при этом происходит повреждение греющего кабеля.

Стяжка

ВАЖНО: верхний слой стяжки заливают только при заполненном контуре. Но перед этим, металлические трубы заземляют, и закрывают толстой полиэтиленовой плёнкой

Это важное условие, для предотвращения коррозии вследствие электрохимических взаимодействий материалов.

Вопрос армирования можно решить двумя способами. Первый – положить сверху трубы кладочную сетку. Но при таком варианте, возможно появление трещин в следствии усадки.

Другой способ – дисперсное армирование фиброй. При заливке водяных тёплых полов, лучше всего подходит стальная фибра. Добавленная в количестве 1 кг/м3 раствора, она равномерно распределится по всему объёму и качественно повысит прочность застывшего бетона. Полипропиленовая фибра, для верхнего слоя стяжки подходит гораздо меньше, ибо прочностные характеристики стали и полипропилена даже не конкурируют друг с другом.

Устанавливают маяки и замешивают раствор по вышеизложенной рецептуре. Толщина стяжки должна быть не менее 4 см над поверхностью трубы. Учитывая, что ø трубы 16 мм, общая толщина будет достигать 6 см. Время созревания такого слоя цементной стяжки – 1,5 месяца

ВАЖНО: Ускорять процесс включая подогрев пола – недопустимо! Это сложная химическая реакция образования «цементного камня», которая происходит при наличии воды. А нагрев вызовет её испарение

Ускорить созревание стяжки можно при включении в рецептуру специальных добавок. Некоторые из них вызывают полную гидратацию цементу уже через 7 суток. И кроме этого значительно уменьшают усадку.

Определить готовность стяжки можно, если положить на поверхность рулон туалетной бумаги, и накрыть его кастрюлей. Если процесс созревания окончился, то на утро бумага будет сухая.

Какие трубы предпочтительней

Трубы для такой системы чаще выбирают полипропиленовые или полиэтиленовые. Полипропиленовые при нагреве существенно расширяются, поэтому их лучше брать с армированием стекловолокном.

Полиэтиленовые трубы расширяются меньше, поэтому их и выбирают чаще. Подойдут диаметром 16-20 мм.

Главное, чтобы труба выдерживала нагрев до 95 градусов и давление в 10 Бар.

Другие параметры (кислородная защита, дополнительные слои) необязательны. В небольших помещениях подойдут металлопластиковые трубы. При их выборе, отдайте предпочтение бесшовным или таким, где нету шва «внахлест». Их можно сгибать много раз, не боясь заломов.

Способы укладки

Самые распространенные способы укладки:

Если трубы уложить «змейкой», то полы от внешних стен будут теплее, а к внутренним нагрев будет уменьшаться.

Чтобы использовать этот способ укладки нужна определенная сноровка, знания и умения.

Часто не получается согнуть трубу для небольшого шага (особенно если труба не самая тонкая в диаметре) и приходится делать шаг больше, чем может бы хотелось или необходимо. Сделать кольца на концах петли тоже очень сложно.

Двойная змейка

Этим способом можно добиться, чтобы разница температур на поверхности стала меньше, но монтаж такой же трудоемкий.

Змейкой не удобно укладывать трубы в санузле, где нужно обходить унитаз, биде и т. д .

Вести нужно, оставляя широкий промежуток между трубами, а затем по нему от центра трубу возвращают к наружному периметру комнаты.

Этот способ среди многих специалистов считается самым надежным и легким в монтаже.

А пользователям он дает ровное распределение тепла и, следовательно, комфорт.

Если нужно усилить утепление каких — то зон, можно трубы укладывать спиралью, в нужной зоне уменьшить шаг, а дальше — обычным расчетным шагом.

Способ укладки может зависит и от «геометрии» помещения: в вытянутой, узкой комнате лучше применить «змейку», а в маленькой квадратной подойдет — «спираль».

Способы можно совмещать.

Верный шаг

От шага укладки (расстояния между трубами) зависит тепловая нагрузка, которую сможет обеспечить система и насколько равномерно теплой будет поверхность.

Шаг выбирают разный: самый маленький — 50 мм, самый большой допускается — 600 мм. Часто применяют шаг в 150, 200 и 300 мм. От стен нужно отступать на 8-10 см. Может быть укладка с переменным и постоянным шагами.

• Когда отопительная нагрузка меньше 50 Вт/м², можно применить укладку с постоянным шагом 300 мм.
• Когда отопительная нагрузка высокая (более 80 Вт/м²), тогда и шаг укладки может быть 150 мм.

Часто применяется переменный шаг, когда по краям помещения (вдоль наружных стен, где холоднее всего) шаг укладки меньше, а внутри помещений — больше.

При укладке водяного теплого пола под плитку, часто рекомендуют трубы распределять не реже 15 см. Иначе участки между ними могут не достаточно прогреваться и может проявится «тепловая зебра». Чередование полос будет четко чувствоваться под ногами.
