Сборка металлических лесов

Металлические строительные леса гораздо прочнее деревянных и имеют более длительный срок службы. Однако их изготовление занимает больше времени и трудовых затрат. Для расчета материалов и размера обычно используется схема строительных лесов. Многоярусные леса производятся из алюминия, небольшие конструкции – из стали. Сталь, в отличие от алюминия, больше пригодна к самостоятельному обустройству лесов. Чтобы возвести металлические леса своими руками, мастеру потребуется:

• круглая труба диаметром 15 мм – основа будущих распорок;
• профильная труба диаметром 30 мм – необходима для производства стоек;
• профильная труба диаметром 25 – из нее изготавливают соединительные перемычки;
• крепежные материалы для металла;
• «болгарка» – ею шлифуют углы и пилят трубы;
• дрель и сверла.

Подготовка распорок

Монтаж металлических лесов начинается с подготовки распорок. 15-милиметровую трубу разрезают на два фрагмента по 2 метра. Их концы сплющивают. На каждом конце «болгаркой» делаются два продольных надпила не больше 2 см.

Затем 30-милиметровую трубу разрезают на фрагменты по 1,5 м (высоту одного пролета лесов). Затем от этой же трубы отрезают куски по 0,70 м, предназначенные для перемычек между стойками пролета. Перемычки устанавливаются в 35 см друг от друга. Размеры всех фрагментов тщательно перепроверяют. После окончания всех работ конструкцию сваривают в единое целое с помощью сварочного аппарата.

Изготовление переходников

На дальнейшем этапе монтируются переходники между секциями. Для этого труба диаметром 25 мм нарезается на небольшие отрезки по 25 см, а труба диаметром 30 мм нарезается на еще более мелкие отрезки по 5 см, с их помощью будут фиксироваться перемычки. Отрезок в 25 см продевается в отрезок величиной 5 см до своего центра. Затем закрепляется сваркой или саморезами.

Для дальнейшей сборки лесов на торцах перемычек и в стойках проделываются отверстия для болтов. Перемычки надежно крепятся между стоек секции крест – накрест, с двух сторон. Далее, с помощью соединительных переходников, создается следующий этаж конструкции.

Сборка рамы

Рамные металлические леса способны выдержать давление 180-200 кг на кв.м. Они изготавливаются из стоек и рам. Такие леса разрешено возводить на большую высоту – до 45 метров. Перед монтажом металлической рамы в первую очередь определяются с расположением ярусов, лестниц и других элементов конструкции.

Сборка рамы начинается с того, что на подготовленном заранее участке откладываются отрезки по 3 м, на которые укладываются опорные доски. На этих досках закрепляются металлические опоры, составляющие основу начального яруса. После того, как опоры скреплены между собой железными стяжками, монтируется следующий этаж. На каждом этаже обустраивается рабочие поверхности из досок – настилы. Для подъема на них, леса оборудуются лестницами по бокам.

Монтаж секции

Перед обустройством лесов необходимо определиться с размером и расположением секций. При этом обязательно соблюсти три условия:

• ширина между стойками не больше 3 м;
• длина между стойками не больше 4 м;
• высота между этажами не больше 2 м.

Число секций зависит от размера стены. Лист настила закрепляют на стойках саморезами по металлу или струбцинами. Затем к стойкам приваривают горизонтальные направляющие (перемычки). На верхние концы стоек «надевают» обрезки трубы (переходники) и сваривают. Если используется тонкостенная труба, то при сборе ее концы и середину сплющивают, и в этих местах проделывают отверстия для крепежа.

Две диагональные планки стягиваются болтом по центру, затем их прикладывают к стойками и отмечают точки для будущих отверстий. Диагональные планки фиксируются на стойках болтами. Затем на концы труб приваривают подпятники – плоские металлические пластины. После чего конструкцию устанавливают в рабочее положение.

Изготовление настила

Настил для металлических лесов изготавливается по тому же принципу, что и на строительных лесах из дерева. Настилы производят из обрезных досок, толщиной 40-50 мм, также используют металлические листы.

Покраска лесов

Возводя леса своими руками, не каждый задумывается о необходимости их покраски. Это не обязательное условие для их эксплуатации. Однако слой краски защитит металл от коррозии, а дерево от намокания и гниения, что существенно увеличит срок годности строительных лесов.

Чем удобна вышка – тура?

Одним из основных вспомогательных приспособлений на любой строительной площадке является вышка – тура Она мобильна, её легко перемещать по мере выполнения работ на отдельных участках.

Собирать и демонтировать такие вышки можно буквально за 20 минут несколькими рабочими. Вышки имеют достаточно жёсткую конструкцию, что обеспечивает их надёжность и устойчивость.

Техническая характеристика вышки позволяет выполнять работы на большой высоте и быстро перемещаться на другой участок. Зачастую вышка – тур становится необходимым приспособлением в строительном деле.

Какие материалы можно использовать для изготовления вышки?

Тура, изготовленная кустарным способом, может иметь вид разборной и неразборной конструкции. Конечно, разборный вариант более удобен в эксплуатации. В разобранном виде её легко и компактно можно перевозить на разные строительные объекты.

Разборка и сборка не займёт много времени. А вышедшие из строя элементы конструкции и крепления легко заменить.

А Вы знаете, что такую вышку не сложно изготовить самостоятельно из остатков металлических элементов на стройке и не тратить средства на покупку вышки – туры заводского изготовления.

Для изготовления вышки потребуются следующие материалы:

• Для стоек вышки применимы профильные трубы диаметром не менее 30 мм.
• Для укосин жёсткости потребуется труба диаметром 15 мм. или уголок с шириной полки 30 мм.
• Для перемычек можно использовать стальную трубу диаметром 25 мм.
• Можно с одной стороны приспособить колёса, они обеспечат удобство перемещения вышки.

Порядок изготовления вышки — туры

Вначале из трубы диаметром 15 мм. нужно изготовить отрезки по 2 метра по количеству планируемых секционных площадок вышки. На каждую секцию понадобится по четыре таких отрезка. Концы этих труб сплющивают для удобства крепления на основные стойки вышки.

Следующим этапом будет подготовка стоек вышки. Для этого профильная 30 мм. труба режется на отрезки в 1,5 и 0,75 м. Малые отрезки пойдут на изготовление ног конструкции, а трубы длиной полтора метра будут ступеньками.

При изготовлении неразборной конструкции, все элементы надёжно свариваются электросваркой с тщательной проверкой качества швов. Расстояние между труб ступенек не должно превышать 30 см. В конечном результате к основным стойкам монтируются колёса.

Изготовление сборно-разборной вышки более сложный процесс и потребует специальных крепёжных узлов (зажимных хомутов или болтов). Кроме того, для крепления элементов конструкции болтами необходимо просверлить много отверстий в трубах.

Вышка тура, описание устройства.

Передвижная вышка представляет собой пространственную конструкцию башенного типа из плоских рам, имеющих три ступени.

Параллельные рамы устанавливаются в патрубки гантелей и образуют секцию. Для обеспечения жесткости самой конструкции секции соединяются между собой стяжками, которые крепятся на замках гантелей. Нижние секции устанавливаются на два основания, которые соединены между собой объемной диагональю.

Основания имеют четыре винтовых опоры и четыре колеса. Колеса служат для передвижения вышки. Винтовые опоры компенсируют неровности опорной поверхности. Вышка с помощью винтовых опор должна быть установлена так, чтобы колеса не касались опорной поверхности на 2 мм.

Вышка имеет комплект настилов, который состоит из двух типов – сплошного и с люком.

Для обеспечения устойчивости вышка может быть снабжена стабилизаторами, которые крепятся хомутами к основной конструкции вышки.

Вышка должна устанавливаться строго вертикально при помощи винтовых опор. Настил вышки должен иметь ровную поверхность.

Вышка может быть оборудована стабилизаторами для обеспечения ее наибольшей устойчивости. Если существует опасность опрокидывания ветровой нагрузкой или другими факторами, вышку требуется укрепить к зданию растяжками как можно ближе к верхнему ярусу. Необходимо выполнять требования СНиП Ш-4-80 «Техника безопасности в строительстве» и ГОСТ 24258-88.

Строительные леса своими руками. Пошаговая инструкция

Сборку лесов производят в несколько этапов:

Проектирование. На этой стадии нужно определиться, какие леса будут изготовлены (козлы, рамная конструкция, приставные («армянские») леса), какая высота и размеры.
Изготовление рам. Главные элементы лесов собираются в лежачем положении из четырех брусьев, для укрепления крепятся диагональные элементы.
Сборка каркаса. Подготовленные элементы ставят вертикально и скрепляют боковинами

На этом этапе важно тщательно проверить уровнем и отвесом все элементы, чтобы конструкция не была перекошенной.
Укладка настила, набивка дополнительных поперечин вместо лестницы. Если работа предусматривается на высоте более 3 м, лучше оснастить леса перилами.

Процесс сборки не представляет собой особых трудностей. Но на каждом этапе нужно делать все максимально тщательно, проверяя прочность каждого соединения и правильность установки всех элементов.

Виды строительных лесов

Хотя для изготовления лесов преимущественно используется металл или дерево они могут отличаться по способу крепления, а соответственно иметь в своей конструкции разные функциональные элементы. Так, рассмотрим основные типы лесов.

Клиновые

Составные элементы соединяются специальным клиновым фиксированием. Леса такой конструкции отличаются высокой надежностью. Они способны выдержать достаточно большие нагрузки. При этом они удобны в эксплуатации они быстро собираются и разбираются. Особенно актуально применения клиновых лесов при строительстве и подъеме тяжелых материалов и узлов.

Рамные

Основным элементом такой конструкции является жестко установленная рама. Преимущественно их используют для покрасочных или штукатурных работ. Рама в такой конструкции связана с горизонтальными стойками и диагональными связями благодаря узловым соединениям. Главное преимущество рамных лесов в их дешевизне. Для их строительства не потребуется больших вложений.

Штыревые

В этих лесах узлом соединения, как это очевидно из их названия, является штырь. Такой тип лесов пользуется большой популярностью у строителей, так как их очень легко собирать и разбирать непосредственно на строительной площадке. Нередко на сборку лесов уходит день, а то и два. В этом случае сборка штыревых лесов не займет много времени.

Хомутовые

Если объект, на котором проводятся ремонтные работы имеет сложную конфигурацию, то хомутовые леса являются отличным решением. Используемый метод крепления является профессиональным. А для их изготовления важную роль играют высота и размер рабочей зоны, расстояние между ярусами и шаг стоек. Все это подбирается индивидуально на каждом объекте.

Из досок

Предлагаем вам ознакомиться с простым руководством по изготовлению лесов из досок. Для этого следует выполнить несколько простых последовательных шагов:

• Параллельно друг к другу на ровной площадке раскладываете 4 стойки или доски. Их размер должен сразу соответствовать высоте лесов.
• Стойки между собой связываете горизонтальными перемычками, на которые позднее будет укладываться настил.
• Изготовленные 2 рамы поставьте горизонтально друг против друга, свяжите их диагонально и горизонтально досками, которые будут служить в качестве стяжек.
• На горизонтальные стяжки укладываете настил из досок и прикрепляете его к перемычкам саморезами.
• На стойки крепите перила и фиксируете лестницу.

При необходимости удлинить конструкцию лесов, между собой соединяете несколько подобных секций из досок. Набиваются доски на опорные стойки.

Особенности конструкции

При строительстве зданий, утеплении и облицовке фасадов очень часто возникает необходимость в проведении высотных работ. При помощи лестницы и стремянки выполнить их не всегда возможно. В этом случае используют леса-конверты, которые можно изготовить и своими руками. Работа эта несложная, тем не менее она требует учета ряда нюансов.

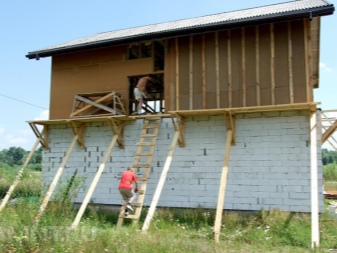

Армянские леса отличаются исключительной простотой и эффективностью. Основу составляют конверты – треугольные опорные конструкции, которые изготавливают из досок толщиной 40-50 мм. Каждый конверт состоит из пары крепких брусьев, соединенных друг с другом в виде буквы «Г». Дополнительную крепость фиксации добавляют доски, заколоченные с внутренней стороны – они придают лесам устойчивую коробчатую форму.

Собранный конвертик насаживают на дощатую основу, поставленную ребром, закрепляют на необходимой высоте и упирают противоположным концом доски в землю.

По горизонтальным планкам треугольников выкладывают настил из досок. На первый взгляд подобные конструкции не производят впечатление надежных, внушающих доверие. Тем не менее опыт многолетнего их использования свидетельствует о том, что они практичны и удобны в работе. Более того, под весовой нагрузкой такие леса становятся еще более устойчивыми.

Необходимую прочность конструкции обеспечивают использование добротной древесины, а также длинные гвозди, которые проходят через пиломатериалы насквозь, тем самым сводя к минимуму риск их прорыва. При желании можно дополнительно соединить перекладины кронштейнов металлическими уголками и прикрепить к фасаду вертикальную полку.

Преимуществом таких лесов является их экономичность — на изготовление всей конструкции уходит совсем немного пиломатериалов, причем использовать можно даже обрезки. При необходимости армянские леса быстро демонтируются, перемещаются на другое место и собираются снова. Главное, они позволяют оперативно регулировать высоту рабочей площадки.

У таких конструкций имеется только один недостаток – в них отсутствует ограждение.

Что лучше: гвозди или саморезы?

При подборе крепежа всегда возникает вопрос: лучше взять гвозди или саморезы? Каждый вид крепежа имеет свои преимущества и недостатки. Но главное требование к крепежу – он должен обеспечить надежность соединения элементов лесов. В противном случае конструкция может просто развалиться в самый ответственный момент, а это уже очень опасно для строителя.

Для обеспечения высокой прочности гораздо лучше подходят гвозди.

Для их изготовления используются относительно мягкие сорта углеродистых сталей, поэтому под нагрузкой они гнутся, но не обламываются. Хрупкая закаленная сталь саморезов гораздо тверже и может обломиться при большой нагрузке.

Если все-таки выбраны саморезы, предпочтение стоит отдать анодированным изделиям (они имеют зеленовато-желтый цвет). Такие крепежные элементы менее хрупкие и легче переносят нагрузки. Однако они все равно будут более хрупкими чем гвозди. А вот «черные» саморезы из закаленной стали для сборки лесов лучше не применять.

Главная претензия к гвоздям — затруднение процесса разборки лесов. Чтобы совместить преимущества обоих видов крепежа, можно использовать компромиссный вариант: собрать леса с помощью саморезов, а затем укрепить гвоздями (по 2-3 шт.) самые проблемные соединения.

Чтобы гвозди было легче вынимать, применяют такой способ: под них подкладывают маленькие кусочки досок небольшой толщины (можно бросовые, непрочные обрезки). При разборке эти досочки расщепляют, и торчащие шляпки гвоздей теперь можно легко подцепить гвоздодером.

Приспособления для устройства деревянных лесов

Стальная поперечина — кронштейн

Этот элемент заметно упрощает монтаж, позволяя быстро изменять уровень настила. Такое приспособление должно соответствовать сечению доски.

Треугольный кронштейн

Такой кронштейн может быть деревянным или стальным. Позволяет крепить подмости непосредственно к стене. Для устройства настила на его основе достаточно нескольких досок для трапа. Но при этом для перестановки приходится его демонтировать. Монтаж чего-либо снизу вверх невозможен. Наиболее опасный вид высотных подмостей

При работе требуется особый навык и осторожность

Экспресс-подмости каменщика

Создаются из поддонов, на которых привезён кирпич . Для настила используют, как правило, стропильную доску. Не требует распиловки материала, при этом достаточно надёжны, если не делать пролётов более 1,5 м.

Подмости каменщика на видео

Какой бы вид подмостей или лесов вы не выбрали, помните, что ваша жизнь и здоровье — в ваших руках. Экономия одной доски или 10 минут времени на усиление могут обернуться неприятными, а подчас и тяжёлыми последствиями.

Во время строительства или обслуживания частного дома приходится выполнять работы на высоте. Не все работы можно выполнить при помощи стремянки или приставной лестницы. В таких случаях необходимо использовать строительные леса. Леса можно изготовить из различных материалов. Наиболее распространёнными являются металлические и деревянные леса. Металлические леса обладают большими преимуществами. Они отличаются своей устойчивостью, безопасностью и долговечностью. Но и стоимость данной конструкции довольно немалая. Да и трудности в сборке и большие габариты конструкции не самый приемлемый вариант. Альтернативой металлическим лесам являются деревянные, которые просты в сборке и стоимость их в разы меньше. Еще одним достоинством лесов из древа является то, что их может собрать практически каждый из подручных материалов, при этом используя только доступные приспособления. Деревянные леса можно переносить на любое расстояние самостоятельно и хранить их в разобранном виде на протяжении длительного времени. Благодаря множеству достоинств, многие выбирают именно деревянные леса для строительных и монтажных работ. Изготовить деревянные леса не составит труда. Достаточно подобрать качественную и прочную древесину нужного размера. Так как конструкция лесов временная, то изготовить её можно из дерева и досок, которые являются «не кондицией».

Как собрать деревянные леса

Что понадобится для монтажа лесов

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:

• Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
• Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
• Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

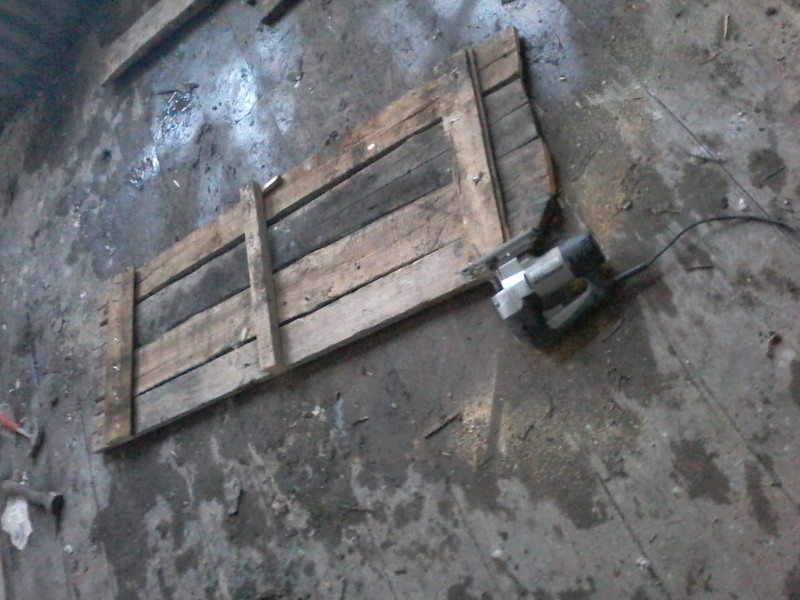

Изготовление рамы

Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

Сборка каркаса

Строительные леса своими руками

Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.

В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.

К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

Подготовка дополнительных стоек

Монтаж настила

Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.

Монтаж настила

Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.

Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.

Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.

От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.

Грамотно сделанные перемычки – основа безопасности строителя

Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.

Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.

Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.

Деревянные строительные леса

Общие сведения

Строительные леса из металла будут в раз надежнее и долговечнее, но часто такие конструкции делают из дерева, так как это дешевле. Работать с древесиной сможет каждый, и все, что вам потребуется – это гвозди или саморезы, пила, отвертка, молоток или шуруповерт. Как видите, набор инструментов небольшой и найдется в доме у каждого, а если чего-то и не будет, на покупке нужного инструмента не уйдет много денег.

Материалы

Понятно, что подмостки (строительные леса) нужны на небольшой срок, но изготовление требует использовать древесину высокого качества и с минимальным количеством сучков. Некоторые строители рекомендуют делать леса из древесины ели, так как в отличие от сосны ее сучки расположены единично и почти не влияют на конечную прочность доски. Но еловых досок почти ни у кого нет, а вот сосновых более чем достаточно.

Из них тоже можно делать строительные леса, но перед этим потребуется проверить материал очень тщательно (хотя бы те доски, которые идут на настил и стойки). Для этого нужно сложить два столбика (по 3-4 кирпича друг на друга, 2 строительных блока, 2 валуна и другое).

При проверке досок, которые в длину по 3 метра между ними должно быть расстояние по 2,5 метра. На столбики укладывают доску, а после встают на середину и прыгают на ней. Если доска имеет слабые места, она треснет или даже сломается. Если выдержала – можно использовать.

Теперь о толщине. Выбирать толщину досок для лесов следует из того, какой будет конструкция, расстояние между стоек и предполагаемая нагрузка. Единственное, что следует отметить, это то, что для настила и стоек чаще всего используют доски с толщиной в 4-5 см, а для укосин доски с толщиной 2,5-3 см. Такие доски можно будет использовать и после разборки лесов в строительных работах, если получится не повредить ее при разборке.

Саморезы или гвозди

Наверное, и через 100 лет будут идти споры о том, что лучше – гвозди или саморезы, но в конкретно этом случае все усугубляется тем, что работы будут производиться на высоте и поэтому конструкция должна быть надежной. В этом случае гвозди будут оптимальным вариантом. Дело в том, что их делают из мягкого металла и при нагрузке они могут погнуться, но не сломаться.

В отличие от них, саморезы делают из закаленной стали, которая хрупкая и при ударных или переменных нагрузках они попросту сломаются. Это критично для строительных лесов, потому что есть случаи, когда они ломались. Но речь шла о «черных» саморезах. Есть еще и анодированные желто-зеленого цвета, которые не настолько хрупкие и смогут выдержать нагрузки.

Если вы всерьез обеспокоены надежностью, лучше использовать гвозди для изготовления строительных лесов своими  руками. Но их не любят из-за того, что по окончанию работ разобрать соединение без потерь и быстро не получается, так как древесина будет повреждена.

Необходимые материалы для сооружения строительных лесов

Стандартная конструкция предполагает использование следующих составляющих:

• Доски для настила и перемычек шириной 10 см. и толщиной 5 см.Брус для стоек и упоров размером 10х10 см.Гвозди или саморезы (для небольших конструкций).

Далее из бруса изготавливается П-образная основа стоек.

Между ножками делают распорки для придания прочности конструкции. Скрепляются стойки настилом и перемычками. Для перемещения между уровнями лесов (вверх-вниз) изготавливают ступеньки из брусьев, закрепленных на стойках, или используют приставную лестницу.

Металлические конструкции монтируют из стальных или алюминиевых труб. Для этого необходимы такие материалы:

• Трубы для распорок диаметром 15 мм.Профильная труба для стоек с диаметром 30 мм.Соединительные переходники изготавливаются из трубы диаметром 25 мм.Необходимые инструменты для соединения всех составляющих: дрель, сварочный аппарат и т.д.

Трубы 15 мм. нарезаются по 2 метра, а их концы сплющиваются.

Из 30 мм. труб делают отрезки размером 0,75 м. (длина одной перемычки) и 1,5 м.

(высота одной секции). Далее из труб 25 и 30 мм. изготавливаются соединительные переходники.

Компоненты конструкции скрепляются между собой сваркой или болтами. Перемычки же закрепляются крест-накрест с двух сторон. Когда одна секция готова, можно нарастить следующую.

Техника безопасности во время строительных работ должна быть превыше всего, поэтому не пытайтесь собирать и разбирать строительные лесаболее двух-трех раз. От многоразовых сборок они теряют прочность.

Перед началом работ всегда проверяйте прочность сборки.

Необходимость в строительных лесах возникла вместе с потребностью постройки или отделки зданий высотой больше двух этажей.

Первые подобные конструкции выполнялись из дерева, благодаря чему и получили название строительных лесов. Они сооружаются вокруг здания, которое необходимо отремонтировать и бывают разных видов. Рассмотрим наиболее распространенные типы строительных лесов.

Разновидности и узлы металлических лесов

При возведении каменного дома, или же здания из строительных блоков больше подойдут металлические строительные леса своими руками. Они смогут выдержать любую нагрузку. Их популярность меньше, нежели у деревянных конструкций, так как дороже. Второй решающий момент – это разбор строительных деревянных лесов, так как доски после можно пустить в дело, а металлические части будут пылиться в сарае.

Но и у лесов из металла есть масса преимуществ. В разобранном виде они не будут занимать много места. Время от времени владельцам частных домов все равно они нужны – ухаживать за срубом, к примеру, а значит, раз в 2-3 года они обязательно понадобятся. В этом плане металлическая конструкция будет практичнее деревянной, так как проще в сборке и прочнее.

Все строительные леса из металл имеют одинаковую форму вертикальных слоек, которые соединены укосами и перекладинами.

Отличаться будет только способ крепления между ними:

Леса штыревые. Название специфичное, так как перекладины со стойками между собой соединяют при помощи штырей. На стойки приваривают отрезки труб или диски с перфорацией, а на перекладины загнутые штыри. Система собирается очень просто и способна выдерживать большие нагрузки. Для зданий простой формы реализовать штыревые строительные леса проще, а вот для выступов и обхода эркеров все намного сложнее.

Хомутовые. Для перекладин и стоек используют трубы круглого сечения, которые между собой скрепляют при помощи хомутов. Система получается подвижной и достаточно мобильной, вы сможете легко обходить даже криволинейные фасады. Минус – ограничение грузоподъемности и высоту (по ГОСТу не более 41 метра).

Рамные. Из прямоугольной или круглой трубы следует сварить рамы одинаковых размеров. Их фиксируют между собой при помощи укосин и поперечных труб. Имеется модульное строение, можно легко наращивать и в высоту, ив  длину. Есть определенный шаг по длине, а по высоте секция равна 2 метрам, глубина в рамках стандарта – 1 метр. В некоторых видах рамок предусмотрены колеса для легкого передвижения по поверхности. Элементы флажкового типа соединяют при помощи приваривания штифов с прорезью, в которую будет вставлен флажок. В укосинах и поперечинах требуется сделать отверстия. После элементы надевают на штырь и фиксируют флажком. Секции наращиваются вверх при помощи соединительных труб с меньшим диаметром, которые приварены к стойке рам с одной стороны

Важно правильно подобрать размеры используемых труб, чтобы они не люфтили.

Клиновые. При схожести конструкции отличаются по способу соединения

На стойках с шагом в 3 метра приваривают диски с перфорацией. На перемычках  двух концов приваривают замки «волчья пасть». Их следует зафиксировать на диски при помощи клина с особой формой. Леса будут соединяться  и разбираться быстро, мобильные и можно использовать даже для работ по фасадам сложных форм.

От вас остается лишь выбрать один из видов, и определиться поможет тип работ, который вы собираетесь проводить. При изготовлении своими руками металлических строительных лесов  чаще всего используют штыревые. Их проще всего реализовать, но ни хорошо лишь для фасадов прямоугольной формы, а для обхода сложных форм придется дополнительно доваривать трубы.
