Возводим столбчатый фундамент для каркасного дома

Виды столбчатого фундамента: какой выбрать

В зависимости от материала, выделяют несколько видов столбчатого фундамента.

Виды столбчатого фундаментаИсточник postroysia.ru

Каждый из них имеет свои особенности установки.

1. Монолитный железобетонный фундамент. Прочный, способный выдерживать большой вес (например, двухэтажный деревянный домик). Подходит для сложного грунта.
2. Кирпичный столбчатый фундамент. Самая прочная основа с наиболее длительным сроком службы, если подобрать полнотелый обожжённый кирпич с минимальным коэффициентом влагопоглощения.
3. Бетонный фундамент. Его долговечность будет зависеть от качества выбранного материала.
4. Столбчатый фундамент из бутового камня. Не устойчив на подвижной почве, поэтому его можно устанавливать на относительно ровной поверхности.
5. Столбчатый бутобетонный фундамент надёжен и может укладываться разными способами.
6. Деревянный фундамент. Если бревна покрыть огнебиозащитным, а затем гидроизоляционным материалом, то изготовленный из них фундамент способен прослужить длительное время под беседками, террасами, верандами.
7. Асбестовый фундамент. Изготавливается из асбестовых труб, которые играют роль своеобразной несъёмной опалубки. Выдержит массивную деревянную постройку.
8. Столбчатый фундамент из металлических свай. Они вкручиваются в глубоко в грунт, закрепляясь в самых плотных слоях.

Монолитный и сборный фундаментыИсточник userapi.com

Выбор фундамента зависит от грунта и сооружаемой конструкции. Материал зависит от того, из чего будет изготавливаться будущая постройка и какого она будет веса. Также от веса и от качества грунта зависит глубина.

В зависимости от заглублённости фундамента выделяют три его типа

Важно выбрать подходящий под конкретную местность и вес тип, потому что он обеспечит стойкость опоры:

1. Незаглублённый. Устанавливается почти поверх почвы, нужно лишь снять её плодородный слой. Подходит для непучинистой почвы. Применяется при строительстве небольших бань и мелких хозяйственных построек. Незаглублённый фундамент лучше делать из бетона или кирпича.
2. Мелкозаглублённый. Он монтируется на глубине 40-70 см. При его изготовлении чаще всего используются трубы из асбеста, пластика или металла. Подойдёт для строительства беседок, веранд или террас на слабопучинистой почве.
3. Заглублённый. Монтируется ниже точки промерзания грунта. Обычно устанавливают на глинистую и водонасыщенную почву.

Конструкция заглублённого и незаглублённого фундаментаИсточник housechief.ru

От того, как делать столбчатый фундамент, зависит прочность строения и срок его службы: если фундамент подобрать под конструкцию неправильно, то стены могут перекоситься, появятся трещины или дом попросту просядет.

Заливка опорно-столбчатого фундамента своими руками

Вообще процессы заложения любых фундаментов своими руками не так сложен, как кажется на первый взгляд, а устройство опорно-столбчатого — самый простой из них.Первый вопрос, возникающий в устройстве опорно-столбчатого фундамента своими руками – с чего начать?А начинать необходимо, как и при устройстве любой другой опоры для дома, с очистки участка и его разметки.

Этапы заложения опорно-столбчатого фундамента

Очистка участка и разметка поляПервым этапом заложения фундамента является уборка лишней травы и мусора с части участка, где будет построен будущий дом. Чистый участок позволит правильно произвести разметку дома, копку, да и вообще на очищенном участке гораздо приятнее работать.После того, как участок почищен, необходимо провести разметку периметра дома и внутренних стен. Процесс разметки будущего строения практически не зависит от типа фундамента под дом и производиться для всех домов одинаково.Разметка столбов под домКогда все стены размечены, необходимо обозначить места для будущих столбов. Как уже говорилось, расстояние между столбами зависит от длины стен, грунта, толщины столбов, типа постройки, и не должно превышать 2м, но, как правило, расстояние между столбами закладывают около 1,5 м.

Удаление грунта для заливки столбовПосле всех проведенных разметок пора приступить к бурению столбов, либо их копке. Если будете бурить, то это лучше всего делать с помощью спецтехники, так будет быстрее и удобнее, но это, как правило, стоит не дешево.Бурение можно производить и ручным бензобуром, но если у Вас его нет, и попросить не у кого, то необходимо посчитать, что для Вас будет выгоднее – купить бензобур с насадками, либо воспользоваться услугами спецтехники.

Для этого лучше всего использовать асбестовые трубы, они вставляются в скважины и будут служить несъемной опалубкой для будущего фундамента.Армирование опорно-столбчатого фундаментаАрмируются столбы арматурой диаметром 8 – 12 мм, в зависимости от их толщины, материала из которого построен дом и т.д. Армирование, так же, как и другие этапы устройства фундамента, не сложный процесс, который с легкостью можно произвести своими руками.Я думаю, стоит отметить, что армирование опорно-столбчатого фундамента лучше производить с помощью стальной арматуры, применение стеклопластиковой арматуры — я бы не рекомендовал.Арматура располагается вертикально по всей длине столбов, а для того, чтобы в последствие их связать ростверком, она выпускается на 15 – 20 см выше заливки бетона.Этап заливки бетона своими рукамиЗаливаются столбы, как правило, обычным бетоном марки не ниже М-200, а для этого необходимо соблюдать состав и пропорции бетона для фундамента. Так как бетона нам понадобится не так много, как для других типов фундамента, его можно приготовить своими руками с помощью бетономешалки.Покупка бетона выйдет немного дороже, а учитывая небольшой объем заливки, стоимость его доставки на участок станет немалой частью всех затрат на его покупку. Учитывая это, можно сделать вывод, что этап заливки бетона для опорно-столбчатого фундамента, не будет большой проблемой и его с легкостью можно будет освоить своими руками.

Основательный опорно-столбчатый фундамент

Итак, вот как строится стандартный столбчатый фундамент для бани:

Этап I. Подготовка участка

Все начинается с очистки участка – для этого срезается весь верхний слой грунта, прямо вместе с растениями. Его толщина обычно чуть более 30 см, и под фундаментом его оставлять нельзя.

Если же на участке есть глина, то нужно сделать дополнительную гравийно-песчаную подсыпку. Ее толщина зависит от геологических особенностей грунта.

Теперь на ландшафте снимаются все неровности, в ямы подсыпается грунт и с помощью колышков и веревок можно начинать разметку под будущий фундамент.

Этап II. План фундамента

Далее с чертежей на земельный участок нужно перенести план будущей бани – где и что будет. Сделать это можно стандартными материалам, закрепив оси и отметив основные размеры будущего фундамента. Насколько точно все будет размечено – настолько легче будет потом работать.

Этап III. Подготовка ям

Ямы для железобетонного столбчатого фундамента роются либо вручную, либо с помощью экскаватора – что, конечно же, и легче, и дороже. Располагаться они будут по осям.

Если глубина ямы не превысит метра, можно ее стенки не укреплять. Если больше – копать придется с откосами и ставить крепления из досок со специальными распорками.

Ямы должны получиться на 30 см больше рассчитанной глубины залегания фундамента – чтобы можно было гравийно-песчаную подсыпку. Ширина же берется чуть более, чем она будет – чтобы опалубка и распорки стали свободно.

Этап IV. Установка опалубки

Чтобы сделать хорошую опалубку для столбчатого фундамента бани, понадобятся струганные доски до 40 мм толщиной и 150 мм шириной. Как вариант, можно использовать вместо древесины ДСП, металлические листы и влагостойкую фанеру. Ставить доски нужно к бетону.

Этап V. Армирование фундамента

Армировать фундаментные столбы нужно в продольном направлении стержнями А3 и диаметром 12-14 мм. Горизонтальные перемычки ставить нужно с шагом 20 см – для этого вполне подойдет проволока 6 мм диаметром.

Чтобы потом связать через арматурный каркас столбы с ростверком, нужно, чтобы стержни выходили над обрезом фундамента минимум на 10-15 см. К слову, ростверком может послужить и что-то более солидное – именно так строится фундамент столбчато-ленточный, имеющий свои преимущества, но, правда, не всегда оправданный для бани.

Этап VI. Заливка столбов фундамента

Заливать бетон нужно уже в установленные трубы, которые останутся потом в земле с фундаментом.

Укладывать его необходимо послойно – по 20-30 см, используя для удобства процесса ручные вибраторы. Так будет обеспечена однородность смеси и из раствора уйдет весь воздух.

Этап V. Гидроизоляция столбчатого фундамента

Защитить от влаги будущий фундамент можно теми же материалами, как и ленточный. Это мастики холодного и горячего приготовления, оклеечные мембраны, рубероид на битуме – и все новые и хорошо зарекомендовавшие себя материалы.

Этап VI. Строительство ростверка

Монолитный пояс и цельный, и столбчатый фундамент из блоков делает более жестким и устойчивым. А делать его можно из сборных железобетонных рандбалок или сразу монолитным.

Итак, если делается сборный пояс, то перемычки нужно хорошо соединить друг с другом обрезками арматуры – приварив их сваркой монтажными петлями. Далее уже устанавливается опалубка, арматурный каркас и все заливается бетоном марки М200.

Как только бетон застынет и станет прочным, и будет проведена гидроизоляция, пазухи ям можно засыпать грунтом и начинать монтаж плит перекрытий.

К слову, чтобы защитить подпольное пространство под такой баней от снега и холодного воздуха, между столбами обычно делают забирку – специальную стенку, чаще всего из кирпича. Привязывать ее к столбам не нужно – ведь баня еще будет оседать, и так могут появиться трещины. А уже в самой забирке делаются технологические отверстия для коммуникаций. Внешне все это красиво декорируется фальшпанелями и сайдингом – вот все дела.

Декорирование подпольного пространства

При возведении постройки на столбчатом фундаменте, между уровнем земли и ростверком (черновым полом) получается проветриваемое пространство. Это позитивно влияет на поддержание постоянного уровня влажности материалов, но негативно сказывается на теплоизоляции помещения. Кроме этого, в пустующем пространстве могут поселиться животные. Поэтому, в большинстве случаев, пустующее пространство стараются зашить. Для этого применяется один из вариантов:

1. Обивка по периметру листовым или отделочным материалом. На столбы фундамента крепят несущие рейки. К ним, при помощи саморезов или оцинкованных гвоздей, прикрепляется отделочный материал.
2. Изготовление забирки. Между столбами из кирпича или камня выполняется кладка в один ряд. При этом, можно монтировать декоративные элементы для цилиндрических столбов фундамента.

Оба варианта могут иметь свою дизайнерскую красоту, но вариант забирки будет стоить несколько дороже.

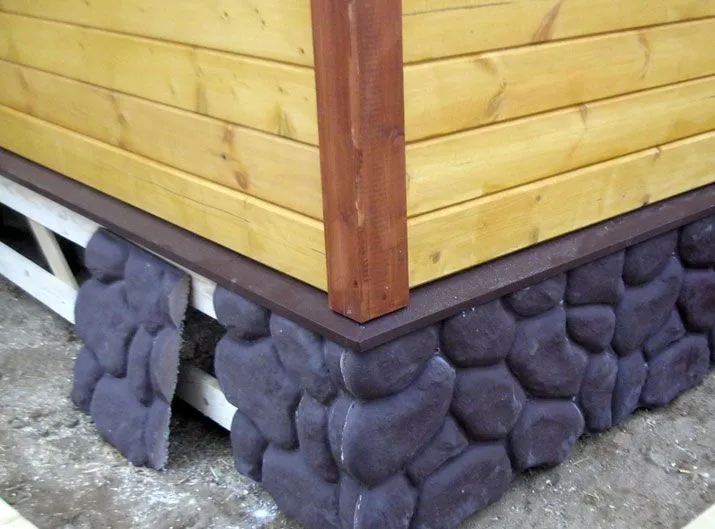

Еще можно установить панели с имитацией каменной кладкиИсточник bouw.ru

Как сделать столбчатый фундамент своими руками: пошаговая инструкция

Перед началом всех работ необходимо изучить грунтовое основание, определить уровень грунтовых вод, а также произвести качественный расчет необходимого количества опорных столбов, варианта их исполнения. Только потом можно приступать к подготовке строительной площадки.

Видео о том, как можно сделать столбчатый фундамент своими руками:

Расчет

Для того, чтобы грамотно выполнить расчет, можно нанять для этого квалифицированных специалистов, либо воспользоваться специальными компьютерными программами.

Благодаря точному расчету можно получить необходимое количество столбов, их площадь сечения, а также необходимый показатель заглубления. Количество опор расчет обычно выдает минимальное: если выполнить их с меньшим шагом, то это позволит возвести более надежное строение.

На фото чертежи столбчатого фундамента с размерами:

Земляные работы

Вначале необходимо снять с участка плодородный слой грунта. В среднем, этот размер составляет 20 сантиметров. Далее необходимо обозначить места установки опорных столбов. При помощи бура выполняются скважины определенной глубины и размера. Для более качественного обустройства разметки будущей системы можно воспользоваться геодезическим теодолитом.

Устройство подушки под столбы

Под подушкой подразумевают слой песка, толщина которого обычно не более 30 сантиметров. После засыпки, песок необходимо утрамбовать. В большинстве случаев, для выполнения данного этапа работ используют бревно небольшого сечения.

Песок отводит лишнюю грунтовую влагу от опорных столбов. Далее выполняется бетонный слой, толщиной от 10 до 30 сантиметров. Он служит опорой для будущей конструкции.

Выполнение опалубки

При выполнении опалубки стоит учитывать вид грунта. Если на строительной площадке глинистая почва, то возведение опалубки может не потребоваться, так как глина не обваливается. Если же грунт представляет собой песок, то данная конструкция выполняется из деревянных досок, либо аналогичных плоских материалов. При первом варианте обязательной технологией будет служить укладка рубероида в скважины. Он будет выполнять не только роль стенок, но и гидроизоляции.

Если в качестве материала для опалубки выбирается натуральная древесина, то специалисты рекомендуют тщательно смочить ее водой. В противном случае она будет впитывать влагу из раствора бетона, тем самым ухудшая его качественные показатели.

Армирование

Армирование опорных столбов проводится обязательно, так как именно оно сдерживает нагрузки. Железная арматура нарезается на необходимого размера куски и связывается между собой в каркас

В данном случае очень важно сложить отдельные изделия относительно друг друга. Каркас опускается в скважину строго посередине

Только после этого можно заливать бетон.

Заливка бетона

При заливке бетонного раствора необходимо простукивать опалубку, чтобы удалить лишний воздух и выполнить качественные столбы. Бетонный раствор при стандартном замешивании должен состоять из одной части цемента, двух частей песка, а также трех частей щебня. Столбы необходимо не трогать 28 дней. Только после этого они будут иметь необходимую прочность.

Гидроизоляция

Так как отдельным элементам угрожает почвенная и атмосферная влага, очень важно выполнить качественную гидроизоляцию столбов. От поверхностной влаги конструкцию обычно защищает отмостка

Также можно использовать влагозащитный бетон.

Поверх подушки обязательно следует положить гидроизоляционный слой, который может быть выполнен из рубероида. Стенки ямы также следует защитить гидроизоляционным материалом.

Утепление

Утепление снаружи более распространено, так как оно сохраняет показатели прочности бетона, не пропускает холод внутрь дома, а также является дополнительной зашитой от влаги. Данный этап работ можно выполнить с помощью пенопласта, пеноплекса, а также экструдированного пенополистирола. Слой утеплителя необходимо выполнить на основании и вокруг самих опор.

Плоские дома

Если «парус», несмотря на необычную форму, все же выглядит объемным, то дом 36 на Пресненском Валу кажется совершенно плоским, словно кроме фасада у него ничего нет. Этот эффект достигается благодаря тому, что один из углов дома острый, поэтому с определенного ракурса здание выглядит лишенным объема.

Соседний дом 38, строение 1 тоже выглядит слишком узким для того, чтобы стоять на земле без подпорок. Эффект плоскости здесь возникает за счет прямоугольного выступа, который скрывает глубину здания. Внутренняя планировка обоих домов при этом совершенно обыкновенная.

Оба дома построили в 1910-х годах, и они не единственные в своем роде. Один из самых известных плоских домов находится на Таганской улице. Дом 1/2, строение 2 построили как доходный. Острый угол здания вплотную прилегает к стене соседнего дома, и создается впечатление, что за фасадом ничего нет. Такое архитектурное решение обусловлено тем, что заказчик этого дома хотел извлечь максимальную денежную пользу из принадлежащего ему земельного участка, однако участок этот был неровным, и дом приобрел его форму.

Долгое время в здании шла реставрация, поэтому оно было скрыто от глаз прохожих. Недавно ремонт закончился, и в доме снова живут люди.

Ростверк

Можно устанавливать ростверк, можно обойтись и без его возведения. Это цельнолитая конструкция из бетона, которая служит для обеспечения равномерности нагрузки на опоры. Нижняя поверхность высокого ростверка располагается на расстоянии 10 — 20 см от поверхности грунта, низкого – укладывается на песчано-гравийную заглубленную в грунт на 15 — 10 см подушку.

Опалубка для ростверка

Чтобы установить висячий ростверк – необходимо соорудить опалубку. Здесь допустимы два способа установки: расположить днище на уровне оголовков опор, или соорудить ее на полную длину до уровня грунта, после чего засыпать пространство между грунтом и ростверком песком. Опалубка обязательно должна быть закрыта гидроизоляцией.

Важна высота опалубки, ее верх должен оканчиваться вровень с уровнем заливки бетонного раствора, или превысить его на 5 — 6 см. Высота ростверка находится в зависимости от его вида и типа сечения опор: для висячего от 25 до 30 см, для низкого основания 50 см, и ширина от 25 до 40 см.

Армирование

Каркас составляется из 1 — 2-х рядов продольно расположенной арматуры, которая соединяется поперечными стержнями или хомутами. Соединение происходит посредством мягкой проволоки. Зазор между каркасом и опалубкой не меньше 3 — 5 см, это же правило действует относительно верхней поверхности ростверка.

Арматура должна быть увязана с выпусками арматурных каркасов опор. В случае превышения длины выпусков арматуры опор над высотой ростверка, они должны быть согнуты по высшим точкам поверхности ростверка под 90°.

Закладные для продухов монтируются на этапе крепления опалубки вместе со шпильками для фиксации нижней обвязки. Диаметр последних составляет 14 — 16 мм, а ставятся они строго параллельно опорам по линии нахождения бруса нижней обвязки.

Бетонирование ростверка

Заливка бетона осуществляется тщательно, с полным покрытием арматуры и без образования полостей. Рекомендуется применять инструменты для утрамбовки раствора. По окончании процесса заливки необходимо выровнять верхний слой с тем, чтобы поверхность была ровной по всей площади. Снятие опалубки допустимо только после того, как бетон затвердеет полностью.

Основные этапы строительства своими руками

В зависимости от материала, используемого для возведения свай, будет различаться процесс строительства основания для здания.

Из кирпича

Монтаж указанной конструкции значительно проще, чем монолитной, но полученный фундамент не сможет выдерживать серьезные нагрузки. Как правило, колонны из кирпича используются для постройки легких конструкций: сараи, беседки и др.

Делается предварительная разметка территории, роется котлован по отведенным границам. На дно укладывают щебень слоем до 20 сантиметров, утрамбовывают. Щебень поможет не только правильно распределить нагрузку, но и выполнит роль дренажа, чтобы грунтовые воды не достигли блоков. Для создания подушки насыпается песок слоем в 10 см, утрамбовывается и выравнивается по горизонтали.

Следующий шаг столбчатого фундамента– укладка кирпичей. Каждый слой выравнивается по уровню, крепление обвязки к столбчатому фундаменту происходит с помощью цементного раствора. Перевязка швов выполняется путем перпендикулярного выкладывания второго слоя. После того, как блоки выложены, сверху укладывается рубероид, являющийся гидроизоляцией. Этот необходимо, чтобы влага не попала в ростверк и последний не сгнил.

Блоков

Использование блочных элементов при строительстве– не самый дешевый и простой вариант столбчатого фундамента. Зато полученная основа имеет продолжительный срок эксплуатации и отлично поддается ремонту.

Весь процесс монтажа столбов из блоков полностью идентичен тому, как делаются колонны из кирпича:

• Делается разметка территории с обозначением, где будут находиться основные узлы конструкции;
• Далее роется котлован под каждый столб, засыпается щебень, песок. Каждый слой тщательно утрамбовывается и выравнивается по горизонтали;
• Укладываются блоки, скрепляемые бетонным раствором.

Монолитные

Перед началом строительства проводятся проектно-изыскательные работы по монтажу. Только после этого переходят к проведению практических работ. Участок размечается, устанавливаются колышки на узлах будущей столбчатой конструкции для печного фундамента, натягивается бечевка. Для предварительной разметки не обязательно соблюдать точность углов.

Далее верхний слой почвы удаляется. Для простоты перемещения по площадке, рекомендуется утрамбовать грунт. После предварительной подготовки переходят к более точной разметке. Теперь колышки размещаются в точных местах, с соблюдением углов. После того, как все размеры выверены и установлены, переходят к рытью скважин под столбики. Как правило, котлован для свай имеет сторону 40 сантиметров. При необходимости, можно увеличить до 80 см.

Армирующие элементы состоят из прутов с диаметром 10 мм. Количество прутов зависит от размера столба и рассчитывается и индивидуально для каждого объекта. Армирование должно иметь высоту, достаточную для дальнейшей связки с ростверком. После того, как армирование установлено, сооружают опалубку для каждого столба и фиксируют в вертикальном положении обратной засыпкой. Для этого можно использовать плиты ОБС с толщиной не меньше 12 миллиметров. При этом нужно учитывать, что бетон должен скрыть металлическую сетку со всех сторон, толщина слоя не меньше 5 сантиметров.

Как только бетон застыл и набрал достаточную прочность можно демонтировать ограждения.

Из труб

В первую очередь чтобы провести работы из труб пвх надо срезать дерн и удалить верхний пласт грунта на участке. Срезать нужно глубиной примерно 30 см.

Далее производится разметка и надо набить колышки в тех местах где будут устанавливаться опоры. Используя технику сверлятся технологические скважины глубина которых составляет 1,5-1,7 м. и диаметром 25 см, однако перед тем как залить столбы под дом, желательно прочитать все отзывы.

Насыпается на дно гравий или щебень – приблизительно 20 см. Далее в каждую скважину нужно вставить трубы для фундаментных столбов диаметром 20 см. Трубы бывают:

1. Асбестоцементные;
2. Металлически
3. Железобетонные.

Все зазоры уплотняются грунтом.

Трубы выставляются строго в вертикальном положении. Надо выставить уровень. При необходимости трубы укрепляются опалубкой.

Подготовка и антисептирование деревянных столбов

Чтобы столбчатый деревянный фундамент простоял как можно дольше, необходимо правильно подготовить и антисептировать, используемые для его возведения бревна.

  Столбы-стулья желательно заготавливать с ноября по январь. Перед защитной обработкой их необходимо очистить от коры (ошкурить) и пометить верх и низ, в соответствии с тем как дерево росло.

Если вы хотите увеличить срок службы фундамента из деревянных столбов в 2 раза, то перед его установкой обязательно антисептируйте бревна, так как это поможет защитить их от биологического разрушения и появления плесени.

Существует несколько методов антисептирования:

• обжиг до угольной корки;
• химический способ.

Обжиг до угольной корки.

Данный способ позволяет защитить древесину от контакта с грунтом и образования гнилостных процессов. Обжиг проводят при помощи паяльной лампы или на костре. Обжиганию подвергается вся часть деревянного стула, которая будет под землей плюс часть высотой 200-250 мм, которая будет над поверхностью земли. Перед началом процесса на столб необходимо нанести слой глины толщиной 10 мм. Обжигать бревно нужно очень аккуратно и медленно, при этом постоянно наблюдая за тем, чтобы глубина обугливания (угольной корки) была не более 20 мм. После этого столб обрабатывают битумом или густой смолой.

Химический способ

Химический метод заключается в пропитке деревянных столбов перед их установкой специальными легкодоступными химикатами. Если вы не хотите тратить свое драгоценное время на медленный обжиг бревен или боитесь огня, тогда для защиты древесины обработайте её одним из следующих антисептических растворов:

• Водные растворы:
  • В емкость необходимо налить 5 л крутого кипятка, добавить 50 г борной кислоты, 950 г поваренной соли и все тщательно размешать до полного растворения. Данным самодельным раствором нужно 2-3 раза обработать поверхность деревянного столба-стула.
  • Глиняная паста однородной пластичной консистенции. Изготавливается она из предварительно просеянной жирной глины и воды.
  • Покупные водные растворы: хлористого цинка, железного купороса, кремнефтористого аммония или натрия, фтористого натрия и т.д.
• Маслянистые антисептики: сланцевое, каменноугольное, антраценовое, креозотовое масла. Являются наиболее эффективными и справляются со своей защитной функцией даже в условиях затопления водой.
• Антисептические бандажи – специальные защитные обертывания, при которых поверхность деревянного столба покрывают силикатной или битумной суперобмазкой и оборачивают бандажом, сделанным из рубероида или толя, которые предварительно тоже покрывают этой обмазкой.

Эффективным считается тот антисептик, который:

• не вызывает коррозии в крепежных деталях из металла,
• не уменьшает физико-механические качества деревянных столбов,
• не обладает неприятным запахом,
• не опасен для людей и животных,
• обладает хорошей проникающей способностью,
• стойкий,
• высоко токсичен к грибкам.

Сегодня на рынке антисептиков появились новые средства, которые помимо своей основной защитной функции обладают еще и декоративными свойствами, которые могут придать эстетику наземной части фундамента.

Недостатки антисептических средств:

• Водные растворы не рекомендуется использовать в условиях непосредственного контакта деревянных стульев с влажным грунтом, так как они достаточно плохо проникают вглубь древесины и легко с нее смываются.
• В мокрых грунтах необходимо использовать составы на органических растворителях, такие как уайт-спирит, сольвент.
• Маслянистые антисептики считаются самыми токсичными, поэтому применять их следует с обязательным соблюдением инструкции указанной на упаковке.

Виды и назначение

В большинстве случаев столбчатый фундамент строят для разных деревянных построек, таких как, баня, курятник, сарай, каркасный коттедж, дачный домик, беседка. Что касается каменных и кирпичных построек, то не особо рекомендуется возводить их на столбчатом фундаменте. Это может привести к проседанию и разрушению здания. Однако сегодня есть технологии, которые позволяют строить большие здания на подобном основании.

Существует несколько разновидностей опорно-столбчатого основания. В целом их объединяет конструкция устройства, а отличаются они по применению того или иного материала:

1. Монолитная железобетонная конструкция. Отличается высокой прочностью при строительстве жилого дома. При правильном армировании имеет достаточную прочность на растяжение и сжатие. Особенно этот фактор важен в условиях подвижного грунта. При такой конструкции основания, можно возводить двухэтажные деревянные дома.
2. Кирпичное основание. Этот тип фундамента самый распространенный. Для строительства необходимо использовать только качественный керамический полнотелый обожженный кирпич высокого качества. Если грунт плотный, то на кирпичном столбчатом фундаменте можно строить здание с двумя этажами. Обычно, опора имеет размер 40×40 см.
3. Из блоков. Надежность и качество такой опоры будет зависеть от используемого материала. Самым долговечным материалом являются бетонные блоки.
4. Из бутового камня. Если строительная площадка располагается на склоне, холмистом участке, а также если преобладающий грунт подвижный, то не рекомендуется использовать данный строительный материал.
5. Буронабивное основание.
6. Бутобетон. Подобный столбчатый фундамент может быть выполнен по разным технологиям, например, бетон, перемешанный с бутом или уложенный бут, залитый бетоном. Бетон попадающий под камень надежно его скрепляет и как следствие делает основание очень надежным и способным выдерживать высокие нагрузки.
7. Из древесины. Для небольших деревянных построек можно устанавливать деревянные опоры, которые предварительно обрабатываются антисептиком, таким как битум. Так, дерево прослужит долгий период времени. Однако дерево используется реже, так как сегодня доступны более прочные материалы. Но и несмотря на это, оно актуально при строительстве террас и веранд. При этом используются столбы Ø150–200 мм.
8. Из асбестовых труб. Преимущественно применяются трубы Ø150 мм для небольших построек, а для сооружений с большой массой используются трубы диаметром до 400 мм. Этот материал может служить своего рода опалубкой для изготовления опорных свай, залитых бетоном с предварительным армированием.
9. Из металлических свай. Сваи вкручивают в грунт как вручную, так и при помощи спецтехники. Они актуальны при подвижном и нестабильном грунте.

Разновидности

Столбчатые конструкции различаются по нескольким основным параметрам.

По форме опор

Бывают опоры круглого и прямоугольного сечения

При использовании в качестве несъемной опалубки труб получаются круглые столбы.

Монолитные бетонные опоры могут быть квадратными или круглыми в зависимости от проекта, их форма определяется видом опалубки.

По типу материала

Столбы для фундамента сооружают из кирпича, строительных блоков и труб. Кроме этого они бывают монолитными бетонными и деревянными.

Из кирпича

Полнотелый керамический или силикатный кирпич подходит для возведения опор на участке с плотным грунтом и низким залеганием подземных вод. Отличается долговечностью и прочностью.

Кирпичные столбы выкладываются на цементный раствор. В кладке часто оставляют внутренний колодец, который заливают бетоном или цементом. Подробнее читайте тут.

Из пластиковых и других труб

Стальные, асбестовые и пластиковые трубы являются несъемной опалубкой для армированной бетонной трубы. Труба устанавливается в скважину на песчаную подушку. В нее помещается арматурный каркас, после этого труба заливается бетоном.

О возведении столбчатого фундамента из пластиковых труб расскажет эта статья, из асбестовых, железных, ПВХ — эта.

Из бетонных блоков

Бетонные блоки используются как материал для наборных столбов. Часто применяются блоки размером 20*20*40. Их укладывают по 2 в ряд.

Подробности — в этой и этой статьях.

По глубине заложения

Насколько столбы должны быть вкопаны ниже уровня земли, определяет проектировщик. При этом учитывается ряд факторов – качество грунта, климатические особенности местности, вес будущей постройки.

Мелкозаглубленнй

предполагает заглубление столбов всего на 40-50 см

На крупнообломочной или скальной почве с таким фундаментом строятся достаточно габаритные деревянные постройки.

На обычном грунте со слабой пучинистостью мелокзаглубленные фундаменты применяются для строительства легких щитовых и деревянных зданий. Подробнее можно узнать тут.

Незаглубленный

Тип основания с установленными на поверхности земли столбами. Иногда столбы погружают в грунт на 10—15 см. Подходит для возведения негабаритных построек на крупнокаменном или скальном основании, а также для легких хозпостроек на непучинистом грунте.

О возведении незаглубленного СФ читайте тут.

Заглубленный

Чаще всего применяется заглубленный вариант столбчатого фундамента. В этом случае столбы вкапывают на глубину ниже глубины промерзания почвы. Применяется при строительстве жилых домов из легких материалов.

Заглубленные опоры должны быть установлены с особой тщательностью. Если опорная система будет неправильно рассчитана или некачественно построена, то столбы начнут неравномерно проседать. В результате их придется выравнивать и укреплять, а это достаточно дорого и трудоемко.

По способу возведения

Столбы могут быть сооружены путем сборки, заливки или установки готовой монолитной конструкции.

Сборный

При сооружении сборных столбов особое внимание уделяется цементному составу. От его качества зависит надежность и долговечность опор

Монолитный

Монолитные столбы получают путем заполнения предварительно подготовленных скважин бетоном. Для повышения прочности используется армирование. Можно привезти на площадку уже готовые монолитные армированные столбы и установить их в скважины.

Подробнее читайте здесь.

Столбчато-ленточный

Вариант, совмещающий столбчатую и ленточную технологию

После этого по линии ленты в местах повышенной нагрузки прокапывают ямы для опорных столбов. Далее устанавливаются столбы, и их верхушки связываются ленточной частью конструкции.

Более подробно расскажет эта статья.

По наличию ростверка

Ростверк – это конструкция, соединяющая все столбы фундамента в единое целое, благодаря чему обеспечивается равномерное распределение нагрузки от дома на столбы.

При помощи ростверка основанию здания придается повышенная прочность. Кроме того, создается защита от смещения столбов по горизонтали.

Ростверк может быть:

• высоким;
• повышенным;
• заглубленным.

Высокий ростверк устанавливается на уровне более 15 см над землей. В этом случае исключается воздействие на него пучинистости грунта. Повышенный ростверк располагается на уровне от 0 до 10 см над землей. Существует еще заглубленный ростверк – частично погруженный в грунт.

Легкие постройки на устойчивых непучинистых грунтах можно строить без ростверка. В этом случае каждая опора накрывается оголовком. Связываются столбы черновым полом дома.

Подробнее читайте здесь.

Пристроенные конструкции

Часто к уже выстроенной постройке может добавляться дополнительная конструкция. В случае со столбчатым фундаментом, когда «коробка» не стоит на земле, как минимум, такой конструкцией может стать крыльцо. Также, может быть пристроено другое помещение, которое по своей массе будет легче существующего.

В любом случае, для пристраиваемых конструкций изготавливается свой контур и свой фундамент. Так делается из-за того, что конструкции имеют различную массу и если они будут жестко связаны, то в случае усадки основной «коробки», пристройки будут деформироваться и разрушаться.

Видео описание

C:\10\10VID^Последствия подобной ошибки показаны в следующем видео:

Заключение

Самый большой плюс столбчатого фундамента – в его цене, ведь для такого основания не нужны специфические стройматериалы или высокая квалификация рабочих. Но всегда надо помнить, что столбчатые фундаменты предназначены исключительно для легких построек. Строить на таком основании жилой дом не возьмется ни один специалист, который заключает с вами договор, где будут прописаны гарантийные обязательства.
