Мыши и прочие неприятности

Чтобы уберечь наших читателей от лишней головной боли, мы решили рассказать об ошибках, допущенных при строительстве одного жилого дома. В первую очередь материал предназначен для тех, кто нанимает для строительства подрядчиков. Однако будет полезен и тем, кто строит дом самостоятельно.

Объект строился по программе «Сельский дом», а в качестве подрядчика выступали местные горе-строители. К сожалению, со стороны будущих жильцов не было уделено должного внимания качеству проведения работ. Результат закономерный — большое количество существенных «косяков».

Краткая информация о доме:

• Дата ввода в эксплуатацию: 2008 год
• Количество этажей: 2
• Тип фундамента: ленточный
• Технология: бескаркасная
• Размеры панелей: 2740х1220х224 (перекрытия), 2740х1220х174 (стены), 2740х1220х145 (шпонка для соединения стеновых панелей)

Проблемы проявились довольно быстро и были связаны с самой важной частью любого строения — фундаментом. Ленточный фундамент был залит бетоном низкого качества, это привело к тому, что при попадании влаги, он начал крошиться

Под воздействием влаги фундамент начал крошиться

В сильные холода (ниже -30°C) был выявлен еще один «косяк» — промерзала часть пластикового напольного плинтуса на кухне.

Было решено снять нижние панели винилового сайдинга, удалить мостики холода в местах примыкания стеновых плит к перекрытию первого этажа и обшить фундамент профлистом под камень.

После демонтажа нижних панелей сайдинга, появились признака жизнедеятельности полевых мышей.

При строительстве торцы перекрытия не были закрыты доской. Установлены куски фанеры, между которыми есть большие расстояния

Также обратите внимание, что рубероид начинается не от бруса, а от уровня пола

Краткое пояснение по рубероиду. На момент постройки дома, в конкретном населенном пункте не слыхивали о паропроницаемых мембранах. Подрядчик собирался уложить на стены полиэтиленовую плёнку. Этому воспротивился заказчик, в результате был использован рубероид.

Прекрасно видно, что мыши времени зря не теряли…

Вместе промерзания плинтуса обнаружены мышиные норы и не запенен шов между ОСБ

В результате владельцу дома пришлось нивелировать последствия используя свой скромный строительный опыт.

Предварительно перекрыта возможность доступа мышей к пенополистиролу, затем фундамент обшит профлистом

Сопутствующие ошибки:

• Не обработана битумной мастикой нижняя часть перекрытия первого этажа.
• На перекрытия первого и второго этажа были уложены SIP-панели шириной 1220 мм (должны были быть разрезаться вдоль пополам).
• Использован сырой лес.
• Панель для изготовления термошпонок тоньше, чем слой пенополистирола.
• Углы дома не стянуты длинными саморезами.
• Саморезы исключительно черные.

Были и другие ошибки, но мы о них не рассказываем, так они не относятся напрямую к технологии строительства СИП-домов.

Увы, рассмотренный выше случай не самый тяжелый — фатальный вариант рассмотрен в видео ниже.

Вывод напрашивается очень простой: не следует слепо доверяться заказчику. Все этапы строительства надо контролировать лично, либо обратиться к помощи знающего человека со стороны.

Если строительством занимаются подрядчики, то качество их работы можно будет оценить уже на этапе приемки перекрытия первого этажа.

Виды сип панелей

По своим видам, основным комбинациям и характеристикам можно определить назначение и размеры элементов

По своим видам, основным комбинациям и характеристикам можно определить назначение и размеры элементов:

1. ОСП, ППС, ОСП – это одни из самых распространенных стандартов европейской панели. Плита 1,25 м шириной, 2,5-2,8 м длиной с толщиной облицовки и утеплителя в сумме равной толщине панели, что составляет для листов ППС: 100, 150, 200 мм, а OSB 6-25 мм. Производители чаще всего применяют ДСП толщины 9, 12 мм, причем размеры готовых изделий вариабельны и зависят от применения, например, для кровельных работ и плит перекрытия производятся более узкие элементы (625, 600 мм). При соблюдении технологии, данная стандартная модель способна выдержать нагрузку в 10 тонн вертикального формата и 2 тонны поперечного формата. Вес панели размером (мм) 2500*1250*174 равен 56 кг.
2. ЦСП, ППС, ЦСП – размеры этой сип панели 1,2 ширина и длина до 3,0 метров. Относится к классу горючести Г1, вес 120 кг. Специалисты утверждают, что применение данных элементов в строительстве позволяет получить дом, ничуть не уступающий функциональностью газобетонным блокам, однако СИП панели – это дешевле и практичнее, а также легче по массе. Но есть недостаток – хрупкость. Кроме того, данный вид изделий немного выше стандартных панелей.
3. СМЛ, ППС, СМЛ – это панели, в которых используется стекломагниевый лист, поэтому при размерах 1,22*2,44 м вес элемента 68 кг. Отличительное качество – армирующие слои, из-за чего плита имеет высокие показатели прочности. Более того, СМЛ не горит (присвоен класс НГ), просто пилятся, легко поддаются забиванию гвоздей, отделке и имеют отличную адгезию ко всем строительным штукатуркам. Показано применение элементов класса «Стандарт» для внутренних стеновых перегородок, а вот премиум-класс идеально подходит для обустройства внешних стен. Минус – подверженность агрессивному воздействию внешней среды.
4. OSB, MB, OSB – панели с минватой в качестве утеплителя имеют классические стандартные размеры, но при этом ширина утеплителя не может быть больше 150 мм, а значит, готовое изделие не бывает толще 174 мм. Экологичность минваты подтверждена, но вот вес намного больше, чем у других утеплителей. Плотность материала 115-150 кг/м3, вес панели до 90 кг, поэтому для возведения домов частного характера материал используется довольно редко. Часто производители заменяют ОСП на СМЛ, достигая исключительной пожаробезопасности продукта, но вот вес составит 110 кг, да и цена взлетает до небес.
5. OSB, ППУ, OSB – элемент также имеющий стандартные габариты со слоем утеплителя в 60 мм. Назвать конструкцию сип панелью сложно, так как технология разительно отличается от регламентированной. Пенополиуретан намного прочнее пенополистирола, но использование продукта в больших количествах финансово затратно, поэтому тут скорее исключение из правил, например, если необходим предельно тонкий слой утеплительного материала или строительство ведется в регионах с высокой влажностью, а значит, применение пенополистирола не рекомендуется.

Где применяются сэндвич панели

Сэндвич панели были созданы на территории Америки, в 30-е годы ХХ столетия. Что касается отечественного рынка, то изделия на нем появились относительно недавно. Несмотря на это, их популярность быстро растет. Для чего используется материал:

1. Строительство гаражей.
2. Строительство садовых домиков.
3. Постройка складских помещений и промышленных корпусов.
4. Для декоративной отделки стен.

Сегодня из материала могут строить бытовки, киоски и магазины, а также кинотеатры. Им утепляют складские помещения и готовые конструкции. К тому же это отличный звукоизолирующий материал, подходящий для создания межкомнатных перегородок. Супермаркеты, торговые центры, коттеджи и постройки, высота которых не более 2 этажей – все это создают из панелей.

Строительство домов из сэндвич-панелей: преимущества и недостатки

Как и у любого материала, в использовании сэндвич-панелей есть как свои преимущества, так и недостатки.

Сначала о приятном. Главным плюсом этого стройматериала является соответствие его качества, о котором свидетельствует высокая прочность материала, относительно цены. Этот фактор играет очень большую роль при подсчёте строительной сметы. Ведь использование этого материала существенно снижает расходы. За счёт лёгкости панелей облегчается вес общей конструкции, а значит, нет необходимости в укреплённом фундаменте.

Что касается монтажа, то и здесь можно сэкономить как минимум на обслуживающей технике.

Кроме того, использование SIP панелей значительно облегчает отделку фасадов, внутренняя отделка также проходит легче – стены уже теплые и ровные. Их замечательная структура позволяет добиться максимальной гладкости поверхностей.

А теперь о грустном. Главным минусом SIP-панелей и построек из этого материала есть их ограниченный срок эксплуатации, хотя точную цифру никто не называет. Через несколько лет после монтажа, конструкция начинает терять свои тепловые и изолирующие свойства. Но эта проблема вполне решаема. Достаточно заменить минеральную вату или пенопласт на полистирол. Также, любому зданию из этого материала требуется постоянная вентиляция во всех помещениях.

Наши рекомендации

Выбирая вид СИП-панелей, мы рекомендуем обращать особое внимание на технические характеристики и даже не рассматривать варианты, когда утеплителем выступает минеральная вата – это, конечно, может выйти на первых этапах дешевле, но в процессе эксплуатации может вылезти масса проблем, таких как например усадка материала. И соответственно снижение функциональных качеств панелей

Вариант с каркасом из фибролита тоже достаточно сомнителен. В этом случае можно потратить на строительные работы в несколько раз больше и получить дом, который сильно уступает такому же, но с использованием более распространенных материалов.

Также заслуживает внимание и новинка в данном сегменте строительства. Речь идет, конечно, о каменных панелях

Из множества их преимуществ можно выделить полную влагостойкость, огнеупорность, экологичность и относительную дешевизну. Также нельзя не отметить эстетическую сторону вопроса – они выглядят достаточно стильно, по сравнению с тем же ОСП.

Выбирая вид СИП-панелей, не забывайте о том, что стоит выбрать и производителя. Ведь все функциональные характеристики могут быть нивелированы тем, что компания пытается сэкономить на своих клиентах используя некачественные материалы.

SIP панели – что это такое

SIP панели – это один из современных многослойных материалов, который используют при строительстве жилых домов. Их эксплуатационные свойства обусловлены особой структурой, способом изготовления.

Трехслойная структура СИП

SIP – это строительные трехслойные панели, которые изготавливают методом прессования. В результате материал получается практически цельным. Первый слой – ориентированно-стружечная плита (ОСП), второй – пенополистирол, третий – еще одна ОСП.

Ориентированно-стружечные плиты делают из нескольких слоев древесной стружки, которые связаны между собой синтетическими смолами. Их прессуют при высокой температуре и давлении. В каждом слое направление стружки различно, что придает готовому листу высокую прочность.

Обратите внимание: чем больше количество стружечных слоев и лучше клеевой состав, тем выше показатели влагостойкости, прочности ОСП

Ориентированно-стружечные плиты имеют стабильные размеры, обеспечивают прекрасную шумо- и теплоизоляцию, устойчивы к перепадам температур, просты в монтаже.

Пенополистирол состоит из отдельных микропористых гранул, внутри которых пустоты. Они обусловливают легкость этого утеплителя, его хорошие звукоизоляционные свойства. Пенополистирол не выделяет в воздух токсические вещества, морозостоек, устойчив к образованию плесени.

Достоинства этих двух материалов во многом определяют преимущества строительства из СИП панелей.

Сэндвич-панели и SIP панели – в чем отличия

Сразу стоит оговориться, что по своей сути SIP – это разновидность сэндвич-панелей. Для нее характерны: связка ОСП и пенополистирола, определенный набор эксплуатационных качеств.

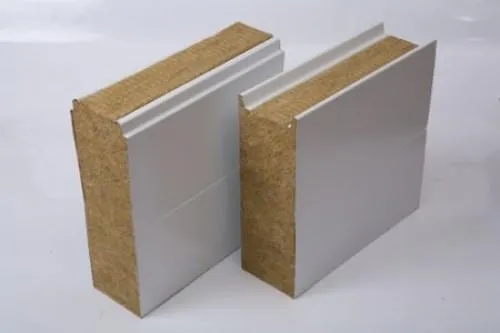

Сэндвич-панели бывают и другими:

• обшивка: оцинкованная сталь с полимерным покрытием, жесткие ПВХ-листы, гипсокартон, ДСП, фанера;
• теплоизоляция: минеральная вата, стекловолокно, пенополиуретан.

Общая приставка “сэндвич” означает лишь многослойность материала.

От других сэндвич-панелей СИП также отличает технология изготовления. Плотно спрессованные в монолитные листы они превосходят аналоги из других материалов. А вот большинство сэндвич-панелей без особого труда можно разобрать на слои.

Что касается несущей способности, то SIP могут быть конструктивными элементами дома, нести вертикальную нагрузку от перекрытий, крыши и др. Сэндвич-панели больше подходят для внутренних перегородок, дополнительного утепления наружных стен.

Достоинства и недостатки материала

Обустроенные дома из СИП панелей отличаются высоким уровнем теплосбережения. Они могут быть почти в 1,5 раза теплее, чем аналогичные строения, выполненные по стандартной каркасной технологии. Это позволяет снизить расходы на электроэнергию, отопление.

Внутри строения формируется благоприятный микроклимат. В период холодов воздух в комнатах быстро нагревается, но долго остывает.

Для возведения теплой “коробки” дома понадобится буквально 10-14 дней независимо от времени года. А по окончании работ можно сразу приступить к отделке, так как стены практически не дают усадку.

Также теплоизолированным панелям в большинстве случаев не нужна дополнительная паро- и ветрозащита.

К их недостаткам относят: высокую стоимость при использовании качественного OSB, горючесть древесины и эффект “термоса”. Последний подразумевает необходимость установки принудительной вентиляции в условиях практически замкнутого теплового контура.

Что будет дальше?

Безусловно состав SIP-панелей и технология строительства еще будут улучшаться. Некоторые недостатки современных СИП будут исправлены заменой или улучшением материалов, но принципиальное решение уже достигнуто: эти дома при правильной эксплуатации почти герметичны, имеют низкую теплопроводность, материалы сочетают прочность и гибкость, а стоимость производства и строительства вполне приемлема.

Было бы хорошо подождать ещё 20 лет и дождаться нового поколения стройматериалов, как когда-то мы дождались железобетона, гипсокартона и металлочерепицы. Но строить нужно сейчас. Значит выбирать надо из самых лучших материалов на сегодняшний день.

Аналоги SIP панелей

Рынок СИП панелей развивается динамично, строятся новые заводы с передовыми технологиями. Аналогичные структурным панелям изделия есть, их много, различного назначения и сфер применения:

Стекломагниевая панель (СМЛ – стекломагнезитовый лист), используемый максимальный формат листа 1,22 х 2,44, при весе 68 кг. Утеплитель – пенополистирол.

Панель со стекломагнезитовыми листамиИсточник stroj-grad.ru

Цементно-стружечная панель (ЦСП) – 1,2 м х 3,0, вес 120 кг. Утеплитель – пенополистирол.

Стандартный пенополистироловый утеплитель и цементно-стружечные листыИсточник pobetony.ru

ОСП с минераловатным утеплителем, размеры аналогичны обычным ОСП, толщина не более 174 мм, вес 90 кг.

Ориентировочно-стружечная панель с минераловатным утеплителемИсточник yandex.uz

ОСП с пенополиуретановой прослойкой (ППУ), размер стандартный, толщина утеплителя не превышает 60 мм, применение редкое.

Ориентировочно-стружечная панель с пенополиуретановым утеплителемИсточник cotages.ru

Вероятны и другие варианты и комбинации с утеплителем либо используемыми облицовочными листами.

СИП-панели своими руками

Желая экономить средства, люди придумывают свои способы изготовления строительного материала. Хорошо разобравшись в вопросе, что это такое СИП-панели, при желании можно самостоятельно сделать нужное количество заготовок для возведения дачного домика или бани. Технология производства несложная, но требует навыков:

1. Мастерим стол, размеры которого превышают габариты будущей панели.
2. Кладем лист ОСП.
3. Смазываем его клеем TOP-UR, Macroplast или аналогом.
4. Сверху укладываем лист полистирола.
5. Смазываем полистирол клеем.
6. Накрываем утеплитель второй плитой ОСП.
7. По данной технологии делаем штук 5 СИП-панелей, укладывая их друг на дружку.
8. Сдавливаем изделия с помощью гидравлического пресса.
9. Вместо пресса подходит метод вакуумного прессования, когда панели помещают в плотный чехол, из которого выкачивается воздух.
10. Далее СИП-панели сутки хранятся в горизонтальном положении.

https://youtube.com/watch?v=CQvF6PWTKwI%250D

Новые технологии в изготовлении панелей из бетона

Основным аргументом против выбора панелей, как строительного материала для возведения жилого дома, является то, что жилье будет холодным и не безопасным с экологической точки зрения. Но большинство производимых в данное время железобетонных плит имеют многослойную структуру, которая отвечает самым высоким требованиям по теплотехническим параметрам. Кроме того, на все бетонные изделия предусмотрены экологические сертификаты.

Многие изготовители железобетонных материалов адаптировали производство под выпуск продукции для малоэтажного жилого строительства. Изделия производятся под готовые проекты домов из бетонных плит, либо адаптируются под индивидуальные условия.

Конструкции современных панелей

Современная бетонная плита для наружных несущих стен – это сложная многослойная конструкция. Обычно она имеет два основных слоя: наружный и внутренний.

Некоторые изделия предполагают наличие между ними третьего, промежуточного слоя. В таких конструкциях еще на стадии производства предусматривается расположение всех технологических отверстий и проемов для окон и дверей согласно проекту.

Фасадную отделку панели можно выполнить практически любую:

• Штукатурка;
• Клинкерная плитка;
• Керамогранит;
• Натуральный камень;
• Дерево;
• Различные панели.

Весьма интересным решением станет комбинированная наружная отделка с применением нескольких материалов или бетонная плитка для фасадов домов. Внутренняя отделка также может быть самой разнообразной.

Достоинства готовых бетонных конструкций

Заводское производство железобетонных панелей обеспечивает продукции высокое качество, точность размеров, соблюдение всех заданных технических параметров.

• Отличные параметры по теплоизоляции определяются типом утепляющего слоя.
• В панелях устанавливается хорошая звукоизоляция.
• Железобетонные плиты для стен дома пожаробезопасны – они относятся к классу негорючих материалов и имеют способность длительного сопротивления открытому огню.
• Такие материалы обладают высокой морозостойкостью – не ниже F
• Значительно снижается нагрузка на фундамент, так как вес «теплой» железобетонной плиты значительно меньше, чем масса кладки из многих других строительных материалов.
• Монтаж железобетонных панелей производится очень быстро.
• Для установки плит перекрытия не требуется устройство армирующего пояса.
• Работы по возведению здания можно выполнять независимо от времени года и погодных условий.
• Отделку дома можно производить сразу после установки коробки – панели не дают усадки.
• Внешнюю отделку панелей есть возможность выполнить в заводских условиях. Это значительно ускоряет процесс строительства. Качество отделочных работ получается очень высокое.
• Также на заводах можно сделать дополнительное внешнее утепление плит или установить оконные проемы и полностью готовые оконные блоки.
• Подготовленная внутренняя поверхность плит предполагает быструю отделку помещений.
• Дома из железобетонных плит имеют высокую прочность и долгий срок эксплуатации.
• Цена на бетонный дом будет значительно ниже, чем, например, на здание из кирпича.

В качестве основания под здание можно применять свайно-ростверковый, ленточный фундамент, или поставить дом на бетонной плите с утеплением.

Недостатки строительства частного жилья из плит

При всех достоинствах строительства из железобетонных панелей нельзя не отметить и значительные недостатки такого метода:

• Чаще всего индивидуальное строительство осуществляется своими руками или наемными рабочими без привлечения тяжелой техники. В случае возведения дома из плит железобетона дорогостоящая аренда строительных машин необходима. Кроме того, технике требуется обеспечить хороший подъезд к строящемуся объекту.
• Доставка панелей на стройплощадку может стать значительной статьей расходов. Фирм, которые занимаются производством таких изделий для индивидуального строительства, не так уж и много. Следовательно, построить дом из железобетонных плит будет рациональным только, если завод находится не очень далеко.
• Экологическая чистота бетонных домов считается низкой из-за некачественных утеплителей, применяемых в некоторых панелях. В этом случае стоит более тщательно выбирать поставщика продукции.
• Небольшое разнообразие форм и размеров изделий не дает возможности сделать индивидуальное здание. Это не совсем верно. Многие производители не только предлагают различные готовые пакеты проектов и комплектов панелей, но и могут адаптировать изготовление под конкретные требования.

В любом случае можно применить комбинирование материалов и способов возведения дома, чтобы получился вариант, который полностью соответствует вашим желаниям.

Стены СИП дома

После сооружения цокольного перекрытия дома из СИП панели своими руками осуществляется монтаж бруса нижней стеновой обвязки согласно разработанному плану расположения помещений внутри здания.

Нижняя обвязка

В качестве стройматериала для обустройства нижней обвязки стен используется деревянный брус, ширина которого соответствует толщине изолятора (пенополистирола), входящего в конструкцию строительной плиты СИП. Высота бруса – 5-6 см.

Такой массивный брус не часто можно встретить в свободной продаже на строительном рынке. При этом это достаточно дорогой стройматериал. Поэтому вместо него частные застройщики обычно используют композитные заготовки, выполненные из нескольких отдельных досок подходящих параметров.

Для фиксации элементов нижней обвязки используются саморезы по дереву длиной 7,5 см. Шаг крепления должен составлять не больше 40 см.

Каркасная технология монтажа СИП панелей

Сборка стен здания из СИП панелей выполняется аналогично, как это было описано выше для цокольного перекрытия.

Самым популярным способом монтажа строительных плит СИП считается каркасный. В данном случае сращивающими элементами конструкции являются не лаги, а специальные сдвоенные стойки размером 5х17,5 см.

Монтаж начинается с угла постройки. Первый элемент стены устанавливается на обвязочный брус, его торец выравнивается заподлицо с перекрытием. Фиксация строительной панели к обвязке выполняется с помощью саморезов длиной 4 см. Шаг крепления – 15 см.

В наружный вертикальный торец вкладывается одинарная стойка 5х15 см, фиксируется через ОСБ облицовку саморезами длиной 4 см.

По внутреннему краю строительной плиты напротив торца перпендикулярной угловой стены монтируется вертикальная сдвоенная стойка, фиксация которой выполняется саморезами 0,8х24 см с шагом 40 см.

Сборка угловой части здания завершается установкой перпендикулярной плиты, которая фиксируется по угловому шипу с помощью саморезов по дереву на 4 см. Чтобы посадить данный элемент конструкции максимально плотно, рекомендуется аккуратно его подбивать кувалдой с торца, используя дополнительную прокладку из бруса или толстой доски.

Дальнейший монтаж конструкции из СИП панелей предусматривает аналогичные действия. Плиты поочередно устанавливаются через шип-стойку до полного возведения стен жилого дома.

Чтобы стойка выходила в строительную панель на необходимую глубину, в изоляционном материале делается паз, от равномерности выборки которого будет зависеть прочность фиксации стеновых компонентов, в т.ч. тепловая эффективность стыка.

Поэтому для качественного изготовления паза рекомендуется арендовать или купить специальный строительный инструмент – термонож или болгарку с фрезерной насадкой.

Бескаркасная технология монтажа СИП панелей

Бескаркасный метод соединения предполагает применение шпонок из ОСБ или специальных термовставок «сплайнов». Эти детали являются узким элементом СИП панели, который собственными габаритами идеально вписывается в паз, обустроенный на торце полноразмерной строительной панели.

Техника сборки конструкции бескаркасным способом предоставляет возможность существенно уменьшить теплопотери, присущие деревянному брусу, из которого изготавливают каркас здания. Как известно, теплопроводность древесины намного выше, чем у пенополистирола.

Бескаркасная технология идеально подходит для сборки одноэтажных домов из СИП панелей. Но, независимо от используемого способа установки и фиксации строительных плит, рекомендуется все соединяемые поверхности предварительно обрабатывать специальной строительной пеной. Ее состав позволяет получать абсолютно герметичные стыки, повышать общий уровень надежности всей конструкции.

После окончания монтажа стен первого этажа открытые (верхние) торцы стройматериала обязательно обрабатываются монтажной пеной, в паз пенополистирола вкладывается обвязочный брус. Его фиксация осуществляется по всему периметру через ОСБ плиты к каркасным стойкам саморезами.

Перекрытия между этажами и чердаком обустраиваются аналогично цокольному перекрытию. Монтаж панельных стен 2-3 этажа или мансардного помещения осуществляется также, как и первого этажа коттеджа.
