Как правильно выбрать и подключить уличный датчик освещенности для включения света: экономный и долговечный

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности.

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

Распространенные схемы подключения датчика

Схема подключения фотореле зависит от количества выводов. Коммутация происходит в распределительной коробке. Провода устройства различаются по цветам:

• коричневый или черный – соединяется с фазой, обеспечивает подачу питания;
• синий – направляется к нулевой клемме, к ней же напрямую подключается провод светильника;
• красный – выходной провод подает фазу на осветительный прибор.

Если в цепь входит датчик движения, его подключают последовательно, за сумеречным реле. Выключатель, управляющий несколькими светильниками, коммутируется с пускателем. Для самостоятельного подключения прибора производитель дает схему в инструкции.

Настройка светочувствительного прибора

После подключения уровень срабатывания фотореле надо настроить. Делается это экспериментальным путем. Устанавливается минимальная чувствительность — ручка регулятора поворачивается в крайнее положение, лампы освещения при этом не должны гореть (если горят, значит, выставлена наибольшая чувствительность). Дальше надо выждать, когда освещенность упадет до уровня, при котором желательно включать осветительные приборы. После этого надо вращать орган настройки в сторону увеличения чувствительности до включения света. На следующий день надо проконтролировать момент срабатывания и, при необходимости, отрегулировать его точнее. Утром свет погаснет примерно при том же уровне освещенности.

Настроечный орган порога срабатывания.

Продвинутые устройства имеют кнопку обучения. При достижении необходимой освещенности с помощью этой функции фотореле запомнит установленный уровень, и в дальнейшем будет срабатывать при достижении записанного порога.

Если у реле есть регулируемый таймер задержки, его время срабатывания также надо подобрать экспериментально, чтобы избежать включения света при кратковременном повышении освещенности. Например, при попадании на фотодатчик света фар проезжающих автомобилей.

Принцип работы

Функционирование автоматической осветительной системы обеспечивается специальным датчиком движения. Когда в его поле зрения происходит изменение объема помещения, возникает тепловое излучение или звук, производится подача сигнала на управляющий контур. Который и пускает ток к лампам, а также продолжает его поддерживать весь период срабатывания сенсора. Более «умные» варианты контроллера выполняют подобное действие и некоторое время после окончания подачи сигналов от датчика. Такая система предотвращает отключение освещения при временной неподвижности объектов в сенсорном поле или отсутствии сигналов, на которые реагирует детектор. В тех случаях, когда датчик движения долгое время не регистрирует наличие человека, производится разрыв питания ламп.

В наиболее простых системах управляющий контур монтируется прямо внутрь датчика, что накладывает определенные ограничения на количество подключаемых потребителей.

Существует еще один метод применения сигнализаторов движения — они используются в охранных системах. В таких случаях, их реакция на нахождение движущегося объекта приводит к включению сирены или иных устройств оповещения.

Что такое датчик движения для освещения

Приборы фиксации движения и присутствия человека стали всё чаще проникать в повседневную жизнь. Зародившись в недрах военной и охранной индустрии, со временем они стали товаром народного потребления. Сегодня датчики можно увидеть не только на охраняемых объектах, но и в местах проживания гражданского населения, в частности, во дворах, на лестничных площадках и даже в квартирах. Не углубляясь в технические подробности, можно сказать лишь, что устройство сенсорных приборов основано на применении достижений электроники и оптической техники, использовании компактных микропроцессоров и технологий дистанционной передачи сигнала.

Датчик движения имеет компактные размеры

Выделяют несколько видов датчиков движения (не путать с датчиками присутствия), различающихся по конструктивным решениям.

1. Ультразвуковые. Принцип их действия основан на явлении эхолокации. Прибор излучает ультразвуковой сигнал, который отражаясь от движущегося объекта, изменяет свою частоту. Анализируя отражённый сигнал, датчик улавливает малейшие движения в окружающей среде. Подобным образом работает слуховой аппарат летучей мыши.

2. Инфракрасные. Работа этого прибора основана на изменениях электрических свойств чувствительного фотоэлемента. Главной деталью является пироэлектрический датчик, который при изменении фона инфракрасного излучения, посылает сигнал на размыкание (или замыкание) цепи электрического тока. Принцип действия имеет пассивный характер, не связанный с излучением.

3. Микроволновые. Принцип действия тот же, что и у ультрафиолетового датчика, но локация производится высокочастотными электромагнитными волнами. Благодаря этому значительно повышается точность прибора.

4. Гибридные. Наиболее совершенный вид датчиков движения, совмещающий в себе одновременно несколько типов. Например, инфракрасного и микроволнового. Такое сочетание позволяет наиболее точно анализировать перемещения в секторе обзора.

Область применения датчиков в повседневной жизни:

• автоматизация управления наружной осветительной техникой;
• обустройство системы охранных сигнализаций, защита от посягательств на имущество, контроль проникновения на частные объекты — дома, квартиры, автомобили;
• включение в оборудование для контроля различных систем «умного дома», например, вентиляции воздуха, автоматического включения оборудования и другие;
• управление процессами, находящимися вне зоны прямого наблюдения.

Таблица: эксплуатационные характеристики датчиков движения

Разновидность датчиков движения	Достоинства	Недостатки
Ультразвуковой	хорошо адаптирован к климатическим воздействиям; не боится повышенной влажности и запылённости; характеризуется невысокой стоимостью.	плохо реагирует на плавные движения, хорошо откликается лишь на резкие перемещения; имеет ограниченный сектор контролируемой территории; негативно влияет на самочувствие домашних питомцев, которые воспринимают УВ как сигнал тревоги.
Инфракрасный	абсолютно безопасен для человека и животных; удобен в эксплуатации внутри помещений; имеет широкий диапазон настроек угла наблюдения и дальности действия.	зависит от посторонних факторов в открытых условиях, например, яркого солнечного света, погодных изменений; имеет ограниченный диапазон рабочей температуры; не реагирует на объекты, облачённые в теплоизолирующую одежду; часто ложно срабатывает при работе вне помещения.
Микроволновый	прекрасно адаптирован к резким перепадам температур; чётко реагирует на мельчайшие движения; характеризуется компактностью, небольшими габаритами; способен работать в нескольких независимых зонах контроля.	срабатывает при движении объектов, находящихся за границами зоны наблюдения (за тонкими перегородками, окнами и т. п.); может быть опасным для здоровья человека и животных; относительно дорого стоит.
Комбинированный	оснащён микропроцессором, анализирующим поступающие сигналы; наиболее точный из всех видов датчиков.

Достоинства и характеристики

Фотореле имеет много положительных сторон:

1. Создает комфорт и безопасность.
2. Экономия электроэнергии.
3. Отсутствие контроля за включением и выключением осветительных приборов.

Основной недостаток
— это дополнительные расходы на покупку и установку устройства.

Основные технические характеристики:

1. Напряжение в сети, обычно это 220 В, с частотой 50 Гц.
2. Максимальный показатель тока, чаще всего от 5 до 16 Гц;

Уровень максимального тока нагрузки зависит от мощности, и чем сильнее нагрузка, тем больше должен быть показатель тока.

1. Диапазон наружного освещения, при котором срабатывает реле.
2. Потребляемая мощность светочувствительного прибора.
3. предусмотренная задержка от непродолжительного затемнения.
4. Температура окружающей среды.
5. Уровень защиты оболочки.

Уровень освещенности окружающей среды, при котором срабатывает система включения — в диапазоне от 5 до 50 люкс.
Также есть возможность регулировки этого показателя.

Светочувствительное реле потребляет от 0,1 до 1 Вт в так называемом спящем режиме и от 5 до 10 Вт в рабочем состоянии. Большинство моделей снабжены специальной системой задержки включении и выключения, что дает возможность избежать случайных сбоев.

Для районов с разным температурным режимом, предусмотрены различные варианты прибора. Обычное светочувствительное реле должно работать от -20 до +50 градусов по Цельсию. Есть международная классификация уровней защиты, согласно которой для реле, устанавливаемого на улице, нужна маркировка не менее IP44.

Степень защиты, согласно международной системе – это защита от проникновения воды и твердых предметов.

Совмещение датчика движения с выключателем

Для обеспечения постоянной работы светильника, независимо от уровня освещенности и наличия в зоне действия сенсора человека, в схему можно поставить выключатель. В качестве него может быть использован переключатель одноклавишного типа. При его включении коммутирующие контакты сенсора шунтируются, что обеспечивает постоянный режим освещения.

Нейтраль или нулевой провод от выключателя следует напрямую к светильнику (лампе) из сети, фазный провод проходит через выключатель, контакты которого параллельны коммутационной группе сенсора. Если использован в схеме пускатель, то его обмотка должна питаться от выключателя.

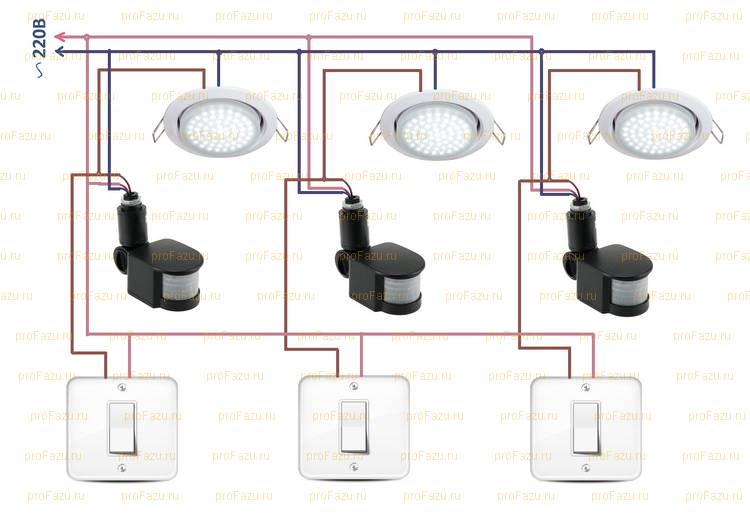

Схема подключения нескольких датчиков

Схема первого типа получила широкое применение в помещениях простой формы. Это может быть квадрат, прямоугольник или круг, в общем, то, где требуется контролировать только одну определенную зону. Если требуется организовать автоматическое включение освещения в помещениях сложной формы с дополнительными ответвлениями и изгибами, например, в изогнутых коридорах, то необходимо применить несколько датчиков. Но в данной схеме также есть свои нюансы. Например, если требуется организовать комфорт передвижения по длинному коридору, но при этом необходимо обеспечить максимум экономии, то датчики должны включаться независимо друг от друга, то есть параллельно.

Если требуется создать надежную охранную систему, то подсоединение датчика движения на свет следует выполнять по схеме, представленной ниже.

Здесь датчики объединены между собой фазным проводом от сети. Нулевой провод поступает на все сенсоры и светильник или сигнализацию без промежуточной  коммутации

Здесь важно не путать цвета проводов и контролировать фазу на всех устройствах, чтобы не создать короткого замыкания в схеме. При срабатывании любого из датчиков включиться главный сигнальный светильник или система звукового оповещения. При создании системы с управляемыми светильниками параллельно контактной группе датчиков устанавливается выключатель

Если схема состоит из нескольких датчиков движения, и требуется обеспечить независимое включение каждого из светильников, то выключатель устанавливается на каждом датчике

При создании системы с управляемыми светильниками параллельно контактной группе датчиков устанавливается выключатель. Если схема состоит из нескольких датчиков движения, и требуется обеспечить независимое включение каждого из светильников, то выключатель устанавливается на каждом датчике.

Перед тем, как проверить устройство контроля движения, следует убедиться в соблюдении цветов проводов и надежности их зажима в клеммах.

Что выбрать

Для проходных помещений, наподобие общих коридоров зданий и лестничных клеток МКД, а также для кладовых и подобных комнат, подойдет самый простой шумовой датчик звука. В большинстве случаев там нет смысла ставить более продвинутые модели. Желательно, чтобы задержка настраивалась.

Внутри жилых помещений комнат в санузлах используют сенсоры, различающие команды и с регулировкой чувствительности микрофона. Последняя опция рекомендована для любых типов таких контроллеров, это же касается и функции активации только при темноте. Например, отличным выбором будет изделие, различающее команды, установленное в прихожей-коридоре квартиры: при входе человека – с одним хлопком свет выключится, два хлопка при закрытии двери — выключится.

При значительном фоновом шуме (подъезд, выходящий на шумную улицу) следует устанавливать датчики звука с регулировкой чувствительности микрофона. Если того требуют особенности среды, например, когда шум нежелательный в определенные периоды, то выбирают комбинированные модели с сенсорами акустическим и движения одновременно, такие приборы практичные, так как одну из опций можно отключать при ненадобности.

Зачем нужно фотореле

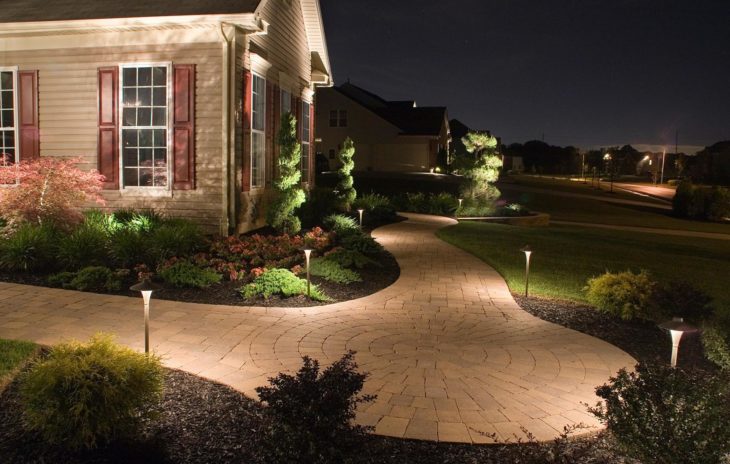

Световые акценты вокруг дома — это не только удобно, но и красиво

Система уличного освещения может работать и без фотосенсоров. Но датчик день-ночь придаёт ей дополнительные преимущества:

• Удобство. Стандартная система освещения предусматривает установку включателя возле входной двери на улице, или в самом доме. Это удобно для того, кто решил выйти из дома поздним вечером. Но при возвращении домой в тёмный период суток приходится идти к выключателю с фонариком, или даже открывать замок в полной темноте. С датчиком можно настроить включение подсветки с наступлением сумерек и владелец приедет на уже освещённую площадку у калитки или перед гаражом.
• Экономия электроэнергии. Жильцы загородных домов нередко забывают выключить свет на улице перед сном или уходом из дома. С датчиком такого не случится. Стандартный выключит свет с первыми лучами солнца, комбинированный с датчиком движения — как только все уйдут со двора, а программируемый — в точно указанное время.
• Имитация присутствия. Воры не рискуют пробираться в дом, пока хозяева дома, а основной признак их присутствия — включённый свет. Уличная подсветка с сенсором создаёт видимость присутствия и таким образом защищает дом от вандалов и грабителей, пока семья на отдыхе или в командировке.

Датчики освещённости хорошо показали себя в городских осветительных системах, их нередко используют коммунальные службы, владельцы торговых центров, автостоянок, рекламных щитов и т. д. В частных загородных домах фотореле тоже выгодны и уместны, поэтому приобретают всё большую популярность.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Наименование и обозначение параметра датчика движения
Обозначение	Наименование параметра	Функция	Примечание
LUX	Освещенность	Регулирует уровень освещенности, при которой срабатывает датчик движения	от 5 до 10000 Люкс
TIME	Время	Продолжительность включения таймера	от 5 до 420 секунд
SENS	Чувствительность	Регулирует дальность действия	до 12м
MIC	Микрофон	Регулирует уровень шума, при которой срабатывает датчик движения	30-90 db

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум.

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения. Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы

Устройство

В состав прибора для автоматического включения света входит фотореле, обеспечивающее его срабатывание при определенных условиях. Фотореле включает:

• Корпус, предназначенный для размещения остальных элементов и их правильной фиксации друг относительно друга. Для этой цели в корпусе предусматриваются специальные отверстия или другие элементы, позволяющие обеспечить надежную фиксацию;
• Фотоэлемент, являющийся светочувствительным датчиком тока. От него управляющие импульсы подаются на элемент управления. В состав прибора может входить фотосимистор, фототранзистор, светодиод, фототиристор;
• Электронный блок, включающий источник питания, электромеханическое реле, устройство, усиливающее сигнал.

Если датчики освещенности при эксплуатации подключаются к приборам с большой мощностью, в его состав входит повторитель контактов электромеханического реле. Некоторые модели имеют возможность регулировки времени срабатывания. Это позволяет предотвратить ложное срабатывание в темное время суток, например, при случайном попадании света фар авто либо других источников.

Примеры моделей датчиков звука для освещения

Рассмотрим не только обычные звуковые датчики и стандартные типоразмеры, но и специфические, например, ночники, лампочки со встроенной электронной начинкой.

ASO-208

Недорогая модель (300–400 руб.) белорусского производителя. Подойдет для лестничной площадки. На корпусе прописана управляемая мощность для разных ламп. Чувствительность микрофона регулируется отверткой или подобным. При максимальном уровне среагирует даже на звон ключей.

Это шумовой вариант без регулируемого реле задержки, то есть продолжительность до выключения нельзя изменить, она составляет 1 мин. после распознавания последнего звука. Несмотря на данный минус модель — одна из самых качественных для не особо сложных целей, например, для подъездов, общественных коридоров.

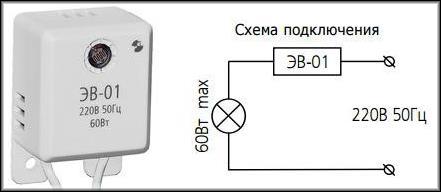

Реле (лестничный автомат) ЭВ-01

Контроллер шума российского бренда ООО «Реле и автоматика». Дешевый — 300–400 руб., относительным недостатком является поддерживаемая мощность — до 60 Вт, впрочем, для большинства случаев этого хватит, тем более, если учесть, что теперь чаще используют экономные лампочки с небольшим потреблением энергии.

Прибор с базовыми функциями, реле не регулируемое, встроенная задержка 50 сек., радиус мониторинга 5 м. Чувствительность микрофона не настраиваемая, но для помещений типа подъездов, лестничных клеток, коридоров этого особо и не требуется. Достоинства: есть фотоэлемент, включающий прибор только для темного времени. Но его чувствительность также не регулируется, поэтому надо выбирать места, чтобы не было засветки, например, фонарями на улице.

Joying Liang

На Aliexpress есть много достойных дешевых акустических реле, Joying Liang одно из них. Стоит всего около 270 руб. Управляет нагрузкой до 60 Вт, задержка — 40–50 сек. Регулировка микрофона и датчика света отсутствует.

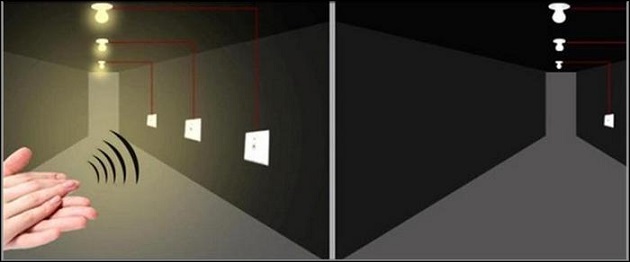

Лампочки с датчиком звука

Осветительные приборы с вмонтированным акустическим включателем удобные, так как не надо заниматься отдельным монтажом сенсора. Одним из типоразмеров является лампочка с такой электронной начинкой. Изделие ничем не отличается по внешнему виду от обычной экономки LED. Стоимость — 250–300 руб.

Пример стандартной лампочки E27, 9 Вт (эквивалент лампе накаливания 60 Вт), LED со звуковым дистанционным включателем:

• особенность: есть не только сенсор звука, но и освещенности;
• радиус действия обнаружителей — 3–8 м;
• чувствительность — 50 дБ;
• задержка — 30 сек.

Минус: чувствительность датчика и микрофона не регулируемая.

ANBLUB

Изделие от бренда ANBLUB отличается практичностью для определенных условий. Звуковой датчик выполнен внутри цоколя (патрона), то есть надо всего лишь вкрутить его, а затем — лампочку.

Параметры:

• нерегулируемые датчик света (работает только в темноте) и звука;
• реагирует на шум 45–50 дБ (хлопок, громкий кашель);
• задержка 45 сек.;
• цоколь E27/E26 (универсальный);
• для нагрузки 25 W, то есть изделие для экономных LED лампочек.

Lincoiah

Модель с клеммами, спрятанными под крышкой, провода уже есть и выведены для подключения к цепи.

Параметры:

• задержка 45 сек.;
• диапазон частот для реагирования 50–70 дБ;
• управляемая нагрузка — 60 Вт;
• есть спящий режим, когда светло, то есть вмонтирован также обнаружитель уровня освещенности;
• не регулируемый.

Ночник с датчиком шума

Звуковые обнаружители можно вмонтировать в любые приборы с электроцепью. Один из примеров — ночник из Aliexpress.

Параметры:

• с блоком питания на ≤ 36 В, крайне низкое потребление — 0.5 W, 32 mA;
• 10 режимов;
• спящий режим в светлые периоды суток;
• охватывает 150° (широкий угол), дальность 3–6 м.

Комплекты автовключателей света с разными датчиками

Пример комплекта с акустическим реле, сенсором движения:

• переключатель-контроллер (реле задержки);
• звуковой детектор;
• фотосенсор;
• сенсор PIR, он же датчик движения.

Фотография платы датчика движения.

Вот этим дорожки, со слоем припоя на них, именно они — чаще остальных горят при перегрузке, неправильно подключенного K3. Если такое произойдет, то заменять придется и реле.

По инструкции, датчик освещения LXP-03 в состоянии коммутировать токи 25А. На плате указано, что ток реле 30А, скорее всего производители решили перестраховаться, и я, в этом плане, от них не далеко ушел. Решил ограничить ток на 16А.

Для освещения — это ещё и с запасом.

Ну и на десерт — все самое интересное:

Представленная схема взята именно с той платы, которая показана в начале статьи. Сейчас производитель активно улучшает и изменяет свое устройство, поэтому некоторые данные могут измениться.

В принципе, все одинаково:

Напряжение питания 220V поступает через ноль и клеммы. Ноль — N, клеммы — L.

Если вы измените местами фазу и ноль , или вообще выключите ноль, а не фазы, то ничего страшного не случится. Но делать это крайне не рекомендуется, безопасность ещё некто не отменял.

Выпрямляется напряжение при помощи диодного моста, 4 диода типа 1N4007. За фильтрование напряжения отвечает электролитический конденсатор, стабилизация происходит на уровне +22…24V, для этого, установлен стабилитрон типа 1N4748.

Оставшаяся часть схемы питается от постоянного напряжения. Устроена она следующим образом: На выходе резистивного делителя 68к — VR — Фоторезистор создается напряжение, которое полностью обратно идентично уровню освещения. То устройство, которым настраивается уровень срабатывания — это подстроечный резистор VR с сопротивлением 1 МОм.

Что именно ставят в такие схемы: фоторезистор или фотодиод — неизвестно. Вероятнее фоторезистор, но похожий фотодиод тоже может там стоять.

Если вы хотите экономно и эффективно расходовать электроэнергию, то крутите контролер по часовой стрелке до максимума, так датчик освещения будет срабатывать только при наступлении полной темноте. Выкрутив регулятор в обратную сторону, то будьте готовы кто тому, что свет будет включаться даже днем, если над вами нависнет большая туча.

Вот, как проходит процесс выключения света при наступлении темноты: уровень освещения падает, начинает расти сопротивление фоторезисторов, напряжение на базе транзистора растет. Когда напряжение достигает определенного уровня, транзистор открывается и через коллектор начинает протекать ток, который активирует реле К1. Контактами реле включает нагрузку. Нагрузка подключается через вывод LOAD.

Для обозначения рабочего состояния загорается светодиод . Чтобы реле слишком часто не переключало датчик, например, от колеблющейся ветки дерева, на схеме установлен конденсатор 47 мкФ, который сглаживает все процессы.

Более мощная схема датчик освещения LXP-03:

Она идентична первой схеме в статье, отличия перечислю:

1. Схема питания в состоянии ограничивать напряжение в фазной цепи.

2. Тут диодный мост с фильтрами. Такой же и в предыдущей схеме, просто я не очень удачно её изобразил.

3. Вместо одного стабилитрона, как на первой схеме, тут их установлено два последовательно. Притом, напряжение осталось прежнее — +24В.

4. Здесь установлено более мощное реле, с соответственно более мощным током катушки. Также, здесь используется составная схема на два комплементарных транзистора.

Если вы знаете, как работает схема, то её будет легко отремонтировать.
