Как выбрать сечение кабеля
Содержание:
- Параллельное соединение проводов электропроводки
- Сечение сегментного кабеля
- Почему возникает несоответствие?
- О выборе марки кабеля для домашней электропроводки
- Материалы проводников
- Маркировка проводников (диаметр провода)
- Выбор кабеля
- Как выбрать сечение кабеля при монтаже электропроводки?
- Правило выбора площади сечения провода для максимального тока
- Диаметр провода и из каких материалов могут быть провода
- Электроток (диаметр провода)
- Детальная инструкция по проведению замеров
- Зачем надо уточнять сечения кабеля
Параллельное соединение проводов электропроводки
Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.
Например, есть три провода сечением 2, 3 и 5 мм², а нужен по расчетам 10 мм². Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек.
В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.
Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.
Источники
- https://electric-220.ru/sechenie-provoda-kabelja-po-diametru-formula-tablica
- https://proprovoda.ru/provodka/provoda-i-kabelya/poperechnoe-sechenie-provodnika.html
- https://www.boncom.by/papers/raschet-secheniya-kabelya
- https://220.guru/electroprovodka/provoda-kabeli/kak-uznat-sechenie.html
Сечение сегментного кабеля
При работе с проводниками необходимо понимать их обозначение. Существуют провода и кабеля, которые отличаются друг от друга внутренним устройством и техническими характеристиками. Однако многие люди часто путают эти понятия. Проводом является проводник, имеющий в своей конструкции одну проволоку или группу проволок, сплетенных между собой, и тонкий общий изоляционный слой. Кабелем же называется жила или группа жил, имеющих как собственную изоляцию, так и общий изоляционный слой (оболочку).
Каждому из типов проводников будут соответствовать свои методы определения сечений, которые почти схожи.
Количество энергии, какую передает проводник, зависит от ряда факторов, главный из которых – это материал токопроводящих жил. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:
- Алюминий. Дешевые и легкие проводники, что является их преимуществом. Им присуще такие отрицательные качества, как низкая электропроводность, склонность к механическим повреждением, высокое переходное электросопротивление окисленных поверхностей;
- Медь. Наиболее популярные проводники, имеющие, по сравнению с другими вариантами, высокую стоимость. Однако им присуще малое электрическое и переходное на контактах сопротивление, достаточно высокая эластичность и прочность, легкость в спайке и сварке;
- Алюмомедь. Кабельные изделия с жилами из алюминия, которые покрыты медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Также им присуще легкость, среднее сопротивление при относительной дешевизне.
Различные вида кабелей по материалу изготовления жил
Важно! Некоторые способы определения сечения кабелей и проводов будут зависеть именно от материала их жильной составляющей, который напрямую влияет на пропускную мощность и силу тока (метод определения сечения жил по мощности и току). Алюминиевый кабель с секторными жилами В таких случаях необходимо прибегнуть к таблице, где размер (высота, ширина) кабеля принимает соответствующее значение площади сечения
Изначально необходимо линейкой измерить высоту и ширину требуемого сегмента, после чего требуемый параметр может быть рассчитан соотнесением полученных данных

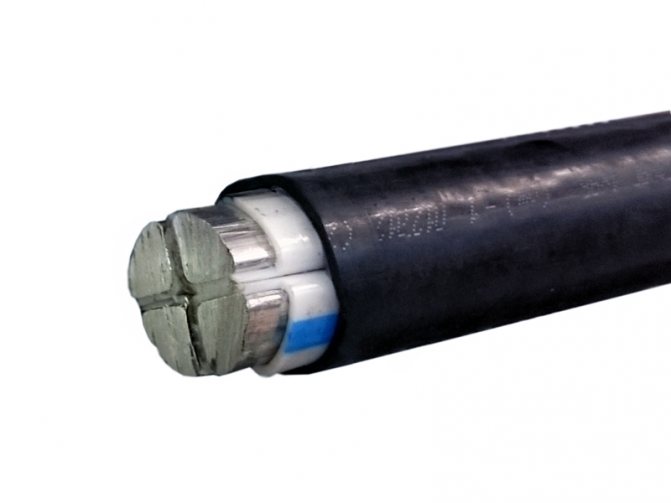

Алюминиевый кабель с секторными жилами В таких случаях необходимо прибегнуть к таблице, где размер (высота, ширина) кабеля принимает соответствующее значение площади сечения. Изначально необходимо линейкой измерить высоту и ширину требуемого сегмента, после чего требуемый параметр может быть рассчитан соотнесением полученных данных.
Таблица расчета площади сектора жилы электрокабеля
Тип кабеля | Площадь сечения сегмента, мм2 | ||||||||
S | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | |
Четырехжильный сегментный | в | – | 7 | 8,2 | 9,6 | 10,8 | 12 | 13,2 | – |
ш | – | 10 | 12 | 14,1 | 16 | 18 | 18 | – | |
Трехжильный сегментный многопроволочный, 6(10) | в | 6 | 7 | 9 | 10 | 11 | 12 | 13,2 | 15,2 |
ш | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | |
Трехжильный сегментный однопроволочный, 6(10) | в | 5,5 | 6,4 | 7,6 | 9 | 10,1 | 11,3 | 12,5 | 14,4 |
ш | 9,2 | 10,5 | 12,5 | 15 | 16,6 | 18,4 | 20,7 | 23,8 |
Почему возникает несоответствие?
Несмотря на то, что в условиях современной конкуренции производители всеми силами стремятся не упустить своих клиентов, некоторые из них берутся за надувательство. Для этого они экономят металл за счет уменьшения диаметра. Достаточно убрать всего лишь пару квадратных миллиметров, и на сотнях километров кабеля это окупиться значительным снижением себестоимости.
А потом и покупателю цену снизят, и сами останутся довольными. Но вот потребитель, в конечном итоге, подводит себя под угрозу из-за того, что сопротивление проводника гораздо ниже заявленного. И в месте прокладки такого провода возникает вероятность возгорания.
О выборе марки кабеля для домашней электропроводки
Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.
А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.
После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.
Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.
Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.
Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.
Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.
При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».
Материалы проводников
Материал токопроводящих жил во многом определяет количество энергии, которую в целом способен передавать проводник. В производстве таких изделий чаще применяются следующие разновидности основ:
- Алюминий.
Главное преимущество – небольшой вес, доступные цены. Но есть и отрицательные качества, в числе которых – высокий показатель электросопротивления у окисленных поверхностей; склонность к появлению механических повреждений; низкий уровень по электропроводности.
- Медь.
Стоимость проводников достаточно высока, но они стали достаточно популярными среди потребителей. Из достоинств – лёгкая спайка и сварка; высокая прочность, эластичность; контакты с небольшим уровнем сопротивления электрического, переходного типа.
- Алюмомедь.
Жилы выполнены из алюминия, а сверху их покрывают медью. Электропроводность у изделий меньше, если сравнить с аналогами из меди. К остальным важным характеристикам относят среднее сопротивление и лёгкость с сохранением относительно доступных цен.
Во многих случаях именно жильная составляющая и основной материал помогают решить, как определять сечение. От этого прямо зависят такие параметры, как пропускная мощность, сила тока.
Маркировка проводников (диаметр провода)
Если сечение совпало с указанным на бирке – прекрасно, можно смело брать. А вот когда получившийся результат намного меньше, стоит остановить свой выбор на более мощном кабеле, следующем по параметрам. В противном случае можно поискать провода в других магазинах. К сожалению качественный товар, отвечающий ГОСТу, в нынешнее время является встретить не так просто. Помните, что качественный кабель дешевым не будет. Отсюда следует вывод — хотите получить качественный товар — ищите проверенные магазины с соотвествующей ГОСТу маркировкой.
Перед принятием окончательного решения — брать или не брать провод, необходимо очень тщательно осмотреть изоляцию. Пластмассовая оболочка жилы должна быть сплошной, иметь внушительную толщину, которая будет одинакова по всей длине. В случае, если помимо несовпадений в диаметре выявились еще и отрицательные нюансы с оплеткой, тогда конечно нужно искать другой магазин, в котором закупка кабеля была бы произведена в другом месте и у совершенно другого производителя. С электричеством лучше не рисковать.
Поэтому, лучше переплатить, возможно, потратить больше времени на поиски, зато купить качественный проводник, сделанный по ГОСТу, а не произведенный по ТУ. В этом случае можно гарантировать, что кабель без всяких проблем отслужит заявленное в документах время, а, скорее всего, и на много дольше. Выбор проводов -дело очень серьезное, халатно отнестись к которому ну уж никак нельзя. Не стоит рисковать строением только из-за того, чтобы сократить время на поиски или сберечь лишние копейки.
Выбор кабеля
Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.
Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.
Одножильный или многожильный
При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.
Здесь мы хотели бы сказать вам одну вещь. Если ваша проводка не будет шевелиться, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то предпочтительно использовать моножилу.
В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.
Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности
Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах
Медь или алюминий
В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.
Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.
Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».
Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.
Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.
Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.
Как выбрать сечение кабеля при монтаже электропроводки?
Выбор сечения провода в этом случае зависит от допустимой плотности тока дельта, которая измеряется в А/мм². Такая плотность тока показывает нагрузку провода, и зависит от условий эксплуатации, которые могут меняться от 2 А/мм² – для закрытой электропроводки и вплоть до 5 А/мм² случае если провода идут в несгораемой изоляции. Нужный диаметра провода можно определить по выбранному току и его значения плотности по следующей формуле:
В случае электрический проводки берется плотность тока дельта (Δ) равной 2 А/мм², и тогда выше приведенная формула преобразуется в:
Сечение провода можно найти по такой формуле:
Такое значение плотности тока 2 А/мм² выбирается с большим запасом потому что, электрическая проводка замуровывается в стену, и достать сгоревшую электропроводку из под штукатурки и финишной отделки стен, весьма непросто.
Сечение кабеля и провода для закрытой электропроводки, берется на 30% больше чем для открытой электропроводки, так как в скрытом варианте кабель практически не охлаждается.
Правило выбора площади сечения провода для максимального тока
Подобрать нужную площадь сечения медного провода исходя из максимального тока можно, используя такое простое правило:
Необходимая площадь сечения провода равна максимальному току, деленному на 10.
Это правило дается без запаса, впритык, поэтому полученный результат необходимо округлять в большую сторону до ближайшего типоразмера. Например, ток 32 Ампер. Нужен провод сечением 32/10 = 3,2 мм2. Выбираем ближайший (естественно, в бОльшую сторону) – 4 мм2. Как видно, это правило вполне укладывается в табличные данные.
То же правило можно озвучить для поиска максимального тока через медный провод при известной его площади:
Максимальный ток равен площади сечения умножить на 10.
И в заключение – опять про старый добрый алюминиевый провод.
Алюминий пропускает ток хуже, чем медь. Этого знать достаточно, но вот немного цифр. Для алюминия (того же сечения, что и медный провод) при токах до 32 А максимальный ток будет меньше, чем для меди всего на 20%. При токах до 80 А алюминий пропускает ток хуже на 30%.
Для алюминия эмпирическое правило будет таким:
Максимальный ток алюминиевого провода равен площади сечения умножить на 6.
Считаю, что знаний, приведенных в данной статье, вполне достаточно, чтобы выбрать провод по соотношениям “цена/толщина”, “толщина/рабочая температура” и “толщина/максимальный ток и мощность”.
Диаметр провода и из каких материалов могут быть провода
Проводник передает определенное количество энергии. Это количество зависит от множества факторов, главный из которых – это материал из которого сделаны токопроводящие жилы. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:
Алюминий. Их основное преимущество в том, что проводники из алюминия дешевые и легкие. Из негативных качеств, можно отметить следующие: склонность к механическим повреждениям, низкая электропроводность, высокое переходное электросопротивление окисленных поверхностей.
Медь. Этот метал наиболее популярен и в сравнении с другими конкурентными вариантами. Отличаются такими главными свойствами: малое электрическое и переходное сопротивление на контактах, достаточно высокая эластичность и прочность, а так же легкость в спайке и сварке.
Алюмомедь. Своеобразный синтез двух металлов. Это кабельные изделия с жилами из алюминия, покрытые медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Еще они обладают легкостью, и средним сопротивлением при относительной дешевизне.
Материалы из которых делают провода
Электроток (диаметр провода)
Довольно часто можно встретить ситуацию, когда мощность электрооборудования и техники владельцу не известна по причине отсутствия этой характеристики в документации или утере необходимых документов, этикеток. Выход всегда есть. Для данной ситуации он таков – произвести расчет по формуле самостоятельно. Мощность определяется по формуле:
P = U*I,
Где:
Р – мощность, измеряемая в ваттах (Вт);
I – сила электротока, измеряемая в амперах (А);
U – приложенное электронапряжение, измеряемое в вольтах (В).
Когда неизвестна сила электротока, то ее можно измерить контрольно-измерительными приборами: амперметром, мультиметром, токоизмерительными клещами.
После определения потребляемой мощности и силы электротока можно посредством нижеприведенной таблицы узнать необходимое сечение кабеля.
Измерение клещами
Сечениепровод. | Электронапряжение 220 В | Электронапряжение 380 В |
Сила тока А; Мощность кВт | Сила тока А; Мощность кВт | |
2,5 | 27 5,9 | 25 16,5 |
4 | 38 8,3 | 30 19,8 |
6 | 50 11 | 40 26,4 |
10 | 70 15,4 | 50 33 |
16 | 90 19,8 | 75 49,5 |
25 | 115 25,3 | 90 59,4 |
35 | 140 30,8 | 115 75,9 |
50 | 175 38,5 | 145 95,7 |
70 | 215 47,3 | 180 118,8 |
95 | 260 57,2 | 220 145,2 |
120 | 300 66 | 260 171,6 |
Детальная инструкция по проведению замеров
Весь процесс вычисления параметров сечения кабеля можно разделить на 6 этапов, каждый из которых имеет свою специфику и должен подчиняться конкретным правилам.
1 этап
Нужно взять кабель, для которого человек собирается определять параметр сечения. Чаще всего для такой цели используются провода, состоящие из 2 или 4 жил. Жилы должны быть изолированы друг от друга специальными материалами.
Как правило, жилы внутри кабеля обладают одинаковыми показателями диаметра, но можно и встретить такие варианты провода, где одна из жил намного тоньше остальных вариантов. Если в кабеле есть одна тонкая жила, значит, она предназначается для заземления.
2 этап
Жилы необходимо очень аккуратно очистить от изоляции провода – с этой целью нужно использовать небольшой, но очень острый нож.
Затем взять штангенциркуль или микрометр и, воспользовавшись инструментом, рассчитать диаметр жилы. Полученное в миллиметрах значение стоит куда-то записать. Используя этот параметр, нужно будет рассчитать такой показатель, как площадь поперечного сечения. Чтобы это сделать, человеку придется умножить коэффициент 0,25 на число П, которое ровняется 3,14, а также на полученное значение диаметра в квадрате. Общая формула для этого расчета выглядит так – S=0,25xПxD в квадрате. Полученное значение необходимо умножить на количество жил, которые присутствуют в определенном кабеле.
Дополнительно нужно вычислить сопротивление провода, для чего понадобятся следующие показатели:
- длина провода;
- сечение кабеля;
- материал, из которого изготовлен кабель.
Имея эти параметры, можно без проблем вычислить показатель сопротивления.
3 этап
Чтобы понять, как делаются замеры на практике и узнать нужную информацию, нужно рассмотреть момент расчета на конкретном примере. Если у пользователя в руках есть медный кабель, который состоит из 4 жил, а параметр его диаметра составляет 2мм, то можно искать площадь его сечения.
Чтобы определить этот параметр, стоит заняться моментом расчета площади поперечного сечения для одной из жил. Сделать это позволяет следующая формула:
S=0,25х3,14х2 в квадрате = 3,14мм в квадрате
Принцип расчета очень простой и максимально понятный. Определив параметр поперечного сечения одного из проводов, можно найти этот показатель для целого кабеля. Чтобы его определить, достаточно умножить полученный по формуле, указанной выше показатель, на общее количество кабелей.
4 этап
Определив параметр сечения, человек может узнать, какой максимальный ток может протекать именно по выбранному кабелю. Также, имея выше указанный показатель на руках, человек может определить сопротивление. К примеру, максимальный ток именно для кабеля из меди можно рассчитать, используя соотношение 8А на 1мм в квадрате. Исходя из этого, предельное значение тока будет составлять 8х12,56=100,5А. для алюминиевого кабеля используются немного другие параметры, которые составляют 5А на 1мм квадратный.
Читать также: Снегоход на камерах из мотоблока
5 этап
Зная значение длины кабеля, можно легко опередить его сопротивление. Чтобы понять, как это делается, нужно рассмотреть все на конкретном примере. К примеру, если длина конкретного кабеля составляет 200м, то чтобы определить показатель сопротивления, нужно умножить удельное сопротивление материала на длину кабеля и поделить на площадь его поперечного сечения. Сделав эти расчеты, можно без проблем определить нужный параметр.
Зачем надо уточнять сечения кабеля
На большинстве проводов и кабелей производитель обязан наносить маркировку, указывающую на их тип, количество токопроводящих жил и их сечение. Если провод промаркирован как 3х2,5 – это значит, что сечение провода по диаметру равно 2,5 мм². Фактические значения могут отличаться от указанных примерно на 30%, потому что некоторые виды проводки (в частности ПУНП) производятся по устаревшим нормам, допускающим погрешность на указанное количество процентов и в основном она появляется в меньшую сторону. В итоге, если использовать кабель меньшего сечения, чем расчетное, то для провода эффект будет примерно такой же, если бы тоненький полиэтиленовый шланг подключить к пожарному гидранту. Это может привести к опасным последствиям: перегреву электропроводки, оплавлению изоляции, изменению свойств металла. Поэтому, прежде чем сделать покупку, обязательно надо проконтролировать чтобы площадь поперечного сечения проводника не отличалась от той, что заявлена производителем.
Способы узнать реальный диаметр провода
Самый простой и точный метод измерить диаметр жилы провода – использовать специальные инструменты, такие как штангенциркуль или микрометр (электронный или механический). Чтобы измерение было точным измеряемый провод надо очистить от изоляции, чтобы инструмент за нее не цеплялся. Также надо осмотреть кончик провода, чтобы он был без перегибов – иногда они появляются если жила перекусывается тупыми кусачками. Когда диаметр измерен, можно приступать к вычислению площади сечения жилы провода.
Микрометр даст более достоверное значение, чем штангенциркуль.
В случае когда под рукой нет точного измерительного инструмента, есть еще один способ как узнать сечение – для него нужна будет отвертка (карандаш или любая трубка) и измерительная линейка. Также придется купить хотя бы один метр провода (хватит и 50 см, если только продадут такое количество) и снять с него изоляцию. Далее проволока наматывается плотно, без зазоров, на жало отвертки и длина намотанного участка замеряется линейкой. Полученная ширина намотки делится на количество витков и результатом будет искомый диаметр провода, по которому уже можно искать сечение.
Как проводить измерения подробно показано в этом видео:
Какие формулы надо использовать
Что такое сечение провода известно еще по азам геометрии или черчения – это пересечение объемной фигуры воображаемой плоскостью. По точкам их соприкосновения образуется плоская фигура, площадь которой вычисляется подходящими формулами. Жила провода чаще всего цилиндрической формы и в сечении дает круг, соответственно, поперечное сечение проводника можно рассчитать по формуле:
S = ϖ R²
R – радиус круга, равен половине диаметра;
ϖ = 3,14
Есть провода с плоскими жилами, но их мало и площадь сечения на них находить гораздо проще – просто перемножить стороны.
Чтобы получить более точный результат надо иметь в виду:
- Чем больше витков (их должно быть не меньше 15) накрутить на отвертку, тем точнее получится результат;
- Расстояний между витками быть не должно, из-за зазора погрешность будет выше;
- Нужно сделать несколько замеров, каждый раз меняя его начало. Чем их больше, тем выше точность расчетов.
Недостатком такого способа является то, что для замеров можно использовать проводники небольшой толщины, толстый кабель накрутить будет сложно.

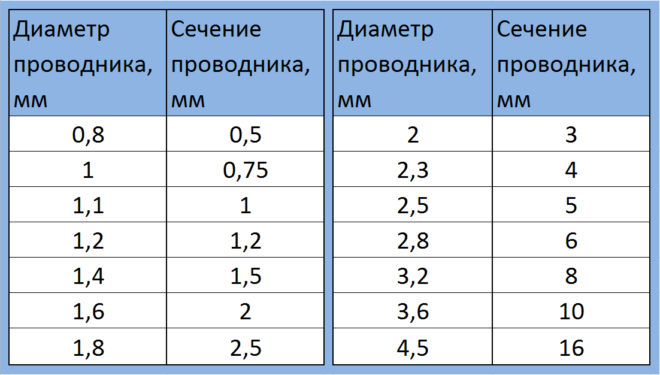

Определяем сечение провода с помощью таблицы
Использование формул не дает гарантированного результата, да и как назло они забываются в самый нужный момент. Поэтому определение сечения лучше проводить согласно таблице, куда сведены результаты вычислений. Если получилось измерить диаметр жилы, то площадь сечения провода можно посмотреть в соответствующем столбце таблицы:
Если надо найти общий диаметр многопроволочной жилы кабеля, то придется отдельно вычислить диаметр каждого проводка, а полученные значения сложить. Дальше все делается так же, как и с однопроволочной жилой – результат находится по формуле или таблице.
При замерах сечения провода, его жила тщательно очищается от изоляции, так как не исключена возможность что ее толщина будет больше нормативной. Если в точности расчетов по каким-либо причинам есть сомнения, то лучше выбирать кабеля или провода с запасом мощности.
Чтобы приблизительно узнать сечение провода, который будет приобретаться, надо сложить мощности электрооборудования, что будет к нему подключено. Потребляемая мощность обязательно указывается в паспорте прибора. По известной мощности высчитывается суммарный ток, который будет протекать по проводнику, а исходя из него уже подбирается сечение.
