Мастер-класс по сборке кухни: монтаж кухонного гарнитура от а до я

Как фиксируется столешница

Ремонт небольшой кухни в квартире.

Столешница представляет собой достаточно толстую и надежную конструкцию, устанавливающуюся сверху на нижние ящики гарнитура. Именно на ней выполняется процесс готовки пищи и другие важные задачи, осуществляемые на кухне. Поэтому следует непременно надежно закрепить столешницу на нижних ящиках гарнитура. Весь процесс делится на этапы:

Наносится разметка столешницы, причем важно оставлять примерно по 1 мм с краев в качестве запаса;
Крепится конструкция плотно к стене помещения, причем допускается наличие небольшой щели между столешницей и стеной, так как впоследствии будет использоваться плинтус, закрывающий этот недостаток;
Отпиливается столешница в соответствии с разметкой с помощью подходящего лобзика, оснащенного мелкими зубцами;
Если имеется угловой гарнитур, то в угле столешницы стыкуются с применением специальной планки из металла, причем именно она гарантирует полное скрытие стыка между столами, а прикручивается она непосредственно на торец конструкции;
Все торцы столешницы непременно закрываются завершающей планкой из металла;
Окончательная фиксация столешницы выполняется  применением качественных саморезов.

Сбор и крепление столешницы к кухонному гарнитуру.

Крепление столешницы – это простая и доступная работа, выполняемая самостоятельно

Важно следить за тем, чтобы не было перекосов, а разные недостатки, связанные с неровным отрезанием конструкции, легко скрываются планками и плинтусом

Следующий этап заключается в фиксации стеновой панели или плитки, что обеспечивает получение фартука. Он должен быть красивым, надежным и хорошо соответствующим самому гарнитуру. Далее осуществляется крепление навесных шкафчиков. Для этого следует пользоваться уровнем или другим измерительным оборудованием, чтобы не было никаких перекосов. В результате обеспечивается установка полноценного кухонного гарнитура, в котором все элементы зафиксированы ровно и правильно. После этого допускается крепить дверки и фасады. Устанавливается плинтус и другие декоративные элементы, продуманные и купленные заранее для гарнитура.

Установка ящиков в кухонный гарнитур.

Таким образом, установка кухни – это несложный процесс, если тщательно в нем разобраться, а также пользоваться исключительно качественными изделиями и крепежными элементами. В результате получается ровно и надежно установить все элементы гарнитура, поэтому пользоваться им будет приятно и комфортно. За счет самостоятельной работы не требуется тратить на этот процесс много денег.

Порядок работы, как построить гарнитур грамотно и надежно

Перед тем как сделать своими руками первый кухонный гарнитур, будет полезным, прежде всего, оценить свои силы. Дело в том, что кухонную мебель можно изготовить двумя способами:

• Как встраиваемый кухонный гарнитур, размещаемый на предварительно собранном деревянном каркасе. Встроенный гарнитур проще в изготовлении, требуется меньше ресурсов, и сам процесс занимает максимум несколько дней работы;
• Сборный гарнитур является, по сути, точной копией фабричной кухонной мебели, с той только разницей, что делаем кухонный гарнитур своими руками из клееной еловой плиты ручным столярным инструментом, без мебельного ламинирования.

Каркасные варианты гарнитуров отличаются огромной несущей способностью. За счет каркаса и отсутствия регулируемых ножек-опор кухонная мебель получается очень прочной и устойчивой. На полки и ящики можно уложить вдвое-втрое большее количество кухонной утвари, чем в классический наборный или модульный гарнитур. И даже после 20 лет эксплуатации шкафчики не провиснут, а нижний ярус в кухонном гарнитуре не выгнет дугой из-за запредельной или неравномерной нагрузки на столешницу.

Но у модульной схемы есть свои преимущества. Например, если каркасник в случае поломки очень долго и сложно ремонтируется, то для наборной схемы проблема, как отремонтировать своими руками кухонный гарнитур, решается за пару часов. Достаточно раскрепить стяжки и вытащить требующий ремонта шкаф или тумбу.

Какие существуют нюансы сборки кухонного гарнитура своими руками?

Во-первых, вам потребуется множество инструментов, которые не каждый человек держит дома: строительный уровень, шуруповерт, дрель, рулетка, угол, молоток, саморезы и тому подобное. Несмотря на широкий ассортимент и огромное разнообразие современной кухонной фурнитуры, установка производится по одинаковому принципу. Сначала монтируются напольные элементы, затем – подвесные. После чего проводится заключительный этап – установка дверей и бытовой техники.

Видео-инструкция по сборке кухонного гарнитура своими руками:

Сборка кухонного гарнитура – дело не из легких, однако, это позволит вам не только сэкономить огромные средства на найме специалистов с высокой стоимостью работ, но и проявить свой талант в сфере ремонта.

Процесс сборки кухни

Если вам предстоит впервые собирать кухонную мебель своими руками, то для начала вам не помешает ознакомиться с инструкцией. Она вам поможет понять, из каких элементов состоит гарнитур, а также в какой последовательности необходимо выполнять работы.

Лучше, если вы с первой попытки прикрутите деталь на положенное место. Если же она окажется не там, где следует быть, то вам придется снять ее, а это скажется на прочности соединения. Чаще всего этим грешат дешевые шкафы из модулей ДСП, у которых нередко отверстия можно вырвать с корнем даже при небольших усилиях.

• Сперва придется установить крестообразное крепление для дверок. Его монтируют на боковых досках, где вы должны заранее сделать отверстия, с помощью двух саморезов.
• Теперь на боковые стенки нужно установить рельсы для выдвижных шкафов. Если вы решите сделать это попозже, то у вас могут возникнуть трудности.
• Далее внимательно осмотрите конструкцию и отыщите все несквозные отверстия — в них вам придется вставить деревянные чопики. Без них вы не сможете выполнить начальный крепёж. Благодаря им у вас получится собрать более ровный каркас, к тому же они помогут сделать конструкцию более прочной. Для надежности рекомендуется устанавливать их на клей. Сперва вам нужно вставить шкант в одно отверстие, второе надеть на его конец, а затем крепко сжимаете их.
• Теперь проверьте, что все элементы установлены ровно. Берем шестигранник и вкручиваем мебельный шуруп. Он поможет завершить процедуру крепления двух деталей. Далее на него необходимо надеть пластиковую заглушку, выполненную под цвет мебели.
• Если к вашему гарнитуру прилагаются ножки, то их необходимо прикрутить и отрегулировать их высоту. Часто дешевые модели производители комплектуют не ножками, а пластиковыми насадками, так называемыми подпятниками. Они просто прибиваются на низ и при этом никак не портят панели.
• Закончив сборку шкафа, закрепите лист ДВП на боковой стенке.
• Если в вашем гарнитуре предусмотрены навесные шкафы, на них нужно прежде установите фурнитуру для крепления. Чаще всего в качестве таковых элементов применяются регулируемые навесы. Их устанавливают к боковым стенам шкафа вплотную на верхних углах.

Сборка выдвижных ящиков

• Сборку стенок для выдвижных ящичков выполняют по аналогичной схеме, что и в случае со шкафами – для этого используют шурупы, которыми стягивают поверхности.
• Когда у вас будут собраны три стенки, в них нужно вставить дно — лист ДВП.
• Теперь настало время установить фасад ящика. Это можно сделать при помощи стяжки-эксцентрика.
• Выполнить эту работу можно следующим образом — берется шуруп и вкручивается в фасад, после чего конец со шляпкой вставляют в отверстия на боковых стенках. Боковые элементы обычно имеют широкое круглое отверстие на внутренней стороне шкафа. Это гнездо, предназначенное для втулки. Найдя его, поместите втулку в отверстие, затем поворачивайте, пока он не захватит шляпку шурупа, расположенную сбоку.
• Далее производится монтаж роликовых направляющих на нижних углах ящика. Учтите, что на направляющей ящика ролик крепят с тыльной стороны, а на внутренней – с передней.
• Теперь вам остается только вставить направляющие друг в друга под углом. Этим действием процесс сборки выдвижного ящика можно считать оконченным.

Выдвижные ящики

Здесь снова придется собирать из отдельных элементов объемные коробки, но с учетом некоторых нюансов. Задняя и боковые стенки каждого ящика соединяются все через те же шканты, а днище просто вставляется между ними. А вот фасад правильно будет крепить через специальную эксцентриковую стяжку. В боковинах под втулки обычно уже есть круглые углубления, куда и устанавливают основную часть фурнитуры. В фасад же вкручивается шуруп и шляпкой вперед вставляется сквозь торцевой выход в паз втулки. Осталось ее провернуть, чтобы накрепко зафиксировать саморез.

К нижним углам ящика прикручивают направляющие с роликами, располагая колесико в задней части. На ответных салазках на стенках тумбы ролики наоборот размещают ближе к «выходу». На самостоятельно смонтированные ящики остается только прикрутить ручки и можно расставлять их по своим местам. Для этого нужно сверху приставить короб к направляющим модуля, заведя его ролики за колесики на стенках тумбы, и плавным движением задвинуть внутрь.

Правильная подготовка- залог успеха

Сборка кухонной мебели начинается с выполнения нескольких простых рекомендаций:

В первую очередь нужно проверить горизонтальный и вертикальный уровень стены, к которой будет примыкать шкафчик

Особенно важно это для угловых систем, где стыковка происходит одновременно в двух направлениях. После этого следует составить примерный план, как будут располагаться все атрибуты кухонного гарнитура.
В помещении кухни очень часто располагаются дополнительные коммуникации (водопровод, электрические кабели и т.д.)

Эти факторы нужно обязательно учитывать при проектировании и расположении атрибутов.
Обязательно перед сборкой, нужно удостовериться в полноценной комплектации гарнитура и всех его составных частей. Когда детали повреждены, их следует поменять на аналоги, которые можно заказать (если брак случился по вине исполнителя) у производителя.
Чтобы правильно соединить все части, желательно разделить все составные детали на несколько категорий. Для этого их можно отсортировать по размеру и отдельным конструктивным модулям. Такой подход позволит значительно сэкономить время и упростит задачу.

11фотографий

Этап 4. Собираем угловую тумбу

Когда чертеж будет полностью готов и уточнен, а все элементы для сборки – подготовлены, начинают самый ответственный этап – сборку угловой тумбы с мойкой. Ее всегда собирают первой, а потому процесс проводится с максимальной ответственностью и тщательностью. Затем уже на основе установленной угловой тумбы можно сделать готовый гарнитур, присоединяя к ней соответствующие элементы.

Основными конструкционными нюансами угловой тумбы являются:

• Отверстие в столешнице (почти всегда эта тумба выполняется с мойкой);
• Отверстия в боковой или задней стенке для прохождения трубопроводов, подающих воду к раковине, под отвод слива.

Эти отверстия необходимы, если угловая тумба с мойкой имеет задние и боковые стенки из ДСП или ДВП. Но возможен также и вариант, когда боковые стенки в этом элементе не предусматриваются, а жесткость обеспечивается специальными соединительными стойками.

Схема и последовательность выполнения работ

Независимо от выбранной модели меблировки и места приобретения кухонного гарнитура, мебель будет доставлена в дом или квартиру в виде упакованных в бумагу пакетов, ламинированных панелей, коробки с крепежом и мебельной фурнитурой. По сути, сборка кухонного гарнитура начинается с тщательного осмотра и пересчета всех доставленных пакетов, проверки наличия царапин и повреждений и комплектности всех деталей. Как правило, в состав кухонного гарнитура входят:

• Пакеты с боковыми стенками, полками и дверцами шкафов нижнего яруса мебели;
• Отдельно комплектуются наборы для сборки выдвижных ящиков нижнего яруса;
• Комплекты панелей для сборки и установки верхнего яруса навесных шкафов;
• Запаянные в полиэтилен наборы навесов, ручек, опорных салазок, деталей доводчиков и амортизаторов закрытия дверей.

Перед тем как собрать кухонный гарнитур, необходимо рассортировать и разложить пакеты с крепежом и фурнитурой по пачкам с упакованными ламинированными панелями. Это позволит избежать потерь крепежа, путаницы и неправильного его использования.

Большинство компаний-производителей маркируют пакеты, а в сводной ведомости на кухонный гарнитур указывают информацию о принадлежности конкретного пакета с фурнитурой к определенному набору для сборки шкафчика. Это в значительной степени облегчает подготовку к сборке кухонного гарнитура своими руками.

Этап 1. Планирование — составление чертежей, продумывание дизайна, замеры

Итак, предположим, вы уже спланировали дизайн, цвет, дополнительные фишки (вроде тех же ящиков в цоколи) и место для своего будущего углового гарнитура. Дальше необходимо сделать замеры, а потом с полученными данными спроектировать чертеж.

Перед тем, как проводить замеры, следует определить комплектацию углового кухонного гарнитура, которая может включать в себя:

• Угловую мойку и под нее тумбу;
• Минимум по 2 тумбы слева и справа от тумбы с раковиной. Они могут быть нишами для встройки стиральной машины, посудомойки, варочной поверхности, а могут быть просто шкафами для хранения;
• Верхние секции (2-5 и более шкафа);
• Места для стационарной техники – холодильника, плиты и т.д.

Совет! Замеры по вертикали обязательно проводятся в трех точках – на середине, по плинтусу, под потолком. Это позволит нивелировать разницу замеров из-за кривизны стен.

Спроектировать, выполнить элементы и собрать кухню реально, даже если у вас есть только простейшая схема, нарисованная на миллиметровой бумаге или на листе тетради в клетку, где, к примеру, 1 клетка соответствует 10 см. Но лучше сделать продуманный чертеж, то есть полноценный трехмерный цветной проект, воспользовавшись специальной программой, например «PRO100».

Составляя чертеж, вы также должны будете учесть место врезки газовой трубы и место установки вытяжки (прохождения воздуховодной трассы). Схема или чертеж создаются с максимальными подробностями, после чего составляется карта раскроя материала. А для нее, в свою очередь, необходим перечень сборочных деталей по каждому модулю. Как правило, чтобы собрать шкаф, потребуются:

• Верх;
• 2 боковые стенки;
• Низ;
• Полки;
• Фасады;
• Задняя стенка из легкого, но прочного ДСП;
• Кромка (с запасом в 12%).

И, конечно же, кухня должна иметь столешницу и фартук.

Поэлементная сборка кухни

Настенные шкафчики отличают от полок тем, что имеют дверцы. Они могут по-разному открываться, состоять из одной или двух створок, изготовленных из непрозрачного материала или стекла. Пространство внутри имеет разное количество полок. Навесные элементы можно крепить вдоль всей рабочей зоны кухни, рядом с дверью или окном. В магазине вы, скорее всего, найдёте шкафчики, отличающиеся по ширине и высоте. Поэтому подобрать их так, чтобы максимально занять стенное пространство, будет несложно.

Сборку мебели хозяин может осуществить своими руками

Отдельностоящие – самая обширная категория модулей для кухни. Это:

• узкие пеналы;
• широкие тумбы с выдвижными ящиками или без них;
• разделочные столы;
• шкафы для различной бытовой техники и т.п.

В случае с угловыми гарнитурами есть специальные модули для завершения композиции в неудобных местах. Чаще всего это шкафы и полки, которые выполнены в специальном угловом формате.

Монтаж модульного гарнитура похож на сборку конструктора. Для большинства операций не понадобится особый инструмент. Весь процесс интуитивно понятен. Крепление настенных элементов осуществляется на специальный профиль. Перед монтажом вы должны иметь чёткий план размещения модулей в комнате и такие инструменты:

Модульная кухня из МДФ

• рулетку и карандаш;
• молоток;
• перфоратор;
• конфирматы и саморезы (основной набор должен быть в комплекте с мебелью);
• ножовку.

Монтаж элементов следует начинать с края углового модуля или от стены. Не забывайте о розетках и сантехнических коммуникациях. Отверстия под них, вероятно, придётся прорезать отдельно. Собрав кухню своими руками, вы сэкономите деньги.

Сборка нижних фасадов

Естественно, сначала мы проверили наличие всех шкафов. Первым делом приступили к сборке нижних. Установка занимает немного времени.

1. Определяем где верх, а где низ. Вставляем в пазы верхнюю и нижнюю крышку. Закрепляем с помощью мебельного ключа шурупы с одной стороны, затем вставляем заднюю стенку. Следом вставляем вторую сторону и закрепляем.

2. Вставляем в отверстия дверцы петли, закручиваем полуоборотный механизм. Прикручиваем дверцу к шкафу.

3. Прикручиваем саморезами ножки.

4. Вставляем полки.

Благодаря хорошему заводскому производству, если собирать своими руками, ничего не испортишь. Иногда приходится обращаться к инструкции, но это бывает крайне редко.

У нас есть посудомойка, она на 40 см, а дверцу мы заказали на 60, чтобы кухня доходила до холодильника. Установили дверцу посередине. Оставили сверху небольшой зазор, чтобы дверца беспрепятственно открывалась и закрывалась.

У выдвижных шкафов выдвижной механизм фиксируется снизу.

Наличие инструментов

Чтобы собрать кухонный гарнитур, необходимо иметь соответствующий инструмент. Наличие инструмента позволяет за короткое время собрать мебель.          Понадобятся такие инструменты:

• Набор отверток, а лучше иметь шуруповерт.
• Дрель с набором сверл.
• Перфоратор, так как без него вряд ли удастся смонтировать висячие шкафы.
• Не окажется лишним ножовка по дереву или электрический лобзик.
• Набор шестигранных ключей.
• Не обойтись без молотка, линейки, угольника, а также без уровня.

С помощью таких простых инструментов без особых усилий можно не только собрать мебель, но и установить, а также навесить шкафы.

Собираем гарнитур своими руками

Нанесите на стенах разметки для шкафчиков. Не стоит полагаться на уровень пола или потолка, ведь не во всех случаях они идеально ровные. Возьмите правило и отметьте места. Учтите все тонкости водопровода, газовой и отопительных систем.

Важно наиболее точно определить все расстояния, допуски, зазоры и остальные важные нюансы

Собираем каркас кухни

Используя инструмент, соединяем разобранные детали фасадов. Заранее подготовленная схема или инструкция поможет при установке кухонного гарнитура. В конце вешаем навесные фасады и устанавливаем полки в выдвижных ящиках. Все механизмы монтировать лучше сразу.

Первым делом нужно изготовить каркас. Если ваша мебель будет из дерева, то каркас делается из аналогичного материала.

Принцип сборки корпуса шкафов верхнего и нижнего рядов аналогичен. Сначала нужно собрать выдвижной ящик, прикрепив его к внешним сторонам используя механизм. Далее крепим полки и держатели. Для проверки диагонали положите корпус лицевой частью вниз, а рулеткой померяйте расстояние от углов (оно должно быть одинаковым).

Покрытие столешницы обычно выполняют из очень прочного пластика, который стоек к истиранию и влаге.

Когда все шкафчики будут собраны, расставляем их на место. Завершающий штрих – декорирование фасадов.

Установка

Сам процесс может потребовать не только особых навыков, но и наличие специального инструмента. Профессионал потратит на это пару часов, а у простого любителя установка кухонного гарнитура займет гораздо больше времени. Поэтому не спешите вызывать мастера. Конечно, у новичка может возникнуть много вопросов, но практический опыт пригодится в дальнейшем.

Дверцы изготавливают и навешивают в последнюю очередь, так как их придется подгонять.

Теперь вы знаете не только как сделать кухонный гарнитур своими руками и самому создать чертежи и схемы, но и установить его. Как видите, особых навыков в таком деле не требуется. Для этого потребуется лишь опыт в работе со специальным инструментом. Вам придется обработать древесные материалы и смонтировать практичную конструкцию по своему эскизу.

Когда меблировка собрана, переходят к ее пропитке специальными лакокрасочными составами, а если изготовление велось из МДФ, то сразу устанавливается фурнитура.

Реализовать задумки – вполне посильная задача. Кухонный гарнитур можно смастерить из готовых элементов, выполненных в мастерской по конкретным чертежам, или сделать из натурального сырья и мебельных панелей, что позволит создать уникальный дизайн.

Обязательно попробуйте в своей жизни собрать свою собственную, авторскую мебель. Когда делаешь своими руками, получается воплотить самые сокровенные желания.

Исходные данные

Итак, что же я имел на старте всего этого мероприятия. Кухня площадью 6,2 м2 (по техпаспорту), на которой много лет не делалось никакого, даже косметического ремонта. Кухонный гарнитур так вообще стоял со времён сдачи дома, а это уже без малого – 40 лет. Оконная рама старая, деревянная. Холодильник старый, требующий замены. Газовая плита относительно новая, но не отвечающая требованиям супруги.

В общем из того, что предполагалось забрать со старой кухни и перенести в новую оставались лишь микроволновка и упомянутая в прологе стиральная машинка.

Остаётся только добавить, что старая планировка кухни и расположение на ней всех элементов всегда казалось мне жутко неудобным, не практичным и не рациональным, а посему я начал вести борьбу за каждый сантиметр, за каждый клочок свободного пространства, и, забегая вперёд, хочу признаться, что у меня это получилось.

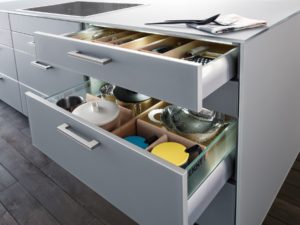

Сборка тумб с выдвижными ящиками

Рисунок 3. Расстояние от столешницы до шкафчика обычно составляет 500-600 мм.

Немного по-другому обстоят дела с тумбой для выдвижных ящиков. Здесь перед тем как скреплять дно с боковушками, на внутренней их части сразу размечаются и крепятся так называемые рельсы (рис. 2), по которым эти ящички будут ездить. Делать все это нужно предельно внимательно, постоянно производя замеры. Ведь малейшее отклонение может дать перекос, в результате чего ящички будут ездить достаточно плохо. Также внимательно просчитывайте расстояние между рельсами, чтобы между ящиками в будущем не образовывалось больших зазоров и чтобы они не сильно плотно были расположены друг над другом. Ведь в итоге все должно работать свободно без особых для того усилий.

Перед началом монтажа креплений под ящички целесообразно сразу же собрать и сами ящики для тумбы. Для этого с обратной стороны передней части ящика делаются разметки под крепление стенок и под установку ручки. Боковые, задняя и передняя стеночки друг с другом соединяются при помощи шурупов. Но может быть и такое (в более дешевых гарнитурах), что предусмотрено соединение шипа в отверстие. Тогда разметка обычно уже сделана, и вам придется просто налить в дырочку столярного клея, куда потом закрепить стенки шипами. При этом желательно дополнительно все зафиксировать снизу мощным строительным степлером или гвоздями тогда, когда будете прибивать днище.

Четко следите за тем, чтобы во время монтажа везде соблюдались углы в 90 градусов. При правильной сборке все детали должны быть идеально друг с другом состыкованы. Теперь вам останется приделать на переднюю часть ручки, что также осуществляется в большинстве случаев при помощи шурупов (в зависимости от конкретного типа ручек). Теперь просто позадвигайте ящички в шкаф: если все хорошо работает, то сборка сделана правильно. Если нет, то придется осуществлять корректировку молотком, а если не получится – снова все выкручивать и вставлять направляющие «рельсы» заново.

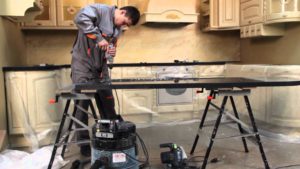

Установка столешницы, раковины и сантехнической арматуры

Поверх установленных модулей проводим замеры длины рабочей поверхности, которая призвана объединить все элементы в единую конструкцию. В дальнейшем сборка мебельного набора угловой компоновки будет сведена к врезке мойки и варочной панели при наличии таковой в списке оборудования. Столешницу обрезаем по длине и наносим разметку под установку накладной раковины из нержавеющей стали.

В одной из точек высверливается отверстие, в которое вводится пилка электролобзика и производится вырез фигурного отверстия. В процессе сборки комплекта для кухни данная операция является весьма ответственной и для того, чтобы исключить повреждение покрытия, необходимо привлечь помощника. В его задачу входит удержание выпиливаемого фрагмента на весу и недопущение его падения.

В пропил вставляется мойка в комплекте с крепежными элементами и уплотнителем. Посадочное место предварительно обрабатывается герметизирующим составом на силиконовой основе. Раковина крепежом притягивается к столешнице. Такой порядок установки исключает возможность протечки воды через стык.

На месте стыковки столешниц между собой и с плитой в торец прикручивается защитный алюминиевый профиль. Другой элемент наклеивается на место сопряжения столешницы со стеной, при этом используется скотч двухсторонний.

После этого необходимо собрать и вставить в ячейки выдвижные ящики, следующим этапом идет навешивание и регулировка дверей. Теперь угловой комплект полностью собран, и можно подключать бытовые приборы, плиту и мойку. Эти операции выполняются при помощи слесарного инструмента: гаечных и разводных ключей. На этом сборка корпусной мебели для рабочей зоны кухни завершена, остается только навести порядок, убрать мусор.
