Подсветка для компьютера своими руками: схемы, инструкция, необходимые материалы

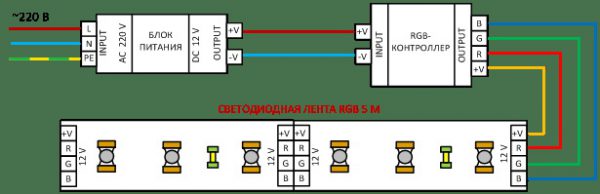

Схема подключения RGB ленты

Многоцветные ленты невозможно подключить без управляющего устройства — контроллера. Он обеспечивает подачу питания к разным цветам и организует переходы из одного оттенка в другой. Подключать многоцветную подсветку напрямую бессмысленно, так как возможности ленты не будут использованы в должной степени. Контроллер получает питание 12 В на входе, а на выходе раздает требуемые номиналы по трем линиям — красной, зеленой и синей. Поэтому на вход надо подключить желтый и черный провод от разъема molex (два крайних, внимательно следим за полярностью), а выход подключаем к соответствующим контактам подсветки. Сам контроллер обычно прикручивают в свободный лоток для установки жесткого диска.

Помимо этого, есть возможность подключить ленту непосредственно к материнской плате. Обычно используются специальные виды, снабженные штекерами для подключения в соответствующее гнездо материнки. Некоторые производители, такие как GIGABYTE и прочие, выпускают специальное ПО для управления многоцветными лентами. Разработана технология RGB Fusion, позволяющая получить массу эффектов и режимов работы светодиодов. Подобные устройства и программы активно используют любители моддинга, украшающие системные блоки. Для украшения внешних предметов эти светильники не используются, что несколько ограничивает распространение методики.

Необходимые для работы материалы и инструменты

Для создания и подключения LED ленты USB могут потребоваться:

• сама лента;
• провод или отдельный штекер USB под пайку
  (оптимальный вариант);
• паяльник и припой, в идеале — паяльная
  станция с регулируемой температурой и отсосом дыма;
• ножницы, нож или иной инструмент для снятия
  изоляции;
• тестер или мультиметр;
• соединительные провода;
• токоограничивающий резистор (номинал
  рассчитывается исходя из рабочего напряжения светодиода);
• отвертка, пассатижи (на всякий случай).

В этот перечень намеренно не
внесены материалы для крепления ленты, поскольку для каждого случая применяются
свои методы монтажа.

Питание светодиодов от блока питания компьютера

Данный способ наиболее прост и надежен. Подключение светодиодной ленты к блоку питания компьютера можно выполнить без нарушения гарантии на БП (т.е. без вскрытия корпуса). Блоки питания современных компьютеров имеют несколько резервных разъемов. Открыв боковую крышку системного блока, можно увидеть жгут проводов, отходящих от блока питания. Разъемы выглядят следующим образом:

Выводы блока питания ПК

Наибольший интерес представляют разъемы под номерами 1 и 2. Первый служит для подключения дисковода, который давно уже не используется, а второй для подключения CD и жестких дисков.

В обоих случаях используются провода черного и желтого цвета. Черный – это минусовой вывод, а желтый включен в цепь формирования 12В.

Проще всего бокорезами отрезать необходимые провода от разъемов и подпаять к ним провода к светодиодной ленте, соблюдая полярность. Но так делайте только если уверены, что к данным разъемам не будете ничего подключать.

Чтобы не нарушать гарантии и обойтись минимальным вмешательством, можно приобрести переходник для подключения питания устройств SATA и обрезать провода уже на нем.

Мощные блоки питания современных стационарных компьютеров допускают нагрузку в цепи 12В до десятка и более ампер. Таким образом, длина ленты может быть значительной.

Следует учесть токи, которые потребляют системные устройства ПК – материнская плата, видеокарта, жесткий диск и CD-rom. Мощность блока питания и токи, которые могут потребляться в цепях питания, указаны на боковой стенке БП на его бирке. Но практически всегда в цепи питания соблюдается значительный запас по мощности.

Продаваемые светодиодные ленты, по большей части, не имеют данных о потребляемом токе. Примерно его можно определить, зная тип светодиодов и их количество на 1м ленты.

В маркировке светодиодов цифры обозначают их размеры:

• SMD3528 – 3.5х2.8 мм;
• SMD5050 – 5х5 мм.

Таким образом, если запас по току в цепи 12В составляет 4 ампера и более, то без особых последствий можно подключить 4м светодиодной ленты SMD3528 с плотностью 120 светодиодов на метр или 3м SMD5050 с плотностью 60 светодиодов.

Последний совет! Перед тем, как подключить светодиодную ленту к компьютеру, внимательно проверьте полярность подключения, отсутствие замыканий в соединительных проводах. Не страшно, если перегорит лента или ее отдельный участок из-за неправильного подключения. Хуже, когда неисправность возникнет на стороне ПК.

Для чего нужна подсветка околокомпьютерного пространства

Компьютер становится все более необходимым инструментом для бизнеса, общения и досуга. Люди проводят перед экраном монитора много времени, что отрицательно сказывается на их органах зрения.

Наиболее вредное воздействие возникает при работе в темном помещении. Резкий переход от ярко освещенного экрана к темному фону утомляет глаза и способен при длительном воздействии вызывать головную боль. Снизить вредное влияние можно, установив дополнительное освещение в районе монитора.

Оптимальным вариантом мягкого перехода считается установка светодиодной ленты по периметру обратной стороны монитора. Свет направлен на стену, образуя освещенное пятно вокруг экрана. Вариант позволяет сгладить резкую границу света и темноты, не отвлекает глаз от основного объекта внимания и снижает вредные последствия от длительного созерцания экрана.

Подсветка своими руками

Монтаж подсветки будет проходить в несколько этапов. Далее будет подробно описан способ создания собственной подсветки с помощью светящихся лент, диодов и прочих элементов:

Приобретение светящихся элементов для компьютера.

Стоит отметить, что подойдут как отдельные элементы, например, диоды и неоновые нити, так и цельные комплектующие, например, клавиатура для компьютера с подсветкой.

Итак, на первом этапе необходимо приобрести все то, что вы хотели бы видеть на своем компьютере. Необходимо сразу определиться, какую часть машины вы бы хотели подсветить. Если выбор пал на системный блок, то необходимо выбрать много небольших элементов, если же на монитор, клавиатуру и прочие устройства ввода и вывода информации, то нужно целенаправленно выбирать среди более крупной атрибутики, например, подсветку для монитора Ambilight.

Примерка.

Очень важный этап, на котором нужно решить, какие именно элементы подсветки будут в компьютере. Если у вас есть определенная идея и вы точно знаете, что и где разместите, то аккуратно сделайте разметку. Возможно на этапе примерки появятся и новые идеи!

Если же определенных идей нет, то начните примерять элементы. Проявляйте творческий подход, но следуйте нескольким правилам:

• Не создавайте слишком резкий контраст.
• Старайтесь размещать подсветку равномерно.
• Цвета должны сочетаться.

Применяя эти правила и немного подумав, вы обязательно придумаете что-нибудь оригинальное! Нужно стараться делать освещение гармоничным и равномерным, однако многие действуют по принципу «чем больше, тем лучше» и получается довольно красивая иллюминация.

Окончательное размещение подсветки.

К этому этапу следует отнестись с должной серьезностью и осторожностью, ведь это заключительный этап создания подсветки своими руками. Осталось всего лишь разместить все элементы так, как вы запланировали

Сделать это довольно просто, так как в основном все они самоклеющиеся. Если же что-то не получилось с первого раза, переживать не стоит, ведь можно просто переклеить элемент на другое место.

Так методом проб и ошибок можно создать оригинальную подсветку. Это гораздо проще, чем кажется!

Особенности подсветки

Чтобы сделать систему правильно, нужно разобраться в ее особенностях и понимать, как правильно ее подключить. Основные моменты не отличаются от стандартного монтажа, но некоторые требуют внимания:

1. Обычно длина ленты небольшая. Это связано с ограничениями по силе тока, которое есть в компьютере и ноутбуке. Рассчитать максимальную длину несложно по суммарной мощности светодиодов.
2. Ленту можно просто приклеивать к любой поверхности, а можно скрыть в нише или с внутренней стороны столешницы. Крепить ее нужно обязательно, чтобы исключить повреждение.
3. Если нужно получить равномерный свет, лучше использовать специальный рассеиватель. В продаже есть алюминиевый профиль, который с одной стороны закрыт матовым пластиком, он рассеивает свет и делает его равномерным по всей длине короба.
4. В системе чаще всего нет розетки, так как она запитывается от компьютера. Тут могут быть разные варианты – подключение напрямую к материнской плате, вариант с соединением через универсальный разъем с подходящим напряжением и присоединение через USB. Все способы описаны ниже.
5. За счет небольшого потребления электричества компьютер не подвергается высоким нагрузкам. Главное – соблюдать рекомендации и не превышать определенный уровень потребления тока, для этого точно подбирать длину подключаемой ленты.
6. Подсветка может работать как постоянно – включаться при запуске компьютера и выключаться вместе с ним, так и отдельно. Для этого используются различные выключатели и другие устройства.

Подсветка нескольких зон на столе с подключением к компьютеру.

Этот вариант подходит для ПК, так как не создает опасности для системы. Лента почти не нагревается при работе, поэтому не повышает температуру при использовании внутри системного блока. Крепить легко, так как с задней стороны всегда есть самоклеящийся слой, нужно только снять защитное покрытие. А небольшая ширина и возможность резки на куски любой длины позволяют подогнать подсветку под любые условия.

Характеристики led-продукции

Прежде чем приступать в установке ленты к компьютеру (например, работающей под музыку), нужно определиться с характеристиками. На самом деле, к компьютеру возможно подключение любой светодиодной ленты. Но из всего разнообразия нужно выбрать наиболее подходящий для вас вариант, чтобы он в дальнейшем вызывал только положительные эмоции.
Выбор ленты стоит делать по следующим характеристикам:

Плотность диодов на ленте

• одно или многоцветное свечение;
• сколько вам понадобиться метров;

Прежде чем подключать выбранную светодиодную продукцию, рассмотрим принципы ее подключения к блоку питания.

Что из себя представляет

Есть обычные, одноцветные варианты, или многоцветные RGB ленты, для нормальной работы которых потребуется управляющее устройство — контроллер. Все они выпускаются в готовом к использованию виде, с присоединенным разъемом. Остается только включить штекер в гнездо и разместить ленту в запланированное место.

При желании, для работы от 5 В может быть переделана обычная светодиодная лента на 12 В.  Однако, этот процесс требует некоторой подготовки как в теоретическом, так и в практическом плане. Некоторые пользователи предлагают собрать преобразователь 5 В на 12 В, но при таком решении допустимый ток с изначального значения 500 мА падает до 250 мА. Кроме того, теряется сам смысл присоединения ленты к USB — тогда можно просто взять штатный БП 12 В и подсоединить его к сети.

Гораздо проще использовать готовые светильники на базе светодиодов SMD 2835, содержащие 60 элементов/метр длины. Есть одно- и многоцветные варианты, с разной степенью защиты. Их можно приобрести и самостоятельно подключить к гнезду USB, выполнив некоторые технические процедуры. Преимуществом такого варианта будет более точная подгонка длины ленты к размерам несущей поверхности, выбор наиболее подходящего цветового оттенка.

https://youtube.com/watch?v=oAegvyHOySk

Особенности строения и принцип работы такой подсветки

Светодиодная лента сегодня практически повсеместно применяется в качестве разнообразных подсветок, особенно в домашних условиях. Ее можно встретить в бассейнах, сауне, а также в любом домашнем помещении. Причем все чаще ее стали использовать для подсветки телевизора и компьютера.

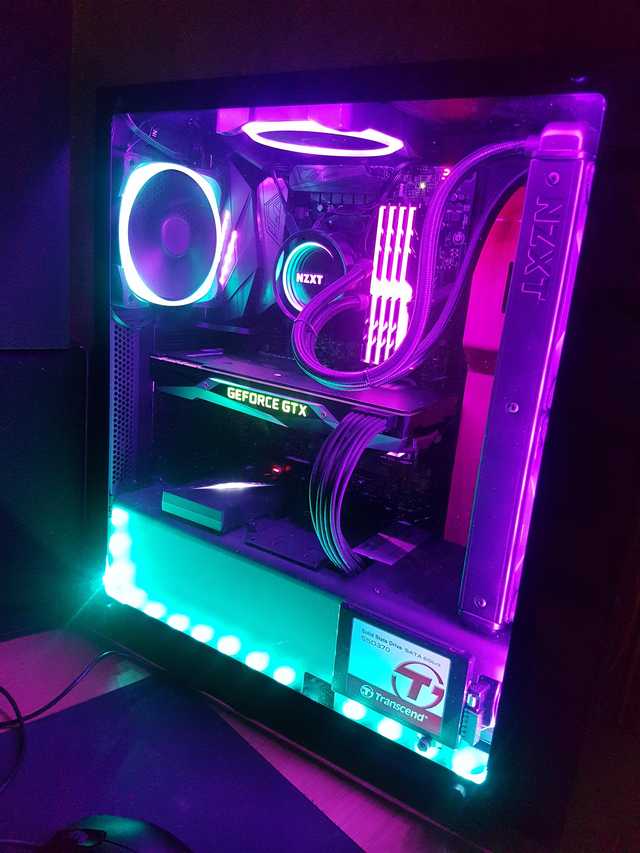

Светодиодная подсветка компьютера

Такой популярностью такого рода светодиодная продукция пользуется по следующим причинам:

• гибкость основания, что позволяет придать ленте любую форму;
• возможность прикрепить на любую поверхность, даже на заднюю часть компьютера и телевизора;

создание качественного светового потока;
длительный период службы;
можно отрезать или наращивать изделие сколько угодно;
экономное потребление электроэнергии, что очень важно при создании подсветки.

Но здесь есть некоторые нюансы, которые следует учитывать в ситуации, когда led будет монтироваться и подключаться к компьютеру. Все светодиодная продукция является низковольтной. Это означает, что для питания ей нужно 12 или 24 вольт. Как известно, в домах и квартирах имеется сеть питания на 220 вольт. Поэтому любая светодиодная лента всегда будет подключаться к такой сети только через блок питания.

Блок питания для led

Такое led-изделие функционирует по принципу печатной платы. На ее прорезиненную основу впаяны светодиоды, которые подключены друг к другу последовательно. Схема работы данной продукции всегда включает блок питания, который подбирается в зависимости от потребляемой мощности лентой.

Подключить к компьютеру можно как одноцветные, так и многоцветные изделия. Но во втором случае вам понадобиться не только блок питания, но и еще RGB контроллер. Его также следует подключить к ленте, чтобы получить возможность контроля за цветовым свечением светодиодного изделия. Схема его подключения имеет следующий вид.

Схема подключения ленты к контроллеру

Данный прибор позволит скоординировать работу трех светодиодов, установленных в ленту. Здесь каждый диод, в отличии от монохромных изделий, имеет свой цвет:

• красный;
• синий;
• зеленый.

Принцип работы многоцветных лент основан на смешении свечения трех основных кристаллов и получения различных цветовых гамм оттенков света.

Лучший цифровой комплект светодиодной подсветки

NZXT Hue+

Плюсы	Минусы
+ RGB-освещение контролируется программно	— Высокая стоимость
+ Четыре ленты в комплекте
+ Можно расширить до восьми лент

В отличие от предыдущего набора, комплект NZXT Hue+ обладает десятью светодиодами на каждой ленте, причем каждый из них может светиться индивидуальным цветом. В совокупности вы получите 40 светодиодов, к которым можно докупить еще 4 ленты с такими же 40 диодами. Кроме того, в наборе поставляется огромное количество различных кабелей для подключения как самих лент, так и вентиляторов (они тоже есть в наборе).

Подсветка на самом контроллере, который выполнен в форме небольшой коробочки, не регулируется. Если она вам не по вкусу — можете просто отключить ее. Контроллер NZXT Hue+ двухканальный, что и позволяет дополнять систему подсветки еще 4 лентами (по 4 на каждый канал). К тому же это позволяет запускать два разных световых эффекта на каждом из каналов.

https://youtube.com/watch?v=4ittFz72CnA

Все управление происходит через фирменное ПО, которое уже имеет восемь предустановленных режимов работы, но при этом не мешает создавать вам свои. Например, режимы интеллектуального освещения позволяют NZXT Hue+ автоматически менять цвета на основе температуры CPU или GPU. Аудиорежим активирует свечение в стиле эквалайзера: подсветка будет реагировать на любой звук, выходящий из ПК.

Установка комплекта достаточно проста. Контроллер прикручивается на место 2,5-дюймового диска в корзину для HDD. От него к материнской плате подключается четырехконтактный штекер для питания и кабель для передачи данных от материнской платы к контроллеру.

Цена: около 5000 рублей

Подключение

Если подключение к компьютеру по каким-либо причинам затруднено, то обычно подключаются к другим источникам питания. Вариантов несколько, все они вполне доступны. Рассмотрим их внимательнее:

Через блок питания

Блок питания светодиодной подсветки преобразует переменное сетевое напряжение 220 В в постоянный ток 12 В. Могут быть использованы разные виды БП:

• от ноутбука;
• от телефонной зарядки;
• от персонального компьютера (расположенный в
  системном блоке).

Могут быть использованы готовые устройства, которые продаются в магазинах. Главным условием выбора является обеспечение достаточной мощности. Надо рассмотреть блок питания, найти на корпусе данные о силе тока, выдаваемого устройством.

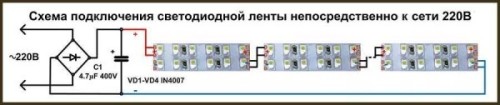

Без блока питания

Есть возможность подключить подсветку к сети 220 В без блока питания. Однако, напрямую ее включить нельзя — в любом случае необходим выпрямитель (диодный мост) и сглаживающий конденсатор. Для подключения придется выполнить несколько операций:

• ленту разрезают на части — например, 5-метровую надо
  нарезать на куски по 25 см. Резать надо только по отмеченным линиям, иначе лету
  соединить не удастся;
• полученные отрезки надо последовательно
  соединить по принципу «плюс к минусу». Начало и конец соединяются с диодным
  мостом;
• параллельно выходу диодного моста припаивается
  сглаживающий конденсатор, который устраняет мерцание ленты с частотой 50 Гц.
  Номинал конденсатора — 5-10 мкФ 300 В.

Перед включением подсветки
следует изолировать все соединения и контакты.

Через USB

Подключение питания подсветки к ноутбуку возможно только через USB. В любом типе имеется 4 контакта, 2 используются для передачи данных, а другие — питание. Однако, напрямую присоединить светодиодную подсветку к гнезду нельзя — в нем всего 5 В, а для светильника надо 12 В.

Поэтому понадобится преобразователь питания, который подключается к гнезду USB, а к его выходу присоединяют подсветку. Остальные действия выполняются обычным порядком, но на ноутбук понадобится установить соответствующий драйвер для нового устройства.

Схема подключения RGB ленты

Многоцветную ленту можно подключить к ПК, используя RGB контроллер. Это специализированное устройство, предназначенное для контроля свечения трех цветов диодов:

• зеленого;
• синего;
• красного.

В результате смешивания свечений трех цветов получаются различные оттенки света. Для подключения многоцветных диодов потребуется четыре провода. В паре с контроллером можно применять пульт, чтобы управлять цветопередачей на расстоянии. Схема использует питание 12 Вольт и длину ленты до 5 метров. Для упрощения сборки схемы можно приобрести готовые разъемные коннекторы, предназначенные для ленточных светильников.

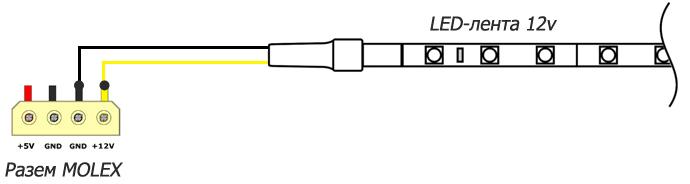

Схема подключения обычной светодиодной ленты

Электроэнергия поступает через 4-пиновый разъем Molex компьютерного блока питания.

В него входят провода:

1. Черные – «масса» (Gnd или COM).
2. Желтый – напряжение +12 V.
3. Красный – напряжение +5 V.

Действуют в таком порядке:

1. Срезают разъем.
2. Зачищают желтый провод и 1 черный, остальные изолируют.
3. Соединяют пайкой жилы и контактные площадки ленты. Желтый провод подключают к «плюсу», черный – к «минусу».
4. Изолируют соединение термоусадочной трубкой.

Чтобы не срезать разъем, можно приобрести ответную часть для него (штепсель) в составе переходника Molex-SATA. Он предназначен для питания более новых винчестеров с последовательной дата-шиной. Коннектор SATA отрезают, к освободившимся проводам подключают ленту.

Далее штепсель вставляют в разъем Molex. Максимальный ток для него – 20 А, но с учетом наличия прочих устройств (винчестера, DVD-дисковода и пр.) не рекомендуется подключать нагрузку более 5 А (лучше до 4 А).

Можно реализовать схему со ступенчатой регулировкой яркости свечения. Понадобится 2-позиционный переключатель с функцией дистанционного управления.

Один его контакт соединяют с «минусом» ленты, 2 других – с красным (+5 V) и черным проводами разъема. Когда регулятор переведен в первое положение, на диоды подается разность потенциалов 12-5 = 7 V, и они горят вполсилы.

К свободному блоку питания от ПК можно подключить ленту на 24 В. Задействуется разъем для электроснабжения материнской платы (MB-20 или MB-24).

На один из его контактов подается напряжение -12 В. К нему подходит провод в голубой изоляции. В MB-20 он расположен под 12-м номером, в MB-24 – под 14-м. «Минус» ленты подсоединяют к этому контакту, «плюс» – к желтому проводу (+12 V). В результате разность потенциалов на диодах составит 24 В. Максимальный ток при подключении к разъему MB – 1 А.

Чтобы запустить блок без соединения с материнской платой, устанавливают перемычку на контакты PS ON (зеленый провод) и Gnd (черный) на разъеме MB.

Лучший комплект светодиодной подсветки для любителей кастомизации

Alitove WS2812B

Плюсы	Минусы
+ Хорошие параметры яркости	— Сложна в установке
+ Большие возможности освещения	— Собственные режимы освещения нужно программировать
+ Подходит для корпусов формата Full-Tower

Сегодня на рынке подсветки есть множество светодиодных лент с пиксельной адресацией, но Alitove WS2812B является наиболее удобным и эффективным решением, когда дело доходит до подсветки корпуса игрового ПК. Эта огромная светодиодная катушка с лентой длиной 500 см насчитывает 300 светодиодов, что позволяет вырезать подходящие для вашего корпуса полоски с диодами. Но, помимо самой светодиодной катушки вам придется отдельно приобретать блок питания и контроллер.

В продаже можно найти уже готовые контроллеры с сотнями запрограммированных типов свечения, и это станет самым простым вариантом для приобретения. Более продвинутые пользователи могут использовать платы Arduino или Raspberry Pi для программирования собственных световых эффектов. В нашем случае мы решили ограничиться готовым решением с дистанционным управлением. Разрезать ленту мы не стали, а просто проложили ее по внутренней части корпуса ПК.

Тем, кто решит заняться вырезанием отдельных LED-полосок, придется осуществить еще последующую самостоятельную пайку для соединения лент. Мы рекомендуем использовать 3-контактные разъемы JST, чтобы вы могли легко отсоединять полоски без необходимости разрезания и повторного паяния.

Цена: около 1600 рублей

Для чего нужна подсветка околокомпьютерного пространства

Подсветка рабочей зоны компьютера способна выполнить несколько задач:

• украшение пространства;
• оформление участка помещения, определение границ
  условного «кабинета»;
• освещение внутреннего пространства системного
  блока;
• подсветка монитора, снижающая резкость перехода
  от освещенной поверхности к темному фону.

Основные функции светодиодного освещения для компьютера заключаются
в декоративном и фоновом оформлении границ монитора, снижении контраста между
ярким экраном и черным окружающим пространством. Достоинства светодиодного
оформления:

• снижение нагрузки на органы зрения;
• упрощается ориентация в темном помещении;
• создается позитивный рабочий настрой.

Психологическое воздействие подсветки компьютерного стола играет важную роль для пользователя. Повышается производительность, снижается утомляемость органов зрения. Режимом работы можно управлять, создавать многоцветные композиции с помощью RGB ленты, которой управляет специальный контроллер.

Особенности строения и принцип работы такой подсветки

Светодиодная лента представляет собой линейный источник света, основанием которого служит гибкая лента. Это позволяет оформлять криволинейные поверхности, устанавливать подсветку на любые несущие элементы. Основные особенности светодиодных лент:

• яркое, выразительное свечение;
• долговечность;
• малое потребление электроэнергии;
• гибкое основание;
• простота монтажа;
• возможность регулировать длину.

Светодиодные ленты питаются от
источника постоянного тока 12 В (реже 24 В). Для этого требуется собственный БП, который занимает место и
нуждается в подключении к сети 220 В. Удачным решением становится использовать
в качестве источника блок
питания компьютера, который среди прочих значений выдает 12 В. Остается
только правильно подключить светильник. Для этого необходимо подобрать нужный
вид ленты, руководствуясь следующими критериями:

• плотность установки элементов;
• одно- или многоцветный режим свечения;
• длина;
• уровень защиты.

Схема подключения RGB ленты

Многоцветная RGB лента позволяет получить различные световые эффекты, разнообразить однотонный режим работы подсветки. Для подключения понадобится контроллер, который управляет работой светодиодов. Принципиальной разницы в подключении многоцветной подсветки нет, только питание 12 В надо подать на вход контроллера, а подсветку присоединить к его выходу. На RGB лентах 4 контакта питания:

• R,
  красный;
• G,
  зеленый;
• B,
  синий;
• +12
  В.

На выходе контроллера имеются соответствующие контакты, которые надо просто соединить с соответствующими площадками на отрезке ленты. Процесс несложный, но требует внимания и аккуратности. Многоцветной подсветкой можно управлять дистанционно, при помощи ПДУ.

Без блочное подключение к компьютеру

Все светодиодные ленты, содержащие в себе платы, изготовленные заводским методом, рассчитаны на питание через преобразователь (блок). Он обеспечивает преобразование переменного тока сети в постоянный с пониженным напряжением. Но такое изделие можно подключить через домашнюю электросеть.
Чтобы подключить таким образом светодиодную ленту, необходимо проделать следующие манипуляции:

• пять метров ленты, рассчитанной на 12 вольт, разрезаем на 20 элементов;
• с помощью диодного моста добиваемся выпрямление переменного тока 220 в подключаемом электроприборе;
• далее последовательно соединим элементы ленты (в клемах минус к плюсу и плюс к минусу);
• мерцания можно убрать с помощью подключения конденсатор на 300 В, 5-10 мф.

Схема подключения

Вот и вся работа.
Но здесь существуют и другие варианты подключения, которые применимы для компьютера.

Виды подсветок для компьютера

Существует несколько видов подсветок, которые являются наиболее удобными и стильными:

Встроенная подсветка корпуса компьютера.

Этот вариант подойдет тем, кто хочет свести самостоятельную работу над компьютером к минимуму. Фактически это уже почти готовая подсветка для компьютера, однако все равно придется доделать некоторые усовершенствования самому.

Подсветка монитора компьютера.

Такая подсветка станет идеальным дополнением к утонченному дизайну современных компьютеров. Более того, она будет замечательно сочетаться с другими подсвечивающимися комплектующими.

Светящиеся нити и диоды.

Наиболее привлекательный вид подсветки для компьютера в широких кругах. Предпочитают люди такой способ по некоторым причинам:

• Является самым бюджетным вариантом.
• Доступен каждому.
• Дает свободу творчества.

На самом деле видов подсветок существует гораздо больше, однако это самые простые, но в то же время красивые.

⇡#Настраиваем систему и смотрим, что же получилось

Вся дальнейшая работа сводится к установке специального программного обеспечения и последующей настройке подсветки. Примечательно, что для Deepcool Quadstellar предусмотрено только мобильное приложение. Подсветкой корпуса можно управлять с компьютера, но только вместе с материнскими платами ASUS, поддерживающими работу технологии AURA Sync.

В принципе, ничего страшного в этом нет. Пользоваться программой QuadStellar оказалось очень просто. Внутренний блок управления корпуса имеет встроенный модуль Wi-Fi, поэтому необходимо включить систему и подключиться к Сети, а после запустить сканирование устройств. Через несколько секунд приложение QuadStellar определит корпус.

При помощи мобильной программы мы можем настроить подсветку корпуса. В общем случае доступна регулировка шести подсвечиваемых зон. Поддерживается несколько режимов работы. Как видите, все очень просто.

ПО Deepcool Quadstellar

app (1).pngСмотреть все изображения (10)

app (2).png

app (3).png

app (4).png

Смотреть всеизображения (10)

При помощи приложения QuadStellar осуществляется управление вентиляторами. Доступны три режима работы: Silent (~1000 об/мин), Standard (~1175 об/мин) и Performance (~1500 об/мин). При этом есть возможность снизить частоту вращения всех пяти Deepcool TF120 до самого минимума, то есть до ~500 об/мин. Этот режим называется Fixed Speed.

Ну и самым завлекательным действием, пожалуй, является игра с открывающимися лопастями корпуса. Этот момент хорошо показан на видео выше.

ПО MSI MysticLight

rgb_1.pngСмотреть все изображения (6)




Смотреть всеизображения (6)

После настройки подсветки «морды» Deepcool Quadstellar нужно разобраться с подсветкой компонентов матплаты. Для этого необходимо установить программу Mystic Light.

По умолчанию приложение постарается синхронизировать сразу все компоненты системы — в нашем случае речь идет о матплате, видеокарте, оперативной памяти и вентиляторах ENERMAX. Все эти элементы (кроме вентиляторов) отображаются в программе. Мы можем выбрать один из режимов, например «дыхание», задать цвет и наслаждаться увиденным. Можно «копнуть поглубже».

При помощи программы Mystic Light можно индивидуально настроить подсветку каждого подключенного к матплате элемента. Например, мы можем задать различные цвета и режимы, с которыми будут работать вентиляторы и оперативная память. К тому же в Mystic Light можно отдельно настроить зоны на самой материнской плате: чипсет MSI Z370 GODLIKE GAMING может подсвечиваться одним цветом, а радиатор конвертера питания — другим.

Вентиляторы ENERMAX и RGB-ленты, подключенные к MSI Z370 GODLIKE GAMING при помощи разъема JRGB, тоже настраиваются в программе Mystic Light. В зависимости от модели подключаемых устройств для каждого из них будут доступны различные эффекты. «Попсовые» режимы («радуга», «дыхание», «вспышка» и так далее), как правило, поддерживают все устройства, совместимые с технологиями синхронизации подсветки.

Подсветка в корпусе Deepcool Quadstellar

art (1).jpgСмотреть все изображения (22)

art (2).jpg

art (3).jpg

art (4).jpg

Смотреть всеизображения (22)

В итоге остается только настроить каждый элемент в системном блоке, который оснащен RGB-подсветкой. Программа Mystic Light, а также ее аналоги способны сохранять профили подсветки. Если у вас изменилось настроение, то можно подстроиться под него.

Единственное, чего, на мой взгляд, не хватает представленной на фотографиях выше сборке, — это более качественный кабель-менеджмент с использованием цветных оплетенных проводов блока питания. В таком случае система смотрелась бы еще гармоничнее. Однако о правильном кабель-менеджменте мы, возможно, поговорим в другой раз.

⇡#Подводим итоги

Если честно, я не до конца понимаю, почему в нашей стране так категорично относятся ко всему, что связано с подсветкой. Общаясь с западными коллегами, я понял, что, например, в США, наоборот, внешнему виду ПК уделяют очень много внимания. Видимо, именно западная аудитория, которая, чего скрывать, гораздо-гораздо больше нашей, толкает производителей на создание подобных товаров. Сейчас только самая ленивая или консервативная компьютерная компания не выпускает устройства с RGB-элементами. В любом случае у вас, уважаемые читатели, всегда есть выбор: не нравится подсветка — выключаем; нравится подсветка — оставляем, настраиваем, кастомизируем, наслаждаемся. Когда есть выбор — это лучше, чем когда его нет. Повторюсь, при этом не надо гнаться за подсветкой ради подсветки. На нашем рынке полно комплектующих с RGB-элементами, к качеству которых серьезных претензий нет.

Раньше собрать систему с подсветкой считалось самым настоящим приключением. Сейчас же мы видим, что производители компьютерной техники совершили огромный рывок вперед. Работать с технологиями синхронизации RGB-подсветки оказывается очень просто. Данный факт наглядно показан на примере комплектующих компании MSI. Пользователю остается только не ошибиться с компонентами ПК и правильно их подключить.

Выражаем благодарность российским представительствам Deepcool и

Подключение к выводам блока питания компьютера

К сожалению, пропускная способность USB контроллера ограничена на уровне 2,5 Вт. Зачастую этой мощности недостаточно для полноценной подсветки. Исключить данный недостаток и значительно улучшить освещенность рабочего пространства можно за счёт использования резервной мощности блока питания (БП) компьютера.

2

Ответной частью для MOLEX разъёма будет переходник, от которого с помощью кусачек необходимо удалить разъём SATA. К свободным концам жёлтого и чёрного проводов нужно припаять ленту. Жёлтый провод припаивается на контакт со знаком «+», а чёрный – на контакт со знаком «–». Незадействованные концы красного и чёрного проводов изолируют. Соединив две части разъёма, производят пробное включение.

Чтобы обеспечить длительную и безопасную эксплуатацию готового светильника, нужно как следует заизолировать все токоведущие части и надёжно закрепить провода. Со всеми нюансами подключения и монтажа можно ознакомиться в статье о конструировании самодельной подсветки клавиатуры.
