Для тех, кто хочет сэкономить, а не сесть в лужу: подробная схема канализации в частном доме своими руками

Как засыпать траншею

Наверное, вы думаете, что здесь нет сложностей и особенностей? А нет, все не просто. Засыпать траншеи с канализацией нужно по специальным правилам. Эти правила и нормы регламентированы в СНИП.

Так, засыпать траншею можно лишь после того, когда выполнены все необходимые замеры и показания полностью соответствуют проекту.

Засыпать следует постепенно. Вначале засыпают песок сбоку. Делать это нужно небольшим слоем. Затем нужно все утрамбовать. Далее, сыплют еще слой над трассой.

Окончательно засыпают грунтом, который остался от рытья рва. Чтобы исключить возможные повреждения, проверяют, чтобы в почве не было твердых остатков, смерзшихся комьев. Выполнять этот этап нужно равномерным слоем.

Как видите, процесс устройства системы очистки стоков не так уж и сложен. При должной доле упорства, наличии соответствующих навыков и инструмента – все становится возможным. Главное здесь – полное соблюдение правил, проекта и техники безопасности. И тогда все обязательно получится.

Чтобы сделать канализацию в собственном доме, нужно решить немало сопутствующих проблем. Самой большой сложностью считается вывод трубопровода из дома. Причина достаточно проста. Дом всегда стоит на крепком фундаменте.

Он заливается на разную глубину, поэтому для вывода трубы существует несколько методик:

• Прокладка трубопровода под фундаментом;
• Монтаж сквозь стены.

Канализационные трубы в основном прокладываются под полами. Это вызвано технологической необходимостью. Поэтому монтаж такого трубопровода приходится делать через всю фундаментную площадь.

Глубина заложения

Процесс установки канализации в загородном доме прост, но его лучше всего доверять специалистам. Если же работы проводятся самостоятельно владельцами, то необходимо тщательно продумать обустройство системы и подобрать качественную основу для сбора стоков: чаще всего для этого применяют септик. Кроме этого, следует правильно рассчитать глубину колодца и траншеи, она должна быть минимальная. При монтаже сливной ямы вблизи с домом рекомендуется соблюдать расстояние в 5 метров, а септик нужно углублять в землю на 1.5 м. Благодаря таким параметрам удается защитить септик от негативного влияния подземных вод и избежать его повреждения.

Чтобы знать, на какой глубине прокладывать коммуникации, необходимо определить уровень расположения постройки. Во время прокладки трубопровода от здания до септика желательно делать систему абсолютно прямой, избегая колен и поворотов. Трубы лучше всего укладывать на глубину, которая немного выше точки промерзания почвы. При этом нельзя забывать и том, что под площадками или дорогами, где размещен трубопровод, зимой возможно их замерзание, так как снег будет очищаться. В таких ситуациях глубину увеличивают.

Нормы согласно СНиП

Монтаж наружной канализации осуществляется в соответствии с нормами СНиП, в которых оговариваются максимально и минимально допустимые показатели глубины заложения, но они могут меняться в зависимости от характеристик системы и способов укладки труб. Для элементов конструкции, которые применяются для отвода грязных стоков, допускается углубление на 30 см от поверхности земли, их сечение выбирают не более 50 см. Трубы диаметром более 500 мм нужно укладывать на глубину не менее 50 см.

Помимо этого, стоит помнить и том, что канализационные отходы на выходе даже в зимнее время имеют высокую температуру, которая в среднем может достигать +18С. Поэтому они никогда не замерзают при прохождении к коллектору. Применяя данное свойство, можно уменьшить глубину трубопровода, но это чаще всего делают, когда расстояние между выходом системы из постройки и коллектором незначительное. Стоит также отметить, что минимальное заложение канализации по стандартам СНиП зависит и от типа нагрузок, оказывающих воздействие на поверхность почвы в участках обустройства системы. Если они высокие, то трубы нужно обязательно закрывать.

Факторы для выбора

Выбор глубины закладки траншеи важен по многим причинам. Например, если трубы проложить на уровне промерзания земли, то жидкие отходы могут остыть, вследствие этого появится затор, и канализацией нельзя будет пользоваться до потепления. Избежать засоры можно также, устанавливая минимальное число соединений. В тех случаях, когда при монтаже трубопровода не обойтись без поворотов, то в точках стыкования устанавливают колодец. Доступ к нему должен быть свободным.

Для расчетов оптимальной глубины заложения наружных коммуникаций обязательно учитывают диаметр труб, материал, из которых они выпущены, и угол наклона 0.03 м на каждый погонный метр системы. Огромную роль также играет точка выхода канализации из дома и место размещение выгребной ямы.

Варианты уменьшения

В некоторых случаях возможно снизить глубину прокладки наружных труб. Чаще всего это доступно, если к системе подключены насосные станции, они обеспечивают быструю очистку каналов и тем самым зачищают трубы, будь они чугунные или стальные, от замерзания. Подобные системы считаются не самотечными, а полунапорными. Уменьшается заглубление и тогда, когда используемые трубы изготовлены из прочного материала и имеют толстые стенки. Понизить уровень глубины можно и за счет утепления трассы, для этого участок земли укрывают специальной подсыпкой, а сверху ставят декоративные холмики-насыпи или клумбы.

Стоимость канализации – материалы и работа

Канализация обойдется дешевле за счет экономии на рабочей силе. Если использовать ПВХ и все комплектующие из пластика, то цену можно еще снизить. Качество пластика позволяет эксплуатировать его до 50 лет.

Важно! Использование керамических или металлических деталей сделает объект дороже

Советы по обустройству системы

Чтобы избежать неприятностей, не рекомендуется совмещать фановый отвод (канализационная вентиляция) с вентиляцией домашней – запахи будут проникать в помещение. Внимательно делают стыки деталей, которые укладывают в землю. Может понадобиться подушка из песка, чтобы грунт не проседал и не деформировал пластик. Рекомендуется аварийный сток, чтобы можно было прочистить систему.

Современные технологии предлагают биологические методы борьбы с запахами от септика – бактериальные препараты, которые добавляются в колодцы.

Составление схемы разводки канализации

При проведении монтажных работ следует учитывать необходимость в соблюдении всех требований, установленных в СНиП и ГОСТах. Работы начинаются с составления схемы разводки.

Схема разводки зачастую составляется еще на этапе проектирования дома. Монтажные работы проводятся до начала отделки. При проектировании схемы разводки следует учитывать нижеприведенные моменты:

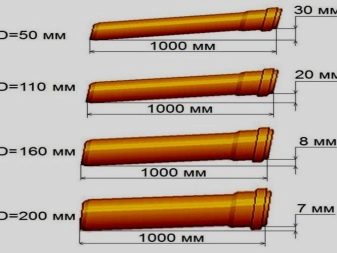

1. Нужно выдерживать определенный уклон расположения труб для обеспечения самотека нечистот. По правилам проектирования самотечной системы уклон создается от источника нечистот в сторону слива.
2. Проект должен содержать информацию о наиболее подходящем диаметре труб, которые будут использоваться для разводки.
3. При проектировании разводки применяется чертеж здания. Поверх его схематически наносится расположение труб с указанием размеров, последовательного подключения различной сантехники и приборов, которые становятся источником сточных вод.
4. Рекомендуется избегать резких перегибов и поворотов, которые могут стать причиной образования засоров и заторов в системе. С учетом нужного перепада и количества источников сточных вод выбирается наиболее кратчайший путь.
5. Следует предусмотреть включение в систему элементов обслуживания, через которые будет проводиться прочистка.
6. В системе могут образовываться биогазы, которые нужно эффективно отводить из системы. В создаваемом проекте должно быть указано расположение вентиляционных элементов стояков.
7. Наружные элементы должны иметь теплоизоляцию для исключения вероятности кристаллизации стоков, что может стать причиной повреждения трубы и соединительных элементов.

Если создается система, в которой циркуляция проходит за счет насоса, то следует указывать место установки насоса, его тип, особенности подключения

Создать проект можно по следующему плану:

1. Создаем или берем уже существующий план дома. Самостоятельно провести создание плана можно путем измерения всех размеров, для чего достаточно иметь рулетку.
2. Выбираем расположение стояка или нескольких при необходимости. Расположение стояка зависит от того, где будет находиться септик или канализационный колодец.
3. Намечается расположение всех источников нечистот. При знании того, в какой точке расположен источник нечистот, а в какой центральная система их отвода, можно определить протяженность труб и количество соединительных элементов. На основании этой информации можно рассчитать предварительные расходы на создание разводки.
4. На плане также отображается расположение всех труб, тройников, крестовин и пр.

Упростить свою задачу можно путем использования специальных программ, которые предназначены для проектирования коммуникаций. В подобных программах есть набор инструментов, который позволяет существенно ускорить проектирование и добиться качественного результата. Однако отметим, что программы для проектирования коммуникаций не столь просты в использовании, как кажется.

Как выполняется прокладка канализационных труб – пошаговое руководство с примерами

Отработанная вода и отходы жизнедеятельности человека сначала транспортируются в магистрали, расположенные снаружи здания, а потом попадают в накопительные резервуары или септики.

Для этого можно использовать трубную продукцию, произведенную из разного сырья. Совсем недавно для создания внешней канализационной магистрали в собственном доме использовались чугунные трубопроводы. На сегодняшний день все изменилось, и наружная прокладка труб канализации осуществляется из полимерной трубной продукции.

Причиной стала недолговечность чугуна в сравнении с пластиком, а кроме того продукция из этого сплава имеет большой вес и для монтажа потребуется спецтехника.

Схема и монтаж наружных сетей

Закончив выполнять разводку канализации в доме и организовав вывод трубы через фундамент, можно приступить к сборке наружных сетей. К внешним, расположенным за пределами дома, сетям относят следующие элементы:

Трубы, предназначенные для укладки в грунт.

• Необходимый набор фитингов для соединения труб.
• Колодцы для обслуживания и прочистки наружных сетей.
• Установка для очистки сточных вод.

Планирование и монтаж наружных сетей

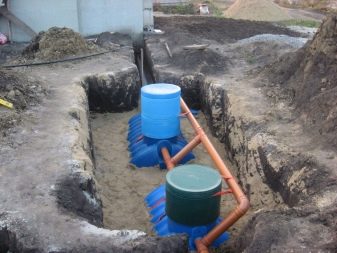

Прежде всего, нужно выбрать место расположения септика. Его следует расположить в нижней точке участка, чтобы можно было использовать естественный рельеф для создания уклона труб.
Сам септик может быть самодельным, к примеру, собранным из железобетонных колец. Но намного проще приобрести готовую модель, выполненную из пластика

Монтаж готовых установок проходит намного быстрее, а качество очистки в них выше.
При выборе места установки септика важно соблюдать требования санитарных норм. Очистную установку нельзя располагать близко к дому (расстояние должно быть не менее 5 метров)

Кроме того, септик должен быть удален на максимальное расстояние от места забора питьевой воды. Но и сильно удалять септик от дома не стоит, так как тогда нужно будет строить длинный трубопровод.
Трубопровод следует стараться располагать по прямой. Если необходимо выполнить поворот, то в этом месте устанавливают ревизионный колодец, так как место поворота – это место потенциального засора.
Все соединения наружного трубопровода должны быть герметичными, так как утечки приведут к загрязнению грунта и грунтовых вод.
Присоединение подводной трубы к септику рекомендуется выполнять через резиновую соединительную манжету, то есть оно должно быть герметичным, но не жестким. Такой подход убережет систему от разрушения во время сезонных подвижек грунта.

Составление схемы разводки канализации – сложная и ответственная работа. Ошибки при составлении схемы приведет к тому, что система не будет работать или будет постоянно засоряться. Если есть неуверенность в своих силах, то лучше поручить выполнение этой работы специалистам.

Советы по обустройству

После состыковки всех сегментов канализационной конструкции приступают к утеплению трубопровода. Теплоизоляция необходима в тех случаях, когда глубина прокладки труб находится на отметке промерзания грунта во время зимних морозов.

После окончания монтажа внешней канализационной магистрали необходимо засыпать траншею с обязательной проверкой уклона трубопровода, поскольку в процессе соединения данный параметр мог измениться.

Если при засыпке планируется использовать грунт, собравшийся во время рытья канавы, его нужно измельчить, чтобы избавиться от крупных комьев.

При отсутствии знаний, как правильно проложить канализацию в частном доме, некоторые домашние умельцы уделяют этому вопросу недостаточно внимания. А ведь обустройство канализационной системы должно производиться с соблюдением ряда требований.

Основное из них заключается в следующем: траншею заполнять землей нужно слоями, имеющими толщину около 5 сантиметров. Утрамбовывают почву только по бокам трубы, чтобы ее не деформировать и не повредить.

Подходы к прокладке труб для канализации в частном доме и в квартире одинаковы, поскольку стоки и нечистоты образуются в жилых и подсобных помещениях и только после этого выводятся наружу.

Поэтому при разводке канализационной системы в современном высотном доме и в загородном коттедже желательно придерживаться ряда требований:

• непременно соблюдать величину наклона трубопровода;
• минимизировать число изгибов и поворотов на протяжении всей магистрали.

Так как бытовая канализация создается по безнапорному типу, при сборке трубопроводов можно использовать самое простое раструбное соединение. Для его герметизации задействуют резиновые манжеты. Размещают этот элемент во внутреннем пазе раструба до начала процесса соединения.

Основное различие в обустройстве конструкции отведения стоков и нечистот в доме и в квартире заключается в том, что в первом случае имеется наружная часть системы, проложенная в земле, которая ведет к септику или к централизованной канализационной магистрали.

Выполнить вышеописанную работу можно самостоятельно. При условии соблюдения рекомендаций, данных профессионалами, надежность канализации получится высокой, а срок эксплуатации будет продолжительным.

Установка фановой трубы

Поставив стояк и сделав разводку, защиту от неприятных запахов никто не гарантирует. Обезопасить свой нос можно установкой фановой трубы. Она применяется для воздухопровода из канализации на улицу через крышу дома. Выводится напрямую от стояка по следующим правилам:

1. Выход на крышу под углом.
2. Между фановой трубой и стояком крепится ревизия. Ревизия — это специальный тройник, который позволяет прочищать систему при различных пробках, тромбах и засорах.
3. Проводится отдельно от вентиляции и дымохода, причем недопустимо располагать с ними на одном уровне выход трубы.
4. Рядом с окнами и дверями установка фановой трубы крайне неблагоприятна.

5.З.З. Системы с очисткой сточных вод

5.3.3.1 Предварительная очистка сточных вод должна осуществляться в септике. Септик также предназначен для накопления твердых осадков, которые должны периодически вывозиться. При низком уровне грунтовых вод применяются однокамерные септики, при высоком — двухкамерные.
5.3.3.2 Очистные сооружения, применяемые в автономных системах канализации, подразделяются по способу очистки сточных вод (биологическая, физико-химическая и биолого-химическая очистка) и по принципу удаления сточных вод (системы с отведением очищенных сточных вод в грунт, системы с отведением очищенных сточных вод в поверхностный водоем).
При выборе схемы очистки должны учитываться грунтовые условия, уровень подземных вод, климатические условия района строительства, а также размеры придомового участка и наличие водоема — приемника сточных вод.

Основные проблемы компоновки и проектирования

«Умный» септик позаботится о сохранности флоры и фауны участка На этапе проектирования важно учитывать следующие моменты:

Пиковую нагрузку на канализацию, или так называемый «залповый сброс»

Обычно во внимание берётся утренняя и вечерняя нагрузка на сети. Этот показатель напрямую зависит от количества сливов и сантехнических приборов в доме или на этаже.

Как вода подаётся в дом – централизованный источник, колодец или скважина.

Принцип удаления очищенных сточных вод

Их можно удалять в почву либо водоём. В обоих случаях необходимо учитывать санитарные нормы. Если в первом варианте важнейшим показателем является объём воды, то во втором – не только масса, но и качество её очистки.

Материал для септика. Это может быть как самостоятельно созданная конструкция из кирпича, цемента или металла, так и покупные варианты очистных ёмкостей из полипропилена или полиэтилена. От выбора материала зависит очень многое: срок службы очистных, простота и удобство их обслуживания, вариант монтажа системы и в конечном итоге финальная сумма, которую придётся потратить.

Дополнительное оборудование: возможность электронного контроля, насосная система и всевозможные датчики.

Топологию участка: рельеф местности, направление уклона, близость водоёмов и наличие потенциальных мест сброса очищенных канализационных вод.

Качество и состав грунта: его тип и глубину промерзания, близость грунтовых вод.

Как устроена канализация в частном доме

Каждая раковина, ванна, и туалет в доме связаны между собой общей канализационной системой, которая выводит все на улицу. При смывании унитаза, все фекалии направляются в септик, который располагается как правило за пределами дома. За достаточно продолжительное время все биологические остатки, которые когда-либо попали в канализацию, разлагаются, испуская довольно неприятный запах.

Простая конструкция септика не предусматривает герметичности, что позволяет запахам беспрепятственно выходить наружу, не попадая в квартиру или дом.

Также, для защиты от неприятных запахов, в каждом санитарном узле располагается гидрозатвор, служащий барьером для газов. Пройти через такой барьер газу не под силу. В результате все неприятные запахи остаются в пределах канализации и септика, что не доставляет неудобств.

Но нередко случаются такие случаи, когда гидрозатвор остается пустым. По различным причинам, жидкость, которая должна находиться в гидрозатворе, там попросту отсутствует. Наглядным примером для этого служат ремонтные работы по замене ванны, унитаза или раковины.

Также нередки случаи, когда вода сама выкачивается в результате образования вакуума, который попросту опустошает все гидрозатворы. Причиной образования такой ситуации может послужить прохождение по канализации большого количества жидкости. Как известно из физики, поршень (а в данном случае это вода, проходящая к септику), проходя по цилиндру, втягивает за собой достаточно большое количество воздуха, а при его отсутствии, втягивает за собой все жидкости, которые как раз и располагаются в гидрозатворе.

Когда это происходит, то продукты разложения фекалий и других предметов, которые находятся в септике, попадают в жилище. Конечно, такую проблему достаточно легко устранить повторным наполнением барьеров, но, когда данная проблема появится, газы уже будут находиться в жилом помещении.

Вентиляция в данной ситуации послужит отличным способом вывода неприятного запаха, не позволяя ему доходить до помещений, что сохранит не только комфортную обстановку в доме, но и здоровье жильцов.

Разновидности септиков

Простой тип септика

Чтобы сделать канализацию в частном доме наипростейшего типа, необходимо, в первую очередь, определиться с местом сбора стоков. Наименьшее расстояние между септиком и домом составляет 6-10 м. Такое расстояние необходимо во избежание смыва жидкими стоками почвы под фундаментом.

При желании канализацию в частном доме своими руками по схеме устройства септика довольно легко организовать. Вариации исполнения внешней канализации:

• бетонные кольца, смонтированные на дренажную площадку;
• выгребная яма из кирпичей;
• цистерны из металла или пластика.

Установка септика осуществляется в три этапа:

1. вывод труб из дома в резервуар,
2. монтаж септика,
3. устройство дренажного поля.

Для повышения эффективности слива при монтаже канализации в частном доме прокладывать трубы в траншее необходимо с уклоном. Глубина рва для каждого случая разная, в зависимости от размеров участка и его расположения относительно подъездных путей.

Биосептик

Соблюдая санитарные правила, можно смонтировать индивидуальную систему отходов самостоятельно даже на основе современной биотехнологии. Теперь такую канализацию в частном доме своими руками тоже можно сделать. Принцип действия септического резервуара на 99% зависит от присутствия в нём кислорода. Процесс переработки сточных вод в септике осуществляется за счет бактерий:

• анаэробных, растущих без кислорода;
• аэробные, нуждающихся в кислороде.

Порошок с теми или другими био-бактериями покупается в садовом магазине. Раз в месяц его засыпают в количестве 2 ст. л. в резервуар. Аэробные бактерии наиболее эффективно обрабатывают сточные воды внутри существующего септического резервуара, резко меняя на 70-80% сырую сточную воду до чистой и без запаха. Во многих случаях эти аэробные бактерии удаляют до 90% загрязнений сточных вод. По мере заполнения ямы часть отходов перетекает в бочку, а из нее через фильтр (щебень с песком) уходит в землю.

Для информации. В соответствии с правилами, установленными стандартами по охране окружающей среды, стоки проходят через процесс фильтрации (мелкие слои из гравия), чтобы окончательно очиститься до того, как вернуться в водоем.

Биоканализация своими руками

Септики с аэрационной системой

Основными функциями аэратора являются:

• снабжение септика кислородом;
• защита септика от разрушения.

По истечении времени сточные воды без надлежащей обработки приводят к преждевременному разрушению септика. Некоторые экспертные исследования показывают, что средняя продолжительность жизни септического резервуара и системы фильтрации составляет девять лет.

Преждевременная порча, полная замена системы, включая ремонтно-восстановительные работы по ландшафту двора, стоят довольно дорого и могут занять годы. Недорогое решение этих проблем есть. Аэраторы для автономной канализации – на сегодня доступные устройства, которые очень просто установить в любом существующем септике.

В настоящее время доступны готовые решения с аэрационной системой для установки на загородном участке. Аэрационная система предоставляет полный пакет оборудования, необходимого для замены старого септика на устройство для обработки сточных вод. С её применением очищенная вода, в отличие от необработанных сточных вод, будет поглощаться почвой намного легче. Система, оснащенная аэробными бактериями, включает в себя эффективную вторичную обработку стоков. Этот процесс добавит еще много лет к жизни септика.

Оборудование включает в себя:

• долговечный канализационный насос;
• воздухонагреватель;
• удлинитель для труб;
• рециркулятор частиц.

Процесс фильтрации гарантирует, что в систему вторичной обработки не будут выбрасываться нежелательные твердые частицы. При этом система, состоящая из качественных компонентов, обеспечивает:

• усвоение удобрений и получение питательных веществ для микроорганизмов;
• бесперебойное обслуживание на протяжении многих лет.

Целью применения аэрационной системы является изменение динамики роста аэробных бактерий, участвующих в обработке сточных вод. На практике введение достаточного количества кислорода в резервуар для сточных вод обеспечивает идеальную растущую среду для аэробных бактерий.

Подавляющее большинство организмов нуждается для дыхания в воздухе. Атмосферный воздух состоит из молекул азота, кислорода, аргона и других газов. Техническое применение устройства – превратить примитивную технологию септического резервуара в универсальную машину для обработки сточных вод.

Нужно помнить! Неправильное обращение может повредить септическую систему. К примеру, от применения хлорного очистителя для чистки сантехнического прибора бактерии могут либо погибнуть, либо долго восстанавливаться.
