Расстояние между винтовыми сваями для каркасного дома

Как правильно рассчитать расстояние

Существует много разных методик расчета винтовых свай. Большинство из них некорректно и не дают никакого полезного результата. Грамотный расчет можно сделать, руководствуясь СП 50-102-2003, где изложены все необходимые формулы и методики.

Проблема в том, что простых способов не существует, придется производить достаточно сложные вычисления с высокой вероятностью ошибки. Поэтому необходимо обращаться к специалистам или, как минимум, использовать онлайн-калькуляторы, позволяющие получить нужные значения буквально за пару минут и совершенно бесплатно.

Если все-таки необходимо рассчитать шаг опор, следует сначала начертить план свайного поля (или использовать план первого этажа). Сначала сваи расставляют по всем углам и точкам примыкания стен.

После этого по линиям размещения нагрузки (несущих стен) распределяют сваи, исходя из их количества.

Иногда, при равномерном распределении веса по всем опорам, поступают просто — вычисляют общую длину несущих стен и делят ее на расчетное количество свай.

Например:

Вес дома — 300 т. Номинальная нагрузка на сваю — 5 т (ВС-108).

Общее количество свай:

Общая длина опорных линий — 40 м.

Тогда расстояние между соседними сваями будет:

Устройство винтового фундамента

Правильное размещение свай необходимо, чтобы сохранить целостность каркасного дома и избежать просадки. Особенно это касается сложных проектов: проекты двухэтажных домов, здание со стенами неправильной формы и т. д. Главное правило: нагрузка должна распределяться равномерно.

Расположение опор дома бывает четырех типов:

• Одиночное. Сваи располагаются на равном отдалении одна от одной по углам строения, под несущими стенами, и под вертикальными стойками каркасника;
• Ленточное. Этот тип свайно-винтового фундамента способен выдерживать более высокие нагрузки. Опоры располагаются, как при одиночном типе фундамента, только укорачивается шаг между ними;
• Кустовое. Подразумевается хаотичное размещение опор под основание дома. Они монтируются кустами, больше всего свай располагается в зонах с самой высокой нагрузкой (например, под комнатой с тяжелым оборудованием). При таких условиях шаг между опорами не играет роли, главное чтобы они было по всему периметру плиты;
• Сплошное (по-другому, свайное поле). Такой тип фундамента актуален для местности с неустойчивым земляным покровом и для тяжелых каркасных зданий. Сваи располагаются сеткой по всему периметру строения. Максимальный шаг — 1 м.

• Одиночные.
• Свайный куст.
• Свайное поле.
• Свайная лента.

Свайные кусты используются при высоких нагрузках не единицу, что бывает при строительстве многоэтажных зданий, крупных ангаров и т.п. Свайное поле применяют для тяжелых построек с равномерным распределением нагрузки по всей площади основания.

Установка опор производится либо продольно-поперечными рядами, либо в шахматном порядке. Ленты необходимы при создании сооружений, имеющих протяженную структуру при малой ширине (набережные, подпорные стенки, ограждения и т.п.).

Необходимо учитывать, что расчетная конфигурация свайного поля не всегда полностью соответствует требованиям СНиП. Нередко возникают ситуации, когда количество опор не соответствует величине нагрузки из-за особенностей размещения.

В таких случаях необходимо увеличить количество свай или несколько скорректировать конфигурацию свайного поля с учетом специфики нагрузок.

По тому, какое распределение выбрано, подразделяют несколько видов размещения:

1. Одиночное – опоры ставят по углам фундамента. А также по отдельным стенам и по центру.
2. Ленточное – сваи идут по линии одной стены по периметру фундамента и под перегородками.
3. Сплошное – свайное поле с рядным расположением или в шахматном порядке. Существующие варианты размещения свай под домом
4. Кустовое – группа из нескольких опор устанавливается в местах предполагаемой максимальной нагрузки.

Основные схемы размещения на фундаменте

Существуют различные схемы размещения свай:

• Одиночные.
• Свайный куст.
• Свайное поле.
• Свайная лента.

Выбор схемы определяется конфигурацией постройки и порядком распределения нагрузок. Отдельные сваи используются для создания точечных опор под столбы или иные элементы минимальной площади.

Свайные кусты используются при высоких нагрузках не единицу, что бывает при строительстве многоэтажных зданий, крупных ангаров и т.п. Свайное поле применяют для тяжелых построек с равномерным распределением нагрузки по всей площади основания.

Установка опор производится либо продольно-поперечными рядами, либо в шахматном порядке. Ленты необходимы при создании сооружений, имеющих протяженную структуру при малой ширине (набережные, подпорные стенки, ограждения и т.п.).

Необходимо учитывать, что расчетная конфигурация свайного поля не всегда полностью соответствует требованиям СНиП. Нередко возникают ситуации, когда количество опор не соответствует величине нагрузки из-за особенностей размещения.

В таких случаях необходимо увеличить количество свай или несколько скорректировать конфигурацию свайного поля с учетом специфики нагрузок.

Минимальное и максимальное значение между опорами

Согласно требованиям СНиП, минимальным расстоянием между двумя соседними винтовыми сваями является двойной диаметр лопастей. То есть, если имеются опоры с лопастями 30 см, минимальным расстоянием между ними будет 60 см.

Необходимо учесть, что это расстояние между лопастями, то есть при разметке, отмечая оси свай, следует считать не 2, а 3 диаметра. Максимальное расстояние определяется отношением веса дома к количеству свай.

Необходимо учитывать материал и сечение ростверка, чтобы не получить излишнюю подвижность балок в центральной части каждого пролета. По всем расчетам максимум всегда определяется как 3, в некоторых случаях — 3,5 м.

Выходить за пределы этих значение нельзя, это создаст угрозу конструкциям дома.

Определим несущую способность грунта

Даже если нет его – безвыходных ситуаций не бывает. Информацией поделится интернет и соседи. Но и получив нужные данные, возьмитесь пробурить пробный шурф в нижней точке участка. Выручит ледобур для зимней рыбалки с негодными сточенными ножами. Представление о влажности, глубине залегания горизонтов и составе получите полное.

Глубину бурения желательно выполнить ниже планируемой точки заложения фундамента возводимого дома. Качественные показатели грунта, залегающего на глубине планируемой фиксации наконечника – искомые, которыми и будем пользоваться для всех расчётов. Верхние горизонты не играют роли.

По несущей способности по степени возрастания несущей способности грунты в таблице располагаются в таком порядке:

• Насыпной грунт;
• Супесь;
• Суглинок;
• Мелкий песок;
• Песок средней фракции;
• Крупный песок;
• Глина.

От параметров грунта во многом зависит прочность и надежность контакта ствола и лопастей каждой сваи с прилегающими слоями. Согласно требованиям СНиП, для анализа грунта необходимо произвести пробное бурение, лабораторные исследования состава и свойств грунтовых слоев.

Кроме того, рекомендуется установка эталонных свай, способных на практике продемонстрировать несущую способность сваи и величину сопротивления нагрузкам. На практике большинство исследований ограничивают пробным бурением и визуальным определением качества грунта.

ОБРАТИТЕ ВНИМАНИЕ!

Опытный бурильщик способен оценить состояние грунта не хуже, чем специалист-геолог, однако, если есть возможность выполнить качественный анализ грунта, пренебрегать ей не следует.

Для монтажа свайно-винтового фундамента необходимо знать о несущих способностях грунта. Проект дома, и фундамента в том числе, создается на основе этих данных. Узнать структуру не сложно, для этого можно заглянуть в Интернет или поспрашивать у соседей.

Предлагаем ознакомиться Как пристроить к кирпичному дому баню: этапы стройки

Даже после выяснения этой информации проверить почву на участке лучше самостоятельно. Для этого необходимо взять старый бур для рыбалки и в дальнем углу участка пробурить отверстие. Это поможет наглядно увидеть состояние почвы: ее влажность глубина залегания горизонтов и т. д.

Для проверки рекомендовано бурить отверстие ниже предполагаемого уровня погружения свай. Это поможет ознакомиться с качествами нижних горизонтов почвы, которые и играют основную роль для фиксации опор.

Монтаж каркаса

1. Топографическая съемка участка под свайный фундамент и нанесение разметки.
2. Подготовка участка, отведенного под свайное поле.
3. Ввинчивание свай в почву вручную или с помощью копровой установки.
4. Подрезка опор до одного уровня (не рекомендуется подрезать опорные стержни выше пятидесяти сантиметров от земли).
5. Приварка крепежных оголовков винтовых свай, укладка лаг каркасного дома.

Отметим, что ручной монтаж имеет низкую производительность: за рабочий день специалисты вкручивают не более десятка винтовых свай. После выполнения последовательности можно приступать к монтажу чернового пола.

В местах технологических отверстий в верхней части сваи крепится лом, на него надеваются металлические рычаги. Ввинчивается основания под прямым углом, допускается небольшое отклонение, но не более 5%.

Для того, чтобы установить свайный фундамент требуется как минимум три человека: двое ввинчивают сваи в грунт, третий следит за уровнем установки. Ввинчивать сваи принято до твердого грунта, однако ниже слоя промерзания почвы.

https://www.youtube.com/watch{q}v=Q_vay5qKKSA

После вкручивания свай на нужную глубину, с помощью болгарки производится обрезка верхней части по высоте установки будущего фундамента. Верхняя часть труб для прочности заполняется бетоном. Материал не только улучшает несущую способность свай, но и защищает их от преждевременной коррозии.

После установки свай проводятся работы по привариванию оголовков

Важно следить за тем, чтобы конструкция лежала строго горизонтально, контролируется с помощью шнура либо лазерного указателя. Места крепления обязательно покрывают антикоррозийным составом

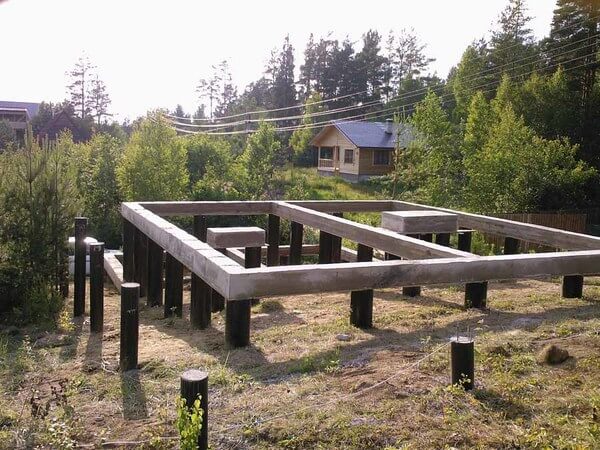

Последним этапом установки свай принято считать установку обвязки. Для этого деревянные брусья устанавливаются на оголовки и закрепляются с помощью болтов, так называемыми “глухарями”. Все стыки между брусьями скрепляются между собой скобами с углублением в брус.

Деревянный брус 150 на 150 мм. особо востребован при свайных конструкциях фундамента. Брус перед установкой обязательно должен быть просушен и покрыт антисептическим составом для защиты от насекомых. А также понимания, как защитить каркасный дом от мышей своими руками.

На заметкуС тем, как сделать свайный фундамент мы разобрались. Сразу после завершения работ по строительству фундамента можно приступать к возведению стен будущего каркасного дома.

Влияние опорного слоя

Дом на свайном основании Установка дома на винтовые, буронабивные, забивные столбы преследует цель, кроме распределения нагрузки, достичь более плотных слоев, на которые можно опереться. Самостоятельно можно вырыть пробные шахты на участке для определения глубины их залегания. Количество – не менее 2. Если пласт наклонный, уступами, надо больше для ясности картины.

Характеристики почв при расчете по нагрузке берут в справочнике. При сложном сочетании условий выполняют анализ контрольной сваи.

Тип и способ установки влияют на количество точек опоры фундамента площадью распределения нагрузки. Висячие элементы работают по боковой поверхности. Винтовые трубы создают уплотнение материала под собой. Буронабивные опоры имеют подошву шире колонны.

Все они проходят ниже уровня промерзания, чтобы создать устойчивость к движению верхних слоев земли при пучении.

Особенности расчета

Определяясь с шагом винтовых свай, следует соблюдать разумные доводы. Слишком большое расстояние между опорами приведет к просадке дома, а маленькое – к перерасходу материальных средств. В связи с этим, специалисты рекомендуют выполнять расчет, учитывающий:

• фактическую массу надземных конструкций и отделочных материалов;
• примерный вес мебели и оборудования, включая коммуникационные системы;
• снеговые и ветровые нагрузки;
• несущую способность грунта (точное значение принимается по расчету);
• технические характеристики винтовых свай;
• коэффициент запаса.

Полезная нагрузка при расчете шага установки свай определяется по соответствующим СНиП или техническим условиям. К примеру, для одноэтажного жилого дома она составляет около 150кг, приходящихся на квадратный метр площади. Показатели снеговых и ветровых нагрузок принимаются по справочникам, в зависимости от региона строительства объекта. А коэффициент запаса, как правило, составляет 1,1-1,25.

Сам расчет требуемого для фундамента количества винтовых опор достаточно прост. Их число и линейные размеры несущих стен в плане оказывают влияние на шаг установки свай. Суммарная нагрузка делится на несущую способность одной металлической опоры. В результате получается требуемое число свай, которые с равным шагом распределяются по периметру ограждающих конструкций дома.

Другой вариант расчета сводится к определению усилий, воздействующих на один погонный метр ростверка. Для этого общая нагрузка делится на длину всех несущих стен, после чего полученный результат еще раз делится на несущую способность выбранных винтовых свай. В итоге получается число опор, требуемых для поддержания одного метра обвязки, находящейся под нагрузкой. Дальнейший расчет сводится к тому, чтобы узнать, с каким шагом следует устанавливать сваи, чтобы фундамент смог выдержать расчетные усилия. Такой способ предназначается для массивных строений.

Несущая способность металлических винтовых свай указывается производителем в технической документации. С приблизительными параметрами можно ознакомиться по таблице.

Следующим после расчета этапом является схематичная расстановка винтовых свай в плане фундамента. Как отмечалось ранее, они в обязательном порядке должны присутствовать в углах, под колоннами и в местах сопряжения несущих стен. Остальные сваи распределяются равномерно между основными опорами. Таким образом выясняется точный шаг между винтовыми сваями.

Наглядные вычисления

Для примера можно взять расчет одноэтажного дома из бруса размером 6*6 метров. Объем древесины вычисляется в зависимости от толщины стен и высоты строения, с учетом крыши. Допустим, что он составляет 20 тыс. кубометров. Число умножаем на вес одного куба древесины (в нашем случае – 800кг). В итоге получаем общую нагрузку 16 тонн. Сюда прибавляем вес кровельных и отделочных материалов (допустим, 2 тонны).

Далее определяем:

• полезную нагрузку – 36м2*150кг/м2, что составляет 5,4 тонны;
• снеговую нагрузку – 36м2*120кг/м2, что составляет 4,32 тонны.

После суммирования получаем цифру – 27,72 тонны, которую умножаем на коэффициент запаса – 1,1. В результате, при расчете количества винтовых свай используем показатель нагрузки – 27,72*1,1=30,492т. Приняв за основу сваи диаметром 89мм с расчетной нагрузкой 2 тонны, получаем минимальное число свай – 30,492/2=16 штук, которые равномерно распределяем по внешнему периметру дома. Дополнительные опоры могут устанавливаться, к примеру, для половых лаг.

Для двухэтажного дома полезная нагрузка увеличивается вдвое.

Приведенный расчет не является точным. В каждом конкретном случае возникают дополнительные усилия, появляются внутренние несущие конструкции, столбы, оборудование и т.д. Нередко отделочные материалы значительно увеличивают массу дома. Все нюансы должны учитываться в индивидуальном проекте, устанавливающем шаг фундаментных опор.

Особенности грунта на участке

От параметров грунта во многом зависит прочность и надежность контакта ствола и лопастей каждой сваи с прилегающими слоями. Согласно требованиям СНиП, для анализа грунта необходимо произвести пробное бурение, лабораторные исследования состава и свойств грунтовых слоев.

Кроме того, рекомендуется установка эталонных свай, способных на практике продемонстрировать несущую способность сваи и величину сопротивления нагрузкам. На практике большинство исследований ограничивают пробным бурением и визуальным определением качества грунта.

Глубина залегания плотных слоев и их состав определяются по сопротивлению грунта при бурении.

Каркасный дом на винтовых сваях

Популярным типом опор являются винтовые сваи под каркасный дом. В отличие от забивных они проще монтируются и подходят для любого типа почвы. Рабочий участок сваи выполнен в виде винта, а ее кончик имеет заостренную форму.

Винтовые сваи под каркасный дом.

Эти решения для фундамента отдаленно напоминают ледовые буры для зимней рыбалки. Винтовые сваи под каркасный дом различаются по длине (следовательно и по максимальной глубине погружения) и диаметру. Также разным бывает шаг между винтовыми лопастями. В верхней части опоры расположена площадка для крепления к элементам ростверка – оголовок.

Преимущества винтовых свай

• Быстрота устройства фундамента на винтовых сваях.
• Возможность повторного использования опор каркасного дома, поэтому винтовые изделия пригодны для возведения временных или сезонных построек.
• Фундамент удобно монтировать в любое время года и в любой климатической зоне.
• Возможность дооснастить фундамент дополнительными винтовыми сваями, если появится необходимость возведения каркасной пристройки к дому.

На заметку

Преимущества винтовых свай обуславливает низкую стоимость работ по обустройству фундамента примерно в 1,5 два раза, чем возведение классических ленточных несущих конструкций.

Недостатки винтовых свай

Кроме этого каркасный дом на винтовых сваях имеет ряд недостатков по части конструкции фундамента.

1. Долгий и сложный монтаж на участках с каменистой почвой.
2. Необходимость дополнительного обустройства цоколя здания из-за высоты опор над уровнем почвы.
3. Обязательная антикоррозийная обработка перед погружением в землю.
4. Некоторые сваи могут лопнуть в районе сварного шва.

Фундамент из винтовых опорах. Однако, сильные стороны перевешивают недостатки винтовых свай за счет того, что строительство каркасных домов не требует предварительной подготовки скважин под опоры – конструкция свай позволяет им сохранять строгое вертикальное положение даже под максимальной нагрузкой.

Вес и конструкция здания

Очень важно правильно рассчитать нагрузку на основание

Нагрузка на опору будет состоять из следующих составляющих:

• Вес готового, укомплектованного мебелью и оборудованием, здания, включая вес фундамента;
• Снеговая + ветровая (максимальные для данной местности) нагрузки;
• Запас прочности (+30%).

Полученное значение будет распределяться на площадь основания. Каждая свая имеет свою, определенную конструкцией, величину рабочей поверхности, через которую передается давление. Несущая способность природного основания должна быть больше воздействия опор. Для этого суммарная площадь передачи нагрузки свайного основания в расчете берется равной, или округляется в большую сторону, отношению массы дома к площади его подошвы.

Проектный расчет расстояния между опорами должен учитывать конструктивное расположение элементов постройки. Расположение опорных узлов, несущих стен, прочие условия, создающие неравномерные усилия. Надо определить места, где требуется установка наклонных, винтовых, усиленных (кустов) свай. Взаимовлияние в таком случае учитывают по СП 50-102-2003

Просвет может меняться в зависимости от расположения горизонтальных балок, жесткости ростверка. В каркасном доме учитывают шаг между стойками, поэтому столбы под каркас ставят кратно 0,6 м. Опорная точка обязательно должна быть под углом здания, в месте пересечения стен. Оптимальное расстояние от одной трубы к другой высчитывается путем определения сопротивления материала балок основания и несущих стен изгибающим, продавливающим нагрузкам.

Устройство винтового фундамента

Фундамент на винтовых сваях используется при строительстве легких построек, вспомогательных помещений. При возведении тяжелых жилых домов использовать такой тип не рекомендуется.

Инструкция по монтажу винтовых оснований следующая:

Схема размеров винтовых свай.

Выбор места. При определении с местом строительства необходимо убедиться в том, что в местах устройства фундамента не проложены инженерные коммуникации (кабель, трубопровод и пр.).Разметка плана фундамента.

Разметка выполняется согласно проекту дома, где также указаны все данные об основании, его размерах и конфигурации. Все отметки необходимо выполнять с максимальной точностью, допуская погрешность по любому измерению не более 2 см.Ввинчивание свай. Осуществляется это следующим образом.

В месте расположения опоры делается небольшое углубление (примерно 15-25 см). В подготовленную яму устанавливается свая. В отверстие опоры вставляется лом, диаметр которого не более 3 см, далее устанавливается труба с квадратным сечением, образуя своего рода рычаг.

Для рычага лучше всего использовать металлическую трубу с сечением 50х50 мм и длиной 3-3,5 м. Длины рычага — 2-3,5 м с каждой стороны. Причем чем длиннее труба, тем проще будет крутить рычаг и тем глубже зайдет свая.

Ввинчивание опоры осуществляется при помощи круговых движений, совершаемых вокруг ее оси. За один оборот опора должна уходить в землю примерно на 20 см. Во время процесса нужно постоянно следить за ровным положением элементов фундамента.

При необходимости проводится выравнивание опоры. Следить за ровностью следует сразу, при вхождении опоры, т. к.

с каждым новым витком придать нормальное положение фундаменту будет все сложнее. Проверяется точность установки строительным уровнем или отвесом. Допустимое отклонение от оси — 1-2 градуса.

Если при ввинчивании свая не заходит в землю, а только рыхлит почву, то следует углубить яму до 50 см.

И при установке опоры нужно увеличить вертикальную нагрузку, для чего на рычаг дать дополнительную нагрузку. Как только опора зацепит грунт, нагрузку можно снимать. Закручивать сваи лучше при помощи трех или пяти человек.

Винтовые опоры ввинчиваются на глубину, предусмотренную проектом. Но она должна быть не менее 1,5-1,8 м и достигать плотных слоев почвы.

Все винтовые сваи вкручиваются вышеуказанным способом. После того как они все будут установлены, их следует подрезать болгаркой.

Это делается для того, чтобы они были одинаковой высоты. Для ровности обрезки используется строительный уровень. Рекомендуется оставлять винтовые сваи высотой до 50-60 см от земли.

Следующий этап — бетонирование винтовых свай.

Это необходимо сделать, чтобы придать опорам дополнительную прочность и надежность. Кроме того, из полости выгоняется лишний воздух. После данной процедуры фундамент сможет выдержать большую нагрузку, исключается возможность деформаций и крена опор.

Для засыпки в сваю следует брать цементно-песчаную смесь или бетонный раствор. Средний расход на одну сваю — 0,02 куб. метра раствора или 35 кг цементно-песчаной смеси.

Заключительный этап — приваривание оголовков и изготовление обвязки брусом. Брус можно заменить швеллером. В этом случае делать оголовки не нужно, что позволяет сэкономить на возведении фундамента.

При изготовлении свайного фундаментазапрещаются следующие действия:

• подгонка свай под уровень при их завинчивании. В дальнейшем при эксплуатации фундамент может не выдержать нагрузки и просесть;ввинчивание опор под углом по отношению к оси более чем 2 градуса;удлинение свай, которые при были криво закручены;ввинчивание свай на глубину менее 1,5 метра;изготовление углублений под опоры глубиной более 50 см;использование свай с поврежденным антикоррозионным покрытием.

Если соблюдены все эти правила и инструкция по монтажу свай, то можно получить устойчивое основание под постройку, которая прослужит долго и надежно.

Несущая способность и долговечность свайного фундамента зависит от соблюдения технологических требований строительства и правильно произведенных расчетов. Среди прочих параметров рассчитывается и расстояние между сваями фундамента.

Строителей-новичков слово «расчет» пугает. Но для индивидуального строительства эту процедуру упростили настолько, что с ней может справиться и школьник, умеющий правильно оперировать арифметическими действиями.

Все о расчете опор: расстояние между сваями

Первое, что необходимо сделать до начала строительных работ, – проанализировать грунт на вашем участке. Необходимо это для того, чтобы выяснить пригодность грунта для какого-либо вида фундамента, а еще для расчета глубины заложения и оценки целесообразности использования специальной техники.

Схема устройства свайного фундамента из сборных винтовых свай.

Для определения типа почвы на участке своими силами вам не понадобятся специальные инструменты. Нужно всего лишь сделать несколько ям на участке, длина которых должна соответствовать значению в 2 метра.
Две или три ямы будет вполне достаточно. Копать ямы нужно в том месте, где впоследствии будет закладываться фундамент. В процессе извлечения грунта из ямы вы сможете определить самый оптимальный уровень, подходящий для .

Важный совет! Жесткие породы, такие как твердая глина, считаются наиболее подходящими для фиксации свай. Песчаные виды грунта в качестве основания под фундамент категорически исключаются!
Далее нужно произвести довольно точный расчет максимально возможной нагрузки от будущего здания на почву

Принимать во внимание климатические условия строго обязательно. Если вы учтете все, даже давление готового строения на почву зимой, включая снег на крыше, это будет лучшим вариантом.
Теперь нужно переходить к осуществлению подсчета общей площади здания, иначе говоря, фундамента

При выполнении этих расчетов непосредственно на участке будет целесообразно заняться установкой специальных ориентиров. Они будут обозначать внешние стены будущего строения.
И только после выполнения всех описанных выше требований можно приступить к расчету необходимого и расстояния между ними.
Чтобы произвести расчет максимально возможной нагрузки здания, нужно за основу взять вес используемых при строительстве материалов.

Необходимо суммировать массу всех видов стройматериалов, начиная от перекрытий из железобетона и заканчивая кровлей. К этому списку относятся также кирпичи (пеноблоки). К общей сумме нужно добавить до нескольких десятков кг из расчета на 1 кв.м площади.

При соединении свай в ростверке ленточного характера количество необходимых опор определяется по периметру с учетом несущей способности каждого из столбов. Их установка планируется даже в месте расположения межкомнатных перегородок.

Устройство винтового фундамента

Фундамент на винтовых сваях используется при строительстве легких построек, вспомогательных помещений. При возведении тяжелых жилых домов использовать такой тип не рекомендуется.

Инструкция по монтажу винтовых оснований следующая:

1. Выбор места. При определении с местом строительства необходимо убедиться в том, что в местах устройства фундамента не проложены инженерные коммуникации (кабель, трубопровод и пр.).
2. Разметка . Разметка выполняется согласно проекту дома, где также указаны все данные об основании, его размерах и конфигурации. Все отметки необходимо выполнять с максимальной точностью, допуская погрешность по любому измерению не более 2 см.
3. Ввинчивание свай. Осуществляется это следующим образом. В месте расположения опоры делается небольшое углубление (примерно 15-25 см). В подготовленную яму устанавливается свая. В отверстие опоры вставляется лом, диаметр которого не более 3 см, далее устанавливается труба с квадратным сечением, образуя своего рода рычаг. Для рычага лучше всего использовать металлическую трубу с сечением 50х50 мм и длиной 3-3,5 м. Длины рычага – 2-3,5 м с каждой стороны. Причем чем длиннее труба, тем проще будет крутить рычаг и тем глубже зайдет свая. Ввинчивание опоры осуществляется при помощи круговых движений, совершаемых вокруг ее оси. За один оборот опора должна уходить в землю примерно на 20 см. Во время процесса нужно постоянно следить за ровным положением элементов фундамента. При необходимости проводится выравнивание опоры. Следить за ровностью следует сразу, при вхождении опоры, т.к. с каждым новым витком придать нормальное положение фундаменту будет все сложнее. Проверяется точность установки строительным уровнем или отвесом. Допустимое отклонение от оси – 1-2 градуса.

Если при ввинчивании свая не заходит в землю, а только рыхлит почву, то следует углубить яму до 50 см. И при установке опоры нужно увеличить вертикальную нагрузку, для чего на рычаг дать дополнительную нагрузку. Как только опора зацепит грунт, нагрузку можно снимать. Закручивать сваи лучше при помощи трех или пяти человек.

Устройство фундамента без выемки грунта и укладки бетона возможно, если воспользуетесь винтовыми сваями. В деньгах не выиграете, а времени сэкономите минимум полгода: бетонному основанию необходимо устояться, желательно перезимовать, чтобы выявить дефекты, если заливка проводилась с нарушением технологии.

У застройщика каркасного дома постоянно времени в обрез. Сформировать свайное поле за рабочий день при механизированном вкручивании – обычное дело. На склоне холма привычные измерения рулеткой приводят к ошибкам: расстояние между точками нулевой отметки должны находиться в одной плоскости.

А положить обвязку со смещением относительно ростверка – дополнительные работы: либо подгонять размер стены под ошибку, либо вынимать опоры и забуриваться винтовыми сваями большего диаметра на1,2 м глубже.
