Лестница с забежными ступенями с поворотом на 90 градусов на второй этаж дома своими руками

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

• длина лестничного проема равна 2294 мм;
• ширина — 930 мм;
• высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.

Далее можно приступать к установке опорного столба. Предварительно в столбе необходимо выдолбить паз, в который будет вставлен косоур.

В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней.

Верхние концы косоуров закрепляем с помощью металлических уголков.

После того, как несущие элементы будут закреплены, должно получится следующее:

При установке косоуров важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу

Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.

Как сделать забежные ступени

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине.

Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.

Монтаж лестницы с забежными ступенями

Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.

С внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками.

Далее крепим прямые ступеньки с помощью длинных саморезов с утопленными головками. Нижний лестничный марш будет сделан на тетиве, чтобы скрыть выступающий угол забежной ступени.

Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Установка перил

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы.

Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем

Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника

Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин.

Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня.

Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой.

Одномаршевая лестница с забежными ступенями готова. Вот что у нас получилось.

При таком способе изготовления нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.

Расчеты параметров лестницы

Основными параметрами любой лестницы экспертами принято считать:

1. Высоту.
2. Длину.
3. Ширину.
4. Угол наклона.
5. Число ступеней.
6. Высоту проступи.
7. Ширину ступени.
8. Длину ступени.

В данном видео вы узнаете, как сделать расчёт данной лестницы:

На каждом из этих параметров остановимся подробнее, рассмотрев основные особенности их расчета.

Высота

Высотой принято считать расстояние от поверхности пола одного этажа до поверхности пола другого

Важно: не до потолка! Если по проекту конструкция должна упираться в потолок своим верхним концом, то необходимо сделать над ней небольшой просвет

Расчет высоты лестницы на второй этаж производится следующим образом – к росту самого высокорослого члена семьи, который непосредственно будет ею пользоваться, прибавляется около 100 мм. Опытными специалистами рекомендуется закладывать около 2 м в качестве рабочей высоты.

Длина лестницы (длина марша)

В традиционных лестницах длину конструкции принято делать равной ее маршу. Возможен второй вариант, когда просто складывают длину всех маршей с лестничной площадкой.

Расчет длины лестницы с забежными ступенями аналогичен винтовой конструкции. В каждом из этих случаев берется усредненное значение длины марша. Замер тогда рекомендуется делать на расстоянии 50 см относительно края пролета или перил.

Ширина лестницы

Шириной принято считать промежуток от поручня до стены дома. Если конструкция имеет перила с двух сторон, то измеряется расстояние между ними. Для всех маршевых лестниц существуют следующие стандарты:

1. Высокий уровень комфортабельности – 1,5 м.
2. Среднее значение зоны комфорта – 1-1,2 м.
3. Если маршевая лестница расположена вдоль стены – 0,8-1 м.
4. Если конструкция является не основной, а вспомогательной – менее 0,8 м.

Расчет ширины лестницы с забежными ступенями:

1. Минимальная ширина, допустимая при расчетах – 1,1 м.

Расчет ширины для винтовой конструкции:

1. Среднее значение зоны комфорта – 1,4 м.
2. Минимальное значение ширины – 1,1 м.

Угол наклона лестницы

Правильный расчет сделает пользование будущей лестничной конструкцией максимально комфортным. Для экономии пространства рекомендуется закладывать более крутой угол. Наиболее комфортной конструкция будет в том случае, если оставить ее пологой. Для жилых помещений максимальный угол наклона не должен превышать 45°, в противном случае, в целях безопасности, спуск по ней разрешен только спиной вперед.

Лучше всего комбинировать различные варианты, если позволяет пространство. Для определения градуса угла, под которым необходимо размещать поручень, следует прочертить параллельную линию с ее основанием.

Число ступеней лестницы

Расчет для любого варианта конструкции определяется следующими параметрами:

1. Высота лестницы.
2. Высота проступи.

Жесткой регламентации на этот счет не существует. Однако специалисты рекомендуют для двухмаршевых конструкций делать количество ступеней равным для каждого марша. Но стоит заметить, что практика показывает – придерживаться этого совета удается не всегда.

Высота проступи или расстояние между ступенями лестницы

Значение этого параметра должно равняться 150 мм. Соблюдение этого значения позволит максимально комфортно передвигаться по данной конструкции всем без исключения. Допустимое значение отклонения от заданного значения не должно превышать 9,5 мм.

Шаг лестницы (непосредственная ширина ступени)

Важно понимать: на каждую ступень человек будет опираться ногой полностью, а значит, идеальной шириной будет являться показатель в 230 мм. Нижняя планка этого значения установлена на отметке, равной 100 мм. Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно.

При расчете шага стоит помнить о расстоянии между соседними балясинами. Оно должно быть в среднем 120-150 мм. При несоблюдении этих параметров такое ограждение рискует стать опасным для всех, кто будет пользоваться лестницей. Установка же балясин зависит исключительно от дизайн-проекта.

Длина ступени

Какой будет длина ступени, зависит исключительно от выбранной конструкции. Если главным конструктивным элементом являются тетивы в количестве двух штук, значит, длина должна соответствовать расстоянию между ними. При использовании косоура значение определяется самостоятельно, с учетом пожеланий заказчика.

Это интересно: какая высота ступени самая безопасная?

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

• высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
• длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
• ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

• 1÷1,2 метра – обеспечит комфортное передвижение;
• 1,5 метра – высокий уровень комфорта;
• 0,8÷1 метр может применяться для лестницы, установленной у стенки;
• менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

• h – высота ступеньки;
• b – ширина проступи;
• 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

• h = G × sin α= G × cos (90 – α);
• b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

• у бытовых лестниц угол варьируется от 30 до 45 градусов;
• для пологих конструкций и пандусов – 30;
• у приставных и крутых вариантов – 45÷75;
• хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

• D – длина горизонтальной проекции лестницы;
• H – высота лестничного марша;
• α – угол крутизны.

Параметры ровной лестницы с тремя пролётами

Рис. 1 Общий чертеж лестницы

• Y — высота проёма — как правило определяется высотой этажей Вашего дома
• X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• E — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
• A — ступеней на верхней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
• B — ступеней на средней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
• C — ступеней на нижней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома

Рис. 2 Обозначение ступеней

Функция «Показывать подступенки: H»

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Данная функция позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы, с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить), и из какого материала она будет – деревянная, металлическая или бетонная, а может быть – из всех материалов сразу

Функция «Черно-белый чертеж:»

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТировыными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

1. Подъём слева направо;
2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Плюсы и минусы

Главное достоинство, которым обладает забежная лестница — компактность. В месте, где в обычных конструкциях с прямыми маршами расположена горизонтальная площадка, укладывают ступени, увеличивающие подъем. При повороте на 90° разница высот составляет 30-50 см (2-3 ступеньки). Чем шире пролет, тем больше проступей можно разместить на винтовом участке, сохраняя оптимальную высоту шага.

Второй плюс — лестница с забежными ступенями очень оригинальна

Изогнутая или округлая форма конструкции привлекает внимание посетителей, украшает любой интерьер, гармонично вписывается в классический или современный стиль

Нестандартную форму можно отнести и к недостаткам. Передвигаться по необычной лестнице поначалу не очень удобно. Со временем вырабатывается привычка, спуск или подъем не вызывают затруднений. Поворотные конструкции сложнее и дольше монтировать, чем стандартные. Требуются тщательный расчет и подгонка по месту. Забежные лестницы индивидуальны. Типовых решений не существует.

Металлические

Для того чтобы сделать забежные ступени из металла своими руками, можно использовать профили и листовое железо. Для начала рассмотрим принцип создания формы. Первый вариант – каркас. В этом случае достаточно выпилить из уголковых или П-образных профилей отрезки нужной длины и сварить их между собой по форме будущего элемента. Если вы планируете обустройство уличных или кованых интерьерных маршей, тогда сами ступени можно также выполнить из металла. Для этого рекомендуется использовать перфорированную сталь или элементы с рельефной поверхностью.

Второй вариант изготовления забежных моделей ступеней своими руками – использование кобылок и тетив. В качестве тетивы могут служить швеллеры или трубы, их количество может варьироваться от 1 до 3, в зависимости от проекта марша и его размеров. Для крепления ступеней обустраивается наличие кобылок, которые приподнимут проступи над опорами. Дополнительно для большей устойчивости к ним можно приварить или прикрутить болтами металлические пластины, на которые в дальнейшем будет прикреплена обшивка. Обычно это дерево или МДФ.

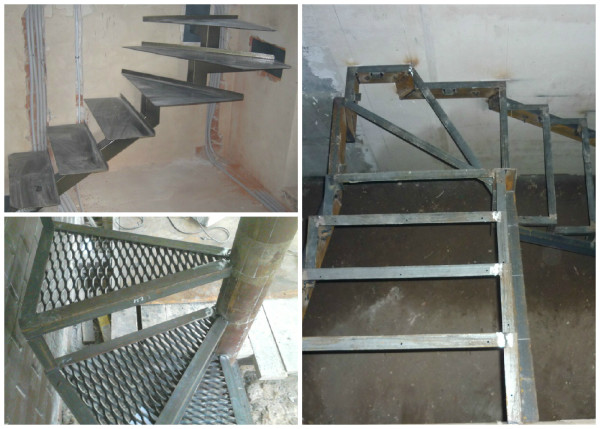

Варианты изготовления забежных ступеней из металла

Теперь рассмотрим, как сделать лестницу с забежными ступеньками из бетонного раствора. В этом случае требуется опалубка, которая позволит в точности воспроизвести форму будущей конструкции. Для создания опалубки используются фанерные листы и деревянные щиты. Из этого материала крепятся стенки, препятствующие растеканию бетона. Для того чтобы, построенная своими руками, бетонная лестница была достаточно прочной в неё закладывается арматурная сетка. Она должна повторять форму площадок, рядовых и забежных ступеней.

Основные этапы изготовления лестницы с забежными ступенями из бетона

Бетон замешивается из цемента, песка, щебня и пластификаторов с добавление воды. Заливка производится по направлению снизу вверх. Чтобы полностью заполнить форму забежной ступени, раствор нужно прорезать мастерком и провибрировать. Затем поверхность выравнивается правилом и накрывается пленкой до высыхания.

Обратите внимание: высота забежных ступеней в каждом случае должна быть одинаковой и совпадать с параметрами рядовых деталей. Каждый вариант вполне реально воплотить в жизнь

Для этого нужно дополнительно ознакомиться с правилами расчета проекта лестницы с поворотными ступенями. В противном случае можете подыскать уже готовый проект или заказать его у специалистов

Каждый вариант вполне реально воплотить в жизнь. Для этого нужно дополнительно ознакомиться с правилами расчета проекта лестницы с поворотными ступенями. В противном случае можете подыскать уже готовый проект или заказать его у специалистов.

Изготовление и подготовка элементов лестницы

Каждый элемент будущего изделия необходимо сооружать тщательно, в соответствии с размерами, определенными в проекте и чертеже:

1. Косоуры делаются по шаблонам, которые представляют собой прямоугольные треугольники, катеты которых равны высоте и глубине ступеней. При помощи данного шаблона делается разметка косоура. Затем остается только вырезать его.

   Далее устанавливается опорный столб, на котором делаются пазы для косоура. В углу располагается основа (распорка для косоура и определяющая часть для установки ступеней).

2. Второй частью подготовки к монтажу Г- или П-образной лестницы своими руками является изготовление ступеней (в том числе и забежных). Делаются они из доски соответствующего размера (заранее намеченного в проекте). Доска разделяется на несколько участков (в случае с изготовлением забежных ступеней разделение происходит с помощью линий, которые наносятся из угла доски). После того как ступени вырезаны, их нужно подрезать по длине. На готовые изделия наносится лак (в три слоя).

Основные детали готовы. Теперь можно приступать к ее монтажу.

Советы и рекомендации специалистов

Специалисты советуют тщательно подходить ко всем расчётам, не пропуская ни один из них, так как любая оплошность может отразиться на качестве и безопасности конструкции.

Не пренебрегаете тщательным выбором места ее расположения. Специалисты советуют:

Не располагать лестницу в жилой комнате.
Следить, чтобы подступы к ней всегда оставались свободными.
Сложные типы конструкций лучше доверить профессионалам, новичкам стоит начинать с самых простых.
При расчетах обратите особое внимание на передвижение по лестнице с грузом в руках.
Убедитесь, что конечная точка предполагаемой лестницы подходит для проема. В некоторых случаях сделать отверстие не представляется возможным.

Сборка

Процесс монтажа конструкции на второй этаж своими руками подразделяется на несколько этапов.

• Первый – это создание косоуров.
• Второй – это создание забежных ступеней.
• Третий – собственно, сборка.
• Четвертый – установка перил.

Забежная лестница начинается с создания косоуров. Первый будет крепиться к стенке, а второй – к столбу.

Чтобы изготовить косоур, необходимо сделать шаблон в форме треугольника с прямым углом. Его катеты должны быть равны параметрам ступени. Тонкая часть элемента по ширине должна быть более 15 см. Далее нужно изготовить и установить своими руками опору в виде столба, сделав в его части паз под косоур.

В углу устанавливаем основу для поворота ступеней. Вверху косоуры прикрепляются с помощью уголков металлических.

После изготовления косоуров необходимо вырезать забежные ступени. Лестница на второй этаж с поворотом 90 градусов требует минимум трех ступеней. Они изготавливаются из доски, разделенной линиями, которые выходят из одного угла.

Далее начинается процесс сборки конструкции своими руками. Чтобы прикрепить поворотные элементы, в столбе нужно сделать пазы. Внутренние стороны элементов монтируются в распилы, которые предварительно смазывают клеем. Внешние крепятся с помощью саморезов. Прямые элементы можно закрепить длинными саморезами. Угол ступени, который выпирает на повороте, скрываем, крепя на тетиве нижний марш. Ее края обрезаются. Это нужно для того чтобы поставить столб.

Процесс монтажа конструкции на второй этаж заканчивается установкой перил. Сначала нужно установить балясины, которые крепятся саморезами к ступеням или с помощью шкантов. В балясине, как и в ступени, необходимо сделать отверстие по центру и заполнить его клеем.

Далее, чтобы отметить угол расположения перил, между столбами нужно протянуть шнур. А потом, следуя разметке, нужно срезать верхнюю часть стоек. Устанавливаем балясины и закрепляем с помощью саморезов поручни.

На этом процесс монтажа лестницы с поворотом на 90 градусов на второй этаж заканчивается.

Конструируем лестницу «Утиный шаг»: расчет шага лестницы

«Утиный шаг» – это идеальная конструкция для малогабаритного помещения: для организации такой лестницы будет достаточно 2,5 метров в длину и 80 см. в ширину. Компактность лестницы достигается за счет специальной конструкции ступенек, ширина проступи которых увеличивается в местах, соответствующих шагу.

Для того, чтобы конструкция типа “утиный шаг” была удобной и безопасной, необходимо следовать следующим рекомендациям:

• Для прямых конструкций оптимальной будет ширина проступи ступени в месте шага – 300 мм.;
• Высота шага должны быть увеличена до 15 см. Минимум;
• Подступенки следует использовать только для деревянных лестниц;
• Переход от широкой к узкой части ступени должен быть плавным, в металлических конструкциях допускается использование ступенек-педалей без зауженной части;
• Для вычисления длины криволинейных, винтовых лестниц следует применять формулу для расчета длины конструкций с углом поворота в 360 градусов: l = 2πr.

Для расчета длины “утиного” шага подходит формула: высота ступени в квадрате + ширина ступени = 65 см.
